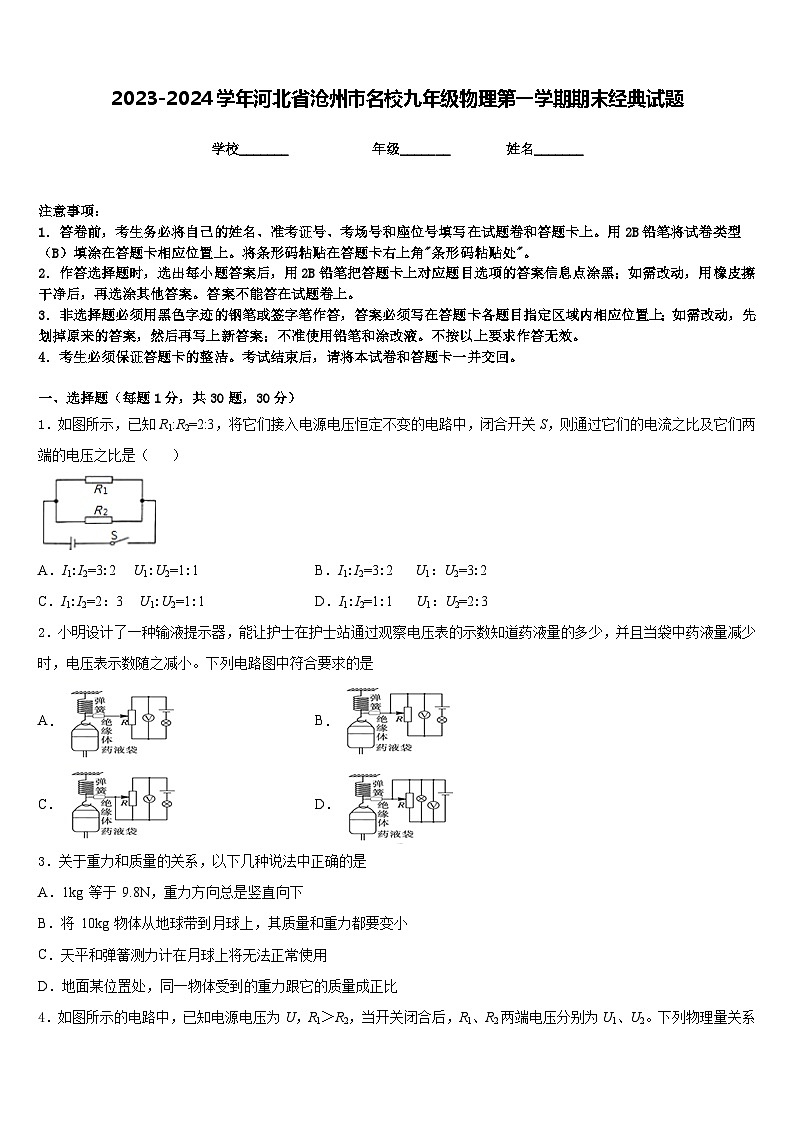

2023-2024学年河北省沧州市名校九年级物理第一学期期末经典试题含答案
展开
这是一份2023-2024学年河北省沧州市名校九年级物理第一学期期末经典试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，下列说法正确的是，下列事例中，不是扩散现象的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，已知R1:R2=2:3，将它们接入电源电压恒定不变的电路中，闭合开关S，则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1:I2=3:2 U1:U2=1:1B．I1:I2=3:2 U1：U2=3:2
C．I1:I2=2：3 U1:U2=1:1D．I1:I2=1:1 U1：U2=2:3
2．小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。下列电路图中符合要求的是
A．B．
C．D．
3．关于重力和质量的关系，以下几种说法中正确的是
A．1kg 等于 9.8N，重力方向总是竖直向下
B．将 10kg 物体从地球带到月球上，其质量和重力都要变小
C．天平和弹簧测力计在月球上将无法正常使用
D．地面某位置处，同一物体受到的重力跟它的质量成正比

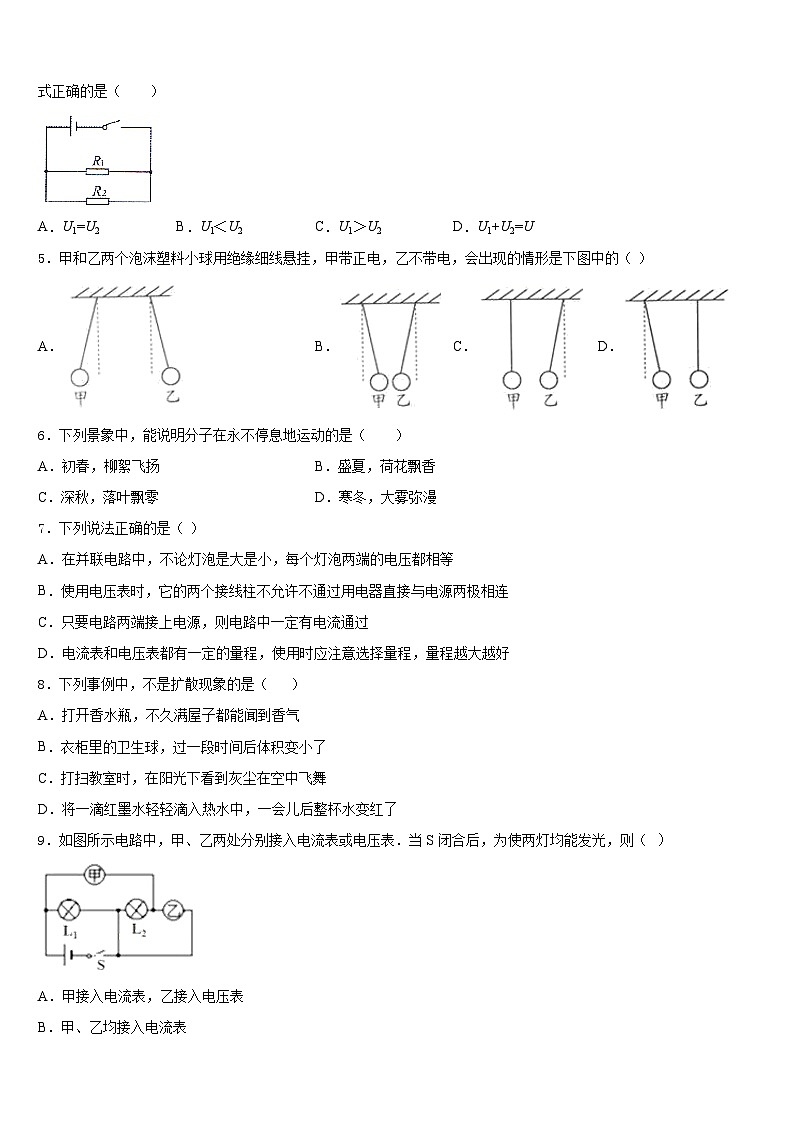

4．如图所示的电路中，已知电源电压为U，R1＞R2，当开关闭合后，R1、R2两端电压分别为U1、U2。下列物理量关系式正确的是（ ）
A．U1=U2B．U1＜U2C．U1＞U2D．U1+U2=U
5．甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是下图中的（ ）
A．B．C．D．
6．下列景象中，能说明分子在永不停息地运动的是（ ）
A．初春，柳絮飞扬B．盛夏，荷花飘香
C．深秋，落叶飘零D．寒冬，大雾弥漫
7．下列说法正确的是（ ）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电源，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
8．下列事例中，不是扩散现象的是（ ）
A．打开香水瓶，不久满屋子都能闻到香气
B．衣柜里的卫生球，过一段时间后体积变小了
C．打扫教室时，在阳光下看到灰尘在空中飞舞
D．将一滴红墨水轻轻滴入热水中，一会儿后整杯水变红了
9．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表

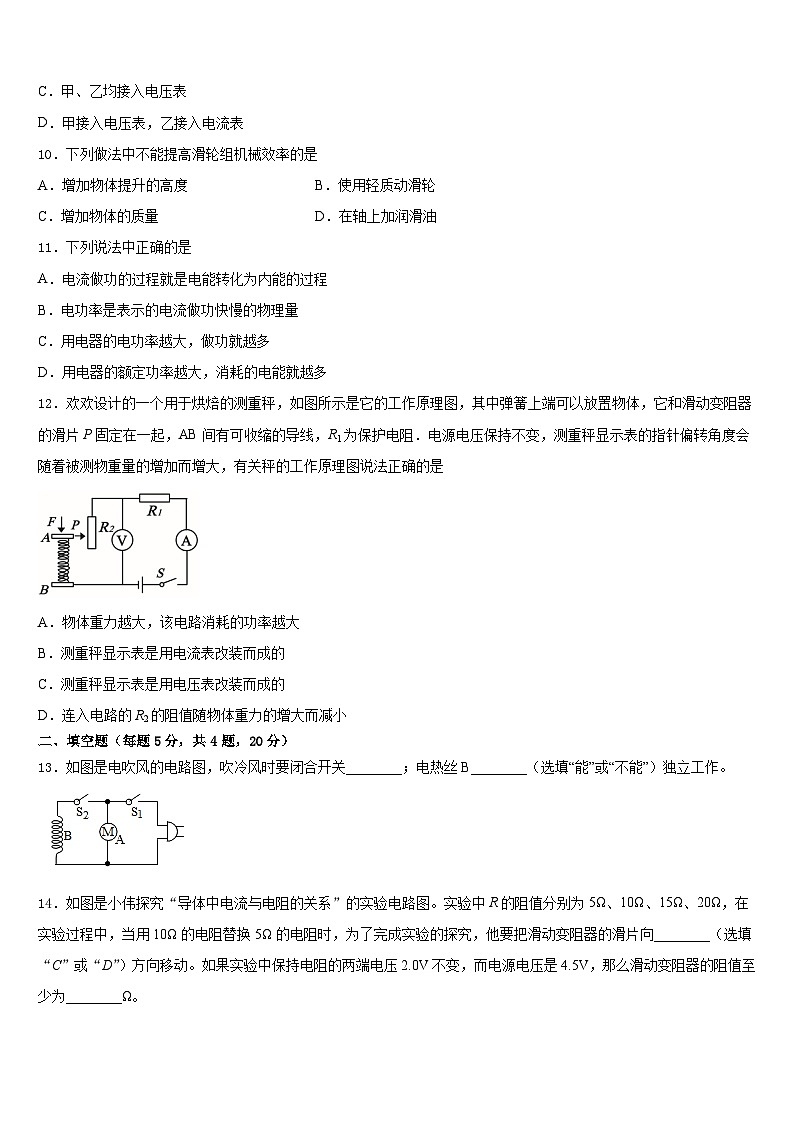

10．下列做法中不能提高滑轮组机械效率的是
A．增加物体提升的高度B．使用轻质动滑轮
C．增加物体的质量D．在轴上加润滑油
11．下列说法中正确的是
A．电流做功的过程就是电能转化为内能的过程
B．电功率是表示的电流做功快慢的物理量
C．用电器的电功率越大，做功就越多
D．用电器的额定功率越大，消耗的电能就越多
12．欢欢设计的一个用于烘焙的测重秤，如图所示是它的工作原理图，其中弹簧上端可以放置物体，它和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为保护电阻．电源电压保持不变，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，有关秤的工作原理图说法正确的是
A．物体重力越大，该电路消耗的功率越大
B．测重秤显示表是用电流表改装而成的
C．测重秤显示表是用电压表改装而成的
D．连入电路的R2的阻值随物体重力的增大而减小
二、填空题（每题5分，共4题，20分）
13．如图是电吹风的电路图，吹冷风时要闭合开关________；电热丝B________（选填“能”或“不能”）独立工作。
14．如图是小伟探究“导体中电流与电阻的关系”的实验电路图。实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω，在实验过程中，当用10Ω的电阻替换5Ω的电阻时，为了完成实验的探究，他要把滑动变阻器的滑片向________（选填“C”或“D”）方向移动。如果实验中保持电阻的两端电压2.0V不变，而电源电压是4.5V，那么滑动变阻器的阻值至少为________Ω。
15．为提倡节能环保，攀枝花市引进大量新能源电动公交车。为新能源公交车充电的导线较粗是为了减小导线的_______。若充电过程中充电电流为100A，充电电压为380V，则新能源电动公交车充电2h消耗的电能为______kW•h。
16．火柴可以擦燃，也可以放在火上点燃，前者是用 _______ 方式使火柴头温度升高而点燃的，后者是用 _______ 方式使火柴头温度升高而点燃的．
三、实验题（共12分）
17．（4分）如图所示是测量“小灯泡电阻”的实验电路．电源电压恒为3V，小灯泡的额定电压为2.5V，图甲是已连接好的实物电路．
（1）闭合开关前滑片P应移至滑动变阻器的_____（选填“最右”或“最左”）端，起到保护作用．
（2）调节滑动变阻器的滑片P在某一位置时，电流表和电压表的示数如图乙所示，此时小灯泡的电阻是_____Ω．若要测量小灯泡正常发光时的电阻，应将滑片P向_____移，直到小灯泡正常发光．
（3）由于电流表和电压表都有内阻，通常情况下是忽略不计的．若它们的电阻不能忽略，则按如图甲所示电路测量小灯泡发光时的电阻比真实值相比_____．（选填“偏大”、“偏小”或“一样大”）
18．（4分）下面是小明在探究“通电螺线管外部的磁场”时，设计的系列实验装置．
（1）在探究“通电螺线管外部磁场的方向”实验时，设计的电路如图甲所示．
①可通过观察_____________________来判断通电螺线管的磁极．
②为了探究通电螺线管外部磁场的方向与电流方向是否有关，实验时是通过___来改变通电螺线管中电流的方向．
③如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电 螺线管的外部磁场与_____的磁场相似．
④本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法______．
（2）在探究“通电螺线管外部磁场的强弱”时，设计的电路如图丙所示．小明猜想通电 螺线管磁场强弱可能与线圈匝数和电流大小都有关．实验中，他将开关S从1换到2上时，调节滑动变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了控制_____，来研究_______的关系．
19．（4分）小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”。
(1)要求滑动变阻器滑片向右移动，电流表示数减小，请用笔画线代替导线，继续完成图乙中实验电路的连接。（____）
(2)小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是________（只需写出一种可能）。
(3)小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如下表所示：
小明在本次实验中所用电阻R的阻值为_____Ω；通过分析上表数据可以得到的初步结论是_______。
(4)仅通过一个电阻探究得出的结论是否可靠呢？为了避免偶然性，小明接下来的操作应该是_____。
(5)如果将实验电路中的电阻R更换成一个额定电压为3.8V，阻值为10Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对实验电路还须进行的改动的是____________________。
四、作图题（共16分）
20．（8分）图是一个由开关控制的灯泡，请将它们按安全用电规定连入电路中．
21．（8分）如图，通电螺线管通电后，小磁针静止时的位置如图所示。请标出螺线管外部磁感线的方向和电源的正负极。
（______）
五、计算题（共22分）
22．（10分）下表是某型号电烤箱铭牌上的部分参数，其内部简化电路如图，R1和R2均为电阻丝。
（1）当开关S1闭合、S2断开时，电烤箱处于__温档（选填“高”或“低”）；
（2）求在此档位上正常工作0.5h所消耗的电能；__
（3）求R1、R2的阻值。____
23．（12分）新型电饭锅煮饭时采用高温和低温两种方式交替加热，其内部的电路可简化成如图所示的电路，R1和R2均为电热丝，S是温度自动控制开关，高、低温挡的额定电功率如下表表所示。求：
（1）低温煮饭时通过R1的电流；
（2）高温焖煮10min消耗的电能；
（3）电热丝R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、D
4、A
5、B
6、B
7、A
8、C
9、A
10、A
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、S1，不能
14、D 25
15、电阻 76
16、做功 热传递
三、实验题（共12分）
17、最左 11 右 偏大
18、小磁针N极的指向 对调电源正负极 条形磁体 串联一个滑动变阻器 两次实验的电流大小不变 通电螺线管磁场强弱与线圈匝数
19、 变阻器的滑片在最小值处（或变阻器短路；或定值电阻R断路） 5 见解析 更换定值电阻，重复实验 增加一节干电池，同时将电压表的量程改为0~15V
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、低 7.92×105 J 或0.22kwh 44Ω、66Ω
23、（1）0.5A （2） 0.11KW·h （3）88Ω
U/V
0.5
1.0
1.5
2.0
2.5
3.0
I/V
0.1
0.2
0.3
0.4
0. 5
0.6
额定电压
220V
额定电功率
低温挡
110W
高温挡
660W
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，已知R1:R2=2:3，将它们接入电源电压恒定不变的电路中，闭合开关S，则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1:I2=3:2 U1:U2=1:1B．I1:I2=3:2 U1：U2=3:2
C．I1:I2=2：3 U1:U2=1:1D．I1:I2=1:1 U1：U2=2:3
2．小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。下列电路图中符合要求的是
A．B．
C．D．
3．关于重力和质量的关系，以下几种说法中正确的是
A．1kg 等于 9.8N，重力方向总是竖直向下
B．将 10kg 物体从地球带到月球上，其质量和重力都要变小
C．天平和弹簧测力计在月球上将无法正常使用
D．地面某位置处，同一物体受到的重力跟它的质量成正比
4．如图所示的电路中，已知电源电压为U，R1＞R2，当开关闭合后，R1、R2两端电压分别为U1、U2。下列物理量关系式正确的是（ ）
A．U1=U2B．U1＜U2C．U1＞U2D．U1+U2=U
5．甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是下图中的（ ）
A．B．C．D．
6．下列景象中，能说明分子在永不停息地运动的是（ ）
A．初春，柳絮飞扬B．盛夏，荷花飘香
C．深秋，落叶飘零D．寒冬，大雾弥漫
7．下列说法正确的是（ ）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电源，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
8．下列事例中，不是扩散现象的是（ ）
A．打开香水瓶，不久满屋子都能闻到香气
B．衣柜里的卫生球，过一段时间后体积变小了
C．打扫教室时，在阳光下看到灰尘在空中飞舞
D．将一滴红墨水轻轻滴入热水中，一会儿后整杯水变红了
9．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
10．下列做法中不能提高滑轮组机械效率的是
A．增加物体提升的高度B．使用轻质动滑轮
C．增加物体的质量D．在轴上加润滑油
11．下列说法中正确的是
A．电流做功的过程就是电能转化为内能的过程
B．电功率是表示的电流做功快慢的物理量
C．用电器的电功率越大，做功就越多
D．用电器的额定功率越大，消耗的电能就越多
12．欢欢设计的一个用于烘焙的测重秤，如图所示是它的工作原理图，其中弹簧上端可以放置物体，它和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为保护电阻．电源电压保持不变，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，有关秤的工作原理图说法正确的是
A．物体重力越大，该电路消耗的功率越大
B．测重秤显示表是用电流表改装而成的
C．测重秤显示表是用电压表改装而成的
D．连入电路的R2的阻值随物体重力的增大而减小
二、填空题（每题5分，共4题，20分）
13．如图是电吹风的电路图，吹冷风时要闭合开关________；电热丝B________（选填“能”或“不能”）独立工作。
14．如图是小伟探究“导体中电流与电阻的关系”的实验电路图。实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω，在实验过程中，当用10Ω的电阻替换5Ω的电阻时，为了完成实验的探究，他要把滑动变阻器的滑片向________（选填“C”或“D”）方向移动。如果实验中保持电阻的两端电压2.0V不变，而电源电压是4.5V，那么滑动变阻器的阻值至少为________Ω。
15．为提倡节能环保，攀枝花市引进大量新能源电动公交车。为新能源公交车充电的导线较粗是为了减小导线的_______。若充电过程中充电电流为100A，充电电压为380V，则新能源电动公交车充电2h消耗的电能为______kW•h。
16．火柴可以擦燃，也可以放在火上点燃，前者是用 _______ 方式使火柴头温度升高而点燃的，后者是用 _______ 方式使火柴头温度升高而点燃的．
三、实验题（共12分）
17．（4分）如图所示是测量“小灯泡电阻”的实验电路．电源电压恒为3V，小灯泡的额定电压为2.5V，图甲是已连接好的实物电路．
（1）闭合开关前滑片P应移至滑动变阻器的_____（选填“最右”或“最左”）端，起到保护作用．
（2）调节滑动变阻器的滑片P在某一位置时，电流表和电压表的示数如图乙所示，此时小灯泡的电阻是_____Ω．若要测量小灯泡正常发光时的电阻，应将滑片P向_____移，直到小灯泡正常发光．
（3）由于电流表和电压表都有内阻，通常情况下是忽略不计的．若它们的电阻不能忽略，则按如图甲所示电路测量小灯泡发光时的电阻比真实值相比_____．（选填“偏大”、“偏小”或“一样大”）
18．（4分）下面是小明在探究“通电螺线管外部的磁场”时，设计的系列实验装置．
（1）在探究“通电螺线管外部磁场的方向”实验时，设计的电路如图甲所示．
①可通过观察_____________________来判断通电螺线管的磁极．
②为了探究通电螺线管外部磁场的方向与电流方向是否有关，实验时是通过___来改变通电螺线管中电流的方向．
③如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电 螺线管的外部磁场与_____的磁场相似．
④本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法______．
（2）在探究“通电螺线管外部磁场的强弱”时，设计的电路如图丙所示．小明猜想通电 螺线管磁场强弱可能与线圈匝数和电流大小都有关．实验中，他将开关S从1换到2上时，调节滑动变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了控制_____，来研究_______的关系．
19．（4分）小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”。
(1)要求滑动变阻器滑片向右移动，电流表示数减小，请用笔画线代替导线，继续完成图乙中实验电路的连接。（____）
(2)小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是________（只需写出一种可能）。
(3)小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如下表所示：
小明在本次实验中所用电阻R的阻值为_____Ω；通过分析上表数据可以得到的初步结论是_______。
(4)仅通过一个电阻探究得出的结论是否可靠呢？为了避免偶然性，小明接下来的操作应该是_____。
(5)如果将实验电路中的电阻R更换成一个额定电压为3.8V，阻值为10Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对实验电路还须进行的改动的是____________________。
四、作图题（共16分）
20．（8分）图是一个由开关控制的灯泡，请将它们按安全用电规定连入电路中．
21．（8分）如图，通电螺线管通电后，小磁针静止时的位置如图所示。请标出螺线管外部磁感线的方向和电源的正负极。
（______）
五、计算题（共22分）
22．（10分）下表是某型号电烤箱铭牌上的部分参数，其内部简化电路如图，R1和R2均为电阻丝。
（1）当开关S1闭合、S2断开时，电烤箱处于__温档（选填“高”或“低”）；
（2）求在此档位上正常工作0.5h所消耗的电能；__
（3）求R1、R2的阻值。____
23．（12分）新型电饭锅煮饭时采用高温和低温两种方式交替加热，其内部的电路可简化成如图所示的电路，R1和R2均为电热丝，S是温度自动控制开关，高、低温挡的额定电功率如下表表所示。求：
（1）低温煮饭时通过R1的电流；
（2）高温焖煮10min消耗的电能；
（3）电热丝R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、D
4、A
5、B
6、B
7、A
8、C
9、A
10、A
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、S1，不能
14、D 25
15、电阻 76
16、做功 热传递
三、实验题（共12分）
17、最左 11 右 偏大
18、小磁针N极的指向 对调电源正负极 条形磁体 串联一个滑动变阻器 两次实验的电流大小不变 通电螺线管磁场强弱与线圈匝数
19、 变阻器的滑片在最小值处（或变阻器短路；或定值电阻R断路） 5 见解析 更换定值电阻，重复实验 增加一节干电池，同时将电压表的量程改为0~15V
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、低 7.92×105 J 或0.22kwh 44Ω、66Ω
23、（1）0.5A （2） 0.11KW·h （3）88Ω
U/V
0.5
1.0
1.5
2.0
2.5
3.0
I/V
0.1
0.2
0.3
0.4
0. 5
0.6
额定电压
220V
额定电功率
低温挡
110W
高温挡
660W
