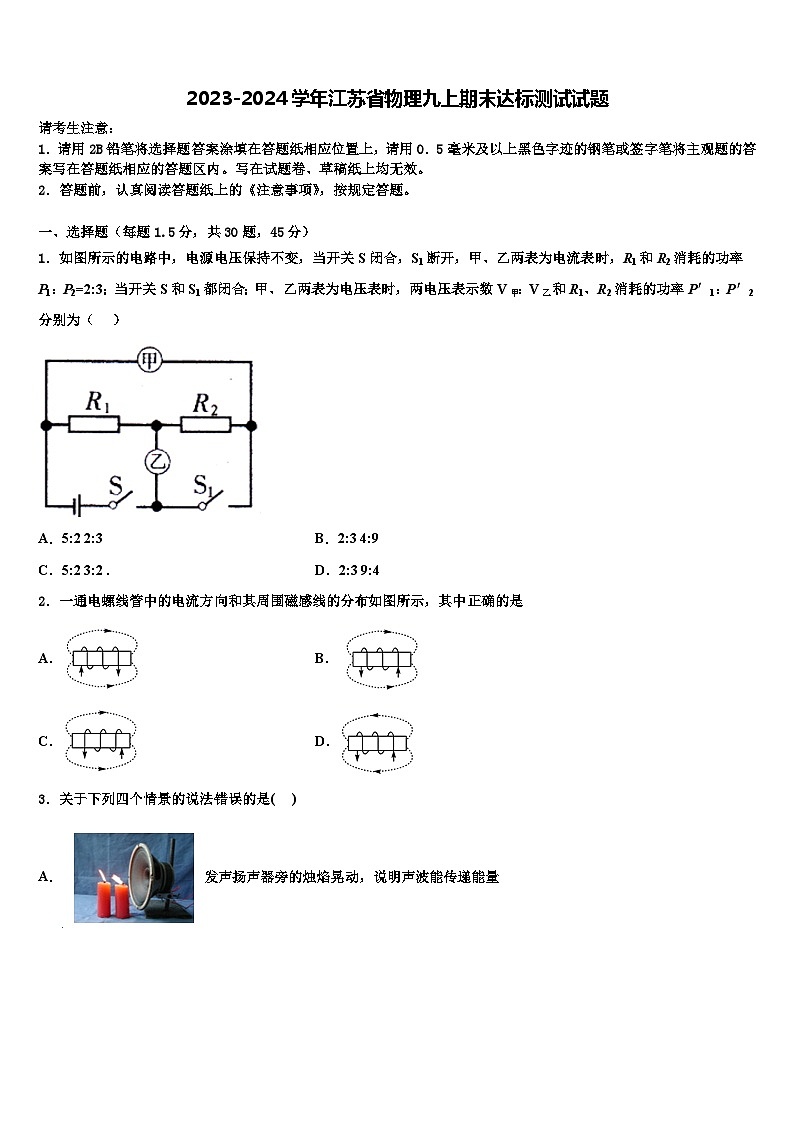

2023-2024学年江苏省物理九上期末达标测试试题

这是一份2023-2024学年江苏省物理九上期末达标测试试题，共27页。试卷主要包含了关于下列四个情景的说法错误的是，下列说法中正确的是，不列物品，能被磁铁吸引的是等内容，欢迎下载使用。

1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2:3；当开关S和S1都闭合；甲、乙两表为电压表时，两电压表示数V甲：V乙和R1、R2消耗的功率P′1：P′2分别为（ ）
A．5:2 2:3B．2:3 4:9
C．5:2 3:2 .D．2:3 9:4
2．一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是
A．B．
C．D．

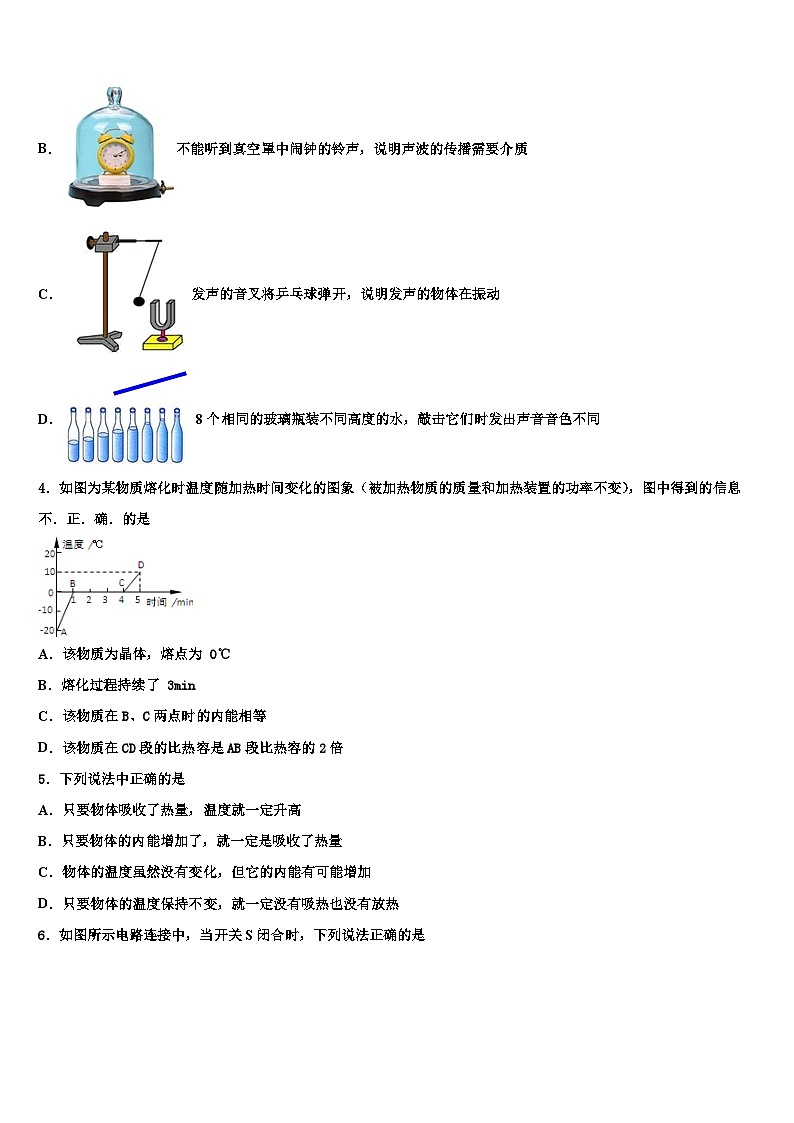

3．关于下列四个情景的说法错误的是( )
A．发声扬声器旁的烛焰晃动，说明声波能传递能量
B．不能听到真空罩中闹钟的铃声，说明声波的传播需要介质
C．发声的音叉将乒乓球弹开，说明发声的物体在振动
D．8个相同的玻璃瓶装不同高度的水，敲击它们时发出声音音色不同
4．如图为某物质熔化时温度随加热时间变化的图象（被加热物质的质量和加热装置的功率不变），图中得到的信息不．正．确．的是
A．该物质为晶体，熔点为 0℃
B．熔化过程持续了 3min
C．该物质在B、C两点时的内能相等
D．该物质在CD段的比热容是AB段比热容的2倍
5．下列说法中正确的是
A．只要物体吸收了热量，温度就一定升高
B．只要物体的内能增加了，就一定是吸收了热量
C．物体的温度虽然没有变化，但它的内能有可能增加
D．只要物体的温度保持不变，就一定没有吸热也没有放热

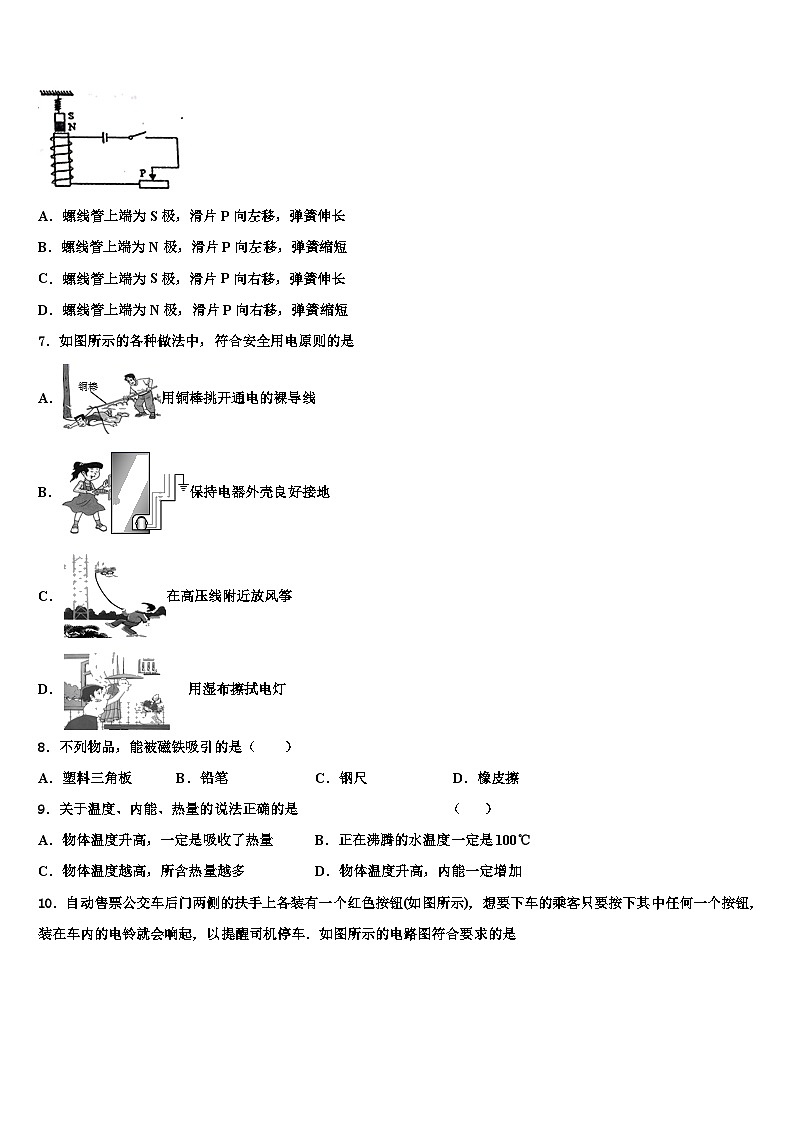

6．如图所示电路连接中，当开关S闭合时，下列说法正确的是
A．螺线管上端为S极，滑片P向左移，弹簧伸长
B．螺线管上端为N极，滑片P向左移，弹簧缩短
C．螺线管上端为S极，滑片P向右移，弹簧伸长
D．螺线管上端为N极，滑片P向右移，弹簧缩短
7．如图所示的各种做法中，符合安全用电原则的是
A．用铜棒挑开通电的裸导线
B．保持电器外壳良好接地
C．在高压线附近放风筝
D． 用湿布擦拭电灯
8．不列物品，能被磁铁吸引的是（ ）
A．塑料三角板B．铅笔C．钢尺D．橡皮擦
9．关于温度、内能、热量的说法正确的是 （ ）
A．物体温度升高，一定是吸收了热量B．正在沸腾的水温度一定是100℃
C．物体温度越高，所含热量越多D．物体温度升高，内能一定增加
10．自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示)，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车．如图所示的电路图符合要求的是
A．B．C．D．
11．往大口厚玻璃瓶内装入少量水并塞紧塞子。用气筒往瓶内打气，瓶内的液态水很快减少；当塞子跳出时，看到瓶口有白雾出现，如图所示。下列说法中错误的是（ ）
A．往瓶内打气时，压缩气体，瓶内气体内能变小B．往瓶内打气时，外界对瓶内的气体做了功
C．瓶塞跳出时，瓶内气体对塞子做了功D．瓶塞跳出时，瓶内气体内能减少，温度降低
12．如图所示的四种情况中，符合安全用电原则的是
A．洗衣机的金属外壳安装接地线
B．使用测电笔时，手不能接触笔尾金属体
C．用湿抹布擦拭正在工作的台灯
D．人靠近高压带电体
13．据有关媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞那么，在下列四个图中，与电磁弹射器的工作原理一致的是（ ）
A．电风扇B．手摇发电机
C．磁悬浮列车D．电磁起重机
14．下列生活实例中，力对物体做功的有
甲：小车在推力的作用下前进了一段距离 乙：提着滑板在水平路面上前行
丙：物体在绳子力作用下升高 丁：用尽全力搬石头，搬而未起
A．甲和乙B．甲和丙C．乙和丙D．丙和丁
15．如图所示，电流表A1、A2、A3的示数分别为0.2A、0.3A、0.6A，则流过R1、R2、R3的电流分别是（ ）
A．0.2A、0.1A、0.3AB．0.2A、0.3A、0.6A
C．0.6A、0.2A、0.1AD．0.1A、0.2A、0.3A
16．一盏标有“36V 40W”的电灯接在某电路上，通过灯的电流是1A，则这盏灯的实际功率为
A．等于40WB．大于40WC．等于36WD．小于36W
17．关于安全用电，下列做法中正确的是
A．在高压线下放风筝B．有人触电时应首先切断电源
C．家用电器电线绝缘皮破损了仍继续使用D．用湿布擦拭正在工作的电视机
18．下列做法符合安全用电常识的是（ ）
A．有金属外壳的家用电器，金属外壳必须接地
B．雷雨时，不要在开阔地行走，可以躲在大树下
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即重新合上
19．如图所示，电源电压保持不变，R1为定值电阻．闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（ ）
A．电流表A的示数变大，电压表V1的示数变小
B．电流表A的示数变小，电压表V2的示数变小
C．电压表V1的示数与电流表A的示数的比值变大
D．电压表V2的示数与电流表A的示数的比值变小
20．下列四幅实验装置都是用来研究电与磁的，其中与麦克风的原理相同的图是
A．B．
C．D．
21．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1和A2的示数差的比值不变D．电压表V的示数与电流表A1的示数的乘积变小
22．下列物理量中，以科学家的名字欧姆作为单位的物理量是
A．电阻B．电流C．电压D．电功率
23．如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
A．电压表的示数变大B．电流表的示数变小
C．总功率变大D．滑动变阻器接入电路中的电阻变小
24．小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示．他这样做的最终目的是（ ）
A．便于直接读出拉力的大小
B．便于提供不同方向的拉力
C．便于正确认识力臂
D．便于测量力臂的大小
25．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J．则下列结果正确的是
A．电路中的最大电流为1A
B．滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C．滑动变阻器R先后两次消耗的电功率之比为8∶1
D．R1先后两次消耗的电功率之比为16∶9
26．学习了电磁现象，对图的描述中，正确的是（ ）
A．甲图中导体棒ab竖直向上运动时，电流表指针将会摆动
B．乙图的实验表明磁可以生电
C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系
D．丁图演示的是电磁感应现象
27．图中小磁针静止时，N极指向标注错误的是
A．B．
C．D．
28．如图所示，金属棒ab向右运动时，灵敏电流计的指针会向右摆动，如图所示四种情况而产生的电流方向与如图相同的是( )
A．B．C．D．
29．下列物理量的估测中，最接近实际的是（ ）
A．教室课桌的高度约为1.5m
B．正常情况下，人的体温约为38.5℃
C．一节5号干电池的电压为3V
D．一名中学生所受的重力约为500N
30．如图所示，是某电子秤的原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长L0＝10cm的均匀电阻丝。空盘时，滑片P位于R的最上端且经过R0的电流为0.3A；称量最大值时，滑片P位于R的最下端。R最大阻值为50Ω，电源电压恒为3V。下列说法正确的是( )
A．如图中的“质量表”用电压表改装而成
B．闭合开关后，R0两端电压范围是0.5~3V
C．称量最大质量时，电路消耗的总功率是0.18W
D．当滑片P位于R的5 cm位置时，电路的总电阻为25Ω
二、填空题（每空1分，共10题，20分）
31．如图所示电路，当开关S闭合，甲、乙两表是电压表时，两表示数之比U甲：U乙=3：2，则R1：R2=____；当开关S断开，甲、乙两表是电流表时，两表示数之比I甲：I乙=______．
32．某会议室里安装了100只相同的LED节能灯，这些灯全部正常发光2 h，且无其他用电器工作，电能表的示数由变为．已知每只LED节能灯的额定电压为220 V，则通过每只灯泡的电流为________A．
33．李球家的电能表上标着“”的字样。他想通过这个电能表记录家中某用电器消耗的电能来测定这个用电器的功率；他把家中的其他用电器都与电源断开，仅让这个用电器工作，他观察到1min内电能表的转盘转了50转。通过计算得到了该用电器功率为_____kW。
34．小华家的插座A与插座B（如图所示），它们是______联连接的；在用电时要注意安全，图中的冰箱上剩下的一根接线应与______线相连。
35．标有“6V 3W”的小灯泡正常发光时的电流是_____A，将小灯泡和一个10Ω的定值电阻串联接在电压为8V的电源上，此时电路中的电流是0.4A，则定值电阻两端的电压是_____V，小灯泡的实际功率是_____W。
36．如图所示，将一个试管放入适量的水，塞紧胶塞，用酒精灯加热试管底部，过一段时间看到塞子突然冲出试管，同时试管口出现“白雾”，根据现象回答下列问题
（1）问题：塞子被推出的过程中，能量是如何转化
回答：水蒸气的_______转化为塞子的__________；
（2）问题：塞子被推出后，试管口为何产生“白雾”？
回答：水蒸气对______做功，自身内能变_________， 发生液化形成“白雾”
37．如图所示是笔记本电脑的三脚插头，该三脚插头的脚_____（选填“A”、“B”或“C”）应与笔记本电脑的金属外壳相连，插头插入三孔插座后，外壳就与______（选填“室外大地”或“电源火线”）相连，以防外壳带电对人造成伤害。
38．问题解决——改造电饭煲
小明发现自己家的电饭煲只有高温蒸煮却没有保温功能，于是他找来一个与电饭煲的电热丝阻值相同 的电阻R和一个单刀双掷开关S2，对电饭煲进行了改造，使其具有蒸煮和保温两个挡位。
（1）请在虚线框内画出改造后的电饭煲的工作电路图（电饭煲的电热丝用表示）；
（_______）
（2）分别说明两个挡位时开关S1和S2的状态______；
（3）求出电饭煲分别在蒸煮和保温状态时，电路消耗的电功率之比为______。
39．如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管，再用一带负电物体靠近吸管，发现它们互相排斥，说明吸管带_____（选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是_____（选填“导体”或“绝缘体”）．
40．2019年12月27日20点46分左右，我国长征五号遥三运载火箭在海南文昌发射中心发射升空，将实践二十号卫星准确送入预定轨道，发射取得圆满成功。发射起飞阶段的卫星动能______，重力势能______（均选填“增大”、“不变”或“减小”）；火箭发动机的做功冲程是将______能转化成______能。
三、实验题（每空1分，共2题，15分）
41．在探究“电流与电阻的关系”实验中，准备有以下器材：蓄电池（6V）、电流表（0－0.6A ，0－3A ）、电压表（0-3V ，0-15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（1.5A，20Ω）、导线若干。
(1)小明按图甲连接电路，还有一根导线未连接，如图乙。要求：滑动触头向左移动时，滑动变阻器连入电路中的电阻减小。请你在图中用铅笔代替导线帮小明连接上；
（_____）
(2)连接电路的过程中，开关应处于____________（选填“断开”或“闭合”）状态；
(3)正确连接电路后，小明先将5Ω电阻接入电路，闭合电键，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为_________A；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向______（选填“左”或“右”）移动；
(4)当小明再换接15Ω电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因______；（答出一种情况即可）
(5)同组的小娟同学思考了一会，在不增减器材的条件下解决了这一问题，完成了实验，数据如下表：
实验结论：_________________；
(6)本实验采用的方法是______，利用该电路还能完成的实验有：________（答出1个实验名称即可）。
42．某小组在做“探究水的沸腾”实验时，实验装置如图所示。回答下列问题：
（1）实验装置中的纸盖作用除了可以减少_____外，还可以起到防止上升的水蒸气遇冷_____成小液滴附着在温度计上，从而看不清读数。
（2）图中A、B、C三种读温度计示数方式正确的_____.
（3）从实验数据可以看出，水的沸点是___℃，第6分钟温度突然升高的原因可能是_________为了说明水沸腾过程中是否需要吸热，下面的操作应该是：_____，再观察水是否能继续沸腾。
四、计算题（每题10分，共2题，20分）
43．新型电饭锅煮饭时采用高温和低温两种方式交替加热，其内部的电路可简化成如图所示的电路，R1和R2均为电热丝，S是温度自动控制开关，高、低温挡的额定电功率如下表表所示。求：
（1）低温煮饭时通过R1的电流；
（2）高温焖煮10min消耗的电能；
（3）电热丝R2的阻值。
44．如图所示电路，电源电压18V恒定不变，小灯泡L标有“12V6W”的字样，滑动变阻器的规格为“200Ω1A”，电流表量程“0～0.6A”电压表量程“0～15V”，闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），求：
（1）小灯泡L正常发光时的电流；
（2）滑动变阻器的电阻允许调节的范围；
（3）灯泡消耗的最小功率．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】甲、乙均为电流表，开关S闭合，S1断开，两电阻并联，U=U1=U2，
根据P=，
===，
当开关S1和S都闭合，甲、乙两表为电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2两端电压，I=I1=I2，
则
===，
所以
===；
根据P=I2R可得R1、R2消耗的功率
===；
故C正确，ABD错误。
2、B
【详解】A．据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故A错误；
B．据安培定则判断，该螺线管的左端是N极，右端是S极，且磁感线的方向正确，故B正确；
C．据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故C错误；
D．据安培定则判断，该螺线管的左端是N极，右端是S极，故磁感线的方向错误，故D错误；
3、D
【详解】A．发声扬声器旁边的烛焰晃动，这是因为声音能传递能量，A正确,不符合题意；
B．因为声音不能传声，所以不能听到真空罩中闹铃的声音，B正确，不符合题意；
C．发声的音叉将乒乓球弹开，说明发声的物体在振动，C正确，不符合题意；
D．8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音调不同，D错误，符合题意．
4、C
【解析】A.该物质有一定的熔化温度，且熔化对应的温度是0℃，即熔点为0℃，故正确，不符合题意；
B.从图象可以看出，从第1min开始熔化，到第4min结束，该物质熔化的时间大约为3min，故正确，不符合题意；
C.该物质吸热温度升高，内能不断增大，故该物质B点的内能要比C点的内能小，故错误，符合题意；
D.由 ，可得 ，AB段和CD段物质的质量m相同，由图象知，时间相同，都是1min，升高的温度不相同，升高温度之比为2：1，所以吸收的热量之比为，从而计算得比热容之比为，则该物质在AB段的比热容小于CD段的比热容，故正确，不符合题意。
故选C.
5、C
【解析】物体吸收了热量，温度不一定会升高，但内能增加；改变物体内能的方法有做功和热传递
【详解】A、物体吸热温度并不一定升高，晶体的熔化过程等，故A错误；B、改变物体内能的方法有做功和热传递，物体的内能增加，可能是吸收了热量，也可能是外界物体对它做了功，故B错误；C、虽然物体的温度不变，它的内能可能增加，例如液体的沸腾过程，晶体的熔化过程等，吸收热量，温度不变，但内能增加，故C正确；D、晶体熔化时继续吸热，但温度不变，故D错误．故选C．
6、A
【详解】闭合开关后，电流从通电螺线管的上端流向下端，利用安培定则可知通电螺线管的上端为S极，下端为N极，已知弹簧连接的磁体下端为N极，则异名磁极相互吸引，当滑片向左移动时，变阻器连入电路的电阻变小，由I=可知通过电路的电流增大，则磁性增强，弹簧伸长；当滑片向右移动时，变阻器连入电路的电阻变大，由I=可知通过电路的电流减小，则磁性减弱，弹簧缩短，故选A。
7、B
【解析】大功率用电器外壳接地，能防止触电事故的发生。
8、C
【详解】磁铁是具有磁性的物体，只能吸引铁、钴、镍等金属材料，不能吸引其它金属以及橡皮、塑料和铅笔等。
故选C。
9、D
【详解】A．物体温度升高，可能是吸收了热量，也可能是外界物体对它做了功，故A错误；
B．1标准大气压下水的沸点是100℃，若气压不是1标准大气压，则正在沸腾的水的温度不是100℃，故B错误；
C．热量是过程量，不能说含有，故不能说物体温度越高，所含热量越多，故C错误；
D．物体温度升高，内能一定增加，故D正确。
故选D。
10、B
【解析】按下任何一个下车按钮时电铃都会发声，说明两个开关并联共同控制电铃．
A．图中上面开关闭合后，会造成电源短路，故A不符合题意．
B．图中两个开关并联后共同控制电铃，即任何一个开关闭合后，电铃都会响起，故B符合题意．
C．图中两个开关若同时闭合，会造成电源短路，故C不符合题意．
D．两个开关串联，即两个开关必须同时闭合电铃才能发声，故D不符合题意．
答案为B．
11、A
【详解】AB．往瓶内打气时，外界对瓶内气体做功，使瓶内气体内能增加、温度升高，故A错误，符合题意；B正确，不符合题意；
CD．当瓶塞跳起时，瓶内气体对瓶塞做功，瓶内气体的内能减少，温度降低，故CD正确，不符合题意。
故选A。
12、A
【解析】A. 有金属外壳的用电器，外壳一定要接地，可防止外壳漏电时发生触电事故，故A符合题意；
B. 使用测电笔时，手必须接触笔尾金属体，这样才能构成通路，氖管会发光，故B不符合题意；
C. 水是导体，用湿抹布擦正在工作的台灯时，可能会因湿抹布导电而发生触电事故，所以不能用湿抹布擦拭正在工作的台灯，故C不符合题意；
D. 安全用电的基本原则是：不接触低压带电体，不靠近高压带电体，故D不符合题意．
故选A．
13、A
【解析】由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故A符合题意；
B、手摇发电机的工作原理是电磁感应现象，故B不符合题意；
C、磁悬浮列车是利用了磁极间的相互作用规律来工作的，故C不符合题意；
D、电磁起重机是利用电流的磁效应工作的，故D不符合题意。
故选：A。
14、B
【分析】做功的两个必要条件是：一是物体受到力的作用；二是物体在这个力的方向上通过一定的距离．
【详解】甲：推着小车前进，人对小车有推力的作用，小车在推力的方向上通过了距离，所以推力对小车做了功；
乙：用力提着滑板在水平路面上前行，此过程中，拉力与距离的方向垂直，拉力没有做功；
丙：绳子对物体有向上的拉力，物体在拉力的方向上通过了距离，所以拉力对物体做了功；
丁：人用力搬石头但没有搬动，有力作用在石头上，但石头没有通过距离，故力对物体没有做功；
甲和丙图中人对物体做功．
故选B．
15、A
【详解】由电路图可知，三电阻并联，电压表测电源的电压，电流表A3测干路电流，电流表A2测R1、R2支路的电流之和，电流表A1测R1支路的电流，通过R1的电流为0.2A，因并联电路中干路电流等于各支路电流之和，所以通过R2的电流
I2=IA2-I1=0.3A-0.2A=0.1A，
通过R3的电流
I3=IA3- IA2=0.6A-0.3A=0.3A，
故选A。
16、D
【分析】已知灯泡的额定电压和额定功率，根据P=求出灯泡的电阻，再根据P=I2R求出通过灯的电流是1A时灯的实际功率．
【详解】根据P=可得，灯泡的电阻：R===32.4Ω，当通过灯的电流是1A时灯的实际功率：P=I2R=(1A)2×32.4Ω=32.4W<36W.故选D.
17、B
【详解】A．高压输电线是高压带电体，在下面放风筝时可能会发生高压触电事故，故A错误；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故B正确；
C．绝缘层破损了的导线仍然使用，容易发生触电事故，故C错误；
D．湿布是导体，用湿布擦带电的电视机时，可能会因湿抹布导电而发生触电事故，故D错误。
18、A
【详解】A．家用电器的金属外壳接地时，可避免因电器漏电时外壳带电，而发生触电事故，故A正确；
B．雷雨天气不要在开阔地行走，更不能在大树下避雨，因为突出于地面的物体更容易遭受雷击，故B错误；
C．使用测电笔时，笔尖接触待测导线，手要接触笔尾金属体，以形成通路，氖管才可能发光，故C错误；
D．空气开关跳闸说明电流过大，造成电流过大的原因可能是短路，也可能是用电器的总功率过大，因此要检查修复电路后，电路无问题后再重新合上，故D错误；
故选A。
【点睛】
注意理解三脚插头和三孔插座的作用，其中第三个脚或孔连接用电器的外壳和大地，当用电器漏电时，电流能通过地线导入大地，从而保证人员的安全．故金属外壳和大功率的用电器，外壳必须接地．
19、D
【解析】试题分析：由图示电路图可知，两电阻串联，电流表测电路电流，电压表V1测电阻R1两端电压，电压表V2测滑动变阻器两端电压；由图示电路图可知，滑片向右移动过程中，滑动变阻器接入电路的阻值减小，
电路总电阻减小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，滑动变阻器接入电路的阻值减小，滑动变阻器分压减小，电压表V2示数减小，灯泡两端电压变大，电压表V1示数变大，故AB错误；电压表V1的示数与电流表A的示数的比值等于定值电阻R1的阻值，定值电阻阻值不变，电压表V1的示数与电流表A的示数的比值保持不变，故C错误；由A可知，电压表V2 的示数变小，电流表A的示数变大，则电压表V2的示数与电流表A的示数的比值变小，故D正确．
考点：电路的动态分析
20、B
【解析】A、A图是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故A错误；
B、B图是电磁感应实验，根据此原理可以制成麦克风，故B正确；
C、C图研究的是通电螺线管的磁场，通电螺线管的磁场与条形磁铁的磁场相似，故C错误；
D、D图是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动，故D错误．
21、D
【详解】闭合开关S，电阻、并联，电流表测通过的电流，电流表测并联后的总电流，电压表测、并联后电压，等于电源电压，当滑片P向b端移动时，接入电路部分电阻增大，通过的电流减小，两端电压为电源电压，大小不变，故电压表示数不变，通过的电流不变，总电流减小，电流表示数变小。
A．由前面分析可知电压表V的示数等于电源电压，大小不变，电流表A1的示数变小，故A不符合题意；
B．电压表V的示数不变，电流表A2的示数不变，故B不符合题意；
C．电压表V的示数与电流表A1和A2的示数差的比值在数值上等于电阻的值，其值变大，故C不符合题意；
D．电压表V的示数不变，电流表A1的示数减小，故二者的乘积变小，故D符合题意；
22、A
【详解】电压、电流、电功率的单位分别是伏特、安培、瓦特，电阻的单位是欧姆，A符合题意。
23、B
【分析】由电路图可知，电路为串联电路，电压表测R两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化．
【详解】由电路图可知，电路为串联电路，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动，连入电路中电阻丝的长度变长，接入电路中的电阻变大，故D错误；
因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I=可知，电路中的总电阻变大，电路中的电流变小，即电流表的示数变小，故B正确；
由U=IR可知，R两端的电压变小，即电压表的示数变小，故A错误；
由P=UI可知，电源电压不变，串联电路中的电流变小，总功率变小，故C错误．
故选B.
24、C
【解析】从支点到力的作用线的距离叫力臂，在杠杆两侧挂钩码，由于重力的方向是竖直向下的，力臂在杠杆上可以直接读出，当用弹簧测力计拉，若弹簧测力计如图倾斜时，拉力不再与杠杆垂直，这样力臂会相应变短，根据杠杆的平衡条件，同时力会增大，才能使杠杆仍保持平衡，这样做实验可以加深学生对力臂的正确认识，故选C．
点睛：本题考查了探究杠杆平衡条件的实验，运用杠杆平衡条件进行分析，在实验中应该注意拉力倾斜时力臂会变小．
25、D
【详解】由电路图知道，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压；滑片从中点滑向b端时，变阻器接入电路的阻值增大，由串联分压知道，电压表示数（变阻器的电压）将增大，由于当P置于变阻器的b端时，电压表示数增大了2V，所以，根据题意知道，滑片在b点时电压表的示数为4V+2V=6V；又因为在10s内定值电阻R1 产生的热量是36J，由 知道R1 的阻值是： =10Ω；
由电路图知道，当滑片在a点时，变阻器接入电路的阻值为0，电路中的电流最大，产生电路中的最大电流是： ，故A错误；
串联电路中各处的电流相等，当滑片在中点时，电路中的电流是：，由W=UIt 知道，10s内滑动变阻器消耗的电能是：W滑=U滑It=4V×0.8A×10s=32J，故B错误；
当滑片在b点时，变阻器接入的阻值最大，此时电路中的有最小电流： 由P=UI知道，滑动变阻器R先后两次消耗的电功率之比是： ，故C错误；
由P=UI知道 ，R1 先后两次消耗的电功率之比是： ，故D正确．
26、C
【详解】A．图中是电磁感应现象，导体棒ab竖直向上运动时，没有切割磁感线，没有产生感应电流，电流表不会摆动，故A错误；
B．图示是奥斯特实验，说明通电导体周围存在磁场，即电生磁，故B错误；
C．图中两电磁铁的电流相同，匝数不同，研究的是电磁铁磁性强弱与线圈匝数的关系，故C正确；
D．图可知，导体通电后，在磁场中受力运动，是电动机的制作原理，故D错误。
故选：C。
27、B
【解析】A．由图可知电流由下侧流入，则由右手螺旋定则可知螺线管上侧为N极；由磁极间的相互作用规律，可知小磁针下端为S极，上端为N极，故A正确，不合题意；
B．由图可知电流由左侧流入，则由右手螺旋定则可知螺线管左侧为N极；由磁极间的相互作用规律，可知小磁针右端应为S极，左端为N极，故B错误，符合题意；
C．由图可知电流由左侧流入，则由右手螺旋定则可知螺线管右侧为N极；由磁极间的相互作用规律，可知小磁针左端为S极，右端为N极，故C正确，不合题意；
D．由图可知电流由右侧流入，则由右手螺旋定则可知螺线管左侧为N极；由磁极间的相互作用规律，可知小磁针左端为S极，右端为N极，故D正确，不合题意．
故选B．
28、C
【详解】金属棒ab向右运动时，在磁场中做切割磁感线运动，灵敏电流计的指针会向右摆动说明电路中有电流产生，这种现象就叫电磁感应，产生的电流叫感应电流；图中磁感线的方向是由上向下，导体向右运动，感应电流的方向与磁场方向和导体切割磁感线运动方向有关，当其中一个因素改变时，电流的方向改变，两个因素都改变时，电流的方向不变。
A．磁感线的方向改变，但是导体切割磁感线运动方向没有改变，产生的电流方向与题中电流方向相反，不符合题意；
B．磁感线的方向没有改变，导体切割磁感线运动方向改变，产生的电流方向与题中电流方向相反，不符合题意；
C．磁感线的方向和导体切割磁感线运动方向都改变，产生的电流方向不变，符合题意；
D．没有做切割磁感线运动，不能产生感应电流，不符合题意。
29、D
【解析】A．教室课桌的高度约为0.8m，故A项不符合题意；
B．正常情况下，人的体温约为37℃；故B项不符合题意；
C．一节5号干电池的电压为1.5V，故C项不符合题意；
D．一名中学生所受的体重约为50kg,即中学生的体重约为500N，故D项符合题意。
30、B
【详解】A．图中“质量表”串联在了电路中，所以质量表应用电流表改装而成。故A错误
B．闭合开关后，当P在R上端时，R0的电压为电源电压3V；当P在R下端时，由串联电路分压公式得：
，
，
所以R0两端电压范围是0.5V~3V，故B正确
C．称量最大质量时，即P在R的下端，此时电路中：
，
电路消耗电功率为：
。
故C错误
D．当滑片P位于R的5cm位置时，R电阻为25Ω，电路的总电阻为
。
故D错误
二、填空题（每空1分，共10题，20分）
31、1：2；1：1
【解析】试题分析：由电路图可知：
（1）当开关S闭合，甲、乙两表是电压表时，R1与R2串联，电压表甲测电源的电压，电压表乙测R2两端的电压，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比；
（2）当开关S断开，甲、乙两表是电流表时，电流表甲测R2支路的电流，电流表乙测干路电流，根据并联电路的特点和欧姆定律求出两电表的示数之比．
解：（1）当开关S闭合，甲、乙两表是电压表时，R1与R2串联，电压表甲测电源的电压，电压表乙测R2两端的电压，
∵串联电路中各处的电流相等，且电路中的总电阻等于各分电阻之和，
∴根据欧姆定律可得：
===，
解得：=；
（2）当开关S断开，甲、乙两表是电流表时，电流表甲测R2支路的电流，电流表乙测干路电流，
∵并联电路中各支路两端的电压相等，
∴两支路的电流之比：
===，
∵干路电流等于各支路电流之和，
∴甲乙电流表的示数之比：
===．
故答案为1：2；1：1．
【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律的应用，关键是电路串并联的辨别和电表所测电路元件的判断．
32、0.1
【解析】试题分析：根据电能表的示数计算出2h消耗的电能，计算出一只节能灯消耗的电能；由电功的计算公式W=UIt计算出每只节能灯的电流．
解：消耗的电能等于某段时间末的读数减去起始数：W=5863.5kW•h﹣5861.3kW•h=2.2kW•h，
一只节能灯消耗的电能W′===0.022kW=79200J；
由W=UIt得，I===0.1A，
故答案为0.1．
33、1.2
【解析】“”表示电路中用电器每消耗的电能，电能表的转盘转2500r，电能表转盘转50转消耗的电能：
用电器的电功率：
。
34、并 地
【详解】[1]由图甲可知，两插座的接地线空接在一起、接零线的空接在一起、接火线的空接在一起，两插座是并联的；
[2]图中的冰箱上剩下的一根接线应与地线相连，这样可防止因漏电而发生触电事故。
35、0.5 4 1.6
【解析】①已知灯泡额定电压和额定功率，利用I＝，得到灯泡正常发光的电流；②串联电路电流处处相等．已知定值电阻阻值和通过的电流，可以得到两端电压；已知电源电压和定值电阻两端电压，可以得到灯泡两端实际电压；已知灯泡两端实际电压和通过的电流，利用P＝UI得到灯泡实际功率．
【详解】由P＝UI可得，小灯泡正常发光的电流：I额＝＝0.5A；由I＝可得,此时定值电阻两端电压：U0＝＝0.4A×10Ω＝4V，小灯泡两端实际电压：U实＝U−U0＝8V−4V＝4V，
小灯泡实际功率：P实＝U实I＝4V×0.4A＝1.6W.
36、内能 机械能 塞子 小
【详解】(1)[1][2]对水持续加热，试管中产生大量水蒸气，水蒸气膨胀做功，将软木塞顶起，塞子被推出的过程中，水蒸气的内能转化为塞子的机械能；
(2)[3][4]水蒸气膨胀对塞子做功，将水蒸气的内能转化为塞子的机械能，水蒸气的内能会减小，温度降低；水蒸气液化形成“白雾”。
37、A 室外大地
【解析】正对三孔插座时，其接法是左零右火上接地，三脚插头上孔与用电器外壳相连。
【详解】三孔插座的接法是左零右火上接地，三脚插头插入插座后B脚与火线相连；三脚插头的A号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的A脚与三孔插座的室外大地相连；使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
38、 闭合、接时为蒸煮挡；闭合、接时为保温挡 2:1
【详解】(1)电饭煲的功能具有高温蒸煮，可保温功能，且电源电压一定，根据P=可知。当高温蒸煮时，电路的电阻最小；可调温保温功能时，电阻最大，说明电阻R和发热丝串联，单刀双掷开关，可使R短路，然后与电源串联组成电路。如图所示：
(2)蒸煮功能时，电阻最小，此时开关S1闭合， S2拨到b，把R短路，只有发热体R热连入电路；
(3)保温档时，电阻最大，此时开关S1闭合，S2 拨到a，R和R热串联，接入电路；
蒸煮时功率为：
P蒸煮=，
保温时的功率为：
P保温=；
由于R=R热，
电饭煲在蒸煮和保温状态时，电路消耗的电功率之比为：
=
39、负 绝缘体
【分析】电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引．容易导电的物体叫做导体，不容易导电的物体叫做绝缘体．
【详解】同种电荷相互排斥，用带负电的物体靠近吸管，发现它们互相排斥，说明吸管带负电荷；吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体．
40、增大 增大 内 机械
【详解】[1][2]发射起飞阶段的卫星速度在增大，高度在增大，动能增大，重力势能增大。
[3][4]火箭发动机的做功冲程是将燃料的内能转化成火箭的机械能。
三、实验题（每空1分，共2题，15分）
41、 断开 0.4 右 滑动变阻器最大阻值太小(或定值电阻两端电压太低或电源电压太高) 电压一定时，导体中的电流与导体的电阻成反比 控制变量法 探究电流与电压的关系
【详解】(1) [1]将滑动变阻器串联到电路中，滑动触头向左移动时，滑动变阻器连入电路中的电阻减小，故滑动变阻器应接左下接线柱，如图所示：

(2)[2]为保护电路，连接电路时，开关应处于断开状态。
(3)[3]由图丙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.4A。
[4]将5Ω的电阻更换为10Ω电阻，根据串联分压的知识，电压表的示数将变大，为使电压表的示数不变，应增大滑动变阻器的阻值，将滑片向右移动。
(4)[5]换接15Ω电阻时，根据串联分压的知识，电压表的示数变大，为使电压表的示数不变，所需滑动变阻器的阻值更大，电压表的示数无法达到2V，可能是滑动变阻器的阻值太小或是定值电阻两端的电压保持太低或是电源电压太高造成。
(5)[6]由表格中数据知，电阻与电流的乘积不变，可得电压不变，导体中的电流与导体的电阻成反比。
(6)[7]该实验中始终保持电阻两端的电压不变，用到的是控制变量法。
[8]根据此电路还可保持电阻不变，通过变阻器改变电阻两端的电压，探究电流和电压的关系；也可测量电阻的阻值及电功率。
42、热量的散失(损失) 液化 B 99 温度计的玻璃泡碰到烧杯底部 停止加热(移去酒精灯)
【解析】第一空、第二空．实验时，在烧杯上盖上硬纸板，这样做的目的除了减少热量损失，缩短加热时间外，热的水蒸气遇到冷的温度计会液化为小水滴，因此还可以防止水蒸气在温度计上液化，影响读数；
第三空．读取温度计示数时，视线与温度计中的液柱上表面相平，不能仰视或俯视，所以正确的是B；
第四空．水沸腾过程中温度不变，由表中数据可知，水的沸点是99℃；
第五空．由于温度计的玻璃泡碰到烧杯底部，第6分钟温度突然升高；
第六空．水沸腾后，若撤去加热源，即移去酒精灯（停止加热），则水不再吸收热量，也就不能维持沸腾状态，所以此时水的沸腾停止。
四、计算题（每题10分，共2题，20分）
43、（1）0.5A （2） 0.11KW·h （3）88Ω
【详解】(1)由电路图可知，闭合开关S、断开S1 时，电路为R1 的简单电路，电饭锅处于低温档，由P=UI可知，通过R1 的电流：
；
(2)由表中数据知高温焖煮时的功率
P高温=660W=0.66kW，
高温焖煮的时间
，
故高温焖煮10min消耗的电能
；
(3)由电路图可知，闭合开关S、S1 时，R1 与R2 并联，电饭锅处于高温档， 因电路中总功率等于各用电器功率之和，所以R2的电功率：
，
由 可得，电热丝R2的阻值：
。
答：(1)低温煮饭时通过R1的电流为0.5A；
(2)高温焖煮10min消耗的电能是0.11KW·h；
(3)电热丝R2的阻值为88Ω。
44、（1）0.5A；（2）12～120Ω；（3）0.375W．
【详解】（1）．由P＝UI得
小灯泡L正常发光时的电流；
（2）．因串联电路中各处的电流相等，且电流表的量程为0～0.6A，变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大＝0.5A，此时滑动变阻器接入电路中的电阻最小;
由可得，电路中的总电阻和灯泡的电阻分别为：
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
；
当电压表的示数UR＝15V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压：
UL＝U﹣UR＝18V﹣15V＝3V，
则电路中的最小电流：
则滑动变阻器接入电路中的最大阻值：
则滑动变阻器接人电路的阻值在12Ω～120Ω的范围时才能保证电路的安全；
（3）．当灯泡两端的电压最小，即UL＝3 V时，灯泡消耗功率最小，为：
．
电阻R／Ω
5
10
15
电流I／A
0.6
0.3
0.2
时间/min
0
1
2
3
4
5
6
7
8
…
温度/℃
91
93
95
97
99
99
103
99
99
…
额定电压
220V
额定电功率
低温挡
110W
高温挡
660W
