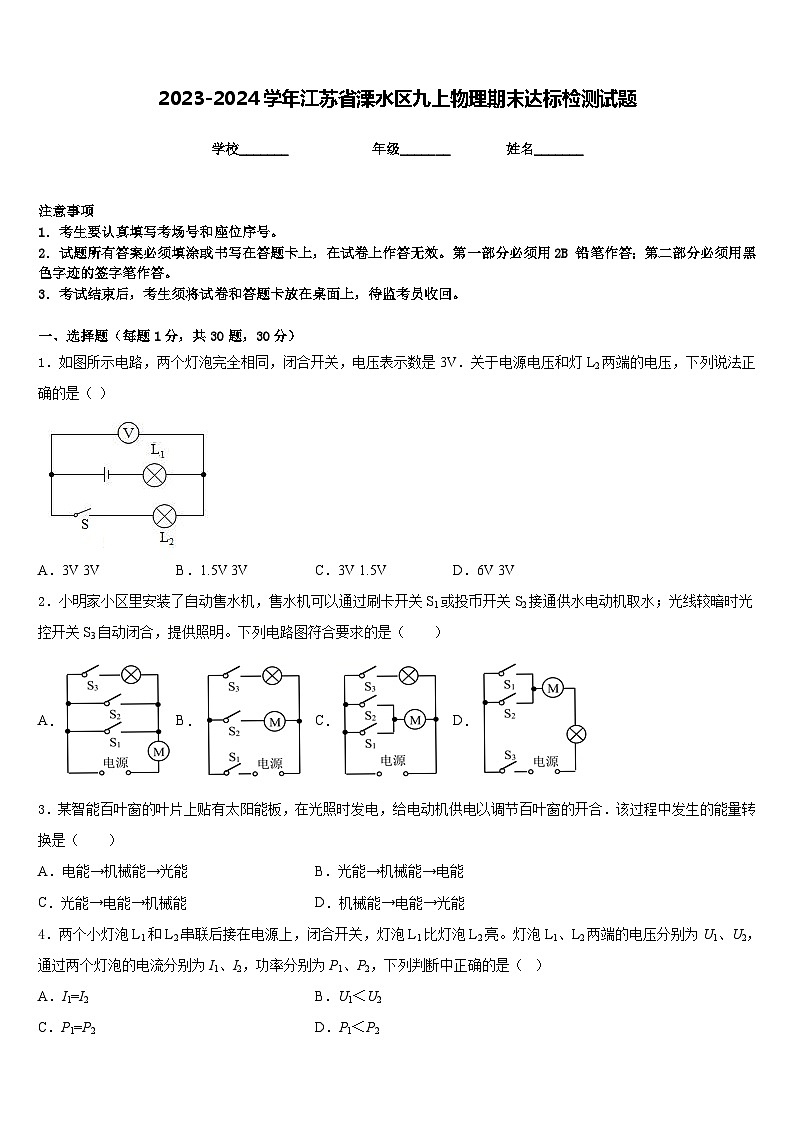

2023-2024学年江苏省溧水区九上物理期末达标检测试题含答案

这是一份2023-2024学年江苏省溧水区九上物理期末达标检测试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法中正确的是，下列做法符合安全用电的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V．关于电源电压和灯L2两端的电压，下列说法正确的是（ ）
A．3V 3VB．1.5V 3VC．3V 1.5VD．6V 3V
2．小明家小区里安装了自动售水机，售水机可以通过刷卡开关S1或投币开关S2接通供水电动机取水；光线较暗时光控开关S3自动闭合，提供照明。下列电路图符合要求的是（ ）
A．B．C．D．
3．某智能百叶窗的叶片上贴有太阳能板，在光照时发电，给电动机供电以调节百叶窗的开合．该过程中发生的能量转换是（ ）
A．电能→机械能→光能B．光能→机械能→电能
C．光能→电能→机械能D．机械能→电能→光能
4．两个小灯泡L1和L2串联后接在电源上，闭合开关，灯泡L1比灯泡L2亮。灯泡L1、L2两端的电压分别为U1、U2，通过两个灯泡的电流分别为I1、I2，功率分别为P1、P2，下列判断中正确的是（ ）
A．I1=I2B．U1＜U2
C．P1=P2D．P1＜P2

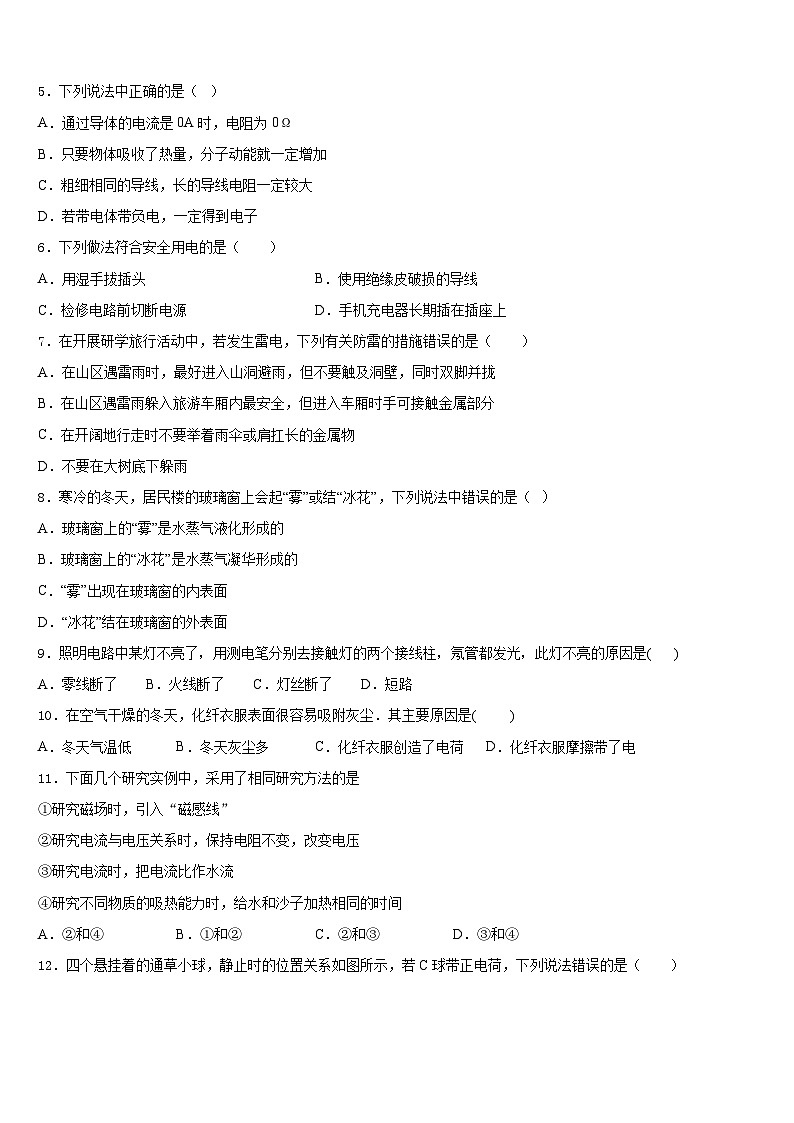

5．下列说法中正确的是（ ）
A．通过导体的电流是0A时，电阻为0Ω
B．只要物体吸收了热量，分子动能就一定增加
C．粗细相同的导线，长的导线电阻一定较大
D．若带电体带负电，一定得到电子
6．下列做法符合安全用电的是（ ）
A．用湿手拔插头B．使用绝缘皮破损的导线
C．检修电路前切断电源D．手机充电器长期插在插座上
7．在开展研学旅行活动中，若发生雷电，下列有关防雷的措施错误的是（ ）
A．在山区遇雷雨时，最好进入山洞避雨，但不要触及洞壁，同时双脚并拢
B．在山区遇雷雨躲入旅游车厢内最安全，但进入车厢时手可接触金属部分
C．在开阔地行走时不要举着雨伞或肩扛长的金属物
D．不要在大树底下躲雨
8．寒冷的冬天，居民楼的玻璃窗上会起“雾”或结“冰花”，下列说法中错误的是（ ）
A．玻璃窗上的“雾”是水蒸气液化形成的
B．玻璃窗上的“冰花”是水蒸气凝华形成的
C．“雾”出现在玻璃窗的内表面
D．“冰花”结在玻璃窗的外表面
9．照明电路中某灯不亮了，用测电笔分别去接触灯的两个接线柱，氖管都发光，此灯不亮的原因是( )
A．零线断了 B．火线断了 C．灯丝断了 D．短路
10．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘．其主要原因是( )
A．冬天气温低B．冬天灰尘多C．化纤衣服创造了电荷D．化纤衣服摩擦带了电
11．下面几个研究实例中，采用了相同研究方法的是
①研究磁场时，引入“磁感线”
②研究电流与电压关系时，保持电阻不变，改变电压
③研究电流时，把电流比作水流
④研究不同物质的吸热能力时，给水和沙子加热相同的时间
A．②和④B．①和②C．②和③D．③和④

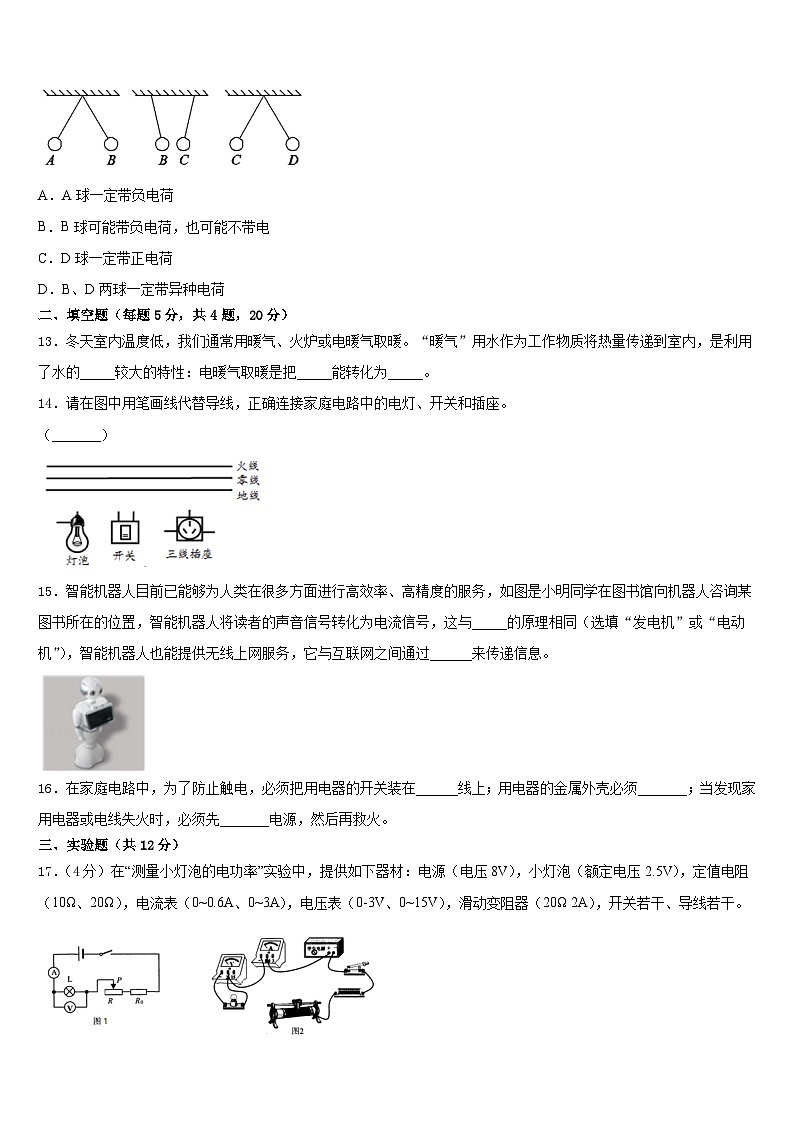

12．四个悬挂着的通草小球，静止时的位置关系如图所示，若C球带正电荷，下列说法错误的是（ ）
A．A球一定带负电荷
B．B球可能带负电荷，也可能不带电
C．D球一定带正电荷
D．B、D两球一定带异种电荷
二、填空题（每题5分，共4题，20分）
13．冬天室内温度低，我们通常用暖气、火炉或电暖气取暖。“暖气”用水作为工作物质将热量传递到室内，是利用了水的_____较大的特性：电暖气取暖是把_____能转化为_____。
14．请在图中用笔画线代替导线，正确连接家庭电路中的电灯、开关和插座。
（_______）
15．智能机器人目前已能够为人类在很多方面进行高效率、高精度的服务，如图是小明同学在图书馆向机器人咨询某图书所在的位置，智能机器人将读者的声音信号转化为电流信号，这与_____的原理相同（选填“发电机”或“电动机”），智能机器人也能提供无线上网服务，它与互联网之间通过______来传递信息。
16．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上；用电器的金属外壳必须_______；当发现家用电器或电线失火时，必须先_______电源，然后再救火。
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，提供如下器材：电源（电压8V），小灯泡（额定电压2.5V），定值电阻（10Ω、20Ω），电流表（0~0.6A、0~3A），电压表（0-3V、0~15V），滑动变阻器（20Ω 2A），开关若干、导线若干。
（1）小华设计了如图1的电路，请用笔画线代替导线，完成图2实物电路的连接。
（______________）
（2）实验时，当电压表示数为2.5V时，电流表示数如图3所示，则小灯泡的额定功率为________W。
（3）分析表格数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而_______。根据数据还可判断出，小华在实验中选用的是R0=______Ω的定值电阻。
（4）另一小组实验时电流表损坏，请利用余下器材帮助该小组设计一种仅用电压表测量小灯泡额定功率的方法。要求：只连接一次电路，所测物理量与最终表达式均用物理符号表示，如U额、R0等。
①将设计电路图画在方框中；
（______________）
②实验中，电压表量程选择_________（填“0~3V”或“0~15V”）；
③简要说明测量步骤：______________________________。
④写出最终计算式P额=______________。
18．（4分）实验室中要测量一个阻值约为数百欧的电阻。提供的器材有：电源（电压约5V）。学生用电压表（0～6V）。电阻箱R0（0～9999Ω 5A）。开关S1和S2。导线若干。现要测量待测电阻Rx的阻值，设计了如图甲所示的实验电路图。
（1）小虎进行的实验过程如下：
①根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法；
（______________）
②电路连接正确后，闭合S1，将S2拨到触点1时，电压表的读数为U1，则电源电压为_______；
③闭合S1，将S2拨到触点2，当电阻箱的阻值调为R0时，电压表的示数为U2，则待测
电阻的阻值Rx=_________；
（2）如果实验器材中没有提供电压表，现再提供一只学生用电流表(0～0.6A)，利用上述器材不能较准确测出该待测电阻的阻值，原因是___________。
19．（4分）在“探究影响动能大小的因素”实验中，如图a、b、c所示，让质量为m、2m的两个小球分别从斜面上由静止滚下后，撞击放在水平木板上的木块，使木块在水平面上滑动，虚线位置为一段距离后停止的位置。
(1)实验中，用质量不同的小球，让它们从同一高度沿着斜面自由滚下，这是为了控制小球进入水平面的_____相同；
(2)比较_____两图进行的实验，可以探究小球的动能大小与速度的关系；
(3)比较a、b两图进行的实验，得出的结论是小球的动能随质量增大而_____；
(4)比较b、c两图进行的实验，可以判断出动能较大的是_____图的小球；
(5)木块在水平面上由滑动到静止的过程中，将机械能转化为_____能。
四、作图题（共16分）
20．（8分）如图，在螺线管上方用弹簧悬挂一根条形磁铁。闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A上端的磁极与电源左边的电极。
（____）
21．（8分）如图所示，某同学要连接由Ll和L2组成的并联电路．开关S要同时控制两盏灯，将所缺的一根导线补上．
（______）
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源电压为15V保持不变，灯泡L只标有“6V”字样，闭合开关S，并移动滑动变阻器的滑片，当滑动变阻器接人电路的电阻值为18Ω时，小灯泡恰好正发光．求：
（1）此时通过小灯泡的电流；
（2）小灯泡的电阻．
23．（12分）如图甲是一种常见的热水袋，图乙是它的简化电路图，其性能指标如表：
（1）正常工作时通过电阻R的电流是多少？
（2）若正常工作时小灯泡的功率为0.2W，那么小灯泡正常工作1分钟消耗多少电能？
（3）当实际电压为200V时，该电热水袋的实际加热功率约为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、A
5、D
6、C
7、B
8、D
9、A
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、比热容 电 内能
14、
15、发电机 电磁波
16、火 接地 切断
三、实验题（共12分）
17、 0.8 增大 10 0~15V 详见解析
18、 U1 电路中电阻大，电流小，不能准确读出电流表示数
19、速度 a、c 增大 b 内
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1） 0.5A （2）12Ω
23、 (1)1.82A；(2)12J；(3)330.6W。
实验序号
1
2
3
4
5
电压U/V
1.0
1.5
2.0
2.5
3.0
电流I/A
0.24
0.27
0.30
0.33
额定电压
额定加热功率
指示功率
袋内充水
自动断电温度
220V
400W
0.2W
1kg
65℃
