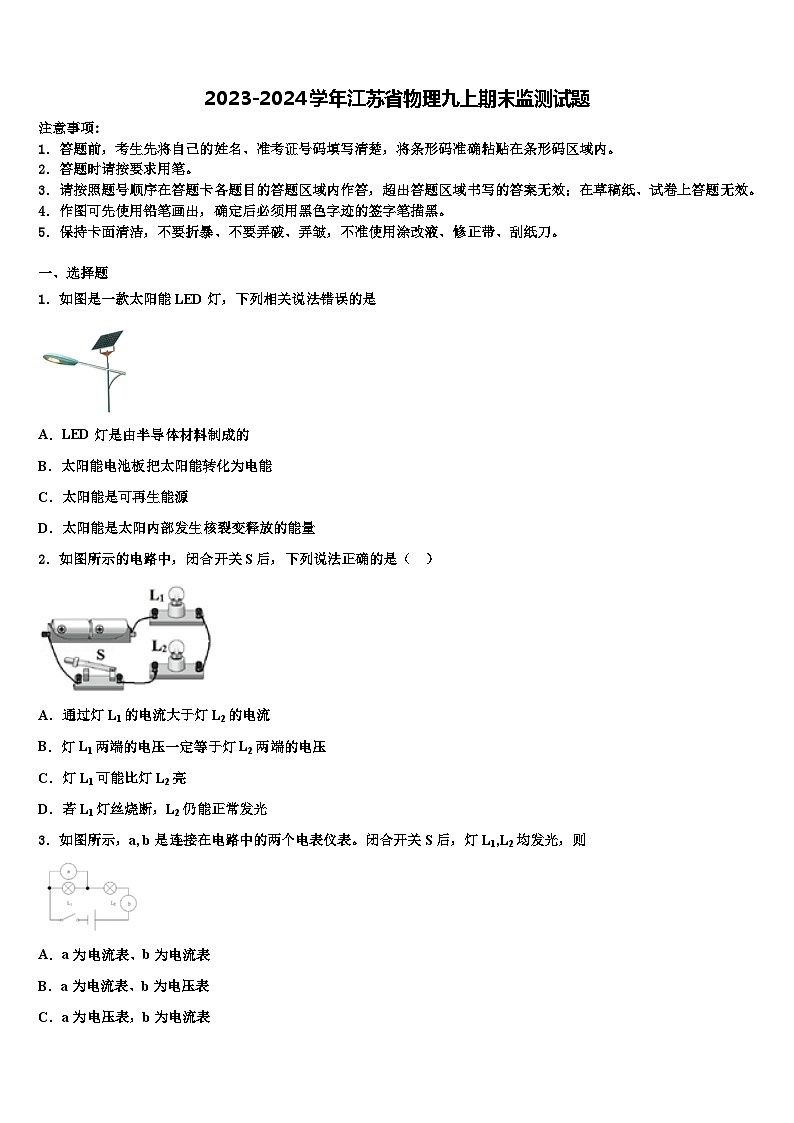

2023-2024学年江苏省物理九上期末监测试题

这是一份2023-2024学年江苏省物理九上期末监测试题，共16页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题
1．如图是一款太阳能LED灯，下列相关说法错误的是
A．LED灯是由半导体材料制成的
B．太阳能电池板把太阳能转化为电能
C．太阳能是可再生能源
D．太阳能是太阳内部发生核裂变释放的能量
2．如图所示的电路中，闭合开关S后，下列说法正确的是（ ）
A．通过灯L1的电流大于灯L2的电流
B．灯L1两端的电压一定等于灯L2两端的电压
C．灯L1可能比灯L2亮
D．若L1灯丝烧断，L2仍能正常发光
3．如图所示，a, b是连接在电路中的两个电表仪表。闭合开关S后，灯L1,L2均发光，则
A．a为电流表、b为电流表
B．a为电流表、b为电压表
C．a为电压表，b为电流表
D．a为电压表，b为电压表

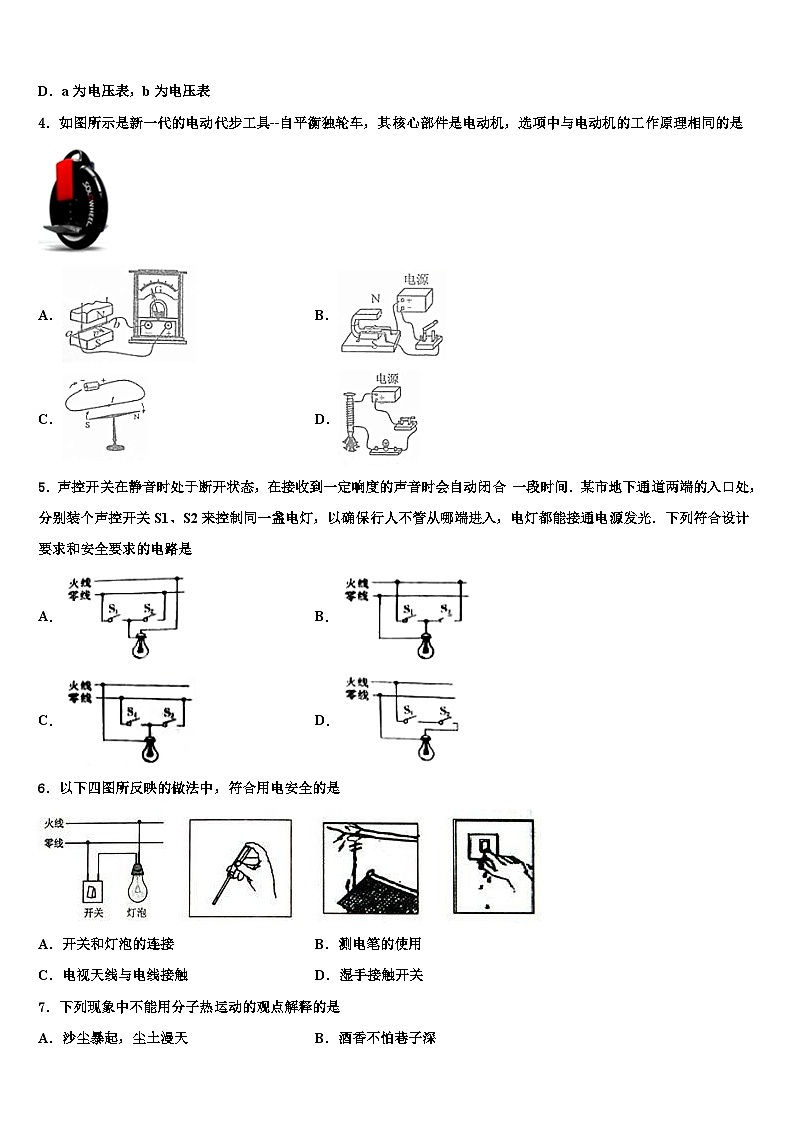

4．如图所示是新一代的电动代步工具--自平衡独轮车，其核心部件是电动机，选项中与电动机的工作原理相同的是
A．B．
C．D．
5．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合 一段时间．某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是
A．B．
C．D．
6．以下四图所反映的做法中，符合用电安全的是
A．开关和灯泡的连接B．测电笔的使用
C．电视天线与电线接触D．湿手接触开关
7．下列现象中不能用分子热运动的观点解释的是
A．沙尘暴起，尘土漫天B．酒香不怕巷子深
C．衣橱里的樟脑球会逐渐变小D．阳春三月，花香袭人
8．2018年5月4日，西昌卫星发射中心用长征三号乙运载火箭，成功将亚太6C卫星（APSTAR﹣6C）送入太空预定轨道，而亚太6C卫星是一颗用于广播和通信服务的地球静止轨道通信卫星．关于火箭和卫星，下列说法不正确的是（ ）
A．火箭发射燃料燃烧的过程，是化学能转化为内能
B．火箭发射加速上升的过程中，卫星的机械能守恒
C．长征三号乙运载火箭采用的燃料液氢，是因为液氢的热值高
D．地球同步卫星在同步轨道运行时，相对于地球是静止的
9．某项目学习小组设计了一个智能灯控系统，电路的通断可以通过手动开关S1，也可以通过手机远程控制开关S2实现。光线较暗时，光控开关S3，自动闭合，接通灯泡。如图电路图中符合要求的是
A．B．
C．D．
10．某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路符合要求的是（ ）
A．B．
C．D．
11．小明用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A为一段软导线，B为电热器，左侧是水银温度计，其顶部是一段金属丝。下列有关此装置的说法中正确的是（ ）
A．该装置能使浴缸中的水温大致保持在18°C
B．温度计里用水银而不用酒精是因为水银是导体
C．电磁铁的上端为S极
D．其余装置不变，增加B的长度可以缩短加热时间
12．如图所示，金属棒ab向右运动时，灵敏电流计的指针会向右摆动，如图所示四种情况而产生的电流方向与如图相同的是( )
A．B．C．D．
二、填空题
13．如图甲所示装置，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针紧紧地塞进孔中，打开塑料盒盖，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，随着“呯”的一声响，看到盒盖_________，在此过程中，酒精燃烧后的燃气的_________能转化为盖子的_________能。图_________中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的.如果该汽油机飞轮转速是1800r／min，则它每秒钟内对外做功_________次.
14．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
15．如图是探究“电流通过导体产生的热量跟电流、电阻和通电时间是否有关”的部分实验装置。在进行实验时，两个电阻丝通电一定时间后，可以通过比较两个U形管中液面高度的变化反应密闭空气_____，说明电阻丝产热多少不同；在该装置实验的过程中，需观察比较两个U形管中液面高度的变化，此观察比较探究的问题是：“电流通过导体产生的热量跟__________是否有关”。
16．小明同学用一种加热器将质量为500g的冰持续加热熔化直至沸腾,记录并绘制出温度−时间图象如图所示,根据图象可以看出AB段的比热容______CD段的比热容(选填“大于”、“等于”或“小于”),AB段所吸收的热量为______J，BC段所吸收的热量为________J(水的比热容为4.2×103J/(kg⋅℃)).
三、实验题
17．（8分）如图是探究“不同物质的吸热能力”的实验装置。
（1）该装置中甲、乙两个电阻丝的连接方式是_____，通电后电阻丝发热是通过_____的方式将能转化为内能的；
（2）实验前，应取_____质量的两种液体分别放入两个相同的容器中；为保证让两个容器中的液体能吸收相同的热量，图中选用的甲、乙两个电阻丝的阻值大小必须______________________________；
（3）实验中若甲容器中液体温度升高的快说明该液体的吸热能力_____（选填“强”或“弱”）；
（4）若想用该装置探究“电流通过导体时产生的热量与电阻大小的关系”，则需对实验改进的地方是：
①________________________；
②_________________________。
18．（8分）一只小灯泡的额定电压为2.0V，正常发光时的电阻约为8Ω。小明想测量这个小灯泡的额定功率，实验室中有如下器材：导线若干、一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器有A规格：“10Ω 2A”、B规格：“30Ω 1A”可选。
(1)本实验应该选择______（选填“A”或“B”）规格的滑动变阻器；
(2)用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时阻值变小）______；
(3)小明在连接好电路的最后一根导线时，发现电流表的指针发生偏转，上述现象反映他在操作中存在的不规范之处是______；
(4)改正错误后，小明开始进行测量，电压表的示数如图乙所示为______V，要使小灯泡正常发光，应向______（“左”或“右”）调节滑动变阻器滑片的位置，直到电压表的读数为______V，此时电流表示数如图丙所示，则该小灯泡的额定功率为______W。
19．（8分）在探究“电流通过导体产生的热量与哪些因素有关”的实验中，某同学采取了如图所示的实验装置(两个透明容器中封闭着等量的空气)．
(1)实验中通过观察________________的变化来比较电流通过电阻产生热量的多少．
(2)观察图甲中的A、B管，在通电时间相等时，发现B管液面上升得高，则表明电流通过导体产生的热量多少与____________有关．
(3)采用图乙实验装置，可以得出结论：在电阻和通电时间相同时，________越大，电流产生的热量越多．
(4)该实验中用到了控制变量法和________法．
四、作图题
20．（8分）在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片向左移动时，电流表的示数逐渐变大。
（_______）
21．（8分）请在如图中用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。
（______）
五、计算题
22．（10分）下表为一台电烤箱铭牌，其内部简化电路如图甲所示，R1和R2均为电热丝且不变。求：
（1）电路中R2的阻值为多少？
（2）电烤箱在低温档正常工作时，将1kg初温20°C的水加热到40°C，需要200s的时间，则此时电烤箱的效率是多少（保留整数）？
（3）电能表如图乙所示，某次该电烤箱在家中独立高温档工作时，1.2min电能表的转盘转了50圈，则此时家中实际电压是多少？
23．（12分）跳伞是一项极具挑战的运动，现在越来越受到人们的喜爱．在某次跳伞训练过程中，一体重为500N的运动员从空中悬停的直升机上由静止开始竖直跳下，其速度与时间的关系如图所示，经15s下落210m后，开始做匀速直线运动直至落地，整个过程用时30s，求在这个过程中：
（1）运动员下落的总路程；
（2）整个下降过程重力做的功；
（3）匀速下降时重力做功的功率．
参考答案
一、选择题
1、D
【详解】A．LED灯的主要材料为发光二极管，为半导体材料，故A正确，不符合题意；
B．太阳能电池板的作用为吸收太阳能，转化为电能供灯工作，故B正确，不符合题意；
C．对于人类而言，太阳能属于可再生能源，故C正确，不符合题意；
D．太阳能是太阳内部发生的核聚变释放的能量，故D错误，符合题意。
2、C
【详解】解答：A. 串联电路的电流规律是：电流处处相等，则通过灯L1的电流等于灯L2的电流，故A错误；B. 串联电路中，U1＝IR1；U2＝IR2故两灯泡的电流相等，但电阻不一定相等，故灯L1两端的电压不一定等于灯L2两端的电压；故B错误；C. 灯L1可能比灯L2亮，也可能比灯L2暗，若发现灯泡L1比灯泡L2亮；说明实际功率P1>P2；故C正确；D. 因为两灯串联，电路中只有一条闭合的回路，若L1灯丝烧断，则L2不能正常发光，故D错误；
故选C.
3、C
【详解】电压表阻值较大，在电路中相当于开路，闭合开关S后，灯L1，L2均发光，说明电路是通路，因此b仪表是电流表；若a仪表是电流表，则L1将会短路，不符合题意，因此a仪表是电压表，故选C。
4、B
【解析】电动机是利用通电导体在磁场里受力运动的原理制成的；A、图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这是电磁感应现象，与电动机的原理不同，故A不合题意；B、图中有电源，通电导体在磁场中受力会发生运动，是电动机的工作原理，故B符合题意；C、图中是奥斯特实验，说明了电流周围存在磁场，与电动机的原理不同，故C不合题意；D、图中是电磁铁，利用了电流的磁效应，与电动机的原理不同，故D不合题意。故选B。
点睛：电动机是利用通电导体在磁场里受力运动的原理制成的．明确各选项所揭示的原理可做出判断．
5、B
【详解】根据题意知道，两个声控开关并联时互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，且开关要控制火线．A图中两开关均控制零线，这样不安全，故A不符合题意；B图中两开关均控制火线，且可以达到“行人不管从哪端进入，电灯都能接通电源发光”的目的，故B符合题意； C图中两开关均控制零线，这样不安全，故C不符合题意；D图中两只开关串联，只有同时闭合时灯才会发光，故D不符合题意；综上所述，只有符合题意，故选B．
6、B
【详解】A．开关应接在火线上，这样只要断开开关，就和火线断开连接了，所以A错；
B．使用试电笔时，手要接触笔尾的金属体或者金属笔卡，这样才能把人体和测电笔构成通路，当测电笔接触火线时，氖管发光，B正确；
C．电视天线是导体，与室内的电视机连通，如果在室外与火线接触，相当于电视机与火线接触，人在触摸电视机时容易发生触电事故，C错；
D．水和人体都是导体，用湿手触摸开关容易造成触电，D错误。
7、A
【详解】A. 尘士虽小，但仍是由很多分子组成的固体小颗粒，故A无法用分子动理论解释，符合题意；
B. 因为酒分子的运动使香气四溢，在较远处也能闻到，故B可以由分子的无规则运动解释，不符合题意；
C. 樟脑球由于分子的运动，外层分子慢慢扩散到空中则使体积减小，故C可以由分子的无规则运动解释，不符合题意；
D. 能闻到花香，是因为芳香分子扩散造成的，故D可用分子动理论解释，不符合题意；
故选A.
8、B
【详解】A．燃料燃烧的过程，是化学能转化为内能的过程，故A正确，不符合题意；
B．火箭发射加速上升的过程中，速度增大，动能增加，高度增大，重力势能增大，卫星的机械能增大，故B错误，符合题意；
C．长征三号乙运载火箭采用的燃料液氢，是因为液氢的热值高，质量相同时，放出的热量多，故C正确，不符合题意；
D．地球静止轨道卫星在轨运行时，地球自转，卫星绕地球同方向、同角度的转动，卫星和地球之间没有发生位置的改变，以地球为参照物，卫星是静止的，故D正确，不符合题意。
故选B。
9、D
【详解】电路的通断可以通过手动开关S1，也可以通过手机远程控制开关S2实现，说明两个开关互不影响，两个开关是并联的；光线较暗时，光控开关S3，自动闭合，接通灯泡，说明开关S3和灯泡串联，故选D。
10、C
【详解】由题意可知，正常情况下（开关接通），导线把电铃短路，灯亮铃不响；只有导线断开时（开关断开），电铃才响，但灯泡一直是亮的。
A．由电路图可知，正常情况下，灯亮同时铃响，有人畜闯入花园时，灯亮、铃不响，故A不符合题意；
B．由电路图可知，正常情况下，灯亮同时铃响，有人畜闯入花园时，灯不亮、铃不响，故B不符合题意；
C．由电路图可知，正常情况下，灯亮，电铃被短路不响，有人畜闯入花园时，灯泡和电铃串联，灯亮同时铃响，故C符合题意；
D．由电路图可知，正常情况下，会造成电源短路，有人畜闯入花园时，灯泡和电铃并联，灯亮同时铃响，故D不符合题意。
故选C。
11、B
【详解】A．温度计的分度值为1°C，导线的末端在26°C处，由于水银是导体，当温度升高到26°C时，控制电流接通，电磁铁有磁性，吸引衔铁，电路断开，电阻丝不发热；当温度下降低于26°C时，控制电流断开，电磁铁无磁性，衔铁被弹簧拉起，电路接通，电阻丝发热；所以该装置能使鱼缸中的水温大致保持在26°C；A错误；
B．酒精不是导体，如果温度计中用酒精，即使温度超过了26°C，电路也不能接通，电磁铁不会有磁性，右端的被控制电路不会断开，持续加热，使水的温度过高，B正确；
C．由安培定则可知，左端电路接通后，电磁铁的上端为N极，C错误；
D．当B的长度增大时，其电阻也会增大，根据可知电路的功率变小，要使水上升同样的温度，所需的时间会变长，D错误。
故选B。
12、C
【详解】金属棒ab向右运动时，在磁场中做切割磁感线运动，灵敏电流计的指针会向右摆动说明电路中有电流产生，这种现象就叫电磁感应，产生的电流叫感应电流；图中磁感线的方向是由上向下，导体向右运动，感应电流的方向与磁场方向和导体切割磁感线运动方向有关，当其中一个因素改变时，电流的方向改变，两个因素都改变时，电流的方向不变。
A．磁感线的方向改变，但是导体切割磁感线运动方向没有改变，产生的电流方向与题中电流方向相反，不符合题意；
B．磁感线的方向没有改变，导体切割磁感线运动方向改变，产生的电流方向与题中电流方向相反，不符合题意；
C．磁感线的方向和导体切割磁感线运动方向都改变，产生的电流方向不变，符合题意；
D．没有做切割磁感线运动，不能产生感应电流，不符合题意。
二、填空题
13、飞出/弹出/跳出 内能 机械 乙 15
【解析】（1）电火花打火时，酒精气体燃烧膨胀做功，最后内能转化为盒盖的机械能，可以看到盒盖飞出/弹出/跳出；
（2）图乙中的气门都关闭，活塞向下运行，气缸容积增大，且上端的火花塞发出电火花，是做功冲程，在这一过程中，内能是转化为机械能的；
图丙中的气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，此时机械能转化为内能，与电子式火花发生器的能量转化相反；
（3）因为汽油机在一个工作循环中，飞轮转动两圈，对外做功一次，故可得出则每秒做功的次数为
【点睛】
此题要考查了内燃机工作原理及过程，并从能量转化的角度与电子式火花发生器的工作原理进行了比较，同时考查了做功冲程与压缩冲程的区分。
14、1； ④。
【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2] 当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
15、温度的变化 电流
【详解】[1]由于密闭容器中空气受热膨胀使U形管中液柱升高，所以通过比较两个U形管中液面高度比较密闭空气的温度的变化；
[2]此装置中两电阻阻值相同，串联电路保证了通电时间相同，只有电流不同，所以此装置是探究通电导体产生的热量跟电流的关系。
16、小于 5.25×104 1.575×105
【解析】在整个过程中冰与水的质量相等，用相同的加热器加热，在相等时间内吸收的热量相等，
设在1min内吸收的热量为Q，由图示可知，AB段的加热时间为2min，则吸收的热量：Q1=2Q=c1m△t1=c1×0.5kg×[0℃-（-40℃）]=20c1，，在CD段的加热时间为16min-8min=8min，吸收的热量：Q2=8Q=c2m△t2=c2×0.5kg×（100℃-0℃）=50c2，；则AB段的比热容小于CD段的比热容；
在CD段吸收的热量：Q2=8Q=c2m△t2=4.2×103J/（kg•℃）×0.5kg×（100℃-0℃）=2.1×105J，则Q=2.625×104J，在AB段吸收的热量：Q1=2Q=2×2.625×104J =5.25×104J；在BC段吸收的热量：QBC=6Q=6×2.625×104J =1.575×105J。
三、实验题
17、串联 做功 相同 相等 弱 换用阻值不同的电阻 换用同种质量和初温相同的液体
【解析】（1）由图可知，该电路为串联电路；电阻丝发热时，电能转化为内能，是通过做功的方式转化的；
（2）实验前，应取相同质量的两种液体分别放入两个相同的容器中；为保证让两个容器中的液体能吸收相同的热量，则电阻丝在相同时间内产生的热量是相同的，即控制甲、乙两个电阻丝的阻值相等；
（3）如果甲瓶中液体温度升高的快，说明甲液体的吸热能力弱；
（4）为了研究与电阻大小的关系，让通过的电流和通电时间相同，加热质量和初温相同的同种液体；故实验改进的地方是：①换用阻值不同的电阻；②换用同种质量和初温相同的液体。
18、B
连接电路时，开关是闭合的 2.2 右 2 0.52
【详解】(1)[1]灯泡正常发光时的电流约为
=0.25A
此时变阻器连入电路的电阻
=16Ω
所以应选择规格为“30Ω 1A”的滑动变阻器B。
(2)[2]测量灯泡额定功率的实验中，灯泡、电流表、滑动变阻器应串联，由灯泡正常发光电路可知电流表应使用0-0.6A量程，由灯泡额定电压知电压表应使用0-3V表量程与灯泡并联，滑动变阻器一上一下接入电路，滑片向左滑动时阻值变小，连接左下方接线柱，如图所示：
(3)[3]连接好电路的最后一根导线时，电压表指针发生偏转，说明连接电路时没有断开开关。
(4)[4]由图乙可知，电压表的量程是0-3V，分度值是0.1V，电压表的示数是2.2V。
[5][6]灯泡正常发光时的电压是2.0V，要使小灯泡正常发光，增大变阻器连入电路的电阻，滑片向右移动。
[7]由图示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.26A，所以灯泡额定功率
P=UI=2V×0.26A=0.52W
19、液面高度差 电阻大小 电流 转换
【详解】（1）电阻发热后，空气温度升高，由于空气热胀冷缩，会导致玻璃管中的液面上升，通过观察液面高度可以比较产生热量的多少．
（2）如图甲，两个电阻串联，通过的电流大小相等，B的电阻大，B产生的热量多，说明电阻产生的热量与电阻的大小有关．
（3）如图乙，用来加热空气的两个电阻大小相等，通过A 的电流大，通过B的电流小，通过对比可以得到结论，电流越大，电阻产生的热量越多．
（4）用液面的高低显示产生热量的多少是转换法，该实验利用了控制变量法和转换法．
四、作图题
20、
【详解】由电路图可知，灯泡应与滑动变阻器并联，电流表应位于干路，滑动变阻器接左下接线柱时，向左移动滑片，电流表示数变大；电路图如图所示；
21、
【详解】为保证用电安全，开关应与用电器串联，且开关与火线相连，故作图如下：
五、计算题
22、 (1)70Ω；(2)95%；(3)200V
【详解】(1)由题中的电路图可知，当只闭合开关S1时，、串联；当S1、S2都闭合时，电路为基本电路；由可知，只闭合开关S1时，电路中的电功率较小，电烤箱处于低温档；当S1、S2都闭合时，电路中的电功率较大，电烤箱处于高温档；由得，的阻值是
串联时电路中的总电阻
因为串联电路中的总电阻等于各部分电阻之和，所以电阻的阻值是
(2)水吸收的热量
由得，低温档加热200s消耗的电能
电烤箱的效率
(3)电能表的表盘转50圈消耗的电能
工作时间t=1.2min=0.02h，电烤箱处于高温挡时的实际功率
由可得实际电压
答：(1)电路中的阻值为70Ω；
(2)电烤箱的效率是95%；
(3)此时家中实际电压是200V。
23、（1）300m；（2）1.5J；（3）3.
【分析】根据图象中的体现形状，分析物体的运动状态，再根据速度公式v=、功的公式W=Fs=Gh、功率公式P=Fv，代入数值可求路程、功和功率.
【详解】(1)由题可知,运动员在0−15s下落的路程为=210m，由图象可知，15s后运动员以6m/s的速度做匀速直线运动，则运动员在15−30s通过的路程为：=v=6m/s×15s=90m；
运动员通过的总路程为：s= =210m+90m=300m；
(2)运动员下落的高度为：h=s=300m；重力做的功：W=Gh=500N×300m=1.5×J；
(3)匀速下降时，重力做功的功率：P=Fv=Gv=500N×6m/s=3×W；
答案为：(1)运动员下落的总路程为300m；(2)重力做的功为1.5×J；(3)匀速下降时重力做功的功率为3×W.
××牌电烤箱
额定电压
220V
额定
功率
高温档
1210W
低温档
440W
电源频率
50Hz
