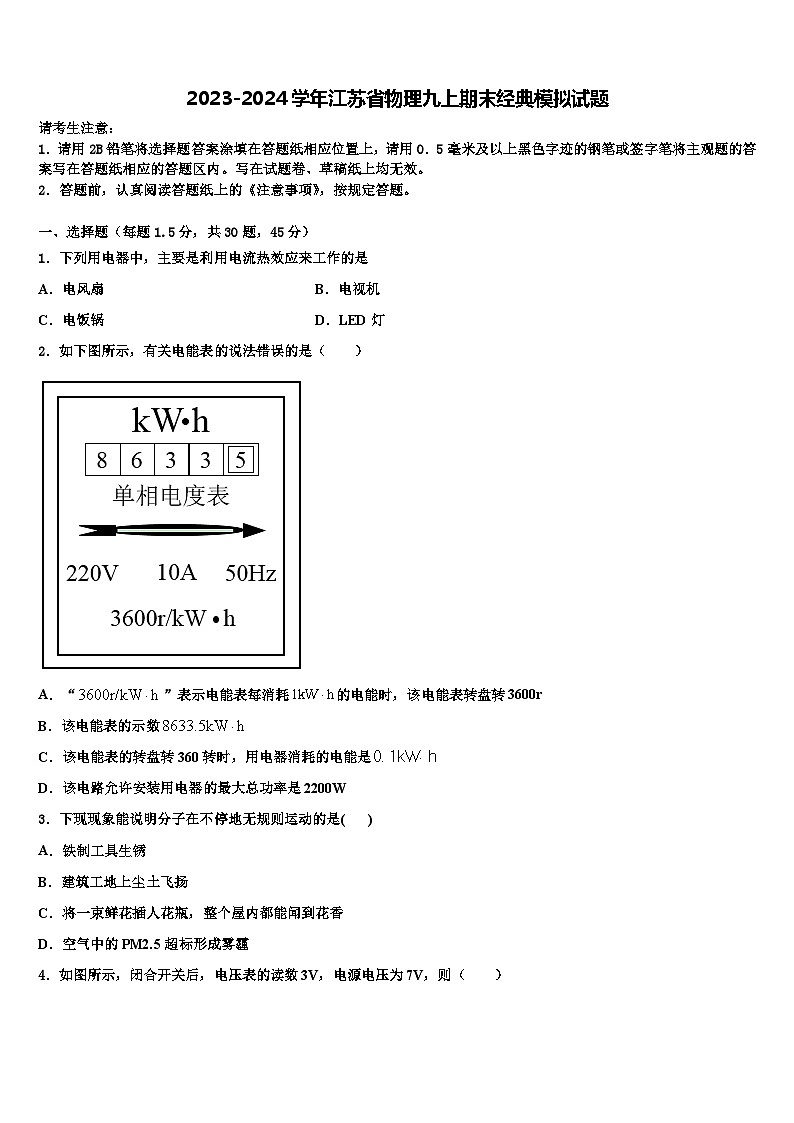

2023-2024学年江苏省物理九上期末经典模拟试题

这是一份2023-2024学年江苏省物理九上期末经典模拟试题，共23页。试卷主要包含了如图所示电路，电源电压保持不变等内容，欢迎下载使用。

1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．下列用电器中，主要是利用电流热效应来工作的是
A．电风扇B．电视机
C．电饭锅D．LED灯
2．如下图所示，有关电能表的说法错误的是（ ）
A．“”表示电能表每消耗的电能时，该电能表转盘转3600r
B．该电能表的示数
C．该电能表的转盘转360转时，用电器消耗的电能是
D．该电路允许安装用电器的最大总功率是2200W
3．下现现象能说明分子在不停地无规则运动的是( )
A．铁制工具生锈
B．建筑工地上尘土飞扬
C．将一束鲜花插人花瓶，整个屋内都能闻到花香
D．空气中的PM2.5超标形成雾霾

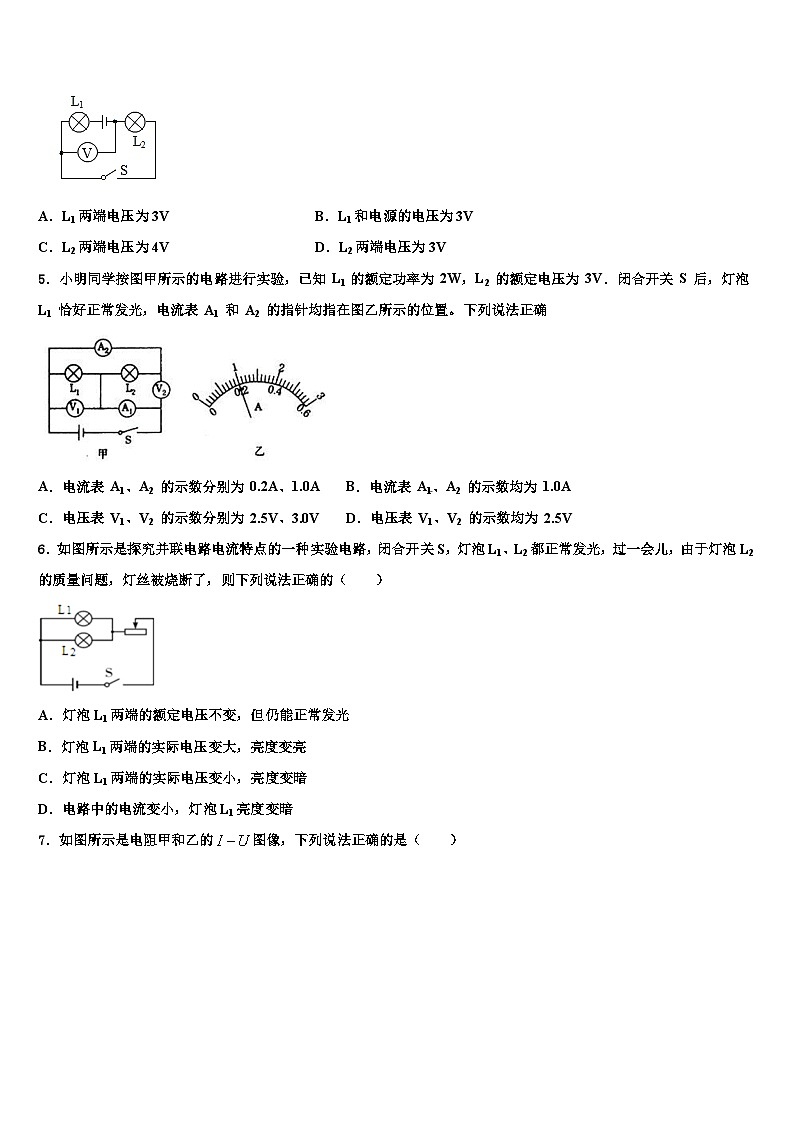

4．如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（ ）
A．L1两端电压为3VB．L1和电源的电压为3V
C．L2两端电压为4VD．L2两端电压为3V
5．小明同学按图甲所示的电路进行实验，已知 L1 的额定功率为 2W，L2 的额定电压为 3V．闭合开关 S 后，灯泡 L1 恰好正常发光，电流表 A1 和 A2 的指针均指在图乙所示的位置。下列说法正确
A．电流表 A1、A2 的示数分别为 0.2A、1.0AB．电流表 A1、A2 的示数均为 1.0A
C．电压表 V1、V2 的示数分别为 2.5V、3.0VD．电压表 V1、V2 的示数均为 2.5V
6．如图所示是探究并联电路电流特点的一种实验电路，闭合开关S，灯泡L1、L2都正常发光，过一会儿，由于灯泡L2的质量问题，灯丝被烧断了，则下列说法正确的（ ）
A．灯泡L1两端的额定电压不变，但仍能正常发光
B．灯泡L1两端的实际电压变大，亮度变亮
C．灯泡L1两端的实际电压变小，亮度变暗
D．电路中的电流变小，灯泡L1亮度变暗

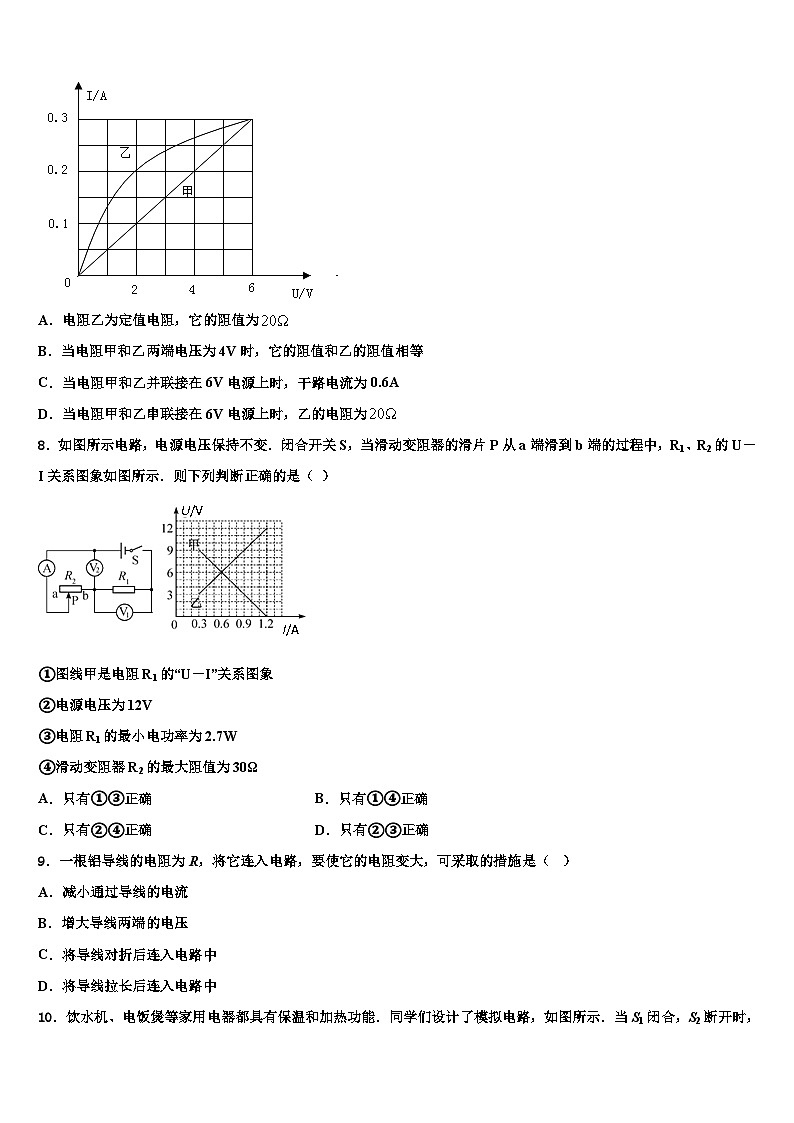

7．如图所示是电阻甲和乙的图像，下列说法正确的是（ ）
A．电阻乙为定值电阻，它的阻值为
B．当电阻甲和乙两端电压为4V时，它的阻值和乙的阻值相等
C．当电阻甲和乙并联接在6V电源上时，干路电流为0.6A
D．当电阻甲和乙串联接在6V电源上时，乙的电阻为
8．如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U－I关系图象如图所示．则下列判断正确的是（ ）
①图线甲是电阻R1的“U－I”关系图象
②电源电压为12V
③电阻R1的最小电功率为2.7W
④滑动变阻器R2的最大阻值为30Ω
A．只有①③正确B．只有①④正确
C．只有②④正确D．只有②③正确
9．一根铝导线的电阻为R，将它连入电路，要使它的电阻变大，可采取的措施是（ ）
A．减小通过导线的电流
B．增大导线两端的电压
C．将导线对折后连入电路中
D．将导线拉长后连入电路中
10．饮水机、电饭煲等家用电器都具有保温和加热功能．同学们设计了模拟电路，如图所示．当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态．其中不符合上述要求的.
A．B．
C．D．
11．在“比较不同物质吸热的情况”的实验中，用加热时间的长短表示吸收热量的多少，下列研究问题的方法中与之相同的是
A．探究磁场时，引入“磁感线”的概念
B．研究电阻的串、并联时，引入“总电阻”的概念
C．保持电压不变，探究通过导体的电流与电阻的关系
D．探究电热与哪些因素有关的实验中，通过液体温度变化反映电流产生热量的多少
12．超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作
A．远距离大功率输电的导线B．电饭煲的发热电阻丝
C．白炽灯泡的灯丝D．家用保险丝
13．关于地磁场，下列说法中正确的是（ ）
A．地磁场的 N 极在地理的南极附近
B．北京地区地磁场的方向是指向南方的
C．地磁场的两极与地理的两极完全重合
D．仅在地磁场的作用下，可自由转动的小磁针静止时，N极指向地理的南极附近
14．如图，闭合开关S时两灯泡都不亮，电流表指针几乎不动，电压表指针有明显偏转，则该电路的故障可能是（ ）
A．电流表开路或接线柱未接好
B．从a点到L2到b的电路中有短路
C．L2灯丝断了或L2灯座接线柱未接好
D．电流表、两个灯泡都坏了
15．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ）
A．通过电阻R1的电流为0.5A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A1示数变大
16．如图是探究流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，下列说法正确的是
A．该实验装置是为了探究电流产生的热量与电阻大小的关系
B．通电一段时间后，右侧U型管内液面高度差比左侧大
C．该实验装置是为了探究电流产生的热量与电流大小的关系
D．该实验装置是利用U型管中液体的热胀冷缩来反映电阻丝放出热量的多少
17．下列图中的做法符合安全用电与保护原则的是（ ）
A．在落地高压线附近行走
B．多个大功串用电器接在同一插排上
C．开关接零线
D．电水壶使用三孔插座
18．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L突然熄灭，两个电表中只有一个电表的示数变小．若整个装置除了灯L和电阻R以外，其余都完好，那么下列判断中正确的是（ ）
A．一定是灯L断路
B．一定是电阻R断路
C．可能是灯L短路
D．可能是电阻R短路
19．下列电路图与实物图一致的是
A．B．
C． D．
20．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是
A．将导线拉长后使用
B．将导线对折后使用
C．给导线加热
D．改变导线两端的电压
21．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．通过导体乙的电流与其两端的电压成正比
C．当导体甲两端的电压为2V时，通过导体甲的电流为 0.2A
D．将两导体并联后接在 3V的电源上时，干路中的电流为 0.6A
22．下列关于内能的说法中正确的是（ ）
A．冰熔化过程中内能增加
B．物体比热容越大，其内能也越大
C．高温物体一定比低温物体的内能大
D．0℃的物体不具有内能
23．关于温度、热量和内能，下列说法正确的是（ ）
A．0℃的冰块，内能一定为零B．温度高的物体，所含的内能一定多
C．温度相同的两物体间不会发生热传递D．物体的温度升高，一定是由于吸收了热量
24．如图是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，为保护电阻，握力大小可通过电压表示数来显示．手握紧时，握力越大电压表的示数越大．则下列电路中符合这一原理的是
A．B．
C．D．
25．下图是汽油机一个工作循环的四个冲程，顺序排列正确的是（ ）
A．甲乙丙丁B．乙丙甲丁C．丁丙乙甲D．丁甲丙乙
26．如图所示的电路中，电阻阻值 R1>R2。闭合开关 S 后，电阻R1、R2两端的电压分别为 U1、U2，通过两个电阻的电流分别为 I1、I2。下列判断中正确的是
A．I1 >I2B．I1=I2
C．U1=U2D．U127．某建筑工地要将同一个箱子从地面搬上二楼，如果分别采用如图所示的两种方式搬运，F1和F2做功的情况，以下判断正确的是（ ）
A．两种方式机械效率一定相等
B．两种方式功率一定相等
C．两种方式所做的总功一定相等
D．两种方式所做的有用功一定相等
28．下列关于导体的说法正确的是 ( )
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．长导线的电阻一定比短导线的电阻大
D．粗导线的电阻一定比细导线的电阻大
29．用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失），如图是A和B的温度随加热时间变化的图象，下列说法正确的是（ ）
A．都加热时间t，液体B吸收热量比较多
B．液体A和液体B升高相同的温度，液体B吸收热量较多
C．液体A的比热容与液体B的比热容之比为2：1
D．液体A的比热容与液体B的比热容之比为2：3
30．一般汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
二、填空题（每空1分，共10题，20分）
31．信阳“毛尖”深受人们喜爱，在制茶过程中，通过加热能使新鲜茶叶中的水分快速汽化，这便是制茶工序中的“杀青”。用高温开水能很快泡出茶香、茶色，这是因为温度越高，______越剧烈。
32．如图甲为小明家7月底家里电能表读数，图乙为家8月底家里电能表读数，则小明家8月份消耗量电能是______。从小明家的电能表可知，当该电表转数是300转时，所消耗的电是_______。
33．如图所示的电路，电源电压不变。调节滑动变阻器滑片P从b移动到a，电流表示数由0.2A变为0.3A，电压表示数也随之变化了3V；当滑片位于a点时，滑动变阻器R消耗的电功率为1.5W。则定值电阻R0=______Ω，电源电压U=______V。
34．热机是把________能转化为_________能的机器．
35．为了使洗后的衣服干得快，应该尽可能将它抖开、挂到通风和______的地方；秋天晾晒粮食时，应尽量将晒场上的粮食摊开，这样做是通过______来提高蒸发速度的。
36．从冰箱中取出的冻鱼在空气中放置一会儿，冻鱼身上出现一层白霜，又过一段时间冻鱼身上的霜变成了水．此过程经历的物态变化是先_______后_______．（均物态变化的名称）
37．小王家电能表的最大额定电流为10A，现有额定功率为40W的灯泡六只、120W的电视一台、800W的电饭锅一个、200W的电冰箱和1000W的空调一台，请问他家这些用电器________（选填“能”或“不能”）同时长时间工作。
38．某节能灯泡包装盒上标有“220V 11W”的字样，当灯泡正常发光时，通过灯泡的电流为_____A．连续通电10s，消耗的电能是_____J。
39．我国北方房屋中的“暖气”用水作为介质，是因为水的_____大．
40．2019年11月3日，太原卫星发射中心用长征四号乙运载火箭成功发射我国首颗亚米级立体测绘卫星“高分七号”，火箭升空过程中，燃料燃烧产生的____能转化为火箭的______能。
三、实验题（每空1分，共2题，15分）
41．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。
(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。实验数据如下表。
小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。小文不同意小东的观点，提出了实验改进建议。请简述小文的实验改进措施：① ________；
② _________。
(2)请你帮助小文画出他所需要的实验数据记录表_____。
42．小明在探究电流通过导体产生的热量与哪些因素有关的实验中，如图所示，把两段金属丝A、B（已知两金属丝电阻分别为RA、RB，且RA＜RB）串联后，分别放在两个完全相同的烧瓶中接入电路，在烧瓶中加入质量、初温均相同的煤油，a、b是两支完全相同的温度计。闭合开关通电一定时间，可观察到_____（选填“甲”或“乙”）瓶内煤油的温度升高更快些。。此方案可探究_____的关系。
四、计算题（每题10分，共2题，20分）
43．某物理兴趣小组的同学，用煤炉给10dm3的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线．若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J/（kg•℃），煤的热值约为3×107J/kg．求：
（1）煤完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率．
44．将电阻R0（阻值已知）与电阻R1串联后接在电压不变的电源两端，R1的功率为P1；将电阻R0与电阻R2（R2>R1）串联后接在同一电源两端，R2的功率为P2：
(1)若P1=P2，请推导得出R1和R2应满足的关系式。
(2)当R1和R2满足什么条件时，P1>P2？当R1和R2满足什么条件时，P1参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．电风扇工作是电能主要转化为机械能，利用通电导体在磁场中受到力的作用，故A不符合题意；
B．电视机工作是电能主要转化为光能，故B不符合题意；
C．电饭锅工作是电能主要转化为内能，主要是利用电流热效应来工作，故C符合题意；
D．LED灯工作是电能主要转化为光能，故D不符合题意。
2、A
【详解】A．“”表示用电器每消耗的电能时，该电能表转盘转3600r，A项错误，故A项符合题意；
B．电能表的示数，B项正确，故B项不符合题意；
C．电能表表盘转360转消耗的电能为
C项正确，故C项不符合题意；
D．电能表允许接入用电器的最大功率为
D项正确，故D项不符合题意。
故选A。
3、C
【详解】A．铁制工具生锈，是氧化反应，不能说明分子不停运动；
B．建筑工地上尘土飞扬，尘土仍然是宏观物体的运动，不能说明分子不停运动；
C．将一束鲜花插人花瓶，整个屋内都能闻到花香，是扩散现象，是由分子运动形成的，符合题意；
D．空气中的PM2.5超标形成雾霾，是由于固态颗粒物非常小，悬浮在空气中形成的，但不能说明分子不停运动。
故选C。
4、D
【分析】串联电路中各用电器电压之和等于电源电压。
【详解】根据图像灯泡串联，电压表测量L2的电压，电压表为3V，则L2两端的电压为3V，电源电压为7V，L1两端的电压为：
U1=7V-3V=4V；
故D正确。
故选D。
5、D
【详解】因为开关闭合后，两灯泡并联，电流表A1测量干路电流，电流表A2测量L2中的电流，电流表 A1和 A2的指针均指在图乙所示的位置，故电流表A1选用0~3A量程，电流表A2选用0~0.6A量程。因此电流表A1和A2的示数分别为I1=1A，I2=0.2A；
则通过L1中的电流：
IL1=I1−I2=1A−0.2A=0.8A，
因为灯泡L1恰好正常发光，所以灯泡两端的电压为：
UL1===2.5V，
则两个电压表的示数均为2.5V。
故选D。
6、B
【详解】L2的灯丝被烧断后，电路中的电阻变大，电流变小，根据公式滑动变阻器两端的电压变小，因为电源电压不变，所以L1的电压变大，根据公式可知L1实际功率变大，所以L1变亮。
故选B。
7、C
【解析】A．由图像可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；
B．由图像可知，当电阻甲和乙两端电压为4V时，它们的电流不相等，根据欧姆定律，所以它们的阻值不相等，故B错误；
C．由图像可知，当电阻甲和乙并联接在6V电源上时，由并联电路中各支路两端的电压相等可知，两灯泡两端的电压为6V，此时两个灯的电流都是0.3A，根据并联电路的电流特点可知
故C正确；
D．当电阻甲和乙串联接在6V电源上时，一定满足 ，而且
由图像可知，当时的电流为0.2A，所以
故D错误。
故选C。
8、C
【详解】滑动变阻器的滑片P从a端滑到b端的过程中，R1减小，总电阻减小，电流增大，所以R1两端电压增大，故R1的U-I图象是图乙， R2的U-I图象是图甲；滑片P在a点时阻值最大，电路中电流最小，电阻R1电功率最小，由U-I图象可知最小电流Imin=1．3A，R1两端电压U1=3V，R2两端电压U2=9V，所以电源电压U=U1+U2=3V+9V=12V；所以滑动变阻器的最大阻值为R2max=U2/Imin=9V/1．3A=31Ω；R1的最小电功率P1min=U1×Imin=3V×1．3A=1．9W；所以②④正确，故选C．
9、D
【详解】电阻是导体的一种性质，其大小与其材料、长度、横截面积有关，与通过导体的电流及两端的电压无关，铝导线材料确定，则要使其电阻变大可将其拉长，增大长度同时减小横截面积，故选D。
10、D
【详解】A、两电阻并联，分别由开关控制，当S1闭合，S2断开时，只有一个电阻工作，为保温状态；当S1、S2都闭合时，两电阻同时工作，为加热状态．故A符合要求；
B、两电阻并联，S1位于干路，S2位于R2所在支路，当S1闭合，S2断开时，只有一个电阻工作，为保温状态；当S1、S2都闭合时，两电阻同时工作，为加热状态．故B符合要求；
C、当S1闭合，S2断开时，两电阻串联，电阻较大，功率较小，为保温状态；当S1、S2都闭合时，R2被短路，只有R1工作，电阻较小，功率较大，为加热状态．故C符合要求；
D、当S1闭合，S2断开时，只有一个电阻R1工作，为保温状态；当S1、S2都闭合时，电源被短路，会烧坏电源，甚至引起火灾，故D不符合要求；
故选D．
【点睛】
要注意设计电路时，电源不能出现短路，电源短路时会烧毁电源、导线，甚至引起火灾，所以一定要避免，且所有用电器都不会工作．
11、D
【解析】在“比较不同物质吸热的情况”实验时，不同物质吸收热量的多少不能直接测量，通过测量加热时间的长短来比较吸热的多少，采用的是转换法．
【详解】A．探究磁场时，引入“磁感线”的概念，可以形象地描述磁场的特点和分布规律，采用的是模型法．故A不符合题意；
B．研究电阻的串、并联时，引入“总电阻”的概念，采用的是等效替代法．故B不符合题意；
C．保持电压不变，探究通过导体的电流与电阻的关系，采用的是控制变量法．故C不符合题意；
D．探究电热与哪些因素有关的实验中，通过液体温度变化反映电流产生热量的多少，采用的是转换法．故D符合题意．
故选D．
12、A
【解析】超导材料电阻为零。根据焦耳定律可知，电流通过超导体不会发热，所以不能应用于发热电阻丝、白炽灯灯丝、保险丝，最适合用来制作远距离大功率输电的导线，这样，电能在导线上就没有热损耗。故选A。
13、A
【解析】A. 地理两极和地磁两极相反，地磁场的N极在地理的南极附近，故A正确；B. 北京地区地磁场向由北南，外部空间的场方向是南向北，故B错误；C. 地磁场北极和地球的两极有一定的夹角，故C错误；D. 可自由转动的小磁针，仅受地磁场的影响，静止时，N极总是指向地理的北极方向，故D错误．故选A.
14、C
【详解】A．电流表开路或接线柱未接好，电路中发生断路，电流表和电压表都无示数，不符合题意，故A不符合题意；
B．从a经过L2到b的电路中有短路，电压表被短路，电压表没有示数，故B不符合题意；
C．L2灯丝断了或L2灯座接线柱未接好，电压表串联在电路中，相当于电路断路，电路中没有电流，电流表无示数，电压表并联在电源的两端，电压表有示数，并且等于电源电压，故C符合题意；
D．电流表、两个灯泡都坏了，电路发生断路，因此电流表和电压表无示数，故D不符合题意。
故选C。
15、C
【解析】分析：由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；根据并联电路的电流特点求出通过电阻R1的电流，再根据并联电路的电压特点求出电源的电压，利用欧姆定律求出电阻R1的阻值，若断开开关S2，只有R1支路的电流，判断出电流表A1示数的变化．
解答：由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流：，故A错误；又因为并联电路中各支路两端的电压相等，故根据欧姆定律可得，电源的电压：
，故B错误；电阻R1的阻值： ，故C正确．若断开开关S2，电流表A1只测量R2的电流，电流表A1示数变小，故D错误．
故选C．
【点睛】本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的计算题．
16、D
【详解】装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联,根据串联电路的电流特点可以知道,右端两个电阻的总电流和左端的电阻电流相等,即,两个5Ω的电阻并联,根据并联电路的电流特点知,两电阻阻值相等,则支路中电流相等,,所以右边容器中的通过电阻的电流是左侧通过电流的一半,即是研究电流产生的热量与电流的关系，由可以知道,左边容器中的电阻产生的热量多,温度升得较快;因此通电一段时间后,玻璃管左侧液面高度差更大,故A、B、C错误；该实验装置是利用U型管中空气的热胀冷缩来反映热的多少,虽然产生热量的多少不能直接观察,但可以通过U型管液面高度差的变化来反映,故D正确. 所以D选项是正确的.
17、D
【分析】
【详解】
A．在落地高压线附近行走，会发生跨步电压触电，不符合安全用电与保护原则，故A不符合题意；
B．多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B不符合题意；
C．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C不符合题意；
D．电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D符合题意。
故选D。
18、B
【详解】整个装置除了灯L和电阻R以外，其余都完好。首先考虑灯L，若灯L发生短路，则电压表和电流表示数都变大；若灯L断路两表示数都变小，所以均不符合题意。然后考虑电阻R，若电阻R被短路，则灯L发光，不符合题意；若电阻R断路，灯L不亮，电压表示数变大，电流表示数变小，符合题意。故选B。
19、A
【详解】根据电流方向分析实物电路：电流分别经过开关S、灯L1和L2，回到电源负极．即电流会依次流过两灯，两灯串联．
A图，两灯串联，故A正确；
B图，开关断开时，两灯串联，开关闭合时，L1被短路，只有L2接入电路，故B错误；
C图，开关接在L2所在的支路，故C错误；
D图，两灯不是串联，开关位于干路，故D错误．
20、D
【解析】由于导体电阻是导体本身的一种性质，其大小由导体的材料、长度、横截面积决定，还跟导体的温度有关，而跟导体两端的电压和通过导体的电流无关；
【详解】A．选项增大了导体的长度、减小了横截面积，故A错误；
B．选项缩短了导体的长度、增大了横截面积，故B错误；
C．选项改变了导体的温度，故都可以改变电阻的大小，故C错误；
D．选项只是改变导体的中的电压，无法改变电阻，故D错误。
故选D。
21、B
【详解】A．由图象知道，当通过甲、乙的电流都0.3A时，乙两端电压大于甲两端电压，由知道，乙的电阻大于甲，故A错误；
B．由图象知道，通过导体乙的电流与两端的电压成正比例函数，即通过导体乙的电流与两端的电压成正比，故B正确；
C．当导体甲两端的电压为2V时，从图象知道通过甲的电流为0.4A，故C错误；
D．由并联电路的电压特点知道，当导体甲与乙并联后接入电路后它们的电压相等，当UA＝UB＝3V时，IA＝0.6A，IB＝0.3A，干路中的电流是：
I＝IA+IB＝0.6A+0.3A＝0.9A，
故D错误．
22、A
【解析】A．冰熔化过程中吸收热量，内能增加．故A正确；
BC．物体的内能与其质量、温度、状态等有关，与比热容无关，所以比热容大的物体，内能不能确定；高温物体不一定比低温物体内能大．故B、C错误；
D．一切物体在任何温度下都具有内能．所以0℃的物体仍然具有内能．故D错误．
故选A．
23、C
【解析】A．因为一切物体的分子都在不停的做无规则运动，所以一切物体都具有内能，因此0℃的冰块，内能不为0；故A错误；
B．热量是一过程量，描述它的术语是“吸收”和“放出”，不能用含有，故B错误；
C．发生热传递的条件是：有温度差，所以两个温度相同的物体不发生热传递，故C正确；
D．物体温度升高，不一定吸收了热量，也可能是对它做了功，故D错误。
24、B
【详解】A．电压表串联到电路中了，可排除，该选项错误；
B．此电路为串联电路，当握力增加时，滑动变阻器的电阻变大，根据分压原理，所分得电压增大，所以电压表示数变大，该选项正确；
C．此电路为并联电路，电压表测得是两电阻两端的电压，且始终等于电源电压，电压表示数不变，可排除，该选项错误；
D．此电路为串联电路，电压表测R0两端的电压，当握力增大时，滑动变阻器的电阻变大，所分得电压增大，总电压不变，则R0两端的电压变小，所以电压表示数减小，排除，该选项错误．
25、C
【详解】甲图排气门开启，活塞上行，排出废气，是排气冲程；乙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，将内能转化为机械能；丙图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，将机械能转化为内能；丁图进气门开启，活塞下移，空气和汽油混合物流入汽缸，是吸气冲程；故正确排列顺序应该为：丁丙乙甲，故应选C．
26、B
【详解】由图可知，电阻R1、R2串联。
AB．串联电路中各处电流都相等，即I1=I2，故B正确，A错误；
CD．I1=I2，R1>R2，由U=IR可知U1＞U2，故CD错误。
27、D
【解析】A．有用功相同，总功不同，机械效率等于有用功和总功的比值，所以机械效率也不同，故A错误．
B．搬运时间不知道，无法比较功率的大小，故B错误．
C．但额外功不同，总功等于额外功与有用功之和，所以总功不同，故C错误，
D．两只搬运方式所做的有用功根据公式W=Gh可知是相同的，故D正确．
28、A
【解析】A．一根金属丝被均匀拉长后，材料、温度不变，长度增加，横截面积减小，故它的电阻将变大，故A正确；
B．电阻是导体对电流的阻碍作用，与导体通不通电没有关系，B说法错误；
CD．导体电阻与导体的长短、粗细、材料、温度有关，研究和总结结论时，要运用控制变量的方法，CD说法均错，
故选A．
29、C
【详解】A．两种质量相等、初始温度也相同的不同液体，分别用两只完全相同的电加热器加热，相同的时间内吸收的热量相等，故A错误；
B．由图象可以看出，当升高的温度相同时，A的加热时间更长，说明A吸收的热量更多，故B错误；
CD．在质量相等、加热相同的时间t(吸收的热量相同)时，A的温度升高20℃，B的温度升高40℃，由公式c=可知A与B的比热容之比为2:1，故C正确，D错误。
故选C。
30、B
【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．
【详解】在汽油机一个工作循环的四个冲程中，压缩冲程活塞向上运动，压缩燃料混合物对其做功，使气缸内的气体的内能增加，温度升高，故是将机械能转化为内能，故B正确．
故选B．
【点睛】
此题主要考查了内燃机的四个冲程及能量转化情况，是一道基础性题目．
二、填空题（每空1分，共10题，20分）
31、分子的无规则运动
【详解】因为温度越高，分子的无规则运动越剧烈，所以用高温开水才能很快泡出茶香、茶色。
32、150 0.5
【详解】[1]小明家8月份消耗的电能
[2]由题图可知，该电表转动600转是消耗1的电能，所以当该电表转数是300转时所消耗的电是0.5。
33、30 14
【详解】由电路图知道，电阻R0 与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
[1]由于串联电路中的总电压等于各分电压之和，所以，由知道，当电路中的电流I=0.2A时，电源的电压
U=IR0 +U滑 =0.2A×R0 +U滑
则
U滑 =U-0.2A×R0 ----------①
当电路中的电流I′=0.3A时，电源的电压
U=I′R0 +U滑 ′=0.3A×R0 +U滑′
则
U滑 ′=U-0.3A×R0 ----------②
由于电压表示数改变了3V，所以
U滑 -U滑′=（U-0.2A×R0 ）-（U-0.3A×R0 ）=3V
解得R0 =30Ω
[2]当滑片位于a点时，电路中的电流I′=0.3A，变阻器R消耗的电功率为1.5W，由P=UI知道，滑动变阻器两端的电压
则电源的电压：
U=I′R0 +U滑′=0.3A×30Ω+5V=14V
34、内 机械_
【解析】解答：热机是利用内能来工作的机器，其中能量的转化是将内能转化为机械能．
35、向阳 增大面积
【详解】[1]为了使洗后的衣服干得快，应该把衣服抖开增大水的表面积、把衣服挂到通风口加快水表面空气的流速、把衣服挂在向阳处提高水的温度来加快水蒸发。
[2]将粮食摊开，增大水的表面积，来加快水的蒸发。
36、凝华 熔化
【详解】刚取出的冻鱼温度很低，空气中的水蒸气遇到冷的冻鱼直接变为固态小冰晶，物质由气态直接变为固态，故该过程的物态变化为凝华；过一段时间冻鱼身上的霜变成了水，物质由固态变为液态，是熔化过程．
37、不能
【详解】家庭电路的电压是220V，小王家电能表的最大额定电流为10A，根据P=UI可得，这个电能表所在的电路中，用电器的总功率最大为
P=UI=220V10A=2200W
串、并联电路中，用电器的总功率都等于各用电器功率之和，故小王家现有用电器的总功率为
40W6+120W+800W+200W+1000W=2360W2200W
所以，他家这些用电器不能同时长时间工作。
38、0.05 110
【详解】[1]因为P＝UI，所以灯泡正常发光的电流为：
I＝＝＝0.05A；
[2]因为P＝，所以灯泡消耗的电能为：
W＝Pt＝11W×10s＝110J。
39、比热容
【详解】北方房屋中的“暖气”用水作为介质，是因为水的比热容较大，在相同条件水可以放出更多的热量．
40、内 机械
【详解】[1][2]燃料燃烧后产生的内能转化为火箭的机械能，推动火箭运动。
三、实验题（每空1分，共2题，15分）
41、应该使用不同规格的电阻R1和R2 应该把电压表V并联在滑动变阻器的两端
【详解】(1)[1]从表中数据可知，电压表V1与V2的示数相同，而串联电路电流相等，根据可知，R1和R2的阻值大小相等，应该让R1和R2的阻值大小不等，这样就不会得出串联电路中各用电器两端电压相等这种结论；
[2]应该把电压表V并联在滑动变阻器的两端，这样可以通过探究三个电压表的示数关系，从而探究串联电路中用电器两端电压的关系；
(2)[3]三个电压表，那么每次实验要记录三组数据，实验数据记录表如下表所示。
42、乙 电流产生的热量与导体电阻的大小的关系
【详解】[1]由图可知，两电阻丝串联，RA＜RB，IA=IB，通电时间t相同，由Q=I2Rt可知，电流产生的热量：
因为甲乙两个完全相同的烧瓶里装有等质量的煤油，所以乙烧瓶内煤油温度升高的快；
[2]由此可知，该实验可以探究，当通过的电流和通电时间相同时，电流产生的热量与导体电阻的大小的关系。
四、计算题（每题10分，共2题，20分）
43、（1）6×107J；（2）2.52×106J；（3）4.2%．
【详解】(1)煤完全燃烧产生的热量:
;
(2)水吸收的热量:
;
(3)煤炉烧水时的热效率:
.
【点睛】
(1)已知煤的质量和热值,利用Q=mq可求得煤完全燃烧产生的热量;
(2)已知水的质量和升高的温度值,利用吸热公式求水吸收的热量;
(3)烧水时的热效率等于水吸收的热量与燃料完全燃烧放出的热量之比.
44、 (1)若 P1=P2，R1和R2应满足的关系式为；
(2)当时，P1>P2；当时，P1【详解】解：(1)设电源电压为U，当电阻R0与电阻R1串联时，此时电路中电流为
所以，R1的功率为
当电阻 R0与电阻 R2（R2＞R1）串联后接在同一电源两端，此时电路中电流
所以，R2的功率为
若P1=P2，则
化简得
因为R2＞R1，所以。
(2) P1>P2时，即
化简得
因为R2＞R1，所以
P1化简得
因为R2＞R1，所以
答：(1) 若 P1=P2，R1和R2应满足的关系式为；
(2) 当时，P1>P2；当时，P1U1/V
0.8
1.2
1.5
1.8
2.2
2.5
U2/V
0.8
1.2
1.5
1.8
2.2
2.5
U/V
U1/V
U2/V
U/V
U1/V
U2/V
