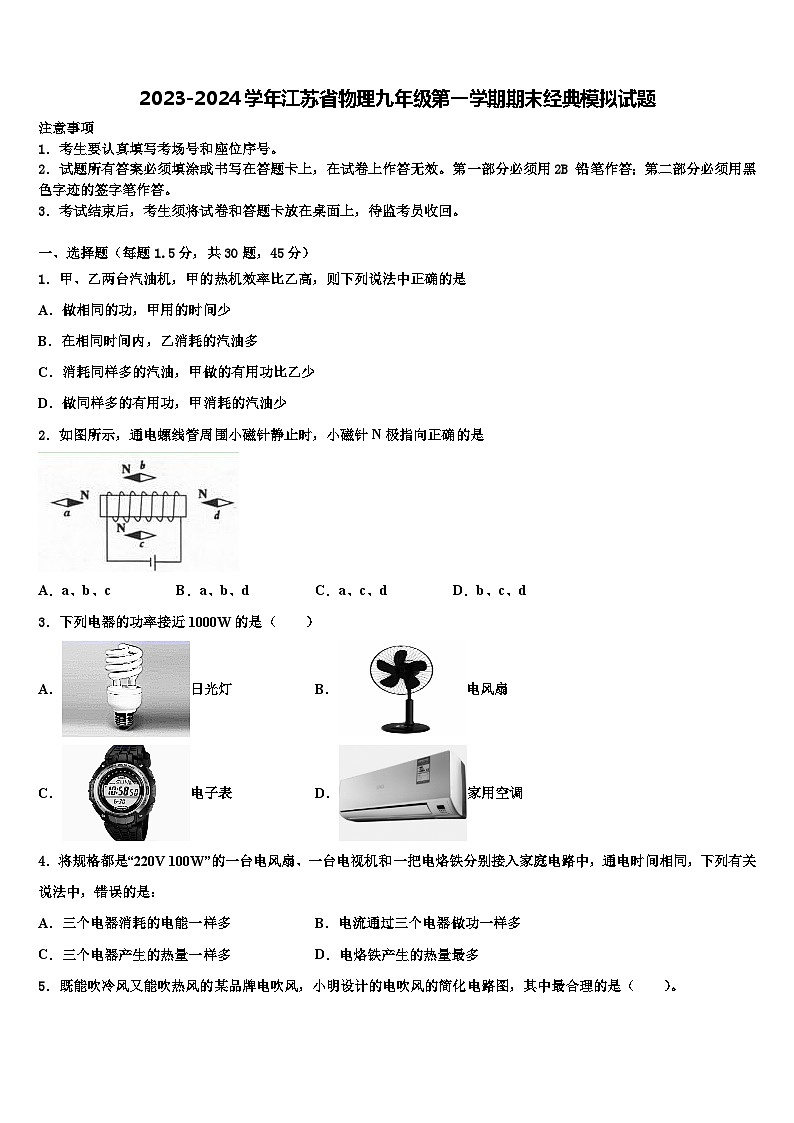

2023-2024学年江苏省物理九年级第一学期期末经典模拟试题
展开
这是一份2023-2024学年江苏省物理九年级第一学期期末经典模拟试题，共24页。试卷主要包含了考生要认真填写考场号和座位序号，在国际单位制中，电功的单位是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．甲、乙两台汽油机，甲的热机效率比乙高，则下列说法中正确的是
A．做相同的功，甲用的时间少
B．在相同时间内，乙消耗的汽油多
C．消耗同样多的汽油，甲做的有用功比乙少
D．做同样多的有用功，甲消耗的汽油少
2．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是
A．a、b、cB．a、b、dC．a、c、dD．b、c、d
3．下列电器的功率接近1000W的是（ ）
A．日光灯B．电风扇
C．电子表D．家用空调
4．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多D．电烙铁产生的热量最多

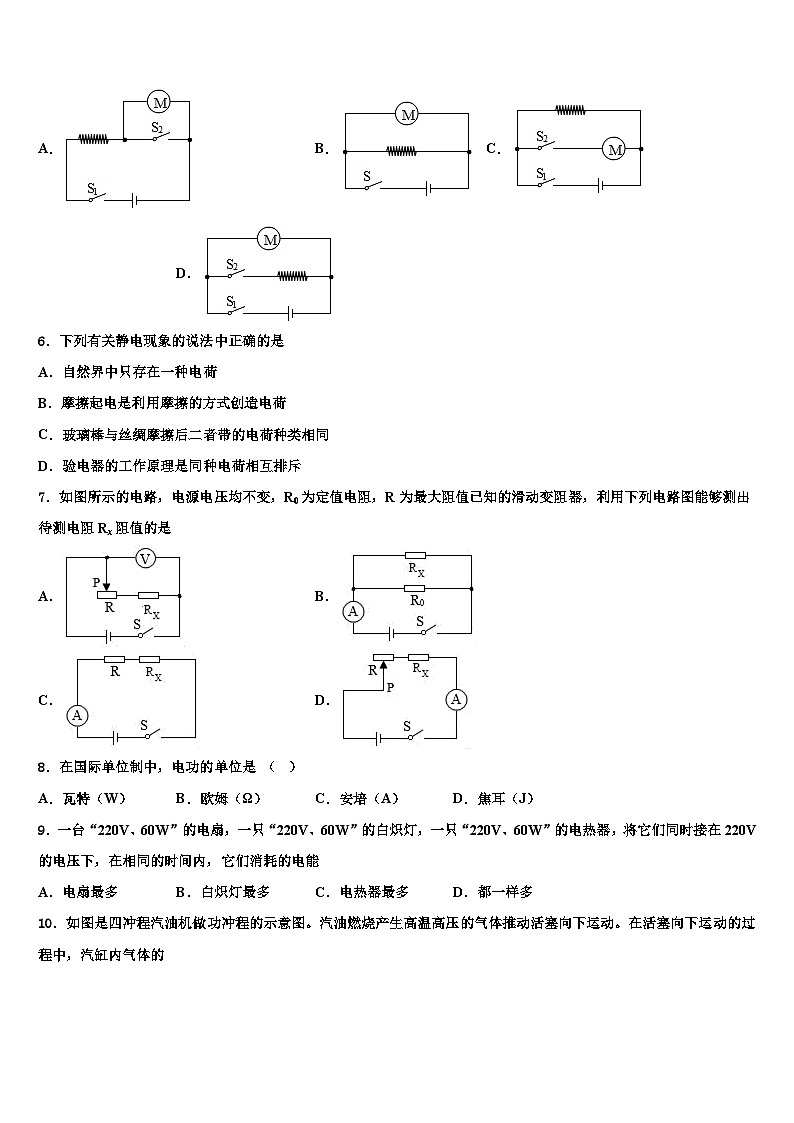

5．既能吹冷风又能吹热风的某品牌电吹风，小明设计的电吹风的简化电路图，其中最合理的是（ ）。
A．B．C．D．
6．下列有关静电现象的说法中正确的是
A．自然界中只存在一种电荷
B．摩擦起电是利用摩擦的方式创造电荷
C．玻璃棒与丝绸摩擦后二者带的电荷种类相同
D．验电器的工作原理是同种电荷相互排斥
7．如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是
A．B．
C．D．
8．在国际单位制中，电功的单位是 （ ）
A．瓦特（W）B．欧姆（Ω）C．安培（A）D．焦耳（J）
9．一台“220V、60W”的电扇，一只“220V、60W”的白炽灯，一只“220V、60W”的电热器，将它们同时接在220V的电压下，在相同的时间内，它们消耗的电能
A．电扇最多B．白炽灯最多C．电热器最多D．都一样多

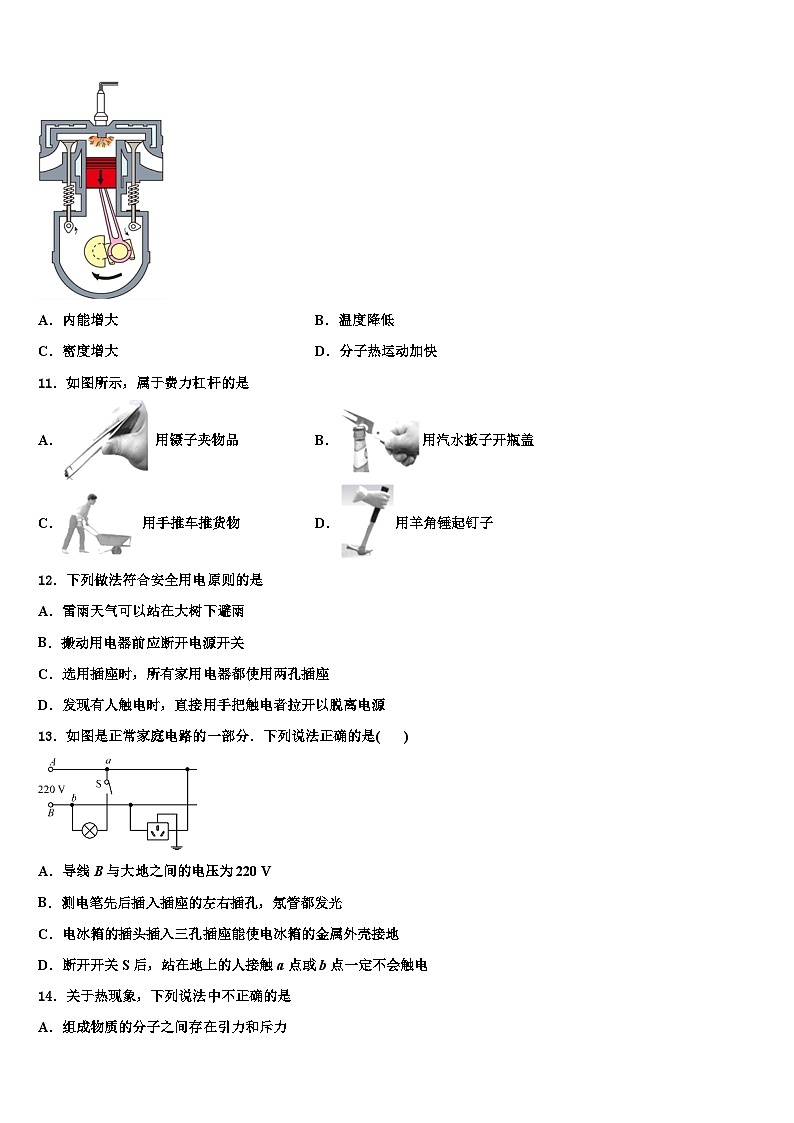

10．如图是四冲程汽油机做功冲程的示意图。汽油燃烧产生高温高压的气体推动活塞向下运动。在活塞向下运动的过程中，汽缸内气体的
A．内能增大B．温度降低
C．密度增大D．分子热运动加快
11．如图所示，属于费力杠杆的是
A．用镊子夹物品B．用汽水扳子开瓶盖
C．用手推车推货物D．用羊角锤起钉子
12．下列做法符合安全用电原则的是
A．雷雨天气可以站在大树下避雨
B．搬动用电器前应断开电源开关
C．选用插座时，所有家用电器都使用两孔插座
D．发现有人触电时，直接用手把触电者拉开以脱离电源
13．如图是正常家庭电路的一部分．下列说法正确的是( )
A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
14．关于热现象，下列说法中不正确的是
A．组成物质的分子之间存在引力和斥力
B．在热传递过程中，吸收热量的物体温度一定升高
C．在四冲程内燃机中，做功冲程的功能是将内能转化为机械能
D．温度低于 0℃的室外，仍有水蒸气存在
15．甲、乙、丙三根镍铭合金线。甲、乙粗细相同，甲比乙短，乙、丙长短一样，乙比丙粗，则三根导线按其电阻由大到小排列是（ ）
A．R甲>R乙>R丙B．R甲>R丙>R乙
C．R乙>R甲>R丙D．R丙>R乙>R甲
16．如图所示的四种家用电器中，主要利用电流热效应工作的是
A． 抽油烟机B．电冰箱
C． 电暖气D．电视机
17．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。关于这两种接法，下列说法中正确的是（ ）
A．甲图适合测量阻值较大的电阻，误差会减小
B．乙图适合测量阻值较大的电阻，误差会减小
C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小
D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大
18．下列用电器工作时，将电能转化为机械能的是( )
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车
19．洗衣机、电冰箱这些家用电器使用三线插头的目的是
A．插头的造型美观B．节约用电
C．插入插座更稳固D．防止触电
20．关于分子动理论与内能，下列说法正确的是（ ）
A．液体不易被压缩是因为分子间存在引力
B．炒菜是通过做功的方式改变菜的内能
C．一桶水的比热容比一杯水的比热容大
D．扩散现象说明分子在不停地运动，分子间有间隙
21．通常情况下，你笔袋中的学习用品中属于导体的是
A．钢尺 B．橡皮 C．胶带纸 D．塑料笔套
22．某同学利用如图所示的电路测量小灯泡的电阻，小灯泡标有“1．5 V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。关于该实验，下列说法正确的是( )
A．第1次实验记录的电流表示数是错误的
B．多次实验的目的是为了减小误差
C．5次实验中小灯泡正常发光时的电阻最小
D．从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向左滑动
23．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为2.50
B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗
C．向右移动滑片时,电压表V2与电流表A的示数之比不变
D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J
24．下列家用电器中，工作电流最小的是（ ）
A．空调器B．洗衣机C．微波炉D．电子钟
25．质量相等、由不同物质组成的甲、乙两个物体，升高相等的温度时，甲吸收的热量比乙吸收的热量多，则（ ）
A．甲的比热容大于乙的比热容B．甲的比热容小于乙的比热容
C．甲与乙的比热容一样大D．无法比较甲、乙的比热容
26．如图，用酒精灯给试管中的水加热。一段时间后橡皮塞被冲开，下列说法正确的是（ ）
A．酒精灯中酒精的质量越大酒精的热值越大
B．酒精燃烧时将化学能转化为内能
C．试管内的水蒸气推动橡皮塞时，水蒸气的内能不变
D．橡皮塞被冲开的能量转化情况与内燃机压缩冲程相同
27．如所示，一密度均匀的实心物块放在地面上，对地面的压强为p，若沿虚线将该物块切去一部分，留下部分对地面的压强为p'，则（ ）
A．p < p'B．p > p'C．p= p'D．无法判断
28．额定电压均为6V的甲、乙两灯的I﹣U图线如图所示，则下列说法不正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而增大
B．甲、乙两灯的额定功率之比为2∶1
C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2∶3
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1∶9
29．如图所示的电路中，已知定值电阻R1=8Ω，R2=4Ω，灯泡L的额定电压为6V．读出电压表V1的示数为7V，电压表V2的示数为5V，灯泡的额定功率为（ ）
A．3WB．6WC．9WD．12W
30．如图所示，将两个表面平整、干净的铅柱紧压后，它们就会粘在一起，即使在下面吊一个较重的物体也不会被拉开，这个实验表明
A．分子间存在引力B．分子间存在斥力
C．分子在永不停息地运动D．分子间有空隙
二、填空题（每空1分，共10题，20分）
31．一台电动机正常工作时，两端的电压为220 V，通过线圈的电流为10 A，若此线圈的电阻为2 Ω，那么它的电功率是_______W，这台电动机1 min内产生的热量是_______J．这台电动机的效率是_______．
32．如图是奥斯特实验装置，直导线AB是______（南北/东西）方向放置在小磁针上方，接通电路后，观察到小磁针偏转，此现象说明了________；断开开关，小磁针在地磁场的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了______________________.
33．街道上的路灯同时发光同时熄灭，如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为_____联（选填“串”或“并”），此时电路的总电阻比这盏灯没有熄灭前_____（选填“变大”、“变小”）．
34．如图所示电路，电源电压保持不变，灯泡电阻不受温度影响。当开关S断开时电压表示数为10V，当开关S闭合时电压表示数为4V，则灯泡L1与灯泡L2的电阻之比为_________。
35．观察图，将电阻箱示数写在相应空格处。电阻箱的示数为__________。
36．在“复兴号”动车上全列车禁烟，是因为吸烟后会发生_________现象，触发烟雾报警器报警，影响行车安全。酒精和水混合，总体积变小了，是由于分子间有_________。
37．将一根粗细均匀的镍铬合金丝截成长短不同的两段，不考虑温度对电阻的影响，则R长____R短；若将它们并联接入电路中，则U长_______U短．（以上均选填“>”、“=”或“<”）
38．直流电动机是利用通电线圈在_____中要受到力的作用而转动的原理制成的，在电熨斗、电磁继电器、洗衣机中，利用电动机原理来工作的是_________。
39．如图所示的电路，电源电压不变。调节滑动变阻器滑片P从b移动到a，电流表示数由0.2A变为0.3A，电压表示数也随之变化了3V；当滑片位于a点时，滑动变阻器R消耗的电功率为1.5W。则定值电阻R0=______Ω，电源电压U=______V。
40．如图所示的电路中，电源电压不变，闭合开关S，将滑片P向左移动的过程中，示数始终不变的电表是_____（选填“A”、“V”或“A2”）。当滑片P停留在左端不动时，断开开关S，电压表V示数与电流表A示数的比值将_____（选填“变大”、“不变”或“变小”）
三、实验题（每空1分，共2题，15分）
41．小明和小华骑着自行车在放学回家的路上，小华看见红灯亮起时，小明远远的就停止蹬踏，让车自由滑行，车恰好停在斑马线.小华想:车滑行的距离可能与哪些因素有关呢?经过思考，她提出了如下的猜想:
猜想一:车滑行距离与车的质量有关
猜想二:车滑行距离与车的初速度有关
如图甲所示，为了验证上述猜想，他们在老师的指导下，找来小车、钩码、刻度尺和速度采集器，按以下步骤进行实验:
a.在小车上加数量不同的钩码后，让小车从斜面同一高度静止滑下到水平面上，记下小车和钩码总质量m、滑行距离s:
b.将小车从斜面的不同高度滑下，用速度采集器测得小车到水平面的初速度v，记下小车在水平面上的滑行实验数据如下表:
（1）小华是依据机械能的有关知识提出猜想的，这个知识是______。 分析序号______的数据，可得出猜想一是的___________ （选填“正确”或“错误”） .
（2）由表格中选择数据，在图描点画出小车在水平面的滑行距离与初速度之间的关系图线:
（______）
由实验数据可知，小车滑行距离s与初速度v的关系式为_______________。
（3）小明提出“车滑行的距离可能还与地面的粗糙程度有关”，为了验证这一猜想，他们应该在________（选填“斜面”或“水平面”）垫上粗糙程度不同的玻璃、棉布和毛巾。当小车在棉布表面滑行的过程中，小车克服摩擦力做功的功率________ （ 选填“变大”、“变小”或“不变”）。
42．小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图．
（1）闭合开关前，应向____（填“A”或“B”）端调整滑动变阻器的滑片，使电路中的电流在开始测量时最小．
（2）测量过程中，某一次的电流值如图乙所示，则电流值是_____A．这时，灯丝突然烧断，则电压表的示数_______（填“变大”“变小”或“不变”）．换相同规格的灯泡，重测的数据如表所示，并绘出I－U图象如图丙的A所示．
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由_____ （作出判断并说出理由）．
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I－U图象如图丙的B所示．你认为错误的原因可能是__________．
四、计算题（每题10分，共2题，20分）
43．如图所示，R0=5Ω，灯泡L标有“4.5V 1.5W”字样，滑动变阻器R的最大阻值为20Ω，电流表的量程是0～0.6A．电压表的量程是0～3V．只闭合S1，灯泡L恰好正常发光，求：
（1）灯泡正常发光时的电阻；
（2）只闭合S2，变阻器的滑片P处于中点，电阻R0消耗的电功率；
（3）只闭合S2，为保证电路各元件安全，求滑动变阻器允许接入电路的阻值范围．
44．某家庭利用天然气热水器加热40kg初温为15℃的水，消耗了0.1m3的天然气使水温升高了20℃，已知c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3，求：
（1）水吸收的热量；
（2）完全燃烧0.1m3的天然气放出的热量；
（3）天然气热水器的热效率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【解析】热机效率是用来做有用功的能量与燃料完全燃烧放出的能量之比效率高则比值大。功率是表示物体做功快慢的物理量，与效率没有关系。
A做相同的功，所用的时间不同，功率不同，功率与机械效率无关，故A错误；
B在相同时间内，消耗的汽油的多少与效率无关，故B错误；
C消耗同样多的汽油，甲做的有用功比乙少，则甲的效率低，故C错误；
D甲的效率高，则做同样多的有用功，甲消耗的油少，故D正确。
故选D。
2、A
【详解】根据电源的正负极在图上标出通电螺线管的电流方向，右进左出．根据电流方向，利用安培定则判断螺线管的磁极，左S右N．根据磁体周围的磁感线从N极出来回到S极，画出磁体周围的磁感线．根据磁场中任一点小磁针北极和该点的磁感线方向一致，所以a点磁针北极指向右端；b点磁针北极指向左端；c点磁针北极指向左端；d点磁针北极指向右端．
故选A。
3、D
【解析】A．日光灯的功率不会超过100W，故A错误；
B．电风扇的功率大约为60W，故B错误；
C．电子表的功率很小，约为1×10-4 W，C不符题意；
D．家用空调正常工作时的功率约为1000W-2000W，故D符合题意；
故选D。
4、C
【详解】A．三者的实际功率相同，通电时间相同，根据公式 得，三个电器消耗的电能一样多，A对；
B．电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；
C D．三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对．
故选C。
5、D
【详解】根据电吹风既能吹冷风又能吹热风的特点可知，在电动机工作的前提下，如果电热丝产生热量即吹热风，电热丝不工作即吹冷风。所以电动机和电热丝并联，支路开关控制电热丝，故选D。
6、D
【详解】A．自然界只存在两种电荷，正电荷和负电荷，故A错误；
B．摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误；
C．丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸束缚电子的本领强得到电子，因有多余电子带负电，二者带的电荷种类不同，故C错误；
D．验电器是根据同种电荷相互排斥的原理制成的，故D正确。
7、D
【分析】要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．
【详解】A、滑动变阻器滑片移动时，电压表能测出电路中的电压值，且始终为电源电压，但无法求出通过未知电阻的电流，无法求出电阻，故A错误；
B、由于无法知道R0的电流，故无法求出待测电阻的电流和电压，无法求出电阻，故B错误；
C、根据图可知，利用电流表无法求出电压，故无法求出待测电阻两端的电压，无法求出电阻，故C错误；
D、由电路图可知，先把滑片移到最左端，滑动变阻器阻值全部接入电路，滑动变阻器与待测电阻串联，测出电路电流I，则电源电压U＝I（R0+RX）①；
再把滑动变阻器滑片移到最右端，时RP＝0，即只有RX接入电路，由电流表测出电路电流I'，则电源电压U＝I'RX，②，由①②联合可以求出RX，故D正确．
故选D．
8、D
【解析】在国际单位制中，功的单位是焦耳，符号是J，安培是电流的单位；欧姆是电阻的单位；瓦特是功率的单位。
故选D。
9、D
【详解】因为它们都在额定电压下工作，所以各用电器的实际功率等于额定功率；又因为各用电器的额定功率和通电时间相同，由得，三个用电器消耗的电能相同；
故选D。
10、B
【详解】由图可知，该冲程为做功冲程，燃气膨胀对外做功，将内能转化为机械能，内能减小、温度降低。故选B。
11、A
【解析】A、用镊子夹物品时，动力臂小于阻力臂，是费力杠杆；
B、汽水扳子开瓶盖时，动力臂大于阻力臂，是省力杠杆；
C、用手推车推货物，动力臂大于阻力臂，是省力杠杆；
D、用羊角锤起钉子，动力臂大于阻力臂，是省力杠杆．
故选A．
【点睛】
此题考查的是杠杆的分类和特点，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．
12、B
【解析】A、雷雨天，雷电容易接触高的物体，雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨。故A不符合安全用电要求；
B、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故B符合安全用电要求；
C、家用电器的金属外壳接地时，可避免因电器漏电时外壳带电，三孔插座中多出的一个孔是用来接地线的。所以有金属外壳的家用电器应该连接三孔插座，故C不符合安全用电要求；
D、发现有人触电时，要先切断电源或用干燥竿子将火线与人分离，故D不符合安全用电要求。
故选：B。
13、C
【解析】由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误．
故选C．
点睛：重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，三孔插座的“左零、右火、上地”，灯泡的螺旋套连接零线等，都是考查的重点．
14、B
【解析】A．由分子动理论可知，组成物质的分子之间存在引力和斥力，故A正确。
B．在热传递过程中，吸收热量的物体温度不一定升高，比如晶体熔化时，吸收热量温度不变，故B错误。
C．在四冲程内燃机中，做功冲程的功能是将内能转化为机械能，故C正确。
D．冰可以直接由固态变为水蒸气，发生升华现象，故温度低于0℃的室外，仍有水蒸气存在，故D正确。
15、D
【详解】根据题意知道，甲、乙、丙三根电阻丝的材料相同，由于甲、乙的粗细相同，但甲较短，所以，甲的电阻小于乙的电阻；又因为乙、丙的长度相同，但乙较粗，而横截面积越小，电阻越大，因此丙的电阻大于乙的电阻；故三根导线按其电阻由大到小排列是R丙＞R乙＞R甲，故D符合题意。
16、C
【详解】AB．抽油烟机和电冰箱工作时，主要把电能转化为机械能，不是利用电流的热效应来工作的，不符合题意；
C．电暖气工作时把电能转化为内能，利用了电流的热效应，符合题意；
D．电视机工作时主要转化为声能、光能以及少部分内能，不是利用了电流的热效应，不符合题意。
17、A
【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；
B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；
C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值
即测量值与真实值相比偏大，故C错误；
D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值
即测量值与真实值相比偏小，故D错误。
故选A。
18、D
【解析】在常见的家用电器中，电暖炉、电饭锅、电热水壶都是将电能转换为内能的过程；电动自行车是将电能转化为机械能的过程。故选D.
【点睛】
电流做功的过程实质上是电能转化为其它形式能的过程，用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程．
19、D
【解析】当有金属外壳的用电器火线漏电时，可能会造成触电事故的发生，故要使用三线插头和三孔插座，使电流通过地线导入大地，防止触电的发生。
故选D.
20、D
【解析】A．液体很难被压缩，是因为其分子间有较强的分子斥力，并不是引力，故A错误；
B．炒菜时，菜会从温度高的锅上吸收热量，这是通过热传递的方式来改变菜的内能的，故B错误；
C．比热容为物质的一种属性，和物体的质量无关，故C错误；
D．物体的扩散是因为分子在做无规则运动能进入对方分子的空隙中，故也能说明分子间是有间隙的，故D正确。
故选D。
21、A
【解析】常见的导体包括：人体、大地、各种金属、铅笔芯、酸碱盐的溶液等。题中四个选项中，只有钢尺是导体，塑料、胶带纸、橡皮都是绝缘体。故选A.
22、D
【详解】A．根据及表格数据可知第1-1和第4-5组电阻逐渐增大，所以第3次实验记录的电流表示数是错误的，故A错误；
B．由于小灯泡的电阻随温度的升高逐渐增大，所以多次实验的目的不是为了减小误差，而是为了得到普遍规律，避免偶然性，故B错误；
C．由表格数据及欧姆定律可知5次实验中小灯泡正常发光时的电阻最大，故C错误；
D．从第1次到第5次的实验过程中，电流逐渐增大，说明接入电路的电阻逐渐减小，而滑动变阻器的左边接入电路中，所以滑动变阻器的滑片逐渐向左滑动，故D正确。
23、D
【解析】解;根据R＝＝6.25,故A错误；由图可知滑动变阻器、灯泡、电流表组成串联电路，当向右移动滑片时,滑动变阻器连入电路的电阻变小，根据串联电路的电压特点可知，滑动变阻器两端的电压变小，即V2示数变小，而灯泡两端的电压变大，即V1 示数变大，小灯泡变亮，故B错误；电压表V2与电流表A的示数之即滑动变阻器连入电路的电阻值，所以向右移动滑片时,电压表V2与电流表A的示数之比变小，故C错误；D.小灯泡正常发光时电路中的电流，I＝此时滑动变阻器两端的电压U滑＝3V-2.5V＝0.5V,滑动变阻器连入的电阻R滑＝1min滑动变阻器产生的电热为Q＝I2Rt＝0.4A,故D正确。
24、D
【详解】空调的功率在1000W以上，洗衣机的功率在400W左右，微波炉的功率在1000W左右，这些电器的工作电压为220V，由P=UI可知洗衣机的工作电流
I==≈1.8A
则空调、洗衣机、微波炉的工作电流都在1.8A以上；而通过电子钟的电流比通过实验用小灯泡的电流还要小，小于0.3A；由此可知，电子钟的工作电流最小。
故应选D。
25、A
【详解】质量相等、由不同物质组成的甲、乙两个物体，升高相等的温度时，甲吸收的热量比乙吸收的热量多，由Q=cm△t可知，甲的比热容大于乙的比热容，故A正确。
故选A。
26、B
【详解】A．燃料的热值仅与燃料的种类有关，与燃料的质量无关，故A错误；
B．酒精燃烧时，酒精的化学能转化为内能，故B正确。
C．塞子受到水蒸气的压力而冲出时，水蒸气的内能转化为塞子的机械能，橡皮塞的机械能增大，水蒸气的内能减小，故C错误；
D．塞子冲出时，试管内水蒸气的内能转化为塞子的机械能，内燃机的做功冲程中也是内能转化为机械能，二者的能量转化情况相同，故D错误。
27、B
【详解】
设原来物体的重力为G原，梯形的下表面积为S1；给原来的物体增加G部分的物体，如图所示，成为规则物体，那么，整个物体对地面的压强为：
；
沿虚线将该物块切去一部分，设此时剩余部分的重力为G＇，梯形的下表面积为S2，根据第一幅图的情况可知，质量和面积是等比例减小的，所以总压强是不变的。根据关系可知：
；
根据p总相等可得：
那么：
所以：
p＞p′；
故选B。
28、D
【解析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；
(2)根据图像读出两灯泡额定电压下的电流，根据求出甲、乙两灯的额定功率之比；
(3)甲、乙两灯并联接在电压为2V的电源两端时，它们两端的电压均为2V，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；
(4)甲、乙两灯串联接在电压为8V的电源两端时，通过它们的电流相等，且总电压等于8V，根据图像读出符合要求的电流和电压，根据求出两灯泡的实际功率之比。
【详解】A．由图像可知，甲、乙两灯泡两端的电压分别为2V、6V时，通过甲的电流依次为0.3A、0.6A，通过乙的电流依次为0.2A、0.3A，由的变形式可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A正确，不符合题意；
B．甲、乙两灯的额定电压均为6V，通过的电流I甲额＝0.6A，I乙额＝0.3A，则甲、乙两灯的额定功率之比：
，
则B正确，不符合题意；
C．甲、乙两灯并联接在电压为2V的电源两端时，它们两端的电压均为2V，由图像可知，通过的电流分别为I甲＝0.3A，I乙＝0.2A，此时两灯泡的电阻之比：
，
则C正确，不符合题意；
D．甲、乙两灯串联接在电压为8V的电源两端时，通过它们的电流相等，且总电压等于8V，由图像可知，当电路中的电流、、时符合，则两灯泡的实际功率之比：
，
则D错误，符合题意；
故选D。
29、B
【分析】分析清楚电路结构，知道各电路元件的连接方式、两电压表各测哪部分电路电压；由串联电路的特点求出电阻R1、R2间的电压关系，两电压表示数表达式，然后求出R1、R2与灯泡L两端的电压；由欧姆定律求出灯泡电阻；由功率公式求出灯泡的额定功率。
【详解】电阻R1、R2与灯泡L串联，电压表V1测电阻R1与灯泡L两端的电压；电压表电阻V2测电阻R2与灯泡L两端的电压；串联电路电流处处相等，则两定值电阻的电压之比：
，
则
------①；
由串联电路的特点知：
------②，
------③；
由①②③解得U1=4V，U2=2V，UL=3V；
电路电流：
，
灯泡电阻：
，
则灯泡的额定功率：
，
综上所述可知B正确；
故选B。
【点睛】
本题考察了电路结构分析、串联电路的特点、欧姆定律与电功率公式的应用，题目难度较大；灵活应用串联电路的特点是解题的关键。
30、A
【解析】将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离略大于平衡距离，表现为引力，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开．故选A.
点睛：构成物质的分子之间存在相互作用的引力和斥力，当分子间的距离大于平衡距离时，表现为引力．据此作出判断．
二、填空题（每空1分，共10题，20分）
31、2200 1.2×104 90.9%
【详解】电动机的电功率P总=UI=220V×10A=2200W
这台电动机1min内产生的热量Q=I2Rt=（10A）2×2Ω×60s=1.2×104J
线圈消耗的功率P圈=I2R=（10A）2×2Ω=200W
输出功率P出=P总-P圈=2200W-200W=2000W，
这台电动机的效率是η=P出/P总="2000W" /2200W =90.9%
32、南北 通电导线周围存在着磁场 电流周围的磁场的方向跟电流方向有关
【详解】[1]从图中可看到，在导线没有通电时，小磁针北极指向左边，那么左边是地理北极，则直导线AB是南北方向放置在小磁针上方；
[2]接通电路后，观察到小磁针偏转，此现象说明了通电导线周围存在着磁场；
[3]改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了磁场的方向跟电流方向有关。
33、并 变大
【分析】串联电路中各用电器之间相互影响；并联电路中各个用电器之间互不影响，独立工作；电阻的并联实质是增大了导体的横截面积．
【详解】街道上的路灯同时发光同时熄灭，如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，说明各个用电器互不影响，应该是并联的；此时相当于导体横截面积变小，故总电阻变大．
34、3：2
【详解】开关断开时，电压表和L1、电源一起组成电路时，电压表的电阻很大，灯泡不会发光，L1 只是充当导线的作用，电压表测量电源两端的电压，电压表的示数10V，所以电源电压为U=10V； 开关闭合时，两灯泡串联，电压表测量灯泡L2两端的电压，即U2=4V，因串联电路电源电压等于各用电器两端电压之和，所以，灯泡L1两端的电压为：
，
两灯泡串联电流相等，由欧姆定律得，灯泡L1与灯泡L2的电阻之比为：
。
35、2014Ω
【详解】电阻箱的示数
2×1000+0×100+1×10+4×1=2014
36、扩散 间隙
【详解】[1]吸烟时产生的烟雾分子无规则运动到空气中，这是扩散现象，会触发烟雾报警器报警，影响行车安全，故高铁全列禁烟。
[2]水和酒精混合后，由于分子间有间隙，则水和酒精分子相互填补了对方的间隙，而使体积变小。
37、> =
【解析】 (1)导体的电阻与材料、长度、横截面积、温度有关．当材料、横截面积一定时，导体的长度越长，电阻越大；所以R长R短；(2)并联电路各支路电压相等，所以U长U短．
点睛：（1）其他条件不变时，导体的长度越长，导体的电阻越大；．（2）并联电路的电压规律：并联电路各支路电压相等，据此解答．
38、磁场 洗衣机
【解析】第一空．直流电动机的工作原理是通电导线圈在磁场中受到力的作用而转动；
第二空．电熨斗、电磁继电器、洗衣机中，电熨斗利用的是电流的热效应，电磁继电器利用的是电流的磁效应，洗衣机是利用电动机原理来工作的。
39、30 14
【详解】由电路图知道，电阻R0 与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
[1]由于串联电路中的总电压等于各分电压之和，所以，由知道，当电路中的电流I=0.2A时，电源的电压
U=IR0 +U滑 =0.2A×R0 +U滑
则
U滑 =U-0.2A×R0 ----------①
当电路中的电流I′=0.3A时，电源的电压
U=I′R0 +U滑 ′=0.3A×R0 +U滑′
则
U滑 ′=U-0.3A×R0 ----------②
由于电压表示数改变了3V，所以
U滑 -U滑′=（U-0.2A×R0 ）-（U-0.3A×R0 ）=3V
解得R0 =30Ω
[2]当滑片位于a点时，电路中的电流I′=0.3A，变阻器R消耗的电功率为1.5W，由P=UI知道，滑动变阻器两端的电压
则电源的电压：
U=I′R0 +U滑′=0.3A×30Ω+5V=14V
40、V 变大
【解析】[1]由电路图可知，R1、R2并联，电压表测电源的电压，电流表A测干路电流，A1测R1支路的电流；因电源的电压不变，所以，滑片移动时电压表的示数不变；将滑片P向左移动的过程中，滑动变阻器接入电路的电阻变大，由I＝可知，该支路的电流变小，即电流表A1的示数变小；因并联电路各支路独立工作、互不影响，所以，R2支路的电流不变，因并联电路干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小；
[2]当滑片P移至左端时，断开开关S，电压表仍侧电源的电压，即电压表的示数不变，而此时R2支路断路，电流表A只测通过滑动变阻器的电流，所以电流表A的示数变小，故电压表V示数与电流表A示数的比值将变大。
三、实验题（每空1分，共2题，15分）
41、动能与速度和质量有关 2~5 错误 s=40v2（s2 /m） 水平地面 变大
【详解】(1)[1]由第2次试验到第5次实验知，动能的大小与质量有关，由第5次试验到第8次实验知，动能的大小与速度有关；动能和势能统称机械能。故小华是依据动能与速度和质量有关提出猜想的；
[2][3]由第2次试验到第5次实验知：小车和钩码总质量m不同，小车在水平面上滑行距离s相同，故猜想一是错误的；
(2)[4]由表格中选择数据，在图中描点连线得出小车滑行距离s与初速度v的关系图像为一条直线，如图所示：
[5]由实验数据及图像可知，小车滑行距离s与初速度的平方v2成正比关系，其关系式为
s=40v2；
(3)[6][7] 因为小车是在水平面上滑行，故为了验证车滑行的距离可能还与地面的粗糙程度有关，他们应该在水平面垫上粗糙程度不同的玻璃、棉布和毛巾。由于棉布表面比玻璃粗糙，小车在棉布表面受到的摩擦力大，速度减小的快，因此小车克服摩擦力做功的功率变大。
42、A 0.26 变大 不同意；灯丝的电阻受温度影响，不是一个定值，取平均值没有意义 电压表接在了滑动变阻器两端
【详解】(1)[1]为了保护电路，应将滑片移到变阻器的最大阻值处，由图甲知，应向A端调整滑动变阻器的滑片，使电路中电阻最大，电流最小；
(2)[2]由图乙知，电流表使用0～0.6A量程，分度值为0.02A，此时电流值为0.26A；
[3]由图知，L与变阻器串联，电压表测灯泡L两端电压，所以电压表示数小于电源电压。当灯泡丝烧断后，电压表串联在电路中，相当于电压表测量电源电压，所以电压表的示数变大；
(3)[4]因为灯丝的电阻与温度有关，而灯泡两端的电压越大，通过灯电流越大，根据P=UI灯的功率越大，灯丝的温度越高，因此小灯泡在不同电压下工作时，小灯泡的灯丝温度不同，电阻也不相同，所以不能求灯丝电阻的平均值；
(4)[5]丙图中的B图象，随着电流的增大，电压减小，正好与A图象相反，符合滑动变阻器两端电压的变化规律，因此电压表接在了滑动变阻器两端。
四、计算题（每题10分，共2题，20分）
43、（1）13.5Ω；（2）4.5W；（3）2.5Ω～10Ω．
【详解】（1）由得灯泡正常发光时的电阻
（2）由于只闭合S1，只有灯泡接入电路，而灯泡正常发光，则电源电压
U=U额=4.5V
只闭合S2，变阻器的滑片P处于中点，变阻器与R0串联，则总电阻为
则电流为
所以R0消耗的电功率为
P0=I2R0=（0.3A）2×5Ω=4.5W
（3）当电流 最大为I=0.6A时，滑动变阻器接入电路的阻值最小，由得
滑动变阻器接入电路的最小阻值
Rmin=R总-R0=7.5Ω-5Ω=2.5Ω
当滑动变阻器上电压为3V时，滑动变阻器接入电路的电阻最大，此时电流
滑动变阻器接入电路的最大阻值
44、（1）3.36×106J；（2）4×106J；（3）84%。
【解析】（1）水吸收的热量：
＝3.36×106J；
（2）天然气放出的热量：Q放＝V气q＝0.1m3×4×107J/m3＝4×106J；
（3）热水器的加热效率：。
答：（1）水吸收的热量Q吸为3.36×106J；
（2）天然气放出的热量Q放为4×106J；
（3）天然气热水器的热效率为84%。
试验次数
1
1
3
4
5
电压/V
0.5
1.0
1.5
1.0
1.5
电流/A
0.10
0.14
0.16
0.14
0.18
电阻/Ω
序号
1
2
3
4
5
6
7
8
总质量m/kg
0.10
0.10
0.15
0.20
0.25
0.10
0.10
0.10
初速度v/（m/s）
0
0.1
0.1
0.1
0.1
0.15
0.2
0.25
滑行距离s/m
0
0.40
0.40
0.40
0.40
0.90
1.60
2.50
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．甲、乙两台汽油机，甲的热机效率比乙高，则下列说法中正确的是
A．做相同的功，甲用的时间少
B．在相同时间内，乙消耗的汽油多
C．消耗同样多的汽油，甲做的有用功比乙少
D．做同样多的有用功，甲消耗的汽油少
2．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是
A．a、b、cB．a、b、dC．a、c、dD．b、c、d
3．下列电器的功率接近1000W的是（ ）
A．日光灯B．电风扇
C．电子表D．家用空调
4．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多D．电烙铁产生的热量最多
5．既能吹冷风又能吹热风的某品牌电吹风，小明设计的电吹风的简化电路图，其中最合理的是（ ）。
A．B．C．D．
6．下列有关静电现象的说法中正确的是
A．自然界中只存在一种电荷
B．摩擦起电是利用摩擦的方式创造电荷
C．玻璃棒与丝绸摩擦后二者带的电荷种类相同
D．验电器的工作原理是同种电荷相互排斥
7．如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是
A．B．
C．D．
8．在国际单位制中，电功的单位是 （ ）
A．瓦特（W）B．欧姆（Ω）C．安培（A）D．焦耳（J）
9．一台“220V、60W”的电扇，一只“220V、60W”的白炽灯，一只“220V、60W”的电热器，将它们同时接在220V的电压下，在相同的时间内，它们消耗的电能
A．电扇最多B．白炽灯最多C．电热器最多D．都一样多
10．如图是四冲程汽油机做功冲程的示意图。汽油燃烧产生高温高压的气体推动活塞向下运动。在活塞向下运动的过程中，汽缸内气体的
A．内能增大B．温度降低
C．密度增大D．分子热运动加快
11．如图所示，属于费力杠杆的是
A．用镊子夹物品B．用汽水扳子开瓶盖
C．用手推车推货物D．用羊角锤起钉子
12．下列做法符合安全用电原则的是
A．雷雨天气可以站在大树下避雨
B．搬动用电器前应断开电源开关
C．选用插座时，所有家用电器都使用两孔插座
D．发现有人触电时，直接用手把触电者拉开以脱离电源
13．如图是正常家庭电路的一部分．下列说法正确的是( )
A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
14．关于热现象，下列说法中不正确的是
A．组成物质的分子之间存在引力和斥力
B．在热传递过程中，吸收热量的物体温度一定升高
C．在四冲程内燃机中，做功冲程的功能是将内能转化为机械能
D．温度低于 0℃的室外，仍有水蒸气存在
15．甲、乙、丙三根镍铭合金线。甲、乙粗细相同，甲比乙短，乙、丙长短一样，乙比丙粗，则三根导线按其电阻由大到小排列是（ ）
A．R甲>R乙>R丙B．R甲>R丙>R乙
C．R乙>R甲>R丙D．R丙>R乙>R甲
16．如图所示的四种家用电器中，主要利用电流热效应工作的是
A． 抽油烟机B．电冰箱
C． 电暖气D．电视机
17．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。关于这两种接法，下列说法中正确的是（ ）
A．甲图适合测量阻值较大的电阻，误差会减小
B．乙图适合测量阻值较大的电阻，误差会减小
C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小
D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大
18．下列用电器工作时，将电能转化为机械能的是( )
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车
19．洗衣机、电冰箱这些家用电器使用三线插头的目的是
A．插头的造型美观B．节约用电
C．插入插座更稳固D．防止触电
20．关于分子动理论与内能，下列说法正确的是（ ）
A．液体不易被压缩是因为分子间存在引力
B．炒菜是通过做功的方式改变菜的内能
C．一桶水的比热容比一杯水的比热容大
D．扩散现象说明分子在不停地运动，分子间有间隙
21．通常情况下，你笔袋中的学习用品中属于导体的是
A．钢尺 B．橡皮 C．胶带纸 D．塑料笔套
22．某同学利用如图所示的电路测量小灯泡的电阻，小灯泡标有“1．5 V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。关于该实验，下列说法正确的是( )
A．第1次实验记录的电流表示数是错误的
B．多次实验的目的是为了减小误差
C．5次实验中小灯泡正常发光时的电阻最小
D．从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向左滑动
23．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为2.50
B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗
C．向右移动滑片时,电压表V2与电流表A的示数之比不变
D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J
24．下列家用电器中，工作电流最小的是（ ）
A．空调器B．洗衣机C．微波炉D．电子钟
25．质量相等、由不同物质组成的甲、乙两个物体，升高相等的温度时，甲吸收的热量比乙吸收的热量多，则（ ）
A．甲的比热容大于乙的比热容B．甲的比热容小于乙的比热容
C．甲与乙的比热容一样大D．无法比较甲、乙的比热容
26．如图，用酒精灯给试管中的水加热。一段时间后橡皮塞被冲开，下列说法正确的是（ ）
A．酒精灯中酒精的质量越大酒精的热值越大
B．酒精燃烧时将化学能转化为内能
C．试管内的水蒸气推动橡皮塞时，水蒸气的内能不变
D．橡皮塞被冲开的能量转化情况与内燃机压缩冲程相同
27．如所示，一密度均匀的实心物块放在地面上，对地面的压强为p，若沿虚线将该物块切去一部分，留下部分对地面的压强为p'，则（ ）
A．p < p'B．p > p'C．p= p'D．无法判断
28．额定电压均为6V的甲、乙两灯的I﹣U图线如图所示，则下列说法不正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而增大
B．甲、乙两灯的额定功率之比为2∶1
C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2∶3
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1∶9
29．如图所示的电路中，已知定值电阻R1=8Ω，R2=4Ω，灯泡L的额定电压为6V．读出电压表V1的示数为7V，电压表V2的示数为5V，灯泡的额定功率为（ ）
A．3WB．6WC．9WD．12W
30．如图所示，将两个表面平整、干净的铅柱紧压后，它们就会粘在一起，即使在下面吊一个较重的物体也不会被拉开，这个实验表明
A．分子间存在引力B．分子间存在斥力
C．分子在永不停息地运动D．分子间有空隙
二、填空题（每空1分，共10题，20分）
31．一台电动机正常工作时，两端的电压为220 V，通过线圈的电流为10 A，若此线圈的电阻为2 Ω，那么它的电功率是_______W，这台电动机1 min内产生的热量是_______J．这台电动机的效率是_______．
32．如图是奥斯特实验装置，直导线AB是______（南北/东西）方向放置在小磁针上方，接通电路后，观察到小磁针偏转，此现象说明了________；断开开关，小磁针在地磁场的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了______________________.
33．街道上的路灯同时发光同时熄灭，如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为_____联（选填“串”或“并”），此时电路的总电阻比这盏灯没有熄灭前_____（选填“变大”、“变小”）．
34．如图所示电路，电源电压保持不变，灯泡电阻不受温度影响。当开关S断开时电压表示数为10V，当开关S闭合时电压表示数为4V，则灯泡L1与灯泡L2的电阻之比为_________。
35．观察图，将电阻箱示数写在相应空格处。电阻箱的示数为__________。
36．在“复兴号”动车上全列车禁烟，是因为吸烟后会发生_________现象，触发烟雾报警器报警，影响行车安全。酒精和水混合，总体积变小了，是由于分子间有_________。
37．将一根粗细均匀的镍铬合金丝截成长短不同的两段，不考虑温度对电阻的影响，则R长____R短；若将它们并联接入电路中，则U长_______U短．（以上均选填“>”、“=”或“<”）
38．直流电动机是利用通电线圈在_____中要受到力的作用而转动的原理制成的，在电熨斗、电磁继电器、洗衣机中，利用电动机原理来工作的是_________。
39．如图所示的电路，电源电压不变。调节滑动变阻器滑片P从b移动到a，电流表示数由0.2A变为0.3A，电压表示数也随之变化了3V；当滑片位于a点时，滑动变阻器R消耗的电功率为1.5W。则定值电阻R0=______Ω，电源电压U=______V。
40．如图所示的电路中，电源电压不变，闭合开关S，将滑片P向左移动的过程中，示数始终不变的电表是_____（选填“A”、“V”或“A2”）。当滑片P停留在左端不动时，断开开关S，电压表V示数与电流表A示数的比值将_____（选填“变大”、“不变”或“变小”）
三、实验题（每空1分，共2题，15分）
41．小明和小华骑着自行车在放学回家的路上，小华看见红灯亮起时，小明远远的就停止蹬踏，让车自由滑行，车恰好停在斑马线.小华想:车滑行的距离可能与哪些因素有关呢?经过思考，她提出了如下的猜想:
猜想一:车滑行距离与车的质量有关
猜想二:车滑行距离与车的初速度有关
如图甲所示，为了验证上述猜想，他们在老师的指导下，找来小车、钩码、刻度尺和速度采集器，按以下步骤进行实验:
a.在小车上加数量不同的钩码后，让小车从斜面同一高度静止滑下到水平面上，记下小车和钩码总质量m、滑行距离s:
b.将小车从斜面的不同高度滑下，用速度采集器测得小车到水平面的初速度v，记下小车在水平面上的滑行实验数据如下表:
（1）小华是依据机械能的有关知识提出猜想的，这个知识是______。 分析序号______的数据，可得出猜想一是的___________ （选填“正确”或“错误”） .
（2）由表格中选择数据，在图描点画出小车在水平面的滑行距离与初速度之间的关系图线:
（______）
由实验数据可知，小车滑行距离s与初速度v的关系式为_______________。
（3）小明提出“车滑行的距离可能还与地面的粗糙程度有关”，为了验证这一猜想，他们应该在________（选填“斜面”或“水平面”）垫上粗糙程度不同的玻璃、棉布和毛巾。当小车在棉布表面滑行的过程中，小车克服摩擦力做功的功率________ （ 选填“变大”、“变小”或“不变”）。
42．小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图．
（1）闭合开关前，应向____（填“A”或“B”）端调整滑动变阻器的滑片，使电路中的电流在开始测量时最小．
（2）测量过程中，某一次的电流值如图乙所示，则电流值是_____A．这时，灯丝突然烧断，则电压表的示数_______（填“变大”“变小”或“不变”）．换相同规格的灯泡，重测的数据如表所示，并绘出I－U图象如图丙的A所示．
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由_____ （作出判断并说出理由）．
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I－U图象如图丙的B所示．你认为错误的原因可能是__________．
四、计算题（每题10分，共2题，20分）
43．如图所示，R0=5Ω，灯泡L标有“4.5V 1.5W”字样，滑动变阻器R的最大阻值为20Ω，电流表的量程是0～0.6A．电压表的量程是0～3V．只闭合S1，灯泡L恰好正常发光，求：
（1）灯泡正常发光时的电阻；
（2）只闭合S2，变阻器的滑片P处于中点，电阻R0消耗的电功率；
（3）只闭合S2，为保证电路各元件安全，求滑动变阻器允许接入电路的阻值范围．
44．某家庭利用天然气热水器加热40kg初温为15℃的水，消耗了0.1m3的天然气使水温升高了20℃，已知c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3，求：
（1）水吸收的热量；
（2）完全燃烧0.1m3的天然气放出的热量；
（3）天然气热水器的热效率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【解析】热机效率是用来做有用功的能量与燃料完全燃烧放出的能量之比效率高则比值大。功率是表示物体做功快慢的物理量，与效率没有关系。
A做相同的功，所用的时间不同，功率不同，功率与机械效率无关，故A错误；
B在相同时间内，消耗的汽油的多少与效率无关，故B错误；
C消耗同样多的汽油，甲做的有用功比乙少，则甲的效率低，故C错误；
D甲的效率高，则做同样多的有用功，甲消耗的油少，故D正确。
故选D。
2、A
【详解】根据电源的正负极在图上标出通电螺线管的电流方向，右进左出．根据电流方向，利用安培定则判断螺线管的磁极，左S右N．根据磁体周围的磁感线从N极出来回到S极，画出磁体周围的磁感线．根据磁场中任一点小磁针北极和该点的磁感线方向一致，所以a点磁针北极指向右端；b点磁针北极指向左端；c点磁针北极指向左端；d点磁针北极指向右端．
故选A。
3、D
【解析】A．日光灯的功率不会超过100W，故A错误；
B．电风扇的功率大约为60W，故B错误；
C．电子表的功率很小，约为1×10-4 W，C不符题意；
D．家用空调正常工作时的功率约为1000W-2000W，故D符合题意；
故选D。
4、C
【详解】A．三者的实际功率相同，通电时间相同，根据公式 得，三个电器消耗的电能一样多，A对；
B．电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；
C D．三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对．
故选C。
5、D
【详解】根据电吹风既能吹冷风又能吹热风的特点可知，在电动机工作的前提下，如果电热丝产生热量即吹热风，电热丝不工作即吹冷风。所以电动机和电热丝并联，支路开关控制电热丝，故选D。
6、D
【详解】A．自然界只存在两种电荷，正电荷和负电荷，故A错误；
B．摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误；
C．丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸束缚电子的本领强得到电子，因有多余电子带负电，二者带的电荷种类不同，故C错误；
D．验电器是根据同种电荷相互排斥的原理制成的，故D正确。
7、D
【分析】要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．
【详解】A、滑动变阻器滑片移动时，电压表能测出电路中的电压值，且始终为电源电压，但无法求出通过未知电阻的电流，无法求出电阻，故A错误；
B、由于无法知道R0的电流，故无法求出待测电阻的电流和电压，无法求出电阻，故B错误；
C、根据图可知，利用电流表无法求出电压，故无法求出待测电阻两端的电压，无法求出电阻，故C错误；
D、由电路图可知，先把滑片移到最左端，滑动变阻器阻值全部接入电路，滑动变阻器与待测电阻串联，测出电路电流I，则电源电压U＝I（R0+RX）①；
再把滑动变阻器滑片移到最右端，时RP＝0，即只有RX接入电路，由电流表测出电路电流I'，则电源电压U＝I'RX，②，由①②联合可以求出RX，故D正确．
故选D．
8、D
【解析】在国际单位制中，功的单位是焦耳，符号是J，安培是电流的单位；欧姆是电阻的单位；瓦特是功率的单位。
故选D。
9、D
【详解】因为它们都在额定电压下工作，所以各用电器的实际功率等于额定功率；又因为各用电器的额定功率和通电时间相同，由得，三个用电器消耗的电能相同；
故选D。
10、B
【详解】由图可知，该冲程为做功冲程，燃气膨胀对外做功，将内能转化为机械能，内能减小、温度降低。故选B。
11、A
【解析】A、用镊子夹物品时，动力臂小于阻力臂，是费力杠杆；
B、汽水扳子开瓶盖时，动力臂大于阻力臂，是省力杠杆；
C、用手推车推货物，动力臂大于阻力臂，是省力杠杆；
D、用羊角锤起钉子，动力臂大于阻力臂，是省力杠杆．
故选A．
【点睛】
此题考查的是杠杆的分类和特点，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．
12、B
【解析】A、雷雨天，雷电容易接触高的物体，雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨。故A不符合安全用电要求；
B、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故B符合安全用电要求；
C、家用电器的金属外壳接地时，可避免因电器漏电时外壳带电，三孔插座中多出的一个孔是用来接地线的。所以有金属外壳的家用电器应该连接三孔插座，故C不符合安全用电要求；
D、发现有人触电时，要先切断电源或用干燥竿子将火线与人分离，故D不符合安全用电要求。
故选：B。
13、C
【解析】由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误．
故选C．
点睛：重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，三孔插座的“左零、右火、上地”，灯泡的螺旋套连接零线等，都是考查的重点．
14、B
【解析】A．由分子动理论可知，组成物质的分子之间存在引力和斥力，故A正确。
B．在热传递过程中，吸收热量的物体温度不一定升高，比如晶体熔化时，吸收热量温度不变，故B错误。
C．在四冲程内燃机中，做功冲程的功能是将内能转化为机械能，故C正确。
D．冰可以直接由固态变为水蒸气，发生升华现象，故温度低于0℃的室外，仍有水蒸气存在，故D正确。
15、D
【详解】根据题意知道，甲、乙、丙三根电阻丝的材料相同，由于甲、乙的粗细相同，但甲较短，所以，甲的电阻小于乙的电阻；又因为乙、丙的长度相同，但乙较粗，而横截面积越小，电阻越大，因此丙的电阻大于乙的电阻；故三根导线按其电阻由大到小排列是R丙＞R乙＞R甲，故D符合题意。
16、C
【详解】AB．抽油烟机和电冰箱工作时，主要把电能转化为机械能，不是利用电流的热效应来工作的，不符合题意；
C．电暖气工作时把电能转化为内能，利用了电流的热效应，符合题意；
D．电视机工作时主要转化为声能、光能以及少部分内能，不是利用了电流的热效应，不符合题意。
17、A
【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；
B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；
C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值
即测量值与真实值相比偏大，故C错误；
D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值
即测量值与真实值相比偏小，故D错误。
故选A。
18、D
【解析】在常见的家用电器中，电暖炉、电饭锅、电热水壶都是将电能转换为内能的过程；电动自行车是将电能转化为机械能的过程。故选D.
【点睛】
电流做功的过程实质上是电能转化为其它形式能的过程，用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程．
19、D
【解析】当有金属外壳的用电器火线漏电时，可能会造成触电事故的发生，故要使用三线插头和三孔插座，使电流通过地线导入大地，防止触电的发生。
故选D.
20、D
【解析】A．液体很难被压缩，是因为其分子间有较强的分子斥力，并不是引力，故A错误；
B．炒菜时，菜会从温度高的锅上吸收热量，这是通过热传递的方式来改变菜的内能的，故B错误；
C．比热容为物质的一种属性，和物体的质量无关，故C错误；
D．物体的扩散是因为分子在做无规则运动能进入对方分子的空隙中，故也能说明分子间是有间隙的，故D正确。
故选D。
21、A
【解析】常见的导体包括：人体、大地、各种金属、铅笔芯、酸碱盐的溶液等。题中四个选项中，只有钢尺是导体，塑料、胶带纸、橡皮都是绝缘体。故选A.
22、D
【详解】A．根据及表格数据可知第1-1和第4-5组电阻逐渐增大，所以第3次实验记录的电流表示数是错误的，故A错误；
B．由于小灯泡的电阻随温度的升高逐渐增大，所以多次实验的目的不是为了减小误差，而是为了得到普遍规律，避免偶然性，故B错误；
C．由表格数据及欧姆定律可知5次实验中小灯泡正常发光时的电阻最大，故C错误；
D．从第1次到第5次的实验过程中，电流逐渐增大，说明接入电路的电阻逐渐减小，而滑动变阻器的左边接入电路中，所以滑动变阻器的滑片逐渐向左滑动，故D正确。
23、D
【解析】解;根据R＝＝6.25,故A错误；由图可知滑动变阻器、灯泡、电流表组成串联电路，当向右移动滑片时,滑动变阻器连入电路的电阻变小，根据串联电路的电压特点可知，滑动变阻器两端的电压变小，即V2示数变小，而灯泡两端的电压变大，即V1 示数变大，小灯泡变亮，故B错误；电压表V2与电流表A的示数之即滑动变阻器连入电路的电阻值，所以向右移动滑片时,电压表V2与电流表A的示数之比变小，故C错误；D.小灯泡正常发光时电路中的电流，I＝此时滑动变阻器两端的电压U滑＝3V-2.5V＝0.5V,滑动变阻器连入的电阻R滑＝1min滑动变阻器产生的电热为Q＝I2Rt＝0.4A,故D正确。
24、D
【详解】空调的功率在1000W以上，洗衣机的功率在400W左右，微波炉的功率在1000W左右，这些电器的工作电压为220V，由P=UI可知洗衣机的工作电流
I==≈1.8A
则空调、洗衣机、微波炉的工作电流都在1.8A以上；而通过电子钟的电流比通过实验用小灯泡的电流还要小，小于0.3A；由此可知，电子钟的工作电流最小。
故应选D。
25、A
【详解】质量相等、由不同物质组成的甲、乙两个物体，升高相等的温度时，甲吸收的热量比乙吸收的热量多，由Q=cm△t可知，甲的比热容大于乙的比热容，故A正确。
故选A。
26、B
【详解】A．燃料的热值仅与燃料的种类有关，与燃料的质量无关，故A错误；
B．酒精燃烧时，酒精的化学能转化为内能，故B正确。
C．塞子受到水蒸气的压力而冲出时，水蒸气的内能转化为塞子的机械能，橡皮塞的机械能增大，水蒸气的内能减小，故C错误；
D．塞子冲出时，试管内水蒸气的内能转化为塞子的机械能，内燃机的做功冲程中也是内能转化为机械能，二者的能量转化情况相同，故D错误。
27、B
【详解】
设原来物体的重力为G原，梯形的下表面积为S1；给原来的物体增加G部分的物体，如图所示，成为规则物体，那么，整个物体对地面的压强为：
；
沿虚线将该物块切去一部分，设此时剩余部分的重力为G＇，梯形的下表面积为S2，根据第一幅图的情况可知，质量和面积是等比例减小的，所以总压强是不变的。根据关系可知：
；
根据p总相等可得：
那么：
所以：
p＞p′；
故选B。
28、D
【解析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；
(2)根据图像读出两灯泡额定电压下的电流，根据求出甲、乙两灯的额定功率之比；
(3)甲、乙两灯并联接在电压为2V的电源两端时，它们两端的电压均为2V，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；
(4)甲、乙两灯串联接在电压为8V的电源两端时，通过它们的电流相等，且总电压等于8V，根据图像读出符合要求的电流和电压，根据求出两灯泡的实际功率之比。
【详解】A．由图像可知，甲、乙两灯泡两端的电压分别为2V、6V时，通过甲的电流依次为0.3A、0.6A，通过乙的电流依次为0.2A、0.3A，由的变形式可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A正确，不符合题意；
B．甲、乙两灯的额定电压均为6V，通过的电流I甲额＝0.6A，I乙额＝0.3A，则甲、乙两灯的额定功率之比：
，
则B正确，不符合题意；
C．甲、乙两灯并联接在电压为2V的电源两端时，它们两端的电压均为2V，由图像可知，通过的电流分别为I甲＝0.3A，I乙＝0.2A，此时两灯泡的电阻之比：
，
则C正确，不符合题意；
D．甲、乙两灯串联接在电压为8V的电源两端时，通过它们的电流相等，且总电压等于8V，由图像可知，当电路中的电流、、时符合，则两灯泡的实际功率之比：
，
则D错误，符合题意；
故选D。
29、B
【分析】分析清楚电路结构，知道各电路元件的连接方式、两电压表各测哪部分电路电压；由串联电路的特点求出电阻R1、R2间的电压关系，两电压表示数表达式，然后求出R1、R2与灯泡L两端的电压；由欧姆定律求出灯泡电阻；由功率公式求出灯泡的额定功率。
【详解】电阻R1、R2与灯泡L串联，电压表V1测电阻R1与灯泡L两端的电压；电压表电阻V2测电阻R2与灯泡L两端的电压；串联电路电流处处相等，则两定值电阻的电压之比：
，
则
------①；
由串联电路的特点知：
------②，
------③；
由①②③解得U1=4V，U2=2V，UL=3V；
电路电流：
，
灯泡电阻：
，
则灯泡的额定功率：
，
综上所述可知B正确；
故选B。
【点睛】
本题考察了电路结构分析、串联电路的特点、欧姆定律与电功率公式的应用，题目难度较大；灵活应用串联电路的特点是解题的关键。
30、A
【解析】将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离略大于平衡距离，表现为引力，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开．故选A.
点睛：构成物质的分子之间存在相互作用的引力和斥力，当分子间的距离大于平衡距离时，表现为引力．据此作出判断．
二、填空题（每空1分，共10题，20分）
31、2200 1.2×104 90.9%
【详解】电动机的电功率P总=UI=220V×10A=2200W
这台电动机1min内产生的热量Q=I2Rt=（10A）2×2Ω×60s=1.2×104J
线圈消耗的功率P圈=I2R=（10A）2×2Ω=200W
输出功率P出=P总-P圈=2200W-200W=2000W，
这台电动机的效率是η=P出/P总="2000W" /2200W =90.9%
32、南北 通电导线周围存在着磁场 电流周围的磁场的方向跟电流方向有关
【详解】[1]从图中可看到，在导线没有通电时，小磁针北极指向左边，那么左边是地理北极，则直导线AB是南北方向放置在小磁针上方；
[2]接通电路后，观察到小磁针偏转，此现象说明了通电导线周围存在着磁场；
[3]改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了磁场的方向跟电流方向有关。
33、并 变大
【分析】串联电路中各用电器之间相互影响；并联电路中各个用电器之间互不影响，独立工作；电阻的并联实质是增大了导体的横截面积．
【详解】街道上的路灯同时发光同时熄灭，如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，说明各个用电器互不影响，应该是并联的；此时相当于导体横截面积变小，故总电阻变大．
34、3：2
【详解】开关断开时，电压表和L1、电源一起组成电路时，电压表的电阻很大，灯泡不会发光，L1 只是充当导线的作用，电压表测量电源两端的电压，电压表的示数10V，所以电源电压为U=10V； 开关闭合时，两灯泡串联，电压表测量灯泡L2两端的电压，即U2=4V，因串联电路电源电压等于各用电器两端电压之和，所以，灯泡L1两端的电压为：
，
两灯泡串联电流相等，由欧姆定律得，灯泡L1与灯泡L2的电阻之比为：
。
35、2014Ω
【详解】电阻箱的示数
2×1000+0×100+1×10+4×1=2014
36、扩散 间隙
【详解】[1]吸烟时产生的烟雾分子无规则运动到空气中，这是扩散现象，会触发烟雾报警器报警，影响行车安全，故高铁全列禁烟。
[2]水和酒精混合后，由于分子间有间隙，则水和酒精分子相互填补了对方的间隙，而使体积变小。
37、> =
【解析】 (1)导体的电阻与材料、长度、横截面积、温度有关．当材料、横截面积一定时，导体的长度越长，电阻越大；所以R长R短；(2)并联电路各支路电压相等，所以U长U短．
点睛：（1）其他条件不变时，导体的长度越长，导体的电阻越大；．（2）并联电路的电压规律：并联电路各支路电压相等，据此解答．
38、磁场 洗衣机
【解析】第一空．直流电动机的工作原理是通电导线圈在磁场中受到力的作用而转动；
第二空．电熨斗、电磁继电器、洗衣机中，电熨斗利用的是电流的热效应，电磁继电器利用的是电流的磁效应，洗衣机是利用电动机原理来工作的。
39、30 14
【详解】由电路图知道，电阻R0 与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
[1]由于串联电路中的总电压等于各分电压之和，所以，由知道，当电路中的电流I=0.2A时，电源的电压
U=IR0 +U滑 =0.2A×R0 +U滑
则
U滑 =U-0.2A×R0 ----------①
当电路中的电流I′=0.3A时，电源的电压
U=I′R0 +U滑 ′=0.3A×R0 +U滑′
则
U滑 ′=U-0.3A×R0 ----------②
由于电压表示数改变了3V，所以
U滑 -U滑′=（U-0.2A×R0 ）-（U-0.3A×R0 ）=3V
解得R0 =30Ω
[2]当滑片位于a点时，电路中的电流I′=0.3A，变阻器R消耗的电功率为1.5W，由P=UI知道，滑动变阻器两端的电压
则电源的电压：
U=I′R0 +U滑′=0.3A×30Ω+5V=14V
40、V 变大
【解析】[1]由电路图可知，R1、R2并联，电压表测电源的电压，电流表A测干路电流，A1测R1支路的电流；因电源的电压不变，所以，滑片移动时电压表的示数不变；将滑片P向左移动的过程中，滑动变阻器接入电路的电阻变大，由I＝可知，该支路的电流变小，即电流表A1的示数变小；因并联电路各支路独立工作、互不影响，所以，R2支路的电流不变，因并联电路干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小；
[2]当滑片P移至左端时，断开开关S，电压表仍侧电源的电压，即电压表的示数不变，而此时R2支路断路，电流表A只测通过滑动变阻器的电流，所以电流表A的示数变小，故电压表V示数与电流表A示数的比值将变大。
三、实验题（每空1分，共2题，15分）
41、动能与速度和质量有关 2~5 错误 s=40v2（s2 /m） 水平地面 变大
【详解】(1)[1]由第2次试验到第5次实验知，动能的大小与质量有关，由第5次试验到第8次实验知，动能的大小与速度有关；动能和势能统称机械能。故小华是依据动能与速度和质量有关提出猜想的；
[2][3]由第2次试验到第5次实验知：小车和钩码总质量m不同，小车在水平面上滑行距离s相同，故猜想一是错误的；
(2)[4]由表格中选择数据，在图中描点连线得出小车滑行距离s与初速度v的关系图像为一条直线，如图所示：
[5]由实验数据及图像可知，小车滑行距离s与初速度的平方v2成正比关系，其关系式为
s=40v2；
(3)[6][7] 因为小车是在水平面上滑行，故为了验证车滑行的距离可能还与地面的粗糙程度有关，他们应该在水平面垫上粗糙程度不同的玻璃、棉布和毛巾。由于棉布表面比玻璃粗糙，小车在棉布表面受到的摩擦力大，速度减小的快，因此小车克服摩擦力做功的功率变大。
42、A 0.26 变大 不同意；灯丝的电阻受温度影响，不是一个定值，取平均值没有意义 电压表接在了滑动变阻器两端
【详解】(1)[1]为了保护电路，应将滑片移到变阻器的最大阻值处，由图甲知，应向A端调整滑动变阻器的滑片，使电路中电阻最大，电流最小；
(2)[2]由图乙知，电流表使用0～0.6A量程，分度值为0.02A，此时电流值为0.26A；
[3]由图知，L与变阻器串联，电压表测灯泡L两端电压，所以电压表示数小于电源电压。当灯泡丝烧断后，电压表串联在电路中，相当于电压表测量电源电压，所以电压表的示数变大；
(3)[4]因为灯丝的电阻与温度有关，而灯泡两端的电压越大，通过灯电流越大，根据P=UI灯的功率越大，灯丝的温度越高，因此小灯泡在不同电压下工作时，小灯泡的灯丝温度不同，电阻也不相同，所以不能求灯丝电阻的平均值；
(4)[5]丙图中的B图象，随着电流的增大，电压减小，正好与A图象相反，符合滑动变阻器两端电压的变化规律，因此电压表接在了滑动变阻器两端。
四、计算题（每题10分，共2题，20分）
43、（1）13.5Ω；（2）4.5W；（3）2.5Ω～10Ω．
【详解】（1）由得灯泡正常发光时的电阻
（2）由于只闭合S1，只有灯泡接入电路，而灯泡正常发光，则电源电压
U=U额=4.5V
只闭合S2，变阻器的滑片P处于中点，变阻器与R0串联，则总电阻为
则电流为
所以R0消耗的电功率为
P0=I2R0=（0.3A）2×5Ω=4.5W
（3）当电流 最大为I=0.6A时，滑动变阻器接入电路的阻值最小，由得
滑动变阻器接入电路的最小阻值
Rmin=R总-R0=7.5Ω-5Ω=2.5Ω
当滑动变阻器上电压为3V时，滑动变阻器接入电路的电阻最大，此时电流
滑动变阻器接入电路的最大阻值
44、（1）3.36×106J；（2）4×106J；（3）84%。
【解析】（1）水吸收的热量：
＝3.36×106J；
（2）天然气放出的热量：Q放＝V气q＝0.1m3×4×107J/m3＝4×106J；
（3）热水器的加热效率：。
答：（1）水吸收的热量Q吸为3.36×106J；
（2）天然气放出的热量Q放为4×106J；
（3）天然气热水器的热效率为84%。
试验次数
1
1
3
4
5
电压/V
0.5
1.0
1.5
1.0
1.5
电流/A
0.10
0.14
0.16
0.14
0.18
电阻/Ω
序号
1
2
3
4
5
6
7
8
总质量m/kg
0.10
0.10
0.15
0.20
0.25
0.10
0.10
0.10
初速度v/（m/s）
0
0.1
0.1
0.1
0.1
0.15
0.2
0.25
滑行距离s/m
0
0.40
0.40
0.40
0.40
0.90
1.60
2.50
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
相关试卷
江苏省无锡市部分市区2023-2024学年九年级物理第一学期期末经典模拟试题含答案： 这是一份江苏省无锡市部分市区2023-2024学年九年级物理第一学期期末经典模拟试题含答案，共14页。试卷主要包含了考生必须保证答题卡的整洁，如图所示，是某电子秤的原理图等内容，欢迎下载使用。
江苏省南京市致远中学2023-2024学年物理九年级第一学期期末经典模拟试题含答案： 这是一份江苏省南京市致远中学2023-2024学年物理九年级第一学期期末经典模拟试题含答案，共9页。试卷主要包含了下列做法中符合安全用电要求的是等内容，欢迎下载使用。
江苏省南京市高淳区2023-2024学年九年级物理第一学期期末经典模拟试题含答案： 这是一份江苏省南京市高淳区2023-2024学年九年级物理第一学期期末经典模拟试题含答案，共8页。
