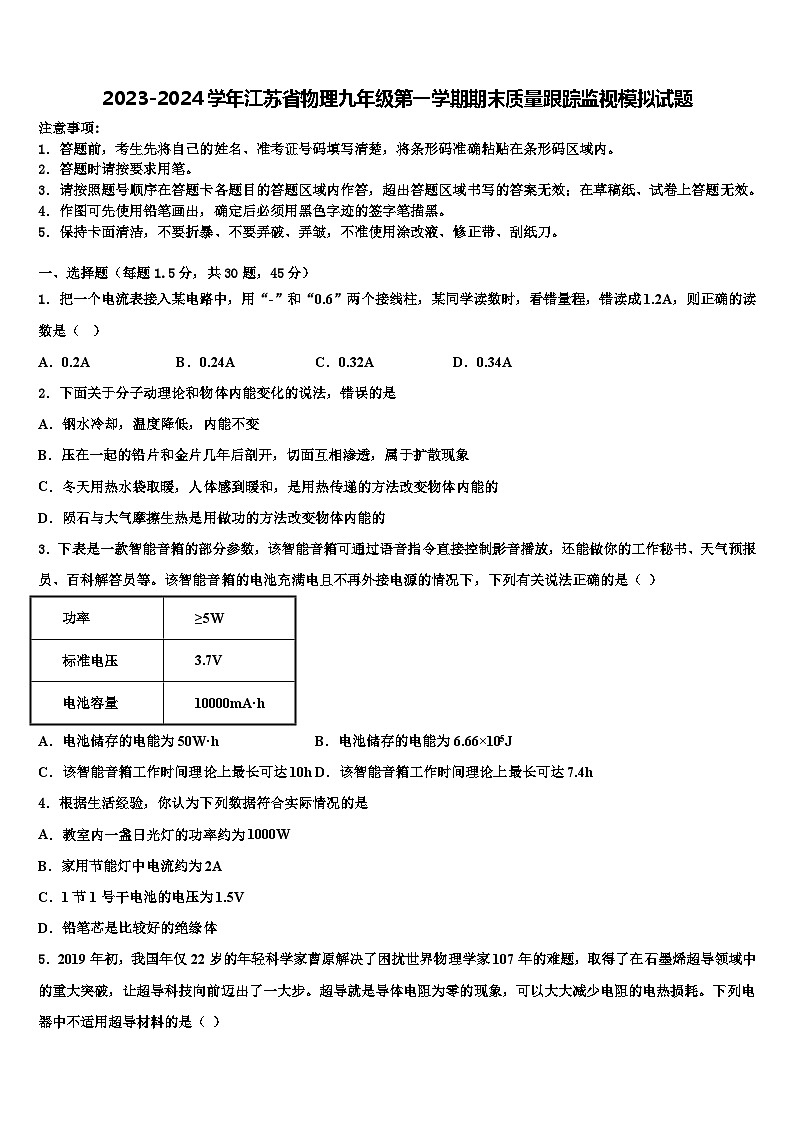

2023-2024学年江苏省物理九年级第一学期期末质量跟踪监视模拟试题
展开
这是一份2023-2024学年江苏省物理九年级第一学期期末质量跟踪监视模拟试题，共24页。试卷主要包含了答题时请按要求用笔，下列单位中，是热值单位的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．把一个电流表接入某电路中，用“-”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（ ）
A．0.2AB．0.24AC．0.32AD．0.34A
2．下面关于分子动理论和物体内能变化的说法，错误的是
A．钢水冷却，温度降低，内能不变
B．压在一起的铅片和金片几年后剖开，切面互相渗透，属于扩散现象
C．冬天用热水袋取暖，人体感到暖和，是用热传递的方法改变物体内能的
D．陨石与大气摩擦生热是用做功的方法改变物体内能的
3．下表是一款智能音箱的部分参数，该智能音箱可通过语音指令直接控制影音播放，还能做你的工作秘书、天气预报员、百科解答员等。该智能音箱的电池充满电且不再外接电源的情况下，下列有关说法正确的是（ ）
A．电池储存的电能为50W·hB．电池储存的电能为6.66×105J
C．该智能音箱工作时间理论上最长可达10hD．该智能音箱工作时间理论上最长可达7.4h
4．根据生活经验，你认为下列数据符合实际情况的是
A．教室内一盏日光灯的功率约为1000W
B．家用节能灯中电流约为2A
C．1节1号干电池的电压为1.5V
D．铅笔芯是比较好的绝缘体
5．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。下列电器中不适用超导材料的是（ ）

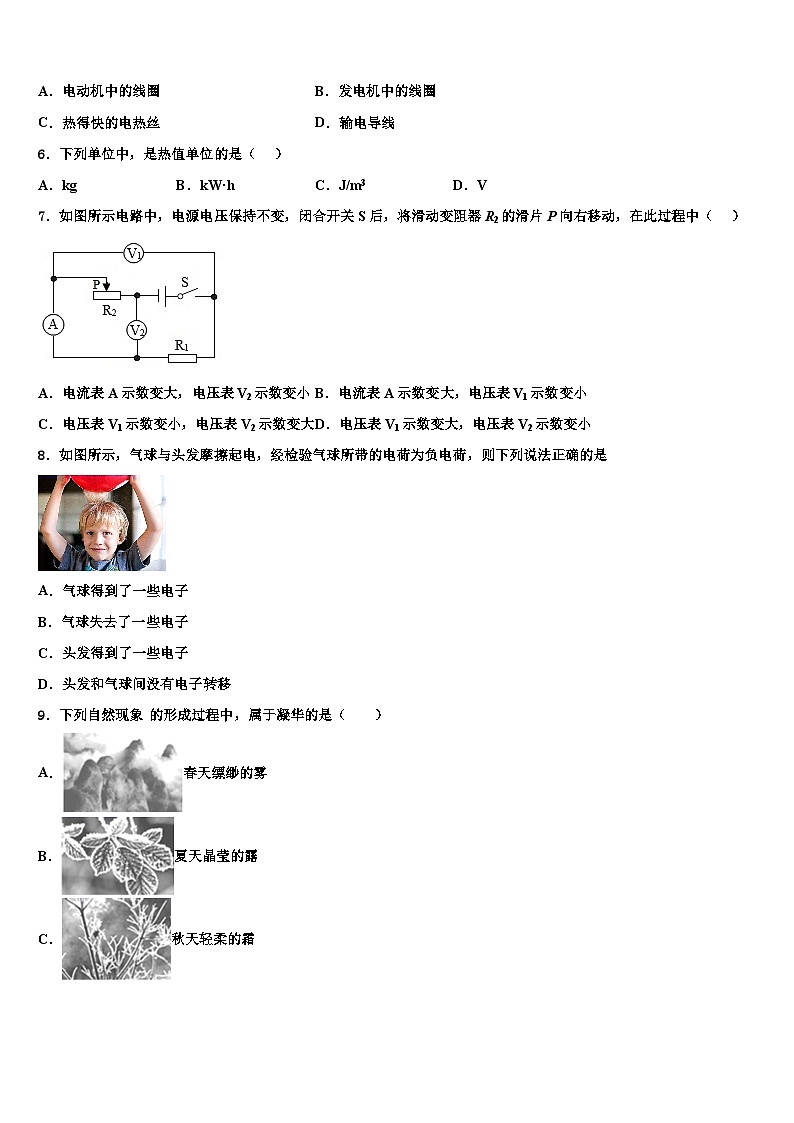

A．电动机中的线圈B．发电机中的线圈
C．热得快的电热丝D．输电导线
6．下列单位中，是热值单位的是（ ）
A．kgB．kW·hC．J/m3D．V
7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数变大，电压表V2示数变小
8．如图所示，气球与头发摩擦起电，经检验气球所带的电荷为负电荷，则下列说法正确的是
A．气球得到了一些电子
B．气球失去了一些电子
C．头发得到了一些电子
D．头发和气球间没有电子转移
9．下列自然现象 的形成过程中，属于凝华的是（ ）
A．春天缥缈的雾
B．夏天晶莹的露
C．秋天轻柔的霜
D．冬天凝重的冰

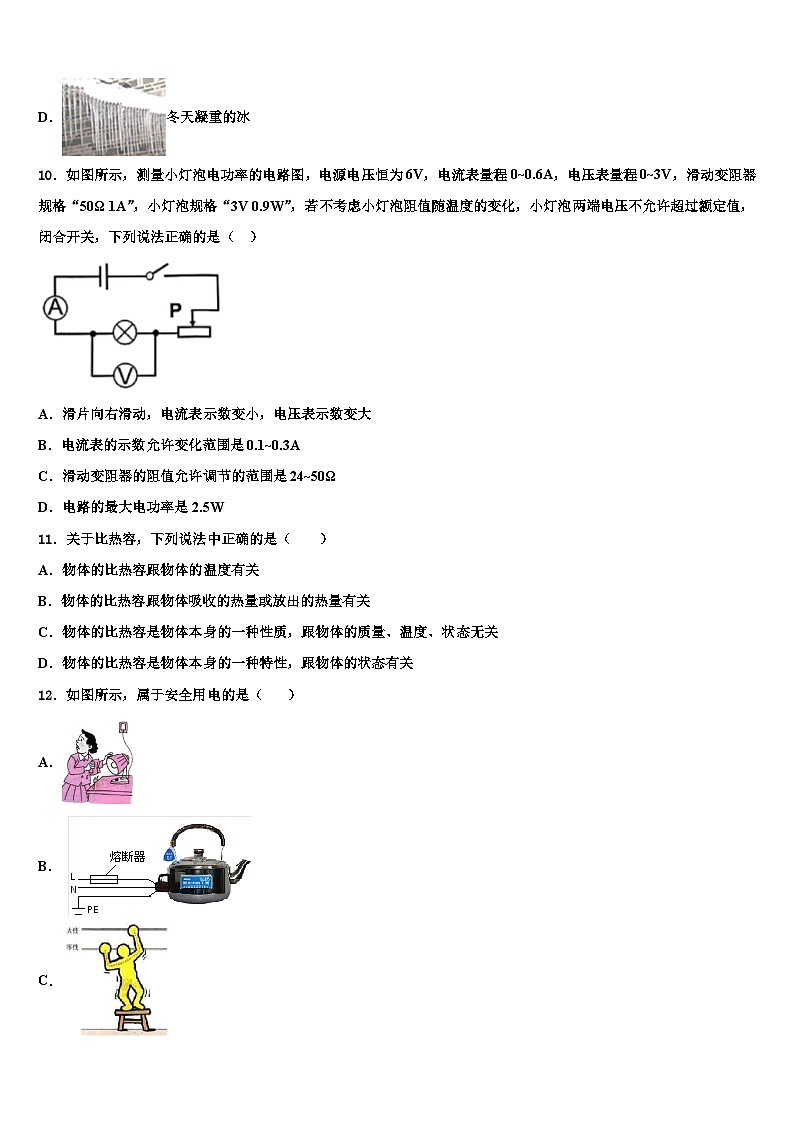

10．如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0~0.6A，电压表量程0~3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“3V 0.9W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1~0.3A
C．滑动变阻器的阻值允许调节的范围是24~50Ω
D．电路的最大电功率是2.5W
11．关于比热容，下列说法中正确的是（ ）
A．物体的比热容跟物体的温度有关
B．物体的比热容跟物体吸收的热量或放出的热量有关
C．物体的比热容是物体本身的一种性质，跟物体的质量、温度、状态无关
D．物体的比热容是物体本身的一种特性，跟物体的状态有关
12．如图所示，属于安全用电的是（ ）
A．
B．
C．
D．
13．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是
A．电流表测量干路电流B．L1与L2的亮度一定相同
C．通过L1和L2，的电流一定相等D．只断开S2，L1发光且亮度不变
14．将标有“PZ220—40”的两个白炽灯泡串联接入家庭电路中，不计温度对灯丝电阻的影响，两个灯泡消耗的总功率为（ ）
A．80WB．40WC．20WD．10W
15．小明正确连接如图所示的电路，闭合开关S，发现灯L1不发光，灯L2发光。由此判定电路可能是
A．灯L1短路B．灯L2 短路
C．灯L1断路D．灯L2 断路
16．如图所示是汽油机一部分工作循环，甲、乙是两个演示实验示意图，丙、丁是四冲程汽油机工作过程中的两个冲程示意图（其中进气门和排气门均关闭）．与压缩冲程原理相同的是
A．甲、丙B．乙、丙C．甲、丁D．乙、丁
17．首先发现电流周围存在磁场的科学家是（ ）
A．牛顿B．奥斯特C．焦耳D．安培
18．下列说法中，正确的是（ ）
A．灯丝、碳棒、发光二极管（LED）都由导体制成
B．给手机充电时，手机的电池相当于电源
C．闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极
D．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
19．对于通电螺线管极性的标注，图中正确的是
A．B．C．D．
20．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（ ）
A． B． C． D．
21．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
22．图为试电笔的结构及使用方法．下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
23．一群蜜蜂不小心飞入小区一户人家里，聪明的保安将装有蜂蜜的木桶置于门外，蜜蜂陆续飞入桶中。下列现象中，与此原理相同的是
A．两个铅块压紧后粘在一起B．用鼻子鉴别酱油和醋
C．固体、液体很难压缩D．煮稀饭时米粒在水中翻滚
24．关于电磁波的下列说法，正确的是
A．光导纤维中传播信息的光不是电磁波
B．固定电话通过电磁波传递信息
C．电磁波的传播需要介质
D．移动电话（手机）既能接收电磁波，也能发射电磁波
25．小刘在游戏中把乒乓球压瘪了，但没有破裂．对于球内气体而言，没有发生变化的物理量是（ ）
A．密度B．质量C．压强D．体积
26．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯泡L2短路
B．灯泡L2断路
C．灯泡L1断路
D．两个灯泡都断路
27．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
28．下列选项中，有关物理学家和他的主要贡献对应正确的是（ ）
A．法拉第——发现电子B．奥斯特——电流的磁效应
C．焦耳——惯性定律D．牛顿——电流的热效应
29．在“探究影响导体电阻大小的因素”时，小明发现手边只有一根金属丝，则下列哪个因素肯定无法进行探究（ ）
A．长度B．横截面积C．材料D．温度
30．一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是（ ）
A．将铜导线对折起来，接在电路中
B．将同样长，同样粗的铝导线代替铜导线接在电路中
C．将铜导线用拉丝机拉长至原来2倍
D．将铜导线用拉丝机拉长至原来倍
二、填空题（每空1分，共10题，20分）
31．2018合肥国际马拉松赛于2018年11月11日在安徽省合肥市万达乐园广场举行。据测算，一场全程马拉松比赛，运动员身体消耗的能量约为1.2×107J，若焦炭的热值为3.0×107kg，则这些能量需要完全燃烧_________kg的焦炭才能得到。
32． “可燃冰”作为新型能源，有着巨大的开发使用潜力，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的_____很大，以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量为_____J，可以使_____kg的水从20℃加热到40℃．[c水＝4.2×103J/（kg•℃），q煤气＝4.2×107J/kg]。
33．如图所示，用力将活塞迅速下压，筒内硝化棉燃烧，该过程的能量转化与汽油机_______冲程的能量转化相同。一单缸四冲程汽油机，飞轮转速为3000r/min，则1min对外做功_________次，汽油机完全燃烧100g汽油可放出_____J的热量。(q汽油=4.6×107J/kg )
34．如图1所示，电源电压保持不变，当闭合开关S，将滑动变阻器滑片P分别位于最右端a和其上某处b（图中未标出），记录两电表数据并标于图2中M、N两点处。则滑动变阻器的最大阻值为_____Ω，电源电压是_______V，将滑片P从b点再移至某处c（图中未标出）的过程中，两电表示数变化量的比值将_______（选填“变大”、“保持不变”或“变小”）。
35．电动机工作时把消耗的电能转化成机械能和内能，如果电源电压为U，通过电动机的电流为I，电动机线圈的电阻为R，工作时间为t，则：电动机线圈产生的热量为_____；电动机转化的机械能是_______。
36．如图，将连在电压表上的铜片和锌片插入盐水中，制成一个盐水电池｡观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，电池的电压为______V｡
37．在装有红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，两瓶口相对，中间用一块玻璃板隔开（如图甲所示）。抽出玻璃板后，上面瓶内气体颜色逐渐变红，这个现象说明__________________。 如图乙是某四冲程汽油机的________ 冲程。
38．一只标有“220V20W”字样的节能灯，其额定电压是_____V，额定功率是_____W，其正常工作10h，消耗的电能是_____kW•h．若它与一只标有“220V100W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约_____%电能．
39．如图是测定小灯泡电功率的实验电路．闭合开关S,使滑片P向左不断移动,则电流表的示数____(选填“增大”“不变”或“减小”),小灯泡消耗的电功率____(选填“增大”“不变”或“减小”)．
40．甲灯标有“P220V—25W”的字样，乙灯标有“P220V—40W”的字样，甲灯的电阻比乙灯的电阻______，（选填“大”或“小”）若把它们串联在220V的电路上，______灯较亮（选填“甲”或“乙”）。
三、实验题（每空1分，共2题，15分）
41．（1）利用如图甲所示电路测电阻，电流表、电压表的示数如图乙所示，则两表的示数分别为__A、__V，通过计算可知待测电阻为__Ω；
（2）某实验小组利用图所示电路探究并联电路电流的规律，电阻R1、R2的阻值分别为5Ω、10Ω；
①闭合开关，电流表A1无示数、其他电流表均有示数，则电路故障可能是__；
②排除故障后，闭合开关，多次调节滑动变阻器的滑片，记录电流表的示数，数据见表格。
分析数据可得出结论：并联电路的干路电流等于__；并联电路中支路电阻越大，则支路电流__。
完成实验后，小组内有同学质疑以上探究结论，为了使结论更具普遍性，可进一步采取的措施是__。（填一种即可）
42．在探究影响导体电阻大小的因素时，实验室提供了4根电阻丝，规格、材料如表中所示，小兵、小红两位同学做出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
为了验证上述猜想，他们设计了如图所示的实验电路：
(1)如图所示“探究影响导体电阻大小因素”的实验，在M、N之间分别接上不同的导体，则通过观察__________来比较导体电阻的大小；
(2)为了验证上述猜想③，应该选用编号________两根电阻丝进行实验；
(3)如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想______（填序号）；
(4)如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想①。分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，电阻较_______；由此，得到的结论是：材料与横截面积相同的电阻，长度越_______；电阻越大；
(5)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就_____了输电线的电阻，从而可以_______输电线上的电能损失。（均选填“增大”或“减小”）
四、计算题（每题10分，共2题，20分）
43．如图甲，高度足够高的圆柱形容器，高处有一个注水口，以10cm3/s均匀向内注水，容器正上方天花板上，有轻质细杆（体积忽略不计）粘合着由两个横截面积不同的实心圆柱体组成的组合，此组合的A、B部分都是密度为0.8g/cm3的不吸水复合材料构成，图乙中坐标记录了从注水开始到注水结束的1min内，水面高度h的变化情况，根据相关信息，求：
（1）圆柱形容器的横截面积S：
（2）组合体B的质量mB；
（3）分别在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比F1：F2；
（4）在注水过程中，选取两个长为连续的26s的时段（两时段可部分重叠）计算在这两个时段内液体对容器底压强增加量比值的最大值。
44．小宁在家里观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识。
（1）豆浆机铭牌上的部分技术参数如图所示。豆浆机制作一次豆浆需要先加热4min，再打浆3min，再加热6min。问制作一次豆浆，豆浆机消耗的电能是多少？
（2）现在市场上有一些电器的电源线芯线比合格产品细，请你根据焦耳定律简要说明使用这种电源线存在什么隐患？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】对于电流表的读数，要看清所选的量程和分度值；若电流表量程为0～0.6A，对应的分度值为0.02A；若电流表量程为0～3A，对应的分度值为0.1A；同一刻度处，大量程数值是小量程数值的5倍。用“-”和“0.6”两个接线柱，而按照0～3A量程读数为1.2A，此刻度对应于0～0.6A的数值为
故B正确，A、C、D错误。
故选B。
2、A
【解析】本题考查扩散现象、改变内能的方式及内能与温度的关系
【详解】A．温度是影响内能的一个因素，钢水在冷却过程中，温度降低，对外放出热量，所以内能会减小，故A说法不正确，符合题意
B．扩散是指不同物体互相接触时彼此进入对方的现象，铅片和金片长时间压在一起，切面互相渗透是扩散现象，故B说法正确，不符合题意
C．人体和热水袋接触，人体吸收热水放出的热量，即热水的内能转移给了人体，所以是通过热传递的方式改变内能。故C说法正确，不符合题意
D．陨石与大气摩擦的过程，是克服摩擦做功，将机械能转化为内能的过程，所以是通过做功来改变内能的，故D说法正确，不符合题意
3、D
【详解】AB．由题意可知，电池容量为10000mA•h，充满电后，电池所储存的电能：
W=UIt=3.7×10000×10-3×10-3kW×1h=0.037kW•h=1.332×105J；
故A、B错误；
CD．该智能音箱工作时间
t==26640s=7.4h，
故C错误，D正确。
4、C
【详解】A、教室内日光灯正常发光时的电流在0.2A左右，额定功率约为P＝UI＝220V×0.2A＝44W左右．故A错误；
B、家用节能灯的额定功率在20W左右，正常发光的电流在I＝＝0.1A左右．故B错误；
C、一节1号干电池的电压是1.5V．故C正确；
D、铅笔芯具有良好的导电性，属于导体．故D错误．
故选C．
5、C
【详解】A．电动机中的线圈，如果没有电阻，就不会出现由于电阻而引起的电能耗损，A项不合题意；
B．发电机中的线圈，如果没有电阻，就不会出现由于电阻而引起的电能耗损，B项不合题意；
C．热得快是利用电热来工作的，如果没有电阻就不会产生电热，选项C符合题意；
D．输电导线若没有电阻，就不会出现由于电阻而引起的电能耗损，D项不合题意。
6、C
【详解】A．kg是质量的单位，故不符合题意；
B．kW·h是电功的单位，故不符合题意；
C．J/m3是热值的单位，故符合题意；
D．V是电压的单位，故不符合题意。
故选C。
7、A
【详解】由电路图知道，定值电阻R1 与滑动变阻器R2 串联，电压表V1 测R1 两端的电压，电压表V2 测R2 两端的电压，电流表测电路中的电流；将滑动变阻器R2 的滑片P向右移动时，变阻器接入电路的电阻变小，电路中的总电阻变小，由知道，电路中的电流变大，即电流表的示数变大；由U=IR知道，R1 两端的电压变大，即电压表V1 的示数变大，故BCD错误；又因为串联电路中总电压等于各分电压之和，所以，R2 两端的电压变小，即电压表V2 示数变小，故A正确。
故选A。
8、A
【详解】气球与头发摩擦时因为摩擦而起电，因为气球所带的电荷为负电荷，所以气球在此过程中得到了电子，头发在此过程中失去了电子．部分电子从头发转移到梳子上．
故选A．
9、C
【详解】A．雾是水蒸气遇冷液化形成的，故A不符合题意；
B．露是水蒸气液化形成的，故B不符合题意；
C．“霜”是固态的，是由空气中的水蒸气遇冷形成的，由气态变为固态，是凝华，故C不符合题意；
D．冰是液态水凝固形成的，故D不符合题意。
故选C。
10、B
【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A．当滑动变阻器滑片向右滑动，接入电路中的电阻变大时，根据欧姆定律可知电路中的电流变小，即电流表示数变小；根据U=IR可知灯泡两端的电压变小，即电压表示数变小；故A错误；
BCD．灯的额定电流
IL额==0.3A
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为
Imax=0.3A
灯泡的电阻
RL==10Ω
电路中的总电阻
Rmin==20Ω
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值
R滑min=Rmin-RL=20Ω-10Ω=10Ω
该电路的最大功率
Pmax=UImax=6V×0.3A=1.8W
当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流
Imin==0.1A
则电流表示数的变化范围是0.1A～0.3A，滑动变阻器的阻值允许调节的范围是10Ω~50Ω，故B正确，CD错误。
故选B。
11、D
【详解】比热容是物质的一种特性，与物质种类有关；跟这种物体的质量大小，温度高低及吸放热的多少无关；比热容大小与物质的状态有关，故ABC错误，D正确．故选D.
12、B
【详解】A．灯具属于带电体，用湿布擦拭时，湿布属于导体，有可能使电流通过湿布传到人体上，使人体触电，十分危险，不符合题意；
B．当用电器的功率较大时，容易引起电路中的电流过大，引起火灾，因此要在用电器配套用的电线中的火线上安装熔断器，符合题意；
C．人体虽然站在绝缘体上，但是人的两只手同时接触了火线和零线，有电流通过人体，造成触电，不符合题意；
D．安全用电的原则：不接触低压带电体，不靠近高压带电体。向掉落在地上的高压线头走进，容易造成跨步电压触电，不符合题意。
13、D
【详解】A．由图知,L1、L2并联连接在电路中；电流表与L1串联，测量L1的电流；故A错误；
BC．两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过两灯的电流不同，亮度一定不同,故BC错．
D．开关S1在干路，开关S2与L2串联,只断开S2，L1发光且亮度不变,故D正确．
14、C
【详解】由灯泡额定功率及电压可求每个灯泡电阻为
则串联接入电路总功率为
故选C。
15、A
【详解】由题图可知该电路是串联电路，灯不亮而 发光这说明与和电源连接的电路为通路，且灯没有发生短路，灯短路，故选A。
16、B
【详解】甲图，对试管中的水加热，加快水的汽化，水蒸气膨胀对外做功，使塞子飞出去，水蒸气的内能转化为塞子的机械能；
乙图，用力将活塞压下，活塞对空气做功，空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧；这是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；
丙图，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，压缩冲程将机械能转化为内能；
丁图，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，做功冲程将内能转化为机械能．
由以上分析不难看出，与压缩冲程原理相同的是乙和丙．故B正确．
17、B
【详解】A．牛顿在力学中的贡献非常大，其发现并总结了牛顿第一运动定律，故A不符合题意；
B．1820年，丹麦物理学家奥斯特发现了电流的磁效应，发现电流周围存在磁场，故B符合题意；
C．焦耳发现了焦耳定律，故C不符合题意；
D．安培发现了安培定则，故D不符合题意。
故选B。
18、C
【分析】二极管属于半导体材料；
电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；
在电源的外部，电流的方向是从电源正极出发，经用电器回到电源负极；
电阻是导体本身的一种性质．
【详解】A、灯丝、碳棒是由导体制成，发光二极管（LED）由半导体制成的，故A错误；
B、给手机充电时，手机的电池会消耗电能，所以相当于用电器，故B错误；
C、闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极，故C正确；
D、电阻是导体本身的一种性质，其大小取决于导体的材料、长度和横截面积，与导体两端的电压、电流无关，故D错误．
故选C．
【点睛】
本题考查的是有关电学的知识，解决本题的关键知道电流的方向、影响电阻的因素、导体与半导体的判断及电路的组成．
19、B
【解析】根据题中“图中的通电螺线管磁极极性标注正确的是”可知，本题考查安培定则判断螺线管的极性．在四个选项中，直接告诉了螺线管的绕向；通过电源的正负极，间接告诉了螺线管中电流的方向，利用安培定则即可确定螺线管的磁极标注是否正确．
【详解】A．由图知，电流由螺线管的右端流入，且电流从第一匝线圈的里边流入，由安培定则可知，螺线管的右端为N极，故A错误；
B．由图知，电流由螺线管的左端流入，且电流从第一匝线圈的里边流入，由安培定则可知，螺线管的右端为N极，故B正确；
C．由图知，电流由螺线管的左端流入，且电流从第一匝线圈的外边流入，由安培定则可知，螺线管的左端为N极，故C错误；
D．由图知，电流由螺线管的右端流入，且电流从第一匝线圈的外边流入，由安培定则可知，螺线管的左端为N极，故D错误；
20、D
【解析】根据题意，声光控开关控制楼道灯，应在天黑时、有声音亮，而无声音灭，白天无论是否有声音灯不工作，则两个开关应串联，控制电灯。
A图，声控开关与灯并联，闭合时造成短路，不正确；
B图，两开关并联，控制电灯，任一开关闭合，灯都亮，不正确；
C图，光控开关与灯并联，闭合时造成短路，不正确；
D图，两开关闭合后，控制灯，只有两开关都闭合灯才会亮，故D正确。
选D。
点睛：重点是串联的特点，当开关串联时，只有所有的开关都闭合，电路接通，任一开关断开时，电路为断路。
21、B
【解析】A．干路开关闭合后，发热元件R工作；再闭合支路开关后，电动机才工作，不能做到启动风扇的电动机先工作，故A不符合要求；
B．干路中开关闭合，启动风扇的电动机立刻工作，闭合支路开关发热元件才工作；干路开关没有闭合，即启动风扇的电动机不工作，发热元件就不能工作，故B符合要求；
C．闭合下方开关，发热元件和启动风扇的电动机同时工作；闭合上方开关电动机不工作，而发热元件继续工作，故C不符合要求；
D．两开关只要有一个没有闭合，发热元件和启动风扇的电动机都不工作；两开关同时闭合，发热元件和启动风扇的电动机同时工作，故D不符合要求；
故选B。
22、B
【详解】A. 试电笔可以判断火线和零线，故A错误；
B. 若氖管发光，说明有电流通过，是火线、测电笔、人体、大地成为了电流的通路，故B正确；
C. 笔尖、电阻、氖管、弹簧和笔卡都是导体，外壳是绝缘体，故C错误；
D. 手应该接触笔尾的笔卡，在所以两种使用试电笔的方法中，甲是错误的，乙是正确的，故D错误；
【点睛】
要理解测电笔使用时，人手必须接触笔尾的金属体，以形成通路，氖管才可能发光，但不能接触笔尖的金属体，这样相当于手直接接触到了输电线，会触电．
23、B
【解析】保安将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，是蜂蜜的芳香分子的无规则运动吸引了蜜蜂，是扩散现象；
A．两个铅柱压紧后能粘在一起，说明分子之间存在引力，故A不符合题意；
B．鼻子可以闻到醋和酱油的气味，是因为醋和酱油分子运动到了空气中，是扩散现象，故B符合题意；
C．固体和液体很难被压缩，说明分子间有斥力，故C不符合题意；
D．煮稀饭时，看到锅中米粒翻滚，属于物体的机械运动，不是扩散现象，故D不符合题意。
24、D
【详解】A. 光纤通信是激光在光导纤维中传播的，是电磁波．故A错误．
B. 电话是通过电流传递信息的．故B错误．
C. 电磁波的传播不需要介质．故C错误．
D. 移动电话(手机)既能接收电磁波，也能发射电磁波．故D正确，符合题意．
故选D.
25、B
【详解】AC．当球被踩瘪时，球内气体质量不变，但由于气体体积减小，所以球内气体的密度会变大，AC不符合题意；
B．质量是物体内所含物质的多少，当球被踩瘪时，虽然球内的气体体积减小，但由于球没有破裂，球内气体的分子数量没有增多也没有减少，所以球内气体的质量没有发生变化，B符合题意；
D．当球被踩瘪时，球的体积减小，所以球内气体的体积也减小了，而质量不变，所以压强变大了，D不符合题意；
故选B。
26、B
【解析】本题涉及的知识是故障电路分析．“当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线”说明电路故障是断路，“电压表指针则有明显偏转”说明与电压相连的电路是接通的，发生断路的是灯泡L1．
27、C
【详解】由于滑动变阻器的作用是调节灯两端的电压，故在用手调节滑动变阻器的滑片时，眼应观察电压表的示数的变化，当电压表达到额定电压时，再去观察电流表的示数及灯泡的亮度。故选C。
28、B
【详解】A. 法拉第发现了电磁感应现象，汤姆生发现了电子，故A错误；
B. 奥斯特发现了电流的磁效应，故B正确；
C. 焦耳得出了焦耳定律，惯性定律是牛顿总结出的，故C错误；
D. 电流的热效应不是牛顿提出的，牛顿发现了万有引力定律，总结出了牛顿三定律，故D错误；
故选B.
29、C
【详解】一根金属丝，可以改变连入电路中金属丝的长度，将它对折可以改变金属丝的横截面积，可以通过通电时间长度，改变金属丝的温度，但材料不能改变，根据控制变量法知道，只能探究导体的电阻与导体的长度、横截面积和温度的关系，故C符合题意。
30、D
【详解】A．由于材料相同时，导体越长、横截面积越小，导体的电阻越大；所以，将铜导线对折起来，导体的长度变小，横截面积变大，即电阻变小，故A不符合题意；
B．其它条件相同，铝导线的电阻大于铜导线的电阻，但不是2倍的关系，所以，将同样长，同样粗的铝导线代替铜导线，电阻不会变为原来的2倍，故B不符合题意；
C．将铜导线用拉丝机拉长至原来2倍，由于铜导线的体积不变，长度变为原来的2倍，横截面积变为原来的二分之一，所以电阻变为原来的4倍，故C不符合题意；
D．将铜导线用拉丝机拉长至原来倍，体积不变，横截面积变为原来的，所以电阻变为原来的
倍，
故D符合题意。
二、填空题（每空1分，共10题，20分）
31、0.4
【解析】若焦炭完全燃烧放出的热量是：，则由知道，需要焦炭的质量是：。
32、热值 4.2×l08 5000
【解析】在同等条件下，质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；1kg煤气完全燃烧放出的热量：Q放＝mq煤气＝1kg×4.2×l07J/kg＝4.2×l07J，
1kg“可燃冰”完全燃烧放出的热量：Q放′＝4.2×l07J×10＝4.2×l08J；
由题知，Q吸＝Q放′＝4.2×l08J，Q吸＝cm△t，
∴水的质量：m＝＝＝5000kg。
33、压缩 1500
【详解】[1]将活塞下压过程，活塞压缩气体做功，活塞的机械能转化为气体的内能，该过程能量转化与汽油机的压缩冲程相同；
[2]飞轮转2r对外做功1次，因为
，
所以1min对外做功1500次；
[3]由热值公式得：
。
34、20 6 保持不变
【详解】[1]当滑片位于a端时，电路中的电流最小，电压表的示数最大，由图2可知，此时是M点，电路中的电流I1=0.2A，电压表的示数U2=4V，由可得，滑动变阻器的最大阻值：
；
[2]因串联电路中总电阻等于各分电阻之和，所以，电源的电压：
，
当滑片位于b端时，由图2可知此时是N点，电路中的电流I2=0.4A，电压表的示数U2=2V，则电源的电压：
，
因电源的电压不变，所以，
，
解得：R1=10Ω，
电源的电压：
；
[3]移动滑动变阻器R2的滑片P时，根据串联分压的规律可知，电压表示数的变化量等于定值电阻R1两端的电压的变化量；同时，串联电路的电流处处相同，因此，电流表示数的变化量就是定值电阻R1中电流的变化量；由公式可知，二者的变化量的比值等于定值电阻R1的阻值，故其比值将不变。
35、
【详解】[1]线圈电阻是R，通过线圈的电流是I，根据焦耳定律，线圈R产生的热量是；
[2]电动机是非纯电阻电路，电动机消耗的电能是，电动机转化的机械能是：
。
36、负 0.6
【详解】[1][2]电流从电压表正极接线柱流进，从负极接线柱流出，指针正偏。如果接反，指针会发生反偏。由图可知，电压表的量程是，正接线柱与铜片相连，指针正偏，所以铜片是正极。由指针位置可知，电压表的示数为0.6V，所以电源电压为0.6V。
37、分子在不停的做无规则运动 压缩
【详解】[1]虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，上面瓶内气体的颜色逐渐变成红，这说明气体分子在不停地做无规则运动，是扩散现象；
[2]由图可知，两个气门都关闭，活塞向上运动，因此是压缩冲程。
38、220 20 0.2 80
【解析】由“220V 20W”，可知该灯的额定电压为220V，灯的额定功率是20W＝0.02kW；其正常工作10h消耗的电能：W＝Pt＝0.02kW×10h＝0.2kW•h；设两种灯泡正常发光的时间均为t，则节能灯消耗的电能为W1＝P1t＝20W×t，白炽灯消耗的电能为W2＝P2t＝100W×t，在相同时间内节能灯可以节约电能的百分比：
×100%＝80%．
39、增大 增大
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电量足的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI可知灯泡实际功率的变化．
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电量足的电流，
当滑片P向左不断移动时，接入电路中的电阻减小，电路中的总电阻减小，
由I=可知，电路中的电流增大，即电流表的示数增大；
由U=IR可知，灯泡两端的电压增大，
由P=UI可知，灯泡的实际功率增大．
故答案为增大；增大．
40、大 甲
【详解】[1]由得，电压相同，功率大的电阻小，故甲灯的电阻比乙灯的大。
[2]串联后，两灯电流相同，由得，电阻大的功率大，故甲灯功率大，亮度大。
三、实验题（每空1分，共2题，15分）
41、0.24 2.4 10 电阻R1断路 各支路电流之和 越小 调节滑动变阻器，获得多组数据进行比较
【详解】(1)[1]由图乙知电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.24A；
[2]电压表的量程为0﹣3V，分度值为0.1V，示数为2.4V；
[3]待测电阻为：
；
(2)①[4]闭合开关S，电流表A1无示数、其他电流表均有示数，说明电流表A1所在的支路断路，则故障为电阻R1断路；
②[5]分析数据可得出结论：并联电路的干路电流等于各支路电流之和；
[6]由表中实验数据可知，在电压一定时，支路1电流I1和电阻R1的乘积是定值，支路2电流I2和电阻R2的乘积的是定值，且两支路电流与电阻的乘积相等，由此可知：在并联电路中，各支路的电流与支路的电阻大小成反比，即并联电路中支路电阻越大，则支路电流越小；
[7]为了使结论更具普遍性，可以调节滑动变阻器，获得多组数据进行比较。
42、电流表的示数 A、D ② 小 长 减小 减小
【详解】(1)[1]实验中，在M、N之间分别接上不同的导体，则通过观察电流表的示数，来比较电阻丝电阻的大小。
(2)[2]为了验证上述猜想③，应用长度和横截面积相同，不同材料的电阻丝，故应A、D两根电阻丝。
(3)[3]A、C两根导线材料相同，长度相同，横截面积不同，故是为了验证猜想②。
(4)[4][5]A、B两根电阻丝的材料、横截面积相同，长度不同，当接A时，电流表示数较大，故电阻较小，说明长度越小，电阻越小，故得到的结论是：材料与横截面积相同的电阻，长度越长，电阻越大。
(5)[6][7]将原来细的铝质输电线换成较粗的铝质输电线，是在材料、长度相同时，通过增大导线横截面积来减小导线的电阻；根据知，导线上损失的电能也减小了，从而起到节能的目的。
四、计算题（每题10分，共2题，20分）
43、（1）40cm2；（2）160g；（3）14：1；（4）24/17。
【详解】(1)图乙知道，0～8s，水面上升的速度均匀，说明此过程水面在圆柱体B的下面，当t=8s时，刚好与B的下表面接触；所以，0～8s内容器中注入的水体积是：
V1 =vt1 =10cm3 /s×8s=80cm3 ，
由图乙知道，0-8s时，水面升高的高度是h1 =2cm，由于体积公式V=Sh知道，容器的底面积是：
；
(2)8s～28s是圆柱体B浸入水中的过程，t=28s时，B刚刚全部浸没；水面刚好与A的下表面接触；8s～28s时间内，注入的水体积是：
V2 =vt2 =10cm3 /s×（28s-8s）=200cm3 ，
由图乙知道，在8～28s时，水面升高的高度是：
h2 =12cm-2cm=10cm，
由于时间8s～28s是圆柱体B浸入水中的过程，t=28s时，B刚刚全部浸没；所以，B的高度是：
hB=h2 =10cm，
B圆柱体的体积是：
VB =S容h2 -V2 =40cm2 ×10cm-200cm3 =200cm3，
由图乙知道，28s～58s时间内，注入的水体积是：
V3 =vt3 =10cm3 /s×（58s-28s）=300cm3 ；
由图乙知道，28-58s时，水面升高的高度是：
h3 =22cm-12cm=10cm；
由于时间28s～58s是圆柱体A浸入水中的过程，t=58s时，A刚刚全部浸没；所以，A的高度是：
hA=h3 =10cm，
所以，A圆柱体的体积是：
VA =Sh3 -V3 =40cm2 ×10cm-300cm3 =100cm3；
根据题意知道，A、B部分的密度都是0.8g/cm3，由知道，组合体AB的质量分别是是：
，
；
重力分别是：
，
；
(3)由 知道，圆柱体AB的横截面积分别是：
由图乙知道，在t1＝43s时，B刚刚有一半浸没水中，即 ，此时B排开水的体积是：
此时AB圆柱体组合受到的浮力是：
，
所以，杆对圆柱体组合工件的作用力是：
F1 =（GA+GB）-F浮B =（0.8N+1.6N）-1N=1.4N；
由图乙知道，在t1＝43s时，A刚刚有一半浸没水中，即 ，此时AB排开水的体积是：
此时AB圆柱体受到的浮力是：
，
所以，杆对圆柱体组合工件的作用力是：
所以，在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比是：
；
(4)由图乙知道，由于圆柱体在水中，所以，当容器容水的横截面最小时，液面上升高的高度最大，所以，在连续的26S内，
0～26s时液面上升的高度是：
；
8～34s时液面上升的高度是：
；
34～60s时液面上升的高度是：
所以，8～34s时之间的液面上升最快，34～60s之间的液面上升最慢，即两个时段内液体对容器底压强增加量比值是最大值
。
答：(1)圆柱形容器的横截面积是40cm3；
(2)组合体B的质量mB是160g；
(3)在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比14：1
(4)在注水过程中，两个长为连续的26s的时段内液体对容器底压强增加量比值的最大值是24：17。
44、（1）5.124×105J。（2）容易发生火灾，存在安全隐患
【详解】(1)由可得，豆浆机在额定电压下打浆3min分钟消耗电能：
由题意可知，豆浆机制作一次豆浆共加热10分钟，豆浆机在额定电压下加热时10分钟消耗电能：
制作一次豆浆，豆浆机消耗的电能：
(2)在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，容易发生火灾，存在安全隐患。
答：(1)制作一次豆浆，豆浆机消耗的电能是；
(2)容易发生火灾，存在安全隐患
功率
≥5W
标准电压
3.7V
电池容量
10000mA·h
通过R1的I1/A
通过R2的I2/A
干路电流I/A
R1、R2并联
0.20
0.10
0.30
R1、R2并联
0.28
0.14
0.42
R1、R2并联
0.36
0.18
0.54
……
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．把一个电流表接入某电路中，用“-”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（ ）
A．0.2AB．0.24AC．0.32AD．0.34A
2．下面关于分子动理论和物体内能变化的说法，错误的是
A．钢水冷却，温度降低，内能不变
B．压在一起的铅片和金片几年后剖开，切面互相渗透，属于扩散现象
C．冬天用热水袋取暖，人体感到暖和，是用热传递的方法改变物体内能的
D．陨石与大气摩擦生热是用做功的方法改变物体内能的
3．下表是一款智能音箱的部分参数，该智能音箱可通过语音指令直接控制影音播放，还能做你的工作秘书、天气预报员、百科解答员等。该智能音箱的电池充满电且不再外接电源的情况下，下列有关说法正确的是（ ）
A．电池储存的电能为50W·hB．电池储存的电能为6.66×105J
C．该智能音箱工作时间理论上最长可达10hD．该智能音箱工作时间理论上最长可达7.4h
4．根据生活经验，你认为下列数据符合实际情况的是
A．教室内一盏日光灯的功率约为1000W
B．家用节能灯中电流约为2A
C．1节1号干电池的电压为1.5V
D．铅笔芯是比较好的绝缘体
5．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。下列电器中不适用超导材料的是（ ）
A．电动机中的线圈B．发电机中的线圈
C．热得快的电热丝D．输电导线
6．下列单位中，是热值单位的是（ ）
A．kgB．kW·hC．J/m3D．V
7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数变大，电压表V2示数变小
8．如图所示，气球与头发摩擦起电，经检验气球所带的电荷为负电荷，则下列说法正确的是
A．气球得到了一些电子
B．气球失去了一些电子
C．头发得到了一些电子
D．头发和气球间没有电子转移
9．下列自然现象 的形成过程中，属于凝华的是（ ）
A．春天缥缈的雾
B．夏天晶莹的露
C．秋天轻柔的霜
D．冬天凝重的冰
10．如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0~0.6A，电压表量程0~3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“3V 0.9W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1~0.3A
C．滑动变阻器的阻值允许调节的范围是24~50Ω
D．电路的最大电功率是2.5W
11．关于比热容，下列说法中正确的是（ ）
A．物体的比热容跟物体的温度有关
B．物体的比热容跟物体吸收的热量或放出的热量有关
C．物体的比热容是物体本身的一种性质，跟物体的质量、温度、状态无关
D．物体的比热容是物体本身的一种特性，跟物体的状态有关
12．如图所示，属于安全用电的是（ ）
A．
B．
C．
D．
13．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是
A．电流表测量干路电流B．L1与L2的亮度一定相同
C．通过L1和L2，的电流一定相等D．只断开S2，L1发光且亮度不变
14．将标有“PZ220—40”的两个白炽灯泡串联接入家庭电路中，不计温度对灯丝电阻的影响，两个灯泡消耗的总功率为（ ）
A．80WB．40WC．20WD．10W
15．小明正确连接如图所示的电路，闭合开关S，发现灯L1不发光，灯L2发光。由此判定电路可能是
A．灯L1短路B．灯L2 短路
C．灯L1断路D．灯L2 断路
16．如图所示是汽油机一部分工作循环，甲、乙是两个演示实验示意图，丙、丁是四冲程汽油机工作过程中的两个冲程示意图（其中进气门和排气门均关闭）．与压缩冲程原理相同的是
A．甲、丙B．乙、丙C．甲、丁D．乙、丁
17．首先发现电流周围存在磁场的科学家是（ ）
A．牛顿B．奥斯特C．焦耳D．安培
18．下列说法中，正确的是（ ）
A．灯丝、碳棒、发光二极管（LED）都由导体制成
B．给手机充电时，手机的电池相当于电源
C．闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极
D．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
19．对于通电螺线管极性的标注，图中正确的是
A．B．C．D．
20．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（ ）
A． B． C． D．
21．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
22．图为试电笔的结构及使用方法．下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
23．一群蜜蜂不小心飞入小区一户人家里，聪明的保安将装有蜂蜜的木桶置于门外，蜜蜂陆续飞入桶中。下列现象中，与此原理相同的是
A．两个铅块压紧后粘在一起B．用鼻子鉴别酱油和醋
C．固体、液体很难压缩D．煮稀饭时米粒在水中翻滚
24．关于电磁波的下列说法，正确的是
A．光导纤维中传播信息的光不是电磁波
B．固定电话通过电磁波传递信息
C．电磁波的传播需要介质
D．移动电话（手机）既能接收电磁波，也能发射电磁波
25．小刘在游戏中把乒乓球压瘪了，但没有破裂．对于球内气体而言，没有发生变化的物理量是（ ）
A．密度B．质量C．压强D．体积
26．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯泡L2短路
B．灯泡L2断路
C．灯泡L1断路
D．两个灯泡都断路
27．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
28．下列选项中，有关物理学家和他的主要贡献对应正确的是（ ）
A．法拉第——发现电子B．奥斯特——电流的磁效应
C．焦耳——惯性定律D．牛顿——电流的热效应
29．在“探究影响导体电阻大小的因素”时，小明发现手边只有一根金属丝，则下列哪个因素肯定无法进行探究（ ）
A．长度B．横截面积C．材料D．温度
30．一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是（ ）
A．将铜导线对折起来，接在电路中
B．将同样长，同样粗的铝导线代替铜导线接在电路中
C．将铜导线用拉丝机拉长至原来2倍
D．将铜导线用拉丝机拉长至原来倍
二、填空题（每空1分，共10题，20分）
31．2018合肥国际马拉松赛于2018年11月11日在安徽省合肥市万达乐园广场举行。据测算，一场全程马拉松比赛，运动员身体消耗的能量约为1.2×107J，若焦炭的热值为3.0×107kg，则这些能量需要完全燃烧_________kg的焦炭才能得到。
32． “可燃冰”作为新型能源，有着巨大的开发使用潜力，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的_____很大，以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量为_____J，可以使_____kg的水从20℃加热到40℃．[c水＝4.2×103J/（kg•℃），q煤气＝4.2×107J/kg]。
33．如图所示，用力将活塞迅速下压，筒内硝化棉燃烧，该过程的能量转化与汽油机_______冲程的能量转化相同。一单缸四冲程汽油机，飞轮转速为3000r/min，则1min对外做功_________次，汽油机完全燃烧100g汽油可放出_____J的热量。(q汽油=4.6×107J/kg )
34．如图1所示，电源电压保持不变，当闭合开关S，将滑动变阻器滑片P分别位于最右端a和其上某处b（图中未标出），记录两电表数据并标于图2中M、N两点处。则滑动变阻器的最大阻值为_____Ω，电源电压是_______V，将滑片P从b点再移至某处c（图中未标出）的过程中，两电表示数变化量的比值将_______（选填“变大”、“保持不变”或“变小”）。
35．电动机工作时把消耗的电能转化成机械能和内能，如果电源电压为U，通过电动机的电流为I，电动机线圈的电阻为R，工作时间为t，则：电动机线圈产生的热量为_____；电动机转化的机械能是_______。
36．如图，将连在电压表上的铜片和锌片插入盐水中，制成一个盐水电池｡观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，电池的电压为______V｡
37．在装有红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，两瓶口相对，中间用一块玻璃板隔开（如图甲所示）。抽出玻璃板后，上面瓶内气体颜色逐渐变红，这个现象说明__________________。 如图乙是某四冲程汽油机的________ 冲程。
38．一只标有“220V20W”字样的节能灯，其额定电压是_____V，额定功率是_____W，其正常工作10h，消耗的电能是_____kW•h．若它与一只标有“220V100W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约_____%电能．
39．如图是测定小灯泡电功率的实验电路．闭合开关S,使滑片P向左不断移动,则电流表的示数____(选填“增大”“不变”或“减小”),小灯泡消耗的电功率____(选填“增大”“不变”或“减小”)．
40．甲灯标有“P220V—25W”的字样，乙灯标有“P220V—40W”的字样，甲灯的电阻比乙灯的电阻______，（选填“大”或“小”）若把它们串联在220V的电路上，______灯较亮（选填“甲”或“乙”）。
三、实验题（每空1分，共2题，15分）
41．（1）利用如图甲所示电路测电阻，电流表、电压表的示数如图乙所示，则两表的示数分别为__A、__V，通过计算可知待测电阻为__Ω；
（2）某实验小组利用图所示电路探究并联电路电流的规律，电阻R1、R2的阻值分别为5Ω、10Ω；
①闭合开关，电流表A1无示数、其他电流表均有示数，则电路故障可能是__；
②排除故障后，闭合开关，多次调节滑动变阻器的滑片，记录电流表的示数，数据见表格。
分析数据可得出结论：并联电路的干路电流等于__；并联电路中支路电阻越大，则支路电流__。
完成实验后，小组内有同学质疑以上探究结论，为了使结论更具普遍性，可进一步采取的措施是__。（填一种即可）
42．在探究影响导体电阻大小的因素时，实验室提供了4根电阻丝，规格、材料如表中所示，小兵、小红两位同学做出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
为了验证上述猜想，他们设计了如图所示的实验电路：
(1)如图所示“探究影响导体电阻大小因素”的实验，在M、N之间分别接上不同的导体，则通过观察__________来比较导体电阻的大小；
(2)为了验证上述猜想③，应该选用编号________两根电阻丝进行实验；
(3)如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想______（填序号）；
(4)如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想①。分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，电阻较_______；由此，得到的结论是：材料与横截面积相同的电阻，长度越_______；电阻越大；
(5)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就_____了输电线的电阻，从而可以_______输电线上的电能损失。（均选填“增大”或“减小”）
四、计算题（每题10分，共2题，20分）
43．如图甲，高度足够高的圆柱形容器，高处有一个注水口，以10cm3/s均匀向内注水，容器正上方天花板上，有轻质细杆（体积忽略不计）粘合着由两个横截面积不同的实心圆柱体组成的组合，此组合的A、B部分都是密度为0.8g/cm3的不吸水复合材料构成，图乙中坐标记录了从注水开始到注水结束的1min内，水面高度h的变化情况，根据相关信息，求：
（1）圆柱形容器的横截面积S：
（2）组合体B的质量mB；
（3）分别在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比F1：F2；
（4）在注水过程中，选取两个长为连续的26s的时段（两时段可部分重叠）计算在这两个时段内液体对容器底压强增加量比值的最大值。
44．小宁在家里观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识。
（1）豆浆机铭牌上的部分技术参数如图所示。豆浆机制作一次豆浆需要先加热4min，再打浆3min，再加热6min。问制作一次豆浆，豆浆机消耗的电能是多少？
（2）现在市场上有一些电器的电源线芯线比合格产品细，请你根据焦耳定律简要说明使用这种电源线存在什么隐患？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】对于电流表的读数，要看清所选的量程和分度值；若电流表量程为0～0.6A，对应的分度值为0.02A；若电流表量程为0～3A，对应的分度值为0.1A；同一刻度处，大量程数值是小量程数值的5倍。用“-”和“0.6”两个接线柱，而按照0～3A量程读数为1.2A，此刻度对应于0～0.6A的数值为
故B正确，A、C、D错误。
故选B。
2、A
【解析】本题考查扩散现象、改变内能的方式及内能与温度的关系
【详解】A．温度是影响内能的一个因素，钢水在冷却过程中，温度降低，对外放出热量，所以内能会减小，故A说法不正确，符合题意
B．扩散是指不同物体互相接触时彼此进入对方的现象，铅片和金片长时间压在一起，切面互相渗透是扩散现象，故B说法正确，不符合题意
C．人体和热水袋接触，人体吸收热水放出的热量，即热水的内能转移给了人体，所以是通过热传递的方式改变内能。故C说法正确，不符合题意
D．陨石与大气摩擦的过程，是克服摩擦做功，将机械能转化为内能的过程，所以是通过做功来改变内能的，故D说法正确，不符合题意
3、D
【详解】AB．由题意可知，电池容量为10000mA•h，充满电后，电池所储存的电能：
W=UIt=3.7×10000×10-3×10-3kW×1h=0.037kW•h=1.332×105J；
故A、B错误；
CD．该智能音箱工作时间
t==26640s=7.4h，
故C错误，D正确。
4、C
【详解】A、教室内日光灯正常发光时的电流在0.2A左右，额定功率约为P＝UI＝220V×0.2A＝44W左右．故A错误；
B、家用节能灯的额定功率在20W左右，正常发光的电流在I＝＝0.1A左右．故B错误；
C、一节1号干电池的电压是1.5V．故C正确；
D、铅笔芯具有良好的导电性，属于导体．故D错误．
故选C．
5、C
【详解】A．电动机中的线圈，如果没有电阻，就不会出现由于电阻而引起的电能耗损，A项不合题意；
B．发电机中的线圈，如果没有电阻，就不会出现由于电阻而引起的电能耗损，B项不合题意；
C．热得快是利用电热来工作的，如果没有电阻就不会产生电热，选项C符合题意；
D．输电导线若没有电阻，就不会出现由于电阻而引起的电能耗损，D项不合题意。
6、C
【详解】A．kg是质量的单位，故不符合题意；
B．kW·h是电功的单位，故不符合题意；
C．J/m3是热值的单位，故符合题意；
D．V是电压的单位，故不符合题意。
故选C。
7、A
【详解】由电路图知道，定值电阻R1 与滑动变阻器R2 串联，电压表V1 测R1 两端的电压，电压表V2 测R2 两端的电压，电流表测电路中的电流；将滑动变阻器R2 的滑片P向右移动时，变阻器接入电路的电阻变小，电路中的总电阻变小，由知道，电路中的电流变大，即电流表的示数变大；由U=IR知道，R1 两端的电压变大，即电压表V1 的示数变大，故BCD错误；又因为串联电路中总电压等于各分电压之和，所以，R2 两端的电压变小，即电压表V2 示数变小，故A正确。
故选A。
8、A
【详解】气球与头发摩擦时因为摩擦而起电，因为气球所带的电荷为负电荷，所以气球在此过程中得到了电子，头发在此过程中失去了电子．部分电子从头发转移到梳子上．
故选A．
9、C
【详解】A．雾是水蒸气遇冷液化形成的，故A不符合题意；
B．露是水蒸气液化形成的，故B不符合题意；
C．“霜”是固态的，是由空气中的水蒸气遇冷形成的，由气态变为固态，是凝华，故C不符合题意；
D．冰是液态水凝固形成的，故D不符合题意。
故选C。
10、B
【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A．当滑动变阻器滑片向右滑动，接入电路中的电阻变大时，根据欧姆定律可知电路中的电流变小，即电流表示数变小；根据U=IR可知灯泡两端的电压变小，即电压表示数变小；故A错误；
BCD．灯的额定电流
IL额==0.3A
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为
Imax=0.3A
灯泡的电阻
RL==10Ω
电路中的总电阻
Rmin==20Ω
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值
R滑min=Rmin-RL=20Ω-10Ω=10Ω
该电路的最大功率
Pmax=UImax=6V×0.3A=1.8W
当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流
Imin==0.1A
则电流表示数的变化范围是0.1A～0.3A，滑动变阻器的阻值允许调节的范围是10Ω~50Ω，故B正确，CD错误。
故选B。
11、D
【详解】比热容是物质的一种特性，与物质种类有关；跟这种物体的质量大小，温度高低及吸放热的多少无关；比热容大小与物质的状态有关，故ABC错误，D正确．故选D.
12、B
【详解】A．灯具属于带电体，用湿布擦拭时，湿布属于导体，有可能使电流通过湿布传到人体上，使人体触电，十分危险，不符合题意；
B．当用电器的功率较大时，容易引起电路中的电流过大，引起火灾，因此要在用电器配套用的电线中的火线上安装熔断器，符合题意；
C．人体虽然站在绝缘体上，但是人的两只手同时接触了火线和零线，有电流通过人体，造成触电，不符合题意；
D．安全用电的原则：不接触低压带电体，不靠近高压带电体。向掉落在地上的高压线头走进，容易造成跨步电压触电，不符合题意。
13、D
【详解】A．由图知,L1、L2并联连接在电路中；电流表与L1串联，测量L1的电流；故A错误；
BC．两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过两灯的电流不同，亮度一定不同,故BC错．
D．开关S1在干路，开关S2与L2串联,只断开S2，L1发光且亮度不变,故D正确．
14、C
【详解】由灯泡额定功率及电压可求每个灯泡电阻为
则串联接入电路总功率为
故选C。
15、A
【详解】由题图可知该电路是串联电路，灯不亮而 发光这说明与和电源连接的电路为通路，且灯没有发生短路，灯短路，故选A。
16、B
【详解】甲图，对试管中的水加热，加快水的汽化，水蒸气膨胀对外做功，使塞子飞出去，水蒸气的内能转化为塞子的机械能；
乙图，用力将活塞压下，活塞对空气做功，空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧；这是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；
丙图，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，压缩冲程将机械能转化为内能；
丁图，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，做功冲程将内能转化为机械能．
由以上分析不难看出，与压缩冲程原理相同的是乙和丙．故B正确．
17、B
【详解】A．牛顿在力学中的贡献非常大，其发现并总结了牛顿第一运动定律，故A不符合题意；
B．1820年，丹麦物理学家奥斯特发现了电流的磁效应，发现电流周围存在磁场，故B符合题意；
C．焦耳发现了焦耳定律，故C不符合题意；
D．安培发现了安培定则，故D不符合题意。
故选B。
18、C
【分析】二极管属于半导体材料；
电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；
在电源的外部，电流的方向是从电源正极出发，经用电器回到电源负极；
电阻是导体本身的一种性质．
【详解】A、灯丝、碳棒是由导体制成，发光二极管（LED）由半导体制成的，故A错误；
B、给手机充电时，手机的电池会消耗电能，所以相当于用电器，故B错误；
C、闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极，故C正确；
D、电阻是导体本身的一种性质，其大小取决于导体的材料、长度和横截面积，与导体两端的电压、电流无关，故D错误．
故选C．
【点睛】
本题考查的是有关电学的知识，解决本题的关键知道电流的方向、影响电阻的因素、导体与半导体的判断及电路的组成．
19、B
【解析】根据题中“图中的通电螺线管磁极极性标注正确的是”可知，本题考查安培定则判断螺线管的极性．在四个选项中，直接告诉了螺线管的绕向；通过电源的正负极，间接告诉了螺线管中电流的方向，利用安培定则即可确定螺线管的磁极标注是否正确．
【详解】A．由图知，电流由螺线管的右端流入，且电流从第一匝线圈的里边流入，由安培定则可知，螺线管的右端为N极，故A错误；
B．由图知，电流由螺线管的左端流入，且电流从第一匝线圈的里边流入，由安培定则可知，螺线管的右端为N极，故B正确；
C．由图知，电流由螺线管的左端流入，且电流从第一匝线圈的外边流入，由安培定则可知，螺线管的左端为N极，故C错误；
D．由图知，电流由螺线管的右端流入，且电流从第一匝线圈的外边流入，由安培定则可知，螺线管的左端为N极，故D错误；
20、D
【解析】根据题意，声光控开关控制楼道灯，应在天黑时、有声音亮，而无声音灭，白天无论是否有声音灯不工作，则两个开关应串联，控制电灯。
A图，声控开关与灯并联，闭合时造成短路，不正确；
B图，两开关并联，控制电灯，任一开关闭合，灯都亮，不正确；
C图，光控开关与灯并联，闭合时造成短路，不正确；
D图，两开关闭合后，控制灯，只有两开关都闭合灯才会亮，故D正确。
选D。
点睛：重点是串联的特点，当开关串联时，只有所有的开关都闭合，电路接通，任一开关断开时，电路为断路。
21、B
【解析】A．干路开关闭合后，发热元件R工作；再闭合支路开关后，电动机才工作，不能做到启动风扇的电动机先工作，故A不符合要求；
B．干路中开关闭合，启动风扇的电动机立刻工作，闭合支路开关发热元件才工作；干路开关没有闭合，即启动风扇的电动机不工作，发热元件就不能工作，故B符合要求；
C．闭合下方开关，发热元件和启动风扇的电动机同时工作；闭合上方开关电动机不工作，而发热元件继续工作，故C不符合要求；
D．两开关只要有一个没有闭合，发热元件和启动风扇的电动机都不工作；两开关同时闭合，发热元件和启动风扇的电动机同时工作，故D不符合要求；
故选B。
22、B
【详解】A. 试电笔可以判断火线和零线，故A错误；
B. 若氖管发光，说明有电流通过，是火线、测电笔、人体、大地成为了电流的通路，故B正确；
C. 笔尖、电阻、氖管、弹簧和笔卡都是导体，外壳是绝缘体，故C错误；
D. 手应该接触笔尾的笔卡，在所以两种使用试电笔的方法中，甲是错误的，乙是正确的，故D错误；
【点睛】
要理解测电笔使用时，人手必须接触笔尾的金属体，以形成通路，氖管才可能发光，但不能接触笔尖的金属体，这样相当于手直接接触到了输电线，会触电．
23、B
【解析】保安将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，是蜂蜜的芳香分子的无规则运动吸引了蜜蜂，是扩散现象；
A．两个铅柱压紧后能粘在一起，说明分子之间存在引力，故A不符合题意；
B．鼻子可以闻到醋和酱油的气味，是因为醋和酱油分子运动到了空气中，是扩散现象，故B符合题意；
C．固体和液体很难被压缩，说明分子间有斥力，故C不符合题意；
D．煮稀饭时，看到锅中米粒翻滚，属于物体的机械运动，不是扩散现象，故D不符合题意。
24、D
【详解】A. 光纤通信是激光在光导纤维中传播的，是电磁波．故A错误．
B. 电话是通过电流传递信息的．故B错误．
C. 电磁波的传播不需要介质．故C错误．
D. 移动电话(手机)既能接收电磁波，也能发射电磁波．故D正确，符合题意．
故选D.
25、B
【详解】AC．当球被踩瘪时，球内气体质量不变，但由于气体体积减小，所以球内气体的密度会变大，AC不符合题意；
B．质量是物体内所含物质的多少，当球被踩瘪时，虽然球内的气体体积减小，但由于球没有破裂，球内气体的分子数量没有增多也没有减少，所以球内气体的质量没有发生变化，B符合题意；
D．当球被踩瘪时，球的体积减小，所以球内气体的体积也减小了，而质量不变，所以压强变大了，D不符合题意；
故选B。
26、B
【解析】本题涉及的知识是故障电路分析．“当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线”说明电路故障是断路，“电压表指针则有明显偏转”说明与电压相连的电路是接通的，发生断路的是灯泡L1．
27、C
【详解】由于滑动变阻器的作用是调节灯两端的电压，故在用手调节滑动变阻器的滑片时，眼应观察电压表的示数的变化，当电压表达到额定电压时，再去观察电流表的示数及灯泡的亮度。故选C。
28、B
【详解】A. 法拉第发现了电磁感应现象，汤姆生发现了电子，故A错误；
B. 奥斯特发现了电流的磁效应，故B正确；
C. 焦耳得出了焦耳定律，惯性定律是牛顿总结出的，故C错误；
D. 电流的热效应不是牛顿提出的，牛顿发现了万有引力定律，总结出了牛顿三定律，故D错误；
故选B.
29、C
【详解】一根金属丝，可以改变连入电路中金属丝的长度，将它对折可以改变金属丝的横截面积，可以通过通电时间长度，改变金属丝的温度，但材料不能改变，根据控制变量法知道，只能探究导体的电阻与导体的长度、横截面积和温度的关系，故C符合题意。
30、D
【详解】A．由于材料相同时，导体越长、横截面积越小，导体的电阻越大；所以，将铜导线对折起来，导体的长度变小，横截面积变大，即电阻变小，故A不符合题意；
B．其它条件相同，铝导线的电阻大于铜导线的电阻，但不是2倍的关系，所以，将同样长，同样粗的铝导线代替铜导线，电阻不会变为原来的2倍，故B不符合题意；
C．将铜导线用拉丝机拉长至原来2倍，由于铜导线的体积不变，长度变为原来的2倍，横截面积变为原来的二分之一，所以电阻变为原来的4倍，故C不符合题意；
D．将铜导线用拉丝机拉长至原来倍，体积不变，横截面积变为原来的，所以电阻变为原来的
倍，
故D符合题意。
二、填空题（每空1分，共10题，20分）
31、0.4
【解析】若焦炭完全燃烧放出的热量是：，则由知道，需要焦炭的质量是：。
32、热值 4.2×l08 5000
【解析】在同等条件下，质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；1kg煤气完全燃烧放出的热量：Q放＝mq煤气＝1kg×4.2×l07J/kg＝4.2×l07J，
1kg“可燃冰”完全燃烧放出的热量：Q放′＝4.2×l07J×10＝4.2×l08J；
由题知，Q吸＝Q放′＝4.2×l08J，Q吸＝cm△t，
∴水的质量：m＝＝＝5000kg。
33、压缩 1500
【详解】[1]将活塞下压过程，活塞压缩气体做功，活塞的机械能转化为气体的内能，该过程能量转化与汽油机的压缩冲程相同；
[2]飞轮转2r对外做功1次，因为
，
所以1min对外做功1500次；
[3]由热值公式得：
。
34、20 6 保持不变
【详解】[1]当滑片位于a端时，电路中的电流最小，电压表的示数最大，由图2可知，此时是M点，电路中的电流I1=0.2A，电压表的示数U2=4V，由可得，滑动变阻器的最大阻值：
；
[2]因串联电路中总电阻等于各分电阻之和，所以，电源的电压：
，
当滑片位于b端时，由图2可知此时是N点，电路中的电流I2=0.4A，电压表的示数U2=2V，则电源的电压：
，
因电源的电压不变，所以，
，
解得：R1=10Ω，
电源的电压：
；
[3]移动滑动变阻器R2的滑片P时，根据串联分压的规律可知，电压表示数的变化量等于定值电阻R1两端的电压的变化量；同时，串联电路的电流处处相同，因此，电流表示数的变化量就是定值电阻R1中电流的变化量；由公式可知，二者的变化量的比值等于定值电阻R1的阻值，故其比值将不变。
35、
【详解】[1]线圈电阻是R，通过线圈的电流是I，根据焦耳定律，线圈R产生的热量是；
[2]电动机是非纯电阻电路，电动机消耗的电能是，电动机转化的机械能是：
。
36、负 0.6
【详解】[1][2]电流从电压表正极接线柱流进，从负极接线柱流出，指针正偏。如果接反，指针会发生反偏。由图可知，电压表的量程是，正接线柱与铜片相连，指针正偏，所以铜片是正极。由指针位置可知，电压表的示数为0.6V，所以电源电压为0.6V。
37、分子在不停的做无规则运动 压缩
【详解】[1]虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，上面瓶内气体的颜色逐渐变成红，这说明气体分子在不停地做无规则运动，是扩散现象；
[2]由图可知，两个气门都关闭，活塞向上运动，因此是压缩冲程。
38、220 20 0.2 80
【解析】由“220V 20W”，可知该灯的额定电压为220V，灯的额定功率是20W＝0.02kW；其正常工作10h消耗的电能：W＝Pt＝0.02kW×10h＝0.2kW•h；设两种灯泡正常发光的时间均为t，则节能灯消耗的电能为W1＝P1t＝20W×t，白炽灯消耗的电能为W2＝P2t＝100W×t，在相同时间内节能灯可以节约电能的百分比：
×100%＝80%．
39、增大 增大
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电量足的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI可知灯泡实际功率的变化．
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电量足的电流，
当滑片P向左不断移动时，接入电路中的电阻减小，电路中的总电阻减小，
由I=可知，电路中的电流增大，即电流表的示数增大；
由U=IR可知，灯泡两端的电压增大，
由P=UI可知，灯泡的实际功率增大．
故答案为增大；增大．
40、大 甲
【详解】[1]由得，电压相同，功率大的电阻小，故甲灯的电阻比乙灯的大。
[2]串联后，两灯电流相同，由得，电阻大的功率大，故甲灯功率大，亮度大。
三、实验题（每空1分，共2题，15分）
41、0.24 2.4 10 电阻R1断路 各支路电流之和 越小 调节滑动变阻器，获得多组数据进行比较
【详解】(1)[1]由图乙知电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.24A；
[2]电压表的量程为0﹣3V，分度值为0.1V，示数为2.4V；
[3]待测电阻为：
；
(2)①[4]闭合开关S，电流表A1无示数、其他电流表均有示数，说明电流表A1所在的支路断路，则故障为电阻R1断路；
②[5]分析数据可得出结论：并联电路的干路电流等于各支路电流之和；
[6]由表中实验数据可知，在电压一定时，支路1电流I1和电阻R1的乘积是定值，支路2电流I2和电阻R2的乘积的是定值，且两支路电流与电阻的乘积相等，由此可知：在并联电路中，各支路的电流与支路的电阻大小成反比，即并联电路中支路电阻越大，则支路电流越小；
[7]为了使结论更具普遍性，可以调节滑动变阻器，获得多组数据进行比较。
42、电流表的示数 A、D ② 小 长 减小 减小
【详解】(1)[1]实验中，在M、N之间分别接上不同的导体，则通过观察电流表的示数，来比较电阻丝电阻的大小。
(2)[2]为了验证上述猜想③，应用长度和横截面积相同，不同材料的电阻丝，故应A、D两根电阻丝。
(3)[3]A、C两根导线材料相同，长度相同，横截面积不同，故是为了验证猜想②。
(4)[4][5]A、B两根电阻丝的材料、横截面积相同，长度不同，当接A时，电流表示数较大，故电阻较小，说明长度越小，电阻越小，故得到的结论是：材料与横截面积相同的电阻，长度越长，电阻越大。
(5)[6][7]将原来细的铝质输电线换成较粗的铝质输电线，是在材料、长度相同时，通过增大导线横截面积来减小导线的电阻；根据知，导线上损失的电能也减小了，从而起到节能的目的。
四、计算题（每题10分，共2题，20分）
43、（1）40cm2；（2）160g；（3）14：1；（4）24/17。
【详解】(1)图乙知道，0～8s，水面上升的速度均匀，说明此过程水面在圆柱体B的下面，当t=8s时，刚好与B的下表面接触；所以，0～8s内容器中注入的水体积是：
V1 =vt1 =10cm3 /s×8s=80cm3 ，
由图乙知道，0-8s时，水面升高的高度是h1 =2cm，由于体积公式V=Sh知道，容器的底面积是：
；
(2)8s～28s是圆柱体B浸入水中的过程，t=28s时，B刚刚全部浸没；水面刚好与A的下表面接触；8s～28s时间内，注入的水体积是：
V2 =vt2 =10cm3 /s×（28s-8s）=200cm3 ，
由图乙知道，在8～28s时，水面升高的高度是：
h2 =12cm-2cm=10cm，
由于时间8s～28s是圆柱体B浸入水中的过程，t=28s时，B刚刚全部浸没；所以，B的高度是：
hB=h2 =10cm，
B圆柱体的体积是：
VB =S容h2 -V2 =40cm2 ×10cm-200cm3 =200cm3，
由图乙知道，28s～58s时间内，注入的水体积是：
V3 =vt3 =10cm3 /s×（58s-28s）=300cm3 ；
由图乙知道，28-58s时，水面升高的高度是：
h3 =22cm-12cm=10cm；
由于时间28s～58s是圆柱体A浸入水中的过程，t=58s时，A刚刚全部浸没；所以，A的高度是：
hA=h3 =10cm，
所以，A圆柱体的体积是：
VA =Sh3 -V3 =40cm2 ×10cm-300cm3 =100cm3；
根据题意知道，A、B部分的密度都是0.8g/cm3，由知道，组合体AB的质量分别是是：
，
；
重力分别是：
，
；
(3)由 知道，圆柱体AB的横截面积分别是：
由图乙知道，在t1＝43s时，B刚刚有一半浸没水中，即 ，此时B排开水的体积是：
此时AB圆柱体组合受到的浮力是：
，
所以，杆对圆柱体组合工件的作用力是：
F1 =（GA+GB）-F浮B =（0.8N+1.6N）-1N=1.4N；
由图乙知道，在t1＝43s时，A刚刚有一半浸没水中，即 ，此时AB排开水的体积是：
此时AB圆柱体受到的浮力是：
，
所以，杆对圆柱体组合工件的作用力是：
所以，在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比是：
；
(4)由图乙知道，由于圆柱体在水中，所以，当容器容水的横截面最小时，液面上升高的高度最大，所以，在连续的26S内，
0～26s时液面上升的高度是：
；
8～34s时液面上升的高度是：
；
34～60s时液面上升的高度是：
所以，8～34s时之间的液面上升最快，34～60s之间的液面上升最慢，即两个时段内液体对容器底压强增加量比值是最大值
。
答：(1)圆柱形容器的横截面积是40cm3；
(2)组合体B的质量mB是160g；
(3)在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比14：1
(4)在注水过程中，两个长为连续的26s的时段内液体对容器底压强增加量比值的最大值是24：17。
44、（1）5.124×105J。（2）容易发生火灾，存在安全隐患
【详解】(1)由可得，豆浆机在额定电压下打浆3min分钟消耗电能：
由题意可知，豆浆机制作一次豆浆共加热10分钟，豆浆机在额定电压下加热时10分钟消耗电能：
制作一次豆浆，豆浆机消耗的电能：
(2)在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，容易发生火灾，存在安全隐患。
答：(1)制作一次豆浆，豆浆机消耗的电能是；
(2)容易发生火灾，存在安全隐患
功率
≥5W
标准电压
3.7V
电池容量
10000mA·h
通过R1的I1/A
通过R2的I2/A
干路电流I/A
R1、R2并联
0.20
0.10
0.30
R1、R2并联
0.28
0.14
0.42
R1、R2并联
0.36
0.18
0.54
……
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
相关试卷
江苏省无锡锡北片2023-2024学年九年级物理第一学期期末质量跟踪监视模拟试题含答案： 这是一份江苏省无锡锡北片2023-2024学年九年级物理第一学期期末质量跟踪监视模拟试题含答案，共14页。试卷主要包含了电动机可以带动水泵抽水，关于热和能，正确的说法是等内容，欢迎下载使用。
江苏省南京市上元中学2023-2024学年九年级物理第一学期期末质量跟踪监视模拟试题含答案： 这是一份江苏省南京市上元中学2023-2024学年九年级物理第一学期期末质量跟踪监视模拟试题含答案，共12页。试卷主要包含了答题时请按要求用笔，将一根电阻丝剪去一半后，其电阻等内容，欢迎下载使用。
2023-2024学年江苏省泰州市姜堰区九年级物理第一学期期末质量跟踪监视模拟试题含答案： 这是一份2023-2024学年江苏省泰州市姜堰区九年级物理第一学期期末质量跟踪监视模拟试题含答案，共7页。试卷主要包含了答题时请按要求用笔，在国际单位制中，电流的单位是，家用电能表的单位是等内容，欢迎下载使用。
