2023-2024学年九年级物理第一学期期末经典模拟试题

这是一份2023-2024学年九年级物理第一学期期末经典模拟试题，共24页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．家中有A、B两盏白炽灯泡，其中A灯的灯丝比B灯的灯丝粗些、短些，则正常工作时
A．A灯的额定电功率较大
B．B灯的额定电功率较大
C．A、B两灯的额定电功率一样大
D．无法判断
2．如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止，当滑动变阻器的滑片向b端滑动时，下列说法正确的是（ ）
A．电流表示数增大，弹簧伸长B．电流表示数增大，弹簧缩短
C．电流表示数减小，弹簧伸长D．电流表示数减小，弹簧缩短
3．如图所示的电路中，R1：R2=3：1， S断开时，电流表的示数为I1， S闭合时，电流表的示数为I2，则I1与I2之比是
A．3：4B．4：3
C．1：3D．1：4

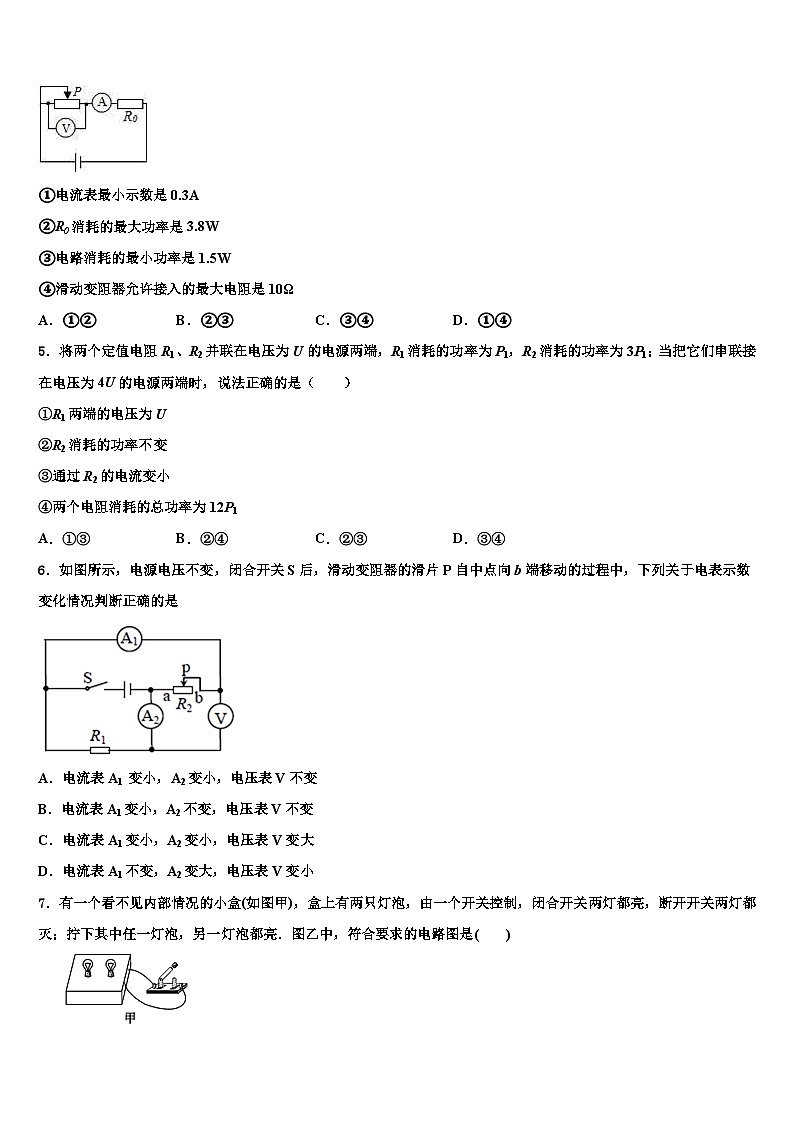

4．如图为小强实验时所用电路，电路中电流表的量程为，电压表的量程为，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω，电源电压为6V且保持不变，实验时操作正确并保证电路各元件安全，则在闭合开关后，移动滑片P的过程中（ ）
①电流表最小示数是0.3A
②R0消耗的最大功率是3.8W
③电路消耗的最小功率是1.5W
④滑动变阻器允许接入的最大电阻是10Ω
A．①②B．②③C．③④D．①④
5．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1；当把它们串联接在电压为4U的电源两端时，说法正确的是（ ）
①R1两端的电压为U
②R2消耗的功率不变
③通过R2的电流变小
④两个电阻消耗的总功率为12P1
A．①③B．②④C．②③D．③④
6．如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是
A．电流表A1 变小，A2变小，电压表V不变
B．电流表A1变小，A2不变，电压表V不变
C．电流表A1变小，A2变小，电压表V变大
D．电流表A1不变，A2变大，电压表V变小
7．有一个看不见内部情况的小盒(如图甲)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯泡都亮．图乙中，符合要求的电路图是( )
A．B．C．D．
8．小明放学回家，刚打开房门就闻到了饭菜的香味，这个现象说明
A．分子在不停地做无规则运动
B．分子间存在引力
C．分子间存在斥力
D．分子间有间隙
9．下列家用电器正常工作1h耗电最接近1kW•h的是（ ）
A．空调机B．电视机C．电冰箱D．节能灯
10．下列用电器中，主要利用电流热效应工作的是（ ）
A．电视机B．电冰箱C．电暖器D．电风扇
11．下列对诗句中涉及的热现象解释正确的是：
A．“湖上层冰看折时”，冰的形成是凝华现象，需要吸热
B．“露似珍珠月似弓”，露的形成是液化现象，能够放热
C．“霜叶红于二月花”，霜的形成是凝固现象，能够放热
D．“花明月暗笼轻雾”，雾的形成是汽化现象，需要吸热
12．关于家庭电路和安全用电，下列说法中正确的是
A．在未断开电源的情况下更换灯泡B．我国家庭电路的电压为36V
C．在触电事故现场，要立即切断电源D．用潮湿的手拔动电器设备的开关
13．当发现有人触电时，正确的处理方法是 ( )
A．用手将触电人拉开B．用手将电线从触电人身上移开
C．等电工和医生来处理D．尽快切断电源
14．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3，则相同时间内两灯消耗的电能之比是
A．1：2B．2：1C．2：3D．3：2
15．如图所示，在四个相同水槽中盛有质量和液体都相同的纯水，现将阻值为、的电阻丝，分别按下图的四种方式连接放人水槽，并接人相同电源．通电相同时间后，水温最高的是
A． B． C． D．
16．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片向左移动过程中，下列说法中正确的是
A．电压表V1的示数减小，电压表V2示数增大
B．电压表V1的示数增大，电压表V2示数减小
C．电压表 V1的示数不变，电压表V2示数与电流表A示数的比值减小
D．电压表 V1的示数不变，电压表V2示数与电流表A示数的比值不变
17．取出在冰箱中被冷冻的金属块，擦干后放一会儿，其表面会变湿．此现象屮发生的物态变化是（ ）
A．汽化B．液化C．升华D．凝固
18．如图是一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（ ）
A．该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达A
B．该报警器的红、绿灯不会同时亮
C．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮
D．增大右侧电源电压可以增加电磁铁的磁性
19．a、b是两个由同种材料制成的金属球，它们的质量分别为60g 和128g，体积分别为12cm3和16cm3。在这两个金属球中，如果有一个是实心的，那么（ ）
A．a是实心球，金属的密度是8g/cm3B．a是实心球，金属的密度是5g/cm3
C．b是实心球，金属的密度是8g/cm3D．b是实心球，金属的密度是5g/cm3
20．如图，我国空中加油机正在给歼10战斗机加油，加油过程中，若战斗机的高度和速度不变，则战斗机的（ ）
A．动能增加，势能减小，机械能不变
B．动能不变，势能不变，机械能不变
C．动能减小，势能不变，机械能减小
D．动能增加，势能增加，机械能增加
21．有两只灯泡L1和L2，分别标有“8V、4W”和“4V、1W”，将它们与变阻器串联后接在12V的电源上，如图所示，当滑动变阻器的滑片从b向a滑动时，假设两灯都能发光，下列判断正确的是（ ）
A．滑片移动时，两灯的功率变化相同
B．因为L1的额定功率大，所以L1最亮
C．滑片向a移动时，两灯均变亮，最先正常发光的是L1
D．当滑片移至a端时，两灯都能正常发光
22．下列对生活中的物理现象及其原因分析，正确的是
A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热
B．夏天，常用干冰给食品保鲜，利用了干冰融化吸热
C．冬天，窗玻璃上出现冰花，是由于水蒸气发生了液化
D．汽车加油时应熄火，是因汽油在常温下易升华，汽油蒸气遇明火容易爆炸
23．如图所示，滑雪运动员的滑雪板做得宽大，其目的是为了（ ）
A．增大压强B．减小压强C．增大压力D．减小压力
24．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间．某市一地下通道两端的入口处，各装有一个声控开关来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是（ ）
A．B．
C．D．
25．电动机可以带动水泵抽水。下图能反映出电动机工作原理的装置是（ ）
A．B．
C．D．
26．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是（ ）
A．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能
B．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能
C．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能．
D．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能
27．将标有“PZ220—40”的两个白炽灯泡串联接入家庭电路中，不计温度对灯丝电阻的影响，两个灯泡消耗的总功率为（ ）
A．80WB．40WC．20WD．10W
28．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是
A．电路中的最小电流为
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C．R先后两次消耗的电功率之比为
D．先后两次消耗的电功率之比为
29．小宇自制了一个简易的验电器，如图所示，用来检验物体是否带电，效果还真不错，关于验电器下列说法正确的是
A．用验电器可以直接检验出物体是正电还是带负电
B．验电器是根据同种电荷互相排斥的原理工作的
C．验电器的金属箔用塑料片代替效果会更好
D．在阴雨天气使用验电器效果比在晴朗干燥天气效果更好
30．下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是
A．
B．
C．
D．
二、填空题（每空1分，共10题，20分）
31．小灯泡L1、 L2串联在同一个电路中，闭合开关后，两灯均不发光。现确定两灯泡中有一个开路，下表是小明用电压表与电流表进行的操作，请根据现象判断哪个灯泡开路：
32．如图所示，在科技馆用手触摸静电球时，会形成“怒发冲冠”的现象．出现这种现象是因为_____．
33．两个电阻R1=10Ω，R2=15Ω，串联起来接到某一电源上，通过两电阻的电流之比为 ___________ 两电阻两端的电压之比为 ___________。
34．一台家用电视机待机状态下的电功率大约是10W，这表示1秒钟电流做的功是_______J．如果这台电视机平均每天的待机时间以18h计，那么在待机状态下100天消耗的电能是________kW·h ．
35．秋冬换季易发流感，为防止甲流传染病的发生，老师每天在同学们放学后，将消毒液喷洒在教室里，过一会儿，没有喷洒药水的地方也能闻到药味，这是_____现象，温度越_____，这种药味传开得越快。
36．在用电高峰期，家中的灯泡比正常发光时要____________（选填：“亮些”或“暗些”）；当实际电压为210V时，标有“220V、60W”的灯泡发光的实际功率是____________W。
37．在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，可将左侧的平衡螺母向_____调节，使其在水平位置平衡．如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿_____方向，此时读数为_____N．
38．如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是_____，示数为_____。
39．一根铁棒很难压缩是因为分子间存在__________，又很难被拉长是因为分子间存在着__________。
40．如图甲所示，电源电压恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的I﹣R图象如图乙所示，当滑片P滑至中点时，此时R2消耗的电功率为_____W，R1＝_____Ω；当滑片P滑至最右端时，R2两端的电压为_____V，R1消耗的电功率为_____W，整个电路工作10min共消耗的总电能是_____J．
三、实验题（每空1分，共2题，15分）
41．用如图甲所示的两个完全相同的电加热器分别给A、B两种液体加热，绘制它们的温度随时间变化的图象，如图乙所示．
（1）实验中选用两个完全相同的电加热器，可以认为相同时间内两种液体吸收的热量________（选填“相同”或“不相同”）．
（2）如果A、B两种液体的质量相同，则________液体的比热容较大（选填“A”或“B”）．
（3）如果A、B为同种液体，则________液体的质量较大（选填“A”或“B”）．
42．为验证“在电阻相同、通电时间相同的情况下，通过电阻的电流越大，这个电阻产生的热量越多”，某学将烧瓶内装上一定质量的煤油，将阻值不变的电阻丝R浸没在煤油中，并插好温度计，再将此装置连入实验电路中，如图所示。
（1）该实验设计可以通过煤油的__________(选填“温度”或“温度变化”)表示电流通过电阻丝产生热量的多少。
（2）该实验需要的测量工具有温度计、电流表和_______________。
（3）请在方框内画出实验数据记录表格。
（________）
（4）实验中，该同学发现在开关闭合后的较长时间内，电流表一直有明显的示数，但温度计示数始终无变化。用电压表检查电路时发现电阻丝R两端电压为零，从而可以判断电路故障是:__________。
四、计算题（每题10分，共2题，20分）
43．某家庭用一个标有“220V,1000W”的电热水器来烧水．该电热水器正常工作20min，可将质量为5kg温度为20℃的水加热到60℃．水的比热容为4.2×103J/(kg·℃).求这段时间内：
（1）水吸收的热量．
（2）电热水器消耗的电能．
（3）电热水器的热效率（水吸收的热量与消耗的电能之比叫热效率）．
44．在学校创新比赛中，小亮同学设计了一个多档位的家用电热水器。图甲是他设计的电热水器的工作电路图，图中 R1 和 R2 是两根电热丝。他设计的换档开关如图乙所示，换档开关内有一块绝缘圆盘，在圆盘的边缘共有 10 个金属触点（在图乙中用“〇”表示，“〇”中标有 1、2、3、4 编号，编号相同的触点已用导线连接）；旋钮可以绕中心轴 O 转动，两端各有一个金属滑片，转动旋钮可以将相邻的两个触点连通。例如图乙中，旋钮上的箭头指向图中位置 D，此时，箭头一端的金属滑片将 1、2 两触点连通， 同时另一端的金属滑片也将 3、4 两触点连通。当旋钮上的箭头指向 A、B、C、D 不同位置时，可以实现四档加热功率。他设计的四档加热功率如下表所示：（计算结果若除不尽，均保留一位小数）
（1）如果要实现旋钮沿某个方向转动时，加热功率依次递减或递增，请写出旋钮上的箭头分别指向 A 、B、C、D 四个位置时，各对应加热功率的哪一个档位？
（2）电热丝 R1和 R2 的阻值各是多少？
（3）当旋钮在加热档位 2 和 4 时，对应的加热功率各是多大？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【解析】试题分析：因为导体越长，横截面积越小，电阻越大，所以，两盏灯额定电压相同，根据得．
考点：电功率
2、B
【详解】由图可知灯泡和滑动变阻器串联，滑动变阻器的滑片向b端滑动时电阻减小。电路中得总电阻减小，由公式得电流将增大。由右手定则得电磁铁的上端为N极，同名磁极相互排斥。当电路中的电流增大后电磁铁的磁性增强，两磁铁的排斥加强，条形磁铁上移弹簧缩短。故A、C、D项错误，B项正确。
3、D
【详解】由电路图知道，当S断开时，电路中只有R1 工作，则电流表的示数是：
；
当S闭合时，电阻R1 、R2 并联，电流表测量干路的电流，由于并联电路各支路两端的电压相等，所以，电阻R1 、R2两端的电压相等，且都等于电源的电压；所以，通过R1的电流是：
通过R2的电流是：
由于并联电路中干路电流等于各支路电流之和，所以此时电流表的示数是：
故
又因为R1：R2=3：1，代入上式知道，I1与I2之比是：
I1 ：I2 =1：4
故只有D正确。
4、D
【详解】①．电源电压是6V，定值电阻R0为10Ω，考虑到电压表的量程最大为3V，根据串联分压，滑动变阻器的最大阻值也是10Ω，此时电路中的最小电流
②．由可知，当电流最大时，R0消耗的功率最大，当滑动变阻器阻值是0时，电路中的最大电流
没有超过电流表的量程，故R0消耗的最大功率
③．由可知，当电路中的总电阻最大时，总电功率最小，电路中的最小功率
④．电源电压是6V，定值电阻R0为10Ω，考虑到电压表的量程最大为3V，根据串联分压，滑动变阻器的最大阻值也是10Ω。
故选D。
5、B
【详解】当R1、R2并联在电压为U的电源两端时，由并联电路的电压特点知，两电阻两端的电压均为U，两电阻之比
R1=3R2
通过R2的电流
当把它们串联在电压为4U的电源两端时，由串联电路的特点和欧姆定律可知，电路中的电流
所以通过R2的电流不变，故③正确，此时R2两端的电压
U2=IR2=×R2=U
即串联和并联时R2两端的电压相等，此时R1两端的电压
U1=4U-U=3U
故①错误；
串联和并联时R2两端的电压相等，由P=可知，R2消耗的功率不变，故②正确；
此时两个电阻消耗的总功率
P=4U×I=4U×P2=4×3P1=12P1
故④正确。
故选B。
6、B
【解析】CD．由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A1测R2支路的电流，电流表A2测R1支路的电流，因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故CD错误；
AB．因并联电路中各支路独立工作．互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器滑片P向右移动的过程中，接入电路中的电阻变大，由可知，该支路的电流变小，即电流表A1的示数变小，故B正确，A错误。
7、C
【详解】串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响．干路上开关控制整个电路，支路上开关控制本支路；
A．串联，两灯相互影响，不符合题意；
B．支路开关不能控制另一支路，不符合题意；
C．干路开关控制整个电路，支路灯泡工作不相互影响，符合题意．；
D．开关与L2并联，开关S闭合时，L2熄灭，L1可能损坏，不符合题意．
8、A
【解析】小明刚打开房门就闻到了饭菜的香味，是因为饭菜的分子在不停地做无规则运动，运动到空气中进入小明的鼻腔，引起嗅觉，属于扩散现象。故A正确，选项BCD错误。
故答案为A。
9、A
【解析】用电器正常工作1小时消耗的电能最接近1kw﹒h，用电器的功率：P===1kW，
四个选项中空调额定功率一般1kw左右，符合题意；电视机和冰箱一般一百多瓦，不合题意；节能灯额定功率几瓦到几十瓦左右。故选A.
10、C
【详解】A．电视机主要将电能转化为声和光，A错误；
B．电冰箱用电动机带动工作，利用了电流的磁效应，主要把电能转化为机械能和内能，B错误；
C．电暖器主要将电能转化为内能，利用了电流的热效应，C正确；
D．电风扇用电动机带动工作，利用了电流的磁效应，主要将电能转化为机械能，D错误；
故选C．
11、B
【详解】A．冰的形成是凝固现象，凝固放热，故A错误；
B．露的形成是液化现象，液化放热，故B正确；
C．霜的形成是凝华现象，凝华放热，故C错误；
D．雾的形成是液化现象，液化放热，故D错误。
12、C
【详解】A．在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故错误；
B．我国家庭电路的电压值为220V，故错误；
C．在触电事故现场，要先与电压隔离，要立即切断电源，故正确；
D．生活中的水是导体，用潮湿的手拔动电器设备的开关容易发生触电事故，故错误．
13、D
【详解】A．如果直接用手去拉触电人员，而人也是导体，会再次出现触电事故，不符合安全用电的原则；故A不符合题意。
B．用手将电线拉开，如果电线的绝缘皮损坏，会再次出现触电事故，不符合安全用电的原则；故B不符合题意。
C．等电工和医生来处理会延误救援时间；故C不符合题意。
D．赶快切断电源或用干燥的木棒将电线挑开，使触电者脱离电源，符合安全用电的原则；故D符合题意。
14、A
【详解】由电路图可知，开关S闭合后，如果乙为电流表将会造成电源短路；如果甲为电流表将会造成L2短路，L2不能工作；因灯L1、L2都能正常发光，所以甲、乙都为电压表，此时灯L1、L2串联，电压表甲测量L2两端的电压，电压表乙测量电源电压；已知甲、乙两个电表的示数之比是2:3，灯L1、L2两端的电压之比为：，串联电路中各处的电流相等，所以通过两个灯泡的电流相等，相同时间内两灯消耗的电能之比．
故选A．
15、D
【解析】由串并联电路特点可知，串联电路电阻越串越大，并联电路电阻越并越小；由电路图及已知R1＜R2可知，图D中电路总电阻最小，四个电路电压相等，通电时间相等，由Q＝W＝t可知，D产生的热量最多，水吸收的热量越多，水的温度最高。故选D。
16、C
【详解】电流表电阻非常小，相当于一根导线，电压表V1相当于直接接在电源两端，测量的是电源电压，因电源电压不变，所以电压表V1的示数不变，故A、 B项错误；当滑片向左滑动时，滑动变阻器R2接入电路的电阻变小，电压表V2测量滑动变阻器两端的电压，根据公式可知，电压表V2与电流表A示数的比值，即会变小，故C项正确；D项错误；
故选C。
17、B
【解析】由于从冰箱中取出的金属块温度很低，空气中的水蒸气遇冷液化成小水滴附着在金属块上，使其表面变湿．
故选B．
点睛：本题考查液化及其条件，物质从气态变为液态叫液化，液化的方法有两种：降低温度和压缩体积．
18、D
【详解】A．由分析知：当报警器报警时，红灯亮，此时是利用水位必须到达A，且槽中的水应具有导电性，选项正确不符合题意；
B．当水位没有到达A时，电磁铁不工作，只有绿灯亮；水位到达A后，电磁铁工作，红灯亮，选项正确不符合题意；
C．由B知：当水位没有到达A时，电磁铁所在电路是开路，电磁铁不工作，只有绿灯亮，选项正确不符合题意；
D．本装置中有两个电路，控制电路和工作电路，电磁铁在控制电路中，增大右侧电源电压无法改变控制电路中的电流，电磁铁磁性不变，选项不正确符合题意。
故选D。
19、C
【详解】利用密度公式计算出a、b两球的密度，再比较密度的大小；密度大的体积小是实心的。反之，是空心。a金属球的密度
b金属球的密度
ρb＞ρa，故b是实心球，a是空心球。
故选C。
20、D
【详解】由题意可知，战斗机的速度不变，质量不断增大，动能增大；高度不变，质量不断增大，重力势能增大；机械能等于动能和势能的总和，动能增大，势能增大，所以机械能增大；应选D．
21、A
【分析】（1）由灯泡的铭牌求出两灯泡的额定电流，若两灯泡的额定电流相等则两灯泡可以同时正常发光，否则不能同时正常发光；根据欧姆定律分别求出两灯泡的电阻，根据串联电路的电流特点和P＝I2R确定两灯泡实际功率之间的关系，再根据灯泡的亮暗取决于实际功率的大小比较两灯泡的亮暗；
（2）两灯泡电流的变化相同、电阻相同，根据P＝I2R可知两灯功率变化的关系；
（3）根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，利用P＝I2R确定实际功率的变化和亮暗的变化，调节滑片，最先发光的灯泡是额定电流较小的一个．
【详解】(1)根据P＝UI可得，两灯泡的额定电流分别为：I1＝＝0.5A，I2＝＝0.25A，∵串联电路中各处的电流相等，且I1≠I2，∴两灯泡不可能同时正常发光，故D不正确；
根据欧姆定律可得，两灯泡的电阻分别为：R1＝＝16Ω，R2＝＝6Ω，
∵P＝I2R，且灯泡的亮暗取决于实际功率的大小，∴两灯泡的实际功率相等，亮度一样，故B不正确；
(2)∵滑片移动时，两灯电流的变化相同，电阻相同，则功率的变化相同，故A正确；
(3)当滑片向a移动时，接入电路中的电阻变小，电路中的总电阻变小，∵I＝∴电路中的电流变大，∵P＝I2R，∴两灯泡的实际功率变大，两灯泡两灯均变亮，最先正常发光的是额定电流较小的L2，故C不正确．
故选A.
22、A
【详解】A．游泳后，从水中出来，身上的水蒸发吸热，所以人会感觉冷，故A正确；
B．干冰是是固体二氧化碳，它保鲜是升华吸热，故B错误；
C．冬天，窗花是由空气中的水蒸气凝华而成的，故C错误；
D．汽油常温下是液态，变为气态是汽化，故D错误。
23、B
【详解】根据知，在压力一定时，增大受力面积，可以减小压强。
所以滑雪运动员的滑雪板做得宽大，其目的是为了减小压强。
故选B。
【点睛】
重点是增大和减小压强的方法，牢记影响压强大小的两个因素，可以通过增大压力或减小受力面积的方法来增大压强，反之减小压强。
24、C
【解析】根据题意知道，需要“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，且开关要控制火线．A图中一只开关控制火线，另一只开关控制零线，故不符合要求；B图中两只开关串联，只有同时闭合时灯才会发光，故不符合要求；C图中两开关均控制火线，且可以达到“行人不管从哪端进入，电灯都能接通电源发光”的目的，故符合要求；D图中两开关均控制零线，这样不安全，故不符合要求，故选C．
【点睛】
本题考查的是串、并联电路的设计，要求根据实际需要设计串联电路和并联电路，解题的关键是能够根据题意理解电路的连接方式．
25、C
【解析】A．该实验是电磁铁的原理，通电时电磁铁有磁性，断电时无磁性，故A不符合题意；
B．该实验是电磁铁的线圈匝数多少与磁性强弱关系的实验，故B不符合题意；
C．电路中有电源，且开关闭合，导体中有电流，通电线圈在磁场中受力转动，能反映出电动机的工作原理，故C符合题意；
D．该装置中的金属棒在磁场中运动时，电流表会发生偏转，即能产生电流，即是发电机的原理实验，故D不符合题意。
故选C。
26、C
【详解】汽油机的四个冲程分别是吸气冲程，压缩冲程，做功冲程和排气冲程，所以①压缩冲程，把机械能转化为内能，也就是压缩对气体做功使其内能增大温度升高 ③是做功冲程，把内能转化为机械能．对照答案C对．
27、C
【详解】由灯泡额定功率及电压可求每个灯泡电阻为
则串联接入电路总功率为
故选C。
28、C
【详解】由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=(12V−6V)2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，故A错误；
当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，故B错误；
由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，故C正确；
同理知道，R1 先后两次消耗的电功率之比是：，故D错误，故选C．
29、B
【分析】验电器是检验物体是否带电的仪器，是利用同种电荷相互排斥的原理制成的，验电器张开的角度越大，说明带电体所带的电荷越多．
【详解】A、验电器只能检验物体是否带电，不可以直接检验出物体是带正电还是带负电，故A错误；
B、根据验电器的原理可知验电器是根据同种电荷互相排斥的原理工作的，故B正确；
C、塑料片是绝缘体，不能导电，因此验电器的金属箔不能用塑料片代替，故C错误；
D、阴雨天气空气比较潮湿，电荷容易导走，晴朗的天气则不会发生这种情况，故D错误．
故选B．
30、D
【详解】A．是电磁感应现象；B．是奥斯特实验；C．是电磁铁的磁性强弱和电流的关系；D．是用来研究磁场对电流作用．
二、填空题（每空1分，共10题，20分）
31、L2 L1 L1
【详解】[1][2]两灯泡串联，且有一个开路，则当将电压表并联在L2两端，电压表有示数时说明电压表此时串联接入电路，故发生开路的是L2，若电压表无示数说明此时电压表未与电源接通，则发生开路的是L1。
[3]两灯泡串联，且有一个开路，将电流表并联在L2两端，若L2开路，则电流表应有示数，灯L1发光，此时电流表无示数，说明此时电路不通，则说明L1开路。
32、同种电荷相互排斥
【解析】当人在触摸静电球时,人的身体就会带上电荷,即人的头发上会带上同种电荷(但不能确定是正电荷还是负电荷)，由于同种电荷相互排斥，故此时人的头发会飘起来．
点睛：在自然界中只有两种电荷，即正电荷和负电荷，且电荷间存在着相互作用规律，即同种电荷相互排斥，异种电荷相互吸引，故该题据上分析即可解决．
33、1:1 2:3
【详解】[1]串联电路中各处的电流相等，故通过两电阻的电流之比
I1:I2=1:1；
[2]两电阻两端的电压之比
。
34、10 18
【详解】（1）1s电流做的功：W=Pt=10W×1s=10J；
（2）电视机平均每天的待机时间以18h计，那么在待机状态下100天消耗的电能：W′=Pt′=0.01kW×18h×100=18kW•h；
35、扩散 高
【详解】[1]由于一切物质的分子都在不停地做无规则运动，故没有喷洒药水的地方也闻到了药味，这种现象称为扩散现象；
[2]由于温度越高，扩散越明显，所以温度越高，这种药味传开的越快。
36、暗些 55
【详解】[1]在用电的高峰期，由于并入电路中的用电器变多，总电阻变少，由欧姆定律知道，此时电路中的电流变大；又因为用电器与输电线是串联的，输电导线也有电阻，当其电流变大时，其分得的电压就变大，而电源电压220V不变，所以，用电器两端的电压就变小了；由知道，白炽灯的实际功率比正常减小，所以发光要变暗些。
[2]由知道，灯泡的额定电流
由知道，灯泡的电阻
当实际电压为210V时，灯泡的实际电流
所以，此时灯泡的实际功率
P实 =U实 I实=210V×0.26A≈55W
37、右 竖直向下 2N
【详解】杠杆的平衡调节应为左边高平衡螺母向左调节，右边高平衡螺母向右调节，所以在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，则可将左侧的平衡螺母向右调节，使其在水平位置平衡．在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，则要求弹簧测力计拉力的力臂最大，在已知支点和力的作用点的情况下，把支点与力的作用点的连线作为力臂时力臂最大，所以弹簧测力计的拉力应沿竖直方向，根据杠杆的平衡条件，F1×L1=F2×L2，代入数据得1.5N×20cm=F2×15cm，解得F2=2N,所以此时读数为2N．
38、电压 1
【详解】[1]由题图可知，电表选择的是“-”和“2.5V”接线柱，因此测量的物理量是电压。
[2]表盘上共有5个大格，一个大格表示0.5V，因此，此时电表的示数为1V。
39、斥力 引力
【详解】[1]分子间存在着相互作用的引力和斥力；当分子距离很小时，分子间作用力表现为斥力；
[2]当分子间距离稍大时，分子间作用力表现为引力，如果分子相距很远，分子间作用力就变得十分微弱，可以忽略。
【点睛】
由于分子间存在斥力，所以铁棒很难被压缩；由于分子间引力的存在，所以铁棒能保持一定的形状，很难被拉长。
40、0.9 10 4 0.4 720
【解析】已知滑动变阻器R2最大阻值是20Ω，当滑片P滑至中点时，R2的阻值为10Ω，由图乙可知，此时电路中电流为0.3A，所以此时R2消耗的电功率为
由图乙可知，当R2=0Ω时，电路中的电流I=0.6A，
因为电源电压恒定，有 IR1=0.3A（10Ω+R1）
解得 R1=10Ω
由图乙可知，当滑片P滑至最右端时，电路中电流为0.2A，所以R2两端的电压为
U2=IR2=0.2AΩ=4V
当滑片P滑至最右端时，R1消耗的电功率为
整个电路工作10min共消耗的总电能是 W=Q=
三、实验题（每空1分，共2题，15分）
41、相同 B B
【详解】（1）使用相同的电加热器进行加热，由Q=W=Pt可知，相同时间内产生的热量相同，则在相同时间内，两种液体吸收的热量相同；
（2）从图中可以看出在相同的条件下A温度升高的快，变化大。所以如果A、B两种液体的质量相同，根据可知，B液体的比热容较大；
（3）如果A、B为同种液体，根据可知，升温快的质量小，升温慢的质量大，即B液体的质量较大．
42、温度变化 秒表
R短路
【详解】(1)[1]该实验设计可以通过煤油的温度变化表示电流通过电阻丝产生热量的多少；
(2)[2]该实验需要的测量工具有温度计、电流表和秒表；
(3)[3]
(4)[4]电流表有示数，电压表没有示数是电压表测的部分短路，所以电路的故障是R短路。
四、计算题（每题10分，共2题，20分）
43、（1）8.4X105J（2）1.2X106J（3）70%
【详解】(1)根据比热容的定义，每千克水升高一摄氏度吸收热量已经知道了，那么5千克的水升高一摄氏度就乘以水的质量，那么有20摄氏度升高到60摄氏度，也就是升高了40摄氏度，就需要再乘以升高的度数了．
(2) 电热水器消耗的电能，我们需要知道功率，知道时间，而却要注意单位的换算，如果功率单位为KW那么时间单位就取h，结果就是度．如果功率是W，时间单位就要换算成秒，20分钟也就是1200秒．电能的单位就是焦耳．
(3)水吸收的热量和消耗的电能已经有前面计算处理，需要提醒的是单位，因为水吸收的热量单位是焦耳，而计算的电能如果单位是度也就是千瓦时的话要换算成焦耳，即相同的单位才能比，一千瓦时等于3600000焦耳．
44、 (1)旋钮A位置对应4档， B位置对应3档，C位置对应2档，D位置对应1档；
(2)，；
(3)；。
【分析】(1)由题意可知转动开关旋钮可以将相邻的触点连接，且两头对应触点都接通，按逆时针旋转即可得出对应的加热档位和箭头的指向；
(2)根据电路中的总功率等于各用电器功率之和，可求出2档位的功率，根据求出电热丝R1和 R2的阻值；
(3)根据电阻的串联和求出4档位的功率。
【详解】(1)由图可知，旋钮沿某个方向转动时，加热功率依次递减或递增，则
①当旋钮上的箭头指向A位置时，2、4接通，R1与R2串联，电路中的总电阻最大，由可知，电功率最小，对应4档；
②当旋钮上的箭头指向B位置时，1、2接通，电路为只有R2接入的简单电路，对应3档；
③当旋钮上的箭头指向C位置时，3、4接通，电路为只有R1接入的简单电路，对应2档；
④当旋钮上的箭头指向D位置时，1、2接通，3、4接通，R1与R2并联，电路中的总电阻最小，电功率最大，对应1档，等效电路图依次分别如图中A、B、C、D所示：
(2)档位2对应的功率：
当旋钮上的箭头指向B位置时，1、2接通，电路为只有R2接入的简单电路，对应3档，3档功率P3=440W，由可得，
，
当旋钮上的箭头指向C位置时，3、4接通，电路为只有R1接入的简单电路，对应2档，2档功率P2=660W，
；
(3)由(2)知，档位2对应的功率：；
当旋钮上的箭头指向A位置时，2、4接通，R1与R2串联，电路中的总电阻最大，对应4档，由可知，档位4对应的功率：
答：（1）旋钮上的箭头分别指向A、B、C、D四个位置时，各对应加热功率的档位依次为4、3、2、1，对应的等效电路图如上图所示；
（2）电热丝R1和 R2的阻值依次为73.3Ω、110Ω；
（3）当旋钮在加热档位2和4时，对应的加热功率依次为660W、264W。
操作方法
现象
判断
将电压表并联在L2两端
电压表有示数
灯泡_____开路
电压表无示数
灯泡____开路
将电流表并联在L2两端
电流表无示数
灯泡____开路
加热档位
1
2
3
4
加热功率/W
1100
440
次数
电流I/A
通电时间t/min
初始温度t/℃
后来温度t/℃
1
2
3
次数
电流I/A
通电时间t/min
初始温度t/℃
后来温度t/℃
1




2




3
