人教版九年级全册第3节 电阻的测量学案
展开
这是一份人教版九年级全册第3节 电阻的测量学案，共28页。

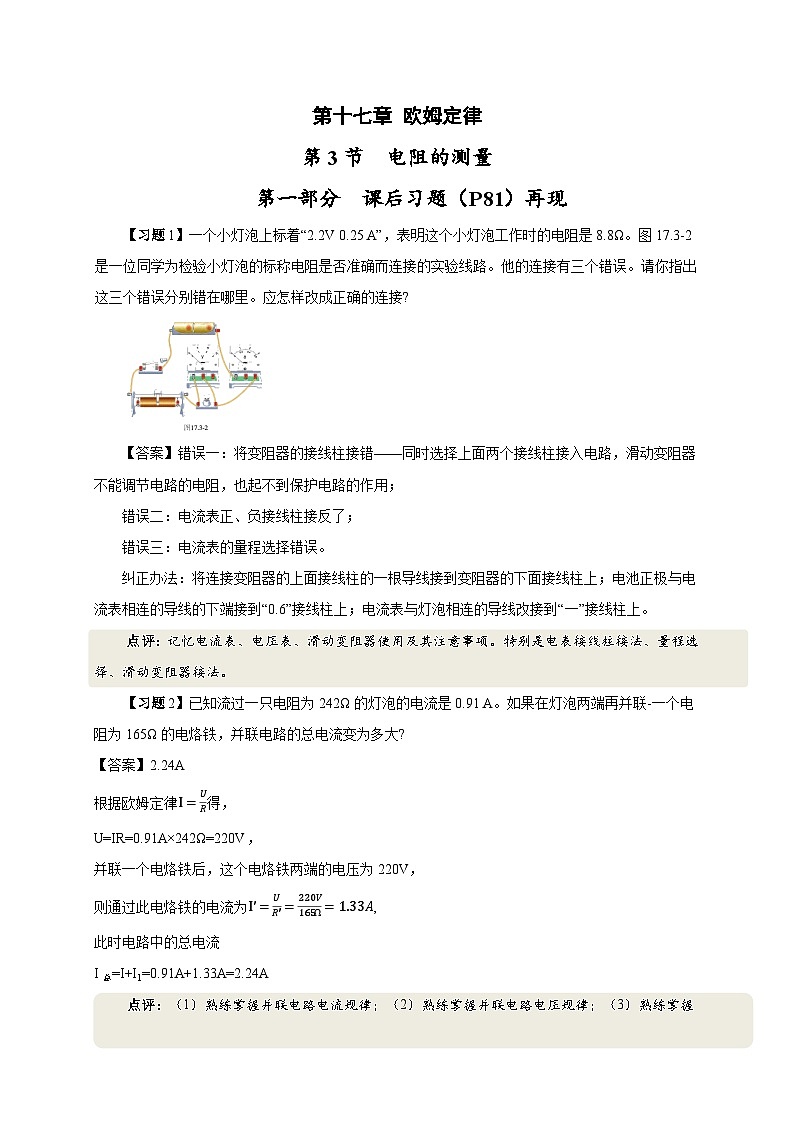

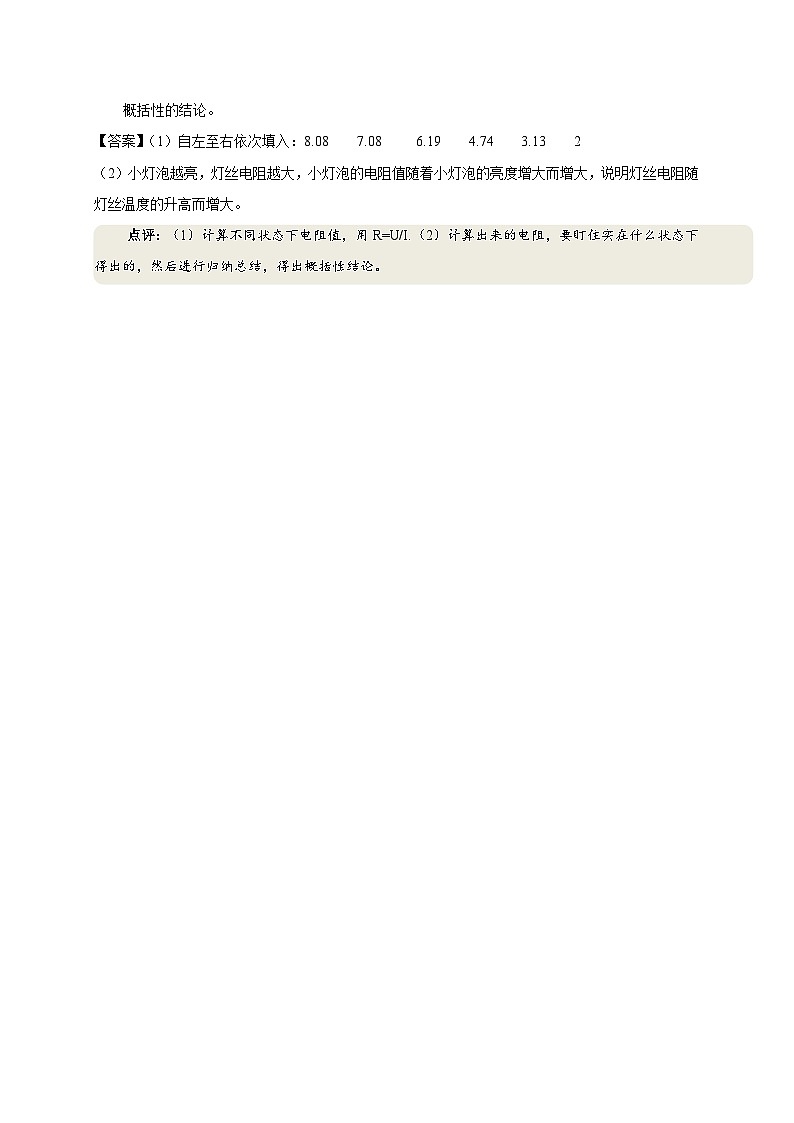

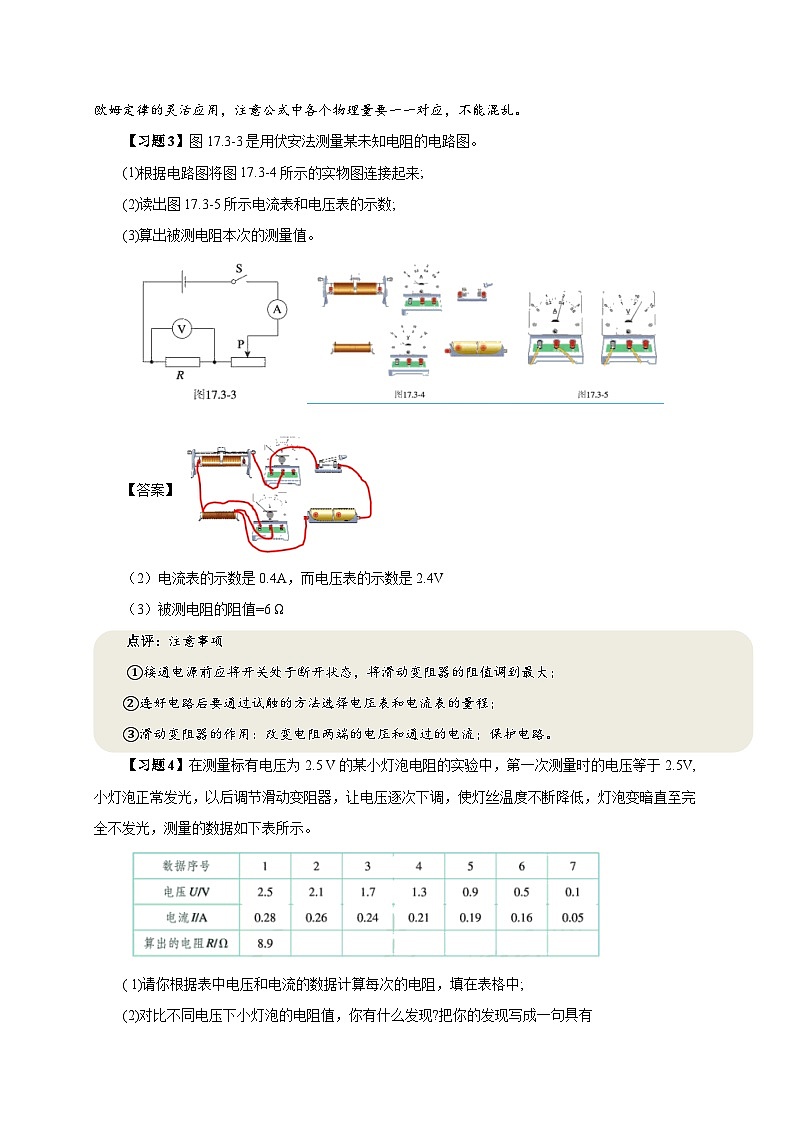

第十七章 欧姆定律第3节 电阻的测量第一部分 课后习题（P81）再现【习题1】一个小灯泡上标着“2.2V 0.25 A”，表明这个小灯泡工作时的电阻是8.8Ω。图17.3-2是一位同学为检验小灯泡的标称电阻是否准确而连接的实验线路。他的连接有三个错误。请你指出这三个错误分别错在哪里。应怎样改成正确的连接?【答案】错误一：将变阻器的接线柱接错——同时选择上面两个接线柱接入电路，滑动变阻器不能调节电路的电阻，也起不到保护电路的作用；错误二：电流表正、负接线柱接反了；错误三：电流表的量程选择错误。纠正办法：将连接变阻器的上面接线柱的一根导线接到变阻器的下面接线柱上；电池正极与电流表相连的导线的下端接到“0.6”接线柱上；电流表与灯泡相连的导线改接到“一”接线柱上。点评：记忆电流表、电压表、滑动变阻器使用及其注意事项。特别是电表接线柱接法、量程选择、滑动变阻器接法。【习题2】已知流过一只电阻为242Ω的灯泡的电流是0.91 A。如果在灯泡两端再并联-一个电阻为165Ω的电烙铁，并联电路的总电流变为多大?【答案】2.24A根据欧姆定律I=UR得，U=IR=0.91A×242Ω=220V，并联一个电烙铁后，这个电烙铁两端的电压为220V，则通过此电烙铁的电流为I'=UR'=220V165Ω=1.33A,此时电路中的总电流 I总=I+I1=0.91A+1.33A=2.24A点评：（1）熟练掌握并联电路电流规律；（2）熟练掌握并联电路电压规律；（3）熟练掌握欧姆定律的灵活应用，注意公式中各个物理量要一一对应，不能混乱。【习题3】图17.3-3是用伏安法测量某未知电阻的电路图。(1)根据电路图将图17.3-4所示的实物图连接起来;(2)读出图17.3-5所示电流表和电压表的示数;(3)算出被测电阻本次的测量值。【答案】（2）电流表的示数是0.4A，而电压表的示数是2.4V （3）被测电阻的阻值=6 Ω点评：注意事项 ①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。【习题4】在测量标有电压为2.5 V的某小灯泡电阻的实验中，第一次测量时的电压等于2.5V,小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示。( 1)请你根据表中电压和电流的数据计算每次的电阻，填在表格中;(2)对比不同电压下小灯泡的电阻值，你有什么发现?把你的发现写成一句具有概括性的结论。【答案】（1）自左至右依次填入：8.08 7.08 6.19 4.74 3.13 2（2）小灯泡越亮，灯丝电阻越大，小灯泡的电阻值随着小灯泡的亮度增大而增大，说明灯丝电阻随灯丝温度的升高而增大。点评：（1）计算不同状态下电阻值，用R=U/I.（2）计算出来的电阻，要盯住实在什么状态下得出的，然后进行归纳总结，得出概括性结论。 第二部分 课后习题变式练 A •基础过关练1．某用电器的电阻是，正常工作时通过的电流为，接入电路里，为了使用电器正常工作，必须 A．串联一个的电阻 B．并联一个的电阻 C．串联一个的电阻 D．并联一个的电阻2．如图所示的是某位同学分别设计的用伏安法测电阻的电路图，你认为下列电路图中正确的是 A． B． C． D．3．一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示。当开关闭合时可能发生的后果是 A．电流表被烧坏 B．电压表被烧坏 C．两表都被烧坏 D．以上现象都不会发生4．在用伏安法测电阻的实验中，连接电路正确的是 A．开关断开或闭合都可以 B．连接滑动变阻器时，应该使滑片置于接入电路的阻值最大处 C．接线时，必须从电源正极开始，开关要靠近电源正极 D．在实验结束时，只要把变阻器滑片再置于电阻值最小位置即可5．如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是 A．测量值偏小，是由于电流表所测通过电流偏小 B．测量值偏小，是由于电压表所测两端电压偏小 C．测量值偏大，是由于电流表所测通过电流偏大 D．测量值偏大，是由于电压表所测两端电压偏大6．如图是小明测电阻阻值的电路。（1）用笔画线代替导线将电路图连接完整，要求：导线不能交叉，滑片向右移动时，电路中电流变小。（2）闭合开关前，应将滑片移到滑动变阻器的 （选填“”或“” 端。（3）实验过程中，突然出现电流表有示数，电压表无示数，若电路故障在电阻，则原因可能是 。（4）排除故障后，正确操作实验器材，移动滑片，当电压表示数为时，电流表示数为，计算出 。（5）测出电阻的阻值后，小明换接上阻值是的定值电阻，进一步探究电流与电压的关系，实验数据如上表。分析数据可得出结论： 。（6）测电阻的阻值和探究电流与电压的关系两次实验均需要多次测量，前者多次测量的目的是 ，后者多次测量的目的是 。7．实验小组的同学们用图甲所示电路进行“伏安法测电阻”的实验。（1）请你用笔画线代替导线，将图甲中的电路连接完整；（2）为保护电路，闭合开关前，应将滑片移至最 （选填“左”或“右” 端；（3）小明正确进行实验，并将实验数据记录在表格中，第2次测量时电流表的示数如图乙所示，根据三次实验所测数据可得，定值电阻 ；（结果保留两位小数）（4）现有另一个未知电阻（阻值约为，若仅将图甲中的替换为，其他器材和电路连接不变，能否测出的阻值，并说明理由 。8．在“测量定值电阻的阻值”实验中，实验器材：待测电阻，两节新干电池，电压表、电流表、滑动变阻器、开关各一只，若干导线。设计的实验电路如图甲所示。（1）请根据图甲所示的电路图，用笔画线代替导线，将图乙中的实物电路连接完整。（导线不可交叉）（2）连接好电路后，闭合开关，移动滑片，当电压表的示数为时，电流表的示数如图丙所示，为 ，根据欧姆定律可知定值电阻的阻值为 。（3）本实验中，移动滑片进行多次测量的目的是 。9．用“伏安法”测量一个小灯泡电阻的实验中，电源电压恒为，小灯泡上标有“”字样，滑动变阻器标有“”字样。（1）请用笔画线代替导线，将图甲中实物电路正确连接完整。要求：滑动变阻器滑片向左移动，小灯泡变亮。（2）连接好电路，闭合开关，观察到小灯泡不发光，电压表的示数为0，移动滑片仍如此。于是小明将电压表分别正确并联在、、两端，发现，。由此可知，发生故障的是 （填“”“ ”或“” 。（3）排除故障后，闭合开关，移动滑片，当电压表的示数为时，应该向 （填“左”或“右” 移动滑片，才能测得小灯泡正常工作时的电阻。小灯泡正常工作时电流表的示数如图乙所示，为 ，则小灯泡正常工作时的电阻为 （结果保留两位小数）。（4）分析下列表格的实验数据发现小灯泡的电阻在变化，这是因为 在影响灯丝电阻。（5）小明同学只用电阻箱替换小灯泡，其他不变，继续探究电流与电阻的关系，每次调节滑片使电压表的示数均为。在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为 。10．小明利用“伏安法”测量未知电阻的阻值，电源电压约为，的阻值约为。（1）请用笔画线代替导线，完成图甲实物电路的连接。要求：滑动变阻器的滑片向左滑动时，电流表示数变大；（2）闭合开关，两电表均无示数。将电压表接在变阻器两端时也无示数，但接在开关两端时有示数，则电路故障是 ；（3）排除故障后，闭合开关移动变阻器的滑片至某一位置，此时电压表示数为，电流表示数如图乙，则未知电阻 ；（4）小华认为：不用电流表，只用电压表和阻值为的定值电阻，由图丙同样可以测得未知电阻的阻值。小华设计方案如下：、闭合、断开，读出电压表示数为；、闭合、，读出电压表示数为；、电阻的表达式为 （用测量值、及来表示）。 B •能力提升练11．如图是小唐同学进行“伏安法测电阻”的实验电路图。关于该实验下列说法正确的是 A．滑动变阻器的作用是多次改变电源电压 B．多次测量取平均值是为了寻找普遍规律 C．测小灯泡电阻也需要多次测量求平均值 D．该电路图还能探究“电流与电压的关系”12．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了的图像，如图甲、乙所示。对于图像的分析，以下说法错误的是 A．图甲是定值电阻的图像，图乙是小灯泡的图像 B．由图像可知，通过定值电阻的电流和定值电阻两端的电压成正比 C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大 D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻13．某同学利用如图所示的电路做“伏安法测电阻“的实验，已知为待测定值电阻，电源电压恒为，滑动变阻器标有“”字样，实验中他填写的实验数据如表所示，下列说法不正确的是 A．第1次实验的数据不是他实验中实际测得的 B．对比第2、3次实验的数据可判定：待测电阻的阻值并非严格不变 C．第4次实验时滑动变阻器接入电路电阻与待测电阻的阻值之比为 D．为减小实验误差，可利用每次实验测得的、求出电阻，再求其平均值14．在“用电流表和电压表测电阻”的实验中，电路如图甲所示。（1）开关闭合前，应将滑动变阻器的滑片移动到 （选填“”或“” 端；（2）闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可能是以下四种中的 ；．发生断路 ．滑动变阻器断路．发生短路 ．电流表断路（3）排除故障后，闭合开关，调整滑片到某一位置后，若两表的示数分别如图乙、丙所示，电压表的示数为 ，电流表的示数为 ，此次测得的结果为 ．15．在测电阻的实验中，同学们分别设计了甲、乙两种电路。（1）部分同学们认为甲电路设计比乙电路设计好。因为甲电路设计可以多次测量求平均值减小误差，而乙电路设计做不到这点。他们的想法是： 。（选填“正确的”或“错误的” （2）如电路图乙所示，测量的阻值的实验步骤如下：①当闭合开关，接时，调节滑动变阻器，记录电压表的示数为；②当闭合开关，接时， （选填“需要”或“不需要” 调节滑动变阻器，记录电压表的示数为；③的阻值表达式为 。（用、、表示）16．在小明测额定电压为小灯泡电阻的实验中：（1）如图甲所示，小明同学所连接的电路存在错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“”，并用笔画线代替导线在图中画出正确的接法。（2）排除故障后，小明同学进行了四次测量，并将部分实验数据和现象记录在下面的表格中，其中第4组数据是他在电压为时，此时电压表、电流表的示数如图乙所示，请你帮他将表中未填的数据和现象填写完整。（3）小明同学分析以上实验数据，发现小灯泡的电阻值存在明显差异，原因可能是 。17．在“测量电阻”的实验中，小亮设计了如图甲所示的电路，电源电压恒为，小灯泡的额定电压为。（1）请你用笔画线代替导线将图甲所示的电路连接完整；（要求：滑动变阻器滑片向左移动时小灯泡变亮，且导线不交叉）（2）连接好电路后，闭合开关，小亮移动滑片，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是 （选填“测量电阻短路”或“测量电阻断路” ；（3）排除故障后，移动滑片到某一位置，电压表的示数如图乙所示，电压表的读数为 ，要测量小灯泡正常发光时的电流，应将图甲中滑动变阻器的滑片向 （选填“左”或“右” 移动；（4）小亮根据测得的数据绘制了小灯泡的图像如图丙所示，小灯泡的图像出现弯曲的原因是 ，小灯泡正常发光时的电阻是 。18．在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压、电流表和电压表各一个、规格为“”的滑动变阻器一个、待测电阻一个、开关和导线若干：（1）小亮连接了如图甲所示的电路，若闭合开关，电压表的指针将 （选填“正向偏转”、“反向偏转”或“不动” 。检查电路时发现有一条导线连接错误，请在错误的导线上打“”，画出正确连线。（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如表：图乙为第2次实验电流表的示数，读数为 。（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第 次的数据，判断的依据是 。（4）利用剩余四次实验数据，算出待测电阻的阻值为 （结果保留整数）。（5）上述实验结束后，小亮想要测一个额定电压为的小灯泡正常工作时的电阻，电源电压不变，定值电阻的阻值已知。在不改变电路连接的情况下，如图丙所示，下列电路能实现的是 （仅一项正确）。19．小明用如图甲所示的电路测量未知电阻的阻值。（1）滑动变阻器在电路中的作用是 。（2）某次测量时电压表和电流表的示数分别如图乙和图丙所示，根据本次测量的数据可知的阻值为 。（3）小明用一个小灯泡替换了电路中的，改变滑动变阻器的滑片位置后测出若干组电压表和电流表的示数，然后根据测得的数据画出了电流随电压变化的图像如图丁所示。①当小灯泡两端的电压为时，小灯泡的电阻为 。②电流随电压变化的图像是曲线而不是一条直线，原因是 。（填写选项的字母）．小灯泡灯丝的电阻是恒定的．测量误差引起的．小灯泡灯丝的电阻随温度变化．作图错误引起的20．某兴趣小组要测量小灯泡的电阻，现有器材：电源（电压恒为、开关、电压表、电流表各一个，导线若干，额定电压为的待测小灯泡（电阻约为，滑动变阻器 和滑动变阻器。（1）实验中应选用的滑动变阻器是 （选填“”或“” 。（2）如图甲所示是小田连接的实物电路，闭合开关前，应将滑动变阻器滑片移至最 端。（3）闭合开关后，移动滑动变阻器的滑片，根据电流表和电压表的示数绘制出了小灯泡的电流随电压变化的图像如图乙所示，则小灯泡正常发光时的电阻为 （结果保留一位小数），图线是一条向上弯曲的曲线，原因是 。（4）该组的另一同学接着进行实验时，发现电压表量程已经损坏，量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡正常发光时的电阻，请你写出对图甲电路的调整： 。 参考答案第十七章 欧姆定律第3节 电阻的测量A ·基础过关练1．【答案】【解答】解：由题知，用电器正常工作时通过的电流为，则用电器正常工作时两端的电压：，串联电阻应分担的电压：，因为电阻与用电器串联，所以电流相等，等于，则串联电阻的阻值：。故选：。2．【答案】【解答】解：、由电路图知，电流表与电阻并联（即电阻被短路），电压表串联在电路中，电路连接错误，所以不能测出电阻的阻值，故错误；、由电路图知，电压表测待测电阻与滑动变阻器两端的总电压，不能测出待测电阻两端的电压，所以不能测出电阻的阻值，故错误；、由电路图知，电压表测待测电阻两端的电压，电流表测通过待测电阻的电流，则根据可以求出电阻的阻值，故正确；、由电路图知，待测电阻与滑动变阻器并联，电流表测干路中的电流，不能测出通过待测电阻的电流，所以不能测出电阻的阻值，故错误．故选：。3．【解答】解：由电路图可知，电压表串联接入电路，由于电压表的内阻很大，电路中的电流会很小，通过电流表的电流很小，电流表不会损坏，故错误；由于电压表量程选择正确，电压表也不会损坏，故错误；因此两表都不会损坏，故错误，正确。故选：。4．【解答】解：、为防止电路连接出现错误，在连接过程中开关应该断开，所以错误；、连接滑动变阻器时，应该使滑片移至最大阻值处，所以正确；、接线时，可从正极开始，也可从负极开始，开关位置不一定要靠近电源正极，所以错误；、滑动变阻器在电路中起保护电路的作用，所以即使实验结束，也不能将滑片移至最小阻值。故选：。5．【解答】解：图中是电流表内接法，由于电流表的分压作用，电压测量值偏大，电流测量值准确，根据欧姆定律可知，电阻测量值偏大，等于电阻与电流表内阻之和。故选：。6．【答案】（1）见解答；（2）；（3）电阻短路；（4）10；（5）电阻一定时，通过导体的电流与导体两端的电压成正比；（6）减少误差；寻找普遍规律【解答】解：（1）电压表应与被测电阻并联，滑动变阻器接入电路应选择一上一下两个接线柱接入电路，滑片向右移动时，电路中电流变小，则滑片向右移动时，滑动变阻器接入电路的电阻变大，如图所示：；（2）闭合开关前，为了保护电路，滑动变阻器应调至阻值最大的端；（3）实验过程中，突然出现电流表有示数，说明电路是通路，电压表无示数，说明与电压表并联的电路短路，即电阻被短路；（4）当电压表示数为时，电流表示数为，由欧姆定律的变形公式可得：；（5）分析表格数据可知，表格中电压与对应的电流的比值均为定值，所以在电阻一定时，通过导体的电流与导体两端的电压成正比；（6）测电阻的阻值和探究电流与电压的关系两次实验，均需要多次测量，前者多次测量的目的是取平均值，减少误差，后者多次测量的目的是寻找普遍规律。故答案为：（1）见解答；（2）；（3）电阻短路；（4）10；（5）电阻一定时，通过导体的电流与导体两端的电压成正比；（6）减少误差；寻找普遍规律。7．【答案】（1）见解析中的图；（2）右；（3）5.07；（4）不能；电阻阻值过大，电流表将无法读数。【解答】解：（1）电源电压为，故电压表选用小量程与电阻并联，如下所示：（2）为保护电路，闭合开关前，应将滑片移至阻值最大处，即最右端；（3）小明正确进行实验，并将实验数据记录在表格中，第2次测量时电流表的示数如图乙所示，电流表选用小量程，分度值为，电流为，由欧姆定律，第1次测得的电阻大小为：；同理，第2、3次电阻大小分别为和为减小误差，取平均值作为测量结果：定值电阻：；（4）现有另一个未知电阻（阻值约为，若仅将图甲中的替换为，因电源电压为，电路的最大电流为：，小于电流表的分度值，故不能测出的阻值，原因是电阻阻值过大，电流表将无法读数。故答案为：（1）见解析中的图； （2）右 （3）5.07；（4）不能；电阻阻值过大，电流表将无法读数。8．【答案】（1）见解答；（2）0.26；5；（3）多次测量求平均值以减小实验误差。【解答】解：（1）根据图甲所示的电路图，将图乙中的实物电路连接完整，电源为两节干电池，所以电压表的量程应选，如图所示：；（2）由图丙所示可知，电流表量程为，分度值为，示数为，电压表的示数为，则未知电阻；（3）本次实验测量未知电阻的阻值，移动滑片进行多次测量的目的是多次测量求平均值以减小实验误差。故答案为：（1）见解答；（2）0.26；5；（3）多次测量求平均值以减小实验误差。9．【答案】（1）如图见解答；（2）；（3）左；0.28；；（4）温度；（5）。【解答】解：（1）滑动变阻器的滑片向左移，小灯泡的亮度变亮，说明滑动变阻器接入电路的阻值变小，故应将滑动变阻器左下接线柱连入电路中，电压表表与小灯泡并联，如图所示：（2）观察到灯泡不发光，电压表示数为零，有可能是灯泡短路或电路断路造成的，发现，，和之外的电路断路，，则说明之外的电路为通路，则之间发生了断路。（3）灯在额定电压下正常发光，示数为，小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压，才能测得小灯泡正常工作时的电阻。小灯泡正常工作时电流表示数如图乙，电流表选用小量程，分度值为，为，由欧姆定律得，灯泡正常工作时电阻为：。（4）由表中数据，根据欧姆定律得，，可计算出三次灯的电阻分别为、、，分析表格中的实验数据发现灯泡的电阻在变化，这是因为温度在影响灯丝电阻。（5）滑动变阻器标有“ “字样，表示变阻器的最大电阻为，允许通过的最大电流为，电阻箱两端的电压始终保持，根据串联电路电压的规律，变阻器分得的电压：，电阻箱的电压是变阻器分得的电压的倍，根据分压原理，当变阻器接入最大电阻电阻时，对应的电阻箱的电阻最大为；电流表量程为，故电路的最大电流为，由欧姆定律，电路的最小电阻：，由分压原理，电阻箱的电阻是滑动变阻器接入阻值的5倍，由电阻的串联可知，电阻箱连入电路的最小电阻：；故在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为。故答案为：（1）如图见解答；（2）；（3）左；0.28；；（4）温度；（5）。10．【答案】（1）如上所示；（2）开关处断开；（3）9；（4）。【解答】解：（1）电源电压恒为，阻值约为，由欧姆定律，电路中的最大电流约为：，故电流表选用小量程与电阻串联；因要求滑动变阻器的滑片向左滑动时，电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，如图所示：（2）闭合开关，两电表均无示数，则此电路有断路故障；在开关闭合状态下，将电压表接在变阻器两端时无示数，说明电压表与电源不相连，是定值电阻以外的部分有断路；接在开关两端时有示数，说明电压表和电源相连，是开关以外没有断路，故电路故障是开关处断路；（3）电流表选用小量程，分度值为，电流为，由欧姆定律，；（2）①．闭合、断开，与串联，电压表测量的电压，读出电压表示数为；．闭合、，电路为的简单电路，此时电压表测量电源电压，读出电压表示数为。根据串联电路电压的规律，两端的电压为：，由欧姆定律，通过的电流：；因为串联电路电流处处相等，；由欧姆定律，电阻的表达式为：。故答案为：（1）如上所示；（2）开关处断开；（3）9；（4）。B·能力提升练11．【答案】【解答】解：、在伏安法测电阻的实验中，滑动变阻器一方面可以保护电路，另一方面可以改变电路中的电流与电阻两端电压，故错误；、在伏安法测电阻的实验中，为了减小误差应多次测量取平均值，故错误；、小灯泡灯丝电阻随温度的升高而增大，所以利用“伏安法”测小灯泡电阻时，不能取不同电压下的电阻的平均值，故错误；、探究电流与电压的关系时，要保持电阻大小不变，改变电压，可以通过移动滑动变阻器来实现，故正确。故选：。12．【答案】【解答】解：、根据图甲可知，电压与电流成正比，因此该电阻为定值电阻，所以图甲是定值电阻的图像，则图乙是灯泡的图像，故正确；、由图像甲可知，通过定值电阻的电流和定值电阻两端的电压成正比，故正确；、由乙图可知，电流与电压不成正比，且电压变化比电流变化快，所以灯泡电阻逐渐增大，灯泡电压和电流越大，其实际功率越大，温度越高，由此可知，小灯泡的电阻随灯丝温度的增加而增大，故正确；、灯泡的电阻是变化的，不能取多次测量的平均值减小误差，是为了寻找灯丝电阻与温度的关系，故错误。故选：。13．【答案】【解答】解：、由表中数据结合欧姆定律可得，定值电阻，根据分压原理可知，当滑动变阻器的最大电阻连入电路中时，电压表示数最小，定值电阻两端的最小电压，所以第1组数据不是本实验中测得的，故说法正确；、根据得，序号“2”的电阻为：；序号“3”的电阻为：，其他几次的电阻值根据计算均为，由于存在误差，序号“2”和“3”的待测电阻相差不大，再结合其他数据分析可知该待测电阻是定值电阻，故说法错误；、第“4”次实验中，定值电阻两端的电压为，则滑动变阻器两端的电压为滑，滑动变阻器和定值电阻两端的电压之比为，根据，因为串联电路电流处处相等，故滑动变阻器与待测电阻的阻值之比为，故说法正确；、在测定值电阻的阻值时，由于测量存在误差，通常多次测量几组数据，分别求出电阻值求平均值来减小误差，故说法正确。综上所述符合题意。故选：。14．【解答】解：（1）由电路图可知，闭合开关前，滑动变阻器滑片应置于端，此时滑动变阻器接入电路的阻值最大。（2）、如果 发生断路，电路断路，电流表示数为零，电压表与电源连接相连，电压表指针明显偏转，符合题意；、如果滑动变阻器断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表指针不偏转，不符合题意；、发生短路，电路是通路，电流表有示数，电压表指针不偏转，不符合题意；、电流表断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表指针不偏转，不符合题意；（3）由图乙可知，电压表量程是，分度值是，电压表读数是；由图丙可知，电流表量程是，分度值是，电流表示数是；，电阻阻值。故答案为：（1）；（2）；（3）2；0.4；5。15．【答案】（1）错误的；（2）②不需要；③。【解答】解：（1）甲图可以通过移动滑动变阻器的滑片，多次改变电路中的电流值和电压表的示数，多次测量求平均值减小测量的误差；乙图可以通过移动滑动变阻器的滑片，多次改变电路中的电流值和电压表的示数，多次测量求平均值减小测量的误差；故他们的想法是错误的；（2）①当闭合开关，接时，两个定值电阻和滑动变阻器串联，电压表测量的电压，调节滑动变阻器，记录电压表的示数为；②当闭合开关，接时，两个定值电阻和滑动变阻器串联，电压表测量和两端的电压，不需要调节滑动变阻器，记录电压表的示数为，根据串联电路的电压特点可知两端的电压为，根据欧姆定律可知电路中的电流；③根据欧姆定律可知的阻值表达式为。故答案为：（1）错误的；（2）②不需要；③。16．【答案】（1）见解答；（2）见解答；（3）灯丝的电阻随温度的变化而变化。【解答】解：（1）分析图甲中的连接错误：灯泡被短路，电压表串联在电路中；将电流表与滑动变阻器、定值电阻串联，将电压表与定值电阻并联，画出正确电路，如图所示：；（2）其中第4组数据是他在电压为时测得的，此时电压表、电流表的示数如图乙所示，电流表选用小量程，分度值为，电流为，由欧姆定律，灯的电阻为：，这时灯的电压为额定电压，故灯正常发光；如下表所示：（3）小明同学分析以上实验数据，发现小灯泡的电阻值存在明显差异，原因可能是灯丝的电阻随温度的变化而变化。故答案为：（1）见解答；（2）见解答；（3）灯丝的电阻随温度的变化而变化。17．【答案】（1）见上图；（2）测量电阻短路；（3）1.8；左；（4）灯丝的电阻随温度的升高而增大；5。【解答】解：（1）测量小灯泡电阻的实验中，电压表应与灯泡并联；滑动变阻器应“一上一下”串联接入电路中，由题知，滑片向左移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其左下接线柱接入电路中，如图所示：；（2）若小灯泡短路，灯泡不亮，电压表没有示数，电路为通路，电流表有示数，符合题意；若小灯泡断路，电流表没有示数，电压表串联在电路中测电源电压，电压表有示数，不符合题意，因此故障原因可能是测量电阻短路；（3）按照要求正确组装电路，闭合开关。移动滑片到某一位置，电压表的示数如图乙所示，电压表选用小量程，分度值为，读数为；灯在额定电压下正常发光，小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，应将图甲中滑动变阻器的滑片向左端移动，使电压表的示数为；（4）小灯泡的图像出现弯曲的原因是灯丝的电阻随温度的升高而增大；根据绘制的图丙所示图像知，灯在额定电压下的电流为，由欧姆定律可知小灯泡正常发光时的电阻为：。故答案为：（1）见上图；（2）测量电阻短路；（3）1.8；左；（4）灯丝的电阻随温度的升高而增大；5。18．【答案】（1）不动；见解答图；（2）0.16；（3）1；实验中电压表最小电压大于；（4）10；（5）。【解答】解：（1）原电路图中，电流表与电压表并联，电流表在电路中相当于导线，电压表被短路，故闭合开关，电压表的指针将不动；在“伏安法测电阻”的实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如图所示；（2）闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如上表，图乙为第2次实验电流表的示数，电流表选用小量程，分度值，其示数为；（3）由表中数据，根据欧姆定律，定值电阻，根据分压原理，当滑动变阻器的最大电阻连入电路中时，电压表示数最小，定值电阻两端的最小电压位：，所以第1组数据不是本实验中测得的；（4）由表格可知，电阻两端的电压和通过的电流，根据欧姆定律可得：，，，，所测量的电阻阻值为：；（5）、由于图中把滑动变阻器、小灯泡和定值电阻串联接入电路，所以要测小灯泡的电压，需要用到电压表，故排除、；、图中电压表会存在正负接线柱接反的情况，故错误、闭合，电压表开关接在2，调节滑动变阻器，使电压表示数为，此时测出了小灯泡的电压；保持滑动变阻器不变，将电压表开关接在1，读出电压表示数，此时电压表测的是灯泡和定值电阻的总电压；定值电阻两端的电压；此时电流，小灯泡电阻，可得，故正确。故答案为：（1）不动；见解答图；（2）0.16；（3）1；实验中电压表最小电压大于；（4）10；（5）。19．【答案】（1）改变电阻的电压和电流；（2）6；（3）①4；②。【解答】解：（1）测量未知电阻的阻值，为减小误差，要多次测量取平均值，故滑动变阻器在电路中的作用是改变电阻的电压和电流，多次测量；（2）某次测量时电压表和电流表的示数分别如图乙和图丙所示，电压表选用小量程，分度值为，则电压表的示数为；电流表选用小量程，分度值为，电流表的示数为，由欧姆定律，根据本次测量的数据可知；（3）①根据图像知，当小灯泡两端的电压为时，电流为，由欧姆定律，小灯泡的电阻为：；②电流随电压变化的图像是曲线而不是一条直线，则电阻是变化的，原因是小灯泡灯丝的电阻随温度变化，故选：。故答案为：（1）改变电阻的电压和电流；（2）6；（3）①4；②。20．【答案】（1）； （2）左；（3）12.7；灯丝的电阻随温度的升高而增大；（4）根据串联电路的规律，当变阻器的电压为：时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为时，记下电流表的示数，利用计算出小灯泡正常发光时的电阻。【解答】解：（1）额定电压为的待测小灯泡（电阻约为，由欧姆定律，灯泡的额定电流约为：，根据串联电路的规律及欧姆定律，灯正常发光时变阻器连入电路中的电阻：，故选变阻器；（2）如图甲所示的实物电路知，为了保护电路，闭合开关前，应将滑动变阻器滑片移至最左端；（3）由乙图知，当电压为时，电流为，由欧姆定律，小灯泡的电阻为：；由图乙知，电压和电流的比值是变化的，即灯泡的电阻是变化的，原因是灯丝的电阻随温度的升高而增大；（4）根据串联电路的规律，当变阻器的电压为：时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为时，记下电流表的示数，利用计算出小灯泡正常发光时的电阻。故答案为：（1）； （2）左；（3）12.7；灯丝的电阻随温度的升高而增大；（4）根据串联电路的规律，当变阻器的电压为：时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为时，记下电流表的示数，利用计算出小灯泡正常发光时的电阻。 实验次数123电压11.22.0电流0.20.240.4实验次数123电压1.02.42.6电流0.20.5实验次数电压表的示数电流表的示数电阻11.000.1421.700.2232.50序号123451.02.03.04.05.00.100.220.290.400.50实验序号灯泡亮度10.50.133.8不亮21.00.185.6灯丝暗红31.50.217.1微弱发光42.5 实验次数12345电压1.01.62.02.43.0电流0.100.180.260.30实验序号灯泡亮度10.50.133.8不亮21.00.185.6灯丝暗红31.50.217.1微弱发光42.50.288.9灯正常发光
第十七章 欧姆定律第3节 电阻的测量第一部分 课后习题（P81）再现【习题1】一个小灯泡上标着“2.2V 0.25 A”，表明这个小灯泡工作时的电阻是8.8Ω。图17.3-2是一位同学为检验小灯泡的标称电阻是否准确而连接的实验线路。他的连接有三个错误。请你指出这三个错误分别错在哪里。应怎样改成正确的连接?【答案】错误一：将变阻器的接线柱接错——同时选择上面两个接线柱接入电路，滑动变阻器不能调节电路的电阻，也起不到保护电路的作用；错误二：电流表正、负接线柱接反了；错误三：电流表的量程选择错误。纠正办法：将连接变阻器的上面接线柱的一根导线接到变阻器的下面接线柱上；电池正极与电流表相连的导线的下端接到“0.6”接线柱上；电流表与灯泡相连的导线改接到“一”接线柱上。点评：记忆电流表、电压表、滑动变阻器使用及其注意事项。特别是电表接线柱接法、量程选择、滑动变阻器接法。【习题2】已知流过一只电阻为242Ω的灯泡的电流是0.91 A。如果在灯泡两端再并联-一个电阻为165Ω的电烙铁，并联电路的总电流变为多大?【答案】2.24A根据欧姆定律I=UR得，U=IR=0.91A×242Ω=220V，并联一个电烙铁后，这个电烙铁两端的电压为220V，则通过此电烙铁的电流为I'=UR'=220V165Ω=1.33A,此时电路中的总电流 I总=I+I1=0.91A+1.33A=2.24A点评：（1）熟练掌握并联电路电流规律；（2）熟练掌握并联电路电压规律；（3）熟练掌握欧姆定律的灵活应用，注意公式中各个物理量要一一对应，不能混乱。【习题3】图17.3-3是用伏安法测量某未知电阻的电路图。(1)根据电路图将图17.3-4所示的实物图连接起来;(2)读出图17.3-5所示电流表和电压表的示数;(3)算出被测电阻本次的测量值。【答案】（2）电流表的示数是0.4A，而电压表的示数是2.4V （3）被测电阻的阻值=6 Ω点评：注意事项 ①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。【习题4】在测量标有电压为2.5 V的某小灯泡电阻的实验中，第一次测量时的电压等于2.5V,小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示。( 1)请你根据表中电压和电流的数据计算每次的电阻，填在表格中;(2)对比不同电压下小灯泡的电阻值，你有什么发现?把你的发现写成一句具有概括性的结论。【答案】（1）自左至右依次填入：8.08 7.08 6.19 4.74 3.13 2（2）小灯泡越亮，灯丝电阻越大，小灯泡的电阻值随着小灯泡的亮度增大而增大，说明灯丝电阻随灯丝温度的升高而增大。点评：（1）计算不同状态下电阻值，用R=U/I.（2）计算出来的电阻，要盯住实在什么状态下得出的，然后进行归纳总结，得出概括性结论。 第二部分 课后习题变式练 A •基础过关练1．某用电器的电阻是，正常工作时通过的电流为，接入电路里，为了使用电器正常工作，必须 A．串联一个的电阻 B．并联一个的电阻 C．串联一个的电阻 D．并联一个的电阻2．如图所示的是某位同学分别设计的用伏安法测电阻的电路图，你认为下列电路图中正确的是 A． B． C． D．3．一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示。当开关闭合时可能发生的后果是 A．电流表被烧坏 B．电压表被烧坏 C．两表都被烧坏 D．以上现象都不会发生4．在用伏安法测电阻的实验中，连接电路正确的是 A．开关断开或闭合都可以 B．连接滑动变阻器时，应该使滑片置于接入电路的阻值最大处 C．接线时，必须从电源正极开始，开关要靠近电源正极 D．在实验结束时，只要把变阻器滑片再置于电阻值最小位置即可5．如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是 A．测量值偏小，是由于电流表所测通过电流偏小 B．测量值偏小，是由于电压表所测两端电压偏小 C．测量值偏大，是由于电流表所测通过电流偏大 D．测量值偏大，是由于电压表所测两端电压偏大6．如图是小明测电阻阻值的电路。（1）用笔画线代替导线将电路图连接完整，要求：导线不能交叉，滑片向右移动时，电路中电流变小。（2）闭合开关前，应将滑片移到滑动变阻器的 （选填“”或“” 端。（3）实验过程中，突然出现电流表有示数，电压表无示数，若电路故障在电阻，则原因可能是 。（4）排除故障后，正确操作实验器材，移动滑片，当电压表示数为时，电流表示数为，计算出 。（5）测出电阻的阻值后，小明换接上阻值是的定值电阻，进一步探究电流与电压的关系，实验数据如上表。分析数据可得出结论： 。（6）测电阻的阻值和探究电流与电压的关系两次实验均需要多次测量，前者多次测量的目的是 ，后者多次测量的目的是 。7．实验小组的同学们用图甲所示电路进行“伏安法测电阻”的实验。（1）请你用笔画线代替导线，将图甲中的电路连接完整；（2）为保护电路，闭合开关前，应将滑片移至最 （选填“左”或“右” 端；（3）小明正确进行实验，并将实验数据记录在表格中，第2次测量时电流表的示数如图乙所示，根据三次实验所测数据可得，定值电阻 ；（结果保留两位小数）（4）现有另一个未知电阻（阻值约为，若仅将图甲中的替换为，其他器材和电路连接不变，能否测出的阻值，并说明理由 。8．在“测量定值电阻的阻值”实验中，实验器材：待测电阻，两节新干电池，电压表、电流表、滑动变阻器、开关各一只，若干导线。设计的实验电路如图甲所示。（1）请根据图甲所示的电路图，用笔画线代替导线，将图乙中的实物电路连接完整。（导线不可交叉）（2）连接好电路后，闭合开关，移动滑片，当电压表的示数为时，电流表的示数如图丙所示，为 ，根据欧姆定律可知定值电阻的阻值为 。（3）本实验中，移动滑片进行多次测量的目的是 。9．用“伏安法”测量一个小灯泡电阻的实验中，电源电压恒为，小灯泡上标有“”字样，滑动变阻器标有“”字样。（1）请用笔画线代替导线，将图甲中实物电路正确连接完整。要求：滑动变阻器滑片向左移动，小灯泡变亮。（2）连接好电路，闭合开关，观察到小灯泡不发光，电压表的示数为0，移动滑片仍如此。于是小明将电压表分别正确并联在、、两端，发现，。由此可知，发生故障的是 （填“”“ ”或“” 。（3）排除故障后，闭合开关，移动滑片，当电压表的示数为时，应该向 （填“左”或“右” 移动滑片，才能测得小灯泡正常工作时的电阻。小灯泡正常工作时电流表的示数如图乙所示，为 ，则小灯泡正常工作时的电阻为 （结果保留两位小数）。（4）分析下列表格的实验数据发现小灯泡的电阻在变化，这是因为 在影响灯丝电阻。（5）小明同学只用电阻箱替换小灯泡，其他不变，继续探究电流与电阻的关系，每次调节滑片使电压表的示数均为。在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为 。10．小明利用“伏安法”测量未知电阻的阻值，电源电压约为，的阻值约为。（1）请用笔画线代替导线，完成图甲实物电路的连接。要求：滑动变阻器的滑片向左滑动时，电流表示数变大；（2）闭合开关，两电表均无示数。将电压表接在变阻器两端时也无示数，但接在开关两端时有示数，则电路故障是 ；（3）排除故障后，闭合开关移动变阻器的滑片至某一位置，此时电压表示数为，电流表示数如图乙，则未知电阻 ；（4）小华认为：不用电流表，只用电压表和阻值为的定值电阻，由图丙同样可以测得未知电阻的阻值。小华设计方案如下：、闭合、断开，读出电压表示数为；、闭合、，读出电压表示数为；、电阻的表达式为 （用测量值、及来表示）。 B •能力提升练11．如图是小唐同学进行“伏安法测电阻”的实验电路图。关于该实验下列说法正确的是 A．滑动变阻器的作用是多次改变电源电压 B．多次测量取平均值是为了寻找普遍规律 C．测小灯泡电阻也需要多次测量求平均值 D．该电路图还能探究“电流与电压的关系”12．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了的图像，如图甲、乙所示。对于图像的分析，以下说法错误的是 A．图甲是定值电阻的图像，图乙是小灯泡的图像 B．由图像可知，通过定值电阻的电流和定值电阻两端的电压成正比 C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大 D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻13．某同学利用如图所示的电路做“伏安法测电阻“的实验，已知为待测定值电阻，电源电压恒为，滑动变阻器标有“”字样，实验中他填写的实验数据如表所示，下列说法不正确的是 A．第1次实验的数据不是他实验中实际测得的 B．对比第2、3次实验的数据可判定：待测电阻的阻值并非严格不变 C．第4次实验时滑动变阻器接入电路电阻与待测电阻的阻值之比为 D．为减小实验误差，可利用每次实验测得的、求出电阻，再求其平均值14．在“用电流表和电压表测电阻”的实验中，电路如图甲所示。（1）开关闭合前，应将滑动变阻器的滑片移动到 （选填“”或“” 端；（2）闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可能是以下四种中的 ；．发生断路 ．滑动变阻器断路．发生短路 ．电流表断路（3）排除故障后，闭合开关，调整滑片到某一位置后，若两表的示数分别如图乙、丙所示，电压表的示数为 ，电流表的示数为 ，此次测得的结果为 ．15．在测电阻的实验中，同学们分别设计了甲、乙两种电路。（1）部分同学们认为甲电路设计比乙电路设计好。因为甲电路设计可以多次测量求平均值减小误差，而乙电路设计做不到这点。他们的想法是： 。（选填“正确的”或“错误的” （2）如电路图乙所示，测量的阻值的实验步骤如下：①当闭合开关，接时，调节滑动变阻器，记录电压表的示数为；②当闭合开关，接时， （选填“需要”或“不需要” 调节滑动变阻器，记录电压表的示数为；③的阻值表达式为 。（用、、表示）16．在小明测额定电压为小灯泡电阻的实验中：（1）如图甲所示，小明同学所连接的电路存在错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“”，并用笔画线代替导线在图中画出正确的接法。（2）排除故障后，小明同学进行了四次测量，并将部分实验数据和现象记录在下面的表格中，其中第4组数据是他在电压为时，此时电压表、电流表的示数如图乙所示，请你帮他将表中未填的数据和现象填写完整。（3）小明同学分析以上实验数据，发现小灯泡的电阻值存在明显差异，原因可能是 。17．在“测量电阻”的实验中，小亮设计了如图甲所示的电路，电源电压恒为，小灯泡的额定电压为。（1）请你用笔画线代替导线将图甲所示的电路连接完整；（要求：滑动变阻器滑片向左移动时小灯泡变亮，且导线不交叉）（2）连接好电路后，闭合开关，小亮移动滑片，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是 （选填“测量电阻短路”或“测量电阻断路” ；（3）排除故障后，移动滑片到某一位置，电压表的示数如图乙所示，电压表的读数为 ，要测量小灯泡正常发光时的电流，应将图甲中滑动变阻器的滑片向 （选填“左”或“右” 移动；（4）小亮根据测得的数据绘制了小灯泡的图像如图丙所示，小灯泡的图像出现弯曲的原因是 ，小灯泡正常发光时的电阻是 。18．在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压、电流表和电压表各一个、规格为“”的滑动变阻器一个、待测电阻一个、开关和导线若干：（1）小亮连接了如图甲所示的电路，若闭合开关，电压表的指针将 （选填“正向偏转”、“反向偏转”或“不动” 。检查电路时发现有一条导线连接错误，请在错误的导线上打“”，画出正确连线。（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如表：图乙为第2次实验电流表的示数，读数为 。（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第 次的数据，判断的依据是 。（4）利用剩余四次实验数据，算出待测电阻的阻值为 （结果保留整数）。（5）上述实验结束后，小亮想要测一个额定电压为的小灯泡正常工作时的电阻，电源电压不变，定值电阻的阻值已知。在不改变电路连接的情况下，如图丙所示，下列电路能实现的是 （仅一项正确）。19．小明用如图甲所示的电路测量未知电阻的阻值。（1）滑动变阻器在电路中的作用是 。（2）某次测量时电压表和电流表的示数分别如图乙和图丙所示，根据本次测量的数据可知的阻值为 。（3）小明用一个小灯泡替换了电路中的，改变滑动变阻器的滑片位置后测出若干组电压表和电流表的示数，然后根据测得的数据画出了电流随电压变化的图像如图丁所示。①当小灯泡两端的电压为时，小灯泡的电阻为 。②电流随电压变化的图像是曲线而不是一条直线，原因是 。（填写选项的字母）．小灯泡灯丝的电阻是恒定的．测量误差引起的．小灯泡灯丝的电阻随温度变化．作图错误引起的20．某兴趣小组要测量小灯泡的电阻，现有器材：电源（电压恒为、开关、电压表、电流表各一个，导线若干，额定电压为的待测小灯泡（电阻约为，滑动变阻器 和滑动变阻器。（1）实验中应选用的滑动变阻器是 （选填“”或“” 。（2）如图甲所示是小田连接的实物电路，闭合开关前，应将滑动变阻器滑片移至最 端。（3）闭合开关后，移动滑动变阻器的滑片，根据电流表和电压表的示数绘制出了小灯泡的电流随电压变化的图像如图乙所示，则小灯泡正常发光时的电阻为 （结果保留一位小数），图线是一条向上弯曲的曲线，原因是 。（4）该组的另一同学接着进行实验时，发现电压表量程已经损坏，量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡正常发光时的电阻，请你写出对图甲电路的调整： 。 参考答案第十七章 欧姆定律第3节 电阻的测量A ·基础过关练1．【答案】【解答】解：由题知，用电器正常工作时通过的电流为，则用电器正常工作时两端的电压：，串联电阻应分担的电压：，因为电阻与用电器串联，所以电流相等，等于，则串联电阻的阻值：。故选：。2．【答案】【解答】解：、由电路图知，电流表与电阻并联（即电阻被短路），电压表串联在电路中，电路连接错误，所以不能测出电阻的阻值，故错误；、由电路图知，电压表测待测电阻与滑动变阻器两端的总电压，不能测出待测电阻两端的电压，所以不能测出电阻的阻值，故错误；、由电路图知，电压表测待测电阻两端的电压，电流表测通过待测电阻的电流，则根据可以求出电阻的阻值，故正确；、由电路图知，待测电阻与滑动变阻器并联，电流表测干路中的电流，不能测出通过待测电阻的电流，所以不能测出电阻的阻值，故错误．故选：。3．【解答】解：由电路图可知，电压表串联接入电路，由于电压表的内阻很大，电路中的电流会很小，通过电流表的电流很小，电流表不会损坏，故错误；由于电压表量程选择正确，电压表也不会损坏，故错误；因此两表都不会损坏，故错误，正确。故选：。4．【解答】解：、为防止电路连接出现错误，在连接过程中开关应该断开，所以错误；、连接滑动变阻器时，应该使滑片移至最大阻值处，所以正确；、接线时，可从正极开始，也可从负极开始，开关位置不一定要靠近电源正极，所以错误；、滑动变阻器在电路中起保护电路的作用，所以即使实验结束，也不能将滑片移至最小阻值。故选：。5．【解答】解：图中是电流表内接法，由于电流表的分压作用，电压测量值偏大，电流测量值准确，根据欧姆定律可知，电阻测量值偏大，等于电阻与电流表内阻之和。故选：。6．【答案】（1）见解答；（2）；（3）电阻短路；（4）10；（5）电阻一定时，通过导体的电流与导体两端的电压成正比；（6）减少误差；寻找普遍规律【解答】解：（1）电压表应与被测电阻并联，滑动变阻器接入电路应选择一上一下两个接线柱接入电路，滑片向右移动时，电路中电流变小，则滑片向右移动时，滑动变阻器接入电路的电阻变大，如图所示：；（2）闭合开关前，为了保护电路，滑动变阻器应调至阻值最大的端；（3）实验过程中，突然出现电流表有示数，说明电路是通路，电压表无示数，说明与电压表并联的电路短路，即电阻被短路；（4）当电压表示数为时，电流表示数为，由欧姆定律的变形公式可得：；（5）分析表格数据可知，表格中电压与对应的电流的比值均为定值，所以在电阻一定时，通过导体的电流与导体两端的电压成正比；（6）测电阻的阻值和探究电流与电压的关系两次实验，均需要多次测量，前者多次测量的目的是取平均值，减少误差，后者多次测量的目的是寻找普遍规律。故答案为：（1）见解答；（2）；（3）电阻短路；（4）10；（5）电阻一定时，通过导体的电流与导体两端的电压成正比；（6）减少误差；寻找普遍规律。7．【答案】（1）见解析中的图；（2）右；（3）5.07；（4）不能；电阻阻值过大，电流表将无法读数。【解答】解：（1）电源电压为，故电压表选用小量程与电阻并联，如下所示：（2）为保护电路，闭合开关前，应将滑片移至阻值最大处，即最右端；（3）小明正确进行实验，并将实验数据记录在表格中，第2次测量时电流表的示数如图乙所示，电流表选用小量程，分度值为，电流为，由欧姆定律，第1次测得的电阻大小为：；同理，第2、3次电阻大小分别为和为减小误差，取平均值作为测量结果：定值电阻：；（4）现有另一个未知电阻（阻值约为，若仅将图甲中的替换为，因电源电压为，电路的最大电流为：，小于电流表的分度值，故不能测出的阻值，原因是电阻阻值过大，电流表将无法读数。故答案为：（1）见解析中的图； （2）右 （3）5.07；（4）不能；电阻阻值过大，电流表将无法读数。8．【答案】（1）见解答；（2）0.26；5；（3）多次测量求平均值以减小实验误差。【解答】解：（1）根据图甲所示的电路图，将图乙中的实物电路连接完整，电源为两节干电池，所以电压表的量程应选，如图所示：；（2）由图丙所示可知，电流表量程为，分度值为，示数为，电压表的示数为，则未知电阻；（3）本次实验测量未知电阻的阻值，移动滑片进行多次测量的目的是多次测量求平均值以减小实验误差。故答案为：（1）见解答；（2）0.26；5；（3）多次测量求平均值以减小实验误差。9．【答案】（1）如图见解答；（2）；（3）左；0.28；；（4）温度；（5）。【解答】解：（1）滑动变阻器的滑片向左移，小灯泡的亮度变亮，说明滑动变阻器接入电路的阻值变小，故应将滑动变阻器左下接线柱连入电路中，电压表表与小灯泡并联，如图所示：（2）观察到灯泡不发光，电压表示数为零，有可能是灯泡短路或电路断路造成的，发现，，和之外的电路断路，，则说明之外的电路为通路，则之间发生了断路。（3）灯在额定电压下正常发光，示数为，小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压，才能测得小灯泡正常工作时的电阻。小灯泡正常工作时电流表示数如图乙，电流表选用小量程，分度值为，为，由欧姆定律得，灯泡正常工作时电阻为：。（4）由表中数据，根据欧姆定律得，，可计算出三次灯的电阻分别为、、，分析表格中的实验数据发现灯泡的电阻在变化，这是因为温度在影响灯丝电阻。（5）滑动变阻器标有“ “字样，表示变阻器的最大电阻为，允许通过的最大电流为，电阻箱两端的电压始终保持，根据串联电路电压的规律，变阻器分得的电压：，电阻箱的电压是变阻器分得的电压的倍，根据分压原理，当变阻器接入最大电阻电阻时，对应的电阻箱的电阻最大为；电流表量程为，故电路的最大电流为，由欧姆定律，电路的最小电阻：，由分压原理，电阻箱的电阻是滑动变阻器接入阻值的5倍，由电阻的串联可知，电阻箱连入电路的最小电阻：；故在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为。故答案为：（1）如图见解答；（2）；（3）左；0.28；；（4）温度；（5）。10．【答案】（1）如上所示；（2）开关处断开；（3）9；（4）。【解答】解：（1）电源电压恒为，阻值约为，由欧姆定律，电路中的最大电流约为：，故电流表选用小量程与电阻串联；因要求滑动变阻器的滑片向左滑动时，电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，如图所示：（2）闭合开关，两电表均无示数，则此电路有断路故障；在开关闭合状态下，将电压表接在变阻器两端时无示数，说明电压表与电源不相连，是定值电阻以外的部分有断路；接在开关两端时有示数，说明电压表和电源相连，是开关以外没有断路，故电路故障是开关处断路；（3）电流表选用小量程，分度值为，电流为，由欧姆定律，；（2）①．闭合、断开，与串联，电压表测量的电压，读出电压表示数为；．闭合、，电路为的简单电路，此时电压表测量电源电压，读出电压表示数为。根据串联电路电压的规律，两端的电压为：，由欧姆定律，通过的电流：；因为串联电路电流处处相等，；由欧姆定律，电阻的表达式为：。故答案为：（1）如上所示；（2）开关处断开；（3）9；（4）。B·能力提升练11．【答案】【解答】解：、在伏安法测电阻的实验中，滑动变阻器一方面可以保护电路，另一方面可以改变电路中的电流与电阻两端电压，故错误；、在伏安法测电阻的实验中，为了减小误差应多次测量取平均值，故错误；、小灯泡灯丝电阻随温度的升高而增大，所以利用“伏安法”测小灯泡电阻时，不能取不同电压下的电阻的平均值，故错误；、探究电流与电压的关系时，要保持电阻大小不变，改变电压，可以通过移动滑动变阻器来实现，故正确。故选：。12．【答案】【解答】解：、根据图甲可知，电压与电流成正比，因此该电阻为定值电阻，所以图甲是定值电阻的图像，则图乙是灯泡的图像，故正确；、由图像甲可知，通过定值电阻的电流和定值电阻两端的电压成正比，故正确；、由乙图可知，电流与电压不成正比，且电压变化比电流变化快，所以灯泡电阻逐渐增大，灯泡电压和电流越大，其实际功率越大，温度越高，由此可知，小灯泡的电阻随灯丝温度的增加而增大，故正确；、灯泡的电阻是变化的，不能取多次测量的平均值减小误差，是为了寻找灯丝电阻与温度的关系，故错误。故选：。13．【答案】【解答】解：、由表中数据结合欧姆定律可得，定值电阻，根据分压原理可知，当滑动变阻器的最大电阻连入电路中时，电压表示数最小，定值电阻两端的最小电压，所以第1组数据不是本实验中测得的，故说法正确；、根据得，序号“2”的电阻为：；序号“3”的电阻为：，其他几次的电阻值根据计算均为，由于存在误差，序号“2”和“3”的待测电阻相差不大，再结合其他数据分析可知该待测电阻是定值电阻，故说法错误；、第“4”次实验中，定值电阻两端的电压为，则滑动变阻器两端的电压为滑，滑动变阻器和定值电阻两端的电压之比为，根据，因为串联电路电流处处相等，故滑动变阻器与待测电阻的阻值之比为，故说法正确；、在测定值电阻的阻值时，由于测量存在误差，通常多次测量几组数据，分别求出电阻值求平均值来减小误差，故说法正确。综上所述符合题意。故选：。14．【解答】解：（1）由电路图可知，闭合开关前，滑动变阻器滑片应置于端，此时滑动变阻器接入电路的阻值最大。（2）、如果 发生断路，电路断路，电流表示数为零，电压表与电源连接相连，电压表指针明显偏转，符合题意；、如果滑动变阻器断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表指针不偏转，不符合题意；、发生短路，电路是通路，电流表有示数，电压表指针不偏转，不符合题意；、电流表断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表指针不偏转，不符合题意；（3）由图乙可知，电压表量程是，分度值是，电压表读数是；由图丙可知，电流表量程是，分度值是，电流表示数是；，电阻阻值。故答案为：（1）；（2）；（3）2；0.4；5。15．【答案】（1）错误的；（2）②不需要；③。【解答】解：（1）甲图可以通过移动滑动变阻器的滑片，多次改变电路中的电流值和电压表的示数，多次测量求平均值减小测量的误差；乙图可以通过移动滑动变阻器的滑片，多次改变电路中的电流值和电压表的示数，多次测量求平均值减小测量的误差；故他们的想法是错误的；（2）①当闭合开关，接时，两个定值电阻和滑动变阻器串联，电压表测量的电压，调节滑动变阻器，记录电压表的示数为；②当闭合开关，接时，两个定值电阻和滑动变阻器串联，电压表测量和两端的电压，不需要调节滑动变阻器，记录电压表的示数为，根据串联电路的电压特点可知两端的电压为，根据欧姆定律可知电路中的电流；③根据欧姆定律可知的阻值表达式为。故答案为：（1）错误的；（2）②不需要；③。16．【答案】（1）见解答；（2）见解答；（3）灯丝的电阻随温度的变化而变化。【解答】解：（1）分析图甲中的连接错误：灯泡被短路，电压表串联在电路中；将电流表与滑动变阻器、定值电阻串联，将电压表与定值电阻并联，画出正确电路，如图所示：；（2）其中第4组数据是他在电压为时测得的，此时电压表、电流表的示数如图乙所示，电流表选用小量程，分度值为，电流为，由欧姆定律，灯的电阻为：，这时灯的电压为额定电压，故灯正常发光；如下表所示：（3）小明同学分析以上实验数据，发现小灯泡的电阻值存在明显差异，原因可能是灯丝的电阻随温度的变化而变化。故答案为：（1）见解答；（2）见解答；（3）灯丝的电阻随温度的变化而变化。17．【答案】（1）见上图；（2）测量电阻短路；（3）1.8；左；（4）灯丝的电阻随温度的升高而增大；5。【解答】解：（1）测量小灯泡电阻的实验中，电压表应与灯泡并联；滑动变阻器应“一上一下”串联接入电路中，由题知，滑片向左移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其左下接线柱接入电路中，如图所示：；（2）若小灯泡短路，灯泡不亮，电压表没有示数，电路为通路，电流表有示数，符合题意；若小灯泡断路，电流表没有示数，电压表串联在电路中测电源电压，电压表有示数，不符合题意，因此故障原因可能是测量电阻短路；（3）按照要求正确组装电路，闭合开关。移动滑片到某一位置，电压表的示数如图乙所示，电压表选用小量程，分度值为，读数为；灯在额定电压下正常发光，小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，应将图甲中滑动变阻器的滑片向左端移动，使电压表的示数为；（4）小灯泡的图像出现弯曲的原因是灯丝的电阻随温度的升高而增大；根据绘制的图丙所示图像知，灯在额定电压下的电流为，由欧姆定律可知小灯泡正常发光时的电阻为：。故答案为：（1）见上图；（2）测量电阻短路；（3）1.8；左；（4）灯丝的电阻随温度的升高而增大；5。18．【答案】（1）不动；见解答图；（2）0.16；（3）1；实验中电压表最小电压大于；（4）10；（5）。【解答】解：（1）原电路图中，电流表与电压表并联，电流表在电路中相当于导线，电压表被短路，故闭合开关，电压表的指针将不动；在“伏安法测电阻”的实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如图所示；（2）闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如上表，图乙为第2次实验电流表的示数，电流表选用小量程，分度值，其示数为；（3）由表中数据，根据欧姆定律，定值电阻，根据分压原理，当滑动变阻器的最大电阻连入电路中时，电压表示数最小，定值电阻两端的最小电压位：，所以第1组数据不是本实验中测得的；（4）由表格可知，电阻两端的电压和通过的电流，根据欧姆定律可得：，，，，所测量的电阻阻值为：；（5）、由于图中把滑动变阻器、小灯泡和定值电阻串联接入电路，所以要测小灯泡的电压，需要用到电压表，故排除、；、图中电压表会存在正负接线柱接反的情况，故错误、闭合，电压表开关接在2，调节滑动变阻器，使电压表示数为，此时测出了小灯泡的电压；保持滑动变阻器不变，将电压表开关接在1，读出电压表示数，此时电压表测的是灯泡和定值电阻的总电压；定值电阻两端的电压；此时电流，小灯泡电阻，可得，故正确。故答案为：（1）不动；见解答图；（2）0.16；（3）1；实验中电压表最小电压大于；（4）10；（5）。19．【答案】（1）改变电阻的电压和电流；（2）6；（3）①4；②。【解答】解：（1）测量未知电阻的阻值，为减小误差，要多次测量取平均值，故滑动变阻器在电路中的作用是改变电阻的电压和电流，多次测量；（2）某次测量时电压表和电流表的示数分别如图乙和图丙所示，电压表选用小量程，分度值为，则电压表的示数为；电流表选用小量程，分度值为，电流表的示数为，由欧姆定律，根据本次测量的数据可知；（3）①根据图像知，当小灯泡两端的电压为时，电流为，由欧姆定律，小灯泡的电阻为：；②电流随电压变化的图像是曲线而不是一条直线，则电阻是变化的，原因是小灯泡灯丝的电阻随温度变化，故选：。故答案为：（1）改变电阻的电压和电流；（2）6；（3）①4；②。20．【答案】（1）； （2）左；（3）12.7；灯丝的电阻随温度的升高而增大；（4）根据串联电路的规律，当变阻器的电压为：时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为时，记下电流表的示数，利用计算出小灯泡正常发光时的电阻。【解答】解：（1）额定电压为的待测小灯泡（电阻约为，由欧姆定律，灯泡的额定电流约为：，根据串联电路的规律及欧姆定律，灯正常发光时变阻器连入电路中的电阻：，故选变阻器；（2）如图甲所示的实物电路知，为了保护电路，闭合开关前，应将滑动变阻器滑片移至最左端；（3）由乙图知，当电压为时，电流为，由欧姆定律，小灯泡的电阻为：；由图乙知，电压和电流的比值是变化的，即灯泡的电阻是变化的，原因是灯丝的电阻随温度的升高而增大；（4）根据串联电路的规律，当变阻器的电压为：时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为时，记下电流表的示数，利用计算出小灯泡正常发光时的电阻。故答案为：（1）； （2）左；（3）12.7；灯丝的电阻随温度的升高而增大；（4）根据串联电路的规律，当变阻器的电压为：时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为时，记下电流表的示数，利用计算出小灯泡正常发光时的电阻。 实验次数123电压11.22.0电流0.20.240.4实验次数123电压1.02.42.6电流0.20.5实验次数电压表的示数电流表的示数电阻11.000.1421.700.2232.50序号123451.02.03.04.05.00.100.220.290.400.50实验序号灯泡亮度10.50.133.8不亮21.00.185.6灯丝暗红31.50.217.1微弱发光42.5 实验次数12345电压1.01.62.02.43.0电流0.100.180.260.30实验序号灯泡亮度10.50.133.8不亮21.00.185.6灯丝暗红31.50.217.1微弱发光42.50.288.9灯正常发光
