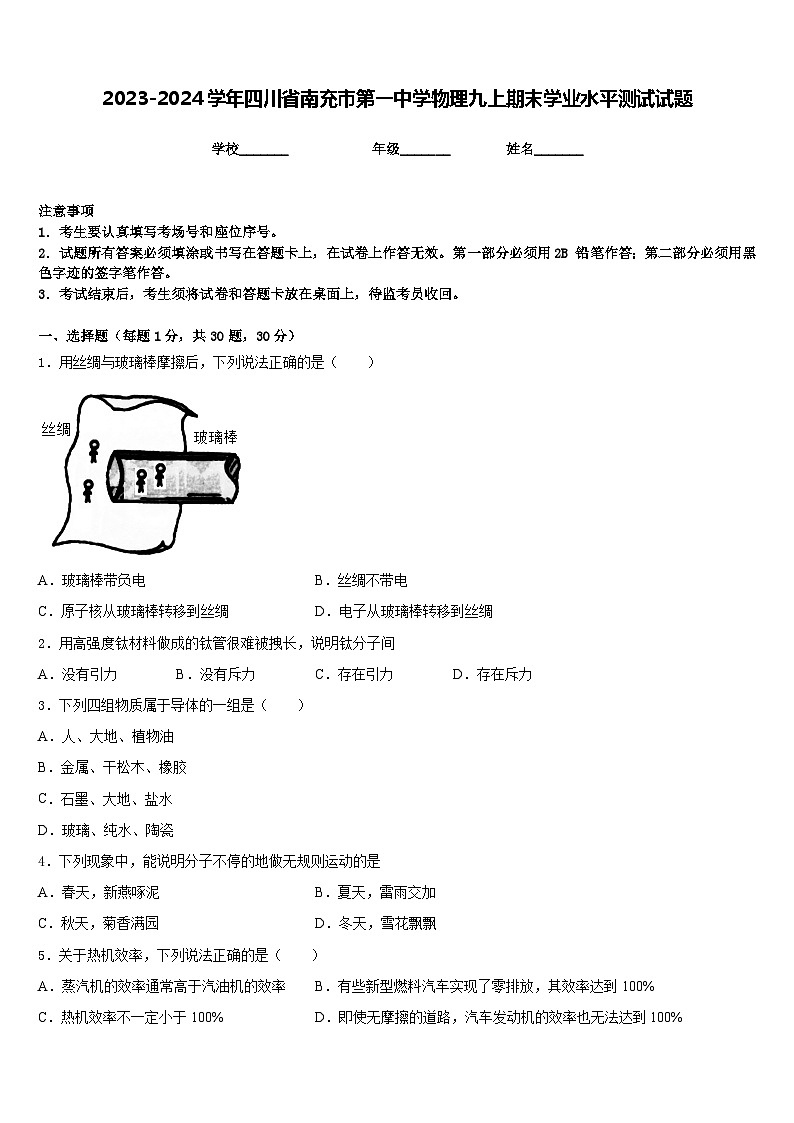

2023-2024学年四川省南充市第一中学物理九上期末学业水平测试试题含答案

这是一份2023-2024学年四川省南充市第一中学物理九上期末学业水平测试试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，关于热机效率，下列说法正确的是，小明的奶奶有随手关灯的好习惯等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．用丝绸与玻璃棒摩擦后，下列说法正确的是（ ）
A．玻璃棒带负电B．丝绸不带电
C．原子核从玻璃棒转移到丝绸D．电子从玻璃棒转移到丝绸
2．用高强度钛材料做成的钛管很难被拽长，说明钛分子间
A．没有引力B．没有斥力C．存在引力D．存在斥力
3．下列四组物质属于导体的一组是（ ）
A．人、大地、植物油
B．金属、干松木、橡胶
C．石墨、大地、盐水
D．玻璃、纯水、陶瓷
4．下列现象中，能说明分子不停的地做无规则运动的是
A．春天，新燕啄泥B．夏天，雷雨交加
C．秋天，菊香满园D．冬天，雪花飘飘
5．关于热机效率，下列说法正确的是（ ）
A．蒸汽机的效率通常高于汽油机的效率 B．有些新型燃料汽车实现了零排放，其效率达到100%
C．热机效率不一定小于100% D．即使无摩擦的道路，汽车发动机的效率也无法达到100%

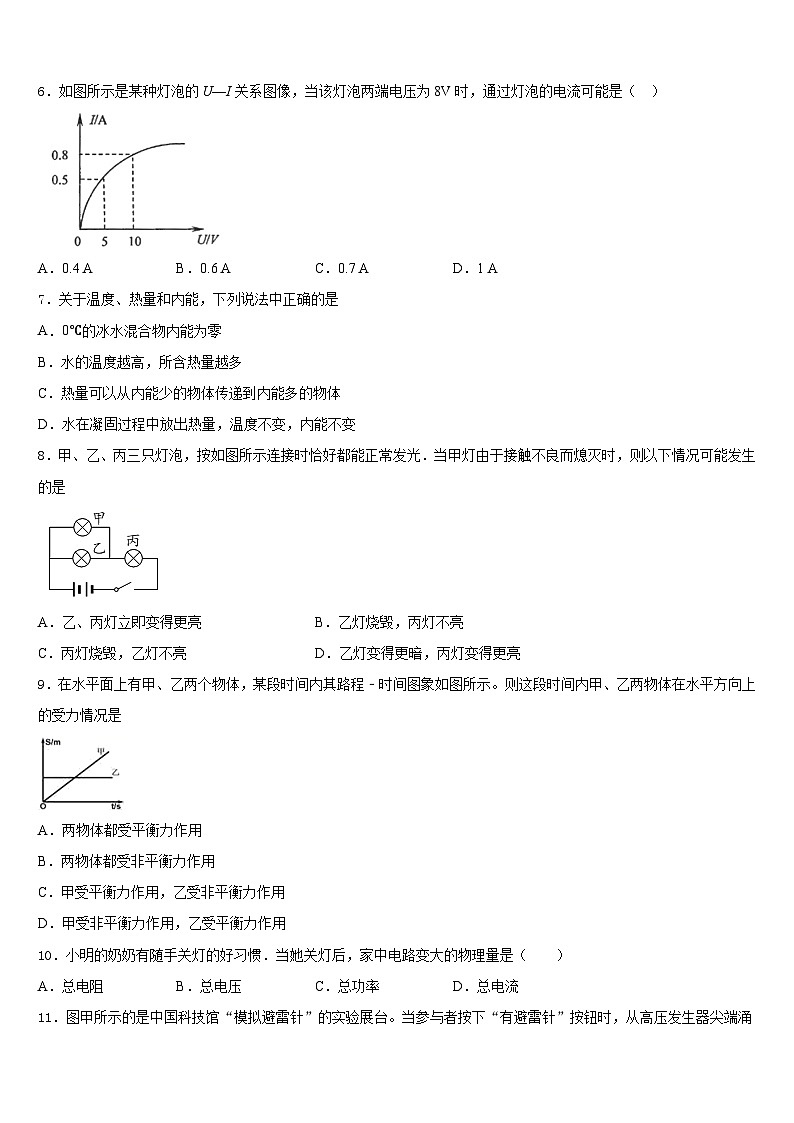

6．如图所示是某种灯泡的U—I关系图像，当该灯泡两端电压为8V时，通过灯泡的电流可能是（ ）
A．0.4 AB．0.6 AC．0.7 AD．1 A
7．关于温度、热量和内能，下列说法中正确的是
A．0℃的冰水混合物内能为零
B．水的温度越高，所含热量越多
C．热量可以从内能少的物体传递到内能多的物体
D．水在凝固过程中放出热量，温度不变，内能不变
8．甲、乙、丙三只灯泡，按如图所示连接时恰好都能正常发光．当甲灯由于接触不良而熄灭时，则以下情况可能发生的是
A．乙、丙灯立即变得更亮B．乙灯烧毁，丙灯不亮
C．丙灯烧毁，乙灯不亮D．乙灯变得更暗，丙灯变得更亮
9．在水平面上有甲、乙两个物体，某段时间内其路程﹣时间图象如图所示。则这段时间内甲、乙两物体在水平方向上的受力情况是
A．两物体都受平衡力作用
B．两物体都受非平衡力作用
C．甲受平衡力作用，乙受非平衡力作用
D．甲受非平衡力作用，乙受平衡力作用
10．小明的奶奶有随手关灯的好习惯．当她关灯后，家中电路变大的物理量是（ ）
A．总电阻B．总电压C．总功率D．总电流

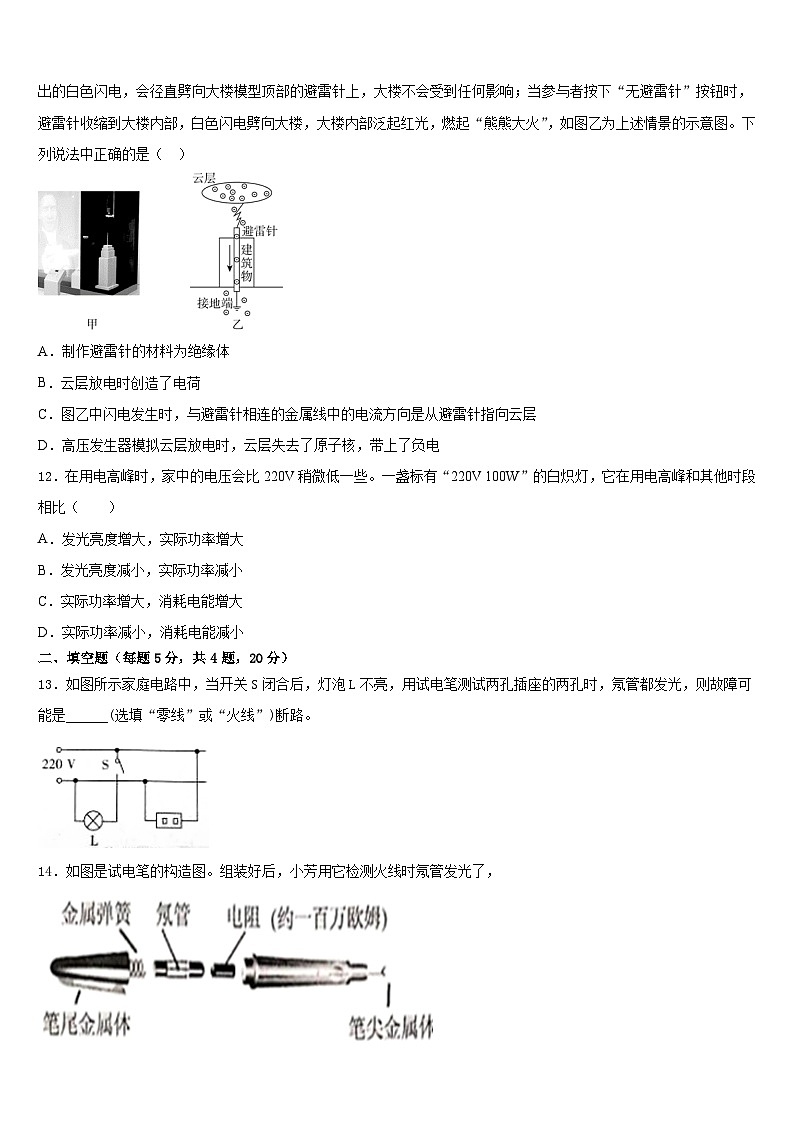

11．图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图乙为上述情景的示意图。下列说法中正确的是（ ）
A．制作避雷针的材料为绝缘体
B．云层放电时创造了电荷
C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层
D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电
12．在用电高峰时，家中的电压会比220V稍微低一些。一盏标有“220V 100W”的白炽灯，它在用电高峰和其他时段相比（ ）
A．发光亮度增大，实际功率增大
B．发光亮度减小，实际功率减小
C．实际功率增大，消耗电能增大
D．实际功率减小，消耗电能减小
二、填空题（每题5分，共4题，20分）
13．如图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试两孔插座的两孔时，氖管都发光，则故障可能是______(选填“零线”或“火线”)断路。
14．如图是试电笔的构造图。组装好后，小芳用它检测火线时氖管发光了，
（1）小芳使用试电笔时，____（选填“有”或“没有”）接触笔尾的金属体。
（2）小芳使用试电笔时，____（选填“有”或“没有”）电流通过她的身体。
若“有”，请说明小芳没有发生触电事故的原因是______________________。
若“没有”，请说明氖管发光的原因是 ______________。
（3）若保证接触良好和氖管可视的情况下，组装试电笔时能不能调换氖管与电阻的位置?答：_____。
15．如图所示，电源电压恒为12V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为10V，此时电动机正常工作，则滑动变阻器消耗的功率是_____W；若电动机内部线圈的电阻为2Ω，则通电10min电流通过电动机内部线圈产生的热量是______J。
16．由某种合金制成的两个大小不同的工艺品，其中一个实心，一个空心．小明为判定哪个是空心的，进行了如下实验．（已知ρ水= 1.0 g/cm1，取g = 10 N/kg）
（实验过程）将下列实验步骤中空白处补充完整．
①用弹簧测力计测出小工艺品的重力G1 = 2 N．
②将挂在测力计下方的小工艺品浸没水中，小工艺品受到________个力的作用，此时测力计的示数F1 = 1.6 N，则浮力F浮=__________N．
③用测力计测出大工艺品的重力G2 = 1 N．
④如图所示，将挂在测力计下方的大工艺品浸没水中，测力计的示数F2 =_________N．
⑤合金的密度ρ =______________g/cm1，则_________（选填“大”或“小”）工艺品是空心的．
（拓展应用）空心工艺品空心部分的体积是_________cm1．
三、实验题（共12分）
17．（4分）用如图所示的电路探究并联电路中的电流关系。
（1）实验中，选择两个小灯泡的规格应该是_____的（填“相同”或“不相同”）；
（2）小易将实验数据记录在下表中。分析表中数据。可得出的结论是：_____；
（3）小易这样得出结论有何不妥之处？_____；改进方法是_____。
18．（4分）某同学用如图甲电路测定小灯泡的电功率，电源电压为6V，小灯泡标有“2.5V”字样（灯丝电阻约为10Ω），有以下两种规格的滑动变阻器可选用：A．“50Ω2A”B．“10Ω1A”。
（1）应选用滑动变阻器__________（A/B）。
（2）连接好电路，闭合开关后发现小灯泡比正常工作时亮，他想到自己在开关闭合前遗漏了一个步骤，立即断开开关。遗漏的步骤是____________________。
（3）改正错误后，闭合开关小灯泡不亮，电流表和电压表指针都有较小的偏转，则小灯泡不亮的原因是__。
A．小灯泡烧坏 B．小灯泡短路 C．小灯泡的实际功率太小
（4）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是_____V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向___________端移动（左/右）。
（5）调节滑动变阻器，当小灯泡正常发光时，电流表的示数为0.25A，小灯泡的额定功率是_________W。
19．（4分）小东在探究串联电路中电流的规律时，连接了如图甲所示的电路。
（1）小东在连接电路时应将开关处于_____状态；
（2）为了寻找串联电路的电流规律，分别在图中A、B、C三点接入电流表，当他将已校零的电流表接在A点时，闭合开关，发现电流表指针如图乙所示，出现这种现象的原因可能是_____；
（3）解决问题后小东继续进行实验，发现L1比L2要亮许多，则通过L1的电流I1与通过L2的电流I2的大小关系是I1_____I2（选填“＞”“＝”或“＜”）；
（4）探究了串联电路的电流的规律后，他又用电压表分别测得AB、BC、AC间的电压UAB、UBC、UAC。下列关系式正确的是_____。
A．UAB＝UBC＝UAC
B．UAB＝UBC+UAC
C．UAB＞UBC＞UAC
D．UAC＝UAB+UBC
四、作图题（共16分）
20．（8分）如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入．
（_____）
21．（8分）如图所示，物体以初速度v沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)．
五、计算题（共22分）
22．（10分）在学校创新比赛中，小亮同学设计了一个多档位的家用电热水器。图甲是他设计的电热水器的工作电路图，图中 R1 和 R2 是两根电热丝。他设计的换档开关如图乙所示，换档开关内有一块绝缘圆盘，在圆盘的边缘共有 10 个金属触点（在图乙中用“〇”表示，“〇”中标有 1、2、3、4 编号，编号相同的触点已用导线连接）；旋钮可以绕中心轴 O 转动，两端各有一个金属滑片，转动旋钮可以将相邻的两个触点连通。例如图乙中，旋钮上的箭头指向图中位置 D，此时，箭头一端的金属滑片将 1、2 两触点连通， 同时另一端的金属滑片也将 3、4 两触点连通。当旋钮上的箭头指向 A、B、C、D 不同位置时，可以实现四档加热功率。他设计的四档加热功率如下表所示：（计算结果若除不尽，均保留一位小数）
（1）如果要实现旋钮沿某个方向转动时，加热功率依次递减或递增，请写出旋钮上的箭头分别指向 A 、B、C、D 四个位置时，各对应加热功率的哪一个档位？
（2）电热丝 R1和 R2 的阻值各是多少？
（3）当旋钮在加热档位 2 和 4 时，对应的加热功率各是多大？
23．（12分）一铝壶中装有3kg的水，放在煤气灶上加热，将水从20℃加热至沸腾（在1个标准大气压下），煤气灶共燃烧48g煤气，已知水的比热容是4.2×103J/(kg⋅℃)，煤气的热值是4.2×107J/kg，在此过程中：
(1)铝壶中的水吸收了多少热量？
(2)完全燃烧48g 煤气可以放出多少热量？
(3)该煤气灶的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、C
5、D
6、C
7、C
8、B
9、A
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、零线
14、有 有 流过的电流较小 人体与大地之间是绝缘的 能
15、0.4 48
16、三 0.4 2.2 5.0 大 20
三、实验题（共12分）
17、不相同 并联电路中干路电流等于各支路电流之和 见详解 见详解
18、 A 将变阻器的最大电阻连入电路中 C 1.1 左 0.625
19、断开 ）电流表的正负接线柱接反了 = D
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)旋钮A位置对应4档， B位置对应3档，C位置对应2档，D位置对应1档；
(2)，；
(3)；。
23、 (1)1.008×106；(2)2.016×106；(3)50%
测量对象
表的示数I/A
L1所在支路
0.30
L2所在支路
0.20
干路
0.50
加热档位
1
2
3
4
加热功率/W
1100
440
