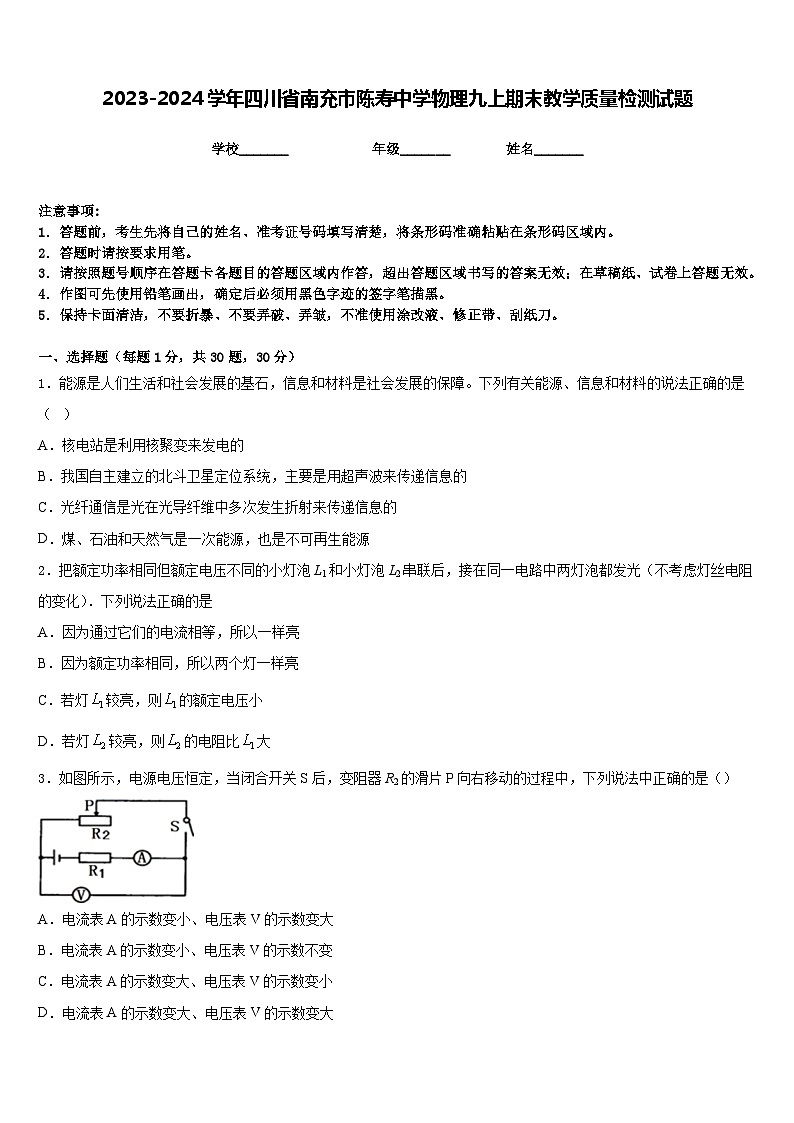

2023-2024学年四川省南充市陈寿中学物理九上期末教学质量检测试题含答案

这是一份2023-2024学年四川省南充市陈寿中学物理九上期末教学质量检测试题含答案，共8页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．能源是人们生活和社会发展的基石，信息和材料是社会发展的保障。下列有关能源、信息和材料的说法正确的是（ ）
A．核电站是利用核聚变来发电的
B．我国自主建立的北斗卫星定位系统，主要是用超声波来传递信息的
C．光纤通信是光在光导纤维中多次发生折射来传递信息的
D．煤、石油和天然气是一次能源，也是不可再生能源
2．把额定功率相同但额定电压不同的小灯泡L1和小灯泡L2串联后，接在同一电路中两灯泡都发光（不考虑灯丝电阻的变化）．下列说法正确的是
A．因为通过它们的电流相等，所以一样亮
B．因为额定功率相同，所以两个灯一样亮
C．若灯较亮，则的额定电压小
D．若灯较亮，则的电阻比大
3．如图所示，电源电压恒定，当闭合开关S后，变阻器R2的滑片P向右移动的过程中，下列说法中正确的是（）
A．电流表A的示数变小、电压表V的示数变大
B．电流表A的示数变小、电压表V的示数不变
C．电流表A的示数变大、电压表V的示数变小
D．电流表A的示数变大、电压表V的示数变大

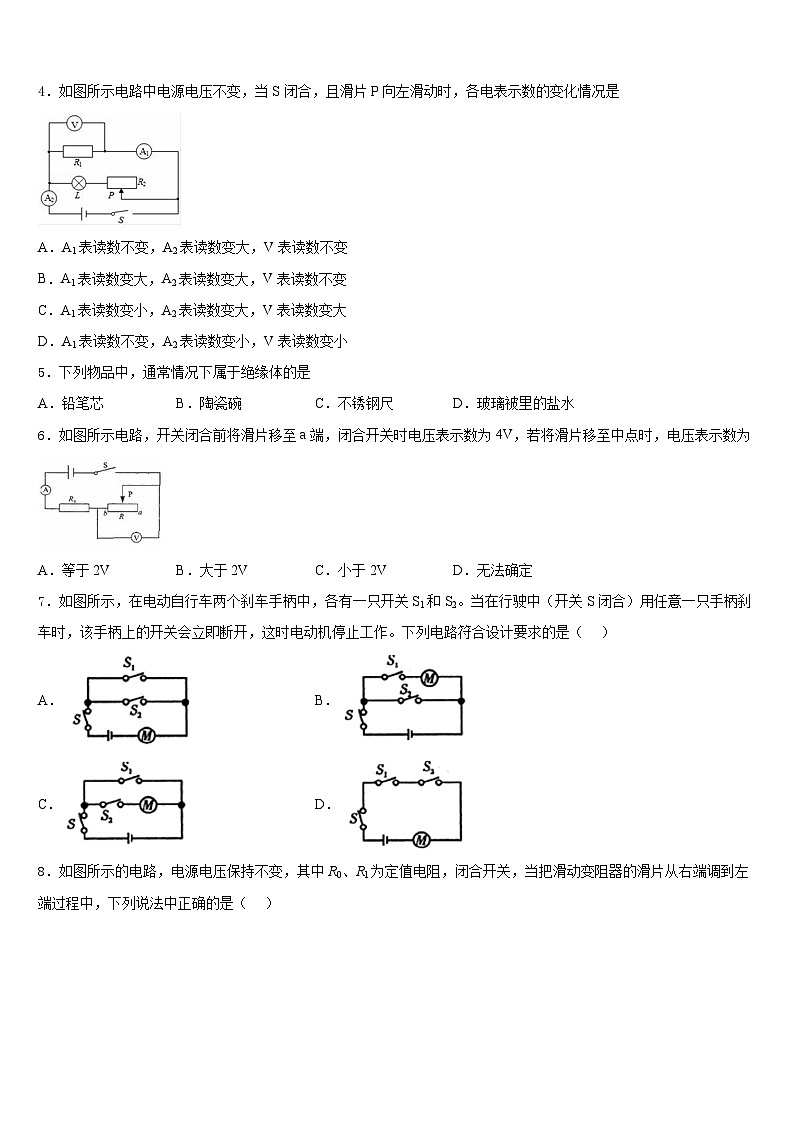

4．如图所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是
A．A1表读数不变，A2表读数变大，V表读数不变
B．A1表读数变大，A2表读数变大，V表读数不变
C．A1表读数变小，A2表读数变大，V表读数变大
D．A1表读数不变，A2表读数变小，V表读数变小
5．下列物品中，通常情况下属于绝缘体的是
A．铅笔芯B．陶瓷碗C．不锈钢尺D．玻璃被里的盐水
6．如图所示电路，开关闭合前将滑片移至a端，闭合开关时电压表示数为4V，若将滑片移至中点时，电压表示数为
A．等于2VB．大于2VC．小于2VD．无法确定
7．如图所示，在电动自行车两个刹车手柄中，各有一只开关S1和S2。当在行驶中（开关S闭合）用任意一只手柄刹车时，该手柄上的开关会立即断开，这时电动机停止工作。下列电路符合设计要求的是（ ）
A．B．
C．D．

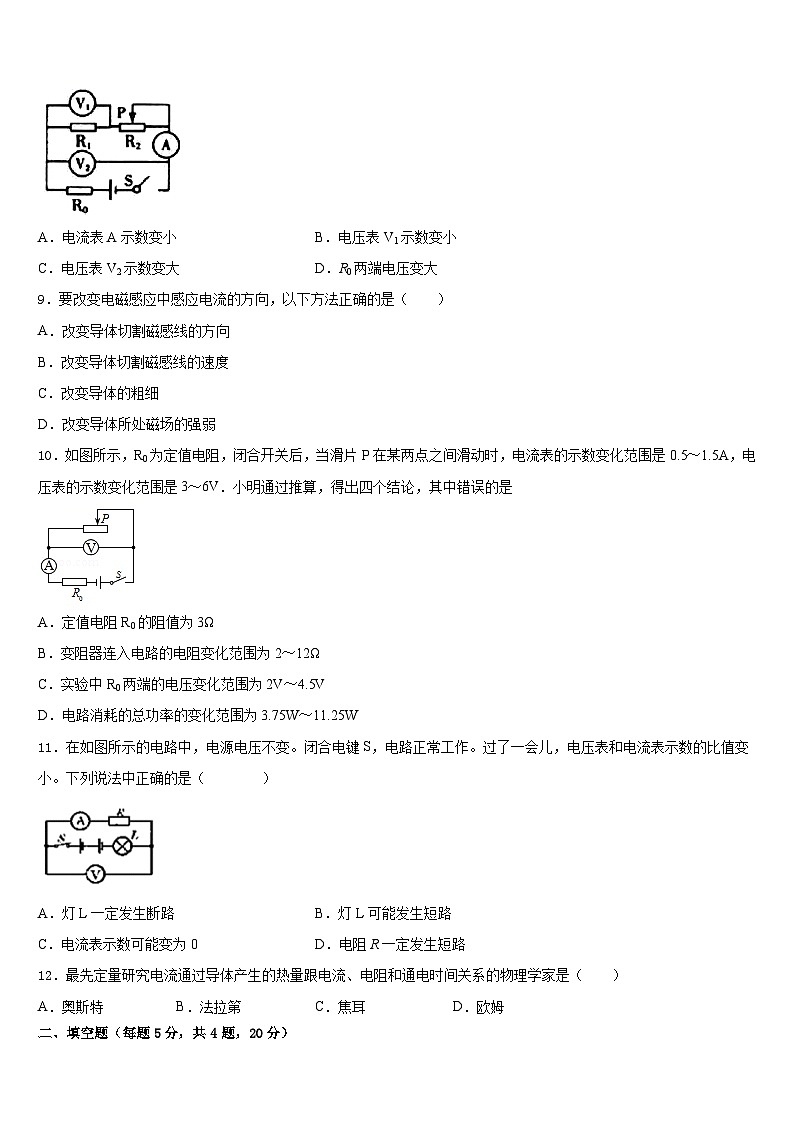

8．如图所示的电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（ ）
A．电流表A示数变小B．电压表V1示数变小
C．电压表V2示数变大D．R0两端电压变大
9．要改变电磁感应中感应电流的方向，以下方法正确的是（ ）
A．改变导体切割磁感线的方向
B．改变导体切割磁感线的速度
C．改变导体的粗细
D．改变导体所处磁场的强弱
10．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是
A．定值电阻R0的阻值为3Ω
B．变阻器连入电路的电阻变化范围为2～12Ω
C．实验中R0两端的电压变化范围为2V～4.5V
D．电路消耗的总功率的变化范围为3.75W～11.25W
11．在如图所示的电路中，电源电压不变。闭合电键S，电路正常工作。过了一会儿，电压表和电流表示数的比值变小。下列说法中正确的是（ ）
A．灯L一定发生断路B．灯L可能发生短路
C．电流表示数可能变为0D．电阻R一定发生短路
12．最先定量研究电流通过导体产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．奥斯特B．法拉第C．焦耳D．欧姆
二、填空题（每题5分，共4题，20分）
13．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是___________联的，它上面闪烁的指示灯是具有___________性的发光二极管，侧面的条状小孔是为了防止___________对它造成的危害．
14．电饭锅是利用________来工作的．一根60Ω的电阻丝接在36V的电源两端，在5min内产生________ J热量．
15．一只标有”8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个___Ω的电阻，串联后电路中的总功率为_____W；该电阻通电10s所产生的热量是____J。
16．如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
三、实验题（共12分）
17．（4分）某实验小组的同学探究电流与电压、电流与电阻的关系时，设计的电路如图所示。
（1） 在连接电路时，开关S应_____，滑动变阻器的滑片P应置于最____端。（选填“左”或“右”）下面是他们获取的两组实验数据
表一
表二U=3V
（2）分析表1数据可得结论:_______________________
（3）在表2所做的实验中，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将_____3V（选填“大于”、“小于”或“等于”）。根据电路图你认为此时应向______（选填“右”或“左”）调节滑片，使电压表的示数仍为_____V，此时滑动变阻器除了保护电路以外，还有一个作用是：__________
（4）如图是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是______图；表示电阻不变时，电流随电压变化的图像是__________图。（选填“甲”或“乙”）
18．（4分）探究“电流通过导体时产生的热量与什么因素有关”的实验如图甲和乙所示，两透明容器中密封着等质量的空气，两容器中的电阻丝串联起来连接到电源两端，通电一定时间后：
(1)在图甲中，通过两电热丝的电流____；该实验是探究电流通过导体产生的热量与导体的____的关系．
(2)图乙是探究电流通过导体产生的热量与 ____的关系．
(3)在该实验中，我们是通过观察U形管中____来比较各容器中电热丝产生热量的多少的．
19．（4分）如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。
（1）闭合开关，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做_________________运动时导体中会产生感应电流。利用这个原理可以制作_____________；（选填“电动机”或“发电机”）
（2）在此实验过程中，是将__________能转化为_________能；
（3）实验中发现，当导体ab向左运动时，电流表指针向右偏转，当导体ab向右运动时，电流表指针向左偏转，说明_________ 与导体的运动方向有关；
（4）小明想进一步探究感应电流大小与导体运动的快慢是否有关，他应进行的操作是________。
四、作图题（共16分）
20．（8分）根据左下图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。
21．（8分）许多楼道灯是通过“声控”开关（有声时自动闭合，无声时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的，天黑且有声音时灯才亮。请用笔画线代替导线在图中完成能实现上述功能的电路。
（_____）
五、计算题（共22分）
22．（10分）如图甲是全自动干手器，其原理图如图乙所示，S1是红外感应开关，S2是温控开关。某宾馆的一台干手器只能吹冷风不能吹热风，经检查，原来是机内的电热丝烧坏了，电工老李想用一根阻值相同的电热丝来替换，为此，他查看了铭牌（如表所示），然后关掉宾馆房间中所有用电器，只让干手器正常工作，观测出电能表2 min转了20转，电能表铭牌上标有“3000 r/（kW•h）”字样。
(1)请你根据上述描述帮老李算出应选配的电热丝的阻值。
(2)老李修好干手器后吹热风时，求正常工作10 s消耗的电能。
(3)当电路供电电压为200 V时，求电热丝的实际电功率。
23．（12分）用如图甲所示的滑轮组提升物体M，已知被提升的物体M重为760 N，卷扬机加在绳子自由端的拉力为F，将物体M以0.5 m/s的速度匀速提升到10 m的高度。拉力做的功W随时间t的变化图像如图乙所示，不计绳重和滑轮与轴的摩擦。求：
(1)滑轮组提升重物所做的有用功；
(2)滑轮组提升重物的机械效率；
(3)绳子自由端的拉力的功率；
(4)动滑轮的重力。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、A
4、A
5、B
6、B
7、D
8、D
9、A
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、并 单向导电 电热
14、电流的热效应 6480
15、10 4.8 16
16、1∶5 V2
三、实验题（共12分）
17、断开 右 电阻一定时，电流与电压成正比 大于 右 3 保持R两端电压不变 甲 乙
18、相等 电阻或电阻大小 电流或电流大小 液面高度的变化 （液面高度差）
19、切割磁感线 发电机 机械 电 感应电流的方向 见详解
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)50Ω；(2)1.168×104焦耳；(3)800瓦
23、 (1)7600J；(2)95%；(3)400W；(4)40N
电压U／V
1.5
3
4.5
电流I／A
0.1
0.2
0.3
电阻R／Ω
5
10
20
电流I／A
0.6
0.3
0.15
型号
SHZ2010﹣624
额定功率
热风时：1168 W
冷风时：？ W
额定电压
220 V
