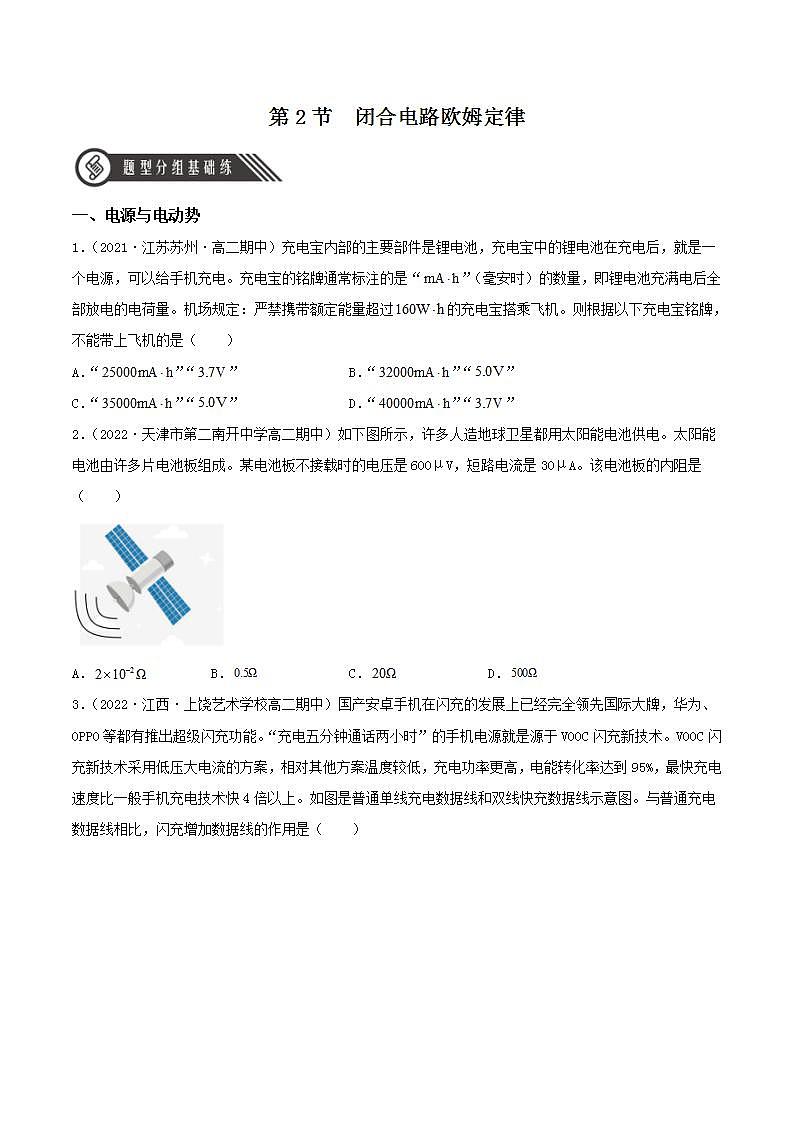

第2节 闭合电路欧姆定律电源与电动势1．（2021·江苏苏州·高二期中）充电宝内部的主要部件是锂电池，充电宝中的锂电池在充电后，就是一个电源，可以给手机充电。充电宝的铭牌通常标注的是“”（毫安时）的数量，即锂电池充满电后全部放电的电荷量。机场规定：严禁携带额定能量超过的充电宝搭乘飞机。则根据以下充电宝铭牌，不能带上飞机的是（　　）A．“”“” B．“”“”C．“”“” D．“”“”2．（2022·天津市第二南开中学高二期中）如下图所示，许多人造地球卫星都用太阳能电池供电。太阳能电池由许多片电池板组成。某电池板不接载时的电压是600μV，短路电流是30μA。该电池板的内阻是（　　）A． B． C． D．3．（2022·江西·上饶艺术学校高二期中）国产安卓手机在闪充的发展上已经完全领先国际大牌，华为、OPPO等都有推出超级闪充功能。“充电五分钟通话两小时”的手机电源就是源于VOOC闪充新技术。VOOC闪充新技术采用低压大电流的方案，相对其他方案温度较低，充电功率更高，电能转化率达到95%，最快充电速度比一般手机充电技术快4倍以上。如图是普通单线充电数据线和双线快充数据线示意图。与普通充电数据线相比，闪充增加数据线的作用是（　　）A．增大充电电压 B．增大电池的容量 C．增大充电电流 D．增大充电电阻4．一节高质量5号干电池的容量约为。若利用一节该型号的新电池为一标称值为“”的小灯泡供电，则该灯泡正常工作的最长时间约为（　　）A． B．C． D．5．（2021·浙江·绍兴市柯桥区教师发展中心模拟预测）现在很多手机在倡导环保的形势下取消了一起搭配的手机充电头。日常生活中我们往往会遇到给不同的手机或电子设备充电的情况，于是能够支持各种充电协议的智能充电器应运而生。一款某品牌氮化镓智能充电器的铭牌如图所示。则下列说法错误的是（　　）A．该充电器以最大输出功率输出时，输出电压是B．该充电器给支持协议的容量为，额定电压为的电池充电，从0至充满需要至少1小时C．家用电路中偶尔会有瞬时的脉冲电压存在，该充电器最大允许脉冲电压的峰值约为D．某电池充电电压为，最大充电电流不超过，则充电器对它充电时的输出功率为闭合电路欧姆定律6．（2022·上海·复旦附中高二期中）有电动势为6V、内电阻为1.5Ω的蓄电池，串联后向的外电路供电，则电路的路端电压为（　　）A．6V B．5V C．4V D．3V7．（多选）某电池当外电路断开时的路端电压为6V，接上18Ω的负载电阻后，其路端电压降为5.4V，则可以判定该电池的电动势E和内电阻r为（　　）A．E＝6V B．E＝5.4V C．r＝2Ω D．r＝1Ω8．如图所示的电路中，电源的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3V，额定功率为4.5W。当开关S接位置1时，理想电压表的读数为3V，假如小灯泡电阻阻值不变，下列说法正确的是（　　）A．电源的内阻为4ΩB．小灯泡的电阻为3ΩC．当开关S接到位置2时，小灯泡很暗D．当开关S接到位置2时，小灯泡两端的电压为3V电源的U-I图像9．（2022·北京市陈经纶中学高二期中）在图中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电路，则下列判断错误的是（　　）A．电源的电动势为3V，内阻为0.5Ω B．电阻R的阻值为1ΩC．电源的输出功率为2W D．电源的效率为66.7%10．（2022·江西·临川一中高二期中）我国综合性太阳探测专用卫星“夸父一号”——先进天基太阳天文台（ASO-S）于2022年10月9日在酒泉卫星发射中心发射升空，开启对太阳的探测之旅。卫星两翼的太阳能电池板把太阳能转化为电能供卫星使用。如图所示，图线a是太阳能电池在某光照强度下路端电压U与电流I的关系图像（电池内阻不是常量），图线b是某电阻的图像。在该光照强度下将它们组成闭合回路时，则（   ）A．电源的电动势为6V B．电阻两端电压为4VC．电阻消耗的功率为0.9W D．太阳能电池的内阻为11．（2022·福建三明·高二期中）（多选）如图所示，图中直线①表示某电路的路端电压与电流的关系图像，图中曲线②表示该电路中电源的输出功率与电流的关系图像，则下列说法正确的是（    ）A．电源的电动势为30VB．电源的内阻为5C．电流为2.5 A时，外电路的电阻为15D．输出功率为120 W时，输出电压是30 V12．（2022·新疆·乌市一中高二期中）（多选）如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的图线，曲线Ⅲ是一个小灯泡的图线。曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P（5，3.75）、Q（6，5）。如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是（　　）A．电源1与电源2的内阻之比是3:2B．电源1与电源2的电动势之比是3:2C．在这两种连接状态下，小灯泡的电阻之比是9:10D．在这两种连接状态下，小灯泡消耗的功率之比是8:513．（2022·新疆·乌市一中高二期中）电路图如图甲所示，图乙是电路中的电源的路端电压随电流变化的关系图像，滑动变阻器的最大阻值为 ，定值电阻 。以下说法中正确的是（　　）A．电源的内阻为B．当时电源的输出功率最大C．当时电源的输出功率最大D．当时消耗的功率最大闭合电路的动态分析14．（2022·福建·三明一中高二期中）如图，为定值电阻，为电阻箱。闭合开关，若增大的阻值，则通过电流表的电流（　　）A．不变，方向由到 B．不变，方向由到C．变小，方向由到 D．变小，方向由到15．（2022·甘肃·兰州市第二中学高二期中）如图所示的电路中，当开关闭合时，灯L1、L2均不亮，理想电流表无示数，理想电压表有示数，不计电源内阻。则故障原因可能是（　　）A．L1短路 B．L2短路 C．L1断路 D．L2断路16．（2022·上海市松江二中高二阶段练习）如图所示电路，在滑动变阻器的滑片P向上端滑动过程中，电压表、电流表的示数变化情况为（　　）A．两电表示数都增大B．两电表示数都减少C．电压表示数减少，电流表示数增大D．电压表示数增大，电流表示数减少17．（2022·广东·江门市培英高级中学高二期中）在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，理想电压表和理想电流表的读数都增大，则可能出现了下列哪种故障（    ）A．R1短路 B． R2短路 C． R3短路 D． R1断路18．（2022·山东·阳信县第二高级中学高二期中）如图所示，电源电动势、内阻，电阻，电流表为理想电表，电容器的电容。闭合开关S，电路稳定后，下列说法正确的是（　　）A．电流表示数为B．两端的电压为C．若S断开通过的电荷量为D．若S断开通过的电荷量为19．小明同学家里购买了一款扫地机器人，如图所示，小明同学仔细检查了这款扫地机器人，发现铭牌上标有如下表所示数据，则该扫地机器人（　　）A．额定工作电流为1.6AB．电池充满电后储存的总电荷量为8000CC．若当剩余电量减少为电池容量的20%时，机器人会主动寻找充电器充电，则充满电后正常工作的时间为1.5hD．以额定电流工作时每分钟消耗电能为864J20．（2022·四川·成都七中高二期中）（多选）如图甲所示，一个简单的闭合电路由内、外两部分电路构成。已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向“跃升”。这样整个闭合电路的电势高低变化情况如图乙所示，图乙中各点位置的高低表示电路中相应各点电势的高低，K点的高度低于P点。若增大外电路电阻R，则下列说法正确的是（　　）A．电流I将变大B．M、N两点之间的高度差将变大C．P、K两点之间的高度差不变D．P、N两点之间的高度差与M、K两点之间的高度差之和不变21．（2022·陕西·永寿县中学高二期中）（多选）一些材料的电阻随温度的变化而变化。如图甲是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池（电动势，内阻不计）、电流表（量程为50mA，内阻不计）、电阻箱串联起来，连接成如图乙所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。下列有关判断正确的是（　　）A．温度升高，电路中电流增大B．电流刻度较大处对应的温度刻度较小C．电流为50mA时，电阻D．电流为50mA时，对应的温度数值为5℃22．（2022·山东省郓城第一中学高二期中）（多选）如图所示为汽车蓄电池与车灯（电阻不变）启动电动机组成的电路，已知蓄电池电源电动势，电动机内部线圈电阻，电压表和电流表均为理想电表。车灯接通、电动机未启动时，电流表示数，电压表示数。保持车灯接通，电动机启动时，电压表示数变为。则电动机启动时（　　）A．通过电动机的电流为300AB．通过电流表的电流为70AC．电动机的发热功率约为117.2wD．电动机的输出功率为562.5w23．（2022·宁夏·银川唐徕回民中学高二期中）（多选）如图所示的电路，电源电动势E恒定且内阻r不可忽略，R1、R2、R3为定值电阻，R4为滑动变阻器，A1、A2为理想电流表，V1、V2、V3为理想电压表。闭合开关后，I1、I2分别表示两个电流表的示数，U1、U2、U3分别表示三个电压表的示数。现将滑动变阻器R4的滑片稍向上滑动一些，ΔI1、ΔI2分别表示两个电流表示数变化的大小，ΔU1、ΔU2、ΔU3分别表示三个电压表示数变化的大小。下列说法正确的是（  ）A．U2变小 B．ΔU2小于ΔU3 C．变小 D．小于24．（2022·河南·新安县第一高级中学高二阶段练习）（多选）某学校创建绿色校园，新装了一批节能灯，该路灯通过光控开关实现自动控制；电灯的亮度可自动随周围环境的亮度改变而改变。如图为其内部电路简化原理图，电源电动势为E，内阻为r，Rt为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，则下列判断正确的是（　　）A．电源路端电压不变 B．R0两端电压变大C．B灯变暗，A灯变亮 D．电源总功率变大25．（2022·山西运城·高二期中）如图所示，电源电动势，内阻，定值电阻，为光敏电阻，C为平行板电容器，其电容，虚线到两极板距离相等，极板长，间距。P为一圆盘，由形状相同透光率不同的两个扇形a、b构成，它可绕轴转动，当细光束通过扇形a、b照射光敏电阻时，的阻值分别为13Ω和5Ω。有一带电荷量为的微粒沿图中虚线以速度连续射入电容器的电场中、假设照在上的光强发生变化时，阻值立即有相应的改变。重力加速度g取，电键内闭合时，求：（1）细光束通过a照射到上时，电容器所带的电荷量；（2）若细光束通过a照射到上时，带电微粒刚好沿虚线做匀速直线运动，则细光束通过b照射到上时，带电微粒能否从电容器的电场中射出。26．（2010·湖南·高考真题）电源的效率定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为 、．由图可知 、的值分别为A．、 B．、 C．、 D．、 27．（2019·江苏·高考真题）如图所示的电路中，电阻R=2Ω。断开S后，电压表的读数为3V（电压表为理想电压表）；闭合S后，电压表的读数为2V，则电源的内阻r为（　　）A．1Ω B．2Ω C．3Ω D．4Ω28．（2016·全国·高考真题）阻值相等的四个电阻、电容器C及电池内阻可忽略连接成如图所示电路开关S断开且电流稳定时，C所带的电荷量为，闭合开关S，电流再次稳定后，C所带的电荷量为与的比值为　　A． B． C． D．29．（2009·江苏·高考真题）在如图所示的闪光灯电路中，电源的电动势为E，电容器的电容为C。当闪光灯两端电压达到击穿电压U时，闪光灯才有电流通过并发光，正常工作时，闪光灯周期性短暂闪光，则可以判定（　　）A．电源的电动势E一定小于击穿电压UB．电容器所带的最大电荷量一定为CEC．闪光灯闪光时，电容器所带的电荷量一定增大D．在一个闪光周期内，通过电阻R的电荷量与通过闪光灯的电荷量一定相等30．（2014·上海·高考真题）（多选）如图，电路中定值电阻阻值R大于电源内阻阻值r．将滑动变阻器滑片向下滑动，理想电压表示数变化量的绝对值分别为 ，理想电流表示数变化量的绝对值 ，则A．A的示数增大 B．的示数增大C．与 的比值大于r D．大于 主机基本参数产品尺寸280mm×280mm×75mm电池2250mA·h锂电池质量0.65kg无线连接WiFi智能快述工作额定电压8V工作额定功率14.4W第2节 闭合电路欧姆定律电源与电动势1．（2021·江苏苏州·高二期中）充电宝内部的主要部件是锂电池，充电宝中的锂电池在充电后，就是一个电源，可以给手机充电。充电宝的铭牌通常标注的是“”（毫安时）的数量，即锂电池充满电后全部放电的电荷量。机场规定：严禁携带额定能量超过的充电宝搭乘飞机。则根据以下充电宝铭牌，不能带上飞机的是（　　）A．“”“” B．“”“”C．“”“” D．“”“”【答案】C【详解】A．充电宝的额定电荷量和额定电压分别为和，则充电宝的额定电荷量和额定电压分别为E=W=qU=25000×3.7W•h=92.5W•h<160W•h可以带上飞机，故A不符合题意；B．充电宝的额定电荷量和额定电压分别为和，则充电宝的额定电荷量和额定电压分别为E=W=qU=32000×5.0W•h=160W•h=160W•h可以带上飞机，故B不符合题意；C．充电宝的额定电荷量和额定电压分别为和，则充电宝的额定电荷量和额定电压分别为E=W=qU=35000×5.0W•h=175W•h>160W•h不可以带上飞机，故C符合题意；D．充电宝的额定电荷量和额定电压分别为和，则充电宝的额定电荷量和额定电压分别为E=W=qU=40000×3.7W•h=148W•h<160W•h可以带上飞机，故D不符合题意。故选C。2．（2022·天津市第二南开中学高二期中）如下图所示，许多人造地球卫星都用太阳能电池供电。太阳能电池由许多片电池板组成。某电池板不接载时的电压是600μV，短路电流是30μA。该电池板的内阻是（　　）A． B． C． D．【答案】C【详解】电池板不接载时的电压U=600μV=6×10−4V则电动势为E=6×10−4V又根据闭合电路欧姆定律得E=I短r则这块电池板的内阻为故选C。3．（2022·江西·上饶艺术学校高二期中）国产安卓手机在闪充的发展上已经完全领先国际大牌，华为、OPPO等都有推出超级闪充功能。“充电五分钟通话两小时”的手机电源就是源于VOOC闪充新技术。VOOC闪充新技术采用低压大电流的方案，相对其他方案温度较低，充电功率更高，电能转化率达到95%，最快充电速度比一般手机充电技术快4倍以上。如图是普通单线充电数据线和双线快充数据线示意图。与普通充电数据线相比，闪充增加数据线的作用是（　　）A．增大充电电压 B．增大电池的容量 C．增大充电电流 D．增大充电电阻【答案】C【详解】AC．VOOC闪充新技术采用低压大电流的方案，故C正确，A错误；BD．电池的容量由手机决定，数据线根数越多，并联的电阻越小，充电的总电流越大，故BD错误。故选C。4．一节高质量5号干电池的容量约为。若利用一节该型号的新电池为一标称值为“”的小灯泡供电，则该灯泡正常工作的最长时间约为（　　）A． B．C． D．【答案】A【详解】由电池容量约为可知，该电池储存的电荷量约为而灯泡正常工作时的电流由得故选A。5．（2021·浙江·绍兴市柯桥区教师发展中心模拟预测）现在很多手机在倡导环保的形势下取消了一起搭配的手机充电头。日常生活中我们往往会遇到给不同的手机或电子设备充电的情况，于是能够支持各种充电协议的智能充电器应运而生。一款某品牌氮化镓智能充电器的铭牌如图所示。则下列说法错误的是（　　）A．该充电器以最大输出功率输出时，输出电压是B．该充电器给支持协议的容量为，额定电压为的电池充电，从0至充满需要至少1小时C．家用电路中偶尔会有瞬时的脉冲电压存在，该充电器最大允许脉冲电压的峰值约为D．某电池充电电压为，最大充电电流不超过，则充电器对它充电时的输出功率为【答案】D【详解】A．最大输出功率对应的是“”输出，故A正确，不符合题意；B．当以“”输出时的输出功率为，电池的能量为容量与额定电压的乘积为，考虑充电过程的电热损失，所以充电时间至少以上，故B正确，不符合题意；C．充电器输入最大电压为有效值交流电，对应峰值为，故C正确，不符合题意；D．某电池充电电压为，最大充电电流不超过，则充电器对它充电时的输出功率不超过。故D错误，符合题意。故选D。闭合电路欧姆定律6．（2022·上海·复旦附中高二期中）有电动势为6V、内电阻为1.5Ω的蓄电池，串联后向的外电路供电，则电路的路端电压为（　　）A．6V B．5V C．4V D．3V【答案】C【详解】根据闭合电路欧姆定律可知，回路中的电流为路端电压为故选C。7．（多选）某电池当外电路断开时的路端电压为6V，接上18Ω的负载电阻后，其路端电压降为5.4V，则可以判定该电池的电动势E和内电阻r为（　　）A．E＝6V B．E＝5.4V C．r＝2Ω D．r＝1Ω【答案】AC【详解】外电路断开时的路端电压为电源的电动势，即E=6V接上8Ω的负载后路端电压降为5.4V，则电路中的电流则电源的内阻为故选AC。8．如图所示的电路中，电源的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3V，额定功率为4.5W。当开关S接位置1时，理想电压表的读数为3V，假如小灯泡电阻阻值不变，下列说法正确的是（　　）A．电源的内阻为4ΩB．小灯泡的电阻为3ΩC．当开关S接到位置2时，小灯泡很暗D．当开关S接到位置2时，小灯泡两端的电压为3V【答案】C【详解】A．当开关S接位置1时，通过电阻R的电流为根据闭合电路欧姆定律有解得故A错误；B．小灯泡的电阻为故B错误；CD．当开关S接到位置2时，小灯泡两端的电压为所以此时小灯泡两端的电压只达到其额定电压的约53%，小灯泡发光很暗，故C正确，D错误。故选C。电源的U-I图像9．（2022·北京市陈经纶中学高二期中）在图中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电路，则下列判断错误的是（　　）A．电源的电动势为3V，内阻为0.5Ω B．电阻R的阻值为1ΩC．电源的输出功率为2W D．电源的效率为66.7%【答案】C【详解】A．根据可知电源的图象的纵轴截距表示电源电动势为3V，斜率的绝对值表示电源内阻为故A正确；B．电阻R的阻值为故B正确；C．由图可知该电源直接与电阻R相连组成闭合电路，路端电压为2V，电流为2A，则电源的输出功率为故C错误；D．电源的效率故D正确。本题选错误项，故选C。10．（2022·江西·临川一中高二期中）我国综合性太阳探测专用卫星“夸父一号”——先进天基太阳天文台（ASO-S）于2022年10月9日在酒泉卫星发射中心发射升空，开启对太阳的探测之旅。卫星两翼的太阳能电池板把太阳能转化为电能供卫星使用。如图所示，图线a是太阳能电池在某光照强度下路端电压U与电流I的关系图像（电池内阻不是常量），图线b是某电阻的图像。在该光照强度下将它们组成闭合回路时，则（   ）A．电源的电动势为6V B．电阻两端电压为4VC．电阻消耗的功率为0.9W D．太阳能电池的内阻为【答案】D【详解】A．根据闭合电路欧姆定律图线a与纵坐标交点为4V，可知电源的电动势为4V，故A错误；BC．图线a、b交点为电源与电阻的工作状态，由图像可知电阻两端的电压为3V，电阻的电流为0.2A，则电阻消耗的功率为故BC错误；D．根据闭合电路欧姆定律可得解得将它们组成闭合回路时，太阳能电池的内阻为故D正确。故选D。11．（2022·福建三明·高二期中）（多选）如图所示，图中直线①表示某电路的路端电压与电流的关系图像，图中曲线②表示该电路中电源的输出功率与电流的关系图像，则下列说法正确的是（    ）A．电源的电动势为30VB．电源的内阻为5C．电流为2.5 A时，外电路的电阻为15D．输出功率为120 W时，输出电压是30 V【答案】BC【详解】A．根据闭合电路欧姆定律当电流为零时，路端电压等于电源电动势大小，所以可得电动势为，A错误；B．图像的斜率的绝对值表示电源内阻大小，所以电源的内阻为B正确；C．根据前面分析可得当电流为2.5 A时有解得此时路端电压为得此时外电路的电阻为C正确；D．设输出功率为120 W时对应的干路电流大小为，根据前面分析可得此时路端电压为可得解得当电流为时输出电压为当电流为时输出电压为D错误。故选BC。12．（2022·新疆·乌市一中高二期中）（多选）如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的图线，曲线Ⅲ是一个小灯泡的图线。曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P（5，3.75）、Q（6，5）。如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是（　　）A．电源1与电源2的内阻之比是3:2B．电源1与电源2的电动势之比是3:2C．在这两种连接状态下，小灯泡的电阻之比是9:10D．在这两种连接状态下，小灯泡消耗的功率之比是8:5【答案】AC【详解】A．由闭合电路欧姆定律可知，在电源的U-I图像中，图像的斜率的绝对值表示电源的内电阻，根据电源U-I图线，可知，电源1、电源2的内阻分别为则电源1与电源2的内阻之比是故A正确；B．U-I图像的纵轴截距表示电动势，故即电源1与电源2的电动势之比是1：1，故B错误；C．灯泡伏安特性曲线与电源的伏安特性曲线的交点即为灯泡与这电源连接时的工作状态，则连接电源1时，灯泡的电阻连接电源2时，灯泡的电阻在这两种连接状态下，小灯泡的电阻之比是故C正确；D．连接电源1时，灯泡消耗的功率为连接电源2时，灯泡消耗的功率为在这两种连接状态下，小灯泡消耗的功率之比是故D错误。故选AC。13．（2022·新疆·乌市一中高二期中）电路图如图甲所示，图乙是电路中的电源的路端电压随电流变化的关系图像，滑动变阻器的最大阻值为 ，定值电阻 。以下说法中正确的是（　　）A．电源的内阻为B．当时电源的输出功率最大C．当时电源的输出功率最大D．当时消耗的功率最大【答案】B【详解】A．根据闭合电路欧姆定律，得可知故A错误；BC．电源的输出功率可知当外电阻等于电源内阻时，电源的输出功率最大，即解得故B 正确，C错误；D．消耗的功率可知，当消耗的功率最大，故D错误。故选B。闭合电路的动态分析14．（2022·福建·三明一中高二期中）如图，为定值电阻，为电阻箱。闭合开关，若增大的阻值，则通过电流表的电流（　　）A．不变，方向由到 B．不变，方向由到C．变小，方向由到 D．变小，方向由到【答案】D【详解】闭合开关，若增大的阻值，则根据可知，电路中电流减小，通过电流表的电流变小，方向由到。故选D。15．（2022·甘肃·兰州市第二中学高二期中）如图所示的电路中，当开关闭合时，灯L1、L2均不亮，理想电流表无示数，理想电压表有示数，不计电源内阻。则故障原因可能是（　　）A．L1短路 B．L2短路 C．L1断路 D．L2断路【答案】C【详解】当开关闭合时，灯L1、L2均不亮，理想电流表无示数，由实物连接电路可知，故障应是电路中某一处发生断路；若L1断路，则电压表正、负极分别与电源正、负极接通，电压表有示数；若L2断路，则电压表正、负极都与电源负极断开，电压表无示数。故选C。16．（2022·上海市松江二中高二阶段练习）如图所示电路，在滑动变阻器的滑片P向上端滑动过程中，电压表、电流表的示数变化情况为（　　）A．两电表示数都增大B．两电表示数都减少C．电压表示数减少，电流表示数增大D．电压表示数增大，电流表示数减少【答案】D【详解】当滑动变阻器的滑片P向a端滑动时，接入电路的电阻增大，外电路总电阻R总增大，总电流I减少，电压表读数可知U增大，即电压表读数增大，流过R2的电流为可知I2增大，电流表的读数则电流表示数将减少。故选D。17．（2022·广东·江门市培英高级中学高二期中）在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，理想电压表和理想电流表的读数都增大，则可能出现了下列哪种故障（    ）A．R1短路 B． R2短路 C． R3短路 D． R1断路【答案】B【详解】A．若R1短路，则R2被短路，电流表的读数变为零，通过R3的电流增大，则R3的电压增大，故电压表读数增大，故A错误；B．若R2短路，则R1被短路没有电流通过，电流都通过电流表，并联部分电阻为零，电压表和电流表示数均增大，故B正确；C．若R3短路，电压表示数为零，电流表示数增大，故C错误；D．若R1断路，则R1与R2并联阻值增大，外电路总电阻增大，总电流减小，则流过R3的电流减小，故电压表示数减小，故D错误。故选B。18．（2022·山东·阳信县第二高级中学高二期中）如图所示，电源电动势、内阻，电阻，电流表为理想电表，电容器的电容。闭合开关S，电路稳定后，下列说法正确的是（　　）A．电流表示数为B．两端的电压为C．若S断开通过的电荷量为D．若S断开通过的电荷量为【答案】C【详解】A．闭合开关稳定后，电容器相当于断路，则外电路的等效电阻为干路电流为故A错误；B．R3两端电压即为路端电压，根据闭合电路欧姆定律有故B错误；CD．闭合开关稳定后，电容器两端电压为R1两端电压为电容器所带电荷量为断开开关后，电容器相当于电源对外放电，在任一时刻，R1这一支路的电流都是R2 R3支路的2倍，R1这一支路的电荷量也是R2 R3支路的2倍，故通过R1的电荷为通过R2的电荷为故C正确D错误。故选C。19．小明同学家里购买了一款扫地机器人，如图所示，小明同学仔细检查了这款扫地机器人，发现铭牌上标有如下表所示数据，则该扫地机器人（　　）A．额定工作电流为1.6AB．电池充满电后储存的总电荷量为8000CC．若当剩余电量减少为电池容量的20%时，机器人会主动寻找充电器充电，则充满电后正常工作的时间为1.5hD．以额定电流工作时每分钟消耗电能为864J【答案】D【详解】AD．由铭牌知，扫地机器人工作的额定电压为8V，额定功率为14.4W，则额定电流以额定电流工作时每分钟消耗电能为故A错误，D正确；B．根据电池容量2250mA·h知，电量故B错误；C．充满电后正常工作的时间为故C错误。故选A。20．（2022·四川·成都七中高二期中）（多选）如图甲所示，一个简单的闭合电路由内、外两部分电路构成。已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向“跃升”。这样整个闭合电路的电势高低变化情况如图乙所示，图乙中各点位置的高低表示电路中相应各点电势的高低，K点的高度低于P点。若增大外电路电阻R，则下列说法正确的是（　　）A．电流I将变大B．M、N两点之间的高度差将变大C．P、K两点之间的高度差不变D．P、N两点之间的高度差与M、K两点之间的高度差之和不变【答案】BD【详解】A．根据闭合电路欧姆定律可得，当外电路电阻增大时，回路中的电流减小，故A错误；BC．当回路中电流减小时，电源内电压减小，即P、K两点之间的高度差减小，而路端电压增大，即M、N两点之间的高度差将变大，故B正确，C错误；D．P、N两点之间的高度差与M、K两点之间的高度差之和为电源电动势，保持不变，故D正确。故选BD。21．（2022·陕西·永寿县中学高二期中）（多选）一些材料的电阻随温度的变化而变化。如图甲是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池（电动势，内阻不计）、电流表（量程为50mA，内阻不计）、电阻箱串联起来，连接成如图乙所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。下列有关判断正确的是（　　）A．温度升高，电路中电流增大B．电流刻度较大处对应的温度刻度较小C．电流为50mA时，电阻D．电流为50mA时，对应的温度数值为5℃【答案】BD【详解】AB．由题图甲可知，温度升高，电阻阻值增大，由公式可知电路中电流减小，因此电流刻度较大处对应的温度刻度较小，故A错误，B正确；C．电流为50mA时，电路总电阻为电阻箱阻值，则故C错误；D．由题图甲得对应的温度为5℃，故D正确。故选BD。22．（2022·山东省郓城第一中学高二期中）（多选）如图所示为汽车蓄电池与车灯（电阻不变）启动电动机组成的电路，已知蓄电池电源电动势，电动机内部线圈电阻，电压表和电流表均为理想电表。车灯接通、电动机未启动时，电流表示数，电压表示数。保持车灯接通，电动机启动时，电压表示数变为。则电动机启动时（　　）A．通过电动机的电流为300AB．通过电流表的电流为70AC．电动机的发热功率约为117.2wD．电动机的输出功率为562.5w【答案】BC【详解】B．车灯接通、电动机未启动时，设车灯电阻为RL，电源内阻为r，对车灯根据欧姆定律可得电源内阻为电动机启动时，通过电源的电流即通过电流表的电流为故B正确；A．电动机启动时，流过车灯的电流为通过电动机的电流为故A错误；CD．电动机启动时，电动机的输入功率为电动机的发热功率为故电动机的输出功率为故C正确，D错误。故选BC。23．（2022·宁夏·银川唐徕回民中学高二期中）（多选）如图所示的电路，电源电动势E恒定且内阻r不可忽略，R1、R2、R3为定值电阻，R4为滑动变阻器，A1、A2为理想电流表，V1、V2、V3为理想电压表。闭合开关后，I1、I2分别表示两个电流表的示数，U1、U2、U3分别表示三个电压表的示数。现将滑动变阻器R4的滑片稍向上滑动一些，ΔI1、ΔI2分别表示两个电流表示数变化的大小，ΔU1、ΔU2、ΔU3分别表示三个电压表示数变化的大小。下列说法正确的是（  ）A．U2变小 B．ΔU2小于ΔU3 C．变小 D．小于【答案】BD【详解】C．根据部分电路欧姆定律可得将滑动变阻器R4的滑片稍向上滑动一些，R4接入电路的阻值增大，所以增大，故C错误；A．根据闭合电路欧姆定律可得R4接入电路的阻值增大，回路总电阻增大，总电流I1减小，所以U2增大，故A错误；B．因为U2增大，所以通过R2的电流增大，而总电流减小，所以通过R3和R4的电流减小，R3两端电压减小，而所以故B正确；D．根据闭合电路欧姆定律有所以结合A项分析可知所以故D正确。故选BD。24．（2022·河南·新安县第一高级中学高二阶段练习）（多选）某学校创建绿色校园，新装了一批节能灯，该路灯通过光控开关实现自动控制；电灯的亮度可自动随周围环境的亮度改变而改变。如图为其内部电路简化原理图，电源电动势为E，内阻为r，Rt为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，则下列判断正确的是（　　）A．电源路端电压不变 B．R0两端电压变大C．B灯变暗，A灯变亮 D．电源总功率变大【答案】BD【详解】B．增加光照强度，Rt减小，根据串反并同规律，R0两端电压增大，B正确；AC．增加光照强度，Rt减小，根据串反并同规律，A灯电流变小，A灯功率变小，A灯变暗；因为A灯电流变小，A灯两端电压变小，电源路端电压变小；根据串反并同规律，B灯电流变小，B灯的功率变小，B灯变暗；AC错误；D．增加光照强度，Rt减小，根据串反并同规律，电源的电流变大，根据 ，电源的总功率变大，D正确。故选BD。25．（2022·山西运城·高二期中）如图所示，电源电动势，内阻，定值电阻，为光敏电阻，C为平行板电容器，其电容，虚线到两极板距离相等，极板长，间距。P为一圆盘，由形状相同透光率不同的两个扇形a、b构成，它可绕轴转动，当细光束通过扇形a、b照射光敏电阻时，的阻值分别为13Ω和5Ω。有一带电荷量为的微粒沿图中虚线以速度连续射入电容器的电场中、假设照在上的光强发生变化时，阻值立即有相应的改变。重力加速度g取，电键内闭合时，求：（1）细光束通过a照射到上时，电容器所带的电荷量；（2）若细光束通过a照射到上时，带电微粒刚好沿虚线做匀速直线运动，则细光束通过b照射到上时，带电微粒能否从电容器的电场中射出。【答案】（1）；（2）能射出【详解】（1）由闭合电路欧姆定律，得又电容器板间电压得UC=6V设电容器的电量为Q，则Q=CUC解得（2）细光束通过a照射时，带电微粒刚好沿虚线匀速运动，则有解得细光束通过b照射时，同理可得由牛顿第二定律，得解得微粒做类平抛运动，得解得所以带电粒子能从C的电场中射出。26．（2010·湖南·高考真题）电源的效率定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为 、．由图可知 、的值分别为A．、 B．、 C．、 D．、 【答案】D【详解】电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比． ,E为电源的总电压（即电动势），在U﹣I图象中，纵轴截距表示电动势，根据图象可知、，则 ， ，所以A、B、C错误，D正确．点晴：解决本题的关键知道电源的效率也等于外电压与电动势之比以及会从U-I图象中读出电动势和外电压．27．（2019·江苏·高考真题）如图所示的电路中，电阻R=2Ω。断开S后，电压表的读数为3V（电压表为理想电压表）；闭合S后，电压表的读数为2V，则电源的内阻r为（　　）A．1Ω B．2Ω C．3Ω D．4Ω【答案】A【详解】开关s断开时有：，开s闭合时有：，其中，解得：，故A正确．28．（2016·全国·高考真题）阻值相等的四个电阻、电容器C及电池内阻可忽略连接成如图所示电路开关S断开且电流稳定时，C所带的电荷量为，闭合开关S，电流再次稳定后，C所带的电荷量为与的比值为　　A． B． C． D．【答案】C【详解】试题分析：根据等效电路，开关S断开时，电容器的电压，得；S闭合时，，，故，故选C．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU求解电容器的带电荷量．29．（2009·江苏·高考真题）在如图所示的闪光灯电路中，电源的电动势为E，电容器的电容为C。当闪光灯两端电压达到击穿电压U时，闪光灯才有电流通过并发光，正常工作时，闪光灯周期性短暂闪光，则可以判定（　　）A．电源的电动势E一定小于击穿电压UB．电容器所带的最大电荷量一定为CEC．闪光灯闪光时，电容器所带的电荷量一定增大D．在一个闪光周期内，通过电阻R的电荷量与通过闪光灯的电荷量一定相等【答案】D【分析】本题有效地将电路及电容器结合在一起，考查学生的审题能力及知识的迁移应用能力，对学生要求较高。【详解】A．电容器与闪光灯并联，所以电容器两端的电压与闪光灯两端的电压相等，当电源给电容器充电，达到闪光灯击穿电压U时，闪光灯被击穿，电容器放电，放电后闪光灯和电容器两端电压小于U，闪光灯断路，电源再次给电容器充电，达到电压U时，闪光灯又被击穿，电容器放电，如此周期性充放电，使得闪光灯周期性短暂闪光。要使得充电后达到电压U，则电源电动势一定大于等于U，故A项错误；B．电容器两端的最大电压为U，故电容器所带的最大电荷量为故B项错误；C．闪光灯闪光时电容器放电，所带电荷量减少，故C项错误；D．电容器充电时电荷通过R，然后储存在电容器中，闪光灯放电时，电容器放电，储存在电容器中的电荷被放出，通过闪光灯。所以，充放电过程中通过电阻R的电荷量与通过闪光灯的电荷量一定相等，故D项正确。故选D。30．（2014·上海·高考真题）（多选）如图，电路中定值电阻阻值R大于电源内阻阻值r．将滑动变阻器滑片向下滑动，理想电压表示数变化量的绝对值分别为 ，理想电流表示数变化量的绝对值 ，则A．A的示数增大 B．的示数增大C．与 的比值大于r D．大于 【答案】ACD【详解】A．滑动变阻器的滑片向下滑动，导致滑动变阻器阻值变小，由于电压表断路，定值电阻和滑动变阻器为串联，滑动变阻器阻值变小，总电阻变小，电源电动势不变，总电流变大，即电流表示数变大，选项A对；B．电压表测量定值电阻的电压，电阻不变，总电流变大，所以电压变大即示数增大．电压表测量定值电阻和滑动变阻器总电压即路端电压，示数变小，选项B错；D．电压表测量滑动变阻器电压，设电流增加量为，则根据，，所以，选项D对；C．电压表的变化量，所以，选项C对．主机基本参数产品尺寸280mm×280mm×75mm电池2250mA·h锂电池质量0.65kg无线连接WiFi智能快述工作额定电压8V工作额定功率14.4W
