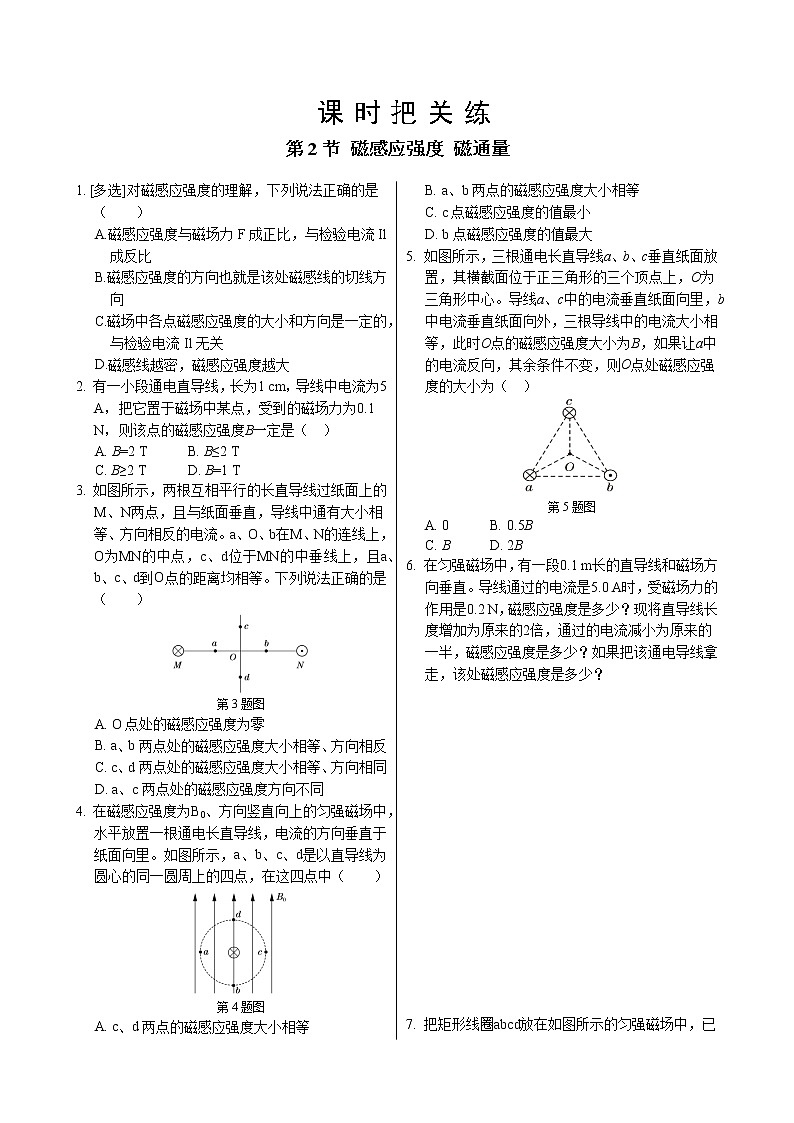

课时把关练

第2节 磁感应强度 磁通量

1. [多选]对磁感应强度的理解，下列说法正确的是（　　）

A.磁感应强度与磁场力F成正比，与检验电流Il成反比

B.磁感应强度的方向也就是该处磁感线的切线方向

C.磁场中各点磁感应强度的大小和方向是一定的，与检验电流Il无关

D.磁感线越密，磁感应强度越大

2. 有一小段通电直导线，长为1 cm，导线中电流为5 A，把它置于磁场中某点，受到的磁场力为0.1 N，则该点的磁感应强度B一定是（　）

A. B=2 T  B. B≤2 T

C. B≥2 T  D. B=1 T

3. 如图所示，两根互相平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。下列说法正确的是（　　）

第3题图

A. O点处的磁感应强度为零

B. a、b两点处的磁感应强度大小相等、方向相反

C. c、d两点处的磁感应强度大小相等、方向相同

D. a、c两点处的磁感应强度方向不同

4. 在磁感应强度为B0、方向竖直向上的匀强磁场中，水平放置一根通电长直导线，电流的方向垂直于纸面向里。如图所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中（　　）

第4题图

A. c、d两点的磁感应强度大小相等

B. a、b两点的磁感应强度大小相等

C. c点磁感应强度的值最小

D. b点磁感应强度的值最大

5. 如图所示，三根通电长直导线a、b、c垂直纸面放置，其横截面位于正三角形的三个顶点上，O为三角形中心。导线a、c中的电流垂直纸面向里，b中电流垂直纸面向外，三根导线中的电流大小相等，此时O点的磁感应强度大小为B，如果让a中的电流反向，其余条件不变，则O点处磁感应强度的大小为（　）

第5题图

A. 0  B. 0.5B

C. B  D. 2B

6. 在匀强磁场中，有一段0.1 m长的直导线和磁场方向垂直。导线通过的电流是5.0 A时，受磁场力的作用是0.2 N，磁感应强度是多少？现将直导线长度增加为原来的2倍，通过的电流减小为原来的一半，磁感应强度是多少？如果把该通电导线拿走，该处磁感应强度是多少？

7. 把矩形线圈abcd放在如图所示的匀强磁场中，已知线圈面积为0.05 m2，磁感应强度为0.06 T。

（1）当线圈平面与磁场垂直时，穿过线圈的磁通量是多少？

（2）线圈平面从图示位置绕OO′轴转过60°时，穿过线圈的磁通量又是多少？

第7题图

8. 某一区域的磁感应强度B=5 T，其方向沿x轴正方向，如图所示。图中，ad∥bc∥ef，ab∥cd，be∥cf，ab=50 cm，be=ef=40 cm。求：

第8题图

（1）穿过abcd面的磁通量；

（2）穿过bcfe面的磁通量；

（3）穿过adfe面的磁通量。

9. 如图所示，在光滑绝缘水平面上，三个带电小球a、b、c分别位于边长为l的正三角形的三个顶点上。a、b带正电且电荷量均为q，c带负电。整个系统置于方向水平的匀强电场中。已知静电力常量为k，若三个小球均处于静止状态，求匀强电场中电场强度的大小和方向。

第9题图

10.我们常处于电流产生的磁场中。通电长直导线所产生磁场的磁感应强度可用B=计算，其中k=2×10-7 T·m/A，I为电流，d为该点到直导线的垂直距离。利用该公式可估算生活中所遇到的磁场的磁感应强度。

（1）家庭通电导线的电流很少超过10 A。试比较距离导线0.5 m处的磁场与地磁场的磁感应强度大小。

（2）765 kV高压输电线中的电流常可达200 A。假定这种输电线离地面高度为20 m，试估算输电线正下方地面处的磁感应强度并与家庭电路中磁场的磁感应强度进行比较。

课时把关练

第2节 磁感应强度 磁通量

参考答案

1. BCD  2. C   3.C    4. C   5.C

6. 解：B===0.4 T

当l变化时，F也变化，但不变。

磁场的磁感应强度大小与电流无关，都是0.4 T。

7. 解：（1）Φ=B·S=0.06×5×10-2 Wb=3×10-3 Wb。

（2）Φ′=BScos θ=0.06×5×10-2×cos 60° Wb=1.5×10-3 Wb。

8. 解：（1）Φ=BS⊥

abcd表面与B垂直，穿过abcd面的磁通量为Φ1=BSabcd=5×0.4×0.5 Wb=1 Wb；

（2）bcfe面与B平行，穿过这个面的磁通量Φ2=0；

（3）adfe平面在垂直于B方向上的投影恰好是平面abcd，穿过该面的磁通量Φ3=Φ1=1 Wb。

9.解：设c带电荷量为Q，以c为研究对象，受力分析，受力如图所示，则应有Fc=QE

·cos 30°=QE，E=

c带负电荷，E方向与受力方向相反。

10. 解：（1）设I=10 A

距离导线0.5 m处磁场的磁感应强度

B==2×10-7×=4×10-6 T

地球表面的磁场的磁感应强度为3×10-5~7×10-5  T，

可见生活用电产生的磁场比地磁场微弱得多。

（2）当I′=200 A时

据B=得，距该输电线20 m处的磁感应强度

B′==2×10-7×=2×10-6 T

可见高压输电线正下方地面处的磁感应强度与家庭电路中的磁感应强度相差不大。
