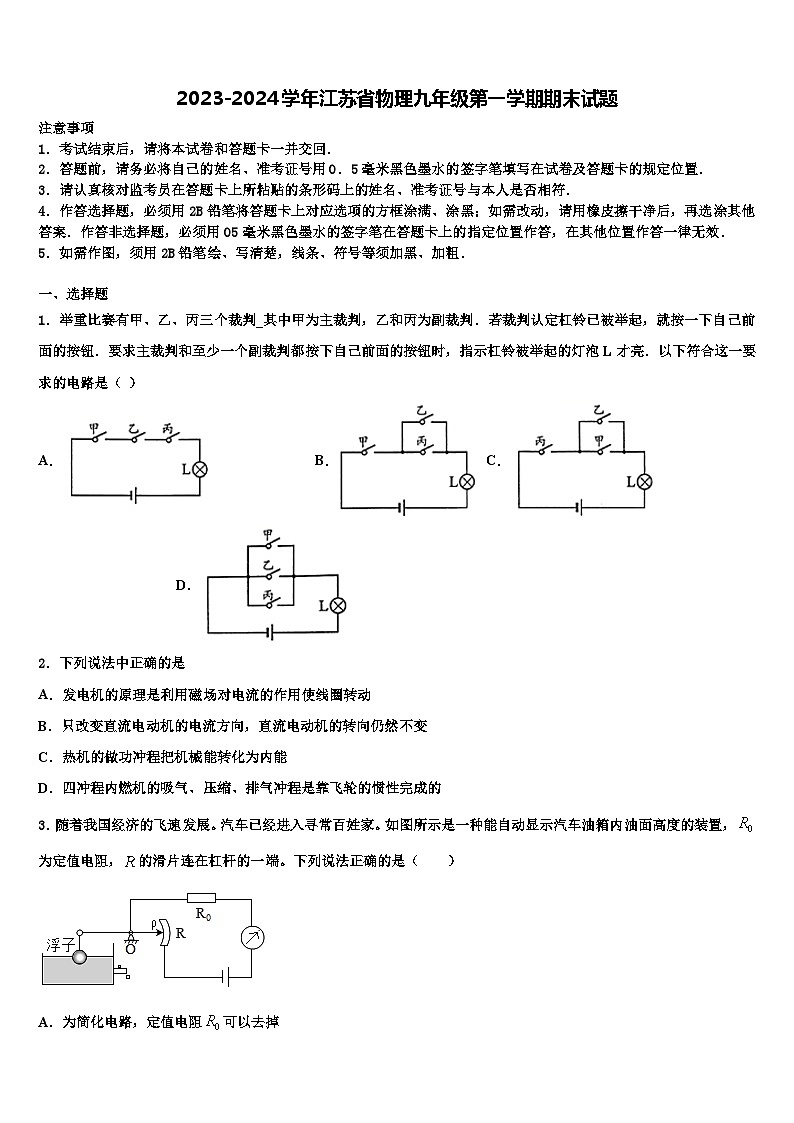

2023-2024学年江苏省物理九年级第一学期期末试题

这是一份2023-2024学年江苏省物理九年级第一学期期末试题，共16页。试卷主要包含了能检测物体是否带电的仪器是，下列关于声现象的说法中正确的是，关于家庭安全用电说法正确的是等内容，欢迎下载使用。

1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题
1．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
2．下列说法中正确的是
A．发电机的原理是利用磁场对电流的作用使线圈转动
B．只改变直流电动机的电流方向，直流电动机的转向仍然不变
C．热机的做功冲程把机械能转化为内能
D．四冲程内燃机的吸气、压缩、排气冲程是靠飞轮的惯性完成的

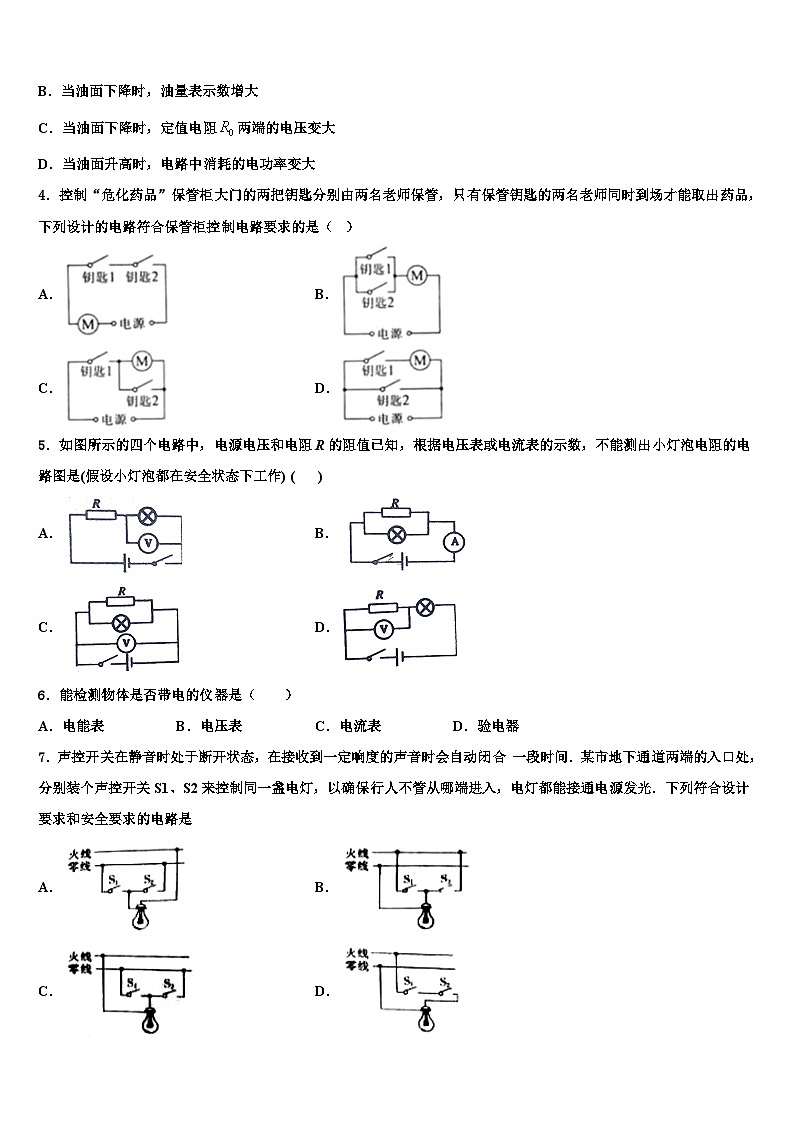

3．随着我国经济的飞速发展。汽车已经进入寻常百姓家。如图所示是一种能自动显示汽车油箱内油面高度的装置，为定值电阻，的滑片连在杠杆的一端。下列说法正确的是（ ）
A．为简化电路，定值电阻可以去掉
B．当油面下降时，油量表示数增大
C．当油面下降时，定值电阻两端的电压变大
D．当油面升高时，电路中消耗的电功率变大
4．控制“危化药品”保管柜大门的两把钥匙分别由两名老师保管，只有保管钥匙的两名老师同时到场才能取出药品，下列设计的电路符合保管柜控制电路要求的是（ ）
A．B．
C．D．
5．如图所示的四个电路中，电源电压和电阻R的阻值已知，根据电压表或电流表的示数，不能测出小灯泡电阻的电路图是(假设小灯泡都在安全状态下工作) ( )
A．B．
C．D．
6．能检测物体是否带电的仪器是（ ）
A．电能表B．电压表C．电流表D．验电器
7．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合 一段时间．某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是
A．B．
C．D．

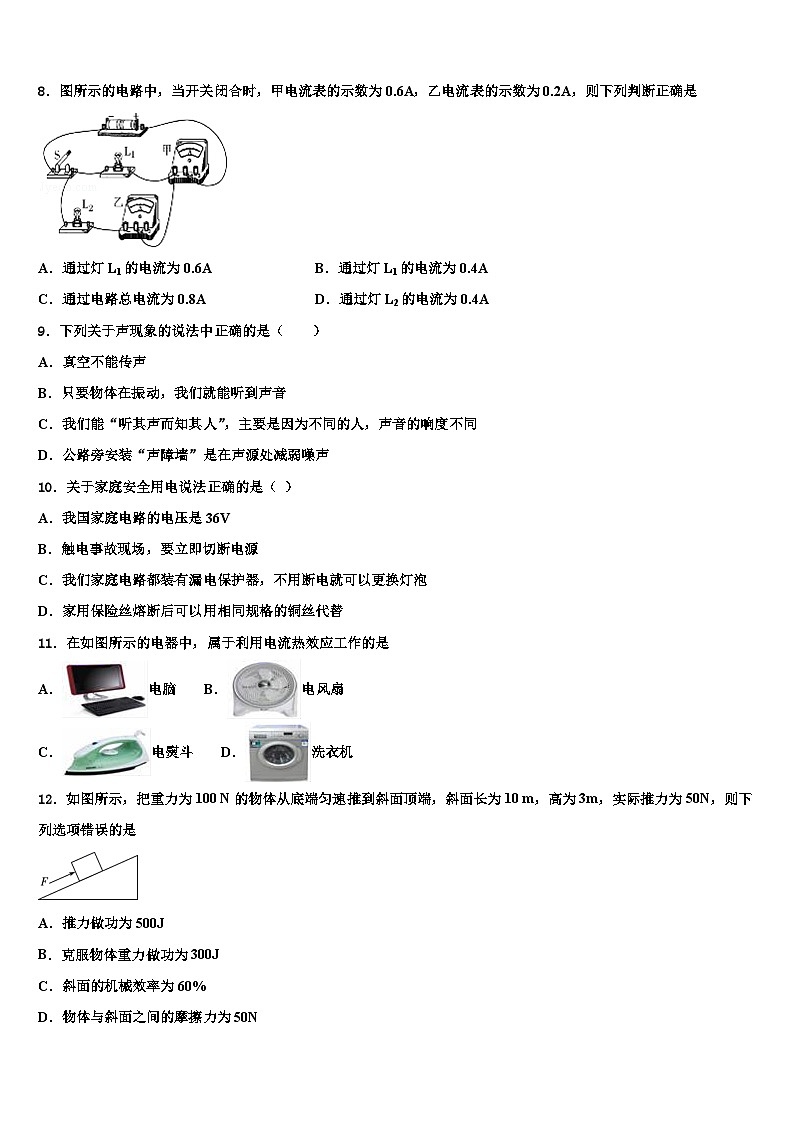

8．图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是
A．通过灯L1的电流为0.6AB．通过灯L1的电流为0.4A
C．通过电路总电流为0.8AD．通过灯L2的电流为0.4A
9．下列关于声现象的说法中正确的是（ ）
A．真空不能传声
B．只要物体在振动，我们就能听到声音
C．我们能“听其声而知其人”，主要是因为不同的人，声音的响度不同
D．公路旁安装“声障墙”是在声源处减弱噪声
10．关于家庭安全用电说法正确的是（ ）
A．我国家庭电路的电压是36V
B．触电事故现场，要立即切断电源
C．我们家庭电路都装有漏电保护器，不用断电就可以更换灯泡
D．家用保险丝熔断后可以用相同规格的铜丝代替
11．在如图所示的电器中，属于利用电流热效应工作的是
A．电脑 B．电风扇
C．电熨斗 D．洗衣机
12．如图所示，把重力为100 N的物体从底端匀速推到斜面顶端，斜面长为10 m，高为3m，实际推力为50N，则下列选项错误的是
A．推力做功为500J
B．克服物体重力做功为300J
C．斜面的机械效率为60%
D．物体与斜面之间的摩擦力为50N
二、填空题
13．完成下列填空：一节干电池的电压为_____V；我国照明电路的电压是_____V；家庭节能灯中的电流约为1．1A=_____mA．
14．马路上的路灯都是______(并／串)联的，一节干电池的电压是_________V，人体的安全电压为________V。
15．如图所示，温度计的示数为_______℃。
16．在家庭电路中分别单独接入一台电风扇和一台电热水器，如果两个用电器消耗了同样多的电能，那么_______通电的时间长；如果两个用电器通电时间相同，那么_______消耗的电能多。
三、实验题
17．（8分）实验课上，同学们在做“测量小灯泡的功率”的实验。
（1）实验桌上提供的器材有：A干电池3节、B电流表、C电压表、D滑动变阻器（20Ω 2A）、E滑动变阻器（5Ω 3A）、F小灯泡（额定电压为2.5V）、开关及导线，如图所示。
①上述器材中，滑动变阻器应该选择_________（选填器材前的字母）；
②在选定器材后，小明观察了一下电表，举手向老师要了一把如图所示的小螺丝刀，请问小明将要进行的操作是：__________________.
（2）请在虚线框中画出“测量小灯泡的功率”的实验电路图________；
（3）小明按照电路图连接实物电路，当接上最后一根导线时，小灯泡就亮了，造成这一现象的原因是：___________________________；
（4）下表是小明在实验中所测得的数据和观察到的小灯泡亮度情况：
①由实验可知，小灯泡的额定功率为_________W，小灯泡实际功率越_________（大/小）灯泡越亮。
②若小灯泡的额定功率为P0与某次工作时的实际功率P1满足P0=4P1，则以下关于额定电流I0与实际电流I1的数值关系，你认为最有可能的是_________。
A．I0=1.5I1 B．I0=2I1 C．I0=3I1 D．I0=4I1
18．（8分）学校实验室购买了一批质量合格标有“3.8V”的小灯泡，小明同学连接了如图甲所示的电路，实验中各元件都完好，电源电压4.5V保持不变；
(1)小明同学连接的电路还有一根导线没有连接，请你用笔划线将电路连接好，要求：当滑动变阻器的滑片向右移动，电压表示数变小；
（________）
(2)小明正确连接完最后一根导线后，闭合开关，发现灯泡闪了一下不亮了，经检查灯泡烧坏了。小明对老师说：小灯泡两端电压还没有达到3.8V怎么就烧坏了呢？请你解释出现这种现象的可能原因：_____；
(3)小明更换同规格的灯泡后，移动滑动变阻器的滑片，控制小灯泡两端电压达到不同值，将相关数据和发光情况记录在表格中。当电压表的示数达到小灯泡的额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率是_____W；
(4)完成上述实验后，小明又将电路中的小灯泡换成发光二极管，其它元件均不更换，同样将发光二极管在不同电压下发光情况和相关数据记录在表格中。小明根据表中数据分别作出小灯泡和二极管的I－U图像如图所示；
对比二者数据和图像，从电阻的角度看：小灯泡电阻随亮度增大而增大，发光二极管的电阻随亮度增大而_____；从功率的角度看：在相同电压下，发光二极管的功率小却比小灯泡更亮一些；发光二极管更亮一些的原因是_____。
19．（8分）在研究物质吸放热规律的实验中，实验小组的同学选用了水和煤油两种物质，用图所示的装置进行实验。用相同的电热器加热，在相同时间内放出的热量相同（假设为Q），让加热时间相同，下表是小组实验记录的数据。
(1)对比分析实验1、3两次或2、4两次的实验数据，其特点是：______相同的水和煤油，吸收______的热量，煤油升高的温度大约是水升高温度的______倍；
(2)我们______（选填“可以”或“不可以”）认为50g的水比100g的水吸热能力小，50g的煤油比100g的煤油吸热能力小。我们应该选择______和______都相同的情况下，比较吸收热量的多少，才可以衡量物质吸热能力的大小；
(3)计算表格中4组数据所吸收的热量与其升高的温度和质量的比值即，发现对于同种物质，这个比值是______的；不同物质，这个比值是______的。物理学中把这个比值叫做______。
四、作图题
20．（8分）如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表符号．
（______）
21．（8分）如图，画出支点为O的杠杆所受力F的力臂l。
（__________）
五、计算题
22．（10分）如图甲为某款双控温多功能家用涮烤两用分体电火锅，该电火锅部分参数如下表所示，该锅可实现火锅、烧烤同时进行，也可以分开控制，其部分简化电路图如图乙所示，开关S1控制对中央区域汤锅进行加热的电路，R1和R2均为为电热丝，R2与温控开关并联；S2可控制左右两侧的烧烤盘的电路．

（1）汤锅加热状态正常工作时，R1的电阻为多少_______？
（2）若R2的电阻为56Ω，则该汤锅保温档时的额定保温功率为多少______？
（3）在实际使用时发现，左右两侧电热煎烤盘既可以同时使用，也可各自独立使用，则左右两烧烤盘电热丝的连接方式应为_____联．在一次野外烧烤中通过很长的导线从一电压为220V的农家拉到烧烤点，发现烤肉速度比较慢．当只让烧烤盘右盘工作时，测得右盘实际功率只有324W，经分析功率降低的原因是因为距离远，导线有一定电阻，所以导线消耗了一些电能：求此时导线上消耗的电功率_____．
23．（12分）如图所示，一个电灯上标有“20V 10W”字样，电源电压恒为20V。试求：
（1）电灯的额定电流
（2）电灯的电阻
（3）当开关S1、S2都闭合时，电路的总功率为14W，电阻R的阻值多大？
参考答案
一、选择题
1、B
【详解】由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联，故选B．
2、D
【详解】A．发电机的原理是电磁感应，电动机的原理是利用磁场对电流的作用使线圈转动，故A错；
B．当只改变直流电动机的电流方向时，直流电动机的转向要发生改变，故B错；
C．做功冲程是把内转化为机械能的，故C错；
D．四个冲程中只有做功冲程对外做功，其它三个冲程是依靠飞轮的惯性完成的，故D正确；
应选D。
3、D
【详解】A．定值电阻与R0与滑动变阻器R串联，去掉后会影响电路中电流及电压的分析，所以不能去掉定值电阻R0，故A错误；
B．油量表串联在电路中，所以为电流表改装而成。浮标通过杠杆与R的滑片相连，当油面下降时，滑片P向上滑动，R连入电路的阻值增大，总电阻变大，电路中电流变小，油量表示数减小；故B错误；
C．当油面下降时，滑片P向上滑动，R连入电路的阻值增大，则R两端的电压增大。因为R0与R电压之和为电源电压，不变。所以定值电阻R0两端的电压变小；故C错误；
D．当油面升高时，滑片P向下滑动，R连入电路的阻值减小，总电阻减小由电功率公式可得电路中消耗的电功率变大。故D正确。
故选D。
4、A
【详解】A．由电路图可知，两钥匙是串联的，只有都闭合时，电动机才工作，只闭合一个时电动机不工作，选项A符合题意；
B．由电路图可知，两钥匙是并联的，只闭合一个开关，电动机就工作，B项不合题意；
C．由电路图可知，只闭合钥匙1时，电动机就工作，两开关都闭合时会造成电源短路，C项不合题意；
D．由电路图可知，只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，D项不合题意。
5、C
【详解】A．题图中定值电阻和小灯泡串联，电压表测量的是小灯泡两端的电压，示数记为;根据欧姆定律和串联电路电压和电流的特点，通过小灯泡的电流表达式为:
则小灯泡电阻的表达式是：
故A项不符合题意；
B．题图中定值电阻和小灯泡并联，电流表测量干路的总电流I，小灯泡两端的电压等于电源电压U，欧姆定律根据并联电路电流的特点，通过小灯泡的电流表达式为：
则小灯泡电阻的表达式是：
故B项不符合题意；
C．题图中定值电阻和小灯泡并联，电压表测量电源电压，电源电压已知，电压表的测量是多余的，无法求出通过小灯泡的电流，因此无法测出小灯泡的电阻，故C项符合题意；
D．题图中定值电阻和小灯泡串联，电压表测量的是定值两端的电压，示数记为．根据欧姆定律和串联电路电压和电流的特点，小灯泡两端的电压为：
通过小灯泡的电流表达式为：
则小灯泡电阻的表达式是：
故D项不符合题意；
6、D
【解析】A．电能表可以测量消耗的电能，不符合题意；
B．电压表可以测量用电器两端的电压，不符合题意；
C．电流表可以测量通过用电器的电流，不符合题意；
D．验电器可以检验物体是否带电，符合题意。
故选D。
7、B
【详解】根据题意知道，两个声控开关并联时互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，且开关要控制火线．A图中两开关均控制零线，这样不安全，故A不符合题意；B图中两开关均控制火线，且可以达到“行人不管从哪端进入，电灯都能接通电源发光”的目的，故B符合题意； C图中两开关均控制零线，这样不安全，故C不符合题意；D图中两只开关串联，只有同时闭合时灯才会发光，故D不符合题意；综上所述，只有符合题意，故选B．
8、B
【详解】由电路图可知，两个灯泡并联，电流表甲测干路电流，电流表乙测通过L2的电流；由题知，甲电流表的示数为0.6A，乙电流表的示数为0.2A，所以通过电路总电流为0.6A，通过灯L2的电流为0.2A，根据并联电路的特点可知：通过灯L1的电流：I1＝I﹣I2＝0.6A﹣0.2A＝0.4A．故ACD错误，B正确．
9、A
【详解】A．声音的传播需要介质，所以真空不能传声，故A正确；
B．物体振动我们不一定能听到声音，人耳只能听到频率在20～20000Hz的声音，所以振动频率在这范围之外的物体发出的声音，我们不能听见，故B错误；
C．我们能辨识不同人发出的声音，是因为每个人的音色不同，故C错误；
D．公路旁的声障墙，使汽车发出的噪声在传播过程中减弱，是在传播过程中减弱噪声，故D错误。
故选A。
10、B
【详解】A．我国家庭电路电压是220V，故A错误；
B．发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故B正确；
C．在更换灯泡时，一定要先断开电源开关后更换灯泡，故C错误；
D．家用保险丝熔断后用相同规格的铜丝代替，铜丝的熔点高，其熔断电流很大，不能起到保险作用，故D错误。
11、C
【解析】电熨斗将电能全部转化为内能，属于电热器。
12、D
【详解】A．推力做功
W总=Fs=50N×10m=500J，
故A正确，不符合题意；
B．克服物体重力做功
W有=Gh=100 N×3m=300J，
故B正确，不符合题意；
C．斜面的机械效率为
η==60%，
故C正确，不符合题意；
D．额外功
W额=W总-W有=500J-300J=200J，
物体与斜面之间的摩擦力
f==20N，
故D错误，符合题意。
二、填空题
13、2．5 222 222
【分析】知道一节干电池的电压为2．5V；
我国照明电路的电压为222V；
知道电流单位的换算关系：2A=2222mA．
【详解】由电学常识可知，一节干电池的电压为2．5V；我国照明电路的电压是222V；
流过家中节能灯的电流约为：2．2A=2．2×223mA=222mA．
故答案为2．5；222；222．
考点： 电压；电流的单位换算．
14、并 1.5 不高于36
【解析】马路上的路灯如果有坏的，并不影响其它路灯的正常工作照明，所以它们是并联的；
一节干电池的电压是1.5V；
对人体安全的电压为不高于36V；
15、-4
【详解】由图像可知，温度计分度值为1℃，位于0℃以下，因此温度为-4℃。
16、电风扇 电热水器
【详解】[1]一般情况下电风扇的功率比电热水器小，两个用电器消耗了同样多的电能，根据可知电风扇通电的时间长。
[2] 一般情况下电风扇的功率比电热水器小，通电时间相同，根据可知电热水器消耗的电能多。
三、实验题
17、D 对电表进行调零 连接电路时，开关没有断开 0.75 大 A
【详解】(1)①[1]三节干电池电压约为4.5V，小灯泡额定电压为2.5V，一般小灯泡功率较小不足1W，则可知滑动变阻器阻值不能过小，故选D；
②[2]要螺丝刀的目的是可对电表进行调零；
(2)[3]电压表应与小灯泡并联测量电压，电流表串联测量电流，滑动变阻器串联调节电路电流，故作图如下：
(3)[4]当接上最后一根线灯泡就发光，则可知连接电路时，开关没有断开；
(4)①[5]由表可知小灯泡额定电压为2.5V，额定电流为0.30A，则额定功率为：
P=UI=2.5V×0.30A=0.75W
[6]由表格可知，小灯泡两端电压越大，实际功率越大，灯泡越亮；
②[7]由于小灯泡电阻受温度影响，当电压越大时，小灯泡电阻越大，故由P=I2R可知，当P0=4P1，可得I0<2I1，故选A。
18、 开灯瞬间灯丝温度低电阻小 1.064 减小 发光二极管电能转化为光能的效率高（发光二极管发光效率高）
【详解】(1)[1]当滑动变阻器的滑片向右移动，电压表示数变小，由欧姆定律，电路的电流变小，故电路的电阻变大，故变阻器左下接线柱连入电路中与灯串联，如下所示：
。
(2)[2]灯的电阻随温度的升高（降低）而变大（小），开灯瞬间灯丝温度低电阻小，由欧姆定律，通过灯的电流较大，故小明正确连接完最后一根导线后，闭合开关，将灯烧坏，发现灯泡闪了一下不亮了。
(3)[3]当电压表的示数达到小灯泡的额定电压时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.28A，所以
则小灯泡的额定功率是1.064W。
(4)[4]根据表中数据，二极管在电压为2.6V时，电流为0.01A，根据欧姆定律，发光二极管的电阻为
同理，在电压分别为2.9V、3.2V、3.5V、3.8V时的电阻分别为：96.7Ω、64.0Ω、58.3Ω、42.2Ω，因二极管也越来越亮，故发光二极管的电阻随亮度增大而减小。
[5]因
所以
在相同电压下，通过发光二极管的电流较小，根据，发光二极管的功率较小，但因发光二极管电能转化为光能的效率η高（发光二极管发光效率高），故导致；因亮度由实际功率决定，即发光二极管却比小灯泡更亮一些。
19、质量 相同 两倍 不可以 质量 升高温度 相等 不相等 比热容
【详解】(1)[1][2][3]分析1、3或2、4两次实验数据可知，质量相同的水和煤油，加热相同的时间，吸收相同的热量，煤油升高的温度大约是水升高温度的2倍。
(2)[4][5][6]由控制变量法可知，质量和升高的温度相同时，比较吸收热量的多少，吸收热量越多，吸热能力越强，所以不可以认为50g的水比100g的水吸热能力小，50g的煤油比100g的煤油吸热能力小。
(3)[7][8][9]由表中数据可知，同种物质，物质吸收的热量与物质质量和升高的温度的乘积的比值是相同的，不同种物质，物质吸收的热量与物质质量和升高的温度的乘积的比值是不同的，该比值大说明物质的吸热能力强，物理学中为了描述物质的这种性质，引入了比热容。
四、作图题
20、
【详解】电流表相当于导线，串联在电路中，电压表相当于断路，并联在电路；
如图上方填入电流表，下方填入电压表，开关闭合后电流分别流经两个电阻，两电阻并联，如图：
21、
【详解】延长力F的作用线，由支点O向F的作用线做垂线，垂线段的长度就为F的力臂l，如图所示：
五、计算题
22、44Ω 484W 并 36W
【解析】（1）由电路图可知，当开关S1接通，温控开关断开时，两电阻串联，此时电路电阻较大，由P＝可知，电路电功率较小，此时汤锅处于保温状态；
当开关S1接通，“温控开关”也闭合时，只有电热丝R1工作，电路中电阻较小，电功率较大，此时汤锅处于加热状态时；
由P＝UI＝可得R1的电阻：
R1＝＝＝44Ω：
（2）汤锅处于保温状态时，R1与R2串联，因R1和R2均为电热丝，则保温功率：
P保温＝＝＝484W．
（3）因为左右两侧电热煎烤盘既可以同时使用，也可各自独立使用，互不影响，所以左右两烧烤盘电热丝的连接方式应为并联；
由P＝可得，右盘的电阻：
R右＝＝＝121Ω，
因串联电路中各处的电流相等，
所以，由P＝I2R可得，该右盘的实际功率只有324W时电路中的电流：
I＝＝＝A，
右盘和导线上消耗的总电功率：
P＝UI＝220V×A＝360W，
则导线上消耗的电功率：
P线＝P﹣P右实＝360W﹣324W＝36W．
23、 (1)；(2)；(3)。
【详解】(1)由可得，该灯泡正常发光的额定电流是：
；
(2)由得，电灯的电阻是：
；
(3)由题图可知，当开关S1、S2都闭合时，灯泡与电阻并联；由于电源电压恒为20V，所以此时灯泡正常发光；由可得， 干路的电流是：
；
由并联电路电流特点可知，流过电阻R的电流是：
；
由欧姆定律得，电阻R的阻值是：
。
答：(1)电灯的额定电流是；
(2)电灯的电阻是；
(3)电阻R的阻值是。
实验序号
电压表的示数U/V
电流表的示数I/A
小灯泡的亮度
①
1.0
0.20
较暗
②
2.5
0.30
亮
③
3.0
0.33
过亮
电压/V
2.6
2.9
3.2
3.5
3.8
小灯泡电流/A
0.23
0.24
0.25
0.27
亮度
微弱
弱
暗
较亮
亮
电压/V
2.6
2.9
3.2
3.5
3.8
二极管电流/A
0.01
0.03
0.05
0.06
0.09
亮度
弱
暗
较亮
亮
很亮
物质
实验次数
液体质量/g
升高的温度/℃
加热时间/s
水
1
50
9
10
2
100
5
10
煤油
3
50
19
10
4
100
10
10
额定电压
额定功率
220V
烧烤盘
汤锅
左盘
右盘
加热
保温
800W
400W
1100W
