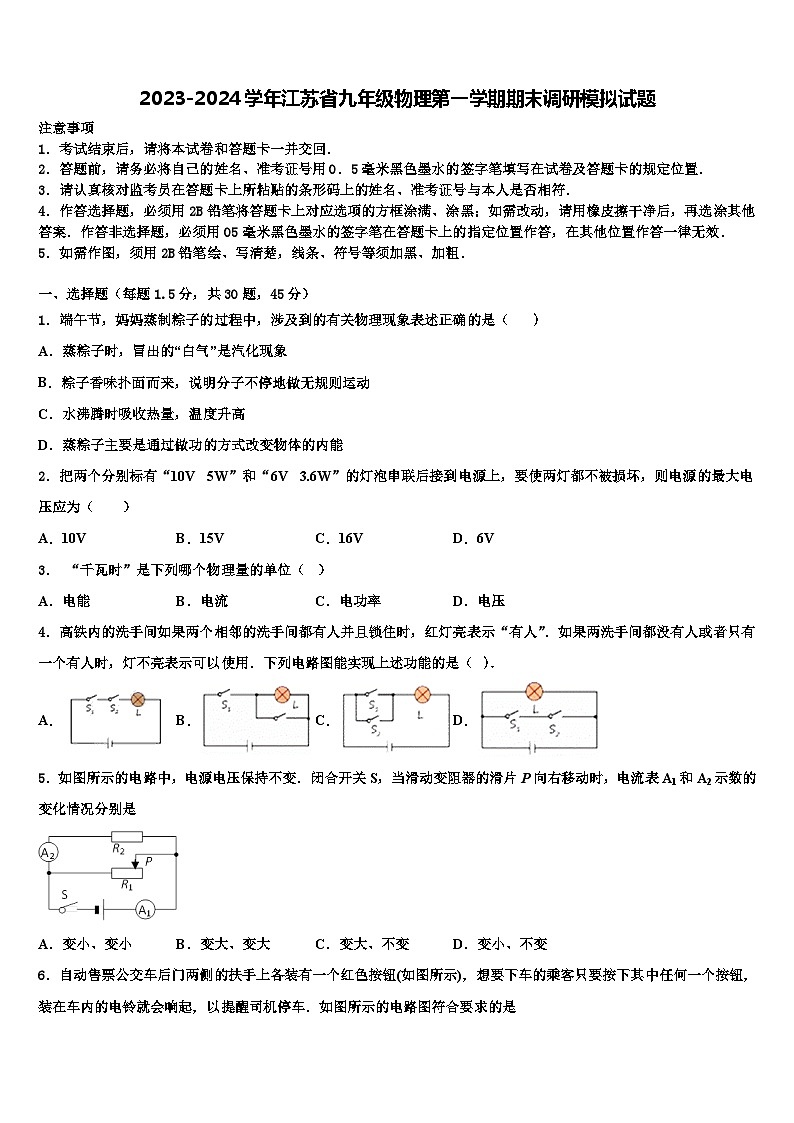

2023-2024学年江苏省九年级物理第一学期期末调研模拟试题

这是一份2023-2024学年江苏省九年级物理第一学期期末调研模拟试题，共21页。

2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．端午节，妈妈蒸制粽子的过程中，涉及到的有关物理现象表述正确的是（ ）
A．蒸粽子时，冒出的“白气”是汽化现象
B．粽子香味扑面而来，说明分子不停地做无规则运动
C．水沸腾时吸收热量，温度升高
D．蒸粽子主要是通过做功的方式改变物体的内能
2．把两个分别标有“10V 5W”和“6V 3.6W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为（ ）
A．10VB．15VC．16VD．6V
3． “千瓦时”是下列哪个物理量的单位（ ）
A．电能B．电流C．电功率D．电压
4．高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．下列电路图能实现上述功能的是（ ）．
A．B．C．D．
5．如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A1和A2示数的变化情况分别是
A．变小、变小B．变大、变大C．变大、不变D．变小、不变

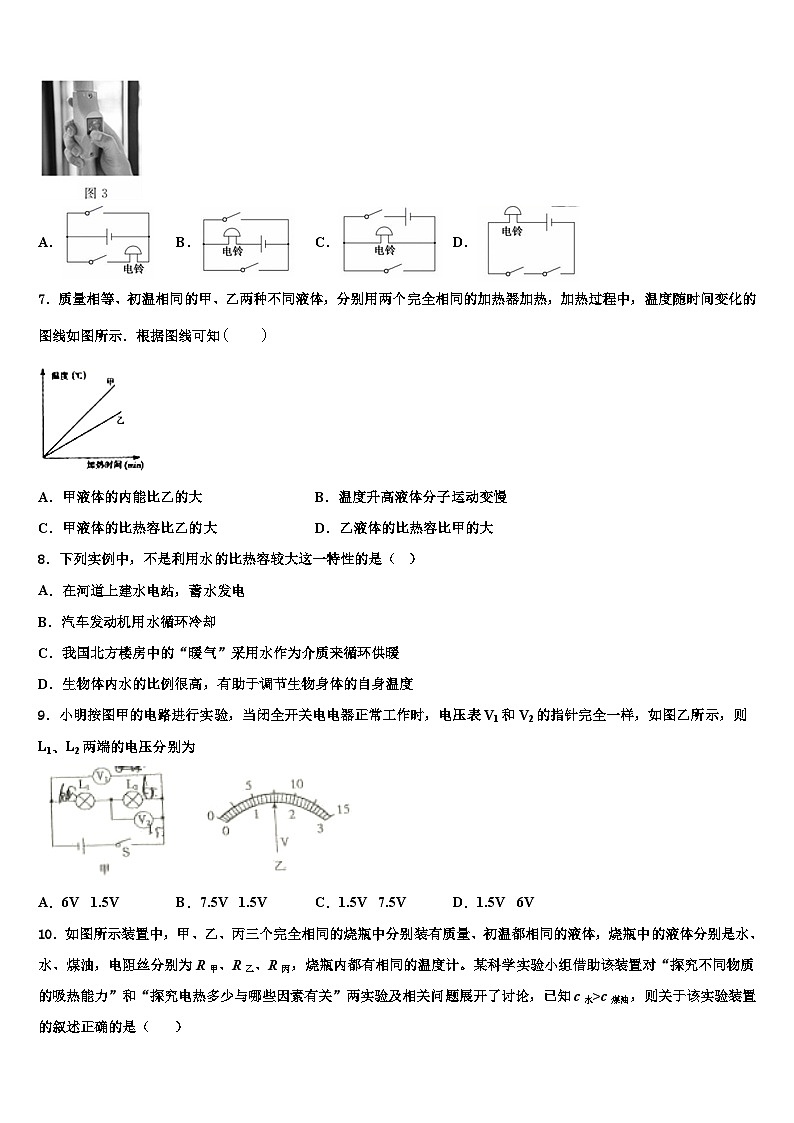

6．自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示)，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车．如图所示的电路图符合要求的是
A．B．C．D．
7．质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的图线如图所示．根据图线可知
A．甲液体的内能比乙的大B．温度升高液体分子运动变慢
C．甲液体的比热容比乙的大D．乙液体的比热容比甲的大
8．下列实例中，不是利用水的比热容较大这一特性的是（ ）
A．在河道上建水电站，蓄水发电
B．汽车发动机用水循环冷却
C．我国北方楼房中的“暖气”采用水作为介质来循环供暖
D．生物体内水的比例很高，有助于调节生物身体的自身温度
9．小明按图甲的电路进行实验，当闭全开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为
A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V

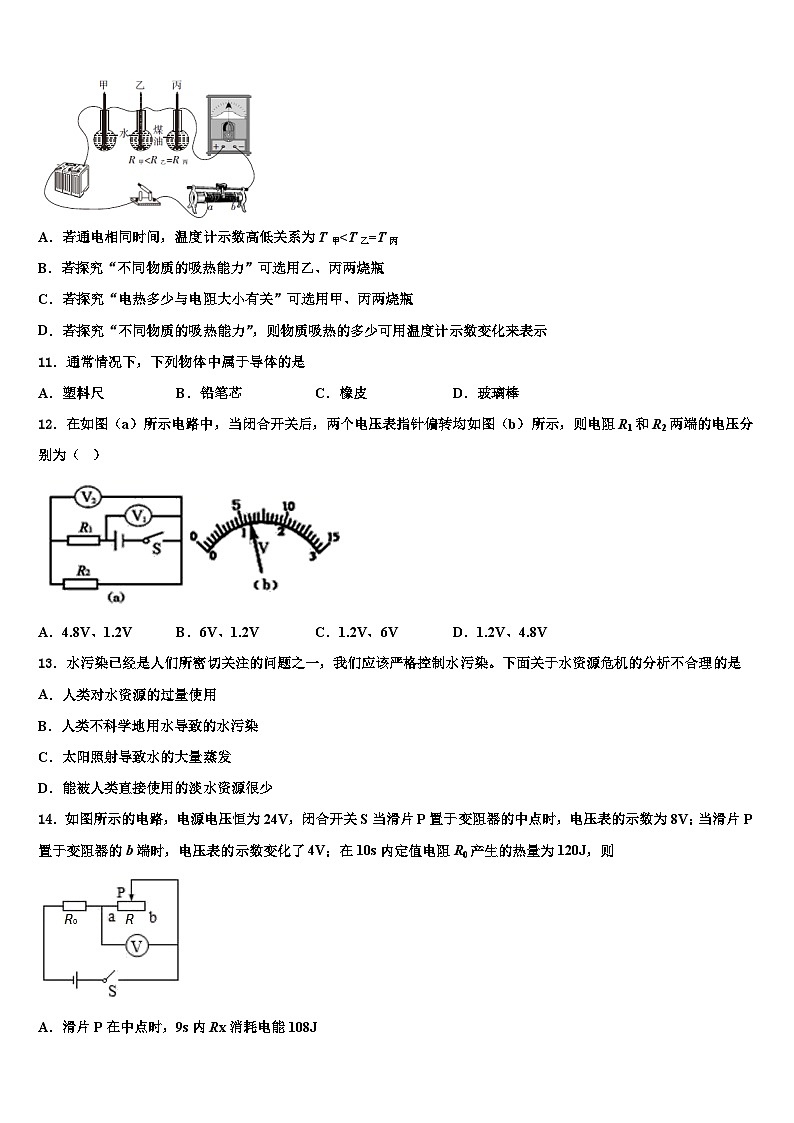

10．如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶中的液体分别是水、水、煤油，电阻丝分别为R甲、R乙、R丙，烧瓶内都有相同的温度计。某科学实验小组借助该装置对“探究不同物质的吸热能力”和“探究电热多少与哪些因素有关”两实验及相关问题展开了讨论，已知c水>c煤油，则关于该实验装置的叙述正确的是（ ）
A．若通电相同时间，温度计示数高低关系为T甲B．若探究“不同物质的吸热能力”可选用乙、丙两烧瓶
C．若探究“电热多少与电阻大小有关”可选用甲、丙两烧瓶
D．若探究“不同物质的吸热能力”，则物质吸热的多少可用温度计示数变化来表示
11．通常情况下，下列物体中属于导体的是
A．塑料尺B．铅笔芯C．橡皮D．玻璃棒
12．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V、1.2VB．6V、1.2VC．1.2V、6VD．1.2V、4.8V
13．水污染已经是人们所密切关注的问题之一，我们应该严格控制水污染。下面关于水资源危机的分析不合理的是
A．人类对水资源的过量使用
B．人类不科学地用水导致的水污染
C．太阳照射导致水的大量蒸发
D．能被人类直接使用的淡水资源很少
14．如图所示的电路，电源电压恒为24V，闭合开关S当滑片P置于变阻器的中点时，电压表的示数为8V；当滑片P置于变阻器的b端时，电压表的示数变化了4V；在10s内定值电阻R0产生的热量为120J，则
A．滑片P在中点时，9s内Rx消耗电能108J
B．开关闭合时，电路中的最小电流为1.5A
C．Rx前后两次功率之比为8:9
D．R0前后两次功率之比为4:3
15．额定功率相同的电烙铁、电风扇和电视机，让它们正常工作相同的时间产生的热量（ ）
A．电烙铁最多B．电风扇最多
C．电视机最多D．一样多
16．下面是晓丽从生活中收集到的一些光现象实例，以下说法正确的是
A．图甲隔着放大镜看物体，物体总是放大的
B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的
C．图丙凸透镜只能使平行于主光轴的光会聚
D．图丁有经验的渔民叉鱼时对着看到的鱼叉去
17．下列事例中通过做功的方式改变物体内能的是（ ）
A．用酒精灯加热烧杯中的水
B．放入热汤中的金属勺子变热
C．刀在磨刀石上摩擦后温度升高
D．冬天人们较喜欢通过晒太阳使身体暖和起来
18．如图科学家中，经过多年研究，最先得出电流跟电压和电阻之间的定量关系的是
A．欧姆
B．焦耳
C．瓦特
D．安培
19．如图l所示，静止在水平面上的物块，受水平拉力F作用，F随时间t的变化关系如图2所示，从t=0开始，小兵每隔2s记录的物块位置和时刻如图3所示，下列说法正确的是（ ）
A．0~4s内，物块受到的摩擦力为4N
B．8~l0s内，物块受到的摩擦力为6N
C．t=l0s时，物块的速度一定小于5m/s
D．若16s时撤去F，物块将做匀速直线运动
20．如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是
A．B．
C．D．
21．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连
22．通常情况下，你笔袋中的学习用品中属于导体的是
A．钢尺 B．橡皮 C．胶带纸 D．塑料笔套
23．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。据透露，中国下一艘很可能是电磁弹射航母，将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是
A．B．C．D．
24．有两只定值电阻分别标有“2A 10Ω”和“1A 5Ω”字样，若把它们串联起来使用，则电路两端允许加的最大电压是
A．10V B．15V C．30V D．25V
25．ɑ、b两个磁极之间有一个小磁针，小磁针静止时的指向如下图所示，则（ ）
A．ɑ是S极，b是N极B．ɑ是N极，b是S极C．ɑ、b都是N极D．ɑ、b都是S极
26．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池（ ）
A．相当于电路中的电源，电能转化为化学能
B．相当于电路中的用电器，电能转化为化学能
C．相当于电路中的电源，化学能转化为电能
D．相当于电路中的用电器，化学能转化为电能
27．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,这样的设计主要考虑下列哪一因素
A．使插头的造型更美观B．插入插座中可更稳固
C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地
28．如图所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从a端滑到b端的过程中，下列说法正确的是（ ）
A．两表示数均变小
B．电压表示数变大，电流表示数不变
C．电流表的示数变小
D．电压表的示数变小，电流表的示数不变
29．小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭．原因可能是
A．台灯的插头内短路B．插座处短路
C．台灯的灯座内短路D．台灯的开关内短路
30．将规格为“2.5V 0.3A”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是
A．L1的电阻大于L2的电阻B．两只灯泡实际功率相等
C．两只灯泡都正常发光D．L1的亮度比L2的亮度更小
二、填空题（每空1分，共10题，20分）
31．如图所示电路中，电电压为3V，R1和R2阻值相等.若断开S2闭合S1、S3，两电阻的连接方式为______(选填“串联或并联”)，若断开S1、S3，闭合S2，此时电压表示数为_______V
32．我国家庭电路的电压为_____，对人体的安全电压为_____。家庭电路电流过大的原因有：_____和_____。
33．我国家庭电路的电压为_________，对人体的安全电压为 __________________。
34．冬天的夜晚人们从身上脱下毛衣时常常有“火花”出现、这就是摩擦起电现象。摩擦起电是通过摩擦的方法_____（填“创造”或“转移”）了电荷。如图所示小明在探究“电荷的作用规律”时让abc三个小球都带上电荷，已知a小球是跟丝绸摩擦过的玻璃棒按触过的，验电器就是利用_____两个小球（选填“ab”“ac”或“bc”）间的作用规律来验证物体是否带电的。
35．小红在一个炎热夏日的中午去潇湘河边玩耍，他发现沙子烫脚，而河水却是凉凉的，这主要是因为水的比热容比沙石的比热容_____（填“大”或“小”）。
36．对物理量的准确测量是物理研究的一个重要方面，如甲所示，体温计的示数为_____℃，图乙物体的长度为_____cm。
37．按要求完成填空：

（1）如图﹣1，探究的是小球的动能与_____的关系实验。
（2）如图﹣2，将V字型的铝箔条水平架在针的顶端制成一个验电器，当带电的塑料棒靠近铝箔条的一端时，铝箔条会偏转是由于_____。
（3）如图﹣3，电阻箱的读数为_____Ω。
（4）如图﹣4，该实验证明电磁波存在的现象是_____。
38．一个条形磁体，磁性最弱的部分是___________ ，不小心将此 条形磁体从中间甩断后，其中的一截磁体有_________个磁极。
39．如图所示是四冲程汽油机的两个冲程，甲图显示的是汽油机的______冲程，乙图中是_____能转化为____能．
40．小东的妈妈在双十二生活节时，通过网购买了一台家用豆浆机，如图所示。到货后小东仔细观察了豆浆机的构造和工作过程，他发现，豆浆机外壳是塑料做成的，插头是三线插头，内部主要由电动机带动刀片转动，电加热管通电加热豆浆；豆浆机制作豆浆的过程是先加热，再打浆，然后加热煮熟。根据以上内容，请参照示例写出与以上情景有关的物理信息和对应的物理知识（不得与示例重复）。
示例：物理信息：外壳用塑料做成；
物理知识：塑料是绝缘体。
作答：物理信息：_________________。
物理知识：________________。
三、实验题（每空1分，共2题，15分）
41．如图所示，是莉莉同学“测量小灯泡电功率”的电路图，图乙是实物连接图，其中电源电压是4.5V，小灯泡的额定电压为2.5V。
(1)本实验的原理是_______________________。
(2)图乙已连接部分电路，请用画笔代替导线按照电路图将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大。
（______）
(3)莉莉同学连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______________。
A．电流表断路 B．小灯泡短路 C．小灯泡断路 D．滑动变阻器断路
(4)排除故障后，调节滑动变阻器的滑片P到图示位置时，电压表的示数如图丙所示，其示数为_____V；若他想测量小灯泡的额定功率应将图乙中的滑片P向_______（选填“C”或“D”）端移动，使电压表的示数为2.5V。
(5)莉莉同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丁所示的图像。根据图像信息，可算出小灯泡的额定功率是_________W。通过图像还可以发现灯丝的电阻是变化的，这一现象说明：_____________。
42．在探究“电动机为什么会转动”的实验中：
（1）如图，将一根导体置于蹄形磁铁的两极之间，未闭合开关前，导体静止不动，闭合开关后，导体运动，说明磁场对________有力的作用。
（2）保持磁场方向不变，改变导体中的电流方向，导体的运动方向________（“不变”或“改变”）。
（3）通电后导体AB运动的过程中，是把电能转化为________能的过程。
（4）如果将电源换成________，可以探究电磁感应现象。
四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压是3V，小灯泡的额定电压是2.5V，额定电流是0.2A。
求：(1)小灯泡的额定功率；(2)小灯泡正常发光时，滑动变阻器接入电路中的电阻。
44．在图所示的电路中，电源两端电压为6V且保持不变，电阻R2＝5Ω．当开关S闭合后，电流表的示数为0.4A．
求：
（1）电压表的示数U1；
（2）电阻R1消耗的电功率P1．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【解析】分析：（1）水蒸气遇冷会发生液化现象，液化是形成“白气”的原因；
（2）一切物质的分子都在不停地做无规则运动，这就是扩散现象；
（3）水沸腾时，继续吸热，温度保持不变；
（4）热传递、做功可以改变物体的内能．
解答：A、蒸粽子时，锅里不断冒出的“白气”是液化现象，不是汽化现象，说法错误；
B、粽子香味扑面而来，闻到阵阵香气，这是扩散的现象，说明分子在不停地做无规则运动，说法正确；
C、当水沸腾时，继续吸热，温度保持不变，说法错误；
D、蒸粽子主要是通过热传递改变物体的内能，说法错误．
故选B．
【点睛】考查了与热学有关的几个基本的知识点，注意了与实际例子的联系，重点是分子动理论，难点是“白气”的形成．
2、B
【详解】串联电路处处电流相等，为了不损坏灯泡，比较两电阻允许通过的最大电流，选其中较小的电流；然后先根据灯泡的铭牌，利用P=UI求出两灯泡的额定电流，利用求出电阻，再根据串联电路电阻的特点求出总电阻，利用欧姆定律求出电源电压的最大值。
两灯泡的额定电流分别为
两灯泡的电阻分别为
为了不损坏灯泡，所以串联电路的最大电流为
I=I2=0.5A
所以电源的电压为
故ACD不符合题意，B符合题意。
故选B。
3、A
【详解】千瓦时是电能的单位，电流的单位是安培，电功率的单位是瓦，电压的单位是伏。
故选A。
4、A
【详解】两个洗手间都有人并锁住时，灯亮；如果两洗手间都没有人或者只有一个有人时，灯不亮；由电路图可知，两开关都闭合时灯泡发光，符合题意，故A符合题意；
由电路图可知，两开关都闭合时灯不亮，且会发生电源短路，故BD不符合题意；
由电路图可知，闭合任意一个开关，灯泡都发光，不符合题意，故C不符合题意．
5、D
【详解】由图知道，R1和R2 并联，电流表A1测干路电流，电流表A2测R2支路电流，由于并联电路中支路与支路间互不干扰，所以，滑片P向右移动时，R2支路上电流不变，即电流表A2示数不变；此时滑动变阻器R1接入电路的阻值变大，由知道，R1支路电流变小，由并联电路的电流特点知道，总电流变小，即电流表A1 示数变小，故D符合题意。
6、B
【解析】按下任何一个下车按钮时电铃都会发声，说明两个开关并联共同控制电铃．
A．图中上面开关闭合后，会造成电源短路，故A不符合题意．
B．图中两个开关并联后共同控制电铃，即任何一个开关闭合后，电铃都会响起，故B符合题意．
C．图中两个开关若同时闭合，会造成电源短路，故C不符合题意．
D．两个开关串联，即两个开关必须同时闭合电铃才能发声，故D不符合题意．
答案为B．
7、D
【详解】A．两种液体虽然质量和初温度相同，但是不同物质，内能多少不能比较，故A错误；
B．物质温度升高内能增加，分子无规则运动更剧烈，故B错误；
CD．当加热时间相同时，甲的温度升高的快，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得快，它的比热容小，甲的比热容较小，乙的比热容较大，故D错误，C正确．
故选C．
8、A
【详解】A．在河道上建水电站，蓄水发电，是利用了水的机械能转化为电能，而不是利用水的比热容大，故A符合题意；
B．汽车发动机用水循环冷却，是因为水的比热容较大，在质量相同、升高相同的温度时，水吸收的热量多，冷却效果好，故B不符合题意；
C．冬天暖气设备用水作为介质来循环供暖，是因为水的比热容较大，在质量相同、降低相同的温度时，水放出的热量多，供热效果好，故C不符合题意；
D．生物体内水的比例很大，有助于调节自身的温度，是利用了水的比热容大的特点，故D不符合题意。
9、A
【分析】由图可知，电路是由两个电灯串联而成，电压表V1测的是总电压和电压表V2测的是L2两端的电压，这两个电压值是不会相等的，指针一样，说明选择的量程不同，然后根据串联电路电压的特点读出电压表的示数，然后计算出L1和L2两端的电压
【详解】由图可知,两个电灯串联,V1测电源电压,V2测L2两端电压,则V1的示数应大于V2的示数,而两表指针完全一样,说明V1选的是大量程,V2的是小量程,则V1的示数为7.5V,即电源电压为7.5V;V2示数为1.5V,则灯L2两端电压为1.5V；又因为串联电路两端电压等于各部分电压之和,所以灯L1两端电压为7.5V−1.5V＝6V.故选A.
10、B
【详解】A．图中，、、三个电阻串联，可知通过它们的电流和通电时间相同，又=，根据Q=Rt可得=，甲、乙、两个完全相同的烧瓶中分别装有质量、初温都相同的水，根据Q=cm知，乙烧瓶中的水比甲烧瓶中的水温度高，乙、丙烧瓶中是质量、初温都相同的水和煤油，因煤油的比热容比水的小，根据Q=cm知煤油的温度升得较高，即丙烧瓶中煤油的温度比乙烧瓶中水的温度高，故温度计示数高低关系为T丙>T乙>T甲，故A错误；
B．若探究“不同物质的吸热能力”，液体的种类得不同，质量、初温得相同，故应选乙、丙两烧瓶，故B正确；
C．探究电流通过导体产生的热量与电阻大小的关系，根据Q=Rt可知，应控制电流和通电时间相等，改变电阻，通电后给质量相同的同种液体加热，所以应比较甲、乙两瓶中温度计的变化情况，故C错误；
D．由A选项分析可知，=，乙、丙烧瓶中是质量、初温都相同的水和煤油，只要比较温度计示数高低即可判断其比热容大小，则物质吸热的多少可用温度计示数变化来表示是错误的，故D错误。
故选B。
11、B
【解析】根据常见的导体和绝缘体可知：塑料尺、橡皮、玻璃棒都不容易导电，是绝缘体；铅笔芯容易导电，是导体．故选B．
12、A
【详解】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压，因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V，所以，电阻R1两端的电压为：
U1=U-U2=6V-1.2=4.8V，
故选A。
13、C
【解析】尽管地球上的总水量很大，但是淡水资源却很不充足，其中可用的淡水量就更少，还不到总水量的1%，且分布又很不均匀，人类对水资源的过量使用，水被污染都是造成水资源的危机的原因，而水的蒸发是自然现象，不是造成水资源污染的原因。
故选：C。
14、C
【分析】结合电路图，理清电路的连接方式及电表的测量对象，根据串联电路分压规律可知滑片从中点到b端时，电压表示数将增大，因此电压表示数增大了2V，再利用串联电路的特点、欧姆定律及电功、电功率计算公式进行计算即可。
【详解】由电路图可知，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压U；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了4V，即滑片P置于滑动变阻器的b端时，电压表示数是8V+4V=12V，即移动滑片后，滑动变阻器两端的电压；由可得，定值电阻的阻值
A．滑片在中点时，电路中的电流
，
故9s内滑动变阻器R消耗的电能
，
故A项不符合题意；
B．当滑片在b端时，电路中的电流最小，电路中的最小电流
，
故B项不符合题意；
C．由P=UI可知，RX前后两次消耗的电功率之比
，
故C项符合题意；
D．由P=UI可知，R0前后两次消耗的电功率之比
，
故D项不符合题意。
15、A
【详解】因为各用电器的额定功率相同，由W=Pt可得，它们正常工作相同时间时，消耗的电能相同；电烙铁工作时将消耗的电能大部分转化为内能；电风扇工作时消耗电能，大部分转化为机械能；电视机工作时将大部分电能转化为声能、光能。所以，电烙铁产生的热量最多，故选A。
16、B
【解析】（1）物体只有在凸透镜的一倍焦距以内能得到正立、放大的虚像．（2）电视画面由光的三原色红、绿、蓝合成的．（3）凸透镜对所有的光线都有会聚作用．（4）人从水面上斜着看水中的鱼，看到鱼的虚像在鱼的上方，叉鱼时要对着虚像的下面叉去，才能叉到鱼．解：A、当物体在二倍焦距看到缩小的像；物体在一倍焦距和二倍焦距之间，能看到放大的像；物体在一倍焦距以内能看到放大的像，故A错误．B、电视画面由红、绿、蓝三种原色合成各种色光，故B正确．C、凸透镜能使所有的光线会聚，故C错误．D、鱼的实际位置在看到像的下面，有经验的渔民叉鱼时，要对着看到的鱼的下面叉去，故D错误．故选B．
17、C
【详解】A．用酒精灯加热烧杯中的水，是通过热传递改变物体内能的，故A不符合题意；
B．放入热汤中的金属勺子变烫，是通过热传递改变物体内能的，故B不符合题意；
C．刀在磨刀石上摩擦，克服摩擦做功，机械能转化为刀的内能，是通过做功的方式改变物体的内能，故C符合题意；
D．冬天人们较喜欢通过晒太阳使身体暖和起来，是通过热传递改变物体内能的，故D不符合题意．
18、A
【详解】A．德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即欧姆定律，符合题意；
B．焦耳通过实验得出电流产生的热量与电阻、电流和时间的关系，即焦耳定律，不符合题意；
C．瓦特制造出第一台有实用价值的蒸汽机，不符合题意；
D．安培发现了电流间的相互作用力，并提出了著名的安培定律，不符合题意。
19、C
【分析】由图丙确定物体在不同时间段的运动状态，根据匀速直线运动的时间段及图2，利用二力平衡条件确定摩擦力的大小。
【详解】由图3知，12到18s物体在相同时间内通过的路程相等，做匀速直线运动，由图2知，此时f=F=4N。
A．由图2知，0~4s内，物体受到的拉力F=2N，小于滑动摩擦力，所以此时物体应处于静止状态，所受静止摩擦力等于拉力等于2N，故A错误；
B．由图3知，8~10s内，物体处于运动状态，根据影响摩擦力大小的因素可知，摩擦力仍等于4N，故B错误；
C．由图3知，从10到12s时间内，物体的平均速度
而在这段时间内物体的拉力大于摩擦力，所以做加速运动，因此全程的平均速度应大于10s时的速度，故C正确；
D．若16s时撤去F，物体受摩擦力的作用将做减速运动，故D错误。
故选C。
20、D
【详解】A．由图可知，电流从正极出发，经开关S，灯泡L2、L1回负极，只有一条电流路径，故为串联电路；
B．由图可知，电流从正极出发，经灯泡L1、L2、开关S回负极，只有一条电流路径，故为串联电路；
C．图中电流从正极出发，经L1，开关、灯泡L2、回负极，也是只有一条电流路径，故为串联电路；
D．图中电路从正极出发，开始分支，一支流向灯泡L1，一支流向灯泡L2，然后共同经开关S回负极，故为并联．
故选D．
21、D
【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；
B．电视机待机时会消耗电能，B错误；
C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；
D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D正确。
22、A
【解析】常见的导体包括：人体、大地、各种金属、铅笔芯、酸碱盐的溶液等。题中四个选项中，只有钢尺是导体，塑料、胶带纸、橡皮都是绝缘体。故选A.
23、C
【详解】由题可知电磁弹射器工作原理：通电导体在磁场中受到力的作用。
A．奥斯特实验，通电导线周围存在磁场,磁场方向与电流方向有关，不符合题意；
B．闭合电路中部分导体切割磁感线产生感应电流，发电机原理，不符合题意；
C．通电导线在磁场中受到力的作用，电动机原理，符合题意，
D．通电螺线管磁性与匝数有关，不符合题意。
24、B
【解析】电路中最大允许电流为1A，则最大电压为Umax=Imax×R=1A×15Ω=15V
25、A
【详解】磁极间相互作用的规律是同名磁极相互排斥，异名磁极相互吸引；从图可知：a端和小磁针的N极相吸引，故a端是S极；b端和小磁针的S极相吸引，故b端是N极；综上，故A正确，BCD错误。
故选A。
26、B
【详解】在充电过程中，该手机电池在消耗便携式充电器的电能，那么该电池相当于电路中的用电器，把电能转化为电池的化学能，故选B。
27、D
【解析】插头制作的长一些，可以使用电器在与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。
故选D。
28、B
【详解】从图中可以看到，这是一个串联电路，当滑动变阻器R1的滑片P从a端滑到b端的过程中，R1接入电路的阻值大小不变，电路的总电阻不变，电源电压保持不变，根据可知，电路中的电流大小不变，即电流表示数不变；滑片P移动的过程中，电压表测量的电阻阻值大小在变大，根据可知，电压表的示数在变大。故选B。
29、C
【详解】A、若台灯的插头内短路，则插上插头后保险丝立即烧断，故A不符合题意；
B、若插座处短路，则没有插台灯时，保险丝就烧断，故B不符合题意；
C、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭；故C正确．
D、若台灯的开关处有短路，则台灯插头插入插座时，台灯立即发光，而室内所有电灯不会熄灭；故D错误．
30、D
【详解】根据 得的电阻为

L2的电阻为
串联到电路中电流为

的电功率为

L2的电功率为

的电功率小于L2的电功率，所以的亮度小于L2的亮度；
的正常电功率为

L2的正常电功率为
说明两灯泡都不能正常发光。
故选D。
二、填空题（每空1分，共10题，20分）
31、并联 1.5
【详解】若断开S2闭合S1、S3，则R1和R2并列连接在电源两端，即为并联；若断开S1、S3，闭合S2 ，R1和R2 依次连接即为串联，电压表测R1两端的电压；由于R1和R2 阻值相等，根据串联电路的分压特点知道，电压表示数是： .
32、220V 不高于36V 短路 用电器总功率过大
【详解】[1][2]由物理常识可知，一般照明电路的电压为220V，对人体的安全电压不高于36V；
[3][4]当电路中发生短路，电流直接通过导线，由于导线电阻很小，导致电流过大；家庭电路各用电器并联，当用电器总功率过大时，并联电阻变小，电路电流过大。
33、220 不高于36V
【详解】[1]家庭电路的电压为220V。
[2]对人体的安全电压是不高于36V。
34、转移 bc
【解析】摩擦起电不是创造了电荷，而是电荷从一个物体转移到另一个物体上，是通过摩擦的方法分开了电荷。
跟丝绸摩擦过的玻璃棒带正电荷，因此a小球也带正电荷，a与b吸引说明b带负电荷，b与c排斥说明c也带负电荷；
验电器是利用同种电荷相互排斥的原理制成的，与bc间的作用情况相同；
35、大
【详解】河水比沙子的比热容大，因此，相同质量的河水和沙子，在吸收相同的热量时，沙子的温度变化大，所以沙子温度高，河水温度低，故可以感觉到沙子烫脚，而河水却是凉凉的。
36、38.2 2.13
【解析】由图知道，在体温计上，1℃之间有10个小格，所以，此体温计的分度值为0.1℃；此时体温计的示数应是38.2℃；由图知道，刻度尺上1cm之间有10个小格，所以，此刻度尺的分度值是1mm；由于物体左侧所对刻度值是3.00cm，右侧所对刻度值是5.13cm，故物体的长度是：L=5.13cm-3.00cm=2.13cm。
37、速度 带电体吸引轻小物体 514 收音机出现杂音
【解析】（1）动能的大小跟质量和速度有关，实验中，小球的质量不变，球从斜面的不同高度由静止下滑，小球到达斜面底端时的速度不同，所以本实验探究的是小球的动能与速度的关系；
（2）当带电的塑料棒靠近铝箔条的一端时，铝箔条会偏转并且是向靠近塑料棒的方向转动，是因为带电体具有吸引轻小物体的性质；
（3）电阻箱的示数：0×1000Ω+5×100Ω+1×10Ω+4×1Ω＝514Ω；
（4）用导线让电池短路，并用导线在电池的任意一极不停摩擦，靠近打开的收音机，若出现杂音，则证明电磁波的存在。
38、中间 两
【详解】[1]条形磁体的两端磁性最强，磁性最弱的部分是中间。
[2] 任何磁体都有两个磁极，不小心将条形磁体从中间甩断后，其中的一截磁体有两个磁极。
39、压缩 内 机械
【详解】（1）由图甲可知，进气门、排气门关闭，活塞上行，所以是压缩冲程；
（2）乙图中进气门、排气门关闭，活塞下行，所以是做功冲程，在该冲程中将燃气的内能转化为活塞的机械能．
40、电加热管 电能转化为内能。
【详解】[1]电热加热管；
[2]电加热管通电时将电能转化为内能；
三、实验题（每空1分，共2题，15分）
41、P=UI C 2.2 C 0.5 灯丝的电阻与温度变化有关
【详解】(1)[1]本实验采用的是伏安法测量小灯泡电功率，实验原理是电功率的计算公式：P=UI。
(2)[2]要求滑片向右滑动时，变阻器接入电路的阻值变大，应使滑动变阻器接入电路的电阻丝变长，故变阻器要接A点，让它与电流表的“－”接线柱接好就可以了，如图所示：
(3)[3]由于电路的故障是电压表有示数，电流表无示数，灯泡不亮，故可判断是小灯泡处发生了断路，电流通过电压表与变阻器，而电压表的电阻很大，故它分得的电压也很大，所以电压表有示数，且接近电源电压，电流表的电流很小，指针及乎不动，故可以认为是没有示数，故ABD不符合题意，C符合题意。
故选C。
(4)[4]通过读图乙、丙可知，电压表选择的是小量程，分度值为0.1V，电压表的示数为2.2V。
[5]通过读图丙的示数，得2.2V，由于灯泡的额定电压为2.5V，故灯泡并没有正常发光，应该调节滑片，使灯泡的电压增大，所以应让变阻器的电阻减小才行，故滑片P应向C端移动。
(5)[6]通过图丁可以找出电压为2.5V时的电流是0.2A，故小灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
[7]通过图看出电压和电流的变化不是一条直线，而是一条曲线，即灯丝的电阻与温度的变化有关，随着电压的增大，灯丝的温度升高，其电阻对应变大。
42、通电导体 改变 机械 灵敏电流计
【详解】(1)[1]将一根导体置于蹄形磁铁的两极之间，未闭合开关前，电路中没有电流，导体静止不动，闭合开关后，电路中有电流，导体运动，说明磁场对通电导体有力的作用；
(2)[2]通电导体在磁场中的受力方向与磁场方向和电流方向有关，保持磁场方向不变，改变导体中电流方向，导体的运动方向改变；
(3)[3]通电导体在磁场中受力运动，将电能转化为机械能，据此制成了电动机；
(4)[4]实验中将电源换成灵敏电流表，若导体左右运动时，导体切割磁感线运动，导体中会产生感应电流，这种现象是电磁感应，其中导体相当于电源。
四、计算题（每题10分，共2题，20分）
43、（1）0.5W；（2）
【详解】(1)小灯泡的额定功率
P=U1I=2.5V×0.2A=0.5W
(2)小灯泡正常发光时，滑动变阻器两端电压
U2=U-U1=3V-2.5V=0.5V
滑动变阻器接入电路中的电阻
答：（1）小灯泡的额定功率为0.5W；（2）滑动变阻器接入电路中的电阻为。
44、4V 1.6W
【分析】分析电路图，两电阻串联，电压表测电阻R1两端的电压，电流表测电路中的电流；
（1）根据欧姆定律求R2两端的电压，根据串联电路电压的规律求电压表的示数；
（2）根据P=UI求电阻R1消耗的电功率．
【详解】两电阻串联，电压表测电阻R1两端的电压，电流表测电路中的电流；
（1）R2两端的电压：U2=IR2=0.4A×5Ω=2V，
根据串联电路电压的规律得到R1两端的电压：U1=U-U2=6V-2V=4V，
所以电压表的示数是4V；
（2）电阻R1消耗的电功率：P1=U1I=4V×0.4A=1.6W．
