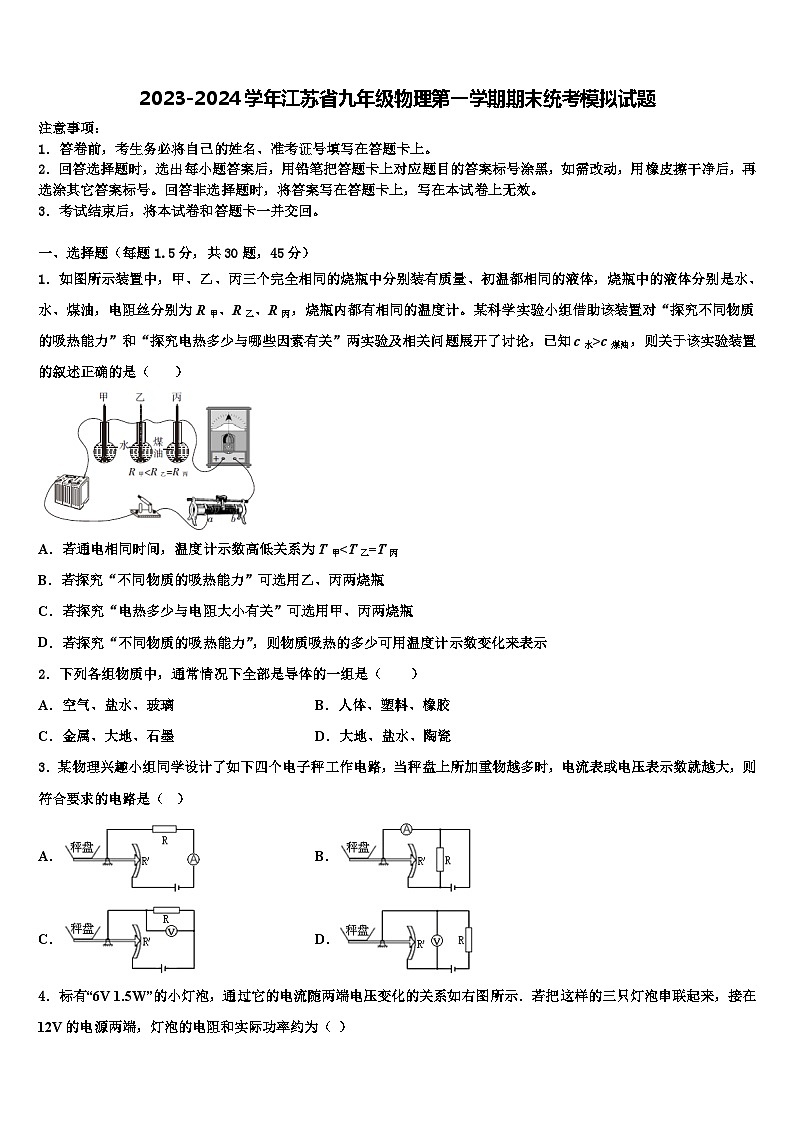

2023-2024学年江苏省九年级物理第一学期期末统考模拟试题
展开
这是一份2023-2024学年江苏省九年级物理第一学期期末统考模拟试题，共24页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶中的液体分别是水、水、煤油，电阻丝分别为R甲、R乙、R丙，烧瓶内都有相同的温度计。某科学实验小组借助该装置对“探究不同物质的吸热能力”和“探究电热多少与哪些因素有关”两实验及相关问题展开了讨论，已知c水>c煤油，则关于该实验装置的叙述正确的是（ ）
A．若通电相同时间，温度计示数高低关系为T甲B．若探究“不同物质的吸热能力”可选用乙、丙两烧瓶
C．若探究“电热多少与电阻大小有关”可选用甲、丙两烧瓶
D．若探究“不同物质的吸热能力”，则物质吸热的多少可用温度计示数变化来表示
2．下列各组物质中，通常情况下全部是导体的一组是（ ）
A．空气、盐水、玻璃B．人体、塑料、橡胶
C．金属、大地、石墨D．大地、盐水、陶瓷
3．某物理兴趣小组同学设计了如下四个电子秤工作电路，当秤盘上所加重物越多时，电流表或电压表示数就越大，则符合要求的电路是（ ）
A．B．
C．D．

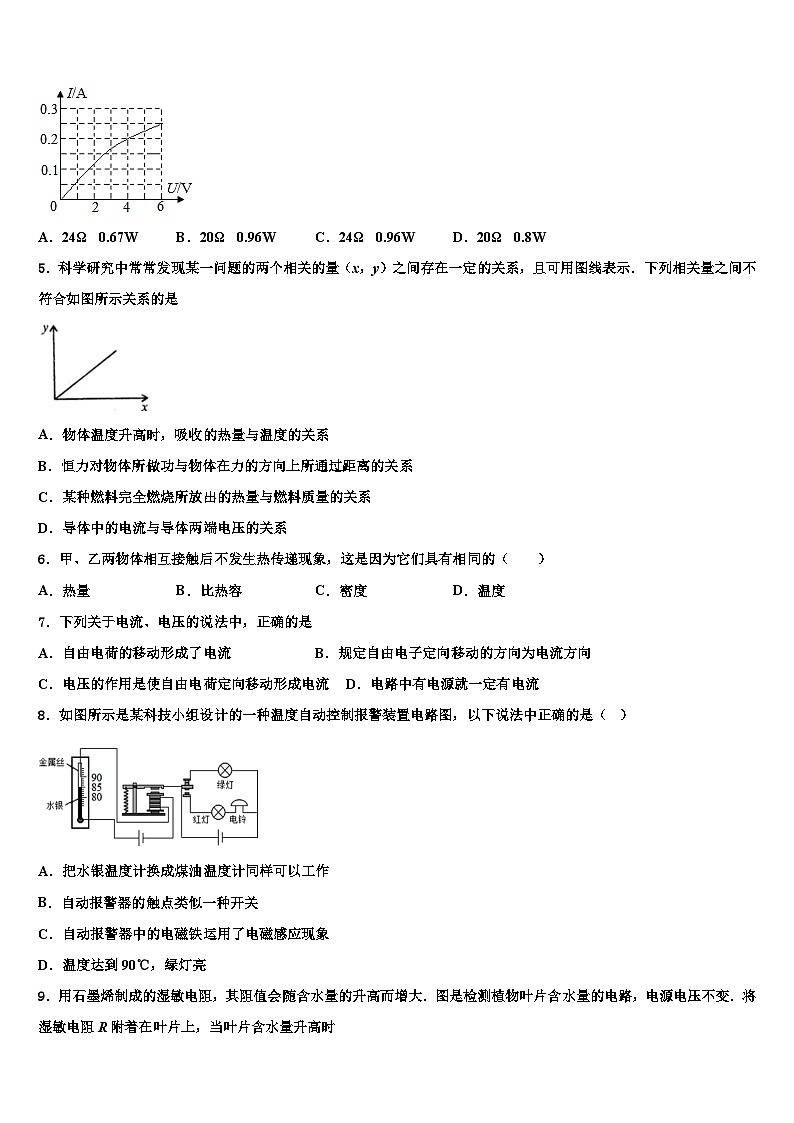

4．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（ ）
A．24Ω 0.67WB．20Ω 0.96WC．24Ω 0.96WD．20Ω 0.8W
5．科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是
A．物体温度升高时，吸收的热量与温度的关系
B．恒力对物体所做功与物体在力的方向上所通过距离的关系
C．某种燃料完全燃烧所放出的热量与燃料质量的关系
D．导体中的电流与导体两端电压的关系
6．甲、乙两物体相互接触后不发生热传递现象，这是因为它们具有相同的（ ）
A．热量B．比热容C．密度D．温度
7．下列关于电流、电压的说法中，正确的是
A．自由电荷的移动形成了电流B．规定自由电子定向移动的方向为电流方向
C．电压的作用是使自由电荷定向移动形成电流D．电路中有电源就一定有电流
8．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．温度达到90℃，绿灯亮

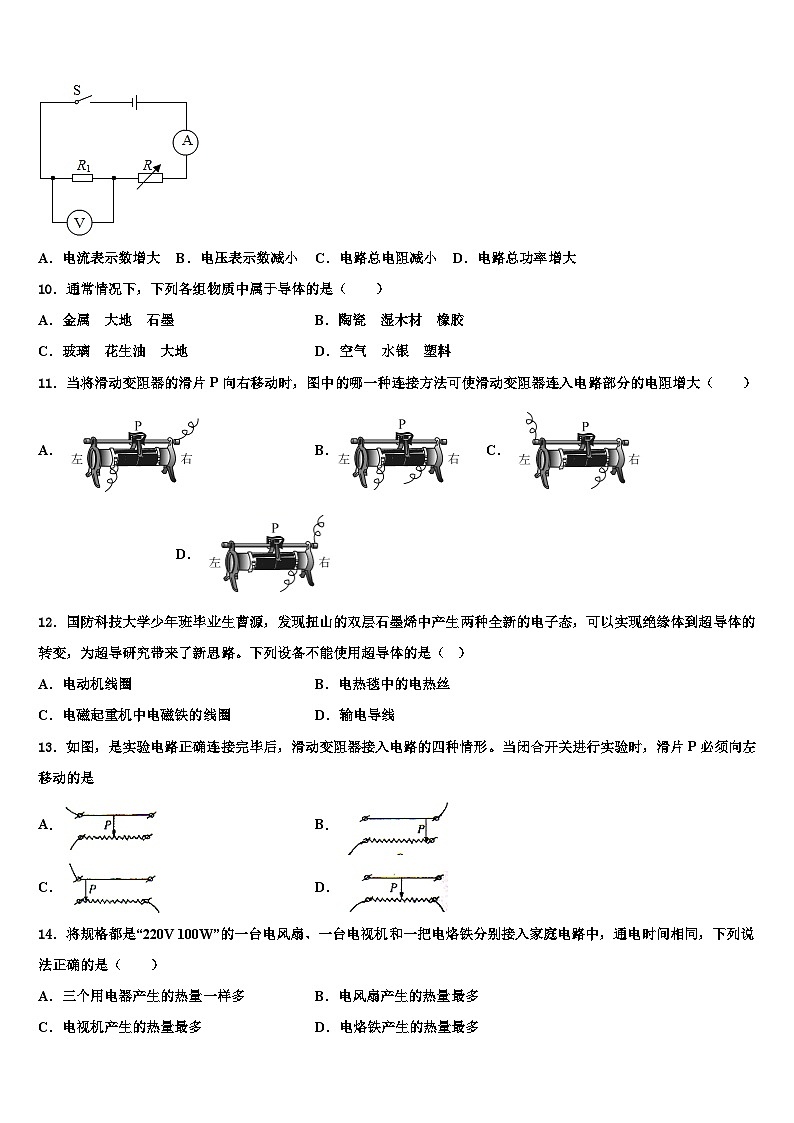

9．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大．图是检测植物叶片含水量的电路，电源电压不变．将湿敏电阻R附着在叶片上，当叶片含水量升高时
A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大
10．通常情况下，下列各组物质中属于导体的是（ ）
A．金属 大地 石墨B．陶瓷 湿木材 橡胶
C．玻璃 花生油 大地D．空气 水银 塑料
11．当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A．B．C．D．
12．国防科技大学少年班毕业生曹源，发现扭山的双层石墨烯中产生两种全新的电子态，可以实现绝缘体到超导体的转变，为超导研究带来了新思路。下列设备不能使用超导体的是（ ）
A．电动机线圈B．电热毯中的电热丝
C．电磁起重机中电磁铁的线圈D．输电导线
13．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。当闭合开关进行实验时，滑片P必须向左移动的是
A．B．
C．D．
14．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量一样多B．电风扇产生的热量最多
C．电视机产生的热量最多D．电烙铁产生的热量最多
15．我国独立自主建立的北斗卫星定位系统，可向全球免费提供全天候的高质量的定位、导航、测速和授时服务，定位精度10m，测速精度0.2m/s，授时精度10ns，该系统利用电磁波传递信息。下列关于电磁波说法正确的是
A．电磁波不能在玻璃中传播
B．所有电磁波的波长是相等的
C．电磁波频率越高，相同时间可以传输的信息越多
D．在真空中，电磁波的传播速度小于光的传播速度
16．下列有关电现象的说法中正确的是
A．验电器的工作原理是同种电荷互相排斥
B．摩擦起电是利用摩擦的方式创造电荷
C．电荷的移动形成电流
D．与丝绸摩擦过的玻璃棒带负电荷
17．小明学习了电学知识后，给简阳市交通局建议，在简阳中学校门口安装红绿指示灯，以不同颜色的变化保证行人的安全，据你对交通指示灯了解，可以推断出
A．红黄绿灯都是串联B．红灯与黄灯串联后再与绿灯并联
C．红黄绿灯没有关系D．红黄绿灯都是并联
18．下列说法中不正确的是
A．微波大致沿直线传播，因此微波通信要建很多中继站才能把信息传递到远方
B．卫星通信只需要3颗同步卫星就可以实现全球通信
C．光纤通信容量大，不受电磁干扰，保密性好，通信质量高，但传输距离短
D．利用因特网可实现资源共享和信息传递，还可进行远程教育、远程医疗等
19．如图所示，力对物体做功的是
A．用力搬石头，搬而末动
B．提着桶在水平路面上前进
C．用力将鸡蛋举高
D．手举杠铃静止不动
20．两个相同的容器分别装有甲、乙两种液体,用同一热源分别加热,液体温度与加热时间的关系如图所示,则
A．若甲、乙两种液体的质量相同，则甲液体的比热容小于乙液体的比热容
B．若甲、乙为同种液体，则乙液体的质量较小
C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多
D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比
21．POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )
A．B．
C．D．
22．下列四个等式中，符合并联电路特点的是（ ）
A．B．
C．D．
23．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路B．灯L2处短路
C．灯L1处断路D．灯L2处断路
24．家庭常用的电吹风既能吹冷风又能吹热风．下列电路中最符合电吹风工作要求的是（ ）
A．B．C．D．
25．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
26．小海将额定电压均为2.5V的小灯泡连接成如图所示的电路．当他闭合开关S后，发现两盏灯均不发光，电压表V1、V2均有示数且示数相同．若电路中只有一处故障，则出现的故障可能是（ ）
A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
27．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯
B．弯折铁丝
C．做功冲程
D．压缩空气点火
28．下列说法中正确的是（ ）
A．一杯水和半杯水的比热容不相等
B．0℃的水没有内能
C．物体的温度升高，内能增大
D．固体分子之间只存在引力
29．下列现象中，能说明分子在运动的是
A．扫地时，灰尘满屋B．煮饭时，米粒翻滚
C．炒菜时，满屋飘香D．洒水时，水雾飞舞
30．在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光
二、填空题（每空1分，共10题，20分）
31．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将质量为50kg的物体从斜面底端沿斜面匀速拉到顶端，拉力为150N。此过程中，拉力做的功是________J，拉力做功的功率是_______W， 斜面的机械效率是________% 。(g 取10N/kg)
32．中国南海海底探明有大量的“可燃冰”，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量可以使_____kg的水从20℃加热至70℃．[q煤气＝4.2×107J/kg，水的比热容c＝4.2×103J/（kg•℃）]
33．如图，在一个厚壁筒里放有一块浸透乙醚的棉花球，用力把活塞迅速向下压，棉花球会立即燃烧起来，此过程中，活塞对筒内气体 ____，气体的内能增加，这与四冲程汽油机的_______冲程的能量转化相同。
34．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均1kg的水和另一种液体进行对比实验，并用图象对实验数据进行了处理，如图所示，实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：______（选填“甲”或“乙”）物质为水，另一种液体的比热容为_____，这种液体在0～15min内放出的热量为______．
35．如图所示的电路中，电源电压不变，闭合开关S，将滑片P向左移动的过程中，示数始终不变的电表是_____（选填“A”、“V”或“A2”）。当滑片P停留在左端不动时，断开开关S，电压表V示数与电流表A示数的比值将_____（选填“变大”、“不变”或“变小”）
36．如图甲和乙所示分别是我国研发出首款新型空气动力汽车和小型低碳化未来汽车，甲是利用压缩空气膨胀推动活塞做功提供动力，这种车在开车时将空气的_____能转化为机械能，乙车顶部的巨型叶子实际上是一个高效光电转换器，它可将_____能转化为电能，以上能量的转化过程中，能的总量_____（填“变大”“变小”或“不变”）。
37．如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定．已知电源电压为8V，灯L1的电阻为16Ω，灯L2的电阻为12Ω，则甲电表的示数为_____，乙电表的示数为_____．
38．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______联；如果将开关S1、S2闭合，S3断开，则灯L1、L2______联。如果将开关S1、S2、S3都闭合，电路处于_______状态。
39．家里的电灯、电视、电冰箱等家用电器的连接方式是并联的。冬天的傍晚妈妈在电炉前烤火，小王做作业时觉得光线较暗，便打开了书桌上的台灯，此时他家电路的总电阻与未打开台灯前比较将_____（选填“增大”、“不变”或“减小”）。
40．如图所示，电源电压恒定不变，开关S由闭合至断开时，电压表示数________（选填“变大”“变小”或“不变”）。
三、实验题（每空1分，共2题，15分）
41．（1）如图所示，闭合开关后，用酒精灯给细铁丝加热。在铁丝温度逐渐升高并发红的过程中，观察电流表的示数__________（选填“变小”或“变大”）和小灯泡亮度变暗。你能得出的结论是______________。
（2）如图所示是学习物质的导电性一节中所做的实验，将废弃灯泡的玻璃外壳打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与LED串联接入电路中，此时LED不能发光；然后用酒精灯加热玻璃芯，当玻璃芯发黄变红时，LED发光。这个实验说明______________________。
42．小希用如图所示电路来探究串联电路的电压特点．
（4）在拆接电路时，开关必须_________．
（2）实验中最好选择规格_________（填“相同”或“不同”）的小灯泡．
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在下表中．分析实验数据，你可得到串联电路的电压特点是__________（用公式表示）
（4）小希进行多次实验的主要目的是__________（填序号）
①寻找普遍规律 ②减小实验误差
四、计算题（每题10分，共2题，20分）
43．如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.5A”，电源电压保持不变。
(1)小灯泡正常发光时的电阻；
(2)S1、S2都断开时，小灯泡L正常发光，求电源电压；
(3)S1、S2都闭合时，电流表示数变为0.9A，求R2的阻值；
(4)此电路功率的最大值。
44．常用的电压表是由小量程电流表G改装而成的，小量程电流表G也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA的小量程电流表G，其电阻Rg＝10Ω．图乙中将这只小量程电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于15V，这样A、B之间（虚线框内）就相当于一个量程为0～15V的电压表（图丙）。
（1）求串联的定值电阻R的大小。
（2）某次测量中，该电压表示数为12V，求此时通过小电流表G的实际电压大小。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．图中，、、三个电阻串联，可知通过它们的电流和通电时间相同，又=，根据Q=Rt可得=，甲、乙、两个完全相同的烧瓶中分别装有质量、初温都相同的水，根据Q=cm知，乙烧瓶中的水比甲烧瓶中的水温度高，乙、丙烧瓶中是质量、初温都相同的水和煤油，因煤油的比热容比水的小，根据Q=cm知煤油的温度升得较高，即丙烧瓶中煤油的温度比乙烧瓶中水的温度高，故温度计示数高低关系为T丙>T乙>T甲，故A错误；
B．若探究“不同物质的吸热能力”，液体的种类得不同，质量、初温得相同，故应选乙、丙两烧瓶，故B正确；
C．探究电流通过导体产生的热量与电阻大小的关系，根据Q=Rt可知，应控制电流和通电时间相等，改变电阻，通电后给质量相同的同种液体加热，所以应比较甲、乙两瓶中温度计的变化情况，故C错误；
D．由A选项分析可知，=，乙、丙烧瓶中是质量、初温都相同的水和煤油，只要比较温度计示数高低即可判断其比热容大小，则物质吸热的多少可用温度计示数变化来表示是错误的，故D错误。
故选B。
2、C
【解析】根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断。
【详解】通常情况下常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等；
A．空气、玻璃属于绝缘体，盐水属于导体，故A不符合题意；
B．塑料、橡胶属于绝缘体，人体属于导体，故B不符合题意；
C．金属、大地、石墨均属于导体，故C符合题意；
D．大地、盐水属于导体，陶瓷属于绝缘体，故D不符合题意。
故选C。
3、D
【解析】ACD．由电路图可知，R与R′串联，当秤盘上所加重物越多时，在杠杆的作用下滑片上移，接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，由可知，R两端的电压变小，所以，A图中电流表的示数变小、C图中电压表的示数变小，因串联电路中总电压等于各分电压之和，所以，R′两端的电压变大，即D图中电压表的示数变大，故A、C不符合题意，D符合题意；
B．由电路图可知，R与R′并联，电流表测R′支路的电流，当秤盘上所加重物越多时，在杠杆的作用下滑片上移，接入电路中的电阻变大，电路的总电阻变大，因并联电路中各支路两端的电压相等，所以，由可知，R′支路的电流变小，即电流表的示数变小，故B不符合题意。
4、D
【详解】小灯泡的电流随两端电压变化的关系如题图所示，不成正比，这样的三只灯泡串联起来，接在12V的电源两端，则每只灯泡两端的电压为U=4V，由图知，通过的电流为I=0.2A，灯泡的电阻为R=U/I=4V/0.2A=20Ω，实际功率P=UI=4V×0.2A=0.8W．
故本题正确选项是D．
5、A
【详解】由图象知道，两个相关的量（x，y）之间是正比关系．由Q=cm△t知道，对于同种物质，在比热容相同，质量相同时，吸收热量Q才与温度的升高值成正比，故A不符合图像；
由W=Fs知道，力对物体所做功与物体在力的方向上所通过距离成正比，故B符合图像；
同种燃料热值相同，由Q=mq知道，放出的热量与质量成正比，故C符合图像；
同一导体电阻一定，通过的电流与导体两端电压成正比，故D符合图像；
故选A。
6、D
【详解】发生热传递的条件是必须要有温度差，这样热量才可以从高温物体传向低温物体。两个物体相互接触后不发生热传递现象，这是因为它们具有相同的温度；与它们的热量、比热容、密度等没有关系，故ABC不符合题意，D符合题意。
故选D。
7、C
【解析】A.电荷的定向移动形成了电流，故A错误；
B.规定正电荷定向移动的方向为电流方向，故B错误；
C.电压的作用是产生电流；即电压的作用是使自由电荷定向移动形成电流；故C正确；
D. 电路中有电源不一定有电流，要想有电流，电路还必须闭合；该选项说法不正确；
故选：C。
8、B
【详解】A．水银是金属，能够导电，温度达到预定值时可以接通电路，煤油是绝缘体，换成煤油温度计不能工作，故A错误；
B．自动报警器的触点是在电磁继电器的控制作用下的一个开关，故B正确；
CD．温度自动报警器的原理是当温度达到90℃时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响、红灯亮，起到报警作用，电磁铁是运用电流的磁效应，故CD错误。
故选B。
9、B
【详解】由电路图知道，电路是由湿敏电阻R和定值电阻R0串联构成的，电压表测R0两端的电压，当叶片含水量升高时，湿敏电阻的阻值增大，根据R总=R0+R知道，电路总电阻增大，又由且U不变知道，电路中电流减小，即电流表的示数减小；由U=IR0知道，R0两端的电压减小，即电压表的示数减小；而由知道，电路总功率减小，故只有B正确．
10、A
【详解】金属、大地、石墨、湿木材、水银都属于导体，陶瓷、橡胶、玻璃、花生油、空气、塑料都属于绝缘体，故应选A．
11、A
【详解】滑动变阻器的接线方式是一上一下，如果同接上面两个接线柱，则变阻器的电阻丝未接入电路，接入电路的阻值为0；如果同接下面两个接线柱，则变阻器以最大值接入电路；在正确地接线后，如果滑片向远离下接线柱端移动，则变阻器接入电路的阻值增大；滑片靠近下接线柱端，则变阻器接入电路的阻值减小。
故选A。
12、B
【详解】超导体的电阻为零，电流流过超导体时不会产生热量，凡是利用电流热效应工作的设备，都不能使用超导体，电热毯就是利用电流热效应工作的，它不能使用超导体。电动机线圈、电磁起重机中电磁铁的线圈、输电导线与电流的热效应无关，可以使用超导体。故A、C、D项不符合题意，B项目符合题意。
故选B。
13、B
【详解】A．左部分电阻串联入电路，滑片向左移动电阻减小，向右移动电阻增大，滑片P可左右移动，故A错误；
B．左部分电阻串联入电路，因滑片已滑到最右端，进行实验时滑片只能向左移动，故B正确；
C．左部分电阻串联入电路，因滑片已滑到最左端，进行实验时滑片只能向右移动，故C错误；
D．滑动变阻器接入方式错误，这样接入滑动变阻器阻值为一定值，无论怎样滑动滑片，回路中电流不变，故D错误。
14、D
【分析】分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W=Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器。
【详解】∵U=220V，
∴三种用电器的实际功率：
P=P额=100W；
又∵W=Pt
∴三种用电器消耗的电能相同；
∵电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能。
∴产生热量最多的是电烙铁。
故选D。
15、C
【详解】A．电磁波能在玻璃中传播，故A错误；
B．所有电磁波的波速是一定的，波长λ与频率f成反比，因此各种电磁波的波长是不相等的，故B错误；
C．从信息理论角度分析可知：作为载体的无线电波，频率越高，相同时间内传输的信息就越多，故C正确；
D．无线电波和光分别是电磁波的其中一类，而所有电磁波的波速是一定的，在真空中，它们的传播速度相等，故D错误。
16、A
【详解】A．验电器是通过观察金属箔片是否张开角度来检验物体是否带电的，金属箔片张开角度是由于同种电荷相互排斥造成的，故A正确；
B．摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误；
C．电荷的定向移动才会形成电流，故C错误；
D．与丝绸摩擦过的玻璃棒失去电子带正电，故D错误．
17、D
【详解】交通信号灯由红、绿、黄三种种颜色的灯组成，且每个灯可以单独点亮，所以三个灯应并联．故D符合题意．
18、C
【详解】A、地球是圆的，而微波沿直线传播，因此需要设置微波中继站，将信号接力传递下去，故A说法正确．
B、通信卫星大多是相对地球“静止”的同步卫星，在地球周围均匀地配置3颗同步通信卫星，就覆盖了几乎全部地球表面，可以实现全球通信，故B说法正确．
C、光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕潮、能量损耗少使，激光通信能传播很远，并且能提高通信质量．等优点，故C说法不正确；
D、人们可以通过互联网进行远程教育、远程医疗会诊、打IP电话、查阅资料、发送电子邮件等，故D说法正确．故选C
19、C
【详解】A．用力搬石头，搬而末动，有力作用在石头上，石头在力的作用下没有通过距离，所以力对物体没有做功，故A不符合题意．
B．提着桶在水平路面上前进，人给水桶的力向上，水桶向上没有通过距离，所以力对物体没有做功，故B不符合题意．
C．用力将鸡蛋举高，人给鸡蛋的力向上，鸡蛋向上移动了距离，所以力对物体做功，故C符合题意．
D．手举杠铃静止不动，手给杠铃的力向上，杠铃没有移动距离，所以力对物体没有做功，故D不符合题意．
20、A
【解析】A、由公式Q吸=cm△t变形可得：，由图象可知，质量和吸收的热量都相同的甲、乙两种液体，甲液体升高的温度高，所以甲比乙液体的比热容小，故A正确；
B、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，则甲、乙的比热容相同，由图象可知，吸收相同热量时，甲液体升高的温高，所以甲比乙液体的质量小，故B错误；
C、由题意可知，同一热源分别加热，加热相同的时间，甲与乙液体吸收的热量相同，故C错误；
D、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，比热容相同，吸收相同的热量，则液体的温度变化与它们的质量成反比，故D错误。
故选A。
21、C
【详解】带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，说明POS刷卡机读出信息原理是电磁感应现象。
A．如图反映通电导线周围存在着磁场，故A不符合题意；
B．如图电路中有电源，是通电导体在磁场中受力运动，故B不符合题意；
C．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应，故C符合题意；
D．如图是一个电磁铁，说明电能产生磁，故D不符合题意。
22、C
【分析】在并联电路中：总电阻的倒数等于各并联电阻倒数之和；各支路两端的电压都相等且等于电源电压；干路上的电流等于各支路电流之和；导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
【详解】A．在并联电路中，总电阻的倒数等于各并联电阻倒数之和，即
则A不符合并联电路的特点；
B．在并联电路中，各支路两端的电压都相等且等于电源电压，即
则B不符合并联电路的特点；
C．在并联电路中，干路上的电流等于各支路电流之和，即
则C符合并联电路的特点；
D．在并联电路电压相等，由欧姆定律可知
则D不符合并联电路的特点。
故选C。
23、B
【详解】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；由图可知，电路为串联电路，电压表测量L1两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压6V，所以L2处短路。
故选B。
24、A
【解析】根据题意，电吹风既能吹冷风又能吹热风，所以电机与电热丝应并联，且为了使电热丝不会烧坏，在其发热时，电机必须工作．
A图，干路开关S1闭合时，电机工作吹冷风，再闭合S2时，电热丝工作，吹热风，故A符合题意；
B图，S1闭合，S2断开时，电热丝单独工作，会烧坏，故B不符合题意；
C图，S1闭合时，电机与电热丝串联，当S2再闭合时，电热丝被短路，电机单独工作，但在实际电路中，很少会这样设计电路，因为S2闭合到断开两种状态时，电机的工作电压变化大，可能不会正常工作，故C不符合实际；
D图，S1闭合时，电机与电热丝串联，当S2再闭合时，电机被短路，电热丝单独工作，故D不符合题意；
故选A．
点睛：重点是并联电路特征的应用，特别是理解电吹风吹热风时，电动机必须工作，即电热丝不可以单独工作，所以设计电路时，电动机所在支路不用设置开关，电动机由干路开关控制即可．
25、D
【详解】由电路图可知，灯泡与滑动变阻器串联，且电压表测量滑动变阻器电压，当滑片向左滑时，接入电阻变小，电流变大，则灯泡变亮；由坐标图可知，当电流为0.4A时，灯泡电压为1V，由欧姆定律计算可得灯泡此时电阻为2.5；总电压为3V，则当电压表示数为2.5V时，灯泡电压为0.5V，由坐标图可知此时电流为0.3A，则功率 ；小灯泡正常发光时电压为2.5V，由坐标图得电流为0.5A，总电压为3V，则滑动变阻器电压为0.5V，其功率为 ．
26、B
【分析】由实物图分析电路的连接方式，再根据各选项故障分析电压表的示数情况．
【详解】由实物图知，两灯串联在电路中，电压表V1测电源电压，V2测L1两端电压，两盏灯均不发光，电压表V1、V2均有示数且示数相同，且电路中只有一处故障．
A、闭合开关，若灯L1短路，则V2无示数，V1有示数，不合题意；
B、闭合开关，若灯L1断路，电压表V2串联入电路中，示数几乎等于电源电压，所以两电压表示数都等于电源电压，符合题意；
C、闭合开关，若灯L2短路，L1应会发光，不符合题意；
D、闭合开关，若灯L2断路，电压表V2无示数，V1有示数，不符合题意．
故选B．
27、C
【详解】A．滑下滑梯过程是摩擦生热，该过程中消耗了机械能，产生了内能，故是将机械能转化为内能的过程，故A不符合题意；
B、D．弯折铁丝过程、压缩点火都是通过做功改变内能，是将机械能转化为内能的过程，故B、D不符合题意；
C．内燃机做功冲程过程是消耗内能，产生机械能，故是将内能转化为机械能的过程，故C符合题意．
28、C
【详解】A．比热容是物质的一种特性，其大小与物质的种类和状态有关，与质量无关；一杯水和半杯水的相比，物质的种类和状态不变，其比热容相等，故A错误；
B．一切物体都具有内能，0℃的水有内能，故B错误；
C．物体温度升高，分子运动剧烈，内能增加，故C正确；
D．固体分子之间既存在引力又存在斥力，故D错误。
故选C。
29、C
【解析】A、扫地时，灰尘在空中飞扬，是宏观物体的机械运动，不是分子在运动，分子运动是肉眼看不见的，故A不符合题意；
B、煮饭时，米粒翻滚是米粒做机械运动，不属于分子运动，故B不符合题意；
C、炒菜时，芳香油分子不停地做无规则运动，扩散到空气中，由于炒菜时温度很高，所以分子的扩散速度加快，故“满屋飘香”，故C符合题意；
D、洒水时，水雾飞舞是空气中的小水滴做机械运动，不属于分子运动，故D不符合题意。
30、D
【详解】由电路图知道只要闭合S1，就会造成短路，故AB错误；S1，S2都断开，电路中只有L1，且发光，故C错误；闭合S2，断开S1，L1，L2并联，且都发光，故D正确．
二、填空题（每空1分，共10题，20分）
31、450 75 66.67
【分析】利用计算该过程拉力F做的功；利用求出有用功；利用求拉力做功功率；斜面的机械效率等于有用功与总功之比。
【详解】[1] 斜面长s=3m，拉力F做的功
[2]拉力的功率
[3]物体的重力
，
已知斜面高h=0.6m，则有用功
则斜面的机械效率
32、2000
【详解】1kg煤气完全燃烧放出的热量：Q放＝mq＝1kg×4.2×107J/kg＝4.2×l07J，1kg“可燃冰”完全燃烧放出的热量：Q放′＝10Q放＝10×4.2×107J＝4.2×l08J；由题知，Q吸＝Q放′＝4.2×108J，水的质量：m＝＝2000kg．
33、做功 压缩
【详解】[1]下压活塞时，活塞对筒内的空气做功，机械能转化为空气的内能，使其气体的内能增加，温度升高，当温度升高达到棉花的着火点时，筒内棉花燃烧起来；
[2]四冲程汽油机的压缩冲程是活塞压缩气体做功，机械能转化为气缸内物质的内能，所以压缩冲程能量转化形式与此过程的能量转化形式相同；
34、甲 2.1×103J/（kg•℃） 4.2×104J
【解析】（1）时间相等时，两种液体放出的热量相等，由图示可以看出，乙液体的温度降低的快，甲液体温度降低慢；利用热量的计算公式Q吸=cm△t可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得快，它的比热容小；所以，甲液体的比热容大，所以若A、B两种液体中，一种液体是水，则这种液体一定是甲液体，由图可知：液体的初温是20℃，加热15分钟后甲液体的末温是40℃，则水放出的热量：Q放=c水m水（t水﹣t0）=4.2×103J/（kg•℃）×m×（60℃﹣40℃）；（2）由题知，而水和液体的质量相同，即m水=m乙，c水m水△t=c乙m（60℃﹣20℃）=4.2×103J/（kg•℃）×m×（60℃﹣40℃），解得c乙=2.1×103J/（kg•℃）；（3）读图可得，乙在15min内由60℃降低到20℃，降低的温度是60℃﹣20℃=40℃，所以乙放出的热量Q放=cm△t=2.1×103J/（kg•℃）×kg×40℃=8.4×104J．
【考点定位】探究比热容的实验
35、V 变大
【解析】[1]由电路图可知，R1、R2并联，电压表测电源的电压，电流表A测干路电流，A1测R1支路的电流；因电源的电压不变，所以，滑片移动时电压表的示数不变；将滑片P向左移动的过程中，滑动变阻器接入电路的电阻变大，由I＝可知，该支路的电流变小，即电流表A1的示数变小；因并联电路各支路独立工作、互不影响，所以，R2支路的电流不变，因并联电路干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小；
[2]当滑片P移至左端时，断开开关S，电压表仍侧电源的电压，即电压表的示数不变，而此时R2支路断路，电流表A只测通过滑动变阻器的电流，所以电流表A的示数变小，故电压表V示数与电流表A示数的比值将变大。
36、内 太阳（光） 不变
【详解】[1]空气膨胀推动活塞运动，属于空气的内能转化为机械能。
[2]光电转换器是将太阳能转化为电能。
[3]由能量守恒可知，在转化过程中，能的总量不发生变化。
37、0.5A；8V
【解析】试题分析：先根据电流表和电压表的连接特点判断出两个表分别是什么电表，再由欧姆定律计算．
电流表要串联使用，电压表要并联使用，乙表与L1并联，则乙表为电压表；
两个灯泡都亮，则甲表为电流表（若为电压表，则L1中无电流，不亮），且测L1中的电流，此时两个灯泡的关系为并联，由并联电路的电压特点知，两个灯泡得到的电压都为8V，所以甲的读数为L1中的电流I===0.5A，电压表的读数为8V．
故本题答案为：0.5A；8V．
考点：电流表的使用；电压表的使用；并联电路的电压规律；欧姆定律
点评：本题考查了电压表电流表的使用特点、并联电路的电压特点和欧姆定律的应用．解题的关键是先判断出两个电表是什么电表．
38、串 并 短路
【详解】[1]由图可知，仅将开关S3闭合，S1、S2断开，根据串联电路的特点知，灯L1、L2串联。
[2]由图可知，将开关S1、S2闭合，S3断开，根据并联电路的特点知，灯L1、L2并联。
[3]由图可知，将开关S1、S2、S3都闭合，电流从电源正极出发，通过S1、S2、S3回到电源负极，造成电源短路，故电路处于短路状态。
39、减小
【详解】因为并联电路总电阻的倒数等于各支路电阻倒数之和，所以并联电路中，支路越多，总电阻越小；又因为家庭电路中各用电器互不影响，打开了书桌上的台灯，即照明电路中每多开一盏灯，电路中的总电阻将减小。
40、变大
【详解】由电路图可知，灯与串联，电压表与灯并联，当开关闭合时，电压表测灯两端的电压，根据串联电路分压可知，此时电压表的示数小于电源电压；当开关断开时，灯断路，电压表与灯串联形成闭合电路，此时，电压表显示电源电压，又电源电压恒定不变，故开关S由闭合至断开时，电压表示数变大。
三、实验题（每空1分，共2题，15分）
41、变小 金属导体的电阻随温度升高而增大 导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化
【详解】(1)[1][2]用酒精灯给铁丝加热，由于铁丝温度升高，可以观察到电流表的示数变小，小灯的亮度逐渐变暗，表明金属导体的电阻随温度升高而增大；
(2)[3]常温下，玻璃是绝缘体，利用灯头把玻璃芯与LED串联接入电路中，此时LED不能发光；玻璃芯被加热到发黄变红时，使电路连通，LED能发光；说明常温下的玻璃是绝缘体，高温下的玻璃变成了导体；即导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化。
42、断开 不同 UAC=UAB+UBC ①
【详解】任何电学实验，在连接或拆接电路时开关都应断开，含有滑动变阻器的滑片移到最大阻值处；为得出普遍规律，应使用不同规格的器材进行实验；根据表中的数据，分别计算出每一次实验中的UAB+UBC，再和相对应的UAC的电压值比较，得出结论；在物理实验过程中，多次测量的目的有两个：将测量数据取平均值，减小误差；总结规律，避免结论的片面性．
（4）为保护电路安全，在拆接电路时，开关必须断开．
（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力．
（3）AB两点间的电压为L4两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压．由表中的数据可以看出：
第一次实验：
UAC=3V，UAB+UBC=4.8V+2.2V=3V；
第二次实验：
UAC=3V，UAB+UBC=4.4V+2.4V=3V；
第三次实验：
UAC=3V，UAB+UBC=4.2V+4.8V=3V；
因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即
UAC=UAB+UBC．
（4）实验过程中，小明测量得到多组电压值的目的是：总结规律，避免结论的片面性．
四、计算题（每题10分，共2题，20分）
43、 (1)5Ω； (2)15V； (3)50Ω； (4)13.5W
【详解】(1)小灯泡正常发光时，其实际电压等于额定电压，实际电流等于额定电流
(2)S1、S2都断开时，电路简化如图1所示：
L与R1串联，小灯泡正常发光，故实际电流等于额定电流，电路电流
I=I灯=I额=0.5A
电源电压
U总=IR总=I（R1+R灯)=0.5A×（25Ω+5Ω)=15V
(3)S1、S2都闭合时，电路简化如图2所示：
R1与R2并联，电流表A测干路电流I并，此时
U1=U2=U=15V
R1电流
(4)由P=UI可知，由题可知，总电压不变，当I最大时，P最大，由图分析可知，当电路中用电器并联时，电流最大，即S1、S2都闭合时，R1与R2并联，电路的电功率最大
P大=UI大=15V×0.9A=13.5W
答：(1)小灯泡正常发光时的电阻是5Ω；
(2)电源电压为15V；
(3)R2的阻值为50Ω；
(4)此电路功率的最大值为13.5W。
44、 (1)4990Ω；(2) 2.4×10-2V
【详解】(1)由题意结合图乙可知，与R串联，当通过G的电流为3mA时，A、B之间的电压等于15V，
电路的总电阻：
R总＝＝＝5000Ω，
因串联电路中总电阻等于各分电阻之和，所以R的阻值：
R＝R总-Rg＝5000Ω-10Ω＝4990Ω；
(2)某次测量中，该电压表示数为12V时，电路中的总电阻不变，此时通过小电流表G的实际电流：
I′＝＝＝2.4×10-3A＝2.4mA；
所以，小电流表G的实际电压：
U实= I′Rg=2.4×10-3A×10Ω=2.4×10-2V。
答：(1)串联的定值电阻R的大小是4990Ω；
(2)此时通过小电流表G的实际电压是2.4×10-2V。
实验次数
UAB/V
UBC/V
UAC/V
4
4．8
2．2
3．4
2
4．4
2．4
3．4
3
4．2
4．8
3．4
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶中的液体分别是水、水、煤油，电阻丝分别为R甲、R乙、R丙，烧瓶内都有相同的温度计。某科学实验小组借助该装置对“探究不同物质的吸热能力”和“探究电热多少与哪些因素有关”两实验及相关问题展开了讨论，已知c水>c煤油，则关于该实验装置的叙述正确的是（ ）
A．若通电相同时间，温度计示数高低关系为T甲
C．若探究“电热多少与电阻大小有关”可选用甲、丙两烧瓶
D．若探究“不同物质的吸热能力”，则物质吸热的多少可用温度计示数变化来表示
2．下列各组物质中，通常情况下全部是导体的一组是（ ）
A．空气、盐水、玻璃B．人体、塑料、橡胶
C．金属、大地、石墨D．大地、盐水、陶瓷
3．某物理兴趣小组同学设计了如下四个电子秤工作电路，当秤盘上所加重物越多时，电流表或电压表示数就越大，则符合要求的电路是（ ）
A．B．
C．D．
4．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（ ）
A．24Ω 0.67WB．20Ω 0.96WC．24Ω 0.96WD．20Ω 0.8W
5．科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是
A．物体温度升高时，吸收的热量与温度的关系
B．恒力对物体所做功与物体在力的方向上所通过距离的关系
C．某种燃料完全燃烧所放出的热量与燃料质量的关系
D．导体中的电流与导体两端电压的关系
6．甲、乙两物体相互接触后不发生热传递现象，这是因为它们具有相同的（ ）
A．热量B．比热容C．密度D．温度
7．下列关于电流、电压的说法中，正确的是
A．自由电荷的移动形成了电流B．规定自由电子定向移动的方向为电流方向
C．电压的作用是使自由电荷定向移动形成电流D．电路中有电源就一定有电流
8．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．温度达到90℃，绿灯亮
9．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大．图是检测植物叶片含水量的电路，电源电压不变．将湿敏电阻R附着在叶片上，当叶片含水量升高时
A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大
10．通常情况下，下列各组物质中属于导体的是（ ）
A．金属 大地 石墨B．陶瓷 湿木材 橡胶
C．玻璃 花生油 大地D．空气 水银 塑料
11．当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A．B．C．D．
12．国防科技大学少年班毕业生曹源，发现扭山的双层石墨烯中产生两种全新的电子态，可以实现绝缘体到超导体的转变，为超导研究带来了新思路。下列设备不能使用超导体的是（ ）
A．电动机线圈B．电热毯中的电热丝
C．电磁起重机中电磁铁的线圈D．输电导线
13．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。当闭合开关进行实验时，滑片P必须向左移动的是
A．B．
C．D．
14．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量一样多B．电风扇产生的热量最多
C．电视机产生的热量最多D．电烙铁产生的热量最多
15．我国独立自主建立的北斗卫星定位系统，可向全球免费提供全天候的高质量的定位、导航、测速和授时服务，定位精度10m，测速精度0.2m/s，授时精度10ns，该系统利用电磁波传递信息。下列关于电磁波说法正确的是
A．电磁波不能在玻璃中传播
B．所有电磁波的波长是相等的
C．电磁波频率越高，相同时间可以传输的信息越多
D．在真空中，电磁波的传播速度小于光的传播速度
16．下列有关电现象的说法中正确的是
A．验电器的工作原理是同种电荷互相排斥
B．摩擦起电是利用摩擦的方式创造电荷
C．电荷的移动形成电流
D．与丝绸摩擦过的玻璃棒带负电荷
17．小明学习了电学知识后，给简阳市交通局建议，在简阳中学校门口安装红绿指示灯，以不同颜色的变化保证行人的安全，据你对交通指示灯了解，可以推断出
A．红黄绿灯都是串联B．红灯与黄灯串联后再与绿灯并联
C．红黄绿灯没有关系D．红黄绿灯都是并联
18．下列说法中不正确的是
A．微波大致沿直线传播，因此微波通信要建很多中继站才能把信息传递到远方
B．卫星通信只需要3颗同步卫星就可以实现全球通信
C．光纤通信容量大，不受电磁干扰，保密性好，通信质量高，但传输距离短
D．利用因特网可实现资源共享和信息传递，还可进行远程教育、远程医疗等
19．如图所示，力对物体做功的是
A．用力搬石头，搬而末动
B．提着桶在水平路面上前进
C．用力将鸡蛋举高
D．手举杠铃静止不动
20．两个相同的容器分别装有甲、乙两种液体,用同一热源分别加热,液体温度与加热时间的关系如图所示,则
A．若甲、乙两种液体的质量相同，则甲液体的比热容小于乙液体的比热容
B．若甲、乙为同种液体，则乙液体的质量较小
C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多
D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比
21．POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )
A．B．
C．D．
22．下列四个等式中，符合并联电路特点的是（ ）
A．B．
C．D．
23．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路B．灯L2处短路
C．灯L1处断路D．灯L2处断路
24．家庭常用的电吹风既能吹冷风又能吹热风．下列电路中最符合电吹风工作要求的是（ ）
A．B．C．D．
25．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
26．小海将额定电压均为2.5V的小灯泡连接成如图所示的电路．当他闭合开关S后，发现两盏灯均不发光，电压表V1、V2均有示数且示数相同．若电路中只有一处故障，则出现的故障可能是（ ）
A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
27．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯
B．弯折铁丝
C．做功冲程
D．压缩空气点火
28．下列说法中正确的是（ ）
A．一杯水和半杯水的比热容不相等
B．0℃的水没有内能
C．物体的温度升高，内能增大
D．固体分子之间只存在引力
29．下列现象中，能说明分子在运动的是
A．扫地时，灰尘满屋B．煮饭时，米粒翻滚
C．炒菜时，满屋飘香D．洒水时，水雾飞舞
30．在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光
二、填空题（每空1分，共10题，20分）
31．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将质量为50kg的物体从斜面底端沿斜面匀速拉到顶端，拉力为150N。此过程中，拉力做的功是________J，拉力做功的功率是_______W， 斜面的机械效率是________% 。(g 取10N/kg)
32．中国南海海底探明有大量的“可燃冰”，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量可以使_____kg的水从20℃加热至70℃．[q煤气＝4.2×107J/kg，水的比热容c＝4.2×103J/（kg•℃）]
33．如图，在一个厚壁筒里放有一块浸透乙醚的棉花球，用力把活塞迅速向下压，棉花球会立即燃烧起来，此过程中，活塞对筒内气体 ____，气体的内能增加，这与四冲程汽油机的_______冲程的能量转化相同。
34．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均1kg的水和另一种液体进行对比实验，并用图象对实验数据进行了处理，如图所示，实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：______（选填“甲”或“乙”）物质为水，另一种液体的比热容为_____，这种液体在0～15min内放出的热量为______．
35．如图所示的电路中，电源电压不变，闭合开关S，将滑片P向左移动的过程中，示数始终不变的电表是_____（选填“A”、“V”或“A2”）。当滑片P停留在左端不动时，断开开关S，电压表V示数与电流表A示数的比值将_____（选填“变大”、“不变”或“变小”）
36．如图甲和乙所示分别是我国研发出首款新型空气动力汽车和小型低碳化未来汽车，甲是利用压缩空气膨胀推动活塞做功提供动力，这种车在开车时将空气的_____能转化为机械能，乙车顶部的巨型叶子实际上是一个高效光电转换器，它可将_____能转化为电能，以上能量的转化过程中，能的总量_____（填“变大”“变小”或“不变”）。
37．如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定．已知电源电压为8V，灯L1的电阻为16Ω，灯L2的电阻为12Ω，则甲电表的示数为_____，乙电表的示数为_____．
38．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______联；如果将开关S1、S2闭合，S3断开，则灯L1、L2______联。如果将开关S1、S2、S3都闭合，电路处于_______状态。
39．家里的电灯、电视、电冰箱等家用电器的连接方式是并联的。冬天的傍晚妈妈在电炉前烤火，小王做作业时觉得光线较暗，便打开了书桌上的台灯，此时他家电路的总电阻与未打开台灯前比较将_____（选填“增大”、“不变”或“减小”）。
40．如图所示，电源电压恒定不变，开关S由闭合至断开时，电压表示数________（选填“变大”“变小”或“不变”）。
三、实验题（每空1分，共2题，15分）
41．（1）如图所示，闭合开关后，用酒精灯给细铁丝加热。在铁丝温度逐渐升高并发红的过程中，观察电流表的示数__________（选填“变小”或“变大”）和小灯泡亮度变暗。你能得出的结论是______________。
（2）如图所示是学习物质的导电性一节中所做的实验，将废弃灯泡的玻璃外壳打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与LED串联接入电路中，此时LED不能发光；然后用酒精灯加热玻璃芯，当玻璃芯发黄变红时，LED发光。这个实验说明______________________。
42．小希用如图所示电路来探究串联电路的电压特点．
（4）在拆接电路时，开关必须_________．
（2）实验中最好选择规格_________（填“相同”或“不同”）的小灯泡．
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在下表中．分析实验数据，你可得到串联电路的电压特点是__________（用公式表示）
（4）小希进行多次实验的主要目的是__________（填序号）
①寻找普遍规律 ②减小实验误差
四、计算题（每题10分，共2题，20分）
43．如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.5A”，电源电压保持不变。
(1)小灯泡正常发光时的电阻；
(2)S1、S2都断开时，小灯泡L正常发光，求电源电压；
(3)S1、S2都闭合时，电流表示数变为0.9A，求R2的阻值；
(4)此电路功率的最大值。
44．常用的电压表是由小量程电流表G改装而成的，小量程电流表G也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA的小量程电流表G，其电阻Rg＝10Ω．图乙中将这只小量程电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于15V，这样A、B之间（虚线框内）就相当于一个量程为0～15V的电压表（图丙）。
（1）求串联的定值电阻R的大小。
（2）某次测量中，该电压表示数为12V，求此时通过小电流表G的实际电压大小。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．图中，、、三个电阻串联，可知通过它们的电流和通电时间相同，又=，根据Q=Rt可得=，甲、乙、两个完全相同的烧瓶中分别装有质量、初温都相同的水，根据Q=cm知，乙烧瓶中的水比甲烧瓶中的水温度高，乙、丙烧瓶中是质量、初温都相同的水和煤油，因煤油的比热容比水的小，根据Q=cm知煤油的温度升得较高，即丙烧瓶中煤油的温度比乙烧瓶中水的温度高，故温度计示数高低关系为T丙>T乙>T甲，故A错误；
B．若探究“不同物质的吸热能力”，液体的种类得不同，质量、初温得相同，故应选乙、丙两烧瓶，故B正确；
C．探究电流通过导体产生的热量与电阻大小的关系，根据Q=Rt可知，应控制电流和通电时间相等，改变电阻，通电后给质量相同的同种液体加热，所以应比较甲、乙两瓶中温度计的变化情况，故C错误；
D．由A选项分析可知，=，乙、丙烧瓶中是质量、初温都相同的水和煤油，只要比较温度计示数高低即可判断其比热容大小，则物质吸热的多少可用温度计示数变化来表示是错误的，故D错误。
故选B。
2、C
【解析】根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断。
【详解】通常情况下常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等；
A．空气、玻璃属于绝缘体，盐水属于导体，故A不符合题意；
B．塑料、橡胶属于绝缘体，人体属于导体，故B不符合题意；
C．金属、大地、石墨均属于导体，故C符合题意；
D．大地、盐水属于导体，陶瓷属于绝缘体，故D不符合题意。
故选C。
3、D
【解析】ACD．由电路图可知，R与R′串联，当秤盘上所加重物越多时，在杠杆的作用下滑片上移，接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，由可知，R两端的电压变小，所以，A图中电流表的示数变小、C图中电压表的示数变小，因串联电路中总电压等于各分电压之和，所以，R′两端的电压变大，即D图中电压表的示数变大，故A、C不符合题意，D符合题意；
B．由电路图可知，R与R′并联，电流表测R′支路的电流，当秤盘上所加重物越多时，在杠杆的作用下滑片上移，接入电路中的电阻变大，电路的总电阻变大，因并联电路中各支路两端的电压相等，所以，由可知，R′支路的电流变小，即电流表的示数变小，故B不符合题意。
4、D
【详解】小灯泡的电流随两端电压变化的关系如题图所示，不成正比，这样的三只灯泡串联起来，接在12V的电源两端，则每只灯泡两端的电压为U=4V，由图知，通过的电流为I=0.2A，灯泡的电阻为R=U/I=4V/0.2A=20Ω，实际功率P=UI=4V×0.2A=0.8W．
故本题正确选项是D．
5、A
【详解】由图象知道，两个相关的量（x，y）之间是正比关系．由Q=cm△t知道，对于同种物质，在比热容相同，质量相同时，吸收热量Q才与温度的升高值成正比，故A不符合图像；
由W=Fs知道，力对物体所做功与物体在力的方向上所通过距离成正比，故B符合图像；
同种燃料热值相同，由Q=mq知道，放出的热量与质量成正比，故C符合图像；
同一导体电阻一定，通过的电流与导体两端电压成正比，故D符合图像；
故选A。
6、D
【详解】发生热传递的条件是必须要有温度差，这样热量才可以从高温物体传向低温物体。两个物体相互接触后不发生热传递现象，这是因为它们具有相同的温度；与它们的热量、比热容、密度等没有关系，故ABC不符合题意，D符合题意。
故选D。
7、C
【解析】A.电荷的定向移动形成了电流，故A错误；
B.规定正电荷定向移动的方向为电流方向，故B错误；
C.电压的作用是产生电流；即电压的作用是使自由电荷定向移动形成电流；故C正确；
D. 电路中有电源不一定有电流，要想有电流，电路还必须闭合；该选项说法不正确；
故选：C。
8、B
【详解】A．水银是金属，能够导电，温度达到预定值时可以接通电路，煤油是绝缘体，换成煤油温度计不能工作，故A错误；
B．自动报警器的触点是在电磁继电器的控制作用下的一个开关，故B正确；
CD．温度自动报警器的原理是当温度达到90℃时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响、红灯亮，起到报警作用，电磁铁是运用电流的磁效应，故CD错误。
故选B。
9、B
【详解】由电路图知道，电路是由湿敏电阻R和定值电阻R0串联构成的，电压表测R0两端的电压，当叶片含水量升高时，湿敏电阻的阻值增大，根据R总=R0+R知道，电路总电阻增大，又由且U不变知道，电路中电流减小，即电流表的示数减小；由U=IR0知道，R0两端的电压减小，即电压表的示数减小；而由知道，电路总功率减小，故只有B正确．
10、A
【详解】金属、大地、石墨、湿木材、水银都属于导体，陶瓷、橡胶、玻璃、花生油、空气、塑料都属于绝缘体，故应选A．
11、A
【详解】滑动变阻器的接线方式是一上一下，如果同接上面两个接线柱，则变阻器的电阻丝未接入电路，接入电路的阻值为0；如果同接下面两个接线柱，则变阻器以最大值接入电路；在正确地接线后，如果滑片向远离下接线柱端移动，则变阻器接入电路的阻值增大；滑片靠近下接线柱端，则变阻器接入电路的阻值减小。
故选A。
12、B
【详解】超导体的电阻为零，电流流过超导体时不会产生热量，凡是利用电流热效应工作的设备，都不能使用超导体，电热毯就是利用电流热效应工作的，它不能使用超导体。电动机线圈、电磁起重机中电磁铁的线圈、输电导线与电流的热效应无关，可以使用超导体。故A、C、D项不符合题意，B项目符合题意。
故选B。
13、B
【详解】A．左部分电阻串联入电路，滑片向左移动电阻减小，向右移动电阻增大，滑片P可左右移动，故A错误；
B．左部分电阻串联入电路，因滑片已滑到最右端，进行实验时滑片只能向左移动，故B正确；
C．左部分电阻串联入电路，因滑片已滑到最左端，进行实验时滑片只能向右移动，故C错误；
D．滑动变阻器接入方式错误，这样接入滑动变阻器阻值为一定值，无论怎样滑动滑片，回路中电流不变，故D错误。
14、D
【分析】分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W=Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器。
【详解】∵U=220V，
∴三种用电器的实际功率：
P=P额=100W；
又∵W=Pt
∴三种用电器消耗的电能相同；
∵电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能。
∴产生热量最多的是电烙铁。
故选D。
15、C
【详解】A．电磁波能在玻璃中传播，故A错误；
B．所有电磁波的波速是一定的，波长λ与频率f成反比，因此各种电磁波的波长是不相等的，故B错误；
C．从信息理论角度分析可知：作为载体的无线电波，频率越高，相同时间内传输的信息就越多，故C正确；
D．无线电波和光分别是电磁波的其中一类，而所有电磁波的波速是一定的，在真空中，它们的传播速度相等，故D错误。
16、A
【详解】A．验电器是通过观察金属箔片是否张开角度来检验物体是否带电的，金属箔片张开角度是由于同种电荷相互排斥造成的，故A正确；
B．摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误；
C．电荷的定向移动才会形成电流，故C错误；
D．与丝绸摩擦过的玻璃棒失去电子带正电，故D错误．
17、D
【详解】交通信号灯由红、绿、黄三种种颜色的灯组成，且每个灯可以单独点亮，所以三个灯应并联．故D符合题意．
18、C
【详解】A、地球是圆的，而微波沿直线传播，因此需要设置微波中继站，将信号接力传递下去，故A说法正确．
B、通信卫星大多是相对地球“静止”的同步卫星，在地球周围均匀地配置3颗同步通信卫星，就覆盖了几乎全部地球表面，可以实现全球通信，故B说法正确．
C、光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕潮、能量损耗少使，激光通信能传播很远，并且能提高通信质量．等优点，故C说法不正确；
D、人们可以通过互联网进行远程教育、远程医疗会诊、打IP电话、查阅资料、发送电子邮件等，故D说法正确．故选C
19、C
【详解】A．用力搬石头，搬而末动，有力作用在石头上，石头在力的作用下没有通过距离，所以力对物体没有做功，故A不符合题意．
B．提着桶在水平路面上前进，人给水桶的力向上，水桶向上没有通过距离，所以力对物体没有做功，故B不符合题意．
C．用力将鸡蛋举高，人给鸡蛋的力向上，鸡蛋向上移动了距离，所以力对物体做功，故C符合题意．
D．手举杠铃静止不动，手给杠铃的力向上，杠铃没有移动距离，所以力对物体没有做功，故D不符合题意．
20、A
【解析】A、由公式Q吸=cm△t变形可得：，由图象可知，质量和吸收的热量都相同的甲、乙两种液体，甲液体升高的温度高，所以甲比乙液体的比热容小，故A正确；
B、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，则甲、乙的比热容相同，由图象可知，吸收相同热量时，甲液体升高的温高，所以甲比乙液体的质量小，故B错误；
C、由题意可知，同一热源分别加热，加热相同的时间，甲与乙液体吸收的热量相同，故C错误；
D、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，比热容相同，吸收相同的热量，则液体的温度变化与它们的质量成反比，故D错误。
故选A。
21、C
【详解】带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，说明POS刷卡机读出信息原理是电磁感应现象。
A．如图反映通电导线周围存在着磁场，故A不符合题意；
B．如图电路中有电源，是通电导体在磁场中受力运动，故B不符合题意；
C．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应，故C符合题意；
D．如图是一个电磁铁，说明电能产生磁，故D不符合题意。
22、C
【分析】在并联电路中：总电阻的倒数等于各并联电阻倒数之和；各支路两端的电压都相等且等于电源电压；干路上的电流等于各支路电流之和；导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
【详解】A．在并联电路中，总电阻的倒数等于各并联电阻倒数之和，即
则A不符合并联电路的特点；
B．在并联电路中，各支路两端的电压都相等且等于电源电压，即
则B不符合并联电路的特点；
C．在并联电路中，干路上的电流等于各支路电流之和，即
则C符合并联电路的特点；
D．在并联电路电压相等，由欧姆定律可知
则D不符合并联电路的特点。
故选C。
23、B
【详解】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；由图可知，电路为串联电路，电压表测量L1两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压6V，所以L2处短路。
故选B。
24、A
【解析】根据题意，电吹风既能吹冷风又能吹热风，所以电机与电热丝应并联，且为了使电热丝不会烧坏，在其发热时，电机必须工作．
A图，干路开关S1闭合时，电机工作吹冷风，再闭合S2时，电热丝工作，吹热风，故A符合题意；
B图，S1闭合，S2断开时，电热丝单独工作，会烧坏，故B不符合题意；
C图，S1闭合时，电机与电热丝串联，当S2再闭合时，电热丝被短路，电机单独工作，但在实际电路中，很少会这样设计电路，因为S2闭合到断开两种状态时，电机的工作电压变化大，可能不会正常工作，故C不符合实际；
D图，S1闭合时，电机与电热丝串联，当S2再闭合时，电机被短路，电热丝单独工作，故D不符合题意；
故选A．
点睛：重点是并联电路特征的应用，特别是理解电吹风吹热风时，电动机必须工作，即电热丝不可以单独工作，所以设计电路时，电动机所在支路不用设置开关，电动机由干路开关控制即可．
25、D
【详解】由电路图可知，灯泡与滑动变阻器串联，且电压表测量滑动变阻器电压，当滑片向左滑时，接入电阻变小，电流变大，则灯泡变亮；由坐标图可知，当电流为0.4A时，灯泡电压为1V，由欧姆定律计算可得灯泡此时电阻为2.5；总电压为3V，则当电压表示数为2.5V时，灯泡电压为0.5V，由坐标图可知此时电流为0.3A，则功率 ；小灯泡正常发光时电压为2.5V，由坐标图得电流为0.5A，总电压为3V，则滑动变阻器电压为0.5V，其功率为 ．
26、B
【分析】由实物图分析电路的连接方式，再根据各选项故障分析电压表的示数情况．
【详解】由实物图知，两灯串联在电路中，电压表V1测电源电压，V2测L1两端电压，两盏灯均不发光，电压表V1、V2均有示数且示数相同，且电路中只有一处故障．
A、闭合开关，若灯L1短路，则V2无示数，V1有示数，不合题意；
B、闭合开关，若灯L1断路，电压表V2串联入电路中，示数几乎等于电源电压，所以两电压表示数都等于电源电压，符合题意；
C、闭合开关，若灯L2短路，L1应会发光，不符合题意；
D、闭合开关，若灯L2断路，电压表V2无示数，V1有示数，不符合题意．
故选B．
27、C
【详解】A．滑下滑梯过程是摩擦生热，该过程中消耗了机械能，产生了内能，故是将机械能转化为内能的过程，故A不符合题意；
B、D．弯折铁丝过程、压缩点火都是通过做功改变内能，是将机械能转化为内能的过程，故B、D不符合题意；
C．内燃机做功冲程过程是消耗内能，产生机械能，故是将内能转化为机械能的过程，故C符合题意．
28、C
【详解】A．比热容是物质的一种特性，其大小与物质的种类和状态有关，与质量无关；一杯水和半杯水的相比，物质的种类和状态不变，其比热容相等，故A错误；
B．一切物体都具有内能，0℃的水有内能，故B错误；
C．物体温度升高，分子运动剧烈，内能增加，故C正确；
D．固体分子之间既存在引力又存在斥力，故D错误。
故选C。
29、C
【解析】A、扫地时，灰尘在空中飞扬，是宏观物体的机械运动，不是分子在运动，分子运动是肉眼看不见的，故A不符合题意；
B、煮饭时，米粒翻滚是米粒做机械运动，不属于分子运动，故B不符合题意；
C、炒菜时，芳香油分子不停地做无规则运动，扩散到空气中，由于炒菜时温度很高，所以分子的扩散速度加快，故“满屋飘香”，故C符合题意；
D、洒水时，水雾飞舞是空气中的小水滴做机械运动，不属于分子运动，故D不符合题意。
30、D
【详解】由电路图知道只要闭合S1，就会造成短路，故AB错误；S1，S2都断开，电路中只有L1，且发光，故C错误；闭合S2，断开S1，L1，L2并联，且都发光，故D正确．
二、填空题（每空1分，共10题，20分）
31、450 75 66.67
【分析】利用计算该过程拉力F做的功；利用求出有用功；利用求拉力做功功率；斜面的机械效率等于有用功与总功之比。
【详解】[1] 斜面长s=3m，拉力F做的功
[2]拉力的功率
[3]物体的重力
，
已知斜面高h=0.6m，则有用功
则斜面的机械效率
32、2000
【详解】1kg煤气完全燃烧放出的热量：Q放＝mq＝1kg×4.2×107J/kg＝4.2×l07J，1kg“可燃冰”完全燃烧放出的热量：Q放′＝10Q放＝10×4.2×107J＝4.2×l08J；由题知，Q吸＝Q放′＝4.2×108J，水的质量：m＝＝2000kg．
33、做功 压缩
【详解】[1]下压活塞时，活塞对筒内的空气做功，机械能转化为空气的内能，使其气体的内能增加，温度升高，当温度升高达到棉花的着火点时，筒内棉花燃烧起来；
[2]四冲程汽油机的压缩冲程是活塞压缩气体做功，机械能转化为气缸内物质的内能，所以压缩冲程能量转化形式与此过程的能量转化形式相同；
34、甲 2.1×103J/（kg•℃） 4.2×104J
【解析】（1）时间相等时，两种液体放出的热量相等，由图示可以看出，乙液体的温度降低的快，甲液体温度降低慢；利用热量的计算公式Q吸=cm△t可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得快，它的比热容小；所以，甲液体的比热容大，所以若A、B两种液体中，一种液体是水，则这种液体一定是甲液体，由图可知：液体的初温是20℃，加热15分钟后甲液体的末温是40℃，则水放出的热量：Q放=c水m水（t水﹣t0）=4.2×103J/（kg•℃）×m×（60℃﹣40℃）；（2）由题知，而水和液体的质量相同，即m水=m乙，c水m水△t=c乙m（60℃﹣20℃）=4.2×103J/（kg•℃）×m×（60℃﹣40℃），解得c乙=2.1×103J/（kg•℃）；（3）读图可得，乙在15min内由60℃降低到20℃，降低的温度是60℃﹣20℃=40℃，所以乙放出的热量Q放=cm△t=2.1×103J/（kg•℃）×kg×40℃=8.4×104J．
【考点定位】探究比热容的实验
35、V 变大
【解析】[1]由电路图可知，R1、R2并联，电压表测电源的电压，电流表A测干路电流，A1测R1支路的电流；因电源的电压不变，所以，滑片移动时电压表的示数不变；将滑片P向左移动的过程中，滑动变阻器接入电路的电阻变大，由I＝可知，该支路的电流变小，即电流表A1的示数变小；因并联电路各支路独立工作、互不影响，所以，R2支路的电流不变，因并联电路干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小；
[2]当滑片P移至左端时，断开开关S，电压表仍侧电源的电压，即电压表的示数不变，而此时R2支路断路，电流表A只测通过滑动变阻器的电流，所以电流表A的示数变小，故电压表V示数与电流表A示数的比值将变大。
36、内 太阳（光） 不变
【详解】[1]空气膨胀推动活塞运动，属于空气的内能转化为机械能。
[2]光电转换器是将太阳能转化为电能。
[3]由能量守恒可知，在转化过程中，能的总量不发生变化。
37、0.5A；8V
【解析】试题分析：先根据电流表和电压表的连接特点判断出两个表分别是什么电表，再由欧姆定律计算．
电流表要串联使用，电压表要并联使用，乙表与L1并联，则乙表为电压表；
两个灯泡都亮，则甲表为电流表（若为电压表，则L1中无电流，不亮），且测L1中的电流，此时两个灯泡的关系为并联，由并联电路的电压特点知，两个灯泡得到的电压都为8V，所以甲的读数为L1中的电流I===0.5A，电压表的读数为8V．
故本题答案为：0.5A；8V．
考点：电流表的使用；电压表的使用；并联电路的电压规律；欧姆定律
点评：本题考查了电压表电流表的使用特点、并联电路的电压特点和欧姆定律的应用．解题的关键是先判断出两个电表是什么电表．
38、串 并 短路
【详解】[1]由图可知，仅将开关S3闭合，S1、S2断开，根据串联电路的特点知，灯L1、L2串联。
[2]由图可知，将开关S1、S2闭合，S3断开，根据并联电路的特点知，灯L1、L2并联。
[3]由图可知，将开关S1、S2、S3都闭合，电流从电源正极出发，通过S1、S2、S3回到电源负极，造成电源短路，故电路处于短路状态。
39、减小
【详解】因为并联电路总电阻的倒数等于各支路电阻倒数之和，所以并联电路中，支路越多，总电阻越小；又因为家庭电路中各用电器互不影响，打开了书桌上的台灯，即照明电路中每多开一盏灯，电路中的总电阻将减小。
40、变大
【详解】由电路图可知，灯与串联，电压表与灯并联，当开关闭合时，电压表测灯两端的电压，根据串联电路分压可知，此时电压表的示数小于电源电压；当开关断开时，灯断路，电压表与灯串联形成闭合电路，此时，电压表显示电源电压，又电源电压恒定不变，故开关S由闭合至断开时，电压表示数变大。
三、实验题（每空1分，共2题，15分）
41、变小 金属导体的电阻随温度升高而增大 导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化
【详解】(1)[1][2]用酒精灯给铁丝加热，由于铁丝温度升高，可以观察到电流表的示数变小，小灯的亮度逐渐变暗，表明金属导体的电阻随温度升高而增大；
(2)[3]常温下，玻璃是绝缘体，利用灯头把玻璃芯与LED串联接入电路中，此时LED不能发光；玻璃芯被加热到发黄变红时，使电路连通，LED能发光；说明常温下的玻璃是绝缘体，高温下的玻璃变成了导体；即导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化。
42、断开 不同 UAC=UAB+UBC ①
【详解】任何电学实验，在连接或拆接电路时开关都应断开，含有滑动变阻器的滑片移到最大阻值处；为得出普遍规律，应使用不同规格的器材进行实验；根据表中的数据，分别计算出每一次实验中的UAB+UBC，再和相对应的UAC的电压值比较，得出结论；在物理实验过程中，多次测量的目的有两个：将测量数据取平均值，减小误差；总结规律，避免结论的片面性．
（4）为保护电路安全，在拆接电路时，开关必须断开．
（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力．
（3）AB两点间的电压为L4两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压．由表中的数据可以看出：
第一次实验：
UAC=3V，UAB+UBC=4.8V+2.2V=3V；
第二次实验：
UAC=3V，UAB+UBC=4.4V+2.4V=3V；
第三次实验：
UAC=3V，UAB+UBC=4.2V+4.8V=3V；
因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即
UAC=UAB+UBC．
（4）实验过程中，小明测量得到多组电压值的目的是：总结规律，避免结论的片面性．
四、计算题（每题10分，共2题，20分）
43、 (1)5Ω； (2)15V； (3)50Ω； (4)13.5W
【详解】(1)小灯泡正常发光时，其实际电压等于额定电压，实际电流等于额定电流
(2)S1、S2都断开时，电路简化如图1所示：
L与R1串联，小灯泡正常发光，故实际电流等于额定电流，电路电流
I=I灯=I额=0.5A
电源电压
U总=IR总=I（R1+R灯)=0.5A×（25Ω+5Ω)=15V
(3)S1、S2都闭合时，电路简化如图2所示：
R1与R2并联，电流表A测干路电流I并，此时
U1=U2=U=15V
R1电流
(4)由P=UI可知，由题可知，总电压不变，当I最大时，P最大，由图分析可知，当电路中用电器并联时，电流最大，即S1、S2都闭合时，R1与R2并联，电路的电功率最大
P大=UI大=15V×0.9A=13.5W
答：(1)小灯泡正常发光时的电阻是5Ω；
(2)电源电压为15V；
(3)R2的阻值为50Ω；
(4)此电路功率的最大值为13.5W。
44、 (1)4990Ω；(2) 2.4×10-2V
【详解】(1)由题意结合图乙可知，与R串联，当通过G的电流为3mA时，A、B之间的电压等于15V，
电路的总电阻：
R总＝＝＝5000Ω，
因串联电路中总电阻等于各分电阻之和，所以R的阻值：
R＝R总-Rg＝5000Ω-10Ω＝4990Ω；
(2)某次测量中，该电压表示数为12V时，电路中的总电阻不变，此时通过小电流表G的实际电流：
I′＝＝＝2.4×10-3A＝2.4mA；
所以，小电流表G的实际电压：
U实= I′Rg=2.4×10-3A×10Ω=2.4×10-2V。
答：(1)串联的定值电阻R的大小是4990Ω；
(2)此时通过小电流表G的实际电压是2.4×10-2V。
实验次数
UAB/V
UBC/V
UAC/V
4
4．8
2．2
3．4
2
4．4
2．4
3．4
3
4．2
4．8
3．4
相关试卷
江苏省沛县2023-2024学年物理九年级第一学期期末统考模拟试题含答案： 这是一份江苏省沛县2023-2024学年物理九年级第一学期期末统考模拟试题含答案，共14页。试卷主要包含了关于内能，下列说法中正确的是等内容，欢迎下载使用。
江苏省徐州市区部分2023-2024学年物理九年级第一学期期末统考模拟试题含答案： 这是一份江苏省徐州市区部分2023-2024学年物理九年级第一学期期末统考模拟试题含答案，共9页。试卷主要包含了关于电与磁，下列说法中正确的是等内容，欢迎下载使用。
江苏省太仓市2023-2024学年物理九年级第一学期期末统考模拟试题含答案： 这是一份江苏省太仓市2023-2024学年物理九年级第一学期期末统考模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，图中关于电与磁的说法错误的是等内容，欢迎下载使用。
