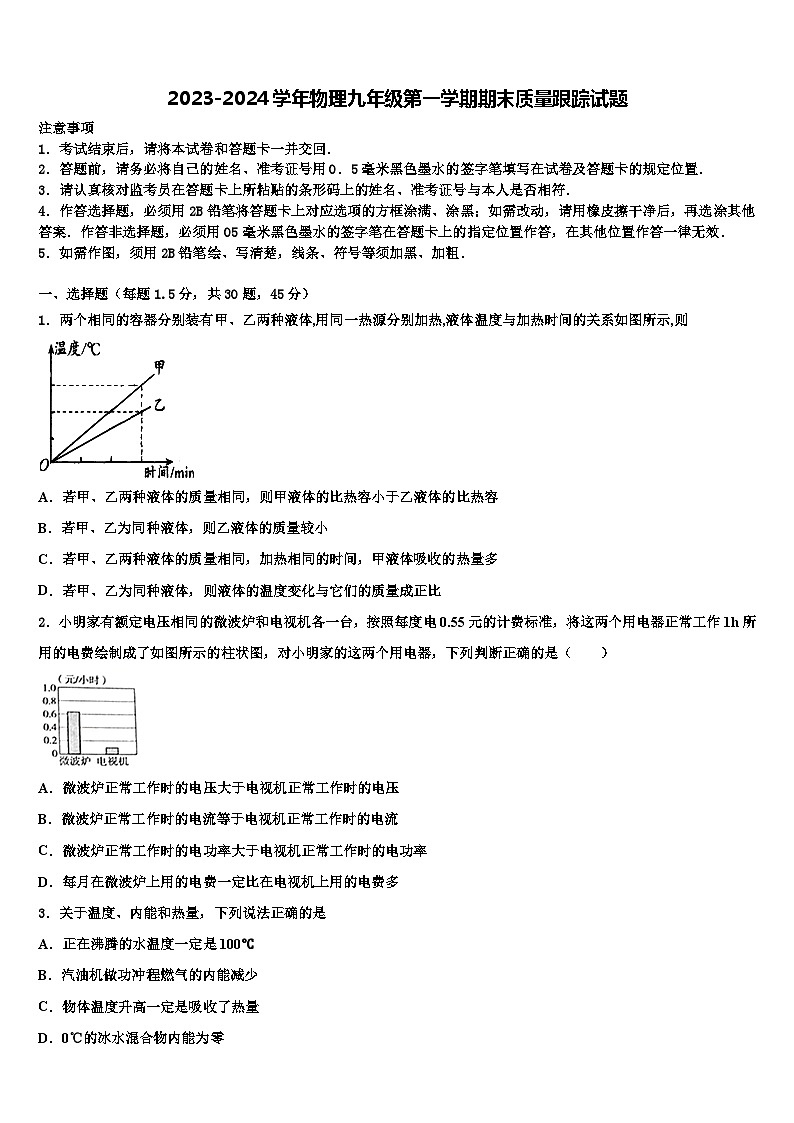

2023-2024学年物理九年级第一学期期末质量跟踪试题

这是一份2023-2024学年物理九年级第一学期期末质量跟踪试题，共22页。试卷主要包含了关于磁场，下列说法正确的是等内容，欢迎下载使用。

1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．两个相同的容器分别装有甲、乙两种液体,用同一热源分别加热,液体温度与加热时间的关系如图所示,则
A．若甲、乙两种液体的质量相同，则甲液体的比热容小于乙液体的比热容
B．若甲、乙为同种液体，则乙液体的质量较小
C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多
D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比
2．小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（ ）
A．微波炉正常工作时的电压大于电视机正常工作时的电压
B．微波炉正常工作时的电流等于电视机正常工作时的电流
C．微波炉正常工作时的电功率大于电视机正常工作时的电功率
D．每月在微波炉上用的电费一定比在电视机上用的电费多
3．关于温度、内能和热量，下列说法正确的是
A．正在沸腾的水温度一定是100℃
B．汽油机做功冲程燃气的内能减少
C．物体温度升高一定是吸收了热量
D．0℃的冰水混合物内能为零

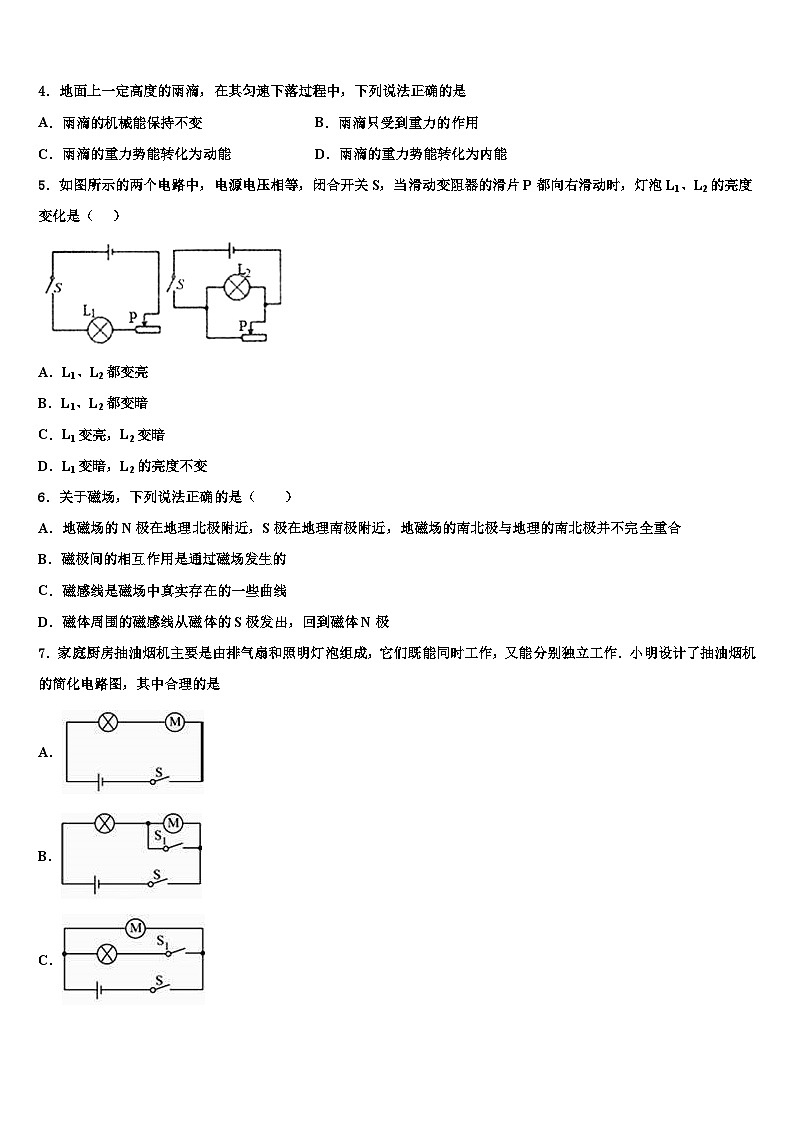

4．地面上一定高度的雨滴，在其匀速下落过程中，下列说法正确的是
A．雨滴的机械能保持不变B．雨滴只受到重力的作用
C．雨滴的重力势能转化为动能D．雨滴的重力势能转化为内能
5．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是（ ）
A．L1、L2都变亮
B．L1、L2都变暗
C．L1变亮，L2变暗
D．L1变暗，L2的亮度不变
6．关于磁场，下列说法正确的是（ ）
A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合
B．磁极间的相互作用是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体周围的磁感线从磁体的S极发出，回到磁体N极
7．家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作．小明设计了抽油烟机的简化电路图，其中合理的是
A．
B．
C．
D．
8．如图所示，四溢的花香引来了长喙天蛾，该现象主要说明( )
A．分子是不断运动的B．用肉眼不能直接观察到分子
C．分子之间存在引力D．分子之间存在斥力
9．李磊同学自行设计了一套智能家居控制系统，整个电路的通断可以通过手动开关控制，也可通过手机APP远程控制开关完成。为环保节能，当室内光线较暗时，光控开关会自动闭合；低于预设温度后温控开关会自动闭合开启空调系统，灯泡和空调系统均可独立工作。以下简化电路符合要求的是
A．B．
C．D．
10．用电器在工作时，电流做功将电能转化为其它形式的能量，由于导线等电阻不可忽略，所以一定有电能转化为内能．在如图所示的家用电器中，工作相同时间产生的热量远小于其消耗电能的是
A．电风扇
B．电水壶
C．电熨斗
D．电暖气
11．如图是小球在地面弹跳的频闪照片，落到地面上的弹性小球会跳起，但是越跳越低，这是因为（ ）
A．弹性小球的重力势能转化为动能
B．弹性小球的机械能转化为内能
C．弹性小球的内能转化为机械能
D．弹性小球的机械能不变，它符合能量守恒定律
12．电阻R1和R2并联，已知通过干路的电流强度为I，那么通过R1的电流强度为（ ）
A．IB．
C．ID．
13．下列物质在一般情况下，都属于导体的是
A．石墨、塑料B．铜、大地C．橡胶、玻璃D．陶瓷、铜
14．住宅楼道灯是用光控开关和声音开关共同控制的。光控开关能在天黑时自动闭合，天亮时自动断开；而声控开关在有声音时自动闭合，无声音时自动断开。如图，是小明设计的电路图，其中可以节约用电的是
A．B．
C．D．
15．以下几条摘录出自小明在学习内能一章时的学习笔记，其中错误的是（ ）
A．扩散现象能够在固体中发生
B．分子间引力和斥力是同时存在的
C．物体吸收热量，温度不一定升高
D．气体、液体能够流动，而固体不能流动，所以固体分子是静止的
16．在结婚仪式上，人们常用到礼花筒，它利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果。则高压空气膨胀过程中（ ）
A．内能转化为机械能B．机械能转化为内能
C．对外做功内能增加D．高压空气温度升高
17．如图所示，将粗细不均匀的导体串联接入电路，a与b的长度相同，a的横截面积是b的两倍，则这两处电流大小关系为（ ）
A．I=2IbB．Ia=4IbC．Ia=IbD．2Ia=Ib
18．有一不吸水木球，其质量为l0 g，体积为20 cm3，先把它轻轻放入盛满水的溢水杯中．当木球球静止时，溢出水的质量为l0 g；把它取出擦干，再轻轻放入盛满煤油的溢水杯中，当木球静止时，溢出煤油的质量是(煤油的密度是0. 8g/cm3) ( )
A．5 gB．8 gC．l0 gD．16 g
19．在“比较不同物质吸热的情况”的实验中，用加热时间的长短表示吸收热量的多少，下列研究问题的方法中与之相同的是
A．探究磁场时，引入“磁感线”的概念
B．研究电阻的串、并联时，引入“总电阻”的概念
C．保持电压不变，探究通过导体的电流与电阻的关系
D．探究电热与哪些因素有关的实验中，通过液体温度变化反映电流产生热量的多少
20．下列实例中，力对物体做功的是（ ）
A．用力推车，没有推动B．举重运动员用力举着杠铃不动
C．推出去的铅球在空中下落D．用力搬石头，没有搬动
21．最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．欧姆B．焦耳C．瓦特D．安培
22．两灯串联，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大B．较暗的灯中电流较小
C．两灯电流一样大D．条件不足无法判断
23．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是
A．2.2A 0.44A
B．1.76A 0.44A
C．0.44A 1.76A
D．0.42A 2.2A
24．如图,一个小球在地面上弹跳,下列分析错误是
A．小球从A处到B处重力势能增大
B．小球从B处到C处动能增大
C．小球在B处比D处重力势能大
D．小球在A、C、E三处机械能总量相等
25．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
26．下列数据最接近实际情况的是（ ）
A．家用吊扇额定功率约5kW
B．家用小节能灯的额定功率约7W
C．教室里一盏日光灯的工作电流约为0.8A
D．1度电能使额定功率2kW的空调正常使用一整晚（10小时）
27．下列有关热机的说法正确的是
A．柴油机顶部是火花塞，吸气冲程吸入的是空气
B．热机的工作原理是将内能转化为机械能
C．内燃机压缩冲程时，内能减少，温度升高
D．热机效率可以等于 1
28．如图所示，电源电压为6V，R1=1.5Ω，R2的最大阻值为6Ω，闭合开关S，在变阻器滑片P从A端滑到B端的过程中，电路中的诸多物理量发生了变化．图A、B、C、D所示的四组物理量关系的图象中，正确的是
A．A图横轴表示电流表示数，纵轴表示电压表示数
B．B图横轴表示电流表示数，纵轴表示定值电阻R1的电功率
C．C图横轴表示电阻器接入电路的电阻，纵轴表示电阻器的功率与电路总功率的比值
D．D图横轴表示电压表示数，纵轴表示变阻器的电功率
29．在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，有关电流表、电压表示数的变化及灯泡L亮度的变化情况，下列判断中正确的是（ ）
A．电流表和电压表的示数都变大B．电压表和电流表的示数都变小
C．电流表的示数变大，灯泡L的亮度变亮D．电压表的示数变大，灯泡L的亮度变暗
30．如图所示的电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A．电流表和电压表的示数都变大
B．电流表示数变大、电压表示数变小
C．电流表和电压表的示数都变小
D．电流表示数变小、电压表示数变大
二、填空题（每空1分，共10题，20分）
31．如图所示，电能表的示数是________________kW·h。
32．如图所示，小灯泡的在2V电压下的电阻_____Ω，小灯泡的电阻随电压的增大而_____，所以小灯泡的电阻与_____有关．
33．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数____，电压表示数与电流表示数之比_____．（两空均选填“变大”、“变小”或“不变”）
34．火山爆发是由于炽热的岩浆在极大的压力下突破地壳，喷涌而出。这说明流出的岩浆具有动能，它是由_____能转化来的，岩浆冲上山坡，又将其动能转化为_____能。
35．如图所示，在空气压缩引火仪玻璃筒的底部放一小撮干燥的硝化棉，用力将活塞用力向下压，可观察到棉花迅速燃烧，说明在用力下压过程中，_______能转化为______能，图____中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化情况是一致的。
36．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是____线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与________连接起来；长期不用的家电设备每隔一段时间后需要通电一次，这是________电热（选填“利用”或“防止”）．
37．两个定值电阻，R1上标有“20Ω 1A”字样，R2上标有“30Ω 0.6A”字样，把它们串联起来使用，它们两端最多能加_____V的电压；若把它们并联起来使用，干路允许通过的最大电流是_____A．
38．在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，可将左侧的平衡螺母向_____调节，使其在水平位置平衡．如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿_____方向，此时读数为_____N．
39．小明妈妈在厨房里做饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了_____，导致电路中_____过大，引起“跳闸”。
40．在相距20km的甲、乙两地之间有两条输电线，已知输电线的电阻为0.01Ω/m。现在输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测。当电压表的示数为1.5V时，电流表的示数为30mA，则检修员测量的电阻是__________，短路位置离甲地______m。
三、实验题（每空1分，共2题，15分）
41．在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V。
（1）为了测量更精确，电压表应选择的量程是0-_________（选填“3”或“15"）V。
（2）小明按图连接好电路后，闭合开关，移动滑动变阻器的滑片时候，发现小灯泡亮度变亮，电压表示数变小，原因是__________。
（3）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如表所示。
综合分析可知，实验中滑动变阻器的滑片逐渐向_________（选填“左"或"右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变_________（选填“大"或“小”）。
42．小明测量未知电阻的阻值，在电源电压未知，缺少电流表的情况下，设计了如图所示的电路图，其中电阻阻值已知。
实验步骤如下：
(1)闭合、_________、_________，调节滑片位于如图所示的位置，读出电压表示数为（两空均选填“闭合”或“断开”）；
(2)闭合、_________、_________，滑动变阻器滑片的位置保持不变，读出电压表示数为（两空均选填“闭合”或“断开”）；
(3)未知电阻的阻值________________（用字母、、表示）。
四、计算题（每题10分，共2题，20分）
43．一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8mim，其正常工作过程中电热管和电动机的工作时间与工作状态如下表所示。
（1）豆浆机正常工作时，电热丝电阻是多少？
（2）豆浆机正常工作做一次豆浆，电流做功多少焦？
（3）为测定家里电路的实际电压， 小明将家里的其它用电器都断开， 只让这款豆浆机工作， 他观察到在豆浆机的电热丝工作的3min内，家里标有 “ 2000r/kW · h" 字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
44．某品牌太阳能热水器的容积为100L，其装满水后在太阳的照射下水温从20℃的升高到40℃，不计热量的散失．
(1)求热水器中的水吸收的热量．［水的比热容c=4.2×103J/(kg.℃) ］
(2)要完全燃烧多少体积的煤气可以产生相同的热量?（煤气的热值q=4.0×107J/m3）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【解析】A、由公式Q吸=cm△t变形可得：，由图象可知，质量和吸收的热量都相同的甲、乙两种液体，甲液体升高的温度高，所以甲比乙液体的比热容小，故A正确；
B、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，则甲、乙的比热容相同，由图象可知，吸收相同热量时，甲液体升高的温高，所以甲比乙液体的质量小，故B错误；
C、由题意可知，同一热源分别加热，加热相同的时间，甲与乙液体吸收的热量相同，故C错误；
D、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，比热容相同，吸收相同的热量，则液体的温度变化与它们的质量成反比，故D错误。
故选A。
2、C
【解析】A、用电器正常工作时的电压等于额定电压，由于微波炉和电视机的额定电压相同，所以这两个用电器正常工作时的电压相等，故A错误；BC、由柱状图可知，微波炉正常工作1小时的电费比电视机高，而单价是一定的，所以微波炉消耗电能多，根据P＝可知，微波炉电功率大于电视机的电功率，故C正确；电压相同，由P＝UI可知，微波炉正常工作时的电流大，故B错误；D、虽然微波炉电功率大，由于不知道一个月内它们的实际工作时间，根据W＝Pt知无法判断微波炉和电视机消耗的电能的多少，所以无法比较电费的多少，故D错误．故选C．
点睛：（1）根据用电器正常工作时的电压与额定电压相等分析判断；（2）从柱状图可知两用电器正常工作1小时的电费，进而知道消耗的电能，再根据P＝ 和P＝UI判断通过用电器的电功率和电流；（3）电能计算：W＝Pt；电能的多少与电功率大小和时间长短有关；
3、B
【详解】A．只有在标准大气压下水的沸点才是100℃，压强发生变化时，水的沸点会发生变化，故A错误；
B．汽油机做功冲程是将内能转化为机械能，则燃气的内能将减少，故B正确；
C．物体温度升高，说明内能增大，有可能是吸收了热量，也有可能是外界对物体做了功，故C错误；
D．任何温度的物体都有内能，故D错误。
4、D
【分析】本题考查能量的转化、物体的受力分析
【详解】A．雨滴是匀速下落，则整个过程动能不变，而高度是越来越低，所以重力势能减小，那么机械能也减小，故A不正确
B．雨滴下落的过程，既受到重力也受到阻力，因为下落过程中有空气阻力，而且雨滴是做匀速运动，若只受到重力，也不可能做匀速运动了，故B不正确
CD．下落过程中，重力势能减小，但动能保持不变，所以减小的重力势能不是转化为动能，但在此过程中，受到空气阻力，要克服阻力做功，所以重力势能转化为内能，故C不正确，D正确。
5、D
【解析】根据题中“当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是”可知，本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律、串并联电路特点的应用，关键是知道灯泡的亮暗取决于实际功率的大小。
【详解】左图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，
因灯泡的亮暗取决于实际功率的大小，所以，由可知灯泡的实际功率变小，灯泡变暗；
右图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；故D正确。
6、B
【分析】(1)地磁场的北极在地理南极附近，地磁场南极在地理北极附近；
(2)磁场的基本性质：对放入其中的磁体产生磁力作用；
(3)根据理想模型方法的思路进行分析，即为了人们可以形象直观的认识磁场，科学家通过想象引入了磁感线；
(4)在磁体外部，磁感线从N极出发，回到S极。
【详解】A．地磁场的北极在地理南极附近，地磁场南极在地理北极附近，地磁场的南北极与地理的南北极并不完全重合，故A错误；
B．磁极间的相互作用是通过磁场而发生的，故B正确；
C．磁感线是科学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真实存在的，故C错误；
D．磁体外部的磁感线是从N极出发，回到S极的，磁体内部的磁感线是从S极出发，回到磁体N极的，故D错误。
故选B。
7、D
【解析】A.两电器串联，不能独立工作，故A错误；B.两电器串联，不能独立工作，故B错误；C..两电器串联,S控制整个电路，S1控制电风扇，灯不能单独工作，故C错误；D.照明灯与风扇并联，且各自的支路有一个开关控制，灯与风扇能同时工作，又能分别独立工作，故D正确．故选D.
点睛：由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联．
8、A
【解析】四溢的花香引来了长喙天蛾采蜜，它们能闻到阵阵的花香，是由于花香分子在不停的做无规则运动，扩散到空气之中，故选A。
9、B
【详解】整个电路的通断可以通过手动开关控制，也可通过手机APP远程控制开关完成，说明两个开关能独立工作、互不影响，和应该并联在干路上；当室内光线较暗时，光控开关会自动闭合，说明与灯泡串联；开关会自动闭合开启空调系统，说明开关与电动机串联，灯泡和空调系统均可独立工作说明灯泡和空调系统并联，故选B。
10、A
【解析】电水壶、电熨斗、电暖气三个用电器都是利用电流热效应工作的，电流通过它们做功时电能全部转化为内能，即Q＝W；
而电流通过电风扇做功时，将电能大部分转化为机械能使风扇转动，只有一少部分转化为内能，即Q＜W．所以相同时间内产生的热量远小于其消耗电能的是电风扇．
11、B
【详解】小球质量不变，在下落过程中，高度减小，重力势能减小；速度变大，动能变大，重力势能转化为动能；上升过程中，高度増加，重力势能増大；速度变小，动能变小，动能转化为重力势能；由于和空气有摩擦，一部分机械能转化为内能，小球机械能逐渐减小，所以小球会越跳越低，最后静止。
故选B。
12、A
【详解】电阻R1和R2并联在电压为U的电路里，则
R＝ ，
∴电源电压
U＝IR＝I ，
∴根据欧姆定律得通过R1的电流：
I1＝。
故选A。
13、B
【详解】A．石墨善于导电，属于导体；塑料不善于导电，属于绝缘体．故A错误．
B．铜是金属，善于导电，属于导体；大地善于导电，属于导体．故B正确．
C．胶、玻璃都不善于导电，属于绝缘体．故C错误．
D．陶瓷不善于导电，属于绝缘体；铜是金属，善于导电，属于导体．故D错误．
14、C
【详解】为了节约用电，应该让灯的开关在天黑且有人时自动闭合，两个条件同时满足，说明光控开关、声控开关应串联，故C正确，ABD错误。
故选择C选项。
15、D
【解析】A．扩散现象在固体、液体、气体之间都能进行，故A正确，不符合题意；
B．物体内分子之间的引力和斥力是同时存在的，故B正确，不符合题意；
C．物体吸收热量，温度不一定升高，如晶体熔化时吸收热量，温度保持不变，故C正确，不符合题意；
D．一切物质的分子都在永不停息地做无规则运动，固体虽然不能流动，但固体分子同样是运动的，故D错误，符合题意。
故选D。
16、A
【详解】礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，这个过程中礼花炮筒内的空气对外做功将内能转化为彩带的机械能。
故选A。
17、C
【详解】在串联电路中，电流处处相等。两导体串联，所以两导体电流相等且等于电路电流I。故ABD不符合题意，C符合题意。
故选C。
18、C
【详解】根据题意，知木球，其质量为10g，体积为20cm3，所以木球的密度为；所以木球的密度小于水与煤油的密度，因此把木球放入水和煤油中时，木球处于漂浮状态；根据阿基米德定律，所以排开液体的重力相同，根据，排开液体的重力相同，所以；排开液体的质量也相同，所以木球排开煤油的质量也是10g，故选C．
19、D
【解析】在“比较不同物质吸热的情况”实验时，不同物质吸收热量的多少不能直接测量，通过测量加热时间的长短来比较吸热的多少，采用的是转换法．
【详解】A．探究磁场时，引入“磁感线”的概念，可以形象地描述磁场的特点和分布规律，采用的是模型法．故A不符合题意；
B．研究电阻的串、并联时，引入“总电阻”的概念，采用的是等效替代法．故B不符合题意；
C．保持电压不变，探究通过导体的电流与电阻的关系，采用的是控制变量法．故C不符合题意；
D．探究电热与哪些因素有关的实验中，通过液体温度变化反映电流产生热量的多少，采用的是转换法．故D符合题意．
故选D．
20、C
【详解】A．用力推车，但没有推动，有力但没有移动距离，所以力对物体不做功，故A项不符合题意；
B．举重运动员举着杠铃站着不动，有力但没有移动距离，所以力对物体不做功，故B项不符合题意；
C．推出去的铅球在空中下落，此过程中铅球受到重力的作用，并且在重力的方向上移动了距离，所以重力对铅球做了功，故C项符合题意；
D．人用力搬石头但没有搬动，有力作用在石头上，但石头没有移动距离，所以力对物体不做功，故D项不符合题意；
21、B
【详解】英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系。
故选B。
22、C
【详解】串联电路中各处的电流相等，所以两灯串联时，通过它们的电流一定相等。
故选C。
【点睛】
23、C
【详解】如图所示电流表A在干路，A1在支路，但闭合开关后，两个电流表指针偏转均为图乙所示指针偏转幅度一样，因此电流表A选用0-3A的量程，A1选用0-0.6A的量程，因此电流表A和A1的示数分别为2.2A和0.44A，流过L2的电流为

故选C。
24、D
【详解】A. 小球从A处到B处，质量不变高度增大，所以重力势能增大，故A选项正确；
B. 小球从B处到C处，质量不变，在重力作用下速度逐渐增大，所以动能增大，故B选项正确；
C. 小球在D处比B处，质量不变高度降低，所以重力势能变小，故C选项正确；
D. 看图可知小球在弹跳过程中，每次触地反弹至最高点的高度逐渐减小，说明其机械能在运动过程中减小，所以A、C、E三处机械能总量并不相等，故D选项错误符合题意．
25、D
【详解】①研究压力作用效果与压力大小的关系时，保持受力面积不变，运用的是控制变量法；
②研究声音的产生时，将发声的音叉与水面接触，水花四溅将音叉的振动放大，说明了声音是由物体振动产生的，采用的是转换法；
③研究磁场时，引入“磁感线”，采用的是模型法；
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体。采用的是控制变量法。
所以研究方法相同的是①与④。
故选D。
26、B
【详解】A．家用照明灯的额定功率约为40W，家用吊扇的额定功率与此差不多，在50W左右，故A不符合题意；
B．家用小节能灯的额定功率在10W左右，故B符合题意；
C．教室中日光灯的额定功率在40W左右，由得，正常工作的电流约为
故C不符合题意；
D．1度电=1kW•h，由可得，1度电能使该空调正常工作的时间是
故D不符合题意。
故选B。
27、B
【详解】A．柴油机与汽油机结构上存在差异，柴油机顶部是喷油嘴，吸气冲程吸入的是空气。故A错误；
B．热机是将燃料燃烧释放出的内能转化为活塞机械能的机器。故B正确；
C．内燃机是最常见的热机。在内燃机的压缩冲程，活塞压缩燃气做功，使工作物质的内能增加，温度升高，体积减小，压强增大。故C错误；
D．热机工作过程中，尾气带走大量的热量，另外燃料不可能完全燃烧，克服机械摩擦及机械散热损失能量等，所以热机获得的有用机械能很少，机械效率远小于1,故D错误。
28、D
【详解】由电路图可知，R1与R2 串联，电压表测R2两端的电压，电流表测电路中的电流．
（1）因串联电路中总电压等于各分电压之和，所以，由I=U/R可得，电压表的示数：U2 =U-IR1 =6V-1.5Ω×I，所以，U2与电流是一次函数关系，其图象是一条倾斜直线，且电流增大时，U2减小，故A不正确；
（2）定值电阻R1 的电功率：P1 =I2R 1，显然R1 的功率是电流I的二次函数，开口应向上，且最小电流I最小=U/R1+R2最大=6V/（1.5Ω+6Ω）=0.8A，当电路中的电流I=2.4A时，定值电阻R1 的电功率：P1 =I2R1 =（2.4A）2×1.5Ω=8.64W，故B不正确；
（3）电路的总功率P=I2（R1 +R2），电阻器的功率P2 =I2R2，则电阻器的功率与电路总功率的比值：η=P2/P=I2R2/I2(R1+R2)=R2/R1+R2=R2/（1.5Ω+R2），不是正比例函数，故C不正确；
（4）电路中的电流I=U/（R1+R2），变阻器的电功率：P2 =I2R2 =（U/R1+R2）2R2=U2/(R1+R2)2/R2=U2/R12+2R1R2+R22/R2=U2/（R12−2R1R2+R22+4R1R2）/R2=U2/(R1−R2)2R2+4R1，当变阻器接入电路的阻值等于定值电阻时，变阻器消耗的功率最大，变阻器的功率先随其接入阻值的增大而增大，后随其接入阻值的增大而减小．而变阻器阻值增大时，其两端电压也增大，当R2 =R1 =1.5Ω时，变阻器的电功率最大，最大为：P2大=U2/4R1=(6V)2/（4×1.5Ω）=6W，此时电压表的示数：U2 =IR2 =U/R1+R2R2 =6V/（1.5Ω+1.5Ω）×1.5Ω=3V，故D正确，故选D．
29、D
【详解】AC．由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。 当滑动变阻器的滑片P向左端移动时，滑动变阻器接入电路中的电阻变大，电路中的总电阻变大， 由可知，电路中的电流变小，即电流表的示数变小，灯泡L的亮度变暗，故AC错误；
BD．由U=IR可知，灯泡两端的电压变小，滑动变阻器两端的电压变大，即电压表的示数变大，故B正确，D错误。
故选B。
30、C
【详解】灯泡L与滑动变阻器R串联，电压表测量L的电压。当滑动变阻器的滑片向右滑动时，其连入电路的阻值变大，电路总电阻变大，所以电路中的电流变小，电流表示数变小，根据欧姆定律可知，灯泡两端的电压变小，即电压表示数变小。
故选C。
二、填空题（每空1分，共10题，20分）
31、2025.6
【详解】电能表虚框的数位是十分位，由图知电能表的示数是2025.6kW·h。
32、5 增大 温度
【分析】（1）该题中，根据电阻的定义式：R=，故曲线上的任意点与坐标原点的连线的斜率就表示它的电阻，由此可以得出结论；
（2）流过电阻的电流越大，单位时间内电阻上产生的内能就越多，电阻的温度就越高，电阻也随之增大
【详解】根据电阻的定义式：R=,故曲线上的任意点与坐标原点的连线的斜率就表示它的电阻,由图可知,曲线上的任意点与坐标原点的连线的斜率随电压U增加而增大,故电阻随电压的增大而增大;流过电阻的电流越大,单位时间内电阻上产生的内能就越多,电阻的温度就越高,电阻也随之增大;当电压为2V时,由图可知,电流为0.4A,所以电阻R为：R===5Ω.
故答案为5；增大；温度
33、变大 不变
【分析】（1）由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路电流；当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可以判断电流表示数变化情况．
（2）由电路图知，电流表测电路电流，电压表测电阻R1两端电压，由欧姆定律可以判断电压表与电流表示数之比如何变化．
【详解】（1）当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻R变小，电源电压U不变，由I=可知电路电流变大，电流表示数变大．
（2）由电路图知，电流表测电路电流，电压表测电阻R1两端电压U1，由欧姆定律可知R1=，由于电阻R1不变，则电压表与电流表示数的比值不变．
故答案为变大；不变．
【点评】
分析清楚电路结构，明确电压表与电流表所测的量，熟练应用欧姆定律是正确解题的关键．
34、内 重力势
【详解】[1]炽热的岩浆具有很大的内能，在突破地壳的过程中对外做功，将内能转化为机械能。
[2]岩浆冲上山坡时速度越来越慢，所处高度越来越高，其动能转化为重力势能。
35、机械 内 乙
【详解】[1][2]如图甲所示装置，在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力将活塞迅速下压，看到棉花着火，说明对筒内气体做功，使空气的内能增大，温度升高，该过程中，活塞的机械能转化为筒内空气的内能。
[3]乙汽油机中两个气门关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，与实验过程中的能量转化是一致的，丙汽油机中两个气门关闭，火花塞点火，活塞详细运动，是做功冲程，将内能转化为机械能，与实验过程中的能量转化不是一致的，故选填“乙”。
36、火 大地 利用
【解析】测电笔接触火线时，氖管发光；接触零线时，氖管不发光；为了安全用电，电饭锅、电冰箱等有金属外壳的家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生；长期不用的家电设备每隔一段时间后需要通电一次，这是利用电热来驱潮，可对电器起到保护作用．
37、30 1.5
【详解】（1）因串联电路中各处的电流相等，且I1＝1A，I2＝0.6A，所以，两只定值电阻串联时，电路的最大电流I＝I2＝0.6A，因串联电路中总电阻等于各分电阻之和，所以，由I＝可得，电路两端允许加的最大电压：
U＝I（R1+R2）＝0.6A×（20Ω+30Ω）＝30V；
（2）两电阻两端允许所加的最大电压分别为：
U1＝I1R1＝1A×20Ω＝20V，U2＝I2R2＝0.6A×30Ω＝18V，因并联电路中各支路两端的电压相等，所以，将两只电阻并联时，电路两端的最大电压U′＝U2＝18V，此时通过R2的电流I2＝0.6A，通过R1的电流I1′＝=＝0.9A，因并联电路中干路电流等于各支路电流之和，
所以，干路中允许通过的最大电流：I′＝I1′+I2＝0.9A+0.6A＝1.5A．
38、右 竖直向下 2N
【详解】杠杆的平衡调节应为左边高平衡螺母向左调节，右边高平衡螺母向右调节，所以在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，则可将左侧的平衡螺母向右调节，使其在水平位置平衡．在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，则要求弹簧测力计拉力的力臂最大，在已知支点和力的作用点的情况下，把支点与力的作用点的连线作为力臂时力臂最大，所以弹簧测力计的拉力应沿竖直方向，根据杠杆的平衡条件，F1×L1=F2×L2，代入数据得1.5N×20cm=F2×15cm，解得F2=2N,所以此时读数为2N．
39、短路 电流
【详解】[1][2]当把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，说明电路中电流过大，电饭煲还没有使用，只是插头插入插座的瞬间跳闸，不是总功率过大而是插头处短路造成的。
40、50 2500
【详解】[1]由可知，连接短路位置到甲地的两段输电线的电阻值：

[2]短路位置到甲地的两段输电线的总长度：
短路的地点离甲地的距离：
。
三、实验题（每空1分，共2题，15分）
41、3 电压表并联在滑动变阻器两端 右 小
【详解】(1)[1]小灯泡的额定电压为2.5V，为了测量更精确，电压表应选择的量程是 0～3V。
(2)[2]小明按图连接好电路后，闭合开关，当移动滑动变阻器的滑片时，发现小灯泡亮度变亮，则灯的电压变大，根据串联电路电压的规律，变阻器的电压变小，故原因是：误将电压表并联在变阻器的两端了；
(3)[3]调整好电路后，接着调节滑动变阻器滑片，让小灯泡的电压逐次下降，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如题目中表所示，综合分析可知，电流逐渐变小，故电路中的电阻变大，故实验中滑动变阻器的滑片逐渐向右端滑动；
[4]由欧姆定律，第1次电阻大小：
，
同理第2次的电阻为8.1Ω，第7次的电阻为2.0Ω，故随着灯丝温度降低，小灯泡的电阻值变小。
42、闭合 断开 断开 闭合
【详解】(1)[1][2]闭合、闭合、断开，调节滑片位于如图所示的位置，从图中可看到，这是一个串联电路，三个电阻是串联的，电压表测和的电压之和。
(2)[3][4]闭合、断开、闭合，滑动变阻器滑片的位置保持不变，电压表测的是的电压。
(3)[5]根据串联电路电压规律可知，两端的电压是
流过的电流是
那么根据可知未知电阻的阻值是
四、计算题（每题10分，共2题，20分）
43、 (1)80 Ω；(2)2.298× 105 J；(3)200V
【详解】(1)由图乙可知，加热功率为605W，额定电压为220V，电热丝电阻：
R==80Ω；
(2)由表中数据可知，豆浆机正常工作做一次，打浆（电动机工作）时间为：
t1=1min+5min-4min=2min；
加热时间为：
t2=t总-t1=8min-2min=6min，
豆浆机正常工作做一次豆浆，电流做功：
W=W1+W2=P1t1+P2t2=100W×2×60s+605W×6×60s=2.298×105J；
(3)转盘转了50转，电流做的功：
W=kW•h=0.025kW•h=9×104J，
豆浆机加热时的实际功率：
P实==500W；
他家里电路的实际电压：
U′==200V。
答：(1) 豆浆机正常工作时，电热丝电阻是80Ω；
(2)豆浆机正常工作做一次豆浆，电流做功2.298×105J；
(3)他家里电路的实际电压是200V。
44、（1）8.4×106J （2）0.21 m3
【详解】（1）水的质量
m=ρV=103kg/m3×100×10-3m3=100kg
水吸收的热量
Q吸=cm(t-t0)= 4.2×103J/(kg.℃) ×100kg×(40℃-20℃) = 8.4×106J
（2）根据Q吸= Q放，Q放=qV，得到
V= = = =0.21m3
答：（1)求热水器中的水吸收的热量是8.4×106J；
(2)要完全燃烧0.21 m3 的煤气可以产生相同的热量。
实验次数
1
2
3
4
5
6
7
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.24
0.21
0.19
0.16
0.05
工作时间（min）
0~1
1~4
4~5
5~8
工作状态
粉碎打浆并加热
加热
粉碎打浆并加热
加热
