2023-2024学年福建省中学九年级物理第一学期期末质量跟踪监视试题
展开
这是一份2023-2024学年福建省中学九年级物理第一学期期末质量跟踪监视试题，共21页。试卷主要包含了对于公式，下列理解正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．将标有“220 V 100 W"字样的电视机电风扇、电热水袋都接人家庭电路中，正常工作相同时间，则
A．电视机产生的热量最多B．电风扇产生的热量最多
C．电热水袋产生的热量最多D．三者产生的热量-样多
2．如图所示为四冲程内燃机各冲程示意图，其中与下图能量转化情况相同的是（ ）
A．B．C．D．
3．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多D．电烙铁产生的热量最多
4．对于公式，下列理解正确的是（ ）
A．物质的比热容与物体吸收的热量、物体的质量及物体温度的变化有关
B．比热容是物质的特性，与无关，但可以用计算
C．由公式知：质量相等的不同物质，升高相同的温度，吸收热量多的比热容小
D．比热容表示物质的吸热能力，吸热能力越强，越小
5．如图所示，向盛水的烧杯中陆续加盐，并轻轻搅拌，鸡蛋将（ ）
A．下沉，浮力不变B．上浮，浮力不变
C．下沉，浮力变小D．上浮，浮力变大

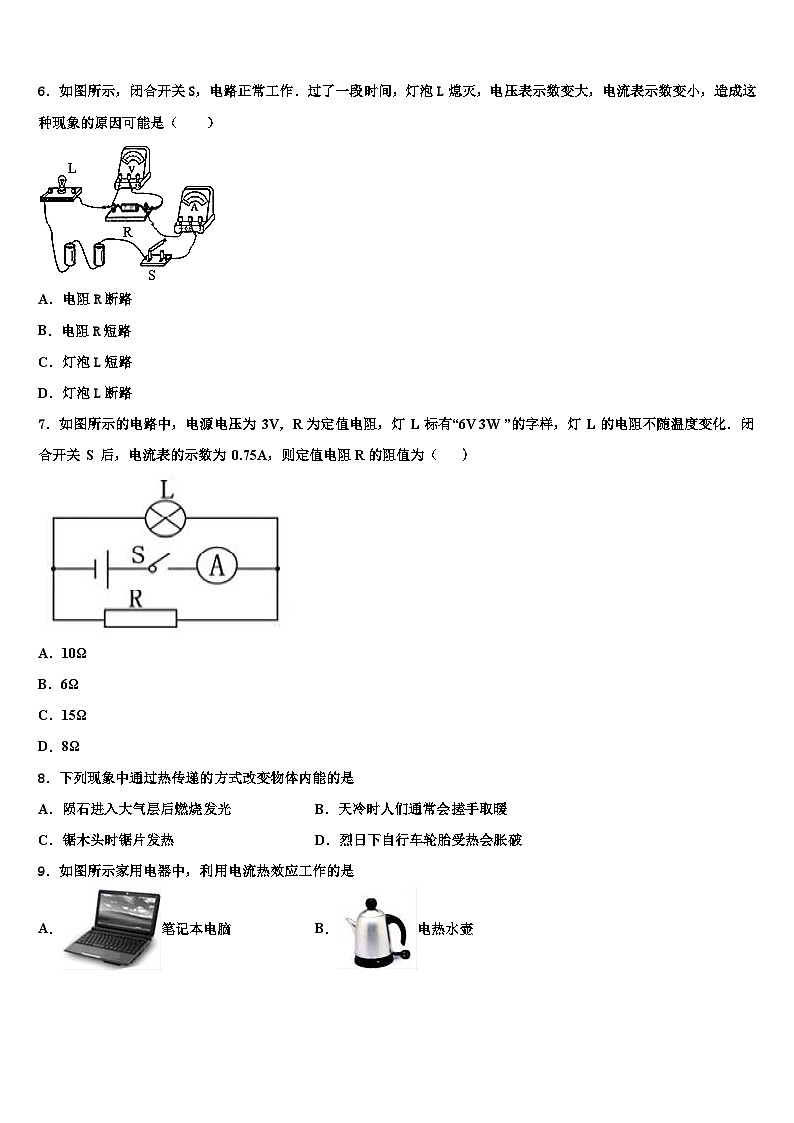

6．如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，电压表示数变大，电流表示数变小，造成这种现象的原因可能是（ ）
A．电阻R断路
B．电阻R短路
C．灯泡L短路
D．灯泡L断路
7．如图所示的电路中，电源电压为 3V，R为定值电阻，灯 L标有“6V 3W ”的字样，灯 L的电阻不随温度变化．闭合开关 S 后，电流表的示数为 0.75A，则定值电阻R的阻值为（ ）
A．10Ω
B．6Ω
C．15Ω
D．8Ω
8．下列现象中通过热传递的方式改变物体内能的是
A．陨石进入大气层后燃烧发光B．天冷时人们通常会搓手取暖
C．锯木头时锯片发热D．烈日下自行车轮胎受热会胀破

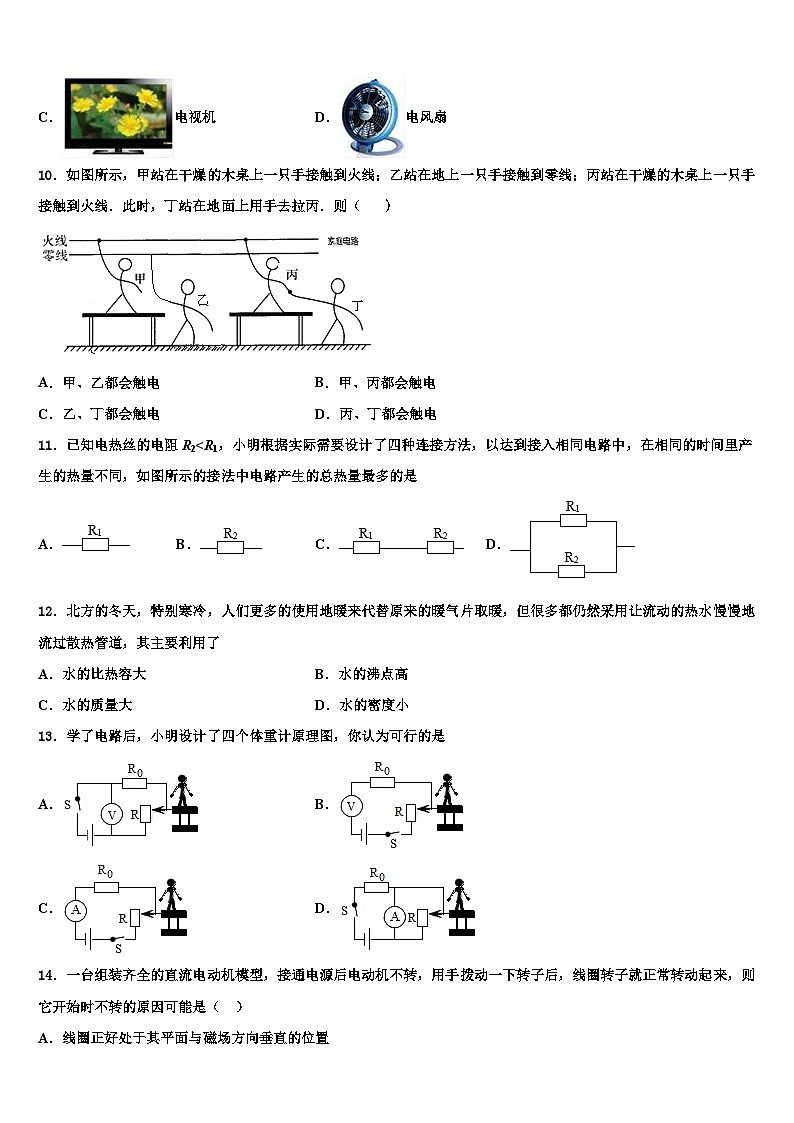

9．如图所示家用电器中，利用电流热效应工作的是
A．笔记本电脑B．电热水壶
C．电视机D．电风扇
10．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（ ）
A．甲、乙都会触电B．甲、丙都会触电
C．乙、丁都会触电D．丙、丁都会触电
11．已知电热丝的电阻R2A．B．C．D．
12．北方的冬天，特别寒冷，人们更多的使用地暖来代替原来的暖气片取暖，但很多都仍然采用让流动的热水慢慢地流过散热管道，其主要利用了
A．水的比热容大B．水的沸点高
C．水的质量大D．水的密度小
13．学了电路后，小明设计了四个体重计原理图，你认为可行的是
A．B．
C．D．
14．一台组装齐全的直流电动机模型，接通电源后电动机不转，用手拨动一下转子后，线圈转子就正常转动起来，则它开始时不转的原因可能是（ ）
A．线圈正好处于其平面与磁场方向垂直的位置
B．电刷与换向器接触不良
C．磁铁的磁性不强或线圈中的电流不够大
D．线圈内部断路
15．导体和绝缘体是重要的电工材料，下列关于导体和绝缘体的说法中正确的是（ ）
A．物体内部有电荷就是导体
B．不管条件如何变化，绝缘体永远是绝缘体
C．玻璃与丝绸摩擦带电说明玻璃是导体
D．变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘
16．小明将酒精气体传感器R2、电阻R1与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大。此过程中（ ）
A．传感器的电阻逐渐增大B．电路总功率逐渐变大
C．通过传感器的电流逐渐减小D．传感器两端的电压逐渐增大
17．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样．若不考虑温度对灯丝电阻的影响，下列说法中正确的是
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C．两灯串联接入220V的电路，L1消耗的功率小于25W
D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
18．如图所示电路连接中，当开关S闭合时，下列说法正确的是
A．螺线管上端为S极，滑片P向左移，弹簧伸长
B．螺线管上端为N极，滑片P向左移，弹簧缩短
C．螺线管上端为S极，滑片P向右移，弹簧伸长
D．螺线管上端为N极，滑片P向右移，弹簧缩短
19．工人把一块长4m的木板搭在高1.2m的车尾（衔接部分忽略不计），把重500N的木箱从底端匀速推到车厢，如图所示，所施加推力为200N。则不正确是（ ）
A．木箱与木板间摩擦力是200N
B．工人做有用功为600J
C．使用斜面的目的是为了省力
D．斜面的机械效率为75%
20．下列实例中，属于通过做功改变内能的是
A．用暖水袋暖手，手变热B．锯木头时，锯片变热
C．饮料放冰箱里，饮料变凉D．水放太阳底下晒，水变热
21．往大口厚玻璃瓶内装入少量水并塞紧塞子。用气筒往瓶内打气，瓶内的液态水很快减少；当塞子跳出时，看到瓶口有白雾出现，如图所示。下列说法中错误的是（ ）
A．往瓶内打气时，压缩气体，瓶内气体内能变小B．往瓶内打气时，外界对瓶内的气体做了功
C．瓶塞跳出时，瓶内气体对塞子做了功D．瓶塞跳出时，瓶内气体内能减少，温度降低
22．如图甲是小阳设计的天然气泄漏检测电路图，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压不变。当检测天然气体浓度增大时（ ）
A．电流表示数减小B．电压表示数减小
C．电路总电阻增大D．电路总功率增大
23．下列图示所涉及的物理知识不正确的是（ ）
A．甲图说明同种电荷相互排斥
B．乙图 中金属棒中电流方向是由B向A
C．丙图接法符合安全用电与保护原则
D．按丁图的方法使用试电笔可以辨别火线与零线
24．关于家庭电路和安全用电，下列说法正确的是
A．发现有人触电应立即用手将人拉开
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可
25．为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 S，指示灯 L 不亮；安全带未系好时，相当于断开开关 S，指示灯L 发光。图中符合上述要求的电路图是
A．B．C．D．
26．下图中使用的工具，属于省力杠杆的是
A．天平B．撬棒
C．钓鱼竿D．筷子
27．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
28．如图所示，连接两只小电灯L1，L2的两种电路中，电源电压相同且保持不变。闭合开关，有关判断正确的是（ ）
A．图甲中L2两端的电压小于图乙中的L2两端的电压
B．图甲中通过L1的电流大于图乙中通过L1的电流
C．若图乙中L2灯丝烧断，L1将不能正常发光
D．若图甲中L1灯丝烧断，L2正常发光
29．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是
A．两个模块相当于开关，彼此串联
B．同个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
30．下列数据符合实际的是（ ）
A．一节干电池的电压约为3V
B．日常使用的节能灯正常工作时的电流约为0.1A
C．家用电冰箱正常工作一天消耗的电能约为200J
D．液晶电视机的额定功率约为1000W
二、填空题（每空1分，共10题，20分）
31．如图所示，用力将活塞迅速下压，会看到筒内棉花燃烧起来，说明筒内空气的内能增加，其内能是通过_____方式改变的；如果筒内没有放棉花，则活塞下压时筒内空气的内能将_____（选填“会”或“不会”）增加。
32．如图所示，在吹气球时，吹大了的气球没握住，它叫啸着飞跑了！你及时捡起气球会发现它的嘴部温度_____（选填“变高”“变低”或“无变化”），球内气体喷出来时和图_____（选填“乙”或“丙”）汽油机的工作过程中能量的转化是一致的。
33．某同学用丝绸摩擦过的玻璃棒靠近悬挂着的泡沬小球，发现泡沬小球被排斥．泡沬小球被排斥的原因是_____种电荷相互排斥，由此可知泡沬小球一定带_____电．
34．当玻璃棒和丝绸摩擦时，丝绸带_____电，是因为在摩擦过程中丝绸_____（选填“得到”或“失去”）电子．反复摩擦后，发现玻璃棒的温度升高，这是通过_____方式改变物体内能的．
35．电信公司通过4G网络为客户提供无线视频通话、无线上网等多种服务，而这些服务是利用_____来传递信息的，它_____（填“可以”或“不可以”）在真空中传播．在波速一定的条件下，频率越高，波长越_____（填“长”或“短”）．
36．火箭加速升空过程中，对于火箭搭载的卫星来说，动能____，重力势能____，卫星的机械能是由火箭燃料的____能转化而来的．
37．如图所示，把电阻 R 接入电源电压为 6 V 的电路中，电流表示数是 0.3 A ，如果需要让电路中的电流增大到 0.8 A ，可以_____联一个_____Ω的电阻。
38．一节干电池的电压为_______V；一般情况下，人体的安全电压不高于_______ V；电冰箱、洗衣机、电视机等家用电器是_______ （选填“串联”或“并联”）连接的。
39．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，总电阻是___Ω； 电路中允许通过的最大电流为___A； 电路两端允许加的最大电压为___V．
40．华为某款手机锂电池上面标明电压为3.7V,容量为3000mAh,则它充满电后存储的电能为______J；该手机的待机电流为15mA,则该手机最长待机时间为______h
三、实验题（每空1分，共2题，15分）
41．小明同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置，请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中液面__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与___________的关系。
（3）由乙图所示的实验现象可以得到的结论是：在电阻、通电时间相同的情况下，通过电阻的__________越大，电阻产生的热量越多。
（4）该实验采取的探究方法有转换法与____________法。
（5）在家用电热水壶烧同一壶水时，若通电时间不够长，水就不能烧开，是因为电流通过导体产生热量多少与__________有关。
42．测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源、电流表（0～0.6A、0～3A ）、电压表（0～3V 、0～15V）、滑动变阻器、开关各一只，导线若干。
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（____）
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是_____；
A．检查灯泡是否断路 B．检查灯泡是否短路
C．检查开关接触是否良好 D．移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为_____A，小灯泡的额定功率为_____W。
四、计算题（每题10分，共2题，20分）
43．如图甲，是一种用于养生保健的煮饮电器养生壶，其电功率可调，某品牌养生壶参数如下表，请回答：
（1）该养生壶在额定最大功率工作时的电流是多大？
（2）将壶内2kg的水及其它营养物质从20℃以800W功率慢煮至100℃，求此过程中里面的混合物质吸收的热量是多少J？所需加热时间至少多少秒？（里面混合物质比热容取4.0×l03J/（ kg•℃），不计热损失）
（3）现关闭家中其他所有用电器，只让该养生壶在最大功率下工作3min，同时记录家中电能表（如图乙）上的指示灯闪烁了60次（表盘上“1200imp/kW•h”字样，表示用电器每消耗lkW•h电能，指示灯闪烁1200次）。请计算此养生壶的实际最大功率是多少W？并与额定最大功率进行对比看否相同，若不同请分析原因。
44．小文同学从电视新闻看到超载车损坏公路和桥梁的报道后，心想为什么不在道路入口地面上设置一称重的检测设备呢？于是设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲所示。电路由电源、称重计（电流表、量程0-0.6A）、定值电阻R0、滑动变阻器R1、弹簧和开关组成。已知电源电压8V，滑动变阻器R1长40cm、最大阻值20Ω，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）最大载重时，该模拟电路的电流表示数多大？（保留二位小数）
（3）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=30Ω、R3=20Ω、R4=5Ω或R5=1Ω中哪个替换R0，替换后，最大称量时，电流表示数多大？（保留二位小数）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【解析】由于家中的电视机、电风扇和电热水袋三种电器，它们上都标有“220V 100W”的字样，所以将它们都接入家庭电路中，正常工作相同时间，由知道，三种电器消耗的电能相同，但电视机主要是把电能转化为声能和光能；电风扇主要是把电能转化为机械能；只有电热水袋把电能全转化为内能，所以，正常工作相同时间，电热水袋产生的热量最多，故选C。
2、A
【详解】A．图中是将机械能转化为内能，该选项是热机的压缩冲程，将机械能转化为内能和图中的能量转化相同。故A项符合题意；
B．图中是将机械能转化为内能，该选项中是热机的排气冲程，没有能量转化。故B项不符合题意；
C．图中是将机械能转化为内能，该选项中是热机的做功冲程，将内能转化为机械能。故C项不符合题意；
D．图中是将机械能转化为内能，该选项中是热机的吸气冲程，没有能量转化。故D项不符合题意。
3、C
【详解】A．三者的实际功率相同，通电时间相同，根据公式 得，三个电器消耗的电能一样多，A对；
B．电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；
C D．三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对．
故选C。
4、B
【详解】AB．比热容是物质的性质，与物质的种类有关，与质量、升高的温度、吸收热量无关，故A错误，B正确；
CD．比热容是表示物质吸热能力大小的物理量，质量相等的不同物质，升高相同的温度，吸收热量多的吸热能力强，比热容大，故CD错误；
故选B。
5、D
【详解】
向水中加盐，使水的密度增大，因F浮=ρ液V排g，鸡蛋在水中排开水的体积不变，鸡蛋受到的水的浮力增大，当鸡蛋受到的水的浮力大于自重时，鸡蛋将上浮。
故选D。
6、A
【解析】由图可知，电阻R与灯泡L串联，电压表测电阻R两端的电压，电流表测串联电路的电流．
A．若电阻R断路，则电路中电流为0，即电流表示数变小．电压表与电源正负极相连，因此电压表示数等于电源电压，即示数变大，故A符合题意．
B．电阻R短路，电路的总电阻变小，根据，电路中电流变大．电压表被短路，电压表示数为0，即电压表示数变小，故B不符合题意．
C．灯泡L短路，电压表测电源电压，电压表示数变大，电流表示数变大，故C不符合题意．
D．灯泡L断路，电路中电流为0，电流表示数变小；电压表只与电源正极相连，电压表示数为0，电压表示数也变小，故D不符合题意．
7、B
【详解】由图示可知，灯泡与电阻为并联关系，电流表测总电流；灯泡L的电阻为
RL===12Ω ，
当电压为3V时，通过灯泡的电流为
I= ==0.25A，
所以通过电阻的电流为
0.75A-0.25A=0.5A，
故定值电阻R的阻值为
R===6Ω，
故应选B．
8、D
【详解】A．陨石进入大气层后与大气摩擦，陨石克服摩擦做功，机械能转化成内能，属于做功改变内能；
B．天冷时人们通常会搓手取暖，双手相互摩擦时，克服摩擦做功，机械能转化成内能，从而使手发热，属于做功改变内能；
C．锯木头是时，克服摩擦做功，机械能转化成内能，属于做功改变内能；
D．烈日下自行车轮胎受热膨胀，车轮胎从太阳吸热，是能量的转移，是通过热传递来改变内能的，符合题意；
故选D。
9、B
【解析】A. 笔记本电脑，利用电能处理信息，电能转化为光能、声音和内能，故A不符合题意；
B. 电热水壶利用电流的热效应工作，将电能转化为内能，故B符合题意；
C. 电视机使用时，电能转化为光能、声音和内能，但不是利用热效应工作，故C不符合题意；
D. 电风扇工作时，电能主要转化为机械能，故D不符合题意．
选B．
10、D
【详解】甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电．综上所述，甲、乙都不会触电，丙、丁都会触电．故选D．
11、D
【详解】图中四种连接方式，接入相同电路中，电压相同，由Q=t可知，t相同，电阻R越小，产生的热量越多，并联电路总电阻比任何一个阻值都小，串联电路总电阻比任何一个电阻都大， AB选项只有一个电阻，C选项是串联电路，D选项是并联电路，总电阻最小，产生的热量最多，故选D。
12、A
【解析】因为水的比热容最大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气装置中用水来供热，故A正确，BCD错误。
13、C
【详解】①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意．
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意．
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意．
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意．
故选C．
14、A
【详解】用手拨动一下转子后，线圈转子就正常转动起来，这说明了电路没有断路，也没有接触不良，也不可能是磁铁的磁性不强或线圈中的电流不够大，只有可能是线圈正好处于其平面与磁场方向垂直的位置，相对的两边受力大小相等，方向相反，并处于同一条直线上，从而使线圈不能转动，故选A。
15、D
【详解】A．若物体内存在大量的自由电荷，物体就是导体，故A错误；
B．导体和绝缘体间没有绝对界限，在一定条件下，绝缘体会变为导体，如玻璃在红炽状态下就变为导体了，故B错误；
C．手握玻璃棒与丝绸摩擦，玻璃棒能够带电，说明玻璃与人体不导通，即玻璃棒属于绝缘体，故C错误；
D．绝缘漆属于绝缘体，变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘，故D正确。
故选D。
16、B
【详解】AC．由电路图可知，电阻R与酒精气体传感器电阻串联，电压表测R两端的电压；将传感器逐渐靠近装有酒精的杯口上方时，电压表示数逐渐增大，由I=可知通过R的电流变大，由串联电路电流的规律可知通过传感器的电流变大，由R=可知电路的总电阻变小，由电阻的串联可知传感器的电阻逐渐减小，故AC错误；
B．电源电压U不变，电路中的电流I变大，由P=UI可知电路消耗的功率变大，故B正确；
D．此时电阻R两端的电压变大，串联电路中总电压等于各分电压之和，传感器两端的电压逐渐减小，故D错误。
故选B。
17、C
【详解】A．由灯的铭牌,根据R=，求出两灯的电阻：R1==484Ω,R2==1210Ω
可见R1R2，故A错误；
B．并接在220V电源上,因为P=P额,实际功率：P1=100W,P2=40W, L1、L2消耗功率之比是: 100W : 40W=5:2，故B错误；
C．串联接在220V的电源上,电路中的电流I= =0.13A,
L1消耗的功率P1=I2R1=(0.13A)2484Ω8.2W25W,故C正确；
D． 两灯串联接入220V的电路，两灯泡消耗总功率P= I2R总=(0.13A)2（484Ω1210Ω）28.6W,故D错误．
18、A
【详解】闭合开关后，电流从通电螺线管的上端流向下端，利用安培定则可知通电螺线管的上端为S极，下端为N极，已知弹簧连接的磁体下端为N极，则异名磁极相互吸引，当滑片向左移动时，变阻器连入电路的电阻变小，由I=可知通过电路的电流增大，则磁性增强，弹簧伸长；当滑片向右移动时，变阻器连入电路的电阻变大，由I=可知通过电路的电流减小，则磁性减弱，弹簧缩短，故选A。
19、A
【详解】工人做的有用功：
，
推力做的总功：
J，
斜面的机械效率：
；
因，所以推力做的额外功：
，
由W额 =fs得摩擦力：
，
使用斜面的目的是为了省力，但要费距离。故BCD正确，不符合题意，A错误，符合题意。
故选A。
20、B
【详解】A．用暖水袋暖手，手变热，是因为手吸收了暖水的热量，是热传递改变内能，故A错误，不符合题意；
B．锯木头时锯条会变热，是因为摩擦生热，摩擦力做功改变了内能，故B正确，符合题意；
C．饮料放入冰箱冷藏室会变凉，是因为饮料的热量散发，温度降低，是热传递改变内能，故C错误，符合题意；
D．水放太阳底下晒，水变热，是水吸收了阳光的热量，是热传递改变内能，故D错误，不符合题意。
21、A
【详解】AB．往瓶内打气时，外界对瓶内气体做功，使瓶内气体内能增加、温度升高，故A错误，符合题意；B正确，不符合题意；
CD．当瓶塞跳起时，瓶内气体对瓶塞做功，瓶内气体的内能减少，温度降低，故CD正确，不符合题意。
故选A。
22、D
【详解】由图甲知，R与R0串联，电压表测量R0两端的电压，电流表测电路中电流；
AC．由图乙可知，天然气浓度增大时，气敏电阻R的阻值减小，由电阻的串联可知总电阻变小，由I=可得，电路中电流增大，即电流表示数增大，AC不符合题意；
B．由U0=IR0可知，定值电阻两端的电压增大，即电压表的示数会变大，故B不符合题意；
D．电源电压不变，电路中电流增大，由P=UI可知电路总功率增大，故D符合题意。
故选D。
23、D
【详解】A．图甲中摩擦过的玻璃棒与玻璃棒靠近后出现排斥现象，是研究同种电荷相互排斥，故A正确，但不符合题意；
B．图乙中A验电器带负电荷，B验电器不带电，因此电子将从A验电器转移到B验电器，电流方向与电子转移的方向相反，即电流方向是从B流向A，故B正确，但不符合题意；
C．如果将照明开关装设在零线上，虽然断开时电灯也不亮，但灯头的相线仍然是接通的，而人们以为灯不亮，就会错误地认为是处于断电状态。而实际上灯具上各点的对地电压仍是220伏的危险电压。如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故。所以各种照明开关开关，只有串接在火线上，才能确保安全，故C正确，但不符合题意；
D．使用测电笔时，手要接触金属体笔尾，这样测电笔所测火线时氖管才会发光，否则不发光，而图丁中手没有接触金属体，故不能辨别火线与零线，故D错误，但符合题意。
24、B
【解析】A. 发现有人触电应立即切断电源，严禁用手将人拉开。故A错误；
B. 为保证安全用电，有金属外壳的家用电器，金属外壳必须接地，防止漏电事故的发生。故B正确；
C. 使用测电笔时，手要接触笔尾金属体，以形成回路，否则氖管不会发光。故C错误；
D. 空气开关“跳闸”，说明电路中电流过大，有两个原因：短路或接入电路的用电器总功率过大。此时不能立即闭合开关，应排除故障或适当关闭用电器再闭合开关。故D错误。
25、A
【详解】由题意可知，闭合开关S，指示灯L不亮；断开开关S，指示灯L亮；
A．闭合开关S，指示灯L不亮；断开开关S，指示灯L亮，电路中串联一个电阻，可以保护电路，防止短路，符合题意；
B．闭合开关，指示灯亮，断开开关，指示灯亮，不符合题意；
C．不管开关是否闭合，指示灯都亮，不符合题意；
D．指示灯与R串联了，闭合开关，指示灯亮，断开开关，指示灯不亮，不符合题意。
26、B
【解析】A、天平在使用过程中，是等臂杠杆，不省力也不费力；
B、撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；
C、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆；
D、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆。
故选：B。
27、C
【详解】A．若a、b均为电流表，L1和L2被短路不发光，故A不符合题意；
B．若a、b均为电压表，L2被短路不发光，故B不符合题意；
C．若a为电流表，b为电压表，L1和L2并联，两灯都能发光，故C符合题意；
D．若a为电压表，b为电流表，L2被短路不发光，故D不符合题意。
故选C。
28、A
【详解】A．甲图中两个灯泡串联乙图中两个灯泡并联，两电路中电源电压相同由串联电路和并联电路的电压规律得图甲中L2两端的电压小于图乙中的L2两端的电压。故A项正确；
B．设电源电压为，灯泡L1和L2的电阻分别为和。甲图中L1的电流为，乙图中L1的电流为。所以图甲中通过L1的电流小于图乙中通过L1的电流，故B项错误；
C．图乙中两灯泡并联互不影响，所以若图乙中L2灯丝烧断，L1可以正常发光。故C项错误；
D．图甲中两灯泡串联相互影响，所以若图甲中L1灯丝烧断，L2正不能常发光。故D项错误。
29、B
【详解】脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确．
30、B
【详解】A．一节干电池的电压约为1.5V，故A不符合题意；
B．日常使用的节能灯正常工作时的电流约为0.1A，故B符合题意；
C．家用电冰箱正常工作一天消耗的电能
故C不符合题意；
D．液晶电视机的额定功率约为100W，故D不符合题意。
故选B。
【点睛】
需要对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案。
二、填空题（每空1分，共10题，20分）
31、做功 会
【详解】[1][2]迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，这是通过做功的方法增大空气内能的；当温度达到棉花的燃点时，棉花就会燃烧，如果筒内没有放棉花，当活塞下压时，同样是压缩气体做功，筒内空气的内能将增加。
32、变低 丙
【解析】气球内的气体向外喷出，气体对外做功，球内气体的内能转化为球的机械能，则球内气体的温度降低；图乙中，进气门和排气门都关闭，活塞向上运动，因此是压缩冲程，活塞的机械能转化为气缸内物质的内能。图丙中，进气门和排气门都关闭，活塞向下运动，是做功冲程，汽油机在做功冲程中，高温高压的燃气推动活塞做功，也是内能转化为机械能，与甲实验过程中的能量转化是一致的。
33、同 正
【详解】丝绸摩擦过的玻璃棒带正电，丝绸摩擦过的玻璃棒去靠近悬挂的泡沫小球，发现泡沫小球被排斥，则根据同种电荷相互排斥可知，泡沫小球一定带有同种电荷，即一定带正电荷．
34、负； 得到； 做功
【分析】（1）摩擦起电并不是创造了电荷，也不是消灭了电荷．摩擦起电的实质是电荷的转移，失去电子的物体带正电，得到电子的物体带负电；
（2）改变内能的方式包括做功和热传递．
【详解】摩擦起电的实质是电子在物体之间的转移，失去电子的物体带正电，得到电子的物体带负电；
用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，同时丝绸得到了电子，所以丝绸带负电．
反复摩擦后，发现玻璃棒的温度升高，这是通过做功方式改变物体内能的．即机械能转化为内能．
35、电磁波 可以 短；
【解析】[1][2][3]各大电信公司通过4G网络为客户提供无线视频通话、无线上网等多面服务，这些服务都是利用电磁波来传递信息的，电磁波可以在真空中传播，电磁波在真空中的传播速度约为3×108 m/s，由波速公式c=λf可当波速一定的条件下，频率越高，波长越短．
36、增大（增加或变大） 增大（增加或变大） 化学
【解析】动能大小与质量和速度大小有关，重力势能与质量和高度有关，动能和势能统称为机械能．火箭加速升空过程中，对于火箭搭载的卫星来说，速度变大，高度增加，故动能增大，重力势能增大，卫星的机械能是由火箭燃料的化学能转化而来的．
37、并 12
【详解】[1]因为电路中电流变大，即总电阻变小，所以需要并联电阻；
[2]由于并联电路中各支路互不影响，并且干路电流等于各支路电流之和，因此增加支路中的电流：
I=0.8A−0.3A=0.5A，
故并联电阻的阻值：
R′===12Ω。
38、1.5； 36； 并联。
【详解】[1]由课本知识可知：一节干电池的电压是1.5V；
[2]对人体的安全电压应不高于36V；
[3]为了使电冰箱、洗衣机、电视机等家用电器工作时互不影响，应将它们并联使用。
39、25 0.6 15
【详解】串联电路的总电阻等于各个用电器电阻之和，所以同一电路中总电阻等于；串联电路电流处处相等，甲允许的最大电流是1A，乙允许的最大 电流是0.6A，则电路中允许的最大电流是0.6A；电路两端最允许加的大电压为U=IR=。
40、39960 200
【详解】充电电流所做的功即储存的电能为：=3.7V×3000×10-3A×3600s=39960J．该手机最长待机时间为：．
三、实验题（每空1分，共2题，15分）
41、高度差 电阻 电流 控制变量 通电时间
【详解】(1)[1]电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(2)[2]如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；
(3)[3]图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右=I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右=I内+I外，所以，I左>I内，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，由图知，左边容器两管液面高度差大，说明左边电阻丝产生的热量多；所以，可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的电流越大，电阻产生的热量越多；
(4)[4]由以上分析可知，该实验中采用了控制变量法。
(5)[5]在家用电热水壶烧同一壶开水时，若通电时间不够长，水就不能烧开，说明通电时间影响了电流产生的热量多少，所以，电流通过导体产生热量多少与通电时间有关。
42、 D 0.3 0.75
【详解】(1)[1]从原图可以看出，电流经过开关后，分两支分别流向了灯泡和电流表，在灯泡右边接线柱上合流后，要经过电压表才能回到电源负极，这样的连接把电压表串联在了干路上。由于电压表内阻很大，看作断路，所以这样的连接实质上导致电路不通，正确的电路要求灯泡与滑动变阻器串联，且电压表与灯泡并联。通过观察会发现，只需将灯泡左边接线柱上的导线断开，改接到电源负极或电压表负接线柱上，就能满足正确电路的需要了，如图所示：
(2)[2]电路连接正确后，电流表、电压表有示数，说明电路为通路，闭合开关发现小灯泡不亮，可能是电路中电流过小，电阻过大的原因，故接下来应进行的操作是：移动滑动变阻器滑片，观察小灯泡是否发光，故选D。
(3)[3][4]灯在额定电压下2.5V正常发光，图中电流表选用小量程，分度值为0.02A，示数为0.3A，小灯泡的额定功率为
P=UI=2.5V×0.3A=0.75W
小灯泡的额定功率为0.75W。
四、计算题（每题10分，共2题，20分）
43、（1）5A；（2）6.4×105J， 800s；（3）1000W；小于。
【解析】（1）由P＝UI可得，该养生壶在额定最大功率工作时的电流：I＝＝＝5A；
（2）混合物质吸收的热量：Q吸＝cm（t﹣t0）＝4.0×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.4×105J，当水吸收的热量和消耗的电能相等时需要的加热时间最短，由P＝可得，需要的最短时间：t′＝＝＝＝800s；
（3）养生壶消耗的电能：W′＝kW•h＝0.05kW•h＝1.8×105J，此养生壶的实际最大功率：P实′＝＝＝1000W＜1100W，原因可能是电水壶工作时的实际电压小于额定电压（220V），所以实际功率小于额定功率。
44、（1）60Ω（2）0.11A（3）R4；0.47A
【详解】(1)当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。电路总电阻为：
，
此时，滑动变阻器阻值最大，为20Ω，和电阻R0为串联关系。根据串联电路电阻关系可得：
R0=R总-R1=80Ω-20Ω=60Ω；
(2)载重最大时，根据乙图可知，弹簧长度为24cm，可以求出此时滑动变阻器的阻值：
，
解得：R1′=12Ω，此时电路电流为：
；
(3)根据题意知，电流表量程为0.6A，电流要超过量程的一半，则：I＞0.3A，电路中电流表达式为：
，
解得：R＜14.67Ω，电路最大电流I≤0.6A，则：
，
解得：R≥1.33Ω，故应选R4；替换后，最大称量时，电流表示数为：
。
答：(1)定值电阻R0为60Ω；(2)最大载重时，该模拟电路的电流表示数为0.11A；(3)应选择定值电阻R4，替换R0，替换后，最大称量时，电流表示数0.47A。
型号
SD630
额定电压
220V
额定功率
50Hz
容量
2kg
额定最大功率
1100W
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．将标有“220 V 100 W"字样的电视机电风扇、电热水袋都接人家庭电路中，正常工作相同时间，则
A．电视机产生的热量最多B．电风扇产生的热量最多
C．电热水袋产生的热量最多D．三者产生的热量-样多
2．如图所示为四冲程内燃机各冲程示意图，其中与下图能量转化情况相同的是（ ）
A．B．C．D．
3．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多D．电烙铁产生的热量最多
4．对于公式，下列理解正确的是（ ）
A．物质的比热容与物体吸收的热量、物体的质量及物体温度的变化有关
B．比热容是物质的特性，与无关，但可以用计算
C．由公式知：质量相等的不同物质，升高相同的温度，吸收热量多的比热容小
D．比热容表示物质的吸热能力，吸热能力越强，越小
5．如图所示，向盛水的烧杯中陆续加盐，并轻轻搅拌，鸡蛋将（ ）
A．下沉，浮力不变B．上浮，浮力不变
C．下沉，浮力变小D．上浮，浮力变大
6．如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，电压表示数变大，电流表示数变小，造成这种现象的原因可能是（ ）
A．电阻R断路
B．电阻R短路
C．灯泡L短路
D．灯泡L断路
7．如图所示的电路中，电源电压为 3V，R为定值电阻，灯 L标有“6V 3W ”的字样，灯 L的电阻不随温度变化．闭合开关 S 后，电流表的示数为 0.75A，则定值电阻R的阻值为（ ）
A．10Ω
B．6Ω
C．15Ω
D．8Ω
8．下列现象中通过热传递的方式改变物体内能的是
A．陨石进入大气层后燃烧发光B．天冷时人们通常会搓手取暖
C．锯木头时锯片发热D．烈日下自行车轮胎受热会胀破
9．如图所示家用电器中，利用电流热效应工作的是
A．笔记本电脑B．电热水壶
C．电视机D．电风扇
10．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（ ）
A．甲、乙都会触电B．甲、丙都会触电
C．乙、丁都会触电D．丙、丁都会触电
11．已知电热丝的电阻R2
12．北方的冬天，特别寒冷，人们更多的使用地暖来代替原来的暖气片取暖，但很多都仍然采用让流动的热水慢慢地流过散热管道，其主要利用了
A．水的比热容大B．水的沸点高
C．水的质量大D．水的密度小
13．学了电路后，小明设计了四个体重计原理图，你认为可行的是
A．B．
C．D．
14．一台组装齐全的直流电动机模型，接通电源后电动机不转，用手拨动一下转子后，线圈转子就正常转动起来，则它开始时不转的原因可能是（ ）
A．线圈正好处于其平面与磁场方向垂直的位置
B．电刷与换向器接触不良
C．磁铁的磁性不强或线圈中的电流不够大
D．线圈内部断路
15．导体和绝缘体是重要的电工材料，下列关于导体和绝缘体的说法中正确的是（ ）
A．物体内部有电荷就是导体
B．不管条件如何变化，绝缘体永远是绝缘体
C．玻璃与丝绸摩擦带电说明玻璃是导体
D．变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘
16．小明将酒精气体传感器R2、电阻R1与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大。此过程中（ ）
A．传感器的电阻逐渐增大B．电路总功率逐渐变大
C．通过传感器的电流逐渐减小D．传感器两端的电压逐渐增大
17．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样．若不考虑温度对灯丝电阻的影响，下列说法中正确的是
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C．两灯串联接入220V的电路，L1消耗的功率小于25W
D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
18．如图所示电路连接中，当开关S闭合时，下列说法正确的是
A．螺线管上端为S极，滑片P向左移，弹簧伸长
B．螺线管上端为N极，滑片P向左移，弹簧缩短
C．螺线管上端为S极，滑片P向右移，弹簧伸长
D．螺线管上端为N极，滑片P向右移，弹簧缩短
19．工人把一块长4m的木板搭在高1.2m的车尾（衔接部分忽略不计），把重500N的木箱从底端匀速推到车厢，如图所示，所施加推力为200N。则不正确是（ ）
A．木箱与木板间摩擦力是200N
B．工人做有用功为600J
C．使用斜面的目的是为了省力
D．斜面的机械效率为75%
20．下列实例中，属于通过做功改变内能的是
A．用暖水袋暖手，手变热B．锯木头时，锯片变热
C．饮料放冰箱里，饮料变凉D．水放太阳底下晒，水变热
21．往大口厚玻璃瓶内装入少量水并塞紧塞子。用气筒往瓶内打气，瓶内的液态水很快减少；当塞子跳出时，看到瓶口有白雾出现，如图所示。下列说法中错误的是（ ）
A．往瓶内打气时，压缩气体，瓶内气体内能变小B．往瓶内打气时，外界对瓶内的气体做了功
C．瓶塞跳出时，瓶内气体对塞子做了功D．瓶塞跳出时，瓶内气体内能减少，温度降低
22．如图甲是小阳设计的天然气泄漏检测电路图，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压不变。当检测天然气体浓度增大时（ ）
A．电流表示数减小B．电压表示数减小
C．电路总电阻增大D．电路总功率增大
23．下列图示所涉及的物理知识不正确的是（ ）
A．甲图说明同种电荷相互排斥
B．乙图 中金属棒中电流方向是由B向A
C．丙图接法符合安全用电与保护原则
D．按丁图的方法使用试电笔可以辨别火线与零线
24．关于家庭电路和安全用电，下列说法正确的是
A．发现有人触电应立即用手将人拉开
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可
25．为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 S，指示灯 L 不亮；安全带未系好时，相当于断开开关 S，指示灯L 发光。图中符合上述要求的电路图是
A．B．C．D．
26．下图中使用的工具，属于省力杠杆的是
A．天平B．撬棒
C．钓鱼竿D．筷子
27．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
28．如图所示，连接两只小电灯L1，L2的两种电路中，电源电压相同且保持不变。闭合开关，有关判断正确的是（ ）
A．图甲中L2两端的电压小于图乙中的L2两端的电压
B．图甲中通过L1的电流大于图乙中通过L1的电流
C．若图乙中L2灯丝烧断，L1将不能正常发光
D．若图甲中L1灯丝烧断，L2正常发光
29．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是
A．两个模块相当于开关，彼此串联
B．同个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
30．下列数据符合实际的是（ ）
A．一节干电池的电压约为3V
B．日常使用的节能灯正常工作时的电流约为0.1A
C．家用电冰箱正常工作一天消耗的电能约为200J
D．液晶电视机的额定功率约为1000W
二、填空题（每空1分，共10题，20分）
31．如图所示，用力将活塞迅速下压，会看到筒内棉花燃烧起来，说明筒内空气的内能增加，其内能是通过_____方式改变的；如果筒内没有放棉花，则活塞下压时筒内空气的内能将_____（选填“会”或“不会”）增加。
32．如图所示，在吹气球时，吹大了的气球没握住，它叫啸着飞跑了！你及时捡起气球会发现它的嘴部温度_____（选填“变高”“变低”或“无变化”），球内气体喷出来时和图_____（选填“乙”或“丙”）汽油机的工作过程中能量的转化是一致的。
33．某同学用丝绸摩擦过的玻璃棒靠近悬挂着的泡沬小球，发现泡沬小球被排斥．泡沬小球被排斥的原因是_____种电荷相互排斥，由此可知泡沬小球一定带_____电．
34．当玻璃棒和丝绸摩擦时，丝绸带_____电，是因为在摩擦过程中丝绸_____（选填“得到”或“失去”）电子．反复摩擦后，发现玻璃棒的温度升高，这是通过_____方式改变物体内能的．
35．电信公司通过4G网络为客户提供无线视频通话、无线上网等多种服务，而这些服务是利用_____来传递信息的，它_____（填“可以”或“不可以”）在真空中传播．在波速一定的条件下，频率越高，波长越_____（填“长”或“短”）．
36．火箭加速升空过程中，对于火箭搭载的卫星来说，动能____，重力势能____，卫星的机械能是由火箭燃料的____能转化而来的．
37．如图所示，把电阻 R 接入电源电压为 6 V 的电路中，电流表示数是 0.3 A ，如果需要让电路中的电流增大到 0.8 A ，可以_____联一个_____Ω的电阻。
38．一节干电池的电压为_______V；一般情况下，人体的安全电压不高于_______ V；电冰箱、洗衣机、电视机等家用电器是_______ （选填“串联”或“并联”）连接的。
39．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，总电阻是___Ω； 电路中允许通过的最大电流为___A； 电路两端允许加的最大电压为___V．
40．华为某款手机锂电池上面标明电压为3.7V,容量为3000mAh,则它充满电后存储的电能为______J；该手机的待机电流为15mA,则该手机最长待机时间为______h
三、实验题（每空1分，共2题，15分）
41．小明同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置，请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中液面__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与___________的关系。
（3）由乙图所示的实验现象可以得到的结论是：在电阻、通电时间相同的情况下，通过电阻的__________越大，电阻产生的热量越多。
（4）该实验采取的探究方法有转换法与____________法。
（5）在家用电热水壶烧同一壶水时，若通电时间不够长，水就不能烧开，是因为电流通过导体产生热量多少与__________有关。
42．测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源、电流表（0～0.6A、0～3A ）、电压表（0～3V 、0～15V）、滑动变阻器、开关各一只，导线若干。
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（____）
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是_____；
A．检查灯泡是否断路 B．检查灯泡是否短路
C．检查开关接触是否良好 D．移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为_____A，小灯泡的额定功率为_____W。
四、计算题（每题10分，共2题，20分）
43．如图甲，是一种用于养生保健的煮饮电器养生壶，其电功率可调，某品牌养生壶参数如下表，请回答：
（1）该养生壶在额定最大功率工作时的电流是多大？
（2）将壶内2kg的水及其它营养物质从20℃以800W功率慢煮至100℃，求此过程中里面的混合物质吸收的热量是多少J？所需加热时间至少多少秒？（里面混合物质比热容取4.0×l03J/（ kg•℃），不计热损失）
（3）现关闭家中其他所有用电器，只让该养生壶在最大功率下工作3min，同时记录家中电能表（如图乙）上的指示灯闪烁了60次（表盘上“1200imp/kW•h”字样，表示用电器每消耗lkW•h电能，指示灯闪烁1200次）。请计算此养生壶的实际最大功率是多少W？并与额定最大功率进行对比看否相同，若不同请分析原因。
44．小文同学从电视新闻看到超载车损坏公路和桥梁的报道后，心想为什么不在道路入口地面上设置一称重的检测设备呢？于是设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲所示。电路由电源、称重计（电流表、量程0-0.6A）、定值电阻R0、滑动变阻器R1、弹簧和开关组成。已知电源电压8V，滑动变阻器R1长40cm、最大阻值20Ω，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）最大载重时，该模拟电路的电流表示数多大？（保留二位小数）
（3）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=30Ω、R3=20Ω、R4=5Ω或R5=1Ω中哪个替换R0，替换后，最大称量时，电流表示数多大？（保留二位小数）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【解析】由于家中的电视机、电风扇和电热水袋三种电器，它们上都标有“220V 100W”的字样，所以将它们都接入家庭电路中，正常工作相同时间，由知道，三种电器消耗的电能相同，但电视机主要是把电能转化为声能和光能；电风扇主要是把电能转化为机械能；只有电热水袋把电能全转化为内能，所以，正常工作相同时间，电热水袋产生的热量最多，故选C。
2、A
【详解】A．图中是将机械能转化为内能，该选项是热机的压缩冲程，将机械能转化为内能和图中的能量转化相同。故A项符合题意；
B．图中是将机械能转化为内能，该选项中是热机的排气冲程，没有能量转化。故B项不符合题意；
C．图中是将机械能转化为内能，该选项中是热机的做功冲程，将内能转化为机械能。故C项不符合题意；
D．图中是将机械能转化为内能，该选项中是热机的吸气冲程，没有能量转化。故D项不符合题意。
3、C
【详解】A．三者的实际功率相同，通电时间相同，根据公式 得，三个电器消耗的电能一样多，A对；
B．电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；
C D．三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对．
故选C。
4、B
【详解】AB．比热容是物质的性质，与物质的种类有关，与质量、升高的温度、吸收热量无关，故A错误，B正确；
CD．比热容是表示物质吸热能力大小的物理量，质量相等的不同物质，升高相同的温度，吸收热量多的吸热能力强，比热容大，故CD错误；
故选B。
5、D
【详解】
向水中加盐，使水的密度增大，因F浮=ρ液V排g，鸡蛋在水中排开水的体积不变，鸡蛋受到的水的浮力增大，当鸡蛋受到的水的浮力大于自重时，鸡蛋将上浮。
故选D。
6、A
【解析】由图可知，电阻R与灯泡L串联，电压表测电阻R两端的电压，电流表测串联电路的电流．
A．若电阻R断路，则电路中电流为0，即电流表示数变小．电压表与电源正负极相连，因此电压表示数等于电源电压，即示数变大，故A符合题意．
B．电阻R短路，电路的总电阻变小，根据，电路中电流变大．电压表被短路，电压表示数为0，即电压表示数变小，故B不符合题意．
C．灯泡L短路，电压表测电源电压，电压表示数变大，电流表示数变大，故C不符合题意．
D．灯泡L断路，电路中电流为0，电流表示数变小；电压表只与电源正极相连，电压表示数为0，电压表示数也变小，故D不符合题意．
7、B
【详解】由图示可知，灯泡与电阻为并联关系，电流表测总电流；灯泡L的电阻为
RL===12Ω ，
当电压为3V时，通过灯泡的电流为
I= ==0.25A，
所以通过电阻的电流为
0.75A-0.25A=0.5A，
故定值电阻R的阻值为
R===6Ω，
故应选B．
8、D
【详解】A．陨石进入大气层后与大气摩擦，陨石克服摩擦做功，机械能转化成内能，属于做功改变内能；
B．天冷时人们通常会搓手取暖，双手相互摩擦时，克服摩擦做功，机械能转化成内能，从而使手发热，属于做功改变内能；
C．锯木头是时，克服摩擦做功，机械能转化成内能，属于做功改变内能；
D．烈日下自行车轮胎受热膨胀，车轮胎从太阳吸热，是能量的转移，是通过热传递来改变内能的，符合题意；
故选D。
9、B
【解析】A. 笔记本电脑，利用电能处理信息，电能转化为光能、声音和内能，故A不符合题意；
B. 电热水壶利用电流的热效应工作，将电能转化为内能，故B符合题意；
C. 电视机使用时，电能转化为光能、声音和内能，但不是利用热效应工作，故C不符合题意；
D. 电风扇工作时，电能主要转化为机械能，故D不符合题意．
选B．
10、D
【详解】甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电．综上所述，甲、乙都不会触电，丙、丁都会触电．故选D．
11、D
【详解】图中四种连接方式，接入相同电路中，电压相同，由Q=t可知，t相同，电阻R越小，产生的热量越多，并联电路总电阻比任何一个阻值都小，串联电路总电阻比任何一个电阻都大， AB选项只有一个电阻，C选项是串联电路，D选项是并联电路，总电阻最小，产生的热量最多，故选D。
12、A
【解析】因为水的比热容最大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气装置中用水来供热，故A正确，BCD错误。
13、C
【详解】①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意．
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意．
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意．
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意．
故选C．
14、A
【详解】用手拨动一下转子后，线圈转子就正常转动起来，这说明了电路没有断路，也没有接触不良，也不可能是磁铁的磁性不强或线圈中的电流不够大，只有可能是线圈正好处于其平面与磁场方向垂直的位置，相对的两边受力大小相等，方向相反，并处于同一条直线上，从而使线圈不能转动，故选A。
15、D
【详解】A．若物体内存在大量的自由电荷，物体就是导体，故A错误；
B．导体和绝缘体间没有绝对界限，在一定条件下，绝缘体会变为导体，如玻璃在红炽状态下就变为导体了，故B错误；
C．手握玻璃棒与丝绸摩擦，玻璃棒能够带电，说明玻璃与人体不导通，即玻璃棒属于绝缘体，故C错误；
D．绝缘漆属于绝缘体，变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘，故D正确。
故选D。
16、B
【详解】AC．由电路图可知，电阻R与酒精气体传感器电阻串联，电压表测R两端的电压；将传感器逐渐靠近装有酒精的杯口上方时，电压表示数逐渐增大，由I=可知通过R的电流变大，由串联电路电流的规律可知通过传感器的电流变大，由R=可知电路的总电阻变小，由电阻的串联可知传感器的电阻逐渐减小，故AC错误；
B．电源电压U不变，电路中的电流I变大，由P=UI可知电路消耗的功率变大，故B正确；
D．此时电阻R两端的电压变大，串联电路中总电压等于各分电压之和，传感器两端的电压逐渐减小，故D错误。
故选B。
17、C
【详解】A．由灯的铭牌,根据R=，求出两灯的电阻：R1==484Ω,R2==1210Ω
可见R1R2，故A错误；
B．并接在220V电源上,因为P=P额,实际功率：P1=100W,P2=40W, L1、L2消耗功率之比是: 100W : 40W=5:2，故B错误；
C．串联接在220V的电源上,电路中的电流I= =0.13A,
L1消耗的功率P1=I2R1=(0.13A)2484Ω8.2W25W,故C正确；
D． 两灯串联接入220V的电路，两灯泡消耗总功率P= I2R总=(0.13A)2（484Ω1210Ω）28.6W,故D错误．
18、A
【详解】闭合开关后，电流从通电螺线管的上端流向下端，利用安培定则可知通电螺线管的上端为S极，下端为N极，已知弹簧连接的磁体下端为N极，则异名磁极相互吸引，当滑片向左移动时，变阻器连入电路的电阻变小，由I=可知通过电路的电流增大，则磁性增强，弹簧伸长；当滑片向右移动时，变阻器连入电路的电阻变大，由I=可知通过电路的电流减小，则磁性减弱，弹簧缩短，故选A。
19、A
【详解】工人做的有用功：
，
推力做的总功：
J，
斜面的机械效率：
；
因，所以推力做的额外功：
，
由W额 =fs得摩擦力：
，
使用斜面的目的是为了省力，但要费距离。故BCD正确，不符合题意，A错误，符合题意。
故选A。
20、B
【详解】A．用暖水袋暖手，手变热，是因为手吸收了暖水的热量，是热传递改变内能，故A错误，不符合题意；
B．锯木头时锯条会变热，是因为摩擦生热，摩擦力做功改变了内能，故B正确，符合题意；
C．饮料放入冰箱冷藏室会变凉，是因为饮料的热量散发，温度降低，是热传递改变内能，故C错误，符合题意；
D．水放太阳底下晒，水变热，是水吸收了阳光的热量，是热传递改变内能，故D错误，不符合题意。
21、A
【详解】AB．往瓶内打气时，外界对瓶内气体做功，使瓶内气体内能增加、温度升高，故A错误，符合题意；B正确，不符合题意；
CD．当瓶塞跳起时，瓶内气体对瓶塞做功，瓶内气体的内能减少，温度降低，故CD正确，不符合题意。
故选A。
22、D
【详解】由图甲知，R与R0串联，电压表测量R0两端的电压，电流表测电路中电流；
AC．由图乙可知，天然气浓度增大时，气敏电阻R的阻值减小，由电阻的串联可知总电阻变小，由I=可得，电路中电流增大，即电流表示数增大，AC不符合题意；
B．由U0=IR0可知，定值电阻两端的电压增大，即电压表的示数会变大，故B不符合题意；
D．电源电压不变，电路中电流增大，由P=UI可知电路总功率增大，故D符合题意。
故选D。
23、D
【详解】A．图甲中摩擦过的玻璃棒与玻璃棒靠近后出现排斥现象，是研究同种电荷相互排斥，故A正确，但不符合题意；
B．图乙中A验电器带负电荷，B验电器不带电，因此电子将从A验电器转移到B验电器，电流方向与电子转移的方向相反，即电流方向是从B流向A，故B正确，但不符合题意；
C．如果将照明开关装设在零线上，虽然断开时电灯也不亮，但灯头的相线仍然是接通的，而人们以为灯不亮，就会错误地认为是处于断电状态。而实际上灯具上各点的对地电压仍是220伏的危险电压。如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故。所以各种照明开关开关，只有串接在火线上，才能确保安全，故C正确，但不符合题意；
D．使用测电笔时，手要接触金属体笔尾，这样测电笔所测火线时氖管才会发光，否则不发光，而图丁中手没有接触金属体，故不能辨别火线与零线，故D错误，但符合题意。
24、B
【解析】A. 发现有人触电应立即切断电源，严禁用手将人拉开。故A错误；
B. 为保证安全用电，有金属外壳的家用电器，金属外壳必须接地，防止漏电事故的发生。故B正确；
C. 使用测电笔时，手要接触笔尾金属体，以形成回路，否则氖管不会发光。故C错误；
D. 空气开关“跳闸”，说明电路中电流过大，有两个原因：短路或接入电路的用电器总功率过大。此时不能立即闭合开关，应排除故障或适当关闭用电器再闭合开关。故D错误。
25、A
【详解】由题意可知，闭合开关S，指示灯L不亮；断开开关S，指示灯L亮；
A．闭合开关S，指示灯L不亮；断开开关S，指示灯L亮，电路中串联一个电阻，可以保护电路，防止短路，符合题意；
B．闭合开关，指示灯亮，断开开关，指示灯亮，不符合题意；
C．不管开关是否闭合，指示灯都亮，不符合题意；
D．指示灯与R串联了，闭合开关，指示灯亮，断开开关，指示灯不亮，不符合题意。
26、B
【解析】A、天平在使用过程中，是等臂杠杆，不省力也不费力；
B、撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；
C、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆；
D、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆。
故选：B。
27、C
【详解】A．若a、b均为电流表，L1和L2被短路不发光，故A不符合题意；
B．若a、b均为电压表，L2被短路不发光，故B不符合题意；
C．若a为电流表，b为电压表，L1和L2并联，两灯都能发光，故C符合题意；
D．若a为电压表，b为电流表，L2被短路不发光，故D不符合题意。
故选C。
28、A
【详解】A．甲图中两个灯泡串联乙图中两个灯泡并联，两电路中电源电压相同由串联电路和并联电路的电压规律得图甲中L2两端的电压小于图乙中的L2两端的电压。故A项正确；
B．设电源电压为，灯泡L1和L2的电阻分别为和。甲图中L1的电流为，乙图中L1的电流为。所以图甲中通过L1的电流小于图乙中通过L1的电流，故B项错误；
C．图乙中两灯泡并联互不影响，所以若图乙中L2灯丝烧断，L1可以正常发光。故C项错误；
D．图甲中两灯泡串联相互影响，所以若图甲中L1灯丝烧断，L2正不能常发光。故D项错误。
29、B
【详解】脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确．
30、B
【详解】A．一节干电池的电压约为1.5V，故A不符合题意；
B．日常使用的节能灯正常工作时的电流约为0.1A，故B符合题意；
C．家用电冰箱正常工作一天消耗的电能
故C不符合题意；
D．液晶电视机的额定功率约为100W，故D不符合题意。
故选B。
【点睛】
需要对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案。
二、填空题（每空1分，共10题，20分）
31、做功 会
【详解】[1][2]迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，这是通过做功的方法增大空气内能的；当温度达到棉花的燃点时，棉花就会燃烧，如果筒内没有放棉花，当活塞下压时，同样是压缩气体做功，筒内空气的内能将增加。
32、变低 丙
【解析】气球内的气体向外喷出，气体对外做功，球内气体的内能转化为球的机械能，则球内气体的温度降低；图乙中，进气门和排气门都关闭，活塞向上运动，因此是压缩冲程，活塞的机械能转化为气缸内物质的内能。图丙中，进气门和排气门都关闭，活塞向下运动，是做功冲程，汽油机在做功冲程中，高温高压的燃气推动活塞做功，也是内能转化为机械能，与甲实验过程中的能量转化是一致的。
33、同 正
【详解】丝绸摩擦过的玻璃棒带正电，丝绸摩擦过的玻璃棒去靠近悬挂的泡沫小球，发现泡沫小球被排斥，则根据同种电荷相互排斥可知，泡沫小球一定带有同种电荷，即一定带正电荷．
34、负； 得到； 做功
【分析】（1）摩擦起电并不是创造了电荷，也不是消灭了电荷．摩擦起电的实质是电荷的转移，失去电子的物体带正电，得到电子的物体带负电；
（2）改变内能的方式包括做功和热传递．
【详解】摩擦起电的实质是电子在物体之间的转移，失去电子的物体带正电，得到电子的物体带负电；
用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，同时丝绸得到了电子，所以丝绸带负电．
反复摩擦后，发现玻璃棒的温度升高，这是通过做功方式改变物体内能的．即机械能转化为内能．
35、电磁波 可以 短；
【解析】[1][2][3]各大电信公司通过4G网络为客户提供无线视频通话、无线上网等多面服务，这些服务都是利用电磁波来传递信息的，电磁波可以在真空中传播，电磁波在真空中的传播速度约为3×108 m/s，由波速公式c=λf可当波速一定的条件下，频率越高，波长越短．
36、增大（增加或变大） 增大（增加或变大） 化学
【解析】动能大小与质量和速度大小有关，重力势能与质量和高度有关，动能和势能统称为机械能．火箭加速升空过程中，对于火箭搭载的卫星来说，速度变大，高度增加，故动能增大，重力势能增大，卫星的机械能是由火箭燃料的化学能转化而来的．
37、并 12
【详解】[1]因为电路中电流变大，即总电阻变小，所以需要并联电阻；
[2]由于并联电路中各支路互不影响，并且干路电流等于各支路电流之和，因此增加支路中的电流：
I=0.8A−0.3A=0.5A，
故并联电阻的阻值：
R′===12Ω。
38、1.5； 36； 并联。
【详解】[1]由课本知识可知：一节干电池的电压是1.5V；
[2]对人体的安全电压应不高于36V；
[3]为了使电冰箱、洗衣机、电视机等家用电器工作时互不影响，应将它们并联使用。
39、25 0.6 15
【详解】串联电路的总电阻等于各个用电器电阻之和，所以同一电路中总电阻等于；串联电路电流处处相等，甲允许的最大电流是1A，乙允许的最大 电流是0.6A，则电路中允许的最大电流是0.6A；电路两端最允许加的大电压为U=IR=。
40、39960 200
【详解】充电电流所做的功即储存的电能为：=3.7V×3000×10-3A×3600s=39960J．该手机最长待机时间为：．
三、实验题（每空1分，共2题，15分）
41、高度差 电阻 电流 控制变量 通电时间
【详解】(1)[1]电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(2)[2]如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；
(3)[3]图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右=I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右=I内+I外，所以，I左>I内，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，由图知，左边容器两管液面高度差大，说明左边电阻丝产生的热量多；所以，可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的电流越大，电阻产生的热量越多；
(4)[4]由以上分析可知，该实验中采用了控制变量法。
(5)[5]在家用电热水壶烧同一壶开水时，若通电时间不够长，水就不能烧开，说明通电时间影响了电流产生的热量多少，所以，电流通过导体产生热量多少与通电时间有关。
42、 D 0.3 0.75
【详解】(1)[1]从原图可以看出，电流经过开关后，分两支分别流向了灯泡和电流表，在灯泡右边接线柱上合流后，要经过电压表才能回到电源负极，这样的连接把电压表串联在了干路上。由于电压表内阻很大，看作断路，所以这样的连接实质上导致电路不通，正确的电路要求灯泡与滑动变阻器串联，且电压表与灯泡并联。通过观察会发现，只需将灯泡左边接线柱上的导线断开，改接到电源负极或电压表负接线柱上，就能满足正确电路的需要了，如图所示：
(2)[2]电路连接正确后，电流表、电压表有示数，说明电路为通路，闭合开关发现小灯泡不亮，可能是电路中电流过小，电阻过大的原因，故接下来应进行的操作是：移动滑动变阻器滑片，观察小灯泡是否发光，故选D。
(3)[3][4]灯在额定电压下2.5V正常发光，图中电流表选用小量程，分度值为0.02A，示数为0.3A，小灯泡的额定功率为
P=UI=2.5V×0.3A=0.75W
小灯泡的额定功率为0.75W。
四、计算题（每题10分，共2题，20分）
43、（1）5A；（2）6.4×105J， 800s；（3）1000W；小于。
【解析】（1）由P＝UI可得，该养生壶在额定最大功率工作时的电流：I＝＝＝5A；
（2）混合物质吸收的热量：Q吸＝cm（t﹣t0）＝4.0×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.4×105J，当水吸收的热量和消耗的电能相等时需要的加热时间最短，由P＝可得，需要的最短时间：t′＝＝＝＝800s；
（3）养生壶消耗的电能：W′＝kW•h＝0.05kW•h＝1.8×105J，此养生壶的实际最大功率：P实′＝＝＝1000W＜1100W，原因可能是电水壶工作时的实际电压小于额定电压（220V），所以实际功率小于额定功率。
44、（1）60Ω（2）0.11A（3）R4；0.47A
【详解】(1)当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。电路总电阻为：
，
此时，滑动变阻器阻值最大，为20Ω，和电阻R0为串联关系。根据串联电路电阻关系可得：
R0=R总-R1=80Ω-20Ω=60Ω；
(2)载重最大时，根据乙图可知，弹簧长度为24cm，可以求出此时滑动变阻器的阻值：
，
解得：R1′=12Ω，此时电路电流为：
；
(3)根据题意知，电流表量程为0.6A，电流要超过量程的一半，则：I＞0.3A，电路中电流表达式为：
，
解得：R＜14.67Ω，电路最大电流I≤0.6A，则：
，
解得：R≥1.33Ω，故应选R4；替换后，最大称量时，电流表示数为：
。
答：(1)定值电阻R0为60Ω；(2)最大载重时，该模拟电路的电流表示数为0.11A；(3)应选择定值电阻R4，替换R0，替换后，最大称量时，电流表示数0.47A。
型号
SD630
额定电压
220V
额定功率
50Hz
容量
2kg
额定最大功率
1100W
相关试卷
福建省泉州实验中学2023-2024学年物理九上期末质量跟踪监视模拟试题含答案： 这是一份福建省泉州实验中学2023-2024学年物理九上期末质量跟踪监视模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号， “风力测试仪”的原理如图所示等内容，欢迎下载使用。
2023-2024学年福建省闽侯县物理九年级第一学期期末质量跟踪监视模拟试题含答案： 这是一份2023-2024学年福建省闽侯县物理九年级第一学期期末质量跟踪监视模拟试题含答案，共9页。试卷主要包含了电梯匀速上升过程中，电梯的等内容，欢迎下载使用。
2023-2024学年福建省福州市名校九年级物理第一学期期末质量跟踪监视模拟试题含答案： 这是一份2023-2024学年福建省福州市名校九年级物理第一学期期末质量跟踪监视模拟试题含答案，共9页。
