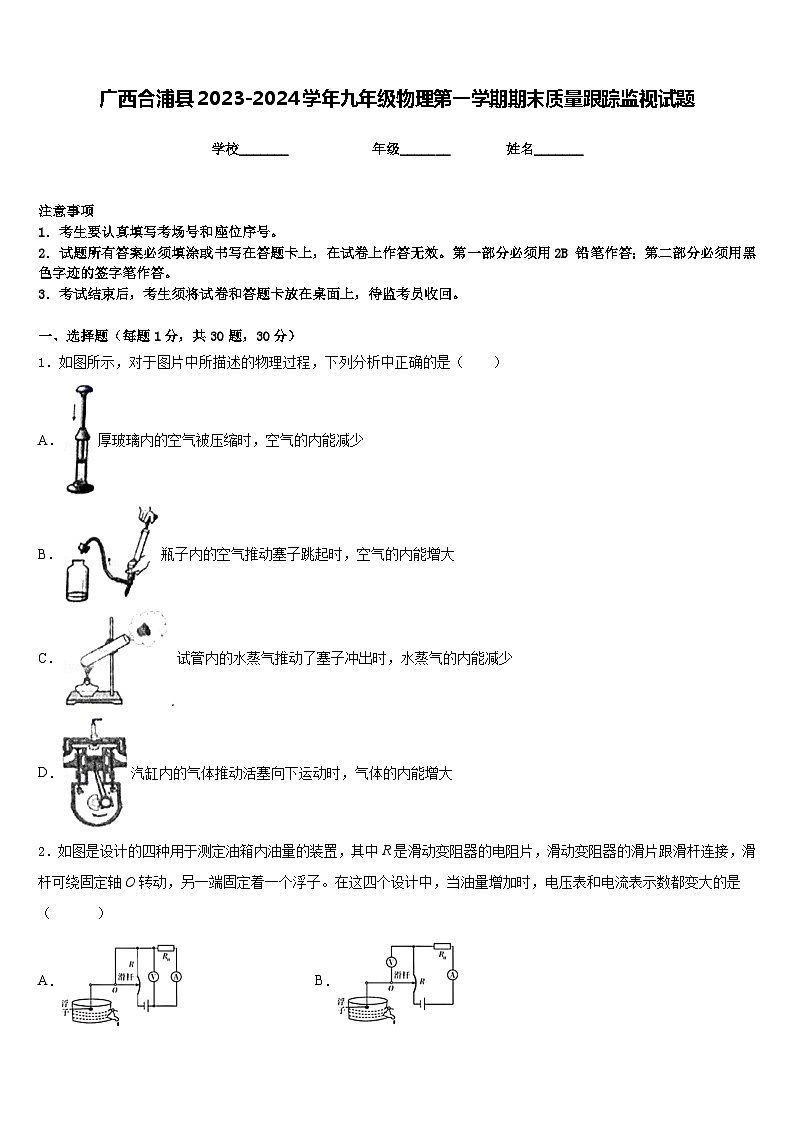

广西合浦县2023-2024学年九年级物理第一学期期末质量跟踪监视试题含答案

这是一份广西合浦县2023-2024学年九年级物理第一学期期末质量跟踪监视试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，两盏电灯并联接在同一电源上等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A．厚玻璃内的空气被压缩时，空气的内能减少
B．瓶子内的空气推动塞子跳起时，空气的内能增大
C．试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D．汽缸内的气体推动活塞向下运动时，气体的内能增大

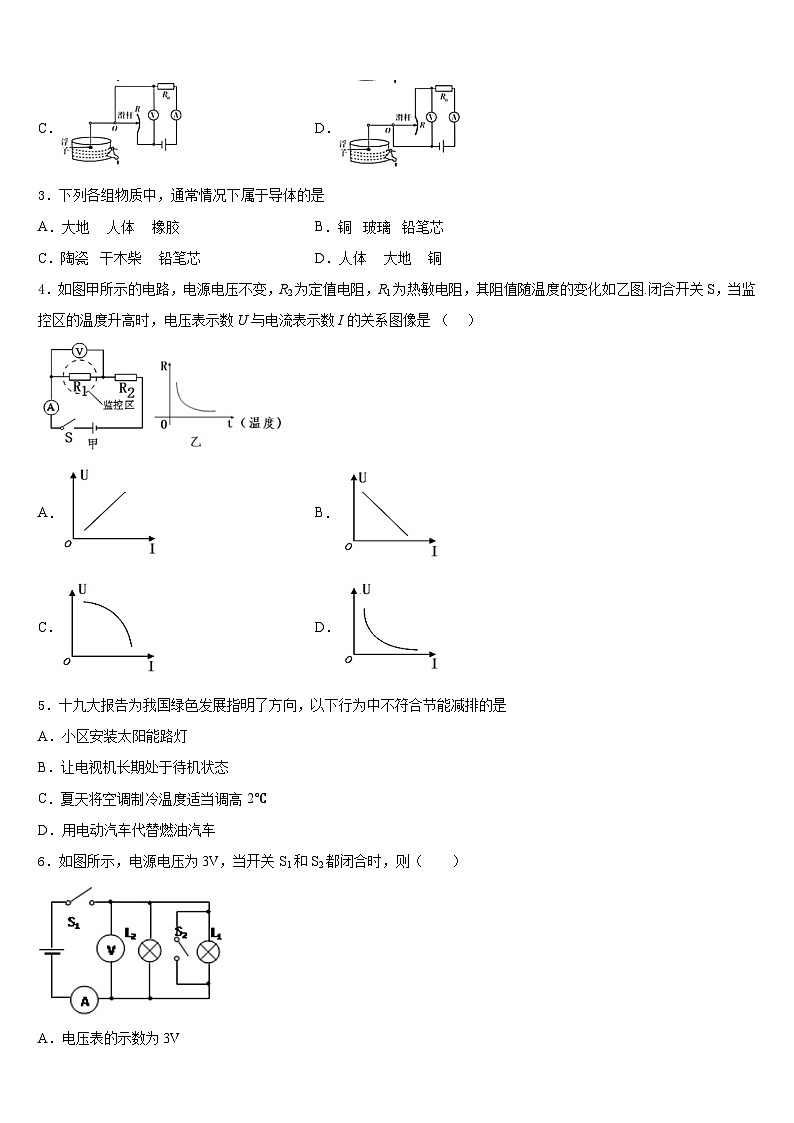

2．如图是设计的四种用于测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可绕固定轴O转动，另一端固定着一个浮子。在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（ ）
A．B．
C．D．
3．下列各组物质中，通常情况下属于导体的是
A．大地 人体 橡胶B．铜 玻璃 铅笔芯
C．陶瓷 干木柴 铅笔芯D．人体 大地 铜
4．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是 （ ）
A．B．
C．D．
5．十九大报告为我国绿色发展指明了方向，以下行为中不符合节能减排的是
A．小区安装太阳能路灯
B．让电视机长期处于待机状态
C．夏天将空调制冷温度适当调高2℃
D．用电动汽车代替燃油汽车

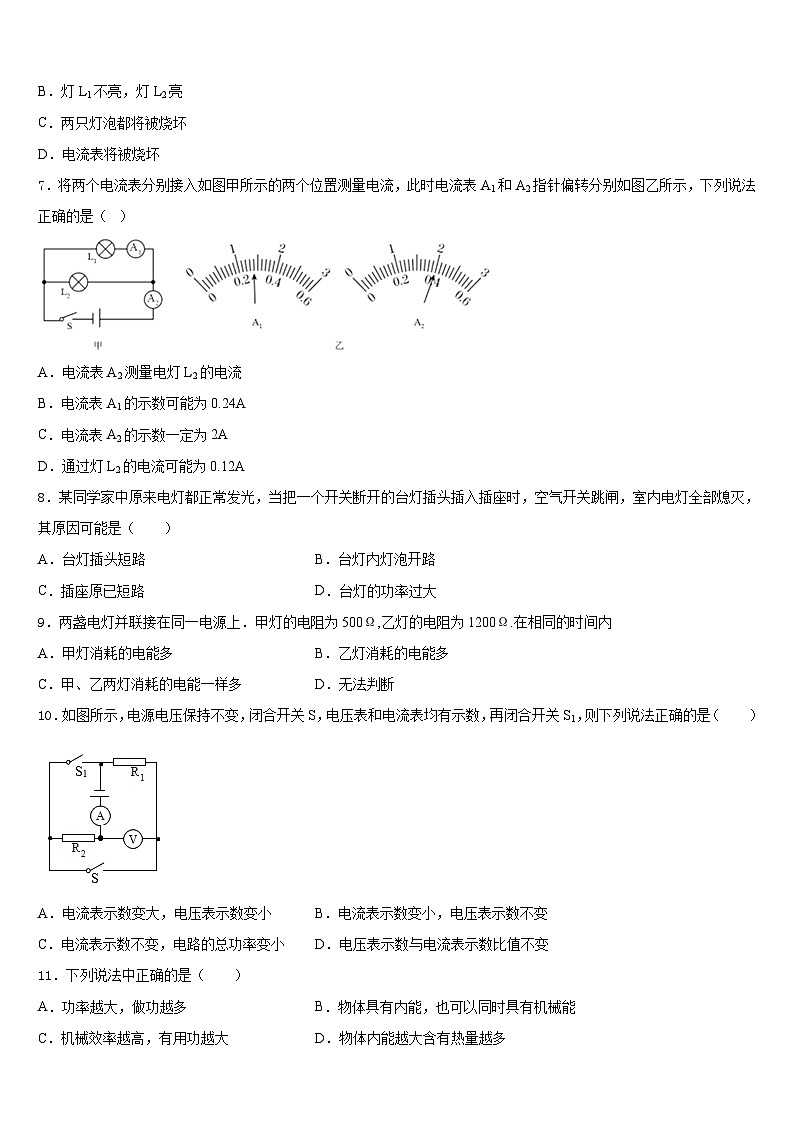

6．如图所示，电源电压为3V，当开关S1和S2都闭合时，则（ ）
A．电压表的示数为3V
B．灯L1不亮，灯L2亮
C．两只灯泡都将被烧坏
D．电流表将被烧坏
7．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是（ ）
A．电流表A2测量电灯L2的电流
B．电流表A1的示数可能为0.24A
C．电流表A2的示数一定为2A
D．通过灯L2的电流可能为0.12A
8．某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座时，空气开关跳闸，室内电灯全部熄灭，其原因可能是（ ）
A．台灯插头短路B．台灯内灯泡开路
C．插座原已短路D．台灯的功率过大
9．两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内
A．甲灯消耗的电能多B．乙灯消耗的电能多
C．甲、乙两灯消耗的电能一样多D．无法判断
10．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（ ）
A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变
C．电流表示数不变，电路的总功率变小D．电压表示数与电流表示数比值不变
11．下列说法中正确的是（ ）
A．功率越大，做功越多B．物体具有内能，也可以同时具有机械能
C．机械效率越高，有用功越大D．物体内能越大含有热量越多
12．如图所示，电源电压不变，闭合开关S，电路各元件工作正常．一段时间后，若其中一只电压表示数变大，则
A．另一个电压表示数变小B．其中有一盏灯亮度不变
C．灯L2可能断路D．灯L2可能短路
二、填空题（每题5分，共4题，20分）
13．当水烧开时，我们会看到水蒸气将壶盖项起，从能量转化的角度看，这与四冲程汽油机的_________冲程的能量转化相同，若某单缸四冲程汽油机飞轮的转速为，则此汽油机每秒钟对外做功____________次。
14．某同学用丝绸摩擦过的玻璃棒靠近悬挂着的泡沬小球，发现泡沬小球被排斥．泡沬小球被排斥的原因是_____种电荷相互排斥，由此可知泡沬小球一定带_____电．
15．有甲、乙、丙三个带电体，甲排斥乙，乙吸引丙。如果丙带正电，则甲带_____电；在金属、石墨、玻璃三种物体中，_____属于绝缘体。
16．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁．当开关闭合后，条形磁铁与电磁铁的相互作用为___（ 填“吸引”或“排斥”）．当滑片P从b端到a端的滑动过程中，弹簧的长度会变___（ 填“长”或“短”）
三、实验题（共12分）
17．（4分）小明在探究电路电流规律的实验中，如图甲是连接的电路图，请你帮他解决实验中遇到的问题：
(1)在连接电路时，开关应_____，在连接电路时，发现电流表如图乙所示，则他应该将电流表_________；
(2)他在测量B处的电流时，发现电流表的指针偏转又如图乙所示，原因是__________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为__________A；
(3)排除故障后，实验时他应该______________，多次测量A、B、C三处的电流，这样可以保证得出的结论具有普遍性；而另一组的同学同时把两个电流表接到A点和C点，两灯都发光，且两个电流表指针都指到刻度盘的正中间，他们便推导出B点电流为________A。
18．（4分）小强同学用如图甲所示的实验电路探究“电流与电阻的关系"．电源电压3V保持不变，滑动变阻器标有“ 20Ω 1A "字样，5Ω、10Ω、15Ω、20Ω、30Ω定值电阻各一个，电流表0~0.6A，电压表0~3V量程．
（1）连接电路时，应该_________开关（选填“断开”、“闭合”）；图甲中导线E端应与滑动变阻器的_________（选填“A”、“B "、"C"或"D"）接线柱相连，使闭合开关前滑动变阻器的滑片P应置于A端．
（2）闭合开关，移动滑动变阻器的滑片P发现， 电压表始终无示数，电流表有示数，其原因可能是 _________（只填序号）
A．滑动变阻器断路 B．R短路 C．R断路
（3）为了多采集数据， 将5 的电阻换成10Ω的电阻后， 重新调节滑动变阻器的滑片 P， 使其处于新的合适位置， 则该位置相对接5Ω 的电阻时滑片位置偏向________端 （选填“A”、 "B"），此操作中调节滑动变阻器的目的是______________________。
（4）分析表格乙数据可得出结论：______________________________。再将电阻换成20Ω时，可推测电流表示数为________A。
（5）小强同学继续探究： 他用了30Ω的定值电阻代替原来的20Ω电阻进行实验， 他发现无论怎样移动滑片都不能满足电压表示数为1.5V，为了解决问题（不改变现有器材并且 5 个定值电阻都使用），你的建议办法是______________。
19．（4分）为了探究串联电路中，滑动变阻器阻值改变时，通过变阻器的电流I滑与其两端电压的关系．某小组同学选用10欧的定值电阻、标有“20Ω 2A”的滑动变阻器和电压恒为18伏的电源，按如图连接电路，进行实验，记录相关数据在表一中．接着，他们更换定值电阻和滑动变阻器，重复实验过程，并记录数据于表二、表三中．
表一（R定=10欧，R滑“20Ω 2A”）
表二（R定=15欧，R滑“100Ω 2A”）
表三（R定=10欧，R滑“50Ω 2A”）
（1）分析比较实验序号1～5 (6～10或11～12)的实验数据，可得出的初步结论是：串联电路中，当滑动变阻器的阻值改变时，_______________．
（2）分析此较实验序号1～5 (6～10或11～12)中的I滑变化量与U滑变化量的倍数关系，可得出的初步结论是：串联电路中，当滑动变阻器的阻值改变时，________________．
（3）进一步比较表一与表三中的U滑变化量与I滑变化量的比值，发现：当定值电阻相同，则_______相同．
（4）再进一步比较表一（或表二或表三）中的U滑变化量与I滑变化量的比值与定值电阻阻值的大小关系，可得出的初步结论是：_________．请你用理论推导的方法证明上面的结论．
四、作图题（共16分）
20．（8分）请根据图中所示的实物图，在虚线框画出对应的电路图．
（______）
21．（8分）如图所示，根据小磁针的指向在括号内标出电源的正负极．
五、计算题（共22分）
22．（10分）某农家乐建了一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明，保温和加热，冬季白天有日光的时候，灯泡不亮，开启该系统的保温功能，晚上开启该系统的加热功能，大棚照明调温功能的原理电路图如图所示，已知电源电压为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为4：7，R2=70Ω，L是标有“220W 100W”的灯泡，请解答下列问题
(1).灯泡正常工作时的电阻多大？
(2).电热丝R1保温时的电功率P1和加热时的电功率P1′各为多少？
23．（12分）某家庭用一个标有“220V,1000W”的电热水器来烧水．该电热水器正常工作20min，可将质量为5kg温度为20℃的水加热到60℃．水的比热容为4.2×103J/(kg·℃).求这段时间内：
（1）水吸收的热量．
（2）电热水器消耗的电能．
（3）电热水器的热效率（水吸收的热量与消耗的电能之比叫热效率）．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、B
5、B
6、D
7、D
8、A
9、A
10、D
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、做功 10
14、同 正
15、负 玻璃
16、排斥 变长
三、实验题（共12分）
17、断开 指针调零 电流表的正负接线柱接反了 0.24 换用不同规格的灯泡测量多组数据 1.2
18、断开 B B A 保持R两端的电压不变 电压保持不变时，电流与电阻成反比 0.075 将定值电阻两端保持不变的电压适当增大
19、通过变阻器的电流随电压的改变而改变 I滑变化量与U滑变化量成正比 U滑变化量与I滑变化量的比值 U滑变化量与I滑变化量的比值与定值电阻阻值的大小相等；证明详见解析
四、作图题（共16分）
20、．
21、如下图所示
五、计算题（共22分）
22、 (1) 484Ω；(2)160W； 1210W。
23、（1）8.4X105J（2）1.2X106J（3）70%
电阻R/Ω
5
10
15
20
电流I/A
0.3
0.15
0.1
实验序号
U滑（伏）
I滑（安）
1
12
0.6
2
8
1.0
3
6
1.2
4
4
1.4
5
0
1.8
实验序号
U滑（伏）
I滑（安）
6
15
0.2
7
9
0.6
8
6
0.8
9
3
1
10
0
1.2
实验序号
U滑（伏）
I滑（安）
11
15
0.3
12
13
0.5
13
7
1.1
14
2
1.6
15
0
1.8
