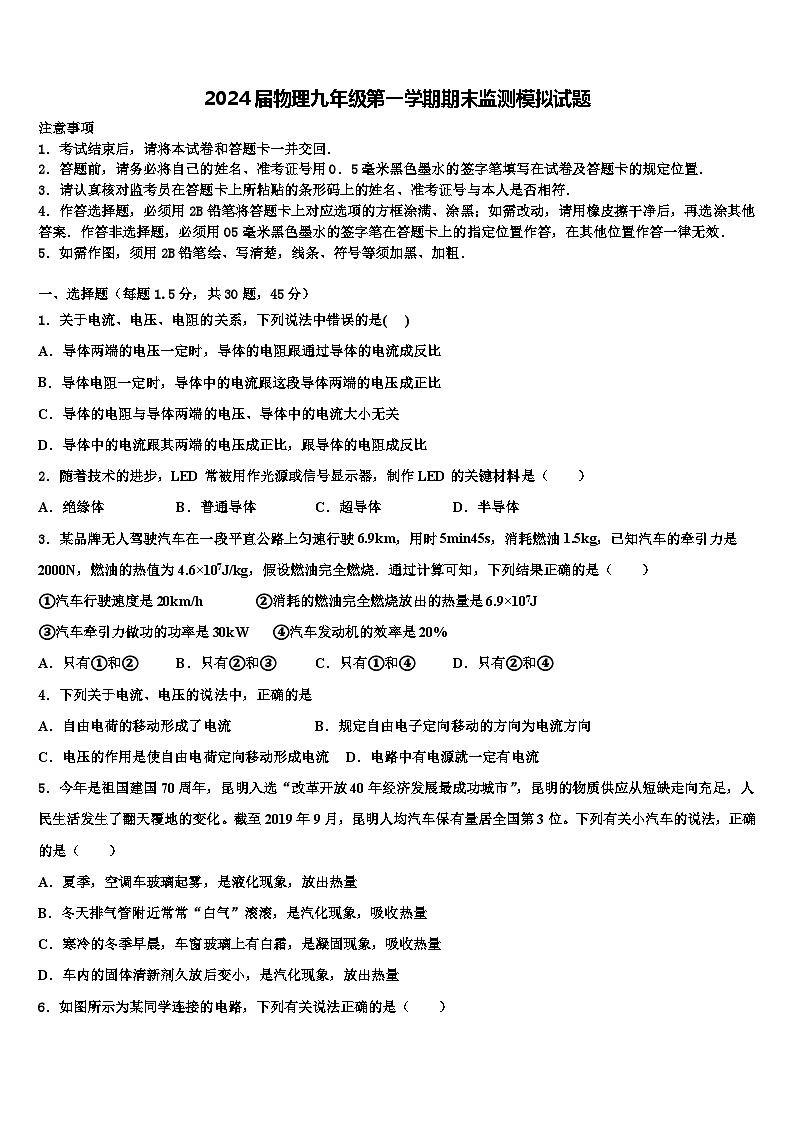

2024届物理九年级第一学期期末监测模拟试题

这是一份2024届物理九年级第一学期期末监测模拟试题，共25页。

2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．关于电流、电压、电阻的关系，下列说法中错误的是( )
A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比
C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比
2．随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（ ）
A．绝缘体B．普通导体C．超导体D．半导体
3．某品牌无人驾驶汽车在一段平直公路上匀速行驶6.9km，用时5min45s，消耗燃油1.5kg，已知汽车的牵引力是2000N，燃油的热值为4.6×107J/kg，假设燃油完全燃烧．通过计算可知，下列结果正确的是（ ）
①汽车行驶速度是20km/h ②消耗的燃油完全燃烧放出的热量是6.9×107J
③汽车牵引力做功的功率是30kW ④汽车发动机的效率是20%
A．只有①和②B．只有②和③C．只有①和④D．只有②和④
4．下列关于电流、电压的说法中，正确的是
A．自由电荷的移动形成了电流B．规定自由电子定向移动的方向为电流方向
C．电压的作用是使自由电荷定向移动形成电流D．电路中有电源就一定有电流
5．今年是祖国建国70周年，昆明入选“改革开放40年经济发展最成功城市”，昆明的物质供应从短缺走向充足，人民生活发生了翻天覆地的变化。截至2019年9月，昆明人均汽车保有量居全国第3位。下列有关小汽车的说法，正确的是（ ）
A．夏季，空调车玻璃起雾，是液化现象，放出热量
B．冬天排气管附近常常“白气”滚滚，是汽化现象，吸收热量
C．寒冷的冬季早晨，车窗玻璃上有白霜，是凝固现象，吸收热量
D．车内的固体清新剂久放后变小，是汽化现象，放出热量

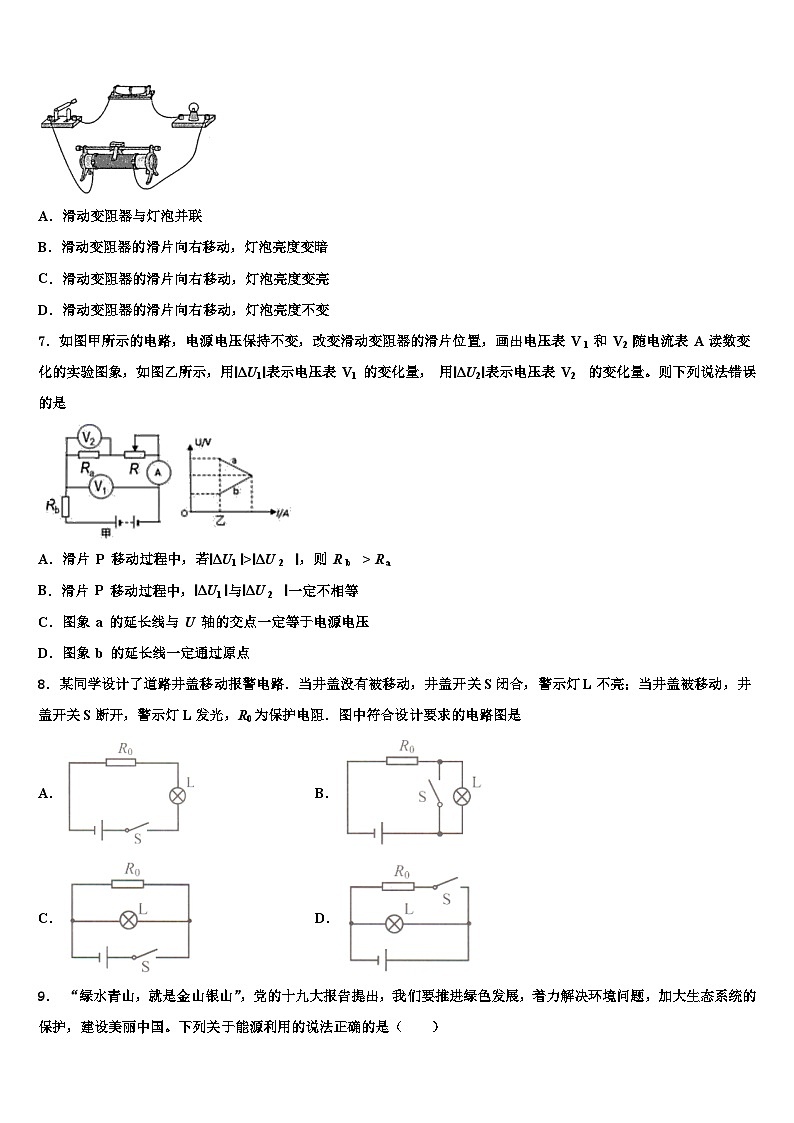

6．如图所示为某同学连接的电路，下列有关说法正确的是（ ）
A．滑动变阻器与灯泡并联
B．滑动变阻器的滑片向右移动，灯泡亮度变暗
C．滑动变阻器的滑片向右移动，灯泡亮度变亮
D．滑动变阻器的滑片向右移动，灯泡亮度不变
7．如图甲所示的电路，电源电压保持不变，改变滑动变阻器的滑片位置，画出电压表 V 1 和 V2 随电流表 A读数变化的实验图象，如图乙所示，用∣ΔU1∣表示电压表 V1 的变化量， 用∣ΔU2∣表示电压表 V2 的变化量。则下列说法错误的是
A．滑片 P 移动过程中，若∣ΔU1 ∣>∣ΔU 2 ∣，则 R b > R a
B．滑片 P 移动过程中，∣ΔU1 ∣与∣ΔU 2 ∣一定不相等
C．图象 a 的延长线与 U 轴的交点一定等于电源电压
D．图象 b 的延长线一定通过原点
8．某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是
A．B．
C．D．
9． “绿水青山，就是金山银山”，党的十九大报告提出，我们要推进绿色发展，着力解决环境问题，加大生态系统的保护，建设美丽中国。下列关于能源利用的说法正确的是（ ）

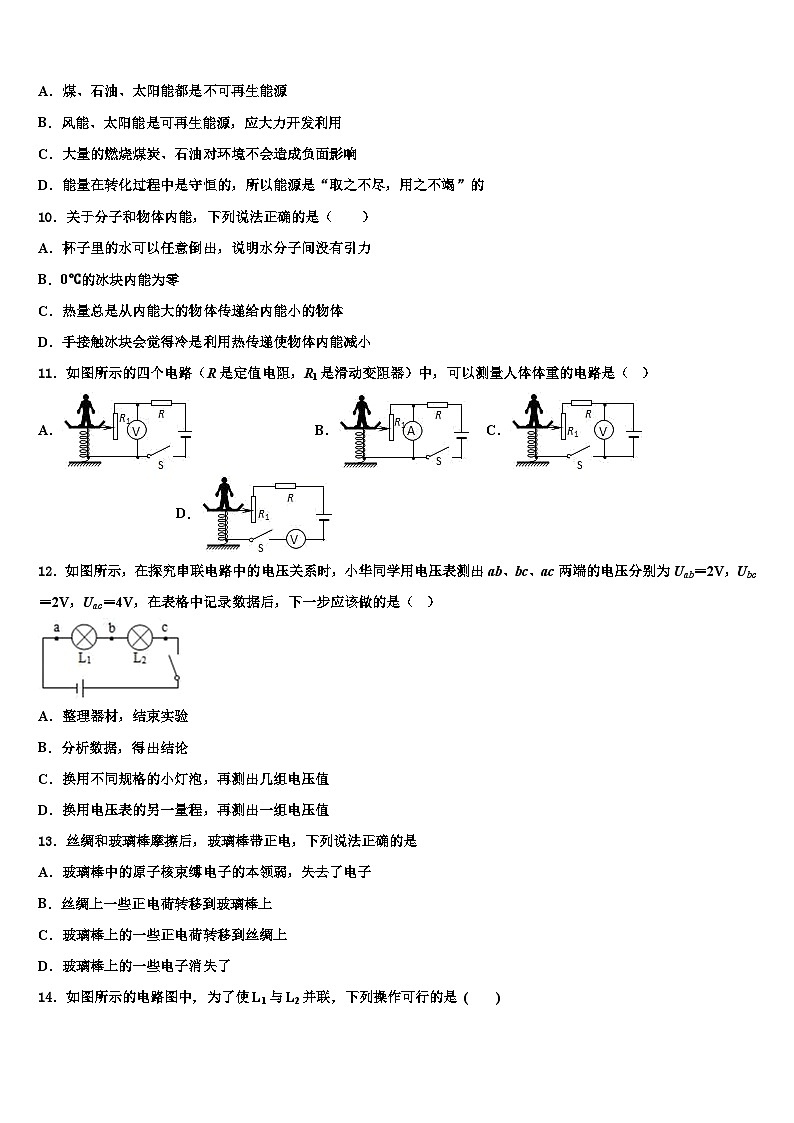

A．煤、石油、太阳能都是不可再生能源
B．风能、太阳能是可再生能源，应大力开发利用
C．大量的燃烧煤炭、石油对环境不会造成负面影响
D．能量在转化过程中是守恒的，所以能源是“取之不尽，用之不竭”的
10．关于分子和物体内能，下列说法正确的是（ ）
A．杯子里的水可以任意倒出，说明水分子间没有引力
B．0℃的冰块内能为零
C．热量总是从内能大的物体传递给内能小的物体
D．手接触冰块会觉得冷是利用热传递使物体内能减小
11．如图所示的四个电路（R是定值电阻，R1是滑动变阻器）中，可以测量人体体重的电路是（ ）
A．B．C．D．
12．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
13．丝绸和玻璃棒摩擦后，玻璃棒带正电，下列说法正确的是
A．玻璃棒中的原子核束缚电子的本领弱，失去了电子
B．丝绸上一些正电荷转移到玻璃棒上
C．玻璃棒上的一些正电荷转移到丝绸上
D．玻璃棒上的一些电子消失了
14．如图所示的电路图中，为了使L1与L2并联，下列操作可行的是 ( )
A．只闭合开关S1、S2
B．只闭合开关S2、S3
C．只闭合开关S1、S3
D．开关S1、S2、S3都闭合
15．如图示为四冲程内燃机的剖面图。下列说法不正确的是（ ）
A．此内燃机应为汽油机
B．该热机吸气冲程中吸入汽缸的物质为汽油和空气的混合物
C．该热机在做功冲程中，燃料释放的能量绝大部分转化为机械能
D．该内燃机对环境存在污染
16．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是
A．降低了电池的输出电压B．减小了电池的输出功率
C．减小了电子线路的电阻D．增大了电池的输出功率
17．下列图形是几种家用电器正常工作时，消耗的电功率接近500W的是
A． 电风扇B． 台灯
C． 电饭锅D． 笔记本电脑
18．关于电流、电压和电阻，下列说法正确的是
A．电荷的定向移动形成电流
B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中一定有电流通过
D．由可知，导体的电阻由电压和电流决定
19．如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程。以下说法不正确的
A．图甲冲程是靠飞轮的惯性来完成的
B．图乙冲程吸入的物质是汽油和空气的混合物
C．图丙是压缩冲程，机械能转化为内能
D．图丁是做功冲程，内能转化为机械能
20．如图所示，当开关S闭合后，可能会造成电流表或电压表损坏的是（ ）
A．B．
C．D．
21． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
22．下列家用电器中，利用电流热效应工作的是
A．电冰箱B．电饭锅C．电视机D．电风扇
23．如图所示为一四冲程汽油机某个冲程示意图，关于这个冲程的说法错误的是（ ）
A．图中A位置的物质温度越来越高B．该冲程将机械能转化为内能
C．B位置的装置为喷油嘴D．该冲程为压缩冲程
24．如图所示电路，电源电压为9V保持不变，滑片P由A点滑到B点时（图中未标出），电压表的示数由6V变为3V，电流表的示数变化了0.3A。关于变阻器接入电路的阻值RA和RB的大小关系、定值电阻R0的电功率变化量△P0，下列选项正确的是（ ）
A．RA>RB、△P0=2.7WB．RA>RB、△P0=1.9W
C．RA25．如图，电源电压不变，R 是定值电阻。将一个“6 V 2 W”的小灯泡接在a、b 两点间，灯恰能正常发光：若换一个“6 V 3 W”的小灯泡接在 a、b 两点间，则
A．电阻 R 两端的电压保持不变B．小灯泡消耗的电功率等于 3 W
C．小灯泡消耗的电功率大于 3 WD．相同时间电阻 R 消耗的电能增大
26．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．在表格中记录数据后．下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
27．如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
A．电压表的示数变大B．电流表的示数变小
C．总功率变大D．滑动变阻器接入电路中的电阻变小
28．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）
A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多
29．比较两根粗细相同、长度不同的铜导线电阻大小，下列说法中正确的是
A．长的大B．一样大C．长的小D．无法确定
30．如图所示，R1为定值电阻，R2为滑动变阻器，当变阻器的滑片P向右移动时，图中电压表和电流表的示数变化情况及它们示数的比值变化情况为（ ）
A．电压表示数不变，电流表示数变小，比值变大
B．电压表示数变小，电流表示数变大，比值变小
C．电压表示数不变，电流表示数变大，比值变小
D．电压表示数变大，电流表示数变小，比值变大
二、填空题（每空1分，共10题，20分）
31．如图所示，电源电压 5V, R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为_____，乙电表的示数为_____．
32．如图甲所示电路，电源电压不变，闭合开关后，滑片P由B端滑到A端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是_____V，定值电阻R1的阻值是_____Ω，滑动变阻器的最大阻值为_____Ω。
33．如图电源电压恒定，Rx的阻值是20Ω，闭合开关S1S2，电流表示数0.6A；只断开S2，电流表示数0.2A．则电源电压是_____V，R0是_____ Ω。
34．陕西的酿酒业有着悠久的历史，周王朝在都城镐京就曾设置专职酒官。如图是将谷物倒入锅中熬制酒料的过程。灶台下木柴燃烧的过程中，剩余木柴的热值______(选填“变大”“变小”或“不变”)，熬制酒料的过程中是通过_____方式改变酒料的内能。随着酒料温度的上升，散发出的酒香更加浓郁，这是因为分子热运动的剧烈程度和_______有关。
35．灯泡的额定电压为36V，通过它的电流随其两端电压变化的关系图线如图甲所示。
（1）灯泡正常发光时，通过灯丝的电流为____________A。
（2）将若干个此规格的灯泡串联接入220V电路中使用，则至少要串联_________个灯泡。
（3）将灯泡接入电路中，如图乙所示。滑动变阻器标有“80Ω 1A”字样，当闭合开关S，滑片P位于中点c时，灯泡消耗的电功率为12W，则电源电压为__________V。
36．汽车是我们最熟悉的交通工具之一。汽油机是汽车内的动力装置。通过汽油在汽缸内燃烧，生成高温、高压的气体，推动活塞做功。如图甲所示是汽油机的______冲程，这一冲程中能量转化情况是___；汽车发动机工作时，当汽油在发动机内燃烧不充分时会冒“黑烟”，同时闻到浓浓的汽油味，这是一种____现象，这时发动机的效率_____（选填“升高”、“不变”或“降低”）；发动机散热器常用水做冷却剂，是因为水的______大，散热过程通过_____ 的方式增大了水箱内水的内能。
37．如图所示的电路中，当闭合开关S后，电路正常工作．两只电压表指针位置均为图乙所示，则电阻R1两端电压是_____V，R2两端电压是_____V．
38．如图是华中第一高楼——武汉中心大厦，到楼顶观光需乘坐电梯．当观光电梯匀速上行时，电梯的动能_____，电梯的机械能_____．（两空均填“变大”“不变”或“变小”）．
39．两盏灯连接在同一电路中，通过甲灯的电流为0.2A，通过乙灯的电流为0.3A，由此可知甲灯和乙灯是___________联的 （选填“串”或“并”），甲、乙两灯的电功率较大的是_______（选填“甲”或“乙”）
40．2013年6月20日，我国第一位“太空教师”王亚平在“天宫一号”进行授课直播。
（1）将一个金属圈插入饮用水袋，抽出后制作了一个水膜，往水膜表面贴上一片画有中国结图案的塑料片，水膜依然完好，如图甲所示，这表明分子之间存在_____；
（2）用注射器向制作好的水球内注入少量红色液体，水球变成了一枚“红宝石”，如图乙所示，这表明分子在_____，
（3）王亚平在在实验室成功制作了一个亮晶晶的水球，如图所示。该水球成像原理与_____（选填“放大镜”、“投影仪”或“照相机”）相同。
（4）王亚平在“天宫一号”上展示了一个近乎正球形的大水球，而地球上我们看到的水珠一般都是扁球形的，这是由于地球上的水珠受到_____的作用。
三、实验题（每空1分，共2题，15分）
41．小明利用如图1所示的电路测定小灯泡的额定功率。所用器材：小灯泡（标“2.5V 0.3A”的字样），电池组（二节干电池串联，电压为3V），电压表一块，滑动变阻器（，2A），定值电阻（），开关三个和导线若干。
(1)按照图1所示的电路图连接电路，闭合开关前，应将变阻器滑片滑到________（选填“左”或“右”）端；
(2)连接完电路后：小明只闭合S、S1时移动滑片P，电压表示数发生改变；只闭合S、S2时，移动滑片P，小灯泡不发光。于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如表所示，则电路中一定存在的故障是________（填写选项字母）；
A．灯泡L处断路 B．灯泡L处短路 C．开关S处断路
①只闭合S、S2，移动滑片P，使电压表的示数为2.5V，这时灯泡的实际电功率是________W；
②小明通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图2所示）。于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S1时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是________。
42．如图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变：
(1)请用笔画线代替导线。将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）；
（__________）
(2)闭合开关前电流表的指针如图乙所示，其原因是_________________；
(3)闭合开关前，滑片应移到滑动变阻器的最_______端（选填“左”或“右”）；
(4)正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数：移动滑片，发现除了电流表示数改变外，其余均无变化。经检查，电压表完好，则故障可能是小灯泡_____（选填“短路”“断路”）；
(5)排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U的图像，由图像可计算出小灯泡的额定功率为______W；
(6)实验过程中，当电压表示数为0.5V时，滑动变阻器连入电路的阻值为_____Ω。
四、计算题（每题10分，共2题，20分）
43．在图所示的电路中，电源电压保持不变，电阻R1的阻值为31欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A”字样．电键S断开时，电流表A的示数为1．4安．
①求电源电压U．
②闭合电键S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，发现电流表A的示数的最大变化量为1．2安，将滑片P从M点向右移动，发现电流表A的示数的最大变化量也为1．2安，求滑片P在M点时电流表A的示数．
③求在第②小题滑片P移动过程中，滑动变阻器R2的取值范围．
44．如图所示电路中，灯泡L标有“6V 3W”字样，R为定值电阻，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.8A，通过计算回答：
（1）灯泡L正常发光的电流；
（2）定值电阻R的阻值；
（3）该电路工作10min，小灯泡消耗的电能。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】导体的电阻只与导体的材料、导体的长度、导体的横截面积和温度有关，与其它因素无关。当导体电阻一定时，导体中的电流跟这段导体两端的电压成正比；导体两端的电压一定时，导体的电阻跟通过导体的电流成反比。
故选A。
2、D
【详解】LED灯中的发光二极管由半导体材料制成，其导电能力介于导体和绝缘体之间，常用的半导体材料有硅、锗等，故选D。
3、D
【解析】①汽车行驶速度是：
，故①错误；
②消耗的燃油完全燃烧放出的热量是：
，故②正确；
③匀速行驶时汽车受到的牵引力与阻力是平衡力，所以汽车牵引力做功的功率是：
，故③错误；
④汽车发动机的做的功为：
，
汽车发动机的效率是：
，故④正确．.
故选D．
点睛：综合考查了速度、热值、功、功率、效率的计算，综合性较强，需要注意的是：各个公式应用时，单位要统一，一般都使用主单位，特别是热值公式应用时，有时要用到体积，有进要用到质量，要统一单位后再计算．
4、C
【解析】A.电荷的定向移动形成了电流，故A错误；
B.规定正电荷定向移动的方向为电流方向，故B错误；
C.电压的作用是产生电流；即电压的作用是使自由电荷定向移动形成电流；故C正确；
D. 电路中有电源不一定有电流，要想有电流，电路还必须闭合；该选项说法不正确；
故选：C。
5、A
【详解】A．夏季，空调车玻璃起雾，这是因为车外热空气遇上温度较低的玻璃，放出热量，水蒸气液化成小水珠，所以玻璃起雾，A正确；
B．冬天排气管附近常常“白气”滚滚，这是水蒸气遇冷发生液化现象，放出热量，B错误；
C．车窗玻璃上的白霜，是水蒸气遇冷直接变成的小冰晶，这是凝华现象，会放出热量，C错误；
D．车内的固体清新剂久放后变小，这是升华现象，升华要吸收热量，D错误。
故选A。
6、D
【详解】A．由题图可知，该电路中电流的路径只有一条，滑动变阻器与灯泡是串联的，故A错误；
BCD．题图中滑动变阻器使用了下面2个接线柱，则变阻器的滑片向右移动时，滑动变阻器接入电路的电阻保持不变，根据欧姆定律可知，电路中的电流不变，所以灯泡的功率不变，其亮度不变，故D正确，BC错误．
7、B
【详解】A．滑片P移动过程中，电压表V1和V2都要发生变化，V1的变化量U1 等于Ra和Rb两端的变化量，滑片P移动过程中，电源电压保持不变，根据串联电路电压的规律，电压表V1示数变化量的绝对值等于R b的电压变化量的绝对值，即|△U1|=|△U0|；若|△U1|＞|△U2|，则|△U b |＞|△U a|，根据欧姆定律有：|△I|•Rb＞|△I|•Ra，所以R b > R a，故A正确，不符合题意；
B．滑片 P 移动过程中，根据欧姆定律可得：|△U1|=|△I|•Rb，|△U2|=|△I|•Ra，当Ra=Rb时，∣ΔU1 ∣与∣ΔU 2∣相等，故B错误，符合题意；
C．图象 a 的延长线与 U 轴相交，则电路电流为零，即滑动变阻器无穷大，即V1一定是电源电压。故C正确，不符合题意；
D．图象 b是 Ra图像 ，Ra是定值电阻，所以通过它的电流与它两端的电压成正比，故图象 b 的延长线一定通过原点，故D正确，不符合题意。
8、B
【详解】A题中警示灯与保护电阻串联，闭合开关，灯泡发光；断开开关，灯泡不发光，故A不符合题意；
由B图知道，闭合开关，灯泡被短路不能发光；断开开关，灯泡和定值电阻串联，灯泡能够发光，故B符合题意；
由C图知道，闭合开关，灯泡发光；断开开关，灯泡不发光，故C不符合题意；
由D图知道，无论开关是否闭合，灯泡都能发光，故D不符合题意．
9、B
【详解】A．煤、石油、是不可再生能源，太阳能是可再生能源，故A错误；
B．风能、太阳能是取之不尽用之不竭的可再生能源，应大力开发利用，故B正确；
C．大量的燃烧煤炭、石油对环境会造成大气污染、热污染和温室相应等负面影响，故C错误；
D．能量在转化过程中是守恒的，但能源的消耗是不可逆的，能源的利用是有限的，故D错误。
故选B。
10、D
【详解】A．液体分子间距较大，分子间作用力较小，所以液体具有流动性且没有固定的形状，故A错误；
B．组成物质的分子在永不停息地做无规则运动，所以任何物体的内能都不可能为零，故B错误；
C．热量总是从温度高的物体传递给温度低的物体，故C错误；
D．手接触冰块会觉得冷是利用热传递使物体内能减小，故D正确。
故选D。
11、A
【详解】A．图中R与R1串联，电压表测量滑动变阻器两端的电压；当压力增大时，滑动变阻器接入电路的电阻增大，根据串联电路的分压原理可知，变阻器分得的电压变大，电压表的示数变大，故A符合题意；
B．图中电流表与滑动变阻器并联，电流表将滑动变阻器短路，所以，电流表示数不随人体重的改变而改变，故B不符合题意；
C．图中电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C不符合题意；
D．图中电压表串联在电路中，测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故D不符合题意。
故选A。
12、C
【详解】用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有普遍性。
故选C。
13、A
【详解】用丝绸摩擦过的玻璃棒带正电，是玻璃棒上的原子核束缚电子的能力弱，使一部分电子从玻璃棒上转移到丝绸上．不符合题意．A玻璃棒中原子核束缚电子的能力弱，使一部分电子从玻璃棒上转移到丝绸上，摩擦起电的实质是电子的转移．符合题意．B丝绸上是得到了电子，不是正电荷转移到玻璃棒上，实质转移的是电子．不符合题意．C. 玻璃棒上移动的是负电荷−电子，不是正电荷．不符合题意．D. 玻璃棒上的电子(负电荷)转移到丝绸上，电子不会消失．不符合题意．
14、B
【解析】只闭合开关S1、S2时，将发生电源短路，A不符合题意；只闭合开关S2、S3时，L1与L2并联，B符合题意；只闭合开关S1、S3时，L2被短路，电路为L1的简单电路，C不符合题意；开关S1、S2、S3都闭合时，将发生电源短路，D不符合题意．故选B.
15、C
【详解】A．汽缸顶端有火花塞，这内燃机为汽油机，故A正确，不符合题意；
B．汽油机的吸气冲程中，吸入汽缸的物质为汽油和空气的混合物，故B正确，不符合题意；
C．在做功冲程中，燃料燃烧释放的内能大部分需要克服摩擦、发生热传递而散失，只有一少部分转化为机械能，故C错误，符合题意；
D．该内燃机工作时，有废气产生，对环境存在污染，故D正确，不符合题意。
故选B。
16、B
【详解】A.手机工作电压是一定的，如果降低了电池的输出电压，手机将不能正常工作，故A不符合题意；
B.手机电池储存的电能是一定的，由公式W=Pt知，要延长手机工作时间，需要减小输出功率，而手机工作电压是不变的，由P=UI知，在省电模式下，应减小电池的输出电流，故B符合题意；
C.如果电子线路电阻变小，输出电压不变的情况下，由P=知，输出功率变大，反而耗电，故C不符合题意；
D.由公式W=Pt知，增大电池的输出功率，手机的工作时间会缩短，故D不符合题意．
故选B．
17、C
【解析】A．台式电风扇的功率约为20W～80W；
B．台灯的功率约为40W左右；
C．电饭锅的功率约为500W；
D．笔记本电脑的功率约为40W～60W左右；
故选：C。
18、A
【详解】A．电流是由于电荷的定向移动而形成的，故A正确；
B．电子带负电，规定正电荷定向移动的方向为电流的方向，负电荷定向移动的反方向为电流的方向，故B错误；
C．电路两端有电压，且电路要形成完整的闭合回路，电路中才会有电流，故C错误；
D．导体的电阻与其材料、长度、横截面积以及温度有关，与电压、电流无关，故D错误。
19、C
【详解】A．甲图中两个气门都关闭，活塞上行，是汽油机的压缩冲程，是靠惯性轮的惯性来完成的；故A正确；不符合题意；
B．乙图中一个气门关闭，一个气门打开，活塞下行，是汽油机的吸气冲程；在吸气冲程中，吸入的是汽油和空气的混合气体；故B正确；不符合题意；
C．丙图中一个气门关闭，一个气门打开，活塞上行，是汽油机的排气冲程；故C错误；符合题意；
D．丁图中两个气门都关闭，活塞下行，是汽油机的做功冲程，实现内能转化为机械能；故D正确；不符合题意。
20、B
【详解】A．电压表串联使用后，电路中的电流会很小，不会烧坏两个表，选项不符合题意；
B．开关闭合后，发生短路，会损坏电流表，选项符合题意；
C．电路正确，选项不符合题意；
D．虽然电流表并联使用了，但电压表也串联使用了，电路中的电流会很小，不会烧坏两个表，选项不符合题意。
故选B。
21、C
【详解】C．家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大，故C符合题意；
AD．因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，由P=UI可知，电路中的总电流变小，故AD不符合题意；
B．家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故B不符合题意。
故选C．
22、B
【详解】A．电冰箱的压缩机把电能转化为机械能，灯泡将电能转化为光能，故A不符合题意；
B．电饭锅把电能转化为内能，是利用电流热效应来工作的，故B符合题意；
C．电视机主要是把电能转化为光能和声能，没有利用电流热效应，故C不符合题意；
D．电风扇主要是把电能转化为机械能，不是利用电流热效应来工作，故D不符合题意。
23、C
【详解】ABD．由图可知这是压缩冲程，活塞由下向上运动压缩气体，气体温度增加，内能增大，机械能转化为内能，故AB正确，不符合题意；
C．这是汽油机发动机工作过程，B的位置时火花塞，柴油机才有喷油嘴，故C错误，符合题意；
故选C。
24、A
【详解】滑片P由A点滑到B点时，电压表的示数由6V变为3V，滑动变阻器接入电路中的阻值两端的电压变小，那么根据串联电路电压规律可知，定值电阻R0的两端电压变大，根据欧姆定律可知，流过定值电阻R0的电流变大，根据串联电路电流规律可知，流过滑动变阻器的电流也变大，根据欧姆定律的变换式可知，滑动变阻器接入电路中的阻值变小，那么RA>RB；设滑片P在A点时电路的电流是，滑到B点时电路的电流是
滑片P在A点时，电压表的示数是6V，定值电阻R0的电压是3V，那么电路中的电流是，滑片P在B点时，电压表的示数是3V，定值电阻R0的电压是6V，那么电路中的电流是，可以得到
化简计算可得；由题意可知定值电阻R0的电功率变化量△P0是
故选A。
25、D
【详解】AD．因改接为"6 V 3 W"灯泡后，灯泡的电阻变小，则电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，通过电阻R的电流增大，由U = IR可知，电阻R两端的电压增大，再根据W= 可知，相同时间电阻 R 消耗的电能增大。故A错误、D正确；
BC．由灯泡的铭牌可知，两灯泡的额定电压相等，有功率公式P=可知，额定功率为3W的灯泡的电阻小于额定功率为2W灯泡的电阻，因串联电路中电阻越小，分得的电压越小，所以，改接为"6 V 3 W "灯泡后，灯泡两端的电压变小，小于6 V，则这只灯泡消耗的功率小于3 W，故BC错误。
26、C
【详解】用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。故ABD不符合题意，C符合题意。
27、B
【分析】由电路图可知，电路为串联电路，电压表测R两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化．
【详解】由电路图可知，电路为串联电路，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动，连入电路中电阻丝的长度变长，接入电路中的电阻变大，故D错误；
因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I=可知，电路中的总电阻变大，电路中的电流变小，即电流表的示数变小，故B正确；
由U=IR可知，R两端的电压变小，即电压表的示数变小，故A错误；
由P=UI可知，电源电压不变，串联电路中的电流变小，总功率变小，故C错误．
故选B.
28、B
【解析】A. 因为两个电热水壶的额定电压相同，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两端的电压相等，故A错误；
B. 都正常工作时，甲的额定功率大，所以电流通过甲电热水壶做功较快，故B正确；
C. 都正常工作时，甲的额定功率大，根据，通过甲电热水壶的电流大，故C错误；
D. 都正常工作时，甲的额定功率大，根据可知，相同时间内，甲电热水壶消耗的电能多，故D错误；
故选B．
点睛：要理解用电器在额定电压下工作时的功率才是额定功率，正常工作即代表在额定电压下工作，再者要理解功率是表示做功快慢的物理量，所以功率大即代表做功快．
29、A
【详解】导体的电阻与导体的材料、长度、横截面积有关；当导体的材料与粗细都相同时，导体的长度越长，导体的电阻越大，所以应选A．
30、B
【解析】由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流．当变阻器的滑片P向右移动时，接入电路中的电阻变小，电压表和电流表的比值就滑动变阻器连入电路的阻值所以其比值变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大，故ACD错误B正确．
点睛：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，进一步可知电压表和电流表的示数比值变化．
二、填空题（每空1分，共10题，20分）
31、1A 5V
【分析】假设两电阻是串联，分析出现的现象，确定是否符合题意，从而确定电路的连接；分析电路的连接，根据并联电路的规律和欧姆定律求电流大小．
【详解】电压表内阻很大，在电路中可看作断路；电流表内阻很小，在电路中可看作一根导线；若两电阻串联，根据电流的流向可知，乙应为电流表，甲应为电压表，则闭合开关后，则R1短路，电流表无示数，不符合题意；则两电阻只能是并联，乙只能为电压表，乙测电源电压，示数为5V；甲只能为电流表，甲测通过R1的电流，根据并联电路电压的规律和欧姆定律，甲电流表的示数．
32、18 20 70
【解析】由图甲可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑片位于B端时，接入电路中的电阻最大，电路中的电流最小，电压表的示数最大，
由图乙可知，电压表的最大示数U2＝14V，电路中的最小电流I小＝0.2A，
由I＝可得，滑动变阻器的最大阻值：
R2＝＝＝70Ω，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝U1+U2＝0.2A×R1+14V﹣﹣﹣﹣①
当滑片位于A端时，接入电路中的电阻为零，电路中的电流最大，此时只有R1接入电路，
由图乙可知，电路中的最大电流I大＝0.9A，
则电源电压：
U＝I大R1＝0.9A×R1﹣﹣﹣﹣﹣﹣﹣﹣②，
因电源电压不变，
所以，由①②可得：0.2A×R1+14V＝0.9A×R1，
解得：R1＝20Ω，
电源电压：U＝I大R1＝0.9A×20Ω＝18V。
33、6 10
【详解】[1][2]设电源电压为U，当闭合开关S1、S2时，Rx被短路，仅R0连入电路，此时电源电压
只断开S2时，Rx与R0串联，此时电源电压
两式联立解得，。
34、不变 热传递 温度
【解析】[1]同种燃料的热值是不变的，与质量无关，所以灶台下木柴燃烧的过程中，剩余木柴的热值不变；
[2]熬制酒料的过程中，内能从火转移到酒料上，是通过热传递方式改变酒料的内能的；
[3]温度越高，分子的无规则运动越剧烈，所以随着酒料温度的上升，酒料散发出的酒香更加浓郁。
35、0.7 7 44
【解析】(1)[1]从图甲可以看到，当灯泡正常发光时，即电压是36V时，通过灯丝的电流是0.7A；
(2)[2]设将n个此规格的灯泡串联接入220V电路中使用，那么每个灯泡的两端的电压需要小于或等于36V，即，解得，可知至少要串联7个灯泡；
(3)[3]灯泡消耗的电功率为12W，从图甲可以看到，当电压是20V时，电流是0.6A，这时灯泡的功率是12W，所以电路中的电流大小是0.6A，滑动变阻器接入电路的电阻两端的电压是
，
由上述可知，电源电压为
。
36、压缩 机械能转化为内能 扩散 降低 比热容 热传递
【详解】[1][2]由图知，两气门关闭，活塞向上运动，故为压缩冲程，活塞对气体做功，将机械能转化为内能。
[3]能闻到浓浓的汽油味，说明汽油分子在不停的运动，这是一种扩散现象。
[4]汽油在发动机内燃烧不充分时会冒“黑烟”，由于汽油的不充分燃烧，使汽油的热量未完全释放出来，由可知，机械效率会降低。
[5]因为水与其它物质相比，水的比热容较大，在质量一定，吸收相同，水升高的温度小。
[6]散热过程通过热传递的方式增大了水箱内水的内能。
37、4.8 1.2
【详解】电压表V1测量的是电源电压,选的是0∼15V的量程,分度值为0.5V,根据指针位置,电压表V1读数为8V；电压表V2测量的是R2两端的电压，选的是0∼3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.6V；根据串联电路的电压关系,电阻R1两端的电压：U1＝U−U2＝8V−1.6V＝6.4V.
【点睛】
分析电路图，先确认电压表的测量对象，再确定电压表的量程，读出电压表的示数，根据串联电路的电压关系求解．
38、不变 变大
【解析】电梯匀速上行时，其质量不变、速度不变，则电梯的动能不变，同时高度上升，重力势能增大；因机械能等于动能与势能的之和，所以电梯的机械能变大．
39、并 乙
【详解】[1]通过甲、乙两灯泡的电流不相等，因串联电路的电流处处相等，所以两灯泡一定为并联。
[2]并联电路中各个支路的电压相等，两个灯泡两端的电压
U甲=U乙
I甲＜I乙
由P=UI可知
P甲＜P乙
所以乙的电功率较大。
40、引力 永不停息的做无规则运动 照相机 重力
【解析】(1)[1]因为分子间存在引力，所以水膜依然完好；
(2)[2]水球变成了一枚“红宝石”，这是扩散现象；这种现象说明分子不停做无规则运动；
(3)[3]图中所成的像为倒立、缩小的实像，那么水珠相当于凸透镜，照相机就是利用这一成像原理的；
(4)[4]地球上的水珠一般是扁球形的，是因为地球上的水珠受到重力的作用；“天宫一号”上的水珠处于失重状态，所以近乎是正球形。
三、实验题（每空1分，共2题，15分）
41、右 C 0.75 1.5
【详解】(1)[1]从图1可以看到，为了保护电路，以免电流过大，滑动变阻器接入电路的电阻在闭合开关前，应该调到最大，即应将变阻器滑片滑到右端。
(2)[2]A．假设灯泡L处断路，将电压表与灯泡L并联，那么电压表有示数并且接近电源电压，这与表中的结果不符合，所以不可能是灯泡L处断路，A项不合题意；
B．假设灯泡L处短路，将电压表与灯泡L并联，那么电压表没有示数，把电压表与开关S并联，电压表还是没有示数，这与表中的结果不符合，所以不可能是灯泡L处短路，B项不合题意；
C．假设开关S处断路，把电压表与开关S并联，那么电压表有示数并且接近电源电压，选项C符合题意。
故选C。
[3]由于小灯泡标有“2.5V 0.3A”的字样，当电压表的示数为2.5V时，这时灯泡的实际电功率是
[4]由上述可知，只闭合S、S1，R、r、R0串联，这时电压表测R0两端的电压，那么有
即
解得
当只闭合S、S2，L、R、r串联，电压表测L两端的电压，电压表的示数是2.5V，这时灯泡正常发光，电路中的电流是0.3A，那么有
把电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S2，这时L、R、r串联，电压表测L和R两端的电压，电压表的示数是2.55V，那么有
联立上面的式子解得。
42、 电流表使用前没有校零 左 短路 0.625 25
【详解】(1)[1]滑动变阻器应该与灯泡、电流表串联，电压表测量灯泡两端的电压，而且滑片向右移动灯泡变亮，则应该将滑动变阻器的右下角的接线柱与小灯泡右边的接线柱相连，如图
。
(2)[2]由图乙可知，电流表指针没有指在零刻度线上，可知使用前流表没有校零。
(3)[3]闭合开关前，为了保护电路，应将滑动变阻器的滑片调至阻值最大处，即最左端。
(4)[4]如果灯泡发生短路，电路是通路，电流表有示数，电压表指针不偏转，故发生这种故障的原因可能是灯泡处发生短路。
(5)[5]根据绘制的小灯泡的图象，当灯的电压为2.5V时，电流为0.25A，小灯泡的额定功率是
(6)[6]实验过程中，当电压表示数为0.5V时，由图乙可知，此时电流中电流为0.1A，根据串联电路的规律及欧姆定律，滑动变阻器连入电路的阻值为
四、计算题（每题10分，共2题，20分）
43、①22伏 ；②2．2A；③22Ω~22Ω
【解析】
①根据欧姆定律得： U＝U2＝I2×R2 ＝2．4安×32欧＝22伏
②因为I 2max＝2A，
所以滑动变阻器滑片P在M点时，I 2＝2．8A，
由并联电路电流规律：则I＝I2+ I2＝2．8A+2．4A＝2．2A；
③U＝U2＝U 2＝22伏，
即滑动变阻器的取值范围为22Ω~22Ω．
44、（1）0.5A；（2）20Ω；（3）1800J。
【详解】由电路图可知，灯泡L与电阻R并联，电流表测干路电流。
(1)灯泡L正常发光的电流：
IL＝＝0.5A；
(2)因并联电路中各支路两端的电压相等，且灯泡L正常发光，所以，电源的电压：
U＝UL＝6V，
因并联电路中干路电流等于各支路电流之和，所以，通过定值电阻的电流：
IR＝I-IL＝0.8A-0.5A＝0.3A，
定值电阻R的阻值：
R＝＝20Ω；
(3)该电路工作10min，小灯泡消耗的电能：
WL＝PLt＝3W×10×60s＝1800J。
答：(1)灯泡L正常发光的电流为0.5A；
(2)定值电阻R的阻值为20Ω；
(3)该电路工作10min，小灯泡消耗的电能为1800J。
测试元件
灯泡L
开关S
电压表
无示数
有示数
