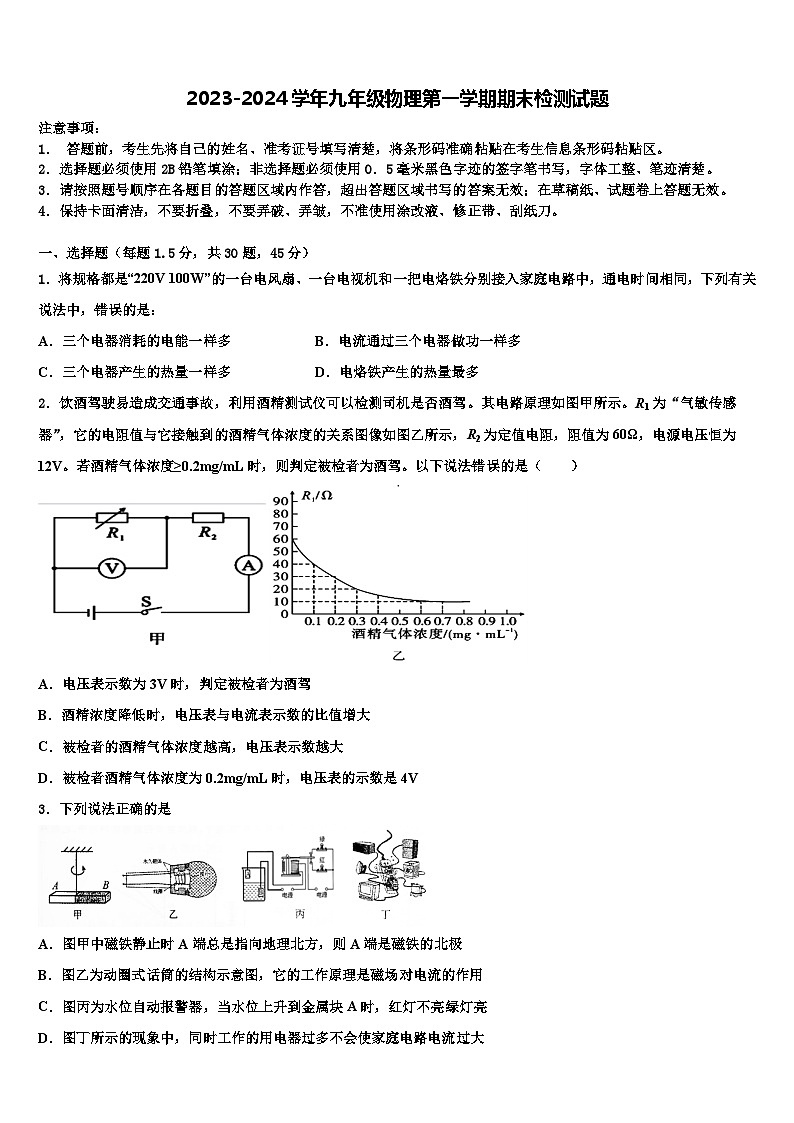

2023-2024学年九年级物理第一学期期末检测试题

这是一份2023-2024学年九年级物理第一学期期末检测试题，共23页。试卷主要包含了电表连接正确的电路图是等内容，欢迎下载使用。

1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多D．电烙铁产生的热量最多
2．饮酒驾驶易造成交通事故，利用酒精测试仪可以检测司机是否酒驾。其电路原理如图甲所示。R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系图像如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V。若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾。以下说法错误的是（ ）
A．电压表示数为3V时，判定被检者为酒驾
B．酒精浓度降低时，电压表与电流表示数的比值增大
C．被检者的酒精气体浓度越高，电压表示数越大
D．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V
3．下列说法正确的是
A．图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的北极
B．图乙为动圈式话筒的结构示意图，它的工作原理是磁场对电流的作用
C．图丙为水位自动报警器，当水位上升到金属块A时，红灯不亮绿灯亮
D．图丁所示的现象中，同时工作的用电器过多不会使家庭电路电流过大

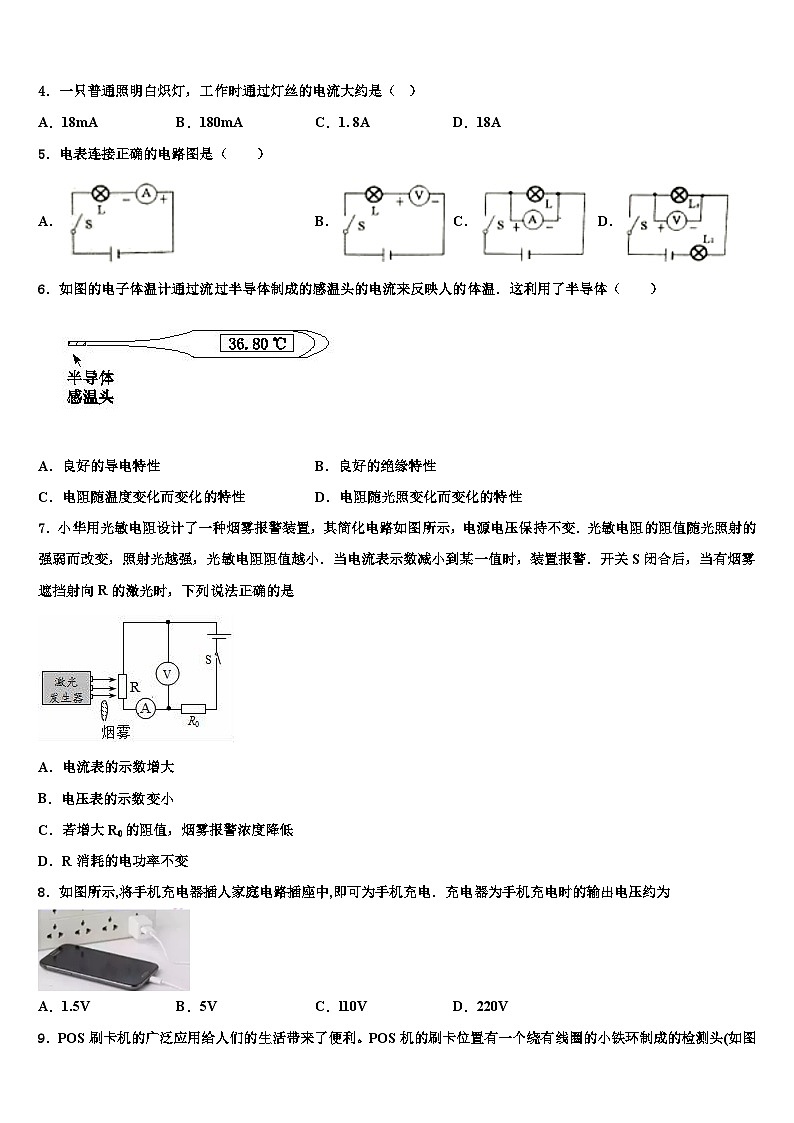

4．一只普通照明白炽灯，工作时通过灯丝的电流大约是（ ）
A．18mAB．180mAC．1. 8AD．18A
5．电表连接正确的电路图是（ ）
A．B．C．D．
6．如图的电子体温计通过流过半导体制成的感温头的电流来反映人的体温．这利用了半导体（ ）
A．良好的导电特性B．良好的绝缘特性
C．电阻随温度变化而变化的特性D．电阻随光照变化而变化的特性
7．小华用光敏电阻设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变．光敏电阻的阻值随光照射的强弱而改变，照射光越强，光敏电阻阻值越小．当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时，下列说法正确的是
A．电流表的示数增大
B．电压表的示数变小
C．若增大R0的阻值，烟雾报警浓度降低
D．R消耗的电功率不变
8．如图所示,将手机充电器插人家庭电路插座中,即可为手机充电．充电器为手机充电时的输出电压约为
A．1.5VB．5VC．l10VD．220V

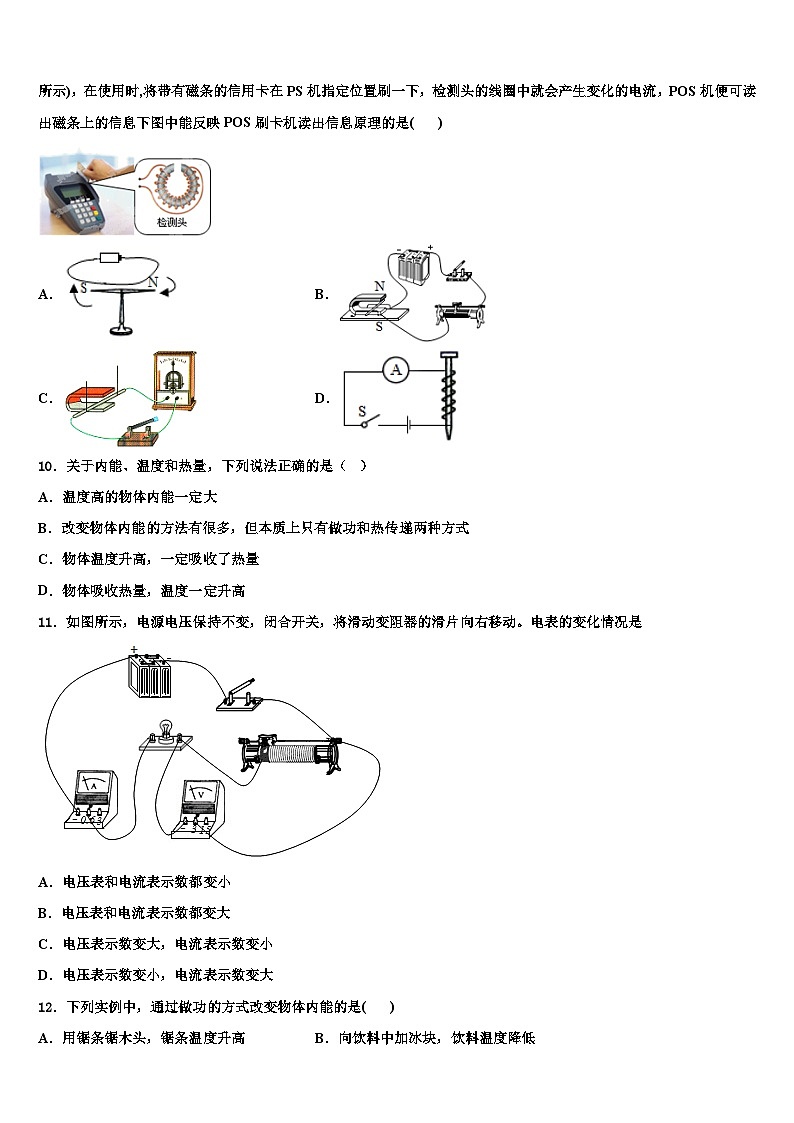

9．POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )
A．B．
C．D．
10．关于内能、温度和热量，下列说法正确的是（ ）
A．温度高的物体内能一定大
B．改变物体内能的方法有很多，但本质上只有做功和热传递两种方式
C．物体温度升高，一定吸收了热量
D．物体吸收热量，温度一定升高
11．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是
A．电压表和电流表示数都变小
B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
12．下列实例中，通过做功的方式改变物体内能的是( )
A．用锯条锯木头，锯条温度升高B．向饮料中加冰块，饮料温度降低
C．寒冬，用热水袋暖手，手感到温暖D．盛夏，阳光曝晒路面，路面温度升高
13．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是
A．闭合S1，M接1
B．闭合S1，M接2
C．断开S1，M接1
D．断开S1，M接2
14．下面说法中，正确的是（ ）
A．电路中几个导体的电流强度相等，这几个导体一定是串联的
B．电路中几个导体两端的电压相等，这几个导体一定是并联的
C．串联电路的总电阻，一定大于电路中的任一个电阻
D．并联电路的总电阻，一定大于电路中的任一个电阻
15．下列现象中属于扩散现象的是
A．擦黑板时，粉笔灰在空中飞舞
B．打开一盒香皂，很快就会闻到香味
C．粉笔蹭到衣服上，在衣服上留下粉笔痕迹
D．冬天，雪花漫天飞舞
16．关于分子和物体内能，下列说法正确的是（ ）
A．杯子里的水可以任意倒出说明水分子间没有引力
B．把0℃的冰块加热熔化成0℃的水，其内能不变
C．固体间能扩散，表明固体物质分子是运动的
D．用力搓手，手发热是通过热传递增加手的内能
17．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（ ）
A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B．右侧电阻丝的阻值比左侧小
C．通过右侧电阻丝的电流比左侧小
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
18．如图所示是内燃机的四个冲程，其中属于压缩冲程的是
A．B．C．D．
19．下面四个事例中，用做功方式改变内能的是
①冬天，搓手会让手变暖和 ②冬天，嘴对手哈气取暖
③炒菜时，铁锅热得烫手 ④水蒸气把软木塞冲开时，温度会降低
A．①②B．②③C．③④D．①④
20．电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，下列情况中不属于防止电热危害的是（ ）
A．电脑两侧有散热孔
B．电动机外壳有散热片
C．电饭煲内安装有电热盘
D．电脑CPU上装有小风扇
21．下列关于热现象的说法中正确的是
A．火箭使用液态氢作燃料，是因为它含有的热量多
B．在汽油机的压缩冲程中，内能转化为机械能
C．海边昼夜温差比内陆小，是因为水的比热容较大
D．0℃的水变成0℃的冰，温度不变，内能不变
22．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论。下列叙述是推论的是
在气体扩散实验中，抽去玻璃板后，红棕色的气体进入到空气中
在液体扩散实验中，红墨水滴入热水，热水很快变红
扩散现象表明，一切物质的分子都在不停地做无规则运动
温度越高，分子的无规则运动越剧烈
A．B．C．D．
23．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3，现将它们并联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
A．R1B．R1=R2>R3， I1=I2>I3
C．R1>R2>R3，I1D．R1>R2>R3，I1=I2=I3
24．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是（ ）
A．L1断路B．L1短路C．L2断路D．L2短路
25．磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热面灼伤病人，重则危及生命。上述说明中，没有涉及的知识是
A．铁在磁场里会被磁化B．磁能生电
C．同名磁极相互排斥D．电流的热效应
26．如图是一个迷你音响实物图片如图甲和铭牌如图乙．对于该音响，下列说法正确的是
A．锂电池工作时，将电能转化为化学能
B．音响在5V电压下正常工作
C．音响正常工作时每秒消耗电能5J
D．音响正常工作时电流是0.6A
27．如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R=5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，移动滑片P的过程中，下列说法正确的是（ ）
A．滑动变阻器允许的调节范围是0～10Ω
B．电流表的示数变化范围是0.3A～0.6A
C．电压表的示数变化范围是0~3V
D．电压表与电流表示数的比值不变
28．如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是
A．在a、b两点间接入一个合适的电压表时，电压表有明显示数
B．不能在ab两点间接入一个电流表
C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
D．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
29．遥控器可以控制电视是利用了
A．紫外线B．可见光C．红外线D．超声波
30．下列叙述中，正确的是（ ）
A．物体吸收的热量越多，温度升高的越多B．内能越大的物体，温度越高
C．内能大的物体，把温度传给内能小的物体D．物体的温度升高，内能一定增大
二、填空题（每空1分，共10题，20分）
31．如图电路（电源电压及灯丝电阻保持不变），灯L的规格为“6V 3.6W”，闭合开关S1后，灯L的实际功率为0.9W，则电源电压为_____V；再闭合开关S2后，电流表示数为0.5A，则电阻R的阻值是_____Ω。
32．屠呦呦是我国迄今为止唯一获得诺贝尔医学奖的女科学家，她的团队曾用水煎的方法从青蒿中提取青蒿素，实验曾失败了l90次，于是屠呦呦提出采用低沸点的溶剂并用热水对其进行加热，假设该溶剂的比热容是2200J/（kg·℃），3 kg这种溶剂升温10℃需要吸收______J的热量，用热水对溶剂加热是因为水的比热容比一般液体的要______（选填“大”或者“小”）。
33．甲、乙两灯规格和连接方式如图所示，S闭合后，________ 灯较亮，甲、乙两灯功率之比为_________。若将两灯串联接在该电源下，S闭合后，_________灯较亮，甲、乙两灯功率之比为_________。
34．如图所示，小磁针放在通电的蹄形螺线管附近，并且处于静止状态。
（1）电源的左端为_____极。（填“正”或“负”）
（2）要使电压表的示数变小，变阻器的滑片P应向_____移动。（填“左”或“右”）
（3）此时，通电螺线管的磁性将_____。（填“增强”、“减弱”或“不变”）
35．如图所示，将一废旧日光灯的灯丝接入电路中，用酒精灯加热灯丝，观察到灯泡的亮度逐渐变暗，这说明：金属导体的电阻受_____的影响。若在本次实验过程中消耗酒精5g，这部分酒精燃烧释放的热量为_____J（假设酒精完全燃烧），酒精灯使用后酒精的热值_____（选填“变大”、“变小”、“不变”）。（酒精的热值为3.0×107J/kg）
36．我国家庭电路的电压为______；为了安全，带有金属外壳的用电器，其金属外壳要接______（选填“火”、“零”或“地”）线；发生触电事故时，首先应切断______。
37．十字路口指挥交通的红绿黄灯是________联的；街道两边的路灯是______联的。
38．一段导体两端电压为5V时，导体中的电流强度为0.5A，若导体两端电压增加一倍，导体中的电流为_____；当电压变为零时，导体的电阻为_____．
39．汽车发动机工作时，需要对它进行冷却。人们常常选用“水”作冷却液，这是因为水_____较大，冷却效果好；当水吸收发动机缸体热量后，水的内能______，这是通过_____的方式改变发动机缸体的内能。
40．我国家庭电路的电压是______V；“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了防止触电，必须把用电器的开关装在______线上。
三、实验题（每空1分，共2题，15分）
41．在测额定电压为2.2V小灯泡的额定功率实验中，电源电压为4.5V
（1）如图所示，闭合开关前，应将滑片移到滑动变阻器的 端；
（2）闭合开关后，移到滑片，使小灯泡正常发光，此时电流表的示数为0.3A，则小灯泡的额定功率为 W；
（3）继续移动滑片，小灯泡变亮后熄灭，发现电压表有示数，电流表的示数几乎为零，故障原因是 ．
42．如图所示，定值电阻的阻值R0已知。利用图中器材及若干导线连接电路，测量小灯泡（U额=2.5V）的额定功率。
（1）在图中，按要求把电路连接完整。
（________）
（2）闭合开关前，将滑动变阻器的滑片调到变阻器的最__________端。
（3）闭合开关，调节变阻器滑片，使___ （选填 “甲”或“乙”）电压表的示数为U额时，小灯泡正常发光。此时另一电压表的示数为U。则小灯泡额定功率P额=____。（用题目所给及所测物理量的符号，写出表达式）
四、计算题（每题10分，共2题，20分）
43．如图甲所示的电路图，电源电压为9V且保持不变，小灯泡L标有“6V 6W”的字样，闭合开关S后，将滑动变阻器划片P从某点A移到另一点B的过程中（图中未标出），电流表与电压表表示数的变化曲线如图乙所示．求：
（1）小灯泡正常发光时的电阻；
（2）小灯泡正常发光60s消耗的电能；
（3）小灯泡电功率为2.1W的电阻；
（4）滑片P在A、B位置时，滑动变阻器消耗的电功率之差．
44．如图所示，流过阻值为38Ω小灯泡的电流是0.1A。
（1）此时小灯泡两端的电压是多少；
（2）灯泡两端再并联一只阻值为20Ω的小灯泡，并联电路的总电流为多大；
（3）两只灯泡同时工作10min，电路消耗的电能是多少J。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．三者的实际功率相同，通电时间相同，根据公式 得，三个电器消耗的电能一样多，A对；
B．电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；
C D．三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对．
故选C。
2、D
【详解】分析电路图甲可知，R1和R2串联在电路中，电压表测R1两端电压，电流表测量电路中的电流。
A．当电压表的示数为3V时，根据串联电路电压的特点可知，定值电阻R2两端的电压
U2=U-U1=12V-3V=9V
根据串联电路等流分压以及欧姆定律有
代入数据，解得R1=20Ω，由图乙可知此时被检者酒精气体浓度为0.3mg/mL，酒驾，故A正确，不符合题意；
B．电压表与电流表示数的比值即R1的阻值，由图乙可知，酒精浓度降低时，R1的阻值增大，故B正确，不符合题意；
C．由图乙可知，被检者的酒精气体浓度越高，R1的阻值越小，则电路通过电流越大，根据串联分压可知，R1两端的电压越小，即电压表示数越小，故C错误，符合题意；
D．被检者酒精气体浓度为0.2mg/mL时，由图乙可知此时R1的阻值为30Ω，此时电路总电阻
此时电路电流
由可得R1两端电压，即此时电压表示数
故D正确，不符合题意。
故选C。
3、A
【解析】A. 图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的N极即北极，而S极指南，故A正确；
B. 图乙为动圈式话筒的结构示意图，它的工作原理是电磁感应，故B错误；
C. 图丙为水位自动报警器，当水位上升到金属块A时，控制电路接通，电磁铁将衔铁吸下，动触点与红灯接通，红灯亮，绿灯不亮，故C错误；
D. 图丁所示的现象中，同时工作的用电器过多，干路通过的电流会过大，导线会过热，甚至引起火灾，故D错误；
故选A．
点睛：注意区分电磁感应和磁场对通电导线作用力的两个原理，容易混淆，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．
4、B
【详解】一般家庭灯泡的功率大约是40W左右，工作时通过灯丝的电流大约
I=≈0.18A=180mA
故选B。
5、D
【详解】连接电流表和电压表的注意事项：①电流都要从正接线柱入，负接线柱出；②电流表与被测用电器串联；电压表与被测用电器并联。
A．电流表与灯泡串联，正负接线柱连接错误，故A错误；
B．电压表与灯泡串联了，故B错误；
C．电流表与灯泡并联了，电路是短路，故C错误；
D．电压表与用电器并联，正负接线柱正确，故D正确。
6、C
【详解】电子体温计通过流过半导体制成的感温头的电流来反映人的体温．这利用了半导体电阻随温度变化而变化的特性．所以选C．
7、C
【详解】由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流．
A．由题意可知，当有烟雾遮挡射向R的激光时，照射光减弱，光敏电阻的阻值增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，即电流表的示数减小，故A错误；
B．电路中的电流减小，由U＝IR可知，R0两端电压减小，因串联电路中总电压等于各分电压之和，所以，光敏电阻R两端的电压增大，即电压表的示数增大，故B错误；
C．由题意知，当电流表示数减小到某一值时，装置报警，即报警时电流表的示数不变，且电源电压不变，则总电阻不变；由R总＝R0+R光可知，增大R0的阻值时，光敏电阻的阻值应减小，结合题意可知，照射光增强，即浓度烟雾更低，所以若增大R0的阻值，可使装置在更低浓度烟雾下报警，故C正确；
D．当有烟雾遮挡射向R的激光时，电路中的电流减小，光敏电阻R消耗的电功率：P＝I2R＝()2R＝＝；当R＝R0时，R消耗的电功率最大，即R消耗的电功率是变化的，故D错误．
8、B
【详解】手机是我们生活中常用的用电器，充电时电压约为5V．
A． 1.5V与分析不相符；
B． 5V与分析相符；
C． l10V与分析不相符；
D． 220V与分析不相符．
9、C
【详解】带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，说明POS刷卡机读出信息原理是电磁感应现象。
A．如图反映通电导线周围存在着磁场，故A不符合题意；
B．如图电路中有电源，是通电导体在磁场中受力运动，故B不符合题意；
C．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应，故C符合题意；
D．如图是一个电磁铁，说明电能产生磁，故D不符合题意。
10、B
【详解】A．因为影响内能大小的因素有质量、温度和状态，所以温度高的物体内能不一定大；故A项错误；
B．改变物体内能的方法有很多，但本质上只有两种方式，即做功和热传递；它们在改变内能上能达到相同的效果；故B项正确；
C．物体温度升高，可能是吸收了热量，也可能是外界对它做了功；故C项错误；
D．物体吸收热量，温度不一定升高，如冰熔化时吸收热量，但温度不变；故D项错误。
故选B。
11、C
【详解】由图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器两端电压。滑动变阻器滑片左边的电阻线接入电路中，当滑动变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，欧姆定律可知，电流变小，电流表示数变小；
根据UL=IRL可知，电流变小，灯泡电阻不变，所以灯泡两端电压变小，因为灯泡两端电压与滑动变阻器两端电压之和等于电源电压，所以滑动变阻器两端电压变大，故电压表示数变大。
故选C。
12、A
【详解】A中锯木头时，是通过做功的方法改变物体内能的，故A正确；而BCD都是通过热传递的方法改变物体内能的．
13、A
【详解】电磁铁磁性的强弱与电流的大小和线圈的匝数有关，当S1闭合，两电阻并联，总电阻最小，电流最大，同时线圈匝数越大电磁铁的磁性越强，故选A。
14、C
【详解】A．几个阻值相同的电阻并联时，它们两端的电压相等，由可知，通过它们的电流相等，故A项不正确；
B．几个电阻相同的电阻串联时，通过它们的电流相等，根据可知，它们两端的电压相等，故B项不正确；
C．因串联电路中总电阻等于各分电阻之和，所以串联电路的总电阻，一定大于电路中的任一个电阻，故C项正确；
D．因并联电阻相当于增大了导体的横截面积，横截面积越大电阻越小。所以并联电路的总电阻，一定小于电路中的任一个电阻，故D项不正确。
15、B
【详解】扩散现象说明，组成物质的分子在永不停息的做无规则运动，分子间有间隔。分子做无规则运动的快慢和温度有关，温度越高，分子运动越剧烈，扩散的越快。故A、C、D是机械运动，B是分子运动，体现扩散现象，选项B正确。
故选B。
16、C
【详解】A．杯子里的水可以任意倒出，说明水具有流动性，不能说明分子间没有引力，故A错误；
B．把0℃的冰块加热熔化成0℃的水，该过程中冰吸收热量，其内能会增加，故B错误；
C．固体间能扩散，表明固体物质分子在不停地做无规则运动，故C正确；
D．用力搓手，由于需要克服摩擦力做功，所以手发热是通过做功的方式增加手的内能，故D错误；
故选C。
17、D
【解析】分析：电流产生的热量跟电流大小、电阻大小、通电时间有关．
（1）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，体现的是转换思想；
（2）根据焦耳定律判定电阻产生热量的多少，从而判定出U形管中液面的高度差的变化关系；
（3）探究电流产生热量跟电流关系时，控制电阻和通电时间不变；
（4）探究电流产生的热量跟电流大小和电阻大小关系时，要控制电流、通电时间不变．
解答：A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法；故A不正确；
BCD、由图可以看出，两个电阻丝是串联在一起的，所以电流是相等的，故C错误，右侧玻璃管中液面比左侧高，说明右侧产生的热量较多，根据焦耳定律可知，在电流强度和通电时间相同时，电阻越大，导体产生的热量越多．所以右侧电阻丝的阻值比左侧大，故B错误；该装置是用于探究电流通过导体产生的热量多少与电阻大小的关系的，故D正确．
故选D
【点睛】此题考查了电流产生热量的决定因素，实验过程中渗透了转换法和控制变量法的应用，有一定的综合性．重点是焦耳定律的应用．
18、B
【详解】A．图中的进气门打开，排气门关闭，活塞下行，因此这是吸气冲程，不符合题意；
B．图中的气门关闭，活塞上行，因此这是压缩冲程，符合题意；
C．图中的气门关闭，活塞下行，因此这是做功冲程，不符合题意；
D．图中的进气门关闭，排气门打开，活塞上行，因此这是排气冲程，不符合题意．
19、D
【解析】改变物体内能的方式有两种：做功和热传递，其中做功过程是能量的转化过程，热传递是能量的转移过程。
【详解】①搓手时两手克服摩擦做功，机械能转化为手的内能，手的温度升高，通过做功方式改变内能的，符合题意；
②对手哈气取暖，通过热传递的方式改变手的内能，不符合题意；
③炒菜时，铁锅热得烫手，通过热传递的方式改变手的内能，不符合题意；
④水蒸气膨胀对塞子做功，水蒸气的内能减小，内能转化为塞子的机械能，通过做功的方式改变内能的，符合题意。
故选D。
20、C
【详解】A． 电脑两侧有散热孔是为把各电器元件产生的热量及时散失掉，故A不符合题意；
B． 电流通过电机产生的热量是有害的，有许多散热片可以用来散热，故B不符合题意；
C． 电饭煲内安装有电热盘，是利用电热来加热食物的，故C符合题意；
D． 过多的热量会影响计算机的正常工作，电脑CPU上装有小风扇，这是为了散失热量，故D不合题意。
故选C。
21、C
【分析】（1）运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
（2）汽油机的压缩冲程中，活塞压缩空气做功，消耗机械能，得到内能，是机械能转化为内能；
（3）内能的大小与物体的质量、温度有关；
（4）对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多．
【详解】A. 火箭使用液态氢作燃料，是因为它的热值大，故A错误；
B. 汽油机的压缩冲程中，是将机械能转化为内能，混合气体的内能增大、温度升高，故B错误；
C. 因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度变化小，所以海边昼夜温差比内陆小，故C正确；
D. 0℃的水变成0℃的冰，温度不变，但凝固需要放热，所以内能减小，故D错误．故选C.
22、D
【解析】①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中，这是实验事实；
②在液体扩散实验中，红墨水滴入热水，热水很快变红，这是实验事实；
③扩散现象表明，一切物质的分子都在不停地做无规则运动，这是实验推论；
④温度越高，分子的无规则运动越剧烈，这是实验推论；
通过以上分析可知，属于推论的是③④，故D正确。
故选D.
23、C
【分析】(1)导体的电阻大小与导体的长度、横截面积和材料有关：
①材料和横截面积相同的导体，长度越大，电阻越大；
②材料和长度相同的导体，横截面积越小，电阻越大；
③长度和横截面积相同的导体，材料不同，电阻不同；
(2)并联电路的电压规律：并联电路中各支路两端的电压相等，再根据欧姆定律，求出通过各电阻的电流。
【详解】AB．三根电阻丝是同种材料制成的，电阻丝2和电阻丝3相比，由长度关系L2＝L3它们长度相同，由横截面积的关系S2＜S3，可得电阻丝2比电阻丝3细，故R2>R3；如果把电阻丝1和电阻丝2相比，它们粗细相同，电阻丝1比电阻丝2长，R1>R2，那么，这三根电阻丝R1、R2、R3从大到小排列应为R1>R2>R3，故A项、B项不符合题意；
CD．由上面可知R1>R2>R3，根据并联电路特点，并联电路中各支路两端的电压相等，即U1=U2=U3，再由欧姆定律得，I1故选C。
24、D
【详解】串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路。
故选D。
25、C
【详解】A．文本中强静磁场会吸引铁质物品，说明铁在磁场会被磁化，故A不符合题意
B．文本中变化磁场会使携带的金属中产生感应电流，说明存在电磁感应(磁生电)， B 不符合题意；
C．文本中未提及同名磁极相互排斥，C符合题意；
D．文本中从而使金属发热面灼伤病人(电流流过金属导体，金属导体发热)，说明存在电流的热效应， D不符合题意。
26、C
【解析】（1）电池工作时，将化学能转化为电能；
（2）音响正常工作时的电压即额定电压；
（3）根据W=Pt求出正常工作时每秒消耗的电能；
（4）根据P=UI求出音响正常工作时电流。
【详解】A．锂电池工作时，将化学能转化为电能，故A错误；
B．由铭牌可知音响的额定电压为3V，则正常工作时的电压为3V，故B错误；
C．音响正常工作时每秒消耗电能，故C正确；
D．音响正常工作时电流，故D错误。
故选：C。
27、B
【详解】当滑动变阻器两端的电压为3V时，定值电阻两端的电压为1.5V，电路中的最小电流为
滑动变阻器的最大电阻为
电路中的最大电流为0.6A时，电路中的总电阻为
滑动变阻器的最小阻值为
电压表的最小值为
A．综上所述，滑动变阻器允许的调节范围是2.5Ω～10Ω，故A错误；
B．电流表的示数变化范围是0.3A～0.6A，故B正确；
C．电压表的示数变化范围是1.5V~3V，故C错误；
D．电压表与电流表示数的比值是滑动变阻器的阻值，移动滑片P的过程中，滑动变阻器的阻值是在发生变化的，电压表与电流表示数的比值在发生变化，故D错误。
故选B。
28、A
【详解】A．在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V，即电压表有明显示数，故A正确；
B．在ab两点间接入一个电流表时，电路为R的简单电路，电流表测电路中的电流，故B错误；
C．因串联电路中总电压等于各分电压之和，
所以，灯泡正常发光时，串联电阻两端的电压：
U串=U﹣UL=6V﹣3V=3V，
因串联电路中各处的电流相等，
所以，由I=可得，串联电阻的阻值：
R串====6Ω≠R=20Ω，
故小灯泡不能正常发光，故C错误；
D．在a、b两点间接入一个10Ω的电阻时，电路消耗的电功率：
P===1.2W，
故D错误．
29、C
【解析】遥控器发射的是看不见的光，红光和紫光都是可见光．紫外线常用杀毒、验钞、合成V D 等等．红外线常用电视机遥控、夜视仪、热谱仪等等．
故选C．
30、D
【详解】A．物体吸收的热量的多少与物质的比热容、质量、升高的温度有关，物体吸收的热量越多，温度不一定升高的越多，故A错误；
B．内能越大的物体，温度不一定高，故B错误；
C．热传递的过程中传递的是热量，不是温度；内能小的物体可能温度高，内能大的物体可能温度低，因此内能小的物体可能将热量传给内能大的物体，故C错误；
D．物体温度升高，分子运动剧烈，内能增加，故D正确。
二、填空题（每空1分，共10题，20分）
31、3 15
【详解】[1]由可得，灯泡的电阻：
，
由电路图可知，闭合开关S1后，电路为灯泡的简单电路，此时灯L的实际功率为0.9W，则电源的电压：
。
[2]再闭合开关S2后，R与L并联，电流表测干路电流，由可得，电路的总电阻：
，
因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，
，
即
，
解得：R=15Ω。
32、6.6×104J 大
【详解】[1] 3 kg这种溶剂升温10℃需要吸收的热量是
[2]热传递的条件是高温传给低温，用热水给溶剂加热时因为水的比热容比较大，相同质量的水和液体释放同样的热量，温度下降比较慢。
33、甲 5：2 乙 2：5
【详解】[1]由图可知S闭合后，甲、乙两灯都能正常发光，因为甲的额定功率大于乙的，所以甲灯较亮；
[2]此时甲、乙两灯功率之比为

[3][4]根据 的甲、乙两灯的电阻分别为

因为串联电路电压与电阻成正比，所以若将两灯串联接在该电源下，S闭合后乙灯两端的电压较高，实际功率较大，因此乙较亮，此时甲、乙两灯功率之比为
34、正 右 减弱
【解析】（1）由图知道，小磁极静止时下端为N极，上端为S极；根据同名磁极相互排斥，异名磁极相互吸引知道，螺线管上端为N极，下端为S极；故由安培定则知道，电流从下端流入，所以电源左端是正极；
（2）由电路图知道，定值电阻与滑动变阻器串联，所以，若要使电压表的示数变小，则应使滑动变阻器两端的电压变大，由串联电路的电压特点知道，此时需要向右移动变阻器的滑片P；
（3）由电路图知道，当变阻器的滑片P应向右移动时，接入电路的电阻变大，由欧姆定律知道，此时电路中电流减小，所以，电磁铁的磁性会减弱。
35、温度 1.5×105 不变
【详解】[1]用酒精灯加热灯丝，灯泡的电阻变大，电路中电流变小，灯泡的实际功率变小，所以灯泡亮度逐渐变暗；
[2]5g酒精完全燃烧放出的热量：
；
[3]热值是物质的一种性质，只和物质的种类有关，所以剩余的酒精热值不变。
36、220 地 电源
【详解】[1]我国家庭电路的电压为；
[2]为了安全，带有金属外壳的用电器，其金属外壳要接地线；
[3]发生触电事故时，首先应切断电源。
37、并 并
【详解】[1]十字路口指挥交通的的红、绿、黄灯都能单独工作，互相不影响，可以推断红、黄、绿三灯是并联的；
[2]虽然街道两旁的路灯同时亮、同时熄，但一灯坏时，其它灯能亮，故路灯是并联的。
38、1A 10Ω
【详解】根据欧姆定律得：
R=U /I＝5V/0.5A＝10Ω，
导体两端电压增加一倍，导体电阻不变，根据欧姆定律得：
I=2U/R＝2×5V/10Ω＝1A，
当电压变为零时，导体的电阻仍为10Ω．
39、比热容 增加 热传递
【详解】[1]因与其它物质相比，水的比热容较大，等质量的水和其它物质，在吸收相同的热量后，水的温度上升得慢。
[2]发动机工作过程中会产生热量，热量传递到水，所以水的内能增加，这是通过热传递的方式改变发动机的缸体的内能。
40、220 火
【详解】[1]我国家庭电路的电压是220V。
[2]在家庭电路中，为了防止触电，必须把用电器的开关装在火线上，断开开关时能切断火线。
三、实验题（每空1分，共2题，15分）
41、（1）A；（2）0.66； （3）小灯泡断路
【解析】试题分析：（1）根据安全用电的要求，在做电学实验时，闭合开关前，滑动变阻器的阻值应处于最大值状态，所以应将滑片移到滑动变阻器的A端；（2）小灯泡正常发光，电压等于额定电压2.2V，此时的电流为0.3A，所以小灯泡的额定功率为P=UI=2.2V×0.3A=0.66W；（3）灯泡不变，电压表有示数等于电源电压，电流示数为零，这样的故障只能是与电压表并联的部分断开了，由图示可知，电压表与灯泡并联，所以应是小灯泡断路了．
【考点定位】滑动变阻器；电路故障的判断
42、 左 乙
【详解】(1)[1]连接实物图，电压表并联在用电器两端，分别测灯泡和定值电阻两端电压，作图如下
；
(2)[2]闭合开关前，滑动变阻器阻值应为最大，即在最左端；
(3)[3]要求灯泡额定功率，应使其在额定电压下工作，即乙电压表示数应为U额；
[4]此时电路中的电流
，
则灯泡额定功率
。
四、计算题（每题10分，共2题，20分）
43、（1）小灯泡正常发光时的电阻为6Ω；
（2）小灯泡正常发光60s消耗的电能为360J；
（3）小灯泡电功率为2.1W的电阻为4.3Ω；
（4）滑片P在A、B位置时，滑动变阻器消耗的电功率之差为0.5W．
【解析】试题分析：（1）小灯泡L标有“6V 6W”，可知灯泡的额定电流I=P/U=6W/6V=1A，
灯泡的电阻R="U/I=6V/1A=6" Ω;
（2）t=60s，消耗电能W=Pt=6W×60s=360J;
(3)从图像知灯泡电压为3V时，通过电流为0.7A，功率P=UI=3V×0.7A=2.1W，
则此时灯泡的电阻R="U/I=3V/0.7A=4.3" Ω；
（4）由图像知，在A位置时，小灯泡的两端电压为2V，则滑动变阻器的电压为U滑=9V-2V=7V，
功率P1=UAIA=7V×0.5A=3.5W,
在B位置时，小灯泡的两端电压为6V，则滑动变阻器两端电压U滑B=9V-6V=3V，
功率P2=U滑BIB=3V×1A=3W,
滑动变阻器的功率之差为：3.5W-3W="0.5W"
【考点定位】欧姆定律 电功率计算
视频
44、 (1)3.8V；(2)0.29A；（3）661.2J。
【详解】(1)由I=可得，此时小灯泡两端的电压：
U=ILRL=0.1A×38=3.8V
(2)在灯泡两端并联一只阻值为20的小灯泡时，根据并联电路电压特点可知，20的小灯泡两端的电压也为3.8V，则通过20Ω的小灯泡的电流为：
I′===0.19A
并联电路的总电流为：
I=IL+I′=0.1A+0.19A=0.29A
(3) 两只灯泡同时工作10min，电路消耗的电能是：
W=UIt=
答：(1)此时小灯泡两端的电压是3.8V；
(2)灯泡两端再并联一只阻值为20的小灯泡，并联电路的总电流为0.29A；
(3)两只灯泡同时工作10min，电路消耗的电能是661.2J。
