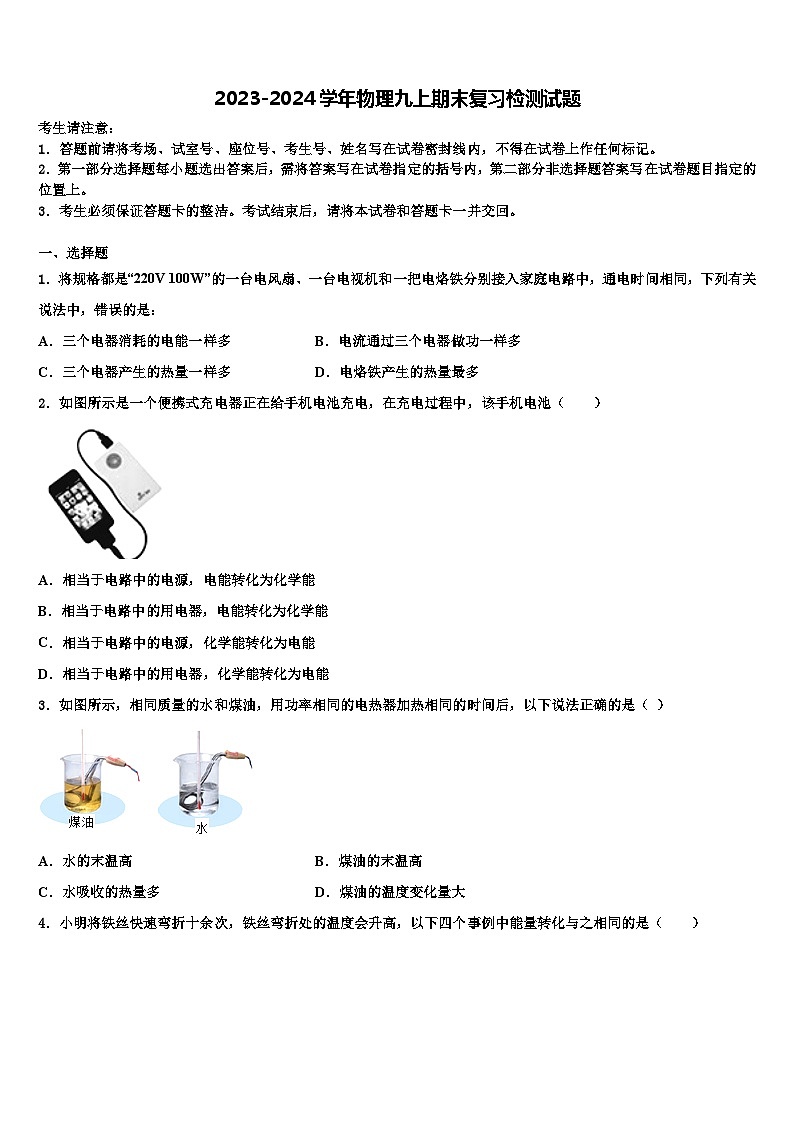

2023-2024学年物理九上期末复习检测试题

这是一份2023-2024学年物理九上期末复习检测试题，共15页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中正确的是等内容，欢迎下载使用。

1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题
1．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多D．电烙铁产生的热量最多
2．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池（ ）
A．相当于电路中的电源，电能转化为化学能
B．相当于电路中的用电器，电能转化为化学能
C．相当于电路中的电源，化学能转化为电能
D．相当于电路中的用电器，化学能转化为电能
3．如图所示，相同质量的水和煤油，用功率相同的电热器加热相同的时间后，以下说法正确的是（ ）
A．水的末温高B．煤油的末温高
C．水吸收的热量多D．煤油的温度变化量大

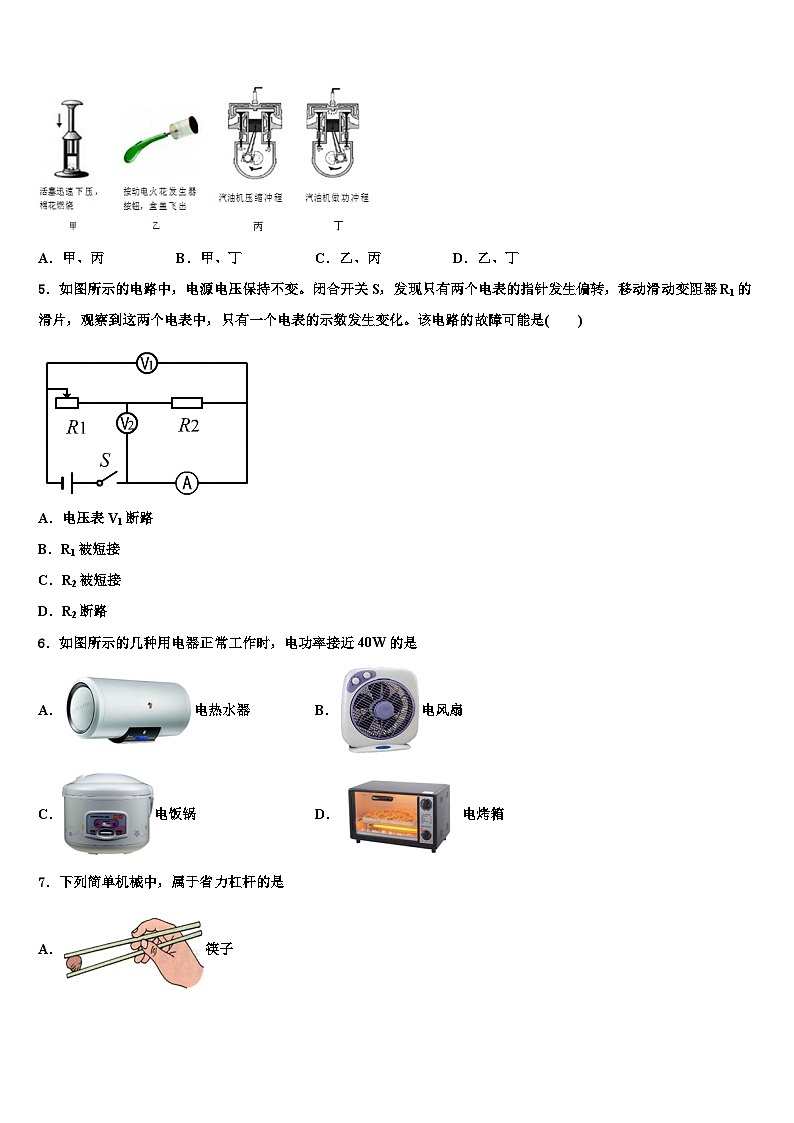

4．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（ ）
A．甲、丙B．甲、丁C．乙、丙D．乙、丁
5．如图所示的电路中，电源电压保持不变。闭合开关S，发现只有两个电表的指针发生偏转，移动滑动变阻器R1的滑片，观察到这两个电表中，只有一个电表的示数发生变化。该电路的故障可能是( )
A．电压表V1断路
B．R1被短接
C．R2被短接
D．R2断路
6．如图所示的几种用电器正常工作时，电功率接近40W的是
A．电热水器B．电风扇
C．电饭锅D．电烤箱

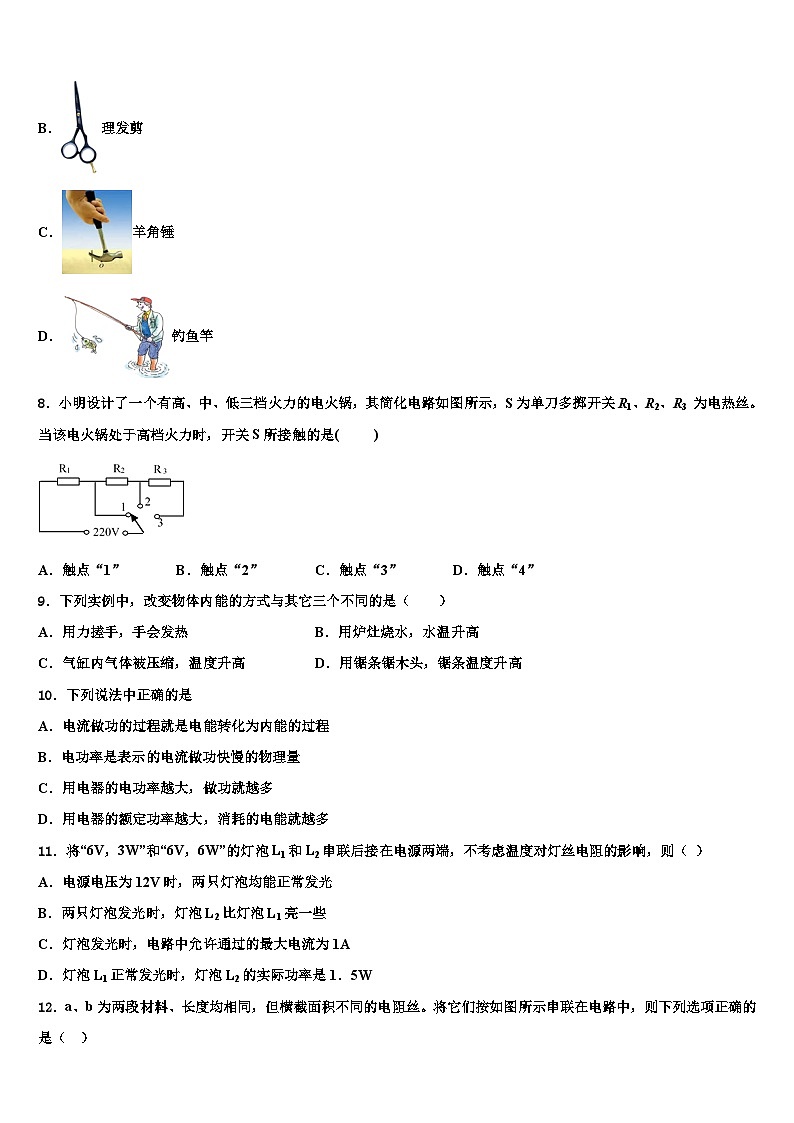

7．下列简单机械中，属于省力杠杆的是
A．筷子
B．理发剪
C．羊角锤
D．钓鱼竿
8．小明设计了一个有高、中、低三档火力的电火锅，其简化电路如图所示，S为单刀多掷开关R1、R2、R3 为电热丝。当该电火锅处于高档火力时，开关S所接触的是( )
A．触点“1”B．触点“2”C．触点“3”D．触点“4”
9．下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A．用力搓手，手会发热B．用炉灶烧水，水温升高
C．气缸内气体被压缩，温度升高D．用锯条锯木头，锯条温度升高
10．下列说法中正确的是
A．电流做功的过程就是电能转化为内能的过程
B．电功率是表示的电流做功快慢的物理量
C．用电器的电功率越大，做功就越多
D．用电器的额定功率越大，消耗的电能就越多
11．将“6V，3W”和“6V，6W”的灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A．电源电压为12V时，两只灯泡均能正常发光
B．两只灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1．5W
12．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大
二、填空题
13．如图所示的电阻箱示数为_____Ω。
14．如图所示，电能表的示数为____________
15．如图所示电路中，R1∶R2＝1∶2，则通过它们的电流之比是_________，加在它们两端的电压之比是___________。
16．如图所示是蹦极过程的示意图，其中A点为弹性绳上端的固定点，B点为弹性绳下端没有人的时候自然下垂时下端的位置，C点为弹性绳下端有人的时候自然下垂静止时的位置，D点为蹦极过程中人能够达到的最低点，则蹦极过程中速度最大的位置是____（选填“A”、“B”、“C”或“D”），从B到C的过程中的能量 转化情况是______．（不计空气阻力）
三、实验题
17．（8分）某同学在“测定小灯泡额定功率”的实验中，所用电源电压为 6V，小灯泡 L 的额定电压为 2.5V，他按图甲所示的电路进行实验。
(1)请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整______；
(2)该同学正确连好电路（滑片移到了最大阻值处），闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是______（选填字母序号）；
A．检查电路是否断路
B．更换小灯泡
C．移动滑动变阻器的滑片，观察小灯泡是否发光
(3)实验时，他调节滑动变阻器滑片的位置，观察小灯泡发光的情况，并记录电表的示数（如下表所示）， 分析表中实验数据，可知小灯泡 L 的额定功率为______W；
(4)该同学分析表中实验数据，发现还能求得小灯泡的电阻，于是他分别算出了所给的三种情况下小灯泡的电阻并取平均值。你认为该同学的做法对吗？______（选填“对”或“不对”）。请说明理由。 理由：______；
(5)若电压表的量程坏了不能用，为了能测定小灯泡 L 的额定功率，该同学应该将电压表并联接在______的两端。
18．（8分）小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”。
（1）要求滑动变阻器滑片向右移动，电流表示数减小，请用笔画线代替导线，继续完成图乙中实验电路的连接。
（____）
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是_______（只需写出一种可能）。
（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如下表所示：
小明在本次实验中所用电阻R的阻值为______Ω；通过分析上表数据可以得到的初步结论是_______。
（4）仅通过一个电阻探究得出的结论是否可靠呢？为了避免偶然性，小明接下来的操作应该是____。
19．（8分）在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）实验中是通过观察_____________________来比较电磁铁磁性强弱。这种研究方法称为___________。
（2）把甲、乙两个电磁铁串联，目的是____________相同，以探究电磁铁磁性强弱与____________的关系。
（3）由现象可得结论：电流一定时，________________，电磁铁磁性越强。
（4）若要使电磁铁甲、乙吸引大头针数目变多，最简单易行的办法是_________
四、作图题
20．（8分）小华做测量灯泡电功率的实验，电流表和电压表选0.6A档和3V档，按图1的电路图将图2的实物用笔画线连接（导线不能交叉）.
（_____）
21．（8分）酒精测试仪主要由阻值随酒精气体浓度增大而减小的气敏电阻R1与电压表组成；当检测到酒精气体浓度增大时，电路中电压表的示数也增大。请在图中按要求设计出酒精测试仪的工作电路。
（______）
五、计算题
22．（10分）在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4s内将一个重为100N的物体，沿着水平地面匀速拉动了2m。人的拉力为20N，物体移动时受到地面的摩擦力为物重的0.24倍，不计绳重及机械的摩擦。求：
(1)人的拉力所做的功；
(2)人的拉力做功的功率；
(3)滑轮组的机械效率。
23．（12分）如图甲是小明家的养生壶。它有高温，中温、低温三个档位，如图乙是它工作电路图，图表是其部分参数，其中R1，R2为发热电阻，R2＝88Ω．求
（1）发热电阻R1的阻值是多少？
（2）该养生壶中温档时的电功率是多少？
（3）小明某次便汤时，在额定电压下用高温档加热3kg水，使其温度从20℃上升到100℃求烧开一壶水需要多长时间？[不计热量损失，c水＝4.2×103J/（kg•℃）
参考答案
一、选择题
1、C
【详解】A．三者的实际功率相同，通电时间相同，根据公式 得，三个电器消耗的电能一样多，A对；
B．电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；
C D．三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对．
故选C。
2、B
【详解】在充电过程中，该手机电池在消耗便携式充电器的电能，那么该电池相当于电路中的用电器，把电能转化为电池的化学能，故选B。
3、D
【解析】试题分析：由吸热公式Q吸=cm△t可知，质量相同的不同物质，吸收相同的热量，比热容大的温度升高少，比热容小的温度升高多；据此分析回答．
解：
（1）因为不知道水和煤油的初温，所以无法判断水和煤油的末温高低，故AB都错误；
（2）用相同的电加热器分别给它们加热相同的时间，水和煤油吸收的热量相同，故C错误；
（3）质量相同的水和煤油，因为水的比热容大于煤油的比热容，吸收相同的热量后，由Q吸=cm△t可知，水的温度升高的少，煤油的温度升高的多，故D正确．
故选D．
【点评】本题考查了学生对吸热公式Q吸=cm△t掌握和运用，理解并记住：质量相同的不同物质，吸收或放出相同的热量，比热容大的物体温度变化小；变化相同的温度，比热容大的物体吸收或放出相同的热量多．
4、A
【详解】反复弯折铁丝，铁丝弯折处温度升高，机械能转化为内能，使铁丝的内能增加．甲图中，用力将活塞压下，活塞对空气做功，筒内空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧，此过程中机械能转化为内能，正确；乙图中，按动电火花发生器按钮，盒盖飞出，此过程内能转化为机械能，错误；丙图中，汽油机压缩冲程过程中机械能转化为内能，正确；丁图中，汽油机做功冲程中，高温高压的燃气对外做功，此过程中内能转化为机械能，错误．故选A．
5、C
【解析】A．若电压表V1断路，闭合开关S，电压表V2和电流表A的指针都会发生偏转，移动滑动变阻器R1的滑片，两个电表中的示数都发生变化，故A不符合题意；
B．若R1被短接，电压表V1、V2和电流表A，在闭合开关S后，三个电表的指针都会发生偏转，故B不符合题意；
C．若R2被短接，闭合开关S，电压表V2没有示数，电压表V1和电流表A的指针都会发生偏转，移动滑动变阻器R1的滑片，电压表V1示数不变，电流表示数发生变化，故C符合题意；
D．若R2断路，闭合开关S，电流表A没有示数，电压表V1、V2测电源电压，指针都会发生偏转，移动滑动变阻器R1的滑片，两电压表示数都没有发生变化，故D不符合题意；
6、B
【详解】A．电热水器的功率约为1000W～3000W，不符合题意；
B．电风扇的功率较小，在40W左右，符合题意；
C．电饭锅的功率较大，一般在800W左右，不符合题意；
D．电烤箱的功率大约为800W，不符合题意。
7、C
【分析】根据生活经验，分析支点位置，判断出动力臂与阻力臂的长度关系，
(1)动力臂大于阻力臂的是省力杠杆；
(2)动力臂小于阻力臂的是费力杠杆；
(3)动力臂等于阻力臂的是等臂杠杆。
【详解】A．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A项不符合题意；
B．理发剪在使用过程中，动力臂小于阻力臂，是费力杠杆，故B项不符合题意；
C．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故C项符合题意；
D．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故D项不符合题意。
8、A
【详解】由电路图可知：当开关S置于1时，电路为R1的简单电路；当开关S置于2时，R1与R2串联；当开关S置于3时，R1与R2、R3串联；因电阻越串越大，大于任何一个分电阻，所以当开关S置于1时，电路中的电阻最小，由P=可知，此时电路中的电功率最大，即火锅调到“高”档火力。故选A。
9、B
【详解】A．用力搓手，手会发热，是通过做功的方式改变物体内能的；
B．用炉灶烧水，水温升高，是通过热传递的方式改变物体内能的；
C．气缸内气体被压缩，温度升高，是通过做功的方式改变物体内能的；
D．用锯条锯木头，锯条温度升高，是通过做功的方式改变物体内能的．故本题正确选项是B．
10、B
【详解】（1）用电器在单位时间内消耗的电能叫电功率．单位时间内消耗的电能越多，消耗电能就越快，功率值越大．（2）电流做功的过程就是消耗电能的过程，电流做了多少功就是消耗了多少电能．所以，电功率是表示用电器消耗电能快慢的物理量，也是表示用电器做功快慢的物理量．（3）由公式W=Pt可知，用电器消耗的电能与功率和时间有关，功率大，若时间短，消耗电能不一定多．电功率是表示用电器消耗电能快慢的物理量，也是表示用电器做功快慢的物理量．故A错误，B正确．由公式W=Pt可知，功率大，若时间短，消耗电能不一定多．电流做功也不一定多，故CD错误．故选B．
11、D
【详解】根据PUI可得，两灯泡的额定电流分别为：I10.5A，I21A，根据欧姆定律可得，两灯泡的电阻分别为：R112Ω，R26Ω；
(1)∵两灯泡的额定电流不相等，∴两只灯泡不可能同时正常发光，故A不正确；
(2)∵串联电路中各处的电流相等，∴电路中的最大电流II10.5A，故C不正确；∵PI2R，且灯泡的亮暗取决于实际功率的大小，∴L1的电阻大，实际功率大，灯泡较亮，故B不正确；灯泡L1正常发光时，灯泡L2的实际功率：P2I2R2(0.5A)26Ω1.5W，故D正确．故选D.
12、D
【详解】A．a、b为两段材料、长度均相同，b的横截面积小于a的横截面积，所以b的电阻大于a的电阻，故A错误；
BC．由图可知，a、b为两段电阻丝是串联的，所以通过两电阻丝的电流相等，由U=IR可知，b电阻丝两端电压大，故BC错误；
D．电阻串联后，总电阻等于各个电阻之和，故两电阻丝串联后，总阻值变大，故D正确。
故选D。
二、填空题
13、427
【解析】本题考查电阻箱的读数方法，可据此进行求解
【详解】由图知，电阻箱的示数：
【点睛】
用所对应的数字乘以下面的倍数，再相加即电阻箱的示数
14、2018.4kW·h
【分析】电能表是测量电路在一段时间内消耗电能的仪表，上面有五个数字窗口，最后一位是小数位，单位是kW•h，据此读数．
【详解】由图可知，电能表的示数为20184，最后一位是小数，单位是kW•h，故电能表的读数为2018.4kW•h．
15、1∶1 1∶2
【详解】[1]由于在串联电路中电流是相等的，故电流之比为1：1；
[2]而电压之比等于电阻之比，故电压之比是1：2。
16、C 重力势能转化为动能和弹性势能
【解析】游戏者在下落的过程中，质量不变，高度不断减小，重力势能不断减小．其速度先变大，后变小，所以动能先变大，后变小；从B点到C点的过程中，弹性绳弹性势能开始增大，但弹力任小于重力，故速度增大，到C点时速度最大，动能最大；所以蹦极过程中速度最大的位置是C点；从B到C的过程中的能量转化情况是重力势能转化为动能和弹性势能．
【点睛】
（1）掌握动能、重力势能、弹性势能的影响因素．（2）能判断动能、重力势能、弹性势能、机械能的变化．
三、实验题
17、 C 0.5 不对 不同电压选灯泡电阻不同，求灯泡电阻的平均值没有意义 滑动变阻器
【详解】(1)[1]电路是串联电路，电压表测小灯泡两端的电压，由(3)小题的实验数据可知，电流表应选择小量程，则实物图如下图所示：
(2)[2]闭合开关后，电流表、电压表均有示数，说明电路是通路且小灯泡没有短路，灯泡不亮可能是实际功率过小，所以可以移动滑动变阻器的滑片，观察小灯泡能否发光。
故选C。
(3)[3]灯泡的额定功率
(4)[4][5]该同学的做法是不对的，因为电压不同，小灯泡的灯丝温度不同，灯泡电阻也会不同，所以求不同电压下灯泡电阻的平均值没有意义。
(5)[6]电压表的量程损坏，灯泡正常发光时滑动变阻器两端的电压为3.5V，所以可以将电压表与滑动变阻器并联，调节滑动变阻器的阻值知道电压表为3.5V，此时小灯泡的电压为2.5V，此时也能利用测出小灯泡的额定功率。
18、 变阻器的滑片在最小值处（或变阻器短路；或定值R断路） 5 电阻一定时，通过导体的电流跟这段导体两端的电压成正比 更换定值电阻，重复实验
【详解】(1)[1]由图知道，电源电压3V，电压表应选用0～3A的量程，且与电阻并联；又因为滑动变阻器滑片向右移动，电流表示数减小，即接入电阻变大，所以应接A接线柱，电路如下图所示：
(2)[2]电压表指针偏转到满刻度的位置，说明电压表并联在电源的两端测电源的电压，可能是电压表并联的部分断路，即电阻R断路，也可能是此时滑动变阻器接入电路的电阻为0；
(3)[3]由表格数据知道，当U=0.5V时，I=0.1A，则定值电阻的阻值是：
；
[4]分析表格数据发现，导体两端的电压与通过电阻的电流的比值是一个定值，即得出的结论是：电阻一定时，通过导体的电流跟这段导体两端的电压成正比；
(4)[5]为了避免实验的偶然性，接下来的操作应该是：更换定值电阻，重复实验
19、电磁铁吸引大头针的数量 转换法 控制电流 线圈匝数 线圈匝数越多 将变阻器滑片P向左移动
【详解】(1)[1]磁性的强弱是无法直接观察的．题中就是利用电磁铁吸引大头针数目的不同来反映磁性强弱的不同的；
[2]这是转换的方法；
(2)[3]串联电流相等，所以串联的目的是控制电流相同；
[4] 根据图示可知，电磁铁甲吸引的大头针数目多，说明甲的磁性强；两电磁铁串联，电流相同，甲乙线圈匝数不同，所以探究的是电磁铁磁性强弱与匝数的关系；
(3)[5] 由现象可得结论：电流一定时，线圈匝数越多，磁性越强；
(4)[6]磁场变强，吸引大头针的数量就多了，所以最简单的方法是向左移动滑动变阻器滑片，使电路中电流变强，磁场就变强了。
四、作图题
20、
【详解】从电源的正极连接开关、变阻器、电流表和灯泡，回到电源的负极，电压表并联在灯泡两端，电流表和电压表使用0.6A和3V挡，变阻器一上一下接入电路中，实物连接如图所示：
21、
【详解】因为气敏电阻R1的阻值随酒精气体浓度增大而减小，而阻值随酒精气体浓度增大而减小，所以两个电阻串联，并且电压表测定值电阻的两端电压，如图
五、计算题
22、 (1) 80J；(2) 20W ；(3) 60%
【详解】解：(1)由图知，n=2，则绳端移动的距离
人的拉力所做的功
(2)拉力F做功的功率
(3)因为物体移动时受到地面的摩擦力为物重的0.24倍，所以物体受到的摩擦力
机械效率为
答：(1)人的拉力所做的功为80J；
(2)人的拉力做功的功率20W；
(3)滑轮组机械效率为60%。
23、（1）88Ω（2）550W（3）916s
【解析】(1)当开关S1断开，S2接B时，R1和R2 串联接入电路，处于低温档
R=，=R=17688=88。
（2）当开关S1闭合，接A时，R1和R2并联接入电路，处于高温档，Q吸=cm(t)=
4.2J/(kg)3kg(10020)=1.008J,由题意：W=Q吸，P高温=P1+P2=+=+=1100W，t===916s.
实验次数
V 表示数/V
A 表示数/A
1
2.0
0.17
2
2.5
0.20
3
3.0
0.22
U/V
0.5
1.0
1.5
2.0
2.5
3.0
I/V
0.1
0.2
0.3
0.4
0. 5
0.6
额定电压
220V
低温的功率
275W
容量
3L
防烧干功能
有
