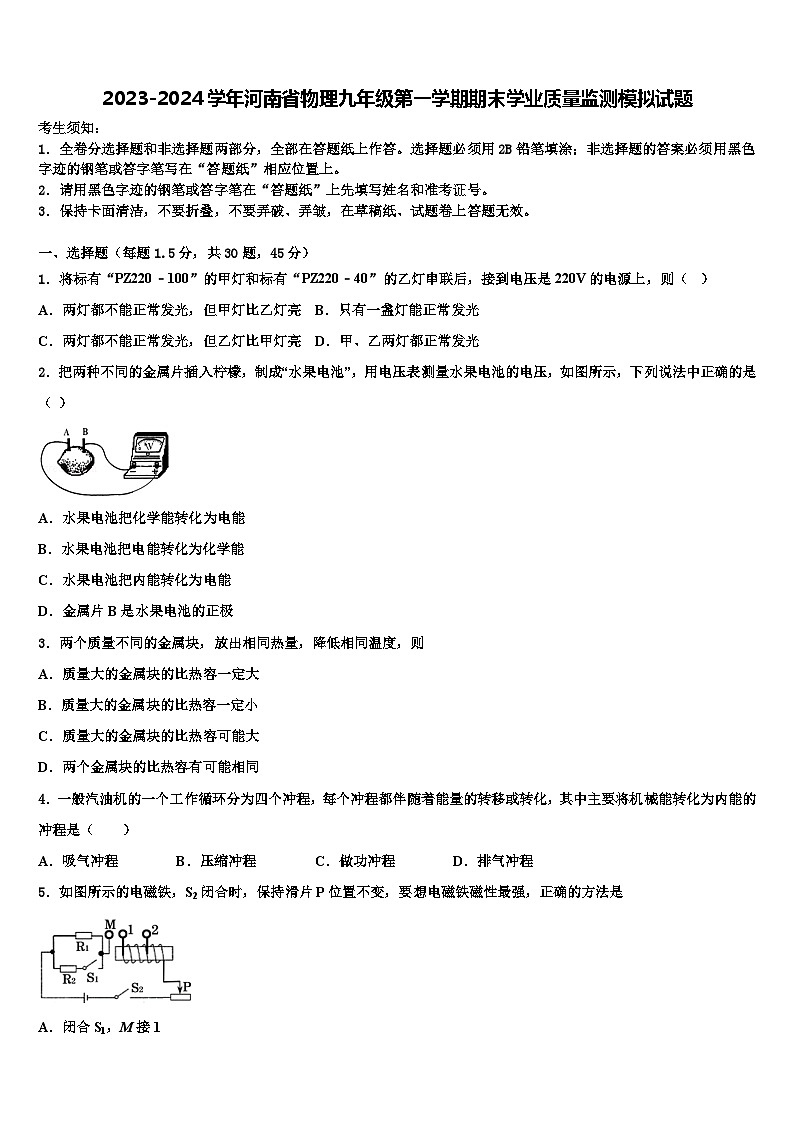

2023-2024学年河南省物理九年级第一学期期末学业质量监测模拟试题

这是一份2023-2024学年河南省物理九年级第一学期期末学业质量监测模拟试题，共21页。

2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．将标有“PZ220﹣100”的甲灯和标有“PZ220﹣40”的乙灯串联后，接到电压是220V的电源上，则（ ）
A．两灯都不能正常发光，但甲灯比乙灯亮B．只有一盏灯能正常发光
C．两灯都不能正常发光，但乙灯比甲灯亮D．甲、乙两灯都正常发光
2．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（ ）
A．水果电池把化学能转化为电能
B．水果电池把电能转化为化学能
C．水果电池把内能转化为电能
D．金属片B是水果电池的正极
3．两个质量不同的金属块，放出相同热量，降低相同温度，则
A．质量大的金属块的比热容一定大
B．质量大的金属块的比热容一定小
C．质量大的金属块的比热容可能大
D．两个金属块的比热容有可能相同
4．一般汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
5．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是
A．闭合S1，M接1
B．闭合S1，M接2
C．断开S1，M接1
D．断开S1，M接2

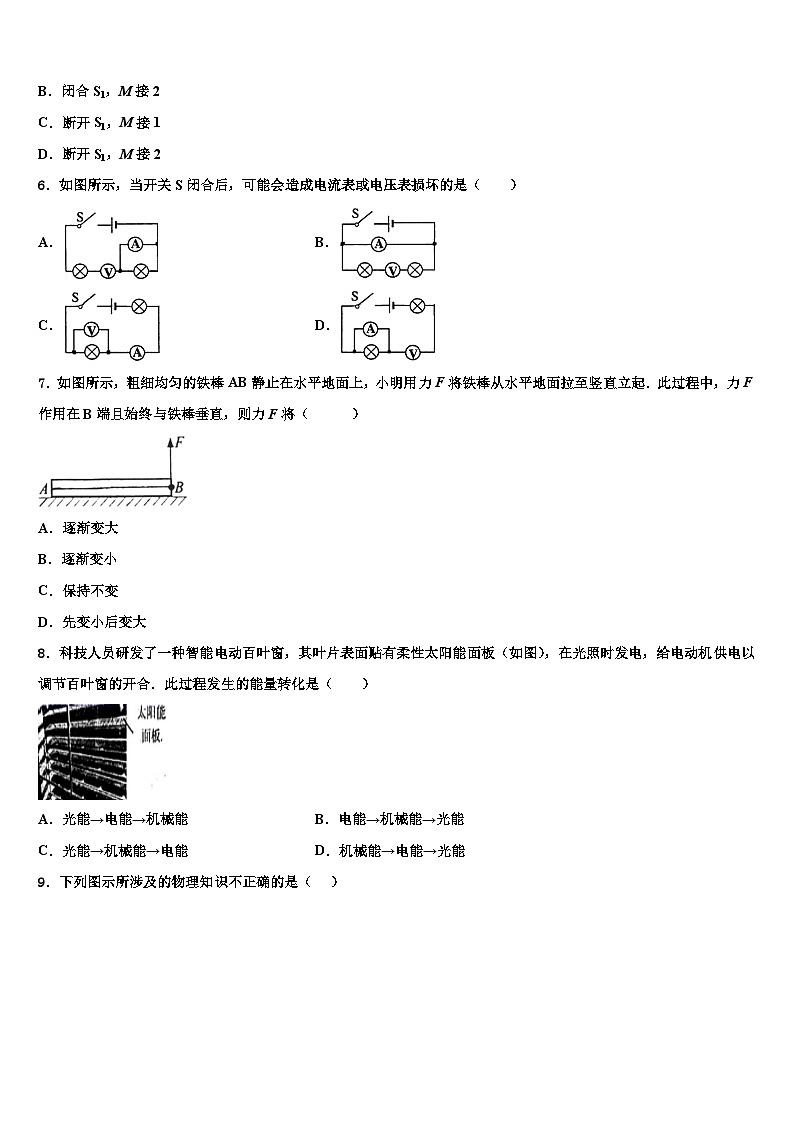

6．如图所示，当开关S闭合后，可能会造成电流表或电压表损坏的是（ ）
A．B．
C．D．
7．如图所示，粗细均匀的铁棒AB静止在水平地面上，小明用力F将铁棒从水平地面拉至竖直立起．此过程中，力F作用在B端且始终与铁棒垂直，则力F将（ ）
A．逐渐变大
B．逐渐变小
C．保持不变
D．先变小后变大
8．科技人员研发了一种智能电动百叶窗，其叶片表面贴有柔性太阳能面板（如图），在光照时发电，给电动机供电以调节百叶窗的开合．此过程发生的能量转化是（ ）
A．光能→电能→机械能B．电能→机械能→光能
C．光能→机械能→电能D．机械能→电能→光能

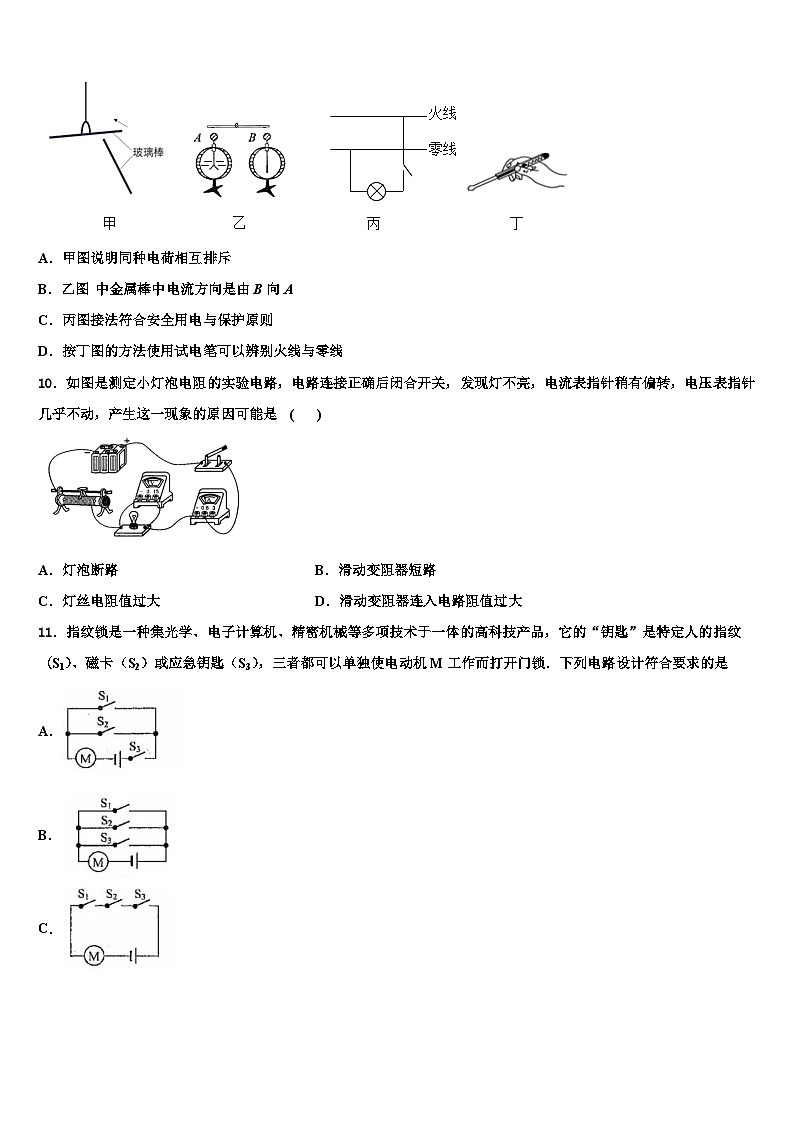

9．下列图示所涉及的物理知识不正确的是（ ）
A．甲图说明同种电荷相互排斥
B．乙图 中金属棒中电流方向是由B向A
C．丙图接法符合安全用电与保护原则
D．按丁图的方法使用试电笔可以辨别火线与零线
10．如图是测定小灯泡电阻的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是 ( )
A．灯泡断路B．滑动变阻器短路
C．灯丝电阻值过大D．滑动变阻器连入电路阻值过大
11．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是
A．
B．
C．
D．
12．通过两定值电阻甲、乙的电流与电压关系如图所示，当将甲、乙两电阻并联在3V的电源两端，下列分析正确的是
A．甲、乙两端的电压之比为1：2
B．通过乙的电流是0.6A
C．甲消耗的电功率为1.8W
D．乙在1分钟内消耗的电能为36J
13．如图所示的电路中，当开关Ｓ闭合，甲、乙两表示为电压表时，示数之比；当开关S断开，甲、乙两表是电流表时，则两表的 示数之比为为（ ）
A．2:1B．3:1C．2:3D．1:3
14．小林做作业时发现，家里的空调启动时，与之并联的台灯变暗，关于这一现象，下列说法中不正确的是
A．进户线中电流变大B．电灯的实际功率变小
C．干路中导线热损耗变小D．灯泡两端电压变小
15．当开关s闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡变亮时，电压表的示数变小。则三个虚线框中的元件分别是（从左至右的顺序）
A．电压表电流表电源
B．电压表电源电流表
C．电流表电压表电源
D．电源电压表电流表
16．如图所示，取两个相同的验电器A和B，使A带正电，B不带电。用橡胶棒把A和B连接起来的瞬间，橡胶棒中（ ）
A．有正电荷流向B，A金属箔的张角减小
B．有负电荷流向A，B金属箔的张角增大
C．有正电荷流向B，同时有负电荷流向A
D．始终无电流
17．将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是
A．电烙铁B．充电器C．电风扇D．一样多
18．如图所示电路连接中，当开关S闭合时，下列说法正确的是
A．螺线管上端为S极，滑片P向左移，弹簧伸长
B．螺线管上端为N极，滑片P向左移，弹簧缩短
C．螺线管上端为S极，滑片P向右移，弹簧伸长
D．螺线管上端为N极，滑片P向右移，弹簧缩短
19．下列家用电器中电功率最大的是（ ）
A．电吹风机B．空调C．照明灯D．电视机
20．如图所示，把用毛皮摩擦过的橡胶棒去接触验电器的金属球，发现验电器金属箔片张开。下列有关说法正确的是（ ）
A．橡胶棒上产生了新的负电荷B．橡胶棒上消灭了一些正电荷
C．电子从毛皮转移到橡胶棒D．电子从橡胶棒转移到毛皮
21．在图中的四种情境中，人对物体做功的是 ( )
A．图甲中提着水桶在水平地面上匀速前进
B．图乙中扛着米袋在楼梯上静止不动
C．图丙中用力推着汽车模型在水平面上运动
D．图丁中举着杠铃原地不动
22． “早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我们新疆地区夏季昼夜气温变化显著。其主要原因是砂石与水相比较具有较小的
A．热量B．内能C．比热容D．密度
23．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将
A．一定等于RB．一定小于R
C．一定大于RD．以上结果都有可能
24．有关下列图片，说法正确的是（ ）
A．使用三孔插座是为了节能
B．三角插头内一根导线与用电器的金属外壳相连
C．熔丝（俗称保险丝）烧断一定是发生了短路
D．高压警示牌提醒我们的安全电压为220V
25．如图所示，在螺线管内放一枚小磁针，当开关S闭合后，小磁针的N极指向将（ ）
A．不动B．垂直纸面向外转90°
C．垂直纸面向里转90°D．旋转180°
26．学了电路后，小明设计了四个体重计原理图，你认为可行的是
A．B．
C．D．
27．下列单位中，电功率的单位是（ ）
A．欧姆B．焦耳C．安培D．瓦特
28．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是（ ）
A．灯L1断路B．灯L1短路
C．灯L2短路D．灯L2断路
29．如图所示的电路，下列说法正确的是
A．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数将不变，电流表A1的示数将变小，电流表A2示数将变小。
B．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A1的示数的比值变大
C．当闭合开关S，断开S1、S2，滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数均变小
D．当闭合开关S，断开S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数之比变大
30．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是
A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
二、填空题（每空1分，共10题，20分）
31．用长6m高3m的斜面将重50kg的物体沿斜面匀速从底端拉到顶端，所用时间为10s，沿斜面方向的拉力恒为300N，则有用功为_______ J，拉力的功率为_______ W．
32．磁体周围存在一种人眼看不见的磁场，若将一个可以自由转动的小磁针放在磁体周围，发现小磁针发生偏转，说明磁场对放入其中的磁体会_________，这种研究磁场特征的方法物理学中叫做_____法；我们还用磁感线来表示磁场的方向和分布，在磁体的周围，磁感线是从磁体的____极出来。
33．家用热水器功率2000W，正常工作7min，消耗电能是______ J，若能量利用率是80%，这些能量被水吸收，能使50kg的水，温度升高________℃。
34．教室中的日光灯全亮时与只亮一两只时相比，电阻要_____（大/小），这是因为教室中的灯是_____（串联/并联）的连接方式，这种连接方式相当于增加了导体的_____。
35．用漆包线在笔杆上绕制一只螺线管，接入如图所示的电路中，闭合开关S后，要使螺线管吸引大头针的数量增多，变阻器的滑片P应向_______端移动(左/右)，此时灯泡的亮度_______（变亮/变暗/不变），螺线管的________端是N极(上/下）。
36．家庭电路中，电热水器与冰箱之间是_____ 联的。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细”）。
37．如图所示，电流表的示数为_____A，电压表的示数为_____V．
38．核能是_____（可再生能源/不可再生能源），获取核能目前主要有_____和_____两种途径。
39．如图所示电路，电源电压保持不变，R为定值电阻。闭合开关S，调节滑动变阻器R′，发现电流表示数从0.1A变为0.4A，电压表示数改变了6V。由此判断在这一过程中滑动变阻器连入电路的阻值_____（选填“变大”或“变小”），定值电阻R的电功率变化了_____W。
40．如图所示，学习了电热的有关知识后，王江同学把—张细条状锡箔纸两端分别压在干电池的正负极上，他发现锡箔纸发热并燃烧起来，这是由于电源发生了_________，形成了很大的电流，这一过程中能量的转化情况是__________________。
三、实验题（每空1分，共2题，15分）
41．如图甲、乙是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气．
（1）实验中，用_____反映密闭空气温度的变化
（2）图甲可探究电流产生的热量与_____的关系，通电一段时间后，_____（选填“左支“右”）侧容器中电阻产生的热量多．
（3）乙装置中的电阻R3的作用主要是_____．
（4）如果乙装置中R3发生了断路，在通电时问相间的情况下，与R3未发生了断路之前相比较，左侧U型管中液面的高度差将_____（选填“变大变小”或“不变”）
（5）生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用上面图_____（选填“甲”或“乙”）的实验结论来解释．
42．图甲是小灿探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I-R关系图象。若电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，当R的电阻由10Ω更换为15Ω时，闭合开关后，滑动变阻器的滑片应向_____(选填“a”或“b”)端滑动，使电阻的两端电压为____V；为完成实验，滑动变阻器的阻值至少为___Ω。
四、计算题（每题10分，共2题，20分）
43．在图（a）所示的电路中，电源电压为12伏且保持不变， 电阻R1的阻值为60欧。闭合电键S，电流表A1、A指针位置均如图（b）所示（即它们的指针偏离零刻度线的角度恰好相同）。求：
(1)电流表A1的示数。
(2)电阻R2的阻值。
44．如图所示电路中，已知R1=40Ω，R2＝10Ω。当开关闭合后，通过电流表示数为0.3A。求：
（1）电阻R1两端电压；
（2）通过电路的总电流；
（3）R2的电功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】BD．根据题意知道，两灯泡的额定电压相等，甲灯泡的额定功率100W大于乙灯泡的额定功率40W，由知道，，所以R甲＜R乙；又因为串联电路电阻越串越大、大于任何一个分电阻，所以两灯泡串联后，接到电压是220V的电源上时，由知道，电路中的电流小于任何一个灯泡正常发光时的电流，所以，两灯泡均不能正常发光，故BD错误；
AC．由于串联电路各处的电流相等，由P＝I2R知道，乙灯泡的电阻大，实际功率就大，即灯泡较亮，故C正确，A错误。
2、A
【详解】ABC．水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置，故A符合题意，B、C不符合题意．
D．图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片A是水果电池的正极，故D不符合题意．
3、B
【分析】两个质量不同、散发热量相同的物体，降低相同的温度时，其所能放出热量的多少与其比热容有关，故在分析判断时应联系公式Q＝cm△t进行判断．
【详解】据公式Qcm△t可得c，金属块的质量不同，发出的热量相同，其变化的温度相同，质量大的金属块的比热容一定小，故B正确．
4、B
【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．
【详解】在汽油机一个工作循环的四个冲程中，压缩冲程活塞向上运动，压缩燃料混合物对其做功，使气缸内的气体的内能增加，温度升高，故是将机械能转化为内能，故B正确．
故选B．
【点睛】
此题主要考查了内燃机的四个冲程及能量转化情况，是一道基础性题目．
5、A
【详解】电磁铁磁性的强弱与电流的大小和线圈的匝数有关，当S1闭合，两电阻并联，总电阻最小，电流最大，同时线圈匝数越大电磁铁的磁性越强，故选A。
6、B
【详解】A．电压表串联使用后，电路中的电流会很小，不会烧坏两个表，选项不符合题意；
B．开关闭合后，发生短路，会损坏电流表，选项符合题意；
C．电路正确，选项不符合题意；
D．虽然电流表并联使用了，但电压表也串联使用了，电路中的电流会很小，不会烧坏两个表，选项不符合题意。
故选B。
7、B
【解析】如下图所示： 在抬起的过程中，阻力F2 不变，F与铁棒始终垂直，所以动力臂l1 不变，由于铁棒的位置的变化，导致了阻力F2 的阻力臂l2 在变小，根据杠杆的平衡条件可得：Fl1=F2 l2 可知，l 1 、F2 都不变，l2 变小，所以F也在变小。 故选B。
8、A
【详解】太阳能面板在光照时发电，即把太阳能转化为电能；电能供给电动机，转化为机械能，调节百叶窗的开合；故整个过程中发生的能量转化是光能→电能→机械能．
故选A．
9、D
【详解】A．图甲中摩擦过的玻璃棒与玻璃棒靠近后出现排斥现象，是研究同种电荷相互排斥，故A正确，但不符合题意；
B．图乙中A验电器带负电荷，B验电器不带电，因此电子将从A验电器转移到B验电器，电流方向与电子转移的方向相反，即电流方向是从B流向A，故B正确，但不符合题意；
C．如果将照明开关装设在零线上，虽然断开时电灯也不亮，但灯头的相线仍然是接通的，而人们以为灯不亮，就会错误地认为是处于断电状态。而实际上灯具上各点的对地电压仍是220伏的危险电压。如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故。所以各种照明开关开关，只有串接在火线上，才能确保安全，故C正确，但不符合题意；
D．使用测电笔时，手要接触金属体笔尾，这样测电笔所测火线时氖管才会发光，否则不发光，而图丁中手没有接触金属体，故不能辨别火线与零线，故D错误，但符合题意。
10、D
【详解】A．如果灯泡断路，电压表就串联入电路中，由于电压表的电阻很大，电压表示数应接近于电源电压，故A不符合题意;
B．如果滑动变阻器短路，电路中电流将会很大，故B不符合题意；
C．小灯泡的灯丝电阻大约10欧姆左右，灯丝电阻值不可能过大，故C不符合题意；
D．滑动变阻器连入电路阻值过大，电路中电流很小，电压表示数很小，故D符合题意。
11、B
【详解】根据题意，三者都可以单独使电动机M工作而打开门锁，符合并联电路的特等，即三个开关应该并联后控制电动机，任一开关闭合，电动机都能工作．
A．两开关并联后与第三个开关串联，当S3断开时，另外两个开关不能使电动机工作，故A不符合题意；
B．三个开关并联控制电动机，任一开关闭合电动机都能工作，故B符合题意；
C．三个开关串联，必须三个开关同时闭合电动机才能工作，故C不符合题意；
D．S2闭合会将电动机以及电源短路，不符合电路设计的原则，且S3断开时，电动机也不可能工作，故D错误；
12、C
【解析】A．因并联电路中各支路两端的电压相等，所以，甲和乙并联后接在电压为3V的电源两端时，U甲＝U乙＝U＝3V，则甲、乙两端的电压之比为1：1。故A错误。
B．由图象可知，此时通过它们的电流分别为I甲＝0.6A，I乙＝0.3A。故B错误。
C．甲消耗的电功率为P甲＝U甲I甲＝3V×0.6A＝1.8W。故C正确。
D．乙在1分钟内消耗的电能为W乙＝U乙I乙t＝3V×0.3A×60s＝54J。故D错误。
13、D
【详解】当开关S闭合，甲、乙两表示为电压表时，电路为串联电路，所以
解得
当开关S断开，甲、乙两表是电流表时，电路为并联电路，所以
故选D。
14、C
【解析】当使用大功率的空调时，电路中的总功率过大，家庭电路的电压一定，由P=UI知道，干路中的电流变大，故A正确．
线路中的电阻不变，电路中电流变大，由I=U/ R 得U=IR，所以线路电阻分压大，灯两端的电压变小，由 可知，电灯的实际功率变小，故B正确．
线路中的电阻不变，电路中电流变大，由Q=I2Rt可知，线路中的热损耗变大，故C错误，符合题意为答案．
由I=U/ R 得U=IR，线路电阻分压大，灯两端的电压变小．故D正确．
15、D
【详解】滑动变阻器能改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；灯泡变亮时，说明通过灯泡的电流变大，由U=IR可知灯泡两端电压变大，题中要求电压表示数变小，说明电压表和滑动变阻器并联；所以，电源在最左端的虚线框内，且下端为正极，这样可以满足如图所示的电流方向；电压表和滑动变阻器并联，则电压表填在中间的虚线框内；电流表和灯泡串联，应填在最右端的虚线框内。故选D。
16、D
【详解】两个相同的验电器A和B，使A带正电，B不带电，用橡胶棒把A和B连接起来的瞬间，橡胶棒不导电没有电荷的流动，不会形成电流，故选D。
17、A
【解析】因为电源电压U＝220V，则三种用电器的实际功率P＝P额＝100W，由W＝Pt可知，在相等时间t内，三种用电器消耗的电能相同；电风扇中的电动机将电能大部分转化机械能，充电器将一部分电能转化为化学能，电烙铁将电能全部转化为内能，则产生热量最多的是电烙铁．故选A.
18、A
【详解】闭合开关后，电流从通电螺线管的上端流向下端，利用安培定则可知通电螺线管的上端为S极，下端为N极，已知弹簧连接的磁体下端为N极，则异名磁极相互吸引，当滑片向左移动时，变阻器连入电路的电阻变小，由I=可知通过电路的电流增大，则磁性增强，弹簧伸长；当滑片向右移动时，变阻器连入电路的电阻变大，由I=可知通过电路的电流减小，则磁性减弱，弹簧缩短，故选A。
19、B
【解析】由生活经验可知，题中四个家用电器中，空调在相同时间里消耗的电能最多，所以空调消耗电能最快，故空调的功率最大；
故选B。
20、C
【详解】摩擦起电的实质是电荷的转移；毛皮与橡胶棒摩擦，是毛皮上的电子转移到橡胶棒上，从而使橡胶棒带负电。故A、B、D错误，C正确。
故选C。
21、C
【详解】A．提着水桶在水平地面上匀速前进，人给水桶一个向上的力，水桶向上没有移动距离，人对水桶没有做功。故A项不符合题意；
B．图乙中扛着米袋在楼梯上静止不动时，人给米袋一个支持力，但在支持力的方向上没有移动距离，人对米袋没有做功；故B项不符合题意；
C．用力推汽车模型，汽车模型在水平面上运动，人给汽车模型一个向前的力，汽车模型向前移动了距离，所以人对汽车模型做了功。故C项符合题意；
D．举着杠铃原地不动，人给杠铃一个向上的力，杠铃向上没有移动距离，人对杠铃没有做功。故D项不符合题意；
22、C
【解析】“早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我国新疆的某些地区夏季昼夜气温变化显著，我国新疆某些地区都是沙漠或沙石，没有水，沙石的比热容远远小于水的比热容，所以沙石吸收同样多的热量温度升高的快，故中午温度很高；同样，沙石放出同样多的热量温度降低的也很快，故夜晚和早上温度很低，需穿皮袄。
跟热量、内能、热值无关。
故选C.
23、B
【分析】并联电路的总电阻小于任何一个分电阻，越并越小．
【详解】因为并联电路的总电阻小于任何一个分电阻，所以将其中一个电阻的阻值增大，大于R，将另一个电阻的阻值减小，小于R，总电阻一定小于R，故B正确；A、C、D不正确．
故选B．
24、B
【详解】A．三孔插座有一个孔是接地的，是为了用电安全，所以A错；
B．具有三角插头的用电器都有金属的外壳，所以内一根导线与用电器的金属外壳相连，B正确；
C．当家庭电路中用电器的总功率过大时，总电流过大，也能让熔丝烧断，所以C错；
D．对人的安全电压是不高于36V，所以D是错误的。
应选B。
25、D
【详解】根据安培定则可知，当开关S闭合后，通电螺线管左侧是北极，右侧是南极，在通电螺线管的内部，磁感线的方向是从南极到北极，但是小磁针原来的位置不对，那么小磁针会旋转180°，左端会是北极，右端是南极，不会垂直纸面向外转90°，也不会垂直纸面向里转90°，故选D。
26、C
【详解】①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意．
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意．
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意．
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意．
故选C．
27、D
【详解】A．电阻的单位是欧姆，故A不符合题意；
B．电能的单位是焦耳，故B不符合题意；
C．电流的单位是安培，故C不符合题意；
D．电功率的单位是瓦特，简称瓦，故D符合题意。
故选D。
28、D
【详解】两个灯泡并联，电压表测量并联后的电压，也为电源电压，电流表与L1串联，测量通过L1的电流，若其中一个灯泡灭了，两表示数不变，说明电压表能与电源相通，L1中的电流不变，故L2断路。
故选D。
29、D
【详解】AB．由图可知，当闭合开关S、S1、S2，R3被短路，R1与R2并联，电压表V测电源电压，电流表A1测R1的电流，电流表A2测干路电流。滑动变阻器滑片P向右移动时，R2接入电路的阻值变大，根据并联电路电压特点可知，电压表V示数不变；因并联电路各支路互不影响，所以定值电阻R1的电流不变，即电流表A1的示数将不变；因R2接阻值变大，根据欧姆定律可知，R1的电流变小，则干路电流变小，即电流表A2示数将变小；由于R1为定值电阻，所以电压表V的示数与电流表A1的示数的比值不变。故AB错误；
CD．由图可知，当闭合开关S，断开S1、S2，R1断路，R2与R3串联，电压表V测R2两端的电压，电流表A2测电路中电流。滑动变阻器滑片P向右移动时，R2接入电路的阻值变大，则电路总电阻变大，电路中电流变小，即电流表A2的示数变小；根据串联电路分压规律可知，R2阻值变大，则R2两端的电压变大，即电压表V的示数变大，电压表V的示数与电流表A2的示数之比变大。故C错误，D正确。
30、B
【详解】A. 影响电磁铁磁性强弱的因素是电流的大小和线圈的匝数, 在电压、线圈的匝数不变的情况下，要使电磁铁的磁性增强，可以使电路中的电流增大，所以，应向左移动滑片，使电路总电阻减小，故A不符合题意；
B. 电磁铁的磁性强弱无法直接用肉眼看出，可以通过观察它吸引大头针的数目来比较两者磁性强弱，故B符合题意；
C. 两电磁铁的线圈串联，则通过两线圈的电流大小相同，可以研究电磁铁磁性强弱与线圈匝数之间的关系，故C不符合题意；
D. A线圈和B线圈串联在电路中，通过两个线圈的电流大小是相同的，故D不符合题意．
二、填空题（每空1分，共10题，20分）
31、1500 180
【详解】(1)物体所受重力：，
有用功：；
(2)对物体做的总功：；
拉力的功率：．
32、产生力的作用 转换 北（或N）
【详解】[1]力是改变物体运动状态的原因，将一个可以自由转动的小磁针放在磁体周围，发现小磁针发生偏转，说明磁场对放入其中的磁体会产生力的作用；
[2]检验磁场的存在使用小磁针，看它是否偏转，将难以测量的物理量转换能够直接观察的现象，所以使用了转换法；
[3]我们用磁感线来表示磁场的方向和分布，在磁体的周围，磁感线是从磁体的N极出来，回到S极。
33、8.4×105 3.2
【详解】[1]家用热水器正常工作的时间是
那么消耗电能是
[2]若能量利用率是80%，那么被水吸收的热量是
根据可知，温度的变化量是
34、小 并联 横截面积
【详解】[1][2][3]几个电阻并联时相当于增大了导体的横截面积，横截面积越大，电阻越小，故教室中的日光灯全亮时与只亮一两只时相比，电阻要小。
35、右 变亮 上
【详解】[1][2]要使螺线管吸引大头针的数量增多，即螺线管的磁性增强，那么通过螺线管的电流应该增大，这是一个串联电路，电源电压大小不变，那么总电阻变小，电流才会变大，所以变阻器的滑片P应向右端移动；由于电流变大了，根据可知，灯泡的电功率变大，此时灯泡的亮度变亮；
[3]根据安培定则可知，用右手握住螺线管，让弯曲的四指指向螺线管中电流的方向，则大拇指所指的那端就是通电螺线管的N极，从图中可看到，大拇指指向上方，那么螺线管的上端是N极。
36、并 粗
【详解】[1]家庭电路中，为了保证各用电器正常工作，互不影响，各用电器之间都是采用并联连接的方式连接的。
[2]热水器和冰箱并联，所以热水器和冰箱两端的电压是相同的，因为热水器的功率远大于冰箱，根据，所以通过热水器的电流要远大于冰箱，若导线太细，电阻较大，根据焦耳定律可知，热水器工作时导线的发热功率较大，导线容易发热甚至烧毁，因此从安全用电的角度考虑：热水器的电源线比冰箱的要粗。
37、0.38 6
【详解】：
电流表使用的量程为0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.38A．
电压表使用的量程为0～15V，每一个大格代表5V，每一个小格代表0.5V，其示数是6V．
38、不可再生能源 核裂变 核聚变
【详解】[1]核能在地球上的储量是有限的，是不可再生的；
[2][3]目前人类获得核能的途径有重核裂变和轻核聚变。
39、变小 3
【分析】由电路图可知，电阻R与滑动变阻器R′串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；根据欧姆定律可知当电流表示数从0.1A变为0.4A时，电路中的总电阻变小；根据串联电路电压特点结合电压表的示数求出电阻R的阻值，再根据求出定值电阻R电功率的变化量。
【详解】[1]由电路图可知，电阻R与滑动变阻器R′串联，根据可知，电流表示数从0.1A变为0.4A时，电路中的电阻变小，即滑动变阻器接入电路的电阻变小；当电路中的电流I1=0.1A时，根据可知，电阻R两端的电压为，根据串联电路的总电压等于各电阻两端的电压之和可知，变阻器两端的电压：
，
当电路中的电流I2=0.4A时，根据可知，电阻R两端的电压为，根据串联电路的总电压等于各电阻两端的电压之和可知，变阻器两端的电压：
，
因电压表示数改变了6V，则有：
，
，
则R的阻值：
；
[2]定值电阻R电功率的变化量：
。
【点睛】
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活运用，关键是根据电压表示数的变化量求出电阻R的阻值。
40、短路 电能转化为内能
【详解】[1][2]将一细条状锡箔纸的两端分别压在干电池的正负极，发现锡箔纸发热并燃烧。这是因为锡箔纸是导体，可以导电，引起电源短路，形成了很大的电流，这一过程中能量的转化情况是电能转化为内能。
三、实验题（每空1分，共2题，15分）
41、U形管中液面高度的变化 电阻大小 右 使通过R1和R2的电流不相等 变小 甲
【详解】(1)据试验装置可知，电流通过导体产生热量使得容器中的空气受热膨胀，从而导致U型管中的液面会发生变化，故虽然热量的多少不能直接观察，但可以通过U型管液面高度差的变化来反映；
(2)在甲装置中,将容器中的电阻丝串联起来接到电源两端,通过他们的电流I与通电时间t相同,探究导体产生的热量与电阻的关系;甲实验两电阻丝串联,则通过电阻丝的电流和通电时间相同,右侧电阻阻值大,由焦耳定律Q=I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多，
(3)图乙的装置在实验中，右侧容器的外部，将一个完全相同的电阻和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不同，可以探究电流产生的热量与通过导体的电流大小的关系；
(4)当乙装置中R3发生了断路时,电路中只有R1和R2串联,此时电路中的总电阻变大,电路中电流变小,根据焦耳定律Q=I2Rt在相同时间内,电阻丝R1产生热量变小,与步骤(3)相比较，则左侧U型管中液面的高度差将变小；
(5)电炉丝和连接的导线串联在电路中(通过的电流相等)，与甲实验的原理相同，所以可以用甲实验解释“电炉丝热得发红，而与它相连的导线却不怎么热”．
42、a 3 12.5
【详解】[1]要研究电流跟电阻的关系，必须保证电压一定。当R的电阻由10Ω更换为15Ω时，R分得的电压变大，若使R的电压减小，需增大滑动变阻器的电压，增大滑动变阻器的电阻，滑片向a滑动；
[2]由图像选取数据可以计算电压为：
[3]当电阻R变大时，为保证电压表示数不变，滑动变阻器的阻值也要变大。当电阻最大为25Ω时，滑动变阻器的阻值最大为：
四、计算题（每题10分，共2题，20分）
43、 (1) 0.2A；(2) 15Ω。
【分析】由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A测干路电流。
(1)根据并联电路的电压特点和欧姆定律求出通过R1的电流；
(2)根据指针偏离零刻度的角度恰好相同时大量程示数是小量程示数的5倍求出干路电流，再根据并联电路的电流特点求出通过电阻R2的电流，利用求出电阻R2。
【详解】由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A测干路电流。
(1)∵并联电路中各支路两端的电压相等，
∴根据欧姆定律可得，通过R1的电流即电流表A1的示数：
；
(2)∵指针偏离零刻度的角度恰好相同时大量程示数是小量程示数的5倍，
∴干路电流：
，
∵并联电路中干路电流等于各支路电流之和，
∴通过电阻R2的电流：
，
电阻R2的阻值：
。
答：(1)电流表A1的示数为0.2A；(2)电阻R2的阻值为15Ω。
【点睛】
本题着重考查欧姆定律的应用，并联电路的电流、电压规律以及电表的不同量程间数值的转换，要求学生具有一定的综合分析能力并剖析到考点。
44、（1）12V；（2）1.5A；（3）14.4W。
【解析】(1)从图可知，电阻R1和R2并联，电流表测量的是通过R1的电流I1=0.3A， R1=40Ω，电阻R1两端的电压为：；
(2)电阻R1和R2并联，从并联电路电压的特点可知：U=U1=U2=12V，R2=10Ω，
通过电阻R2的电流为：；I1=0.3A，I2=1.2A，电路中的总电流为：；
（3）R2的电功率为： 。
答： 12V；1.5A；14.4W。
