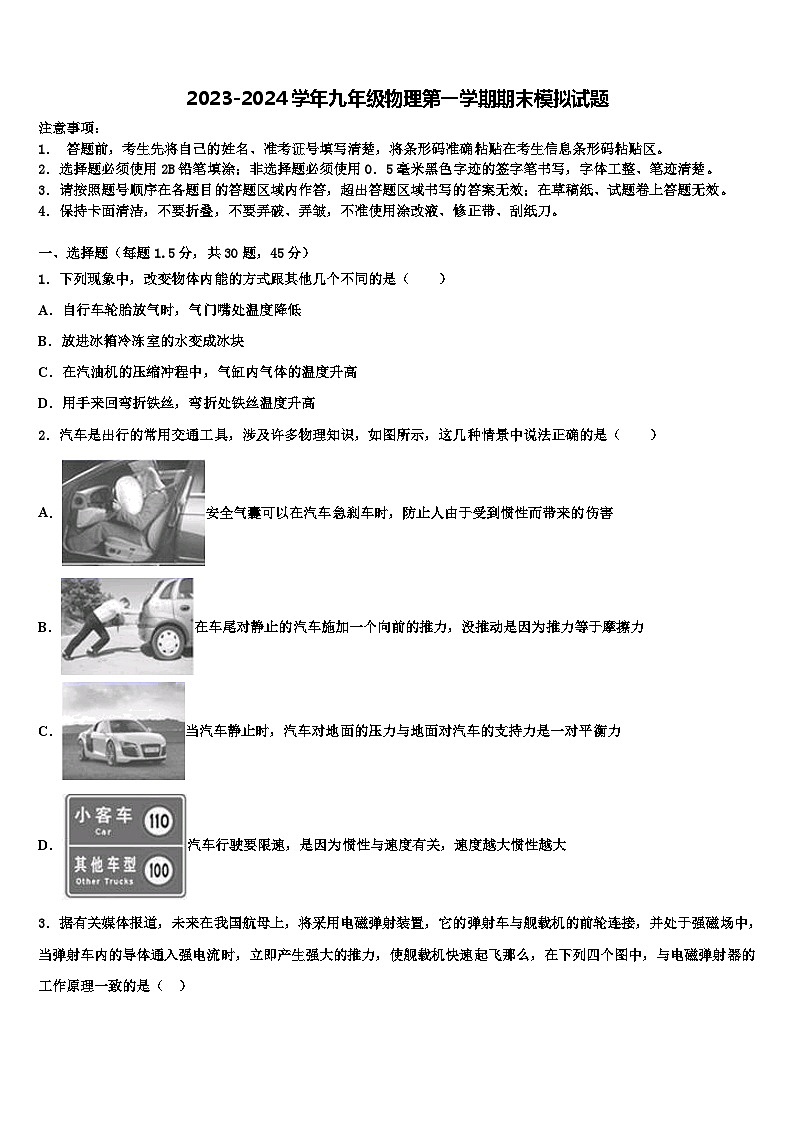

2023-2024学年九年级物理第一学期期末模拟试题试卷

这是一份2023-2024学年九年级物理第一学期期末模拟试题试卷，共25页。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．下列现象中，改变物体内能的方式跟其他几个不同的是（ ）
A．自行车轮胎放气时，气门嘴处温度降低
B．放进冰箱冷冻室的水变成冰块
C．在汽油机的压缩冲程中，气缸内气体的温度升高
D．用手来回弯折铁丝，弯折处铁丝温度升高
2．汽车是出行的常用交通工具，涉及许多物理知识，如图所示，这几种情景中说法正确的是（ ）
A．安全气囊可以在汽车急刹车时，防止人由于受到惯性而带来的伤害
B．在车尾对静止的汽车施加一个向前的推力，没推动是因为推力等于摩擦力
C．当汽车静止时，汽车对地面的压力与地面对汽车的支持力是一对平衡力
D．汽车行驶要限速，是因为惯性与速度有关，速度越大惯性越大
3．据有关媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞那么，在下列四个图中，与电磁弹射器的工作原理一致的是（ ）

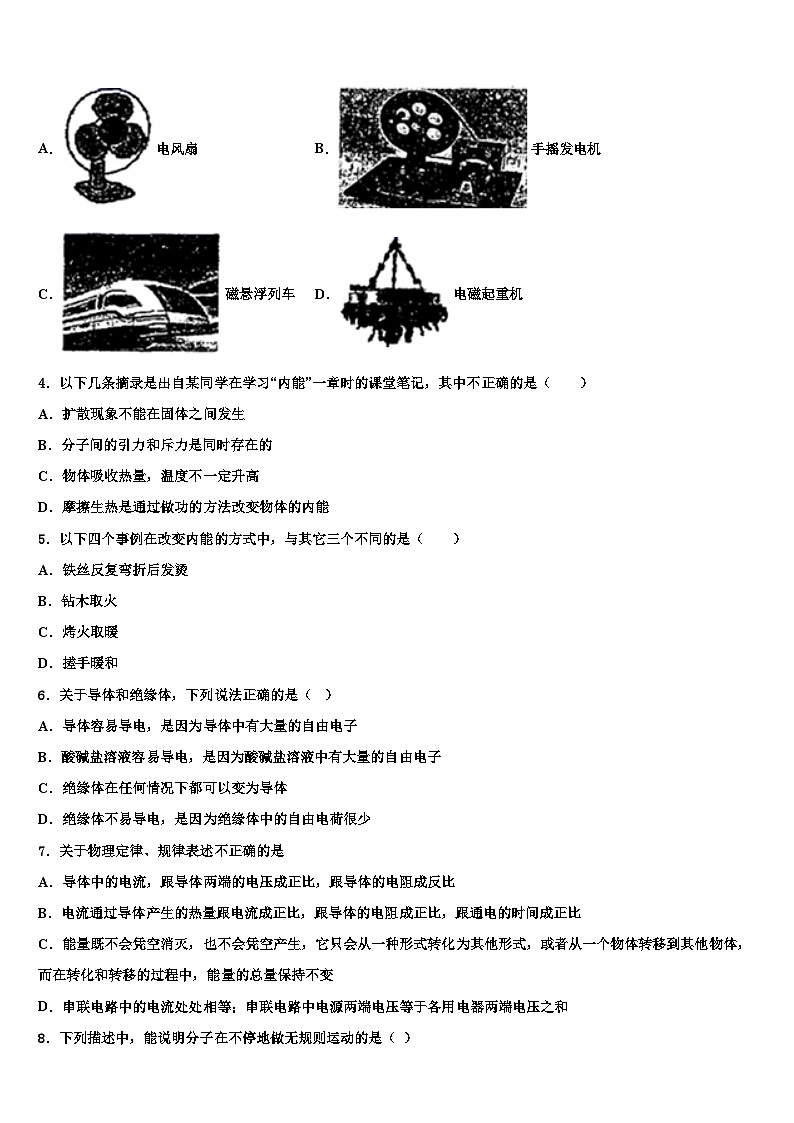

A．电风扇B．手摇发电机
C．磁悬浮列车D．电磁起重机
4．以下几条摘录是出自某同学在学习“内能”一章时的课堂笔记，其中不正确的是（ ）
A．扩散现象不能在固体之间发生
B．分子间的引力和斥力是同时存在的
C．物体吸收热量，温度不一定升高
D．摩擦生热是通过做功的方法改变物体的内能
5．以下四个事例在改变内能的方式中，与其它三个不同的是（ ）
A．铁丝反复弯折后发烫
B．钻木取火
C．烤火取暖
D．搓手暖和
6．关于导体和绝缘体，下列说法正确的是（ ）
A．导体容易导电，是因为导体中有大量的自由电子
B．酸碱盐溶液容易导电，是因为酸碱盐溶液中有大量的自由电子
C．绝缘体在任何情况下都可以变为导体
D．绝缘体不易导电，是因为绝缘体中的自由电荷很少
7．关于物理定律、规律表述不正确的是
A．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
B．电流通过导体产生的热量跟电流成正比，跟导体的电阻成正比，跟通电的时间成正比
C．能量既不会凭空消灭，也不会凭空产生，它只会从一种形式转化为其他形式，或者从一个物体转移到其他物体，而在转化和转移的过程中，能量的总量保持不变
D．串联电路中的电流处处相等；串联电路中电源两端电压等于各用电器两端电压之和
8．下列描述中，能说明分子在不停地做无规则运动的是（ ）

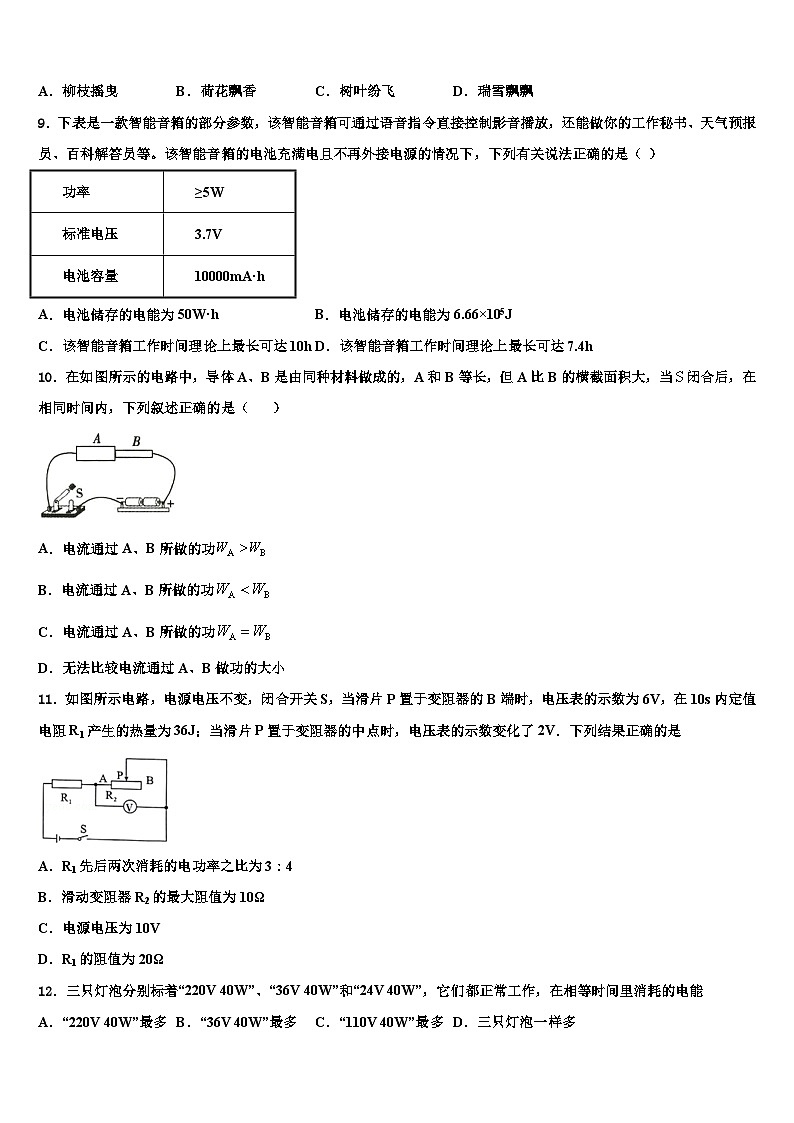

A．柳枝摇曳B．荷花飘香C．树叶纷飞D．瑞雪飘飘
9．下表是一款智能音箱的部分参数，该智能音箱可通过语音指令直接控制影音播放，还能做你的工作秘书、天气预报员、百科解答员等。该智能音箱的电池充满电且不再外接电源的情况下，下列有关说法正确的是（ ）
A．电池储存的电能为50W·hB．电池储存的电能为6.66×105J
C．该智能音箱工作时间理论上最长可达10hD．该智能音箱工作时间理论上最长可达7.4h
10．在如图所示的电路中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过A、B所做的功
B．电流通过A、B所做的功
C．电流通过A、B所做的功
D．无法比较电流通过A、B做功的大小
11．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是
A．R1先后两次消耗的电功率之比为3：4
B．滑动变阻器R2的最大阻值为10Ω
C．电源电压为10V
D．R1的阻值为20Ω
12．三只灯泡分别标着“220V 40W”、“36V 40W”和“24V 40W”，它们都正常工作，在相等时间里消耗的电能
A．“220V 40W”最多B．“36V 40W”最多C．“110V 40W”最多D．三只灯泡一样多
13．下列说法中，正确的是
A．电磁铁是利用电流的磁效应制成的
B．发电机是利用通电线圈在磁场中受力转动的原理制成的
C．电动机是利用电磁感应现象制成的
D．奥斯特实验说明利用磁场可以产生电流
14．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断（ ）
A．灯 L1短路B．灯 L1 断路C．灯 L2 短路D．灯 L2 断路
15．电磁铁是利用下列哪种原理制成的？
A．磁场对电流的作用B．电磁感应现象
C．电流磁效应D．电流热效应
16．小明用如图所示的器材探究“影响电阻大小的因素”，a、 b为长度一样的镍铬合金丝，b比a的横截面积大.关于此实验，下列说法不正确的是
A．小灯泡越亮，表示接入的合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．为了更明显比较两条合金丝的电阻，可在电路中串联一个电流表
D．利用此装置能探究导体电阻大小和横截面积、长度、材料的关系
17．学习质量和密度的知识后，小明同学想用天平、量筒和水完成下列实践课题，你认为能够完成的是
①测量牛奶的密度
②鉴别金戒指的真伪
③鉴定小铜球是空心的还是实心的
④测定一捆铜导线的长度
⑤测定一大堆大头针的数
A．①②B．①②③⑤C．①②④⑤D．①②③④⑤
18．如图所示的电路中，电源电压恒定，灯泡L标有“6V 3W”的字样（灯丝电阻不变）．当S、S1均闭合时，灯泡正常发光，电压表示数为12V；断开S1，灯泡的实际功率变为原来的，则（ ）
A．断开S1后，电压表的示数变大B．断开S1前后，电流表的示数之比为1∶4
C．电源电压为24VD．R1的阻值为36Ω
19．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．温度达到90℃，绿灯亮
20．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（ ）
A．灯泡L1和L2都变亮B．灯泡L1和L2都变暗
C．L1始终比L2亮D．L1始终比L2暗
21．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（ ）
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
22．关于如图所示的情景，下列说法正确的是（ ）
A．甲图是内燃机做功冲程的示意图，做功冲程能为汽车提供动力
B．乙图中抽出玻璃板，下面的瓶中出现二氧化氮气体，表明气体间可以发生扩散
C．丙图中钩码不能把两块铅块分开，说明分子间只存在引力
D．丁图中瓶塞被推开，说明内能可转化为机械能，与热机压缩冲程工作原理相同
23．如图是内燃机工作循环中的一个冲程，气门都关闭，活塞下行。该冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
24．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中
A．电流表的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大电功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω．
25．如图所示是一个自动控制电路，当开关S闭合时，电路中各用电器的工作情况是
A．灯亮，电动机转动，电铃不响
B．灯亮，电动机不转，电铃不响
C．灯不亮，电动机转动，电铃响
D．灯不亮，电动机不转，电铃响
26．下列做法中，正确的是（ ）
A．无人的教室内开着灯B．尽量少开启电冰箱门
C．夏天将空调温度调得很低D．用铁丝代替保险丝
27．如下图所示的用电器中，利用电流热效应工作的是
A．电动机B．电风扇
C．电饭锅D．电视机
28．下面关于分子动理论和物体内能变化的说法，错误的是
A．钢水冷却，温度降低，内能不变
B．压在一起的铅片和金片几年后剖开，切面互相渗透，属于扩散现象
C．冬天用热水袋取暖，人体感到暖和，是用热传递的方法改变物体内能的
D．陨石与大气摩擦生热是用做功的方法改变物体内能的
29．两个物体之间不发生热传递现象，这表明它们之间一定具有相同的
A．比热容B．热量C．内能D．温度
30．在下列说法中，错误的是（ ）
A．安全用电的原则是：不接触低压带电体，不靠近高压带电体
B．电热器中电热丝的熔点高，家庭电路中保险丝的熔点低
C．在家庭中同时使用的大功率电器越多，越容易引发电路“跳闸”现象
D．只要不高于220V的电压对人体都是安全的
二、填空题（每空1分，共10题，20分）
31．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较这两段导体两端的电压关系UAB_____UBC及通过它们的电流关系IAB____IBC（填“大于”、“ 小于”或“等于”）。
32．完全燃烧0.3m3的天然气来加热水箱中的水，放出的热量是__________J；若放出热量的84%被水吸收，则可以将水箱中20kg，20℃的水加热到_______℃（天然气的热值为3.0×107J/m3，c水=4.2×103J/(kg·℃)，当地大气压为一个标准大气压）．在洗浴过程中我们看到浴室里有大量“白气”产生，这些“白气”是水蒸气________（填物态变化）形成的．
33．在漫长的历史中，许多科学家为人类做出了卓越贡献，为了纪念这些科学家，我们把他们的名字作为物理量的单位，其中法国物理学家、化学家和数学家安培的名字作为_____单位：把_____的名字作为能量的基本单位．
34．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为_______和________
35．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为_____：开关S闭合前后，电压表两次的示数之比为_____．
36．图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是______;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是________V.
37．如图所示变阻器是靠改变接入电路中电阻线的______________来改变电路中的电阻，滑动变阻器上标有“50Ω 1.5A”的字样，其中1.5A 表示的意思是__________。
38．一杯水的比热容是，它表示的物理意义是_____．若将引杯水倒掉一半，剩下半杯水的比热容是_______，若水凝固成冰则比热容_____（填“改变”或“不变”）。
39．在水平地面上，工人用100N的水平推力推动重150N的箱子，4s内前进了6m，在这个过程中，木箱所受重力对木箱做功为________ J；工人对木箱做功为________ J；人的功率为________ W．
40．竖直浸没在水中的长方体物块，上、下表面受到水的压力分别为 7 N、10 N，该物块受到的浮力为_______N，该物块的体积是_______m3。
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡的电功率”实验中，电源电压为6 V保持不变，所用小灯泡的额定电压为2.5 V，小灯泡的电阻约为10 Ω：
(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮；
（_______）
(2)闭合开关S前，应将滑动变阻器的滑片P移到最________（填“左”或“右”）端；
(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是________（填序号）；
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
(4)通过小灯泡的电流随它两端电压的变化如图乙所示，分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会________（填“增大”、“不变”或“减小”）；小灯泡的额定功率为________W。
42．物理兴趣小组的同学们想探究通过导体的电流与电压的关系，实验用具有：电源、电压表、电流表、滑动变阻器、规格不同的定值电阻，开关和导线等器材各若干供同学们选择，实验用电路如图a所示；

（1）图b是某组同学尚未完成连接的实物电路，请你用笔画线代替两根导线完成连接（连接不交叉），要求：滑动变阻器的滑片P向A移动，电压表示数变大。
（_____）
（2）正确连好电路闭合开关，发现电流表示数较大，电压表示数为零，则电路故障原因可能是_____。
A．电压表的量程选大了
B．电阻R0发生了短路
C．滑动变阻器发生了断路
D．滑动变阻器发生了短路
（3）他们排除障后继续实验，测得多组数据并在图c中作出I﹣U图象，根据图象得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压_____。

（4）该同学为了进一步探究电路的性质，他们选择了一个电压可调的电源进行实验，实验所用电路如图d所示，但电压表位置不详，电阻R1的阻值为8Ω，用滑动变阻器R2是“10Ω 2A和“5Ω 3A”的规格中的一个。若某次实验时两表到度盘上的指针位置如图e所示，此时滑动变阻器电路的阻值恰为最大值的一半，请发挥你的聪明才智，通过计算推测他们实验时所用滑动变阻器R2的规格为_____。
四、计算题（每题10分，共2题，20分）
43．秦山核电基地目前共有9台运行机组，年发电量约500亿千瓦时。每分钟的安全发电量大约相当于少消耗烟煤13.0t，减排二氧化碳约40.6t，二氧化硫约0.2t，氮氧化物约0.8t
（1）13.0t烟煤如果完全燃烧，放出的热量为多少J？（q烟煤＝2.9×107J/kg）
（2）假设13.0t烟煤在煤炉中完全燃烧，放出的热量部分被水吸收，可以使4×105kg的水从20℃升高到100℃，求水吸收的热量为多少J？[c水＝4.2×103J/（kg•℃）]
（3）求煤炉加热水的热效率？[第（3）题结果精确到1%]
44．在如图甲所示的电路中，电源电压恒定，定值电阻R1的阻值为16Ω，滑动变阻器的最大阻值是40Ω，小灯泡的额定电压为6V，通过小灯泡的电流与其两端电压的关系如图乙所示．当开关S2闭合，S1、S3断开时，滑动变阻器接入电路中的阻值为4Ω，小灯泡恰好正常发光．求：
（1）小灯泡的额定功率；
（2）电源电压；
（3）当开关S1、S2、S3都闭合时，移动滑动变阻器的滑片P，当电路消耗的总功率为6W时，求滑动变阻器接入电路中的电阻值．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】自行车轮胎放气时，气体对外做功，内能减小，温度下降；水变成冰块是水对低温冷冻室放热凝固，通过热传递改变内能；汽油机压缩冲程中活塞对缸内气体做功，气体内能增大，温度升高；来回弯折对铁丝做功，增加铁丝内能，铁丝温度升高。故B选项改变物体内能的方式与其它几个不同。
故选B。
【点睛】
2、B
【详解】A．惯性是物体本身所具有的性质，所以不能说受到惯性的作用，故A错误；
B．车没动，说明此时车处于平衡状态，水平方向和竖直方向都受到平衡力的作用，水平方向仅受到推力与摩擦力，是一对平衡力，所以推力等于摩擦力，故B正确；
C．平衡力应满足作用于同一物体上，汽车对地面的压力受力物是地面，地面对汽车的支持力受力物为汽车，不满足平衡力的条件，故C错误；
D．汽车限速是为了减小惯性带来的危害，但是惯性只与物体的质量有关，与其他因素无关，故D错误。
故选B。
3、A
【解析】由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故A符合题意；
B、手摇发电机的工作原理是电磁感应现象，故B不符合题意；
C、磁悬浮列车是利用了磁极间的相互作用规律来工作的，故C不符合题意；
D、电磁起重机是利用电流的磁效应工作的，故D不符合题意。
故选：A。
4、A
【解析】解：A、固体、液体、气体都能发生扩散现象，故A错误；B、分子间同时存在引力和斥力，故B正确；C、物体吸收热量，温度不一定升高，如晶体熔化过程，故C正确；D、摩擦生热是通过做功的方法改变物体的内能，将机械能转化为内能，故D正确．故选A．
点睛：（1）固体、液体、气体都能发生扩散现象；（2）分子间存在相互作用的引力和斥力；（3）晶体熔化时，吸热但温度不变；（4）做功和热传递都可以改变物体的内能．
5、C
【详解】烤火取暖是通过热传递的方式改变物体内能的，而铁丝反复弯折后发烫、钻木取火、搓手暖和，都是通过做功的方式改变物体内能的。
故选C。
6、D
【详解】A．导体容易导电，是因为导体中有大量的自由电荷，金属导体中存在大量的自由电子。故A项错误；
B．酸碱盐溶液容易导电，是因为酸碱盐溶液中有大量的自由电荷，即大量的阴阳离子。故B项错误；
C．部分绝缘体在一定条件下可以变为导体，故C项错误；
D．绝缘体不易导电，是因为绝缘体中几乎没有自由电荷，即自由电荷很少，故D项正确；
故选D。
7、B
【详解】A．由可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比，故A正确，不符合题意；
B．由可知，电流通过导体产生的热量跟电流平方成正比，跟导体的电阻成正比，跟通电的时间成正比，故B错误，符合题意；
C．由能量守恒可知，能量既不会凭空消灭，也不会凭空产生，它只会从一种形式转化为其他形式，或者从一个物体转移到其他物体，而在转化和转移的过程中，能量的总量保持不变，故C正确，不符合题意；
D．由串联电流规律及串联分压可知，串联电路中的电流处处相等；串联电路中电源两端电压等于各用电器两端电压之和，故D正确，不符合题意。
8、B
【解析】试题分析：分子是看不见摸不到的，柳枝、树叶、雪都不是分子．A.柳枝摇曳，是宏观物体的机械运动，不是分子的运动，故A不符合题意；
B.荷花飘香，是花香分子不停地做无规则运动，分子运动到空气中，人们就闻到了荷花的香味，故B符合题意；C.树叶纷飞，是宏观物体的机械运动，不是分子的运动，故C不符合题意；
D.瑞雪飘飘，属于宏观物体的机械运动，不是分子的运动，故D不符合题意．
故选B．
考点：分子的运动
9、D
【详解】AB．由题意可知，电池容量为10000mA•h，充满电后，电池所储存的电能：
W=UIt=3.7×10000×10-3×10-3kW×1h=0.037kW•h=1.332×105J；
故A、B错误；
CD．该智能音箱工作时间
t==26640s=7.4h，
故C错误，D正确。
10、B
【详解】因导体A、B的材料、长度相同，但A比B的横截面积大，所以，导体A的电阻小于导体B的电阻，因串联电路中各处的电流相等，由W =UIt=I2Rt可知，相同时间内，B的电阻大，电流做的功较多，即WA＜WB．故B正确，ACD错误．
11、B
【分析】由电路图可知，当滑片P置于变阻器的B端时，定值电阻R1与滑动变阻器的最大阻值串联；当滑片P置于变阻器的中点时，定值电阻R1与滑动变阻器阻值的一半串联．（1）先根据串联电路的分压特点求出当滑片P置于变阻器的中点时电压表的示数，再根据串联电路的电压特点和欧姆定律表示出电源的电压以及电路中的电流，利用电源的电压不变得出等式即可得出R1和R之间的关系；再根据Q＝I2Rt表示出在10s内定值电阻R1产生的热量，进一步得出R和R1的阻值，代入电源电压的表达式即可求出电源的电压；（2）根据和电阻之间的关系即可求出R1先后两次消耗的电功率之比．
【详解】由电路图可知,当滑片P置于变阻器的B端时,定值电阻R1与滑动变阻器的最大阻值串联;当滑片P置于变阻器的中点时,定值电阻R1与滑动变阻器阻值的一半串联．
根据串联电路的分压特点可知，当滑片P置于变阻器的中点时电压表的示数为6V−2V=4V；
因为串联电路的总电压等于各分电阻两端的电压之和，根据欧姆定律可得：U=I1R16V；；；，
电源的电压不变，则即，可得：R1=R，当滑片滑到B端时，R1两端电压为：；
由可得：，故D错误；
因R2=R1，所以变阻器R2的最大阻值为10Ω，故B正确；
电源电压：,故C错误；
滑片在中点时，R1两端的电压为U1′=U﹣U2′=12V﹣4V=8V，则R1先后两次的电压之比为：，由P=可得R1先后两次消耗的电功率之比：，故A错误．
故选B．
12、D
【解析】三只灯泡额定功率相同，它们都正常工作时，则它们的实际功率就相同，由工作时间相同，根据公式可知，消耗的电能相同。
故选D。
13、A
【解析】试题分析：解答此题应明确电磁铁、发电机、电动机的制作原理，以及奥斯特实验所揭示的物理现象．
解：A、电磁铁是利用电流的磁效应制成的，故A正确；
B、发电机是利用电磁感应现象制成的，故B错误；
C、发电机是利用通电线圈在磁场中受力转动的原理而制成的，故C错误；
D、奥斯特实验说明了电流周围存在磁场，故D错误；
故选A．
【点评】题目涉及的几个实验极易被混淆，特别是发电机和电动机，由于它们的实验装置基本相同，所以常被弄混．
14、B
【详解】由图知，两灯串联；闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；若电路中只有灯L1短路或只有灯L2短路，则另一盏灯会发光，不符合题意，故AC错误；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明L2是完好的；然后并接在灯L2两端时，发现两灯均不亮，由此可知灯L1发生了断路，故B正确，D错误。故选B。
15、C
【详解】磁场对电流的作用是电动机的原理，电磁感应现象是发电机的原理，电流热效应是电饭锅的原理，电磁铁是利用了电流的磁效应．
故选C．
16、D
【详解】A．此实验中，小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A正确，不符合题意；
B．两根电阻丝的材料一样，横截面积不同，运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系；运用转换法，电阻的大小通过比较小灯泡的亮度来判断；所以，本实验主要探究方法有控制变量法和转换法，故B正确，不符合题意；
C．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故C正确，不符合题意；
D．根据控制变量法可知，探究导体电阻大小和材料的关系，应改变导体的材料，而由题知a、b两合金丝的材料相同，所以，不能探究导体电阻大小和材料的关系，故D错误，符合题意．
17、B
【详解】①用天平测量牛奶质量，再用量筒测量牛奶的体积，最后用密度公式可以计算密度，故可以完成测量牛奶的密度．
②用天平测量戒指的质量，用量筒和水测量戒指的体积，用密度公式计算密度，再与金属金的密度比较，就可以鉴别金戒指的真伪，可以完成鉴别金戒指的真伪．
③用天平测量铜球的质量，用量筒和水测量体积，用密度公式计算密度，然后和铜的密度比较，可以完成实验鉴定小铜球是空心的还是实心．
④取一小段铜导线，可以测它的质量、体积，算出它的密度，但无法测铜导线的直径，所以，无法得出它的长度，故不能完成测定一捆铜导线的长度的实验．
⑤可以先用天平测量50个大头针的质量，计算出一个大头针的质量，再用天平测量一堆大头针的总质量，计算出一堆大头针的数量，故可以完成用天平称出一堆大头针的数目的实验．
综上所述，可以完成的探究是：①②③⑤，故选B．
18、D
【详解】A．根据电路图知，S、S1均闭合时，L、串联，R1短路，再断开S1时，灯泡与两电阻串联，电路中的总电阻变大，电流变小，由可知，两端的电压变小，即电压表的示数变小，故A不符合题意；
B．S、S1均闭合时，灯泡正常发光，L、串联，因串联电路中各处的电流相等，所以，根据可得，电路中的电流：
，
由可得：
，
；
再断开S1时，灯泡与两电阻串联，电压表测两端的电压，电流表测电路中的电流，因灯泡的实际功率变为原来的，所以，由可得，此时电路中的电流即电流表的示数：
，
则断开前后，电流表的示数之比：
，
故B不符合题意；
C．当S、S1均闭合时，灯泡与电阻串联，电压表测两端的电压，电流表测电路中的电流，因灯泡正常发光，所以，灯泡两端的电压为6V，功率为3W，因串联电路中总电压等于各分电压之和，所以，电源的电压：
，
故C不符合题意；
D．电路中的总电阻：
，
因串联电路中总电阻等于各分电阻之和，所以，
，
故符合题意。
19、B
【详解】A．水银是金属，能够导电，温度达到预定值时可以接通电路，煤油是绝缘体，换成煤油温度计不能工作，故A错误；
B．自动报警器的触点是在电磁继电器的控制作用下的一个开关，故B正确；
CD．温度自动报警器的原理是当温度达到90℃时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响、红灯亮，起到报警作用，电磁铁是运用电流的磁效应，故CD错误。
故选B。
20、D
【分析】（1）左图中灯泡与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据 可知灯泡实际功率的变化，由灯泡的亮暗取决于实际功率的大小可知其亮暗的变化；
（2）右图中灯泡与滑动变阻器并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时灯泡实际功率和亮暗的变化；
（3）根据串联电路的电压特点和并联电路的电压特点判断两灯泡两端的电压关系，根据可知两灯泡实际功率的关系，然后判断亮暗关系．
【详解】（1）甲图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡L1的实际功率变小，灯泡变暗；
（2）乙图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；
（3）因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，所以，L1两端的电压始终小于L2两端的电压，因两灯泡的规格相同，即电阻相等，所以，由可知，L2的实际功率始终比L1大，则L2始终比L1亮．综上可知，ABC错误、D正确．
故选D．
【点睛】
本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律、串并联电路特点的应用，关键是知道灯泡的亮暗取决于实际功率的大小．
21、C
【详解】A．容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，由焦耳定律Q=I2Rt可知，左边容器中的电阻小于右边容器中的电阻，故A错误；
BC．在装置中，容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，左边容器中的电阻与右边容器中的电阻，所以实验是为了探究电流产生的热量与电阻大小的关系，故B错误，C正确；
D．U形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩造成的，故D错误．
22、A
【详解】A．图甲所示，进气门、排气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，内能转化为机械能，为汽车提供动力，故A正确；
B．乙图中，上方的二氧化氮气体密度大，抽去玻璃板后，两瓶中的气体逐渐混合，可能是扩散现象，但也可能是重力的作用，不能表明气体间可以发生扩散现象，故B错误；
C．丙图中，两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，但分子间也存在斥力，故C错误；
D．丁图中，瓶内空气推开瓶塞，内能减少，温度降低，在这个过程中内能转化为机械能，与热机的做功冲程工作原理相同，故D错误。
故选A。
23、C
【详解】汽油机在做功冲程中，火花塞点火，混合气体剧烈燃烧，气缸内的温度、压力急剧上升，高温、高压气体推动活塞向下移动，通过连杆带动曲轴旋转，将内能转化为机械能输出。
故选C。
24、D
【详解】A．由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“”，所以由P=UI知道，灯泡的额定电流是：
IL =PL/UL=，
即电路的最大电流是0.5A，故A错误；
C．因为串联电路中各处的电流相等，当电路中的最大电流I大 =0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：
P大=UI大=4.5V×0.5A=2.25W，
故C错误；
D．由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：
RL =UL/IL=2.5V/0.5A=5Ω，
R总=（U-UL）/I大=（4.5V-2.5V）/0.5A=4Ω，
故D正确；
B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流：
I小=U/（RL+R大）=4.5V/（5Ω+20Ω）=0.18A，
则灯泡消耗的最小功率：
PL小 =I小2 RL =（0.18A）2 ×5Ω=0.162W，
故B错误．
【点睛】
本题考查的是串联电路的特点、欧姆定律及电功率公式的应用，解题的关键是正确的判断电路中的最大电流和最小电流．
25、D
【详解】如图,左侧为控制电路,当开关S闭合时,电磁铁具有磁性,向下吸引衔铁,使上端触点断开,下端触点接通,故灯不亮、电动机不转动,电铃响.对照选项可以知道D符合题意.
【点睛】
分析电磁继电器的工作情况要明确哪边儿是控制电路,再根据控制电路的通断,判断电磁铁的变化,最后确定对工作电路的影响.
26、B
【详解】A．无人的教室内开着灯不符合节约用电的原则，故A错误；
B．为了节约用电，尽量少开启电冰箱门，冰箱门打开时，耗电量增加，故B正确；
C．夏天应将空调温度调到人感觉到舒适的温度，较少电的消耗，故C错误；
D．保险丝损坏后，不能随意自行更换，且铁丝的阻值较大，不能用铁丝替换保险丝，故D错误。
故选B。
27、C
【详解】A、电动机主要把电能转化为机械能，不是利用电流热效应工作的，故A错误；
B、电风扇的主要部件是电动机，工作时把电能转化为机械能，不是利用电流热效应工作的，故B错误；
C、电饭锅工作时把电能转化为内能，利用电流的热效应工作，故C正确；
D、电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，故D错误；
故选C．
28、A
【解析】本题考查扩散现象、改变内能的方式及内能与温度的关系
【详解】A．温度是影响内能的一个因素，钢水在冷却过程中，温度降低，对外放出热量，所以内能会减小，故A说法不正确，符合题意
B．扩散是指不同物体互相接触时彼此进入对方的现象，铅片和金片长时间压在一起，切面互相渗透是扩散现象，故B说法正确，不符合题意
C．人体和热水袋接触，人体吸收热水放出的热量，即热水的内能转移给了人体，所以是通过热传递的方式改变内能。故C说法正确，不符合题意
D．陨石与大气摩擦的过程，是克服摩擦做功，将机械能转化为内能的过程，所以是通过做功来改变内能的，故D说法正确，不符合题意
29、D
【解析】发生热传递的条件是有温度差，如果两物体没发生热传递，肯定是具有相同的温度。
故选：D。
30、D
【详解】A．不接触低压带电体，不靠近高压带电体是安全用电的原则，故A法正确，不符合题意；
B．保险丝要当电路中有过大电流通过时，能快速自动熔化，切断电路。则熔点低一些材料才能减小加热的时间；电热器中是让电热丝产生较多的热量，而不能熔化，应保持通电继续工作，所以用熔点比较大的材料制作保险丝；故B正确，不符合题意；
C．家庭电路中电流过大的原因主要有两方面，一是用电器短路，二是用电器的总功率过大。所以在家庭中同时使用的大功率电器越多，用电器的总功率就越容易过大，于是就容易引发电路“跳闸”现象，故C正确，不符合题意；
D．对人体安全的电压是不高于36V，故D错误，符合题意。
故选D。
二、填空题（每空1分，共10题，20分）
31、大于 等于
【详解】[1][2]∵导体AB和BC由同种材料制成、长度相同，由图可知导体AB横截面积比BC的小，∴；∵两段导体串联，∴通过两导体的电流相等，即；∵，∴。
32、9×106 100 液化
【详解】由题意知：燃烧天然气的体积为V=0.3m3，天然气的热值为q=3.0×107J/m3，则放出的热量为Q=Vq=0.3m3×3.0×107J/m3=9×106J；而m=20kg，c水=4.2×103J/(kg•℃)，t0=20℃，则 ，解得t=100℃，浴室里有大量“白气”是由于空气中的水蒸气遇冷液化而形成的．
33、电流 焦耳
【解析】安培是电流的基本单位；
焦耳是功和各种能量的基本单位．
34、1.2A 0.3A
【解析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0∼3A，分度值为0.1A，干路电流I=1.5A，L2支路电流表A2的量程为0∼0.6A，分度值为0.02A，通过L2的电流I2=0.3A；则灯L1中的电流：。
35、2：1 2：3
【解析】解：
（1）已知电阻R1与R2的阻值之比为2：1，则R1=2R2，
开关S断开时，电阻R1、R2串联，
因串联电路中电流处处相等，
则R1与R2的电功率之比：===；
开关S断开时，电阻R1、R2串联，此时电路中的电流I===，
此时电压表测R1两端的电压，
由I=可得，电压表的示数：
U1=IR1=×R1=×2R2=；
（2）开关S闭合后，电路为R1的简单电路，电压表测电源电压，即电压表的示数为U；
所以，开关S闭合前后，电压表两次的示数之比为=．
点睛：本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．
36、1:2 2
【详解】由图像可知，当UA=3V时，IA=0.6A，IB=0.3A由可得：；；若将A.B串联接入某电源两端，根据串联电路的特点，导体两端的电压与电阻成正比，所以；当将A、B两电阻并联后接在电源两端时，总电阻 ，电源电压．
37、长度 允许通过的最大电流是1.5A
【详解】[1]滑动变阻器是靠改变接入电路中电阻线的长度来改变电路中的电阻，从而改变电路中的电流；
[2]滑动变阻器铭牌上标有“50Ω 1.5A”字样，表示了变阻器的最大阻值为50Ω，允许通过的最大电流是1.5A。
38、1kg的水温度升高(或降低)1℃，吸收(或放出)的热量是4.2×103J 4.2×103J/(kg·℃) 改变
【详解】[1][2]根据比热容的定义可以知道，水的比热容为4.2×103J/(kg·℃)，它表达的物理意义是：1kg的水每升高1℃吸收的热量为4.2×103J；将此杯水倒掉一半，水的比热容不变。
[3]水凝固成冰以后，状态改变，冰的比热容为2.1×103J/(kg·℃)，所以若水凝固成冰则比热容改变。
39、0 600 1
【详解】根据题意木箱没有在重力的作用下移动距离，因此重力对木箱并没有做功，即做功为0，
由题可知：
F=100N，s=6m，t=4s，
那么推力对木箱做的功为：
W=Fs=100N×6m=600J，
做功的功率为：
，
故答案填0；600；1．．
40、3 3×10-4
【详解】[1]物块受到的浮力：
；
[2]由可得物块的体积：
，
因为物块浸没水中，所以物体的体积：
。
三、实验题（每空1分，共2题，15分）
41、 左 C 增大 0.5
【详解】(1)[1]测量小灯泡的电功率实验中，所用小灯泡的额定电压为2.5 V，小灯泡的电阻约为10 Ω，所以小灯泡的额定电流约为
所以电流表应该选择“0.6”的接线柱；滑动变阻器滑片P向右滑动时小灯泡变亮，由串联电路的分压原理知，即P向右滑动时变阻器连入阻值变小，所以应该将变阻器右下接线柱接入电路中，如图所示：
(2)[2]为了保护电路，闭合开关S前，应将滑动变阻器的滑片P移到最大值左端。
(3)[3]因为电流表和电压表都有示数，说明电路没有断路，而灯泡不亮可能是灯泡实际功率太小，所以应该移动滑动变阻器，观察小灯泡是否发光。故选C。
(4)[4]由图象可知，当小灯泡两端的电压增大时，电流也增大，但电流增大较小，根据知，灯丝的电阻会增大。
[5]当灯泡正常发光时电压为2.5V，由图知，电流为0.2A，所以灯泡的额定功率
P额＝U额I额＝2.5V×0.2A＝0.5W
42、 B 成正比 10Ω 2A
【解析】（1）探究通过导体的电流与电压的关系，电压表测导体的电压，电流表测导体的电流，滑动变阻器的滑片P向A移动，电压表示数变大，电路中的电流变大，电阻变小，故变阻器左下接线柱连入电路中与电阻串联，如下所示：
（2）A．若电压表的量程选大了，正常情况下，电压表示数也不会为零，不符合题意；
B．电阻R0发生了短路，电压表没有示数，电流表示数较大，符合题意；
C．若滑动变阻器发生了断路，则整个电路断路，两表都没有示数，不符合题意；
D．滑动变阻器发生了短路，电压表测电源电压，电流示数较大，不符合题意；故选B；
（3）作出的I-U图象为过原点的直线，根据图象得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比；
（4）由图e，若电流表和电压表都使用小量程时，读出分别为IA=0.2A，UV=2.6V，
由欧姆定律，则R1两端电压：U1=IAR1=0.2A×8Ω=1.6V，
滑动变阻器接入电路的阻值恰为最大值的一半，
若使用的是规格是“5Ω 3A”，则U变=IAR变=0.2A×2.5Ω=0.5V，
若使用的是规格是“10Ω 2A”，则U变=IAR变=0.2A×5Ω=1V，
所以电压表不是测R1也不是测R2两端电压，
根据串联电路的电压特点：U=U1+U2，若电压表测总电压，则使用“10Ω 2A”恰好符合电压表示数为2.6V。
同理：若电流表和电压表使用大量程，读出分别为IA=1A，UV=13V，
使用变阻器使用“10Ω 2A”同样是符合电压表示数。
四、计算题（每题10分，共2题，20分）
43、（1）3.77×1011J；（2）1.344×1011J；（3）36%。
【解析】（1）13.0t烟煤如果完全燃烧放出的热量：
Q放＝mq＝13.0×103kg×2.9×107J/kg＝3.77×1011J；
（2）水吸收的热量：
Q吸＝cm水△t＝4.2×103J/（kg•℃）×4×105kg×（100℃﹣20℃）＝1.344×1011J；
（3）煤炉加热水的热效率：
η＝＝×100%≈36%。
44、（1）3W；（2）8V；（3）32Ω
【分析】（1）由图象读出灯泡正常发光时的电流，由P=UI算出小灯泡的额定功率；
（2）当开关S2闭合，S1、S3断开，L与R2串联，当滑动变阻器接入电路中的阻值为4Ω，小灯泡恰好正常发光，根据U=IR算出滑动变阻器的电压，滑动变阻器的电压加灯泡两端的电压等于电源电压；
（3）当开关S1、S2、S3都闭合时，R1、R2并联，由电功率的公式算出R1的功率；总功率减去R1的功率即为R2的功率，根据电功率的公式算出R2的电阻．
【详解】（1）由题知灯泡的额定电压为6V，由图象读出灯泡正常发光时的电流为，则小灯泡的额定功率：；
（2）当开关闭合，、断开，L与串联，当滑动变阻器接入电路中的阻值为，小灯泡恰好正常发光，则电路的电流，
滑动变阻器两端的电压：；
电源电压为：；
（3）当开关、、都闭合时，、并联，因并联电路各支路两端的电压相等，则的功率：；
因总功率等于各电阻消耗功率之和，所以的功率：；
由可得，的电阻：．
【点睛】
重点是电功率的相关计算，注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，另外把电路图读懂是关键，要清楚不同的开关闭合时电路的连接情况．
功率
≥5W
标准电压
3.7V
电池容量
10000mA·h
