2023-2024学年物理九年级第一学期期末模拟试题

这是一份2023-2024学年物理九年级第一学期期末模拟试题，共25页。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．学习质量和密度的知识后，小明同学想用天平、量筒和水完成下列实践课题，你认为能够完成的是
①测量牛奶的密度
②鉴别金戒指的真伪
③鉴定小铜球是空心的还是实心的
④测定一捆铜导线的长度
⑤测定一大堆大头针的数
A．①②B．①②③⑤C．①②④⑤D．①②③④⑤
2．下图是四冲程汽油机的剖面图，关于其四个冲程的描述错误的是( )
A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，具有明显的机械能转化为内能的过程
C．做功冲程中，燃料释放的能量绝大部分转化为机械能
D．排气冲程中，废气被排出汽缸
3．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（ ）
A．B．C．D．
4．将规格是“220V 100W”的L1和“220V 40W”的L2两盏灯，串联接入家庭电路中，则下列说法正确的是（ ）
A．L1亮一些B．如果将内部元件换成超导材料都能正常工作
C．L2的电阻是1210ΩD．总功率是140W
5．有甲、乙两个用绝缘丝线悬挂的轻质小球，如图所示。让乙球靠近甲球，在以下几种情况中，能使两球互相排斥的是
A．甲球带正电，乙球不带电B．甲、乙两球都不带电
C．甲球带正电，乙球带负电D．甲、乙两球都带负电
6．关于家庭电路和安全用电，下列说法正确的是
A．保险丝烧断一定是发生了短路
B．只有 220V 电压才能引起人触电
C．开关一定要接在零线上
D．家用电器的金属外壳一定要接地
7．小辉想探究电流通过电阻时产生的热量与哪些因素有关。他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温均为25℃的煤油，阻值为和的电阻丝、，闭合开关一段时间后，记录此时两个温度计的示数。根据上述实验，下列说法中正确的是（ ）
A．此实验探究的是电流产生的热量与电压的关系
B．此实验探究的是电流产生的热量与电流的关系
C．此实验探究的是电流产生的热量与通电时间的关系
D．此实验中用温度计示数变化的大小反映产生热量的多少
8．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则
A．两灯一样亮B．L1比L2 暗C．L1比L2亮D．两灯都能正常发光

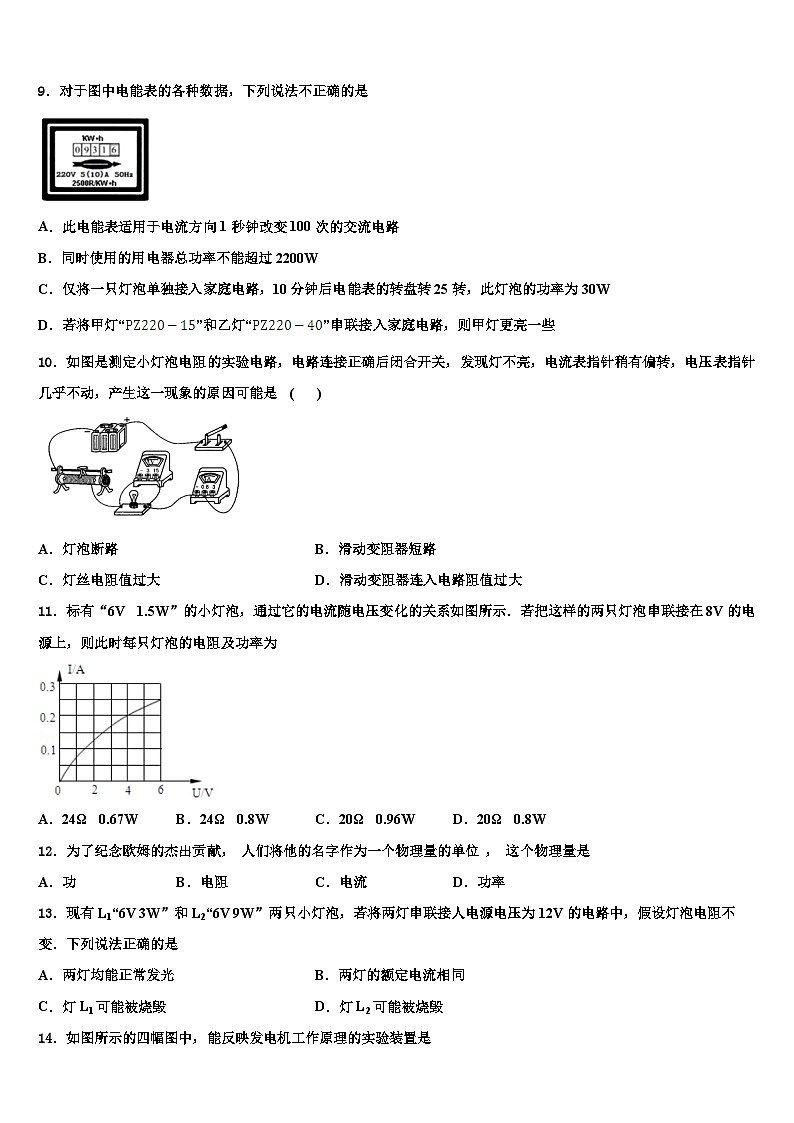

9．对于图中电能表的各种数据，下列说法不正确的是
A．此电能表适用于电流方向1秒钟改变100次的交流电路
B．同时使用的用电器总功率不能超过2200W
C．仅将一只灯泡单独接入家庭电路，10分钟后电能表的转盘转25转，此灯泡的功率为30W
D．若将甲灯“”和乙灯“”串联接入家庭电路，则甲灯更亮一些
10．如图是测定小灯泡电阻的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是 ( )
A．灯泡断路B．滑动变阻器短路
C．灯丝电阻值过大D．滑动变阻器连入电路阻值过大
11．标有“6V 1.5W”的小灯泡，通过它的电流随电压变化的关系如图所示．若把这样的两只灯泡串联接在8V的电源上，则此时每只灯泡的电阻及功率为
A．24Ω 0.67WB．24Ω 0.8WC．20Ω 0.96WD．20Ω 0.8W
12．为了纪念欧姆的杰出贡献， 人们将他的名字作为一个物理量的单位 ， 这个物理量是
A．功B．电阻C．电流D．功率
13．现有L1“6V 3W”和L2“6V 9W”两只小灯泡，若将两灯串联接人电源电压为12V的电路中，假设灯泡电阻不变．下列说法正确的是
A．两灯均能正常发光B．两灯的额定电流相同
C．灯L1可能被烧毁D．灯L2可能被烧毁
14．如图所示的四幅图中，能反映发电机工作原理的实验装置是
A．
B．
C．
D．
15．灯泡L1、L2分别标有“10V 10W”和“9V 5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（ ）
A．10VB．9VC．15VD．19V
16．某家用电能表的有关参数如图所示，下列说法错误的是
A．该电能表的读数为9558.7kW•hB．该电能表工作时电流不能超过5A
C．该电能表每小时最多转3000rD．该电能表上用电器的总功率不能超过1.1kW
17．如图，小磁针处于静止状态，则关于甲、乙两磁极及磁感线方向的判断正确的是（ ）
A．甲是N极，乙是S极，磁感线从甲出发
B．甲是S极，乙是N极，磁感线从甲出发
C．甲是S极，乙是S极，磁感线进入甲、乙
D．甲是N极，乙是N极，磁感线从甲、乙出发
18．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
D．通电一段时间后，左侧U形管中液面的高度差比右侧的大
19．法国科学家阿尔贝费尔和德国彼得格林贝格尔由于发现了巨磁电阻（CMR） 效应，荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图，实验发现，闭合S1、S2后，当滑片P向左滑动的过程中，指示灯明显变亮，则下列说法正确的是（ ）
A．电磁铁右端为N板
B．滑片P向右滑动过程中电磁铁的磁性增强
C．巨磁电阻的阻值随磁场的减弱而明显增大
D．巨磁电阻相当于一个定值电阻
20．如图为四冲程内燃机工作的全过程，其中实现内能转化为机械能的是（ ）
A．B．C．D．
21．图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．8V 2VB．10V 2VC．2V 8VD．2V 10V
22．下列说法正确的是
A．甲轻质小球与丝绸摩擦过的玻璃棒相互吸引，则甲一定带负电
B．根据公式可知，导体的电阻与其两端电压成正比，与通过它的电流成反比
C．电路两端有电压，电路中就一定有电流
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是并联的
23．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A．B．
C．D．
24．初始温度、质量都相同的铁块和铜块（c铁＞c铜），吸收相同的热量后相接触。则（ ）
A．内能从铜块转移到铁块B．温度从铁块转移到铜块
C．温度从铜块转移到铁块D．两者间没有发生热传递
25．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门位置做出判断，其正确的工作顺序是
A．甲丁乙丙B．乙丙丁甲C．丙甲乙丁D．丁甲丙乙
26．如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是
A．L1短路B．L1断路C．L2短路D．L2断路
27．如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中
A．灯泡L的亮度不变B．R2两端的电压变大
C．电流表A1的示数变大D．A2电流表的示数变大
28．如图所示，电源电压恒为5V，电压表的量程为“0～3V”，电流表的量程为“0～0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样．闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑动变阻器的电阻允许调节的范围是0～20Ω
B．电流表示数的变化范围是0.1～0.6A
C．电压表示数的变化范围是1V～3V
D．灯泡的最小功率是1W
29．如图所示的四种情景中，属于重力势能转化为动能的是
A．（a）图运动员把弯弓拉开将箭射出
B．（b）图跳伞运动员匀速下落
C．（c）图跳水运动员从空中下落
D．（d）图运动员骑自行车冲向坡顶
30．如图所示的四种物品中,通常情况下属于导体的是
A．橡胶棒
B．塑料梳子
C．钢制饭勺
D．木制筷子
二、填空题（每空1分，共10题，20分）
31．将长度相同，横截面积不同的同种金属棒AB和CD按两种方式连接如图，甲图中AB和CD两端电压分别为UAB和UCD，则UAB______UCD；乙图中AB和CD中的电流分别为IAB和ICD，则IAB______ICD。（均选填“大于”、“等于”或“小于”）
32．汽油机一个工作循环的四个冲程按顺序依次是：吸气冲程、__、做功冲程、排气冲程，汽油机是汽车的“心脏”，气缸外面有“水套”，汽车行驶时水的温度会升高，水的内能会增大，这是通过___的方式改变水的内能．
33．如图所示，电阻R1的阻值为10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A，则10s内电流通过R1所做的功为_________J，电阻R2消耗的功率为_______W。
34．如图所示，电能表的示数为________kW·h，观察此表，你能得到哪些信息？请写出两条：
①________________________；②_______________________。
35．如图所示，将一张卡片对折，在开口的一边剪两刀，然后将橡皮筋套在开口边，就做成了一个会“跳”的卡片.将卡片反过来，用手压平在桌面上，使橡皮筋伸长，迅速松开手，会看到卡片__________，这一现象说明：发生弹性形变的橡皮筋具有__________能，对卡片做功.卡片在上升过程中，重力势能将_____________（选填“增大”“减小”或“不变”）.
36．材料、长度相同的两个电阻R1与R2，若横截面积S1＞S2，则R1______ R2（填“＞”“＝”“＜”），若加在R1两端的电压改变时，它的电阻将_______（填“改变”“不变”）。
37．如图所示自动测定油箱内油量的装置。油量表是由________表改装的，当油量越多时，R接入电路中的电阻将_______（选填“变大”、“变小”或“不变”）。
38．如果通过某定值电阻的电流从1A升高到2A，加在该电阻两端的电压变化了5V，则该电阻的阻值为_____Ω，该电阻消耗的电功率变化了_____W。
39．如图所示为分别测量小灯泡L和定值电阻R后得到的I-U关系图线．由图可知，随着电压的升高，L的阻值逐渐变_____，R的阻值为_____Ω．
40．在图所示的电路中，闭合开关S灯L不亮，电压表V有示数．已知电路中各处均接触良好，除L和用电器R外，其余元件中各处均完好．为确定故障小明和小华各自进行探究，小明将一个电流表正确串联在电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是_____；若电流表无示数，说明故障是_____．小华将图中的电压表V拆下再正确并联在灯L两端，他_____ （填“能”或“不能”）查出故障．
三、实验题（每空1分，共2题，15分）
41．利用图甲进行“测量未知电阻”的实验：
(1)连接电路时，应将开关_____。
(2)电路检查无误后，闭合开关，改变电阻Rx两端的电压，进行了三次测量。其中某次实验中电压表示数如图乙所示，电压表读数为_____V，此时电流表的示数为0.5A，则电阻Rx的阻值是_____Ω。
(3)将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得的小灯泡的电阻相差比较大，原因可能是_____。
42．小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸 泡着一段金属丝，烧瓶 A 中的金属丝是铜丝，电阻比较小，烧瓶 B 中的金属丝是镍铬合金丝，电 阻比较大。两瓶煤油中温度计可以显示煤油的温度。
(1)小红问小明：“打开水龙头就可以得到水，干嘛不用水代替煤油？”对于这个问题，小明与他 的同学给出了下列四种答案，你认为最合理的是_______。
A．因为煤油有颜色便于观察 B．因为煤油有比较大的热值
C．因为煤油有比较小的密度 D．因为煤油有比较小的比热容
(2)小红把实验装置作了一些改动：在相同的烧瓶 A、B 中装满煤油，用细玻璃管代替温度计做 实验，当煤油温度上升时，会看到细玻璃管内的液面明显上升。下列实验中也用到这种思想和方法 的是_______。
A．探究平面镜成像的特点时，用蜡烛确定蜡烛像的位置
B．将乒乓球靠近发声的音叉，通过乒乓球被弹开显示音叉在振动
C．探究压力对滑动摩擦力的影响时，保持接触面的粗糙程度等因素不变
D．探究物质的吸热能力时，选取相同质量的水和食用油
四、计算题（每题10分，共2题，20分）
43．多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。（＝1×103kg/m3，＝4.2×103J/（kg•℃），g＝10N/kg）
(1)求R1的阻值。
(2)养生壶处于低温档工作时，求电路中的电流大小。
(3)在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
44．如图所示，标有“2.5V”字样的小灯泡与一个定值电阻R和串联，接在电压为4.5V的电源上，小灯泡恰能正常工作，且小灯泡此时的电阻是12.5Ω．通过计算回答：
（1）小灯泡的额定电流是多少安？
（2）定值电阻R的阻值是多少欧？
（3）该电路工作10s，电流通过定值电阻做的功是多少焦？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】①用天平测量牛奶质量，再用量筒测量牛奶的体积，最后用密度公式可以计算密度，故可以完成测量牛奶的密度．
②用天平测量戒指的质量，用量筒和水测量戒指的体积，用密度公式计算密度，再与金属金的密度比较，就可以鉴别金戒指的真伪，可以完成鉴别金戒指的真伪．
③用天平测量铜球的质量，用量筒和水测量体积，用密度公式计算密度，然后和铜的密度比较，可以完成实验鉴定小铜球是空心的还是实心．
④取一小段铜导线，可以测它的质量、体积，算出它的密度，但无法测铜导线的直径，所以，无法得出它的长度，故不能完成测定一捆铜导线的长度的实验．
⑤可以先用天平测量50个大头针的质量，计算出一个大头针的质量，再用天平测量一堆大头针的总质量，计算出一堆大头针的数量，故可以完成用天平称出一堆大头针的数目的实验．
综上所述，可以完成的探究是：①②③⑤，故选B．
2、C
【详解】A．汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A正确，不符合题意；
B．在压缩冲程中，进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，此过程是机械能转化为内能的过程，故B正确，不符合题意；
C．在做功冲程中，燃料燃烧释放的内能大部分需要克服摩擦、发生热传递而散失，只有一少部分转化为机械能，故C错误，符合题意；
D．在排气冲程中，进气门关闭、排气门打开，活塞向上运动，把废气排出汽缸，故D正确，，不符合题意。
3、A
【详解】滑动变阻器的接法的原则是一上一下，并且在闭合开关前，滑动变阻器的滑片应该调至最大阻值处，由图知道，B图没有把滑片调至最大阻值处，CD图是把滑片调至最小阻值处，只有A符合要求．
4、C
【详解】AC．由电功率公式得
亮灯串联，电流相等，L1电阻更小，分得的电压更少，实际功率更小，所以L1暗一些，故A错误，C正确；
B．白炽灯是利用电流的热效应工作，若换成超导体，白炽灯灯丝电阻为零，白炽灯将无法工作，故B错误；
D．电路的总功率为
故D错误。
故选C。
5、D
【解析】由题知，甲、乙为两个轻质小球；
A. 若甲球带正电，乙球不带电，因带电体具有吸引轻小物体的性质，所以两球应相互吸引；故A错误；
B. 若甲、乙两球都不带电，则两球既不吸引也不排斥；故B错误；
C. 若甲球带正电，乙球带负电，因异种电荷相互吸引，所以两球应相互吸引；故C错误；
D. 若甲、乙两球都带负电，因同种电荷相互排斥，所以两球应相互排斥；故D正确；
故选：D。
6、D
【详解】A．保险丝烧断的原因有两个：发生短路；家用电器的总功率过大，说法错误；
B．安全电压为不高于 36V，说法错误；
C．开关要接在电灯和火线之间，说法错误；
D．家用电器的金属外壳一定要接地，目的是防止触电，说法正确．
7、D
【详解】ABC．从图中可以看到，这是一个串联电路，电路中的电流处处相等，开关闭合后，同时加热，通电时间相同，电阻不同，所以探究的是电流产生的热量与电阻的关系，A、B、C错误；
D．电流流过电阻丝做功，消耗的电能转化为内能，产生的热量被煤油吸收，煤油吸收热量然后温度升高，所以此实验中用温度计示数变化的大小反映产生热量的多少，D正确。
故选D。
8、B
【分析】灯泡的亮暗取决于实际功率的大小，根据公式R=求出电阻的大小；再根据串联电路的电流特点和P=I2R可知两灯泡实际功率的关系．
【详解】灯泡L1电阻R1===6Ω，
灯泡L2电阻R2= ==12Ω；
因为R1故选B.
9、C
【解析】A、频率为50HZ的交变电流,周期T=0.02s,一个周期内电流方向改变2次,所以在1s时间内电流方向改变100次,所以A选项是正确的;
B、同时使用的用电器总功率,所以B选项是正确的,
C、电表的转盘在10分钟内消耗的电能
该灯泡的电功率：.故C错误;
D、灯泡甲的电阻为:，
灯泡的电阻为: ,所以R甲>R乙;因为两灯串联中电路中,电流相等,根据可以知道,实际功率与电阻成正比,所以,即L甲消耗的功率大.因为灯泡的亮暗取决于实际功率的大小,所以甲灯最亮.所以D选项是正确的.
所以选C选项
【点睛】
交流电完成一次周期性变化需要的时间叫周期,单位时间内完成周期性变化的次数叫频率;已知电能表的额定电压和标定电流,根据公式可求电路的最大功率;首先根据每个灯的额定电压和额定功率求出各自的电阻大小,因为两灯串联在电路中,电流相等,可以根据比较出实际功率的大小即可得出结论.
10、D
【详解】A．如果灯泡断路，电压表就串联入电路中，由于电压表的电阻很大，电压表示数应接近于电源电压，故A不符合题意;
B．如果滑动变阻器短路，电路中电流将会很大，故B不符合题意；
C．小灯泡的灯丝电阻大约10欧姆左右，灯丝电阻值不可能过大，故C不符合题意；
D．滑动变阻器连入电路阻值过大，电路中电流很小，电压表示数很小，故D符合题意。
11、D
【解析】因为两只灯泡串联且规格相同，
所以它们的电流和电阻都相同，即这两只灯泡两端分得的电压都相同，
因此两只灯泡串联接在8V的电源两端时，每只灯泡两端的电压都为U＝4V；
由图象可知，当U＝4V时，I＝0.2A，
故小灯泡的电阻为：，
小灯泡的实际电功率：P＝UI＝4V×0.2A＝0.8W．
故选D．
12、B
【解析】通过导体的电流，与导体两端电压成正比，与导体的电阻成反比。这一规律最早是德国物理学家欧姆总结发现的，被后人命名为欧姆定律。物理学为纪念欧姆做出的杰出贡献，以他的名字命名为电阻的基本单位。
故选B。
13、C
【详解】B．由P=UI知道，两灯泡的额定电流分别是：I1=P1/U1=3W/6V=0.5A，I2=P2/U2=9W/6V=1.5A，由此可知，两灯额定电流不相同，故B错误；
A．由I=U/R知道，两灯泡的电阻分别是：R1=U1/I1=6V/0.5A=12Ω，R2=U2/I2=6V/1.5A=4Ω，两盏灯串联后接在电压为8V的电源上时，通过的电流I=U实/（R1+R2）=12V/（12Ω+4Ω）=0.75A，故两灯均不能正常发光，故A错误；
C．由于0.75A>0.5A，灯L1的实际功率大于额定功率，所以灯L1可能被烧毁，故C正确；
D．由于0.75A<1.5A，所以，灯L2的实际功率小于额定功率，故灯L2不可能被烧毁，故D错误．
14、A
【详解】发电机利用电磁感应原理．
A．演示导体切割磁感线运动时产生电流，即电磁感应现象，符合题意．
B．奥斯特实验，即电流的磁效应，不符合题意；
C．探究电磁铁磁性强弱的实验，不符合题意；
D．演示磁场对通电导线的作用力，不符合题意；
故选A。
【点睛】
注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。
15、C
【详解】串联电路的电流处处相等。L1的额定电流
I1=P/U=10W/10V=1A
L2的额定电流
I2=P/U=5.4W/9V=0.6A
因此电路中允许最大电流为0.6A。
R1=U1/I1=10V/1A=10Ω
R2=U2/I2=9V/0.6A=15 Ω
则电路中的总电压
U总=I(R1+R2)=0.6×（10 Ω+15Ω）=15V
故选C。
【点睛】
功率 欧姆定律 串联电流特点
16、C
【详解】A．电能表的表盘上最后一位是小数，由图可知，该电能表的读数为9558.7kW•h，故A正确，不符合题意；
BD．电能表的表盘上，“220V”是指电能表的工作电压，“5A”是指平时工作允许通过的最大电流，该电能表上用电器的最大总功率：
P=UI=220V×5A=1100W=1.1kW，
故BD正确，不符合题意；
C．电能表上“3000r/kW⋅h”表示电能表所接的电路每消耗1kW⋅h的电能，电能表的转盘转3000r，1h消耗的最多电能：
W=Pt=1.1kW×1h=1.1kW⋅h，
该电能表的转盘每小时最多转数：
n=3000r/kW⋅h×1.1kW⋅h=3300r，
故C错误，符合题意。
17、C
【详解】由图可知，这两个磁极都对小磁针的N极吸引，所以甲乙是同名磁极，又因为小磁针的N极向上，因此这两个磁极都是S极，则磁感线都是进甲、乙，故选C。
18、D
【解析】A．从图中可以看到，电流流到右边的透明容器时，会分成两部分电流，一部分往上流，另一部分往下流，那么流过两个透明容器的电阻丝的电流是不同的，电阻是一样，通电时间相同，则这实验装置是为了探究电流产生的热量与电流的关系，A错误；
B．将左边容器中的电阻丝换成的电阻丝后，那么两个透明容器中的电阻不同，电流也不同，这是不能探究电流产生的热量与电阻的关系，B错误；
C．该实验装置是利用U形管中气体的热胀冷缩来反映电阻丝放出热量的多少，不是液体的热胀冷缩，气体的热胀冷缩会导致U形管中液体的高度变化，C错误；
D．该实验装置里面两个透明容器电阻相同，同时通电，同时断电，通电时间相同，但是电流大小不同，根据可知，左边的透明容器里电流较大，那么产生的热量也较大，则左侧U形管中液面的高度差比右侧的大，D正确。
19、C
【详解】A．电流从电磁铁的右端流入，左端流出，利用安培定则判断电磁铁的左端为N极、右端为S极，故A错误；
B．滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，由I=可知电路中的电流变小，通电螺线管的磁性减弱，故B错误；
C．当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，由I=可知电路中的电流变大，通电螺线管的磁性增强，右边电路中的指示灯明显变亮，则说明右边电路的电流变大了，巨磁电阻的阻值变小了，即巨磁电阻的阻值随磁场的增强而减小，反之巨磁电阻的阻值随磁场的减弱而明显增大，故C正确；
D．巨磁电阻的阻值随着磁场的强弱而变化，不是定值电阻，故D错误。
故选C。
20、C
【详解】
A．进气门打开，排气门关闭，活塞向下运动，所以此冲程为吸气冲程，无能量转化，不符合题意；
B．两个气门都关闭，活塞向上运动，所以此冲程为压缩冲程，机械能转化为内能，不符合题意；
C．两个气门都关闭，活塞向下运动，所以此冲程为做功冲程，内能转化为机械能，符合题意；
D．进气门关闭，排气门打开，活塞向上运动，所以此冲程为排气冲程，无能量转化，不符合题意。
故选C。
21、A
【详解】由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；
电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；
电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；
则电阻R2两端的电压U2=UV2=2V，由串联电路特点知，电阻R1两端的电压U1=UV1﹣UV2=10V﹣2V=8V．
22、D
【解析】A、甲轻质小球与带正电的玻璃棒相互吸引，甲可能带负电荷，也可能不带电，故A错误；
B、电阻是导体对电流的阻碍作用，是导体本身的一种特性，其大小与导体的材料、长度、横截面积、温度有关；而与导体两端有无电压、电压高低，导体中有无电流、电流大小无关，故B错误；
C、电路中有电压且电路是通路，电路中才有电流，故C错误；
D、路灯是并联的，晚上同时亮，早晨同时灭是有一个总开关来控制的。如果各路灯是串联的，各路灯不能正常工作，并且有一盏灯损坏，其它灯将都不能工作，故D正确。
故选：D。
23、C
【解析】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，故A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意；
24、A
【分析】由放热计算公式可知，质量相同的不同物质，放出相同的热量，比热容大的温度变化慢，比热容小的温度变化快；温度不同的两个物体相互接触时，内能可以从高温物体转移到低温物体；解决此题的关键是知道发生热传递的条件是有温度差，热量会从高温物体传向低温物体；质量相同的不同物质，吸收或放出相同的热量，比热容大的物体温度变化小；变化相同的温度，比热容大的物体吸收或放出的热量多。
【详解】质量相同的铁块和铜块，因为铜的比热容小于铁的比热容，吸收相同的热量后，由可知，铜块的温度升高的快；因为铁块和铜块的初温相同，吸收相同的热量后，铜块升高的温度更大，所以铜块的末温更高，则相接触时，内能将从温度高的铜块转移到温度低的铁块，则A正确；
故选A。
25、D
【详解】甲图中两个气门都关闭，活塞向上运动，因此是压缩冲程．乙图中进气门关闭，排气门打开，活塞向上运动，因此排气冲程；丙图中两个气门都关闭，活塞向下运动，因此是做功冲程；丁图中进气门打开，排气门关闭，因此是吸气冲程．
【点睛】
四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，根据两个气门的开关、活塞的运动方向可以确定每个冲程，从而排列出正确的顺序．
26、B
【分析】闭合开关，灯泡不亮，原因有两个：短路或断路；又因为两灯都不亮，不可能是一灯短路，只能是断路。
【详解】A．如果L1短路不能发光，L2能够发光，电压表测量电源电压有示数，则A不符合题意；
B．如果L1断路不能发光，L2断路不发光，电压表断路无示数，则B符合题意；
C．如果L2短路不能发光，L1能够发光，电压表相当于与导线并联无示数，则C不符合题意；
D．如果L2断路不能发光，L1也是断路不能发光，电压表测量电源电压有示数，则D不符合题意。
27、A
【解析】由图可知，闭合两只开关，定值电阻R2被短路，滑动变阻器R1与灯泡L并联，电流表A1测量干路电流，A2测量通过灯泡的电流；当滑动变阻器滑片向上滑动时，滑动变阻器接入电路电阻增大；
A、由于并联电路各支路用电器工作过程互不影响，所以滑片滑动时，灯泡亮度不变，故A正确；
B、由于R2被短路，所以R2两端的电压为0，故B错误；
C、灯泡电阻不变，滑动变阻器接入电路电阻增大，所以总电阻增大；由于电源电压不变，总电阻增大，由I=可知干路电流减小，即电流表A1的示数变小，故C错误；
D、电流表A2测量通过灯泡的电流，由于灯泡电阻和两端电压不变，由I=可知通过灯泡的电流不变，即电流表A2的示数不变，故D错误。
28、C
【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P=UI可得，灯的额定电流：
，
由得，灯泡的电阻：
，
由于电压表的量程为0～3V，电流表的量程为0～0.6A，则灯泡两端的最大电压为3V，则通过灯泡的最大电流：
I最大=IL额=0.6A；
【详解】A．由得，电路中的最小总电阻：
，
由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：
R滑最小=R最小-RL=8.3Ω-5Ω=3.3Ω，
因为滑动变阻器的规格为“20Ω lA”，所以滑动变阻器的电阻允许调节的范围是3.3Ω～20Ω，故A错误；
B．电路中的最大总电阻：
R最大=RL+R=20Ω+5Ω=25Ω；
则电路中的最小电流：
，
所以电流表示数的变化范围是0.2～0.6A，故B错误；
C．灯泡两端的最小电压为：
UL最小=I最小RL=0.2A×5Ω=1V；
所以电压表示数的变化范围是1V～3V，故C正确；
D．此时灯泡的功率最小为：
PL最小=I最小2RL=(0.2A)2×5Ω=0.2W，
故D错误；
故选C。
29、C
【详解】运动员把弯弓拉开将箭射出，是弹性势能转化为动能的过程．A不符合题意．
跳伞运动员匀速下落，质量不变，速度不变，动能不变，高度变小，重力势能减小，总机械能减小．B不合题意．
跳水运动员从空中下落，质量不变，速度增大，动能增大，高度减小，重力势能减小，此过程中，重力势能转化为动能．C符合题意．
运动员骑自行车冲向坡顶，运动员和自行车的质量不变，速度减小，动能减小，高度增大，重力势能增大，此过程中，动能转化为重力势能．D不符合题意．
30、C
【详解】在通常情况下橡胶棒、塑料梳子、木制筷子都是绝缘体，钢制饭勺是导体。故选C。
二、填空题（每空1分，共10题，20分）
31、大于 小于
【详解】[1]AB和CD金属棒是同种材料，且长度相同，CD横截面积较大，则其电阻较小；甲图中二者串联，通过的电流相同，由可知，AB和CD两端电压分别为UAB和UCD关系为UAB大于UCD。
[2]乙图中AB和CD并联，两端电压相同，由可知IAB小于ICD。
32、压缩冲程 热传递
【解析】试题分析：（1）汽油机的一个工作循环有四个冲程，即吸气冲程、压缩冲程、做功冲程、排气冲程；压将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；（2）改变内能的方式有做功和热传递，热传递是能量的转移过程，做功是能量的转化过程，两种方式是等效的．汽油机的一个工作循环是由吸气、压缩、做功、排气四个冲程组成，在压缩冲程中，气体的温度升高，这是通过做功的方式把机械能转化为内能；气缸外有一个水套，气缸被水包围着，水从气缸吸收热量，温度升高，水的内能会增大，这是通过热传递的方式改变水的内能．故答案为压缩冲程；热传递．
考点：内燃机的四个冲程；热传递改变物体内能．
33、9 0.6
【详解】由电路图可知，R1、R2并联，电流表A1测R1支路的电流，电流表A测干路电流；
[1]因并联电路中各支路两端的电压相等，所以，由可得，电源的电压：
，
则10s内电流通过R1所做的功：
；
[2]因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：
，
电阻R2消耗的功率：
。
34、751.8 电能表接在220V的电路中使用 每消耗1kW·h的电能，表盘转2500转
【详解】[1][2]电能表读数为751.8kW·h。
[3]由表盘上的数据我们可知：电能表接在220V的电路中使用；每消耗1kW·h的电能，表盘转2500转。
35、跳起 弹性势 增大
【详解】[1]将图中的卡片反过来，用手把它压平在桌面上，使橡皮筋伸长，迅速松开手，观察到的实验现象是卡片会跳起来；
[2]当压平在桌面上时，橡皮筋伸长，发生弹性形变，具有了弹性势能，在橡皮筋恢复原状的过程中，对卡片做功；
[3]卡片在上升过程中，质量不变，高度不断增加，重力势能不断增大。
36、＜ 不变
【解析】由电阻定律可知，导体的电阻与导体长度成正比，与横截面积成反比；故材料相同，长度相同的两段导体，横截面积大的电阻小，由于S1＞S2，则R137、电流 变小
【详解】[1][2]由图可知油量表串联在电路中，因此是由电流表改装成的；当油量越多时，浮标上移会导致滑动变阻器的滑片下移，接入电路中的电阻变小。
38、5 15
【详解】[1]定值电阻的阻值不变，当通过某定值电阻的电流从1A升高到2A时，由欧姆定律可得，加在该电阻两端的电压变化量
则该电阻两端电压的变化量解得
[2]该电阻消耗的电功率变化量
39、大 10
【详解】由图象可知，随着电压的升高，电压与电流的比增大，即L的阻值逐渐变大。
R的阻值为：．
40、L短路 R断路 不能
【解析】将电流表正确串联在电路中，闭合开关．如果电流表有示数，说明电路是通路，灯泡不亮的原因是灯座处短路；如果电流表无示数，说明电路断路，灯泡不亮的原因是R被断路．
将电压表正确并联在灯L两端，闭合开关．如果灯泡短路，电压表相当于与导线并联，示数为零；如果电阻R断路，电压表无示数．小华将图中的电压表 V拆下再正确并联在灯 L 两端，他不能查找出电路的故障
三、实验题（每空1分，共2题，15分）
41、断开 2.5 5 灯丝电阻会随温度的变化而变化
【解析】(1)[1]为保护电路元件的安全，连接电路时开关应该断开；
(2)[2]由图乙知，电压表的量程为0～3V，分度值为0.1V，示数为2.5V；
[3]根据欧姆定律，电阻Rx的阻值是
；
(3)[4]将电阻RX换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是电阻大小还跟温度有关，灯丝电阻会随温度的变化而变化。
42、D B
【详解】(1)[1]因为煤油的比热容比水的小，相同质量的煤油和水比较，吸收相同的热量，煤油温度升高的多，用煤油做实验效果更明显；故选D；
(2)[2]本题通过液面高度的上升来反映温度的变化，采用了转换法，转换法常用来演示一些不易观察的现象。
A．探究平面镜成像的特点时，用蜡烛确定蜡烛像的位置，应用了等效替代法，故A不符合题意；
B．将乒乓球靠近发声的音叉，通过乒乓球被弹开显示音叉在振动，采用了转换法，故B符合题意；
C．探究压力对滑动摩擦力的影响时，保持接触面的粗糙程度等因素不变，采用了控制变量法，故C不符合题意；
D．探究物质的吸热能力时，选取相同质量的水和食用油，采用了控制变量法，故D不符合题意。
四、计算题（每题10分，共2题，20分）
43、 (1) 88Ω；(2) 1.25A；(3) 3.696×105J，420s。
【详解】(1)当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由可知，总功率最大，所以此状态为高温档；当开关S1断开，S2接A时，电阻R1、R2串联，电路中的总电阻最大，由可知，总功率最小，此时为低温档；当S2接A，S1闭合时，R2被短路，只有电阻R1接入电路，养生壶处于中温档。由可知：
。
(2)由得，养生壶在低温档工作时电路中的电流为：
。
(3)由可得，水的质量：
，
水吸收的热量：
，
由和得，烧开一壶水需要的时间为：
。
答：(1)电阻R1的阻值是88Ω；
(2)养生壶处于低温档工作时电流为1.25A；
(3)水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。
44、（1）0.2A （2）10Ω （3）4J
【详解】(1)由题知，灯泡的额定电压2.5V，小灯泡正常工作时的电阻是12.5Ω，则小灯泡的额定电流：
；
(2)由图知，与灯泡串联，因串联电路的电流处处相等，所以灯泡正常发光时通过的电流：
，
因串联电路的总电压等于各部分电路两端电压之和，则两端的电压：
，
由欧姆定律可得定值电阻的阻值：
；
(3)该电路工作10s电流通过定值电阻做的功：
。
答：(1)小灯泡的额定电流是0.2A；
(2)串联在电路中的定值电阻的阻值是；
(3)该电路工作10s电流通过定值电阻做的功是4J。
项目
参数
电源电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
容积（L）
1
