2023-2024学年九年级物理第一学期期末模拟试题

这是一份2023-2024学年九年级物理第一学期期末模拟试题，共25页。试卷主要包含了考生必须保证答题卡的整洁，下列措施中使蒸发减慢的是等内容，欢迎下载使用。

1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示的电路，电源电压不变，闭合开关后，当滑片P向右移动时，下列说法正确的是（ ）
A．灯泡L变亮B．电压表示数变大
C．电路消耗的总功率变大D．电流表A1示数变小
2．（2017•南京卷）如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W。下列说法正确的是
A．小灯泡正常发光时的电阻为10Ω
B．滑动变阻器的最大阻值为20Ω
C．电源电压为8V
D．滑片P在最右端时，滑动变阻器消耗的功率为3.2W
3．如图是四冲程汽油机的结构示意图，下列有关说法正确的是（ ）
A．在一个工作循环中，活塞往复运动2次B．吸气冲程，进气门关闭，排气门打开
C．汽油机顶部有喷油嘴D．汽油机效率可达到100%
4．物理与生活密切相关，下列数据符合实际的是（ ）
A．人体的安全电压是36V
B．一节5号干电池的电压是1.5V
C．家用微波炉的功率约为80W
D．人体感觉舒适的环境温度约为37℃
5．如图所示，电源电压保持不变，R0为定值电阻，闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.5A﹣1.5A之间，电压表的示数变化范围为3V﹣6V之间，则定值电阻R0的阻值及电源电压分别为（ ）
A．3Ω，3VB．3Ω，7.5 VC．6Ω，6 VD．6Ω，9 V
6．如图甲所示，电源电压恒为21V， 灯泡L上标有“10V 5W”字样（灯丝电阻不随温度而变化），电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R的最大阻值为16Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了7. 35W，则下列判断正确的是
A．只闭合S和S1，当滑动变阻器接入电路的阻值由R1增大到4R1时，电路中的电流之比为4：1
B．只闭合S和S2，在保证电路安全的情况下，滑动变阻器R消耗的电功率范围为5.5W~4.5W
C．只闭合S和S1，当滑动变阻器接入电路的阻值分别为R1和4R1时，滑动变阻器消耗的功率之比为1：2
D．只闭合S和S1，在保证电路安全的情况下，当电阻R0消耗电功率最大时，滑动变阻器R消耗的电功率为4.5W

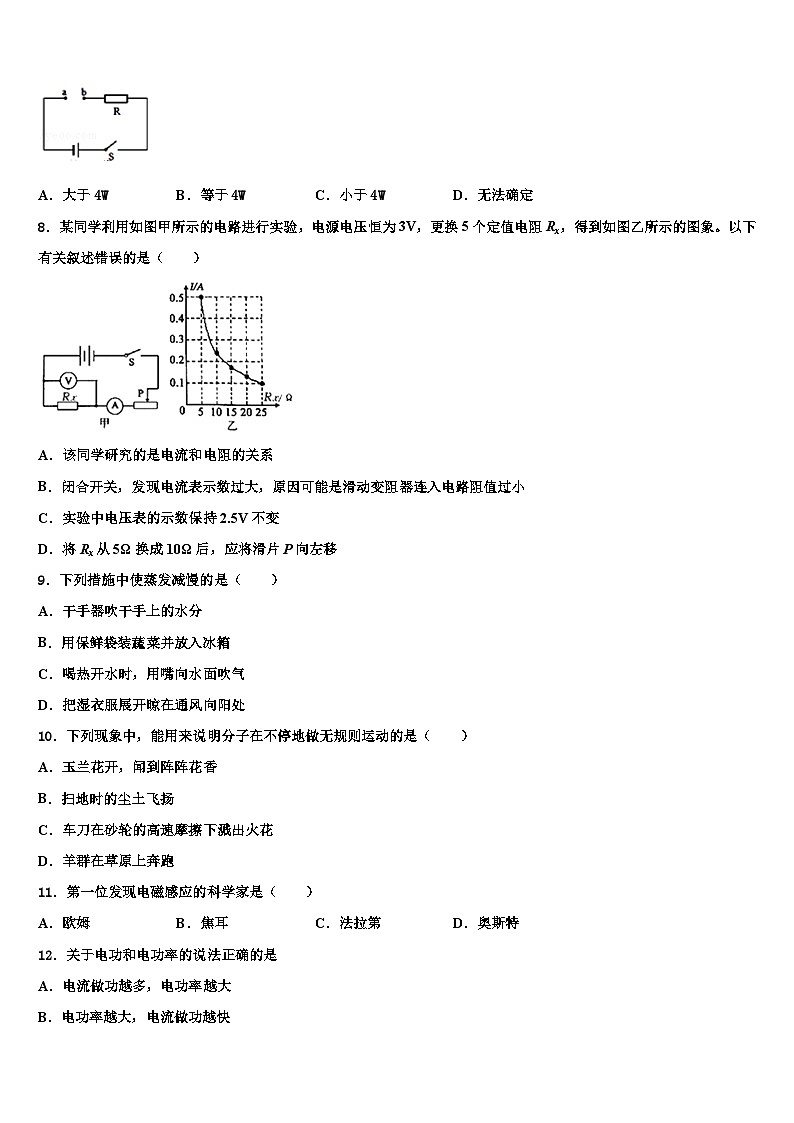

7．如图所示电路，电源电压不变，R是定值电阻将一个“6V3W”的小灯泡接在a、b两点间，小灯泡恰能正常发光：若换一个“6V4W”的小灯泡接在a、b两点间，则这个小灯泡的实际功率（ ）
A．大于4WB．等于4WC．小于4WD．无法确定
8．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（ ）
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C．实验中电压表的示数保持2.5V不变
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
9．下列措施中使蒸发减慢的是（ ）
A．干手器吹干手上的水分
B．用保鲜袋装蔬菜并放入冰箱
C．喝热开水时，用嘴向水面吹气
D．把湿衣服展开晾在通风向阳处
10．下列现象中，能用来说明分子在不停地做无规则运动的是（ ）
A．玉兰花开，闻到阵阵花香
B．扫地时的尘土飞扬
C．车刀在砂轮的高速摩擦下溅出火花
D．羊群在草原上奔跑
11．第一位发现电磁感应的科学家是（ ）
A．欧姆B．焦耳C．法拉第D．奥斯特
12．关于电功和电功率的说法正确的是
A．电流做功越多，电功率越大
B．电功率越大，电流做功越快
C．电流做功时间越短，电功率越大
D．电流做同样的功，用电时间越长，电功率越大
13．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P由中点向左滑动的过程中，下列判断正确的是（）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数变小
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数变大
14． “便利贴”的背面有粘性，可方便地贴在课本上，其利用的物理知识是（ ）
A．分子间有引力B．分子是运动的
C．分子间有斥力D．分子间有间隙
15．下列符合安全用电原则的是（ ）
A．低于220V的电压对人体是安全的
B．家庭中的空气开关跳闸后，直接合上空气开关就可以了
C．使用测电笔时手要接触笔尾的金属体
D．只有当人体接触带电体时，才可能发生触电事故
16．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,这样的设计主要考虑下列哪一因素
A．使插头的造型更美观B．插入插座中可更稳固
C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地
17．甲、乙两个用电器的电压之比为2∶1，电流之比为1∶2，通电时间之比为5∶4，则两个用电器消耗的电能之比为（ ）
A．4∶5B．5∶1C．5∶4D．5∶8
18．下列做法中，符合安全用电规范的是 （ ）
A．控制灯泡的开关应接在灯泡和火线之间
B．在高压线附近的空地上放风筝
C．发现有人触电后，立即用手把触电人拉离电源
D．家用电器外壳不用接地
19．现如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是
A．B．
C．D．
20．在国际单位制中，电功的单位是
A．伏特(v)B．欧姆(Ω)C．焦耳(J)D．安培(A)
21．如图所示，放在水平地面上的均匀正方体甲、乙对地面的压力相等，若在两物体上部沿水平方向切去一定的厚度，使剩余部分的高度相等，则剩余部分对地面的压力F甲'和F乙'、压强p甲'和p乙'的关系是（ ）
A．F甲' >F乙'，p甲'>p乙'B．F甲'=F乙'，p甲'=p乙'
C．F甲'p乙'
22．估测是我们学好物理的一项基本能力，下列对生活中估测的几个物理量的数值，符合实际的是 ( )
A．你从教学楼一楼到四楼需要克服重力做的功约为600J
B．你家里房间空调正常工作时的电功率接近于1000W
C．你在家写字用台灯正常工作时通过的电流约3A
D．你家“200V 800W”的电饭锅正常工作时，煮熟一锅饭所用时间大约为4分钟
23． “遵守交通规则，做文明出行的北京人”。如图所示的交通信号灯，由红灯、黄灯和绿灯组成，红、绿信号灯每次只能亮其中一盏灯，如图所示的电路图中能实现上述要求的是
A．B．C．D．
24．最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．欧姆B．焦耳C．瓦特D．安培
25．初温和质量都相同的铜块和铁块，吸收相同的热量后，将它们相互接触（c铜A．热由铜块传给铁块B．它们之间不发生热传递
C．热由铁块传给铜块D．无一定规律
26．关于安全用电，下列做法正确的是（ ）
A．用湿布擦工作中的用电器
B．发现有人触电时，立即用手把人拉开
C．维修家用电器前要切断电源
D．在户外遇到雷雨天气时，躲在树下更安全
27．做功和热传递都能改变物体的内能，下列实例中，属于通过热传递改变物体内能的是
A．锯木板时锯条发烫 B．用火烧水时水温升高 C．双手因摩擦而发热 D．古人钻木取火
28．0.2 A的电流最可能是下列电器中哪一个的工作电流
A．家用电冰箱B．家用空调器C．普通计算器D．普通白炽灯
29．下列说法正确的是（ ）
A．由于水的比热容大，烧开水时，需要吸收更多的热量，要消耗更多的燃料
B．用打气筒给自行车轮胎打气时主要是通过克服摩擦做功增加筒内气体的内能
C．电荷移动形成电流，而且正电荷移动的方向规定为电流的方向
D．通电导体在磁场中一定会受到磁场力的作用
30．小欣同学尝到了知识归纳整理的甜头，学习物理后，对知识归纳如下，错误的是
A．AB．BC．CD．D
二、填空题（每空1分，共10题，20分）
31．农村电网改造过程中，将细导线换成粗导线．这种方法是通过增大导体的横截面积来______电阻．导体电阻不仅与导体材料和横截面积有关，还与______有关（不考虑温度对电阻的影响）．
32．电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(选填：“短路”、“断路”或“正常”)
(1)L0不亮，说明该支路_______．
(2) L0正常发光，说明该支路_______．
(3) L0发光呈暗红色，说明该支路________．
33． 如甲图所示，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过________(选填“L1”或“L2”)的电流，b电流表的读数应为_______安．
34．如图是小球在地面弹跳的频闪照片，A、B两点高度相同，小球在A点的重力势能______（选填“大于”、“小于”或“等于”） B点的重力势能，小球在A点的动能______（选填“大于”、“小于”或“等于”） B点的动能。
35．白炽灯用久了灯丝变细，灯丝电阻____________；一根电阻丝对折后接入电路中，对折后的阻值____________。（均填“变大”、“变小”或“不变”）
36．如图所示电路，开关闭合后，滑动变阻器的滑片P在a端时电压表示数与P在b端时电压表示数之比为5：3，则电阻R与滑动变阻器最大阻值之比为_____；P在a端时电流表示数与P在b端时电流表示数之比分别为_____。
37．由焦耳定律可知：电流通过导体产生的热量与_____成正比，与导体的电阻成_____，与通电时间成正比。
38．如图所示是汽油机的______冲程。一台某型号单缸四冲程汽油机的飞轮转速是1200r/min，则汽油机每分钟对外做功______次。
39．在进行英语听力测试时，各考场的有线扬声器之间连接方式是____联；电冰箱里制冷的压缩机与冷藏室的小灯泡是_____联。
40．如图所示，用动滑轮匀速提升重45N的重物，所用拉力为25N，则动滑轮的机械效率为____________________；若不计绳重和摩擦，则动滑轮的重为_____________N。
三、实验题（每空1分，共2题，15分）
41．图甲是某同学探究“导体中电流与电阻的关系”的实验电路图。电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，图乙是他根据实验数据描绘出的I﹣R关系图象。
（1）由图象可知：当电压一定时，电流与电阻成_____（选填“正比”或“反比”）。
（2）他每次控制电阻的两端电压为_____V不变。
（3）测量的五组实验数据中，滑动变阻器的最大电功率为_____W。
42．小丽利用图（乙）所给实验器材测量小灯泡在不同电压下的电功率”,已知电源电压恒为6V,小灯泡正常工作时的电压为2.5V ,电阻约为8Ω,滑动变阻器规格为“20Ω 2A" .
（1）请根据实验要求设计电路图,并画在图（甲）框内.
（________）
（2）请用笔画线代替导线,在图（乙）中完成实物电路的连接.
（________）
（3）闭合开关前,滑动变阻器的滑片应该置于__________（选填"A"或"B" ）端.
（4）连接电路后,用开关试触,灯泡不亮,电压表示数接近6V ,电流表指针几乎不动,电路中的故障是___ . （ 电路中只有一处故障）
（5）排除故障后,继续实验,闭合开关,移动滑片,当电压表的指针指在某电压值时小灯泡正常发光（请在图甲中标出相应的电压值） ,
（________）
电流表的示数如图乙所示,电流表的示数是_____A, 小灯泡的额定功率是___ W ,此时灯泡的电阻是____Ω.
（6）闭合开关,改变滑动变阻器的阻值,得到了几组电压和电流的数据并计算相应的电功率,如下表所示.
根据表,归纳小灯泡电功率变化的规律:______
用该实验装置还可以进行什么实验? ____________________。
四、计算题（每题10分，共2题，20分）
43．小峻家中有一个浴足盆，其部分铭牌信息如表格所示，图甲为浴足盆的工作电路，R1、R2均为电热丝，当开关S接a、b触点时，浴足盆的挡位不同。求：
（1）额定加热电流；
（2）R1和R2的阻值各为多少欧？
（3）在用电高峰期，小峻关闭家中其它用电器，只让浴足盆通电，使其处于加热状态1min，电能表（如图乙所示）的圆盘转了30转，则浴足盆加热的实际电功率为多少瓦？
44．如图所示，电源电压保持不变，R1=12Ω，滑动变阻器R2的最大阻值是72Ω，小灯泡L标“6V 3W”字样，忽略灯丝电阻随温度的变化，电流表的量程为0～3A，当开关S2、S3断开，S1闭合，小灯泡L恰好正常发光。求：
（1）电源电压U；
（2）当开关S1、S3断开，S2闭合，滑动变阻器R2置于中点时，小灯泡L的实际功率；
（3）当开关S1、S2、S3都闭合时，调动滑动变阻器的滑片P，在电流不超过电流表量程的情况下，滑动变阻器R2连入的最小电阻。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【解析】由电路图可知,灯泡L与滑动变阻器R并联,电流表A1测干路电流,电流表A2测L支路的电流，电压表测电源的电压．因电源的电压不变，所以，滑片移动时，电压表的示数不变，故B错误；因并联电路中各支路独立工作、互不影响，所以,滑片移动时通过L的电流和灯泡的实际功率不变,即电流表A2的示数不变、灯泡L的亮度不变，故A错误；当滑片P向右移动时，变阻器接入电路中的电阻变大，由I＝可知，通过变阻器R的电流变小，因并联电路中干路电流等于各支路电流之和，所以,干路电流变小,即电流表A1的示数变小，故D正确；由P＝UI可知，电路消耗的总功率变小，故C错误．故选D.
点睛：由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测L支路的电流，电压表测电源的电压．根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过L电流和实际功率的变化，进一步判断亮暗的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R电流的变化，根据并联电路的电流特点可知干路电流的变化，根据P＝UI可知电路消耗总功率的变化．
2、B
【详解】由电路图可知，灯泡、滑动变阻器串联连接，电压表测灯泡两端的电压，电流表测电路中的电流。
闭合开关后，当滑片P在某一端点时，根据P＝UI可知：灯泡两端的电压
＝3V；
当滑片P移至中点时，由于滑动变阻器变小，电路中的电流变大，灯泡两端的电压变大，所以此时电灯泡两端的电压
＝3V；
由于灯泡正常发光时根据P＝得：
灯泡正常发光时的电阻
＝12.5Ω，
故A错误；
当滑片P在某一端点时，滑动变阻器全部连入电路，根据串联电路电阻特点和I＝可得：电源电压
U＝IR＝3V----①,
当滑片P移至中点时，根据P＝UI可知：
电路中的电流
＝0.4A,
根据串联电路电阻特点和I＝可得：
电源电压
U＝RLR)＝0.4A(12.5ΩR)---②,
解①②可得：
R＝20Ω，
故B正确；
U＝9V，
故C错误；
当滑片P在最右端时，滑动变阻器全部连入电路，滑动变阻器消耗的功率
P＝I2R＝(0.3A)20Ω＝1.8W，
故D错误。
故选B。
3、A
【详解】A．汽油机在一个工作循环中，活塞往复运动2次，故A项正确；
B．当进气门打开，排气门关闭，活塞向下运动，吸入空气和汽油的混合气体的冲程是吸气冲程，故B项错误；
C．汽油机顶部有火花塞，柴油机顶部有喷油嘴，故C项错误；
D．热机的能量一定会损耗，所以热机效率一定低于100%，故D项错误。
故选A。
4、B
【解析】A．对人体的安全电压是不高于36V，故A不符合题意；
B．据常识可知，一节新5号干电池的电压是1.5V，故B符合题意；
C．家用微波炉的工作电流在4A左右，其功率约为：
P＝UI＝220V×4A＝880W，
故C不符合题意；
D．人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故D不符合题意。
故选B。
5、B
【详解】由图可知，两个电阻串联，电压表测量滑动变阻器的电压，电流表测量电路的电流。由题意可知，当电流表的示数增大时，电压表的示数减小。由于电源电压保持不变，则电源电压
U=0.5A×R0+6V=1.5A×R0+3V
解得：R0=3Ω
U=0.5A×R0+6V=7.5V
故选B。
6、B
【详解】AC．当只闭合S和S1时，电路为R0与R串联电路，当R接入阻值为R1时，由乙图可知此时R两端电压为U1，则此时电路电流为：
当R接入电阻为4R1时，由乙图可知R两端电压为2U1，则此时电路电流为：
则当滑动变阻器接入电路的阻值由R1增大到4R1时，电路中的电流之比为：
滑动变阻器消耗的功率之比为：
故AC错误；
B．只闭合S和S2时，电路为L与R串联电路，电压表测滑动变阻器两端电压，电流表测电路电流，由灯泡L上标有“10V 5W”字样，可求其额定电流与电阻为：

电流表量程为0~0.6A，为保证电路安全，当电路电流最大为0.5A时，灯泡两端电压最大，滑动变阻器两端电压最小，为：
当电压表示数最大时，滑动变阻器两端电压最大，为15V，设滑动变阻器两端电压为U滑，则滑动变阻器功率为：
则可知当滑动变阻器两端电压为总电压一半时功率最大，与总电压一半差值越大，功率越小，故可得滑动变阻器最大最小阻值为：
则滑动变阻器功率范围为4.5W~5.5W，故B正确；
D．只闭合S和S1，两次电压表示数之比为：
解得，由可求R0变化的功率为：
解得R0=20Ω，则在保证电路安全的情况下，电流最大为0.6A时，R0消耗功率越大，此时滑动变阻器功率为：
故D错误。
7、C
【解析】由灯泡的铭牌可知，两灯泡的额定电压相等，由
由 P的变形公式R 可知，额定功率为3W 灯泡的电阻大于额定功率为 4W灯泡的电阻，因串联电路中电阻越大分得的电压越大，所以，改接后，灯泡两端的电压变小，小于6V ，则这只灯泡消耗的功率小于4W ，即比正常发光时暗些．故选 C.
8、D
【详解】A．由题意知该同学研究的是电流和电阻的关系。A项正确；故A项不符合题意；
B．该电路为串联电路滑动变阻器的电阻越小，电路中的电流越大。B项正确；故B项不符合题意；
C．根据结合图乙得到定值电阻的电压为
。
C项正确；故C项不符合题意；
D．将Rx从5Ω换成10Ω后定值电阻上的电压增大，要保持定值电阻上的电压为不变。要增大滑动变阻器的电压，即要增大滑动变阻器的电阻，所以滑片应该右移。D项错误；故D项符合题意。
9、B
【详解】A．干手器吹干手上的水分加快了空气流动从而加快了蒸发，A不符合题意；
B．用保鲜袋装蔬菜并放入冰箱，使蔬菜和空气隔离，从而减慢了蒸发，故B符合题意；
C．喝热开水时，用嘴向水面吹气加快了空气流动从而加快了蒸发，C不符合题意；
D．把湿衣服展开晾在通风向阳处，即加快了空气流动也增大了液体的温度，这两个措施都加快了蒸发，故D不符合题意。
故选B。
10、A
【详解】组成物质的分子不停地做无规则运动，扩散现象证明了分子的无规则运动；分子很小，用肉眼直接观察不到分子，因此灰尘、车轮下脱落的炽热微粒、奔跑的羊都不是分子。
故选A。
【点睛】
11、C
【详解】英国物理学家法拉第在1831年首次发现了电磁感应现象。
故选C。
12、B
【详解】A．电流做功多，可以在很长时间内完成，即做功不一定快，其功率不一定大，故错误．
B．电功率是表示电流做功快慢的物理量，即电功率越大，做功越快，故正确．
C．电流做功用的时间越短，其电功率越大，从公式W=Pt可知，应该考虑做功的多少，故错误．
D．根据P=可知，在做功相同的条件下，用时越长，电功率越小，故错误．
13、C
【详解】分析电路图可知，闭合开关S后，R1与R2左部分串联，电流表测电路中的电流，电压表测R2左部分两端的电压。在滑片P由中点向左滑动的过程中，R2左部分接入电路中的长度减小，接入电路中的电阻减小，电路中的总电阻减小，由可得，在电压一定时，电阻减小，电路中的电流增大，电流表A示数变大。由U=IR可得，在电阻一定时，电流变大，电压变大，即R1两端的电压变大。根据串联电路分压的特点，R2两端的电压，电源电压不变，R1两端的电压变大，R2两端的电压变小，电压表V示数变小。故ABD错误，C正确。
故选C。
14、A
【详解】“便利贴”的背面有粘性，可以减小分子之间的距离，使分子间作用力变大，从而产生更大的吸引力，使“便利贴”方便地贴在课本上，利用的物理知识是分子间有引力。
故选A。
15、C
【详解】A．经验证明，只有不高于36V的电压对人体才是安全的，故A不符合题意；
B．家庭中的空气开关突然跳闸，是由于短路或总功率多大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故B不符合题意；
C．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属体，否则会造成人身触电事故，故C符合题意；
D．高压带电体只要人靠近就有触电危险，人体不接触带电体时，也有可能发生触电事故，故D不符合题意。
故选C。
16、D
【解析】插头制作的长一些，可以使用电器在与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。
故选D。
17、C
【详解】已知甲、乙两个用电器的电压之比为2∶1，电流之比为1∶2，通电时间之比为5∶4，则两电阻消耗电能之比
故选C。
18、A
【详解】A．开关要接在灯泡和火线之间，断开开关，切断火线，防止触电，故A符合题意；
B．因为高压线上是高压，在下面放风筝时可能会发生高压触电，故B不符合题意；
C．发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故C不符合题意；
D．将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D不符合题意。
故选A。
19、D
【详解】A．由电路图可知，当开关S闭合时，电路为Rx的简单电路，电流表测电路中的电流，根据欧姆定律推出电源电压的表达式；当开关S断开时两电阻串联，电流表测串联电路的电流，根据电阻的串联和欧姆定律推出电源电压的表达式，联立即可求出Rx阻值，故A不符合题意。
B．由电路图可知，当S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压;当开关S闭合时R0、Rx并联，电流表测干路电流，因通过R0的电流不变，根据并联电路的电流特点可求通过Rx的电流，再根据并联电路的电压特点和欧姆定律即可求出Rx阻值，故B不符合题意；
C．开关S闭合时， R0短路，电压表测量电源电压;开关S断开时两电阻串联，电压表测量Rx两端的电压;根据串联电路总电压等于各分电压之和，求出R0两端的电压，根据I=求出通过R0的电流，根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix=I0，根据Rx=可求出Rx电阻，故C不符合题意；
D．开关S闭合时，R0短路，电压表测量电源电压；开关S断开时，电压表测量电源电压；所以无法得到电路中电流，不能计算出Rx的值，故D符合题意。
20、C
【解析】在国际单位制中，电功的单位是焦耳，故选C。
21、A
【解析】放在水平地面上的均匀实心正方体对地面的压力相等，即甲、乙的质量相等，根据图可知甲的体积小于乙的体积，由可知，甲的密度大于乙的密度；放在水平地面上的均匀实心正方体对地面的压强
；
若在两物体上部沿水平方向切去一定的厚度，使剩余部分的高度相等，假设只将乙高出的部分截去，则乙的质量减小，因此F甲′＞F乙′；由p=ρhg可得，p甲′＞p乙′。故选A。
22、B
【详解】A．中学生的重力约500N左右，一层楼的高度在3m左右，中学生从教学楼一楼登上四楼，克服重力做的功约：
故A项不符合题意；
B．家用空调是大功率用电器，正常工作时的电功率接近于1000W，故B项符合题意；
C．写字用的台灯的电功率约20W，在正常工作时通过的电流约0.1A；故C项不符合题意；
D．“220V 800W”的电饭锅是大功率用电器，正常工作时煮熟一锅饭所用时间约为15min，故D项不符合题意；
23、C
【详解】根据红、绿信号每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可独立工作，所以两灯应并联，且各有一个开关控制，干路上没有开关，故选C。
24、B
【详解】英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系。
故选B。
25、A
【详解】铜块和铁块质量相同，吸收的热量相同，由可知，比热容大的物体，升高的温度少；因为，所以铁块升高的温度少，又因为铜块和铁块初温相同，所以铁块的末温低，铜块的末温高， 二者接触，热量将从铜块向铁块传递。
故选A。
26、C
【详解】A．湿布是容易导电的物体，用湿布擦拭正在工作的用电器，容易引起人体触电，故A错误；
B．发现有人触电时，应立即切断电源，或用绝缘棒将导线挑开，使触电者脱离电源，故B错误；
C．检查维修家用电器时，应将电源断开，以免触电，故C正确；
D．雷雨天，人如果在大树下避雨，可能造成雷击，故D错误。
故选C。
27、B
【详解】A. 锯木板时锯条发烫，是克服摩擦力做功，机械能转化为内能，属于做功改变物体的内能，故A不符合题意；B. 用火烧水时，水从火焰吸收热量水温升高，属于热传递改变物体的内能，故B符合题意；C. 双手因摩擦而发热，是克服摩擦力做功，机械能转化为内能，属于做功改变物体的内能，故C不符合题意；D. 钻木取火，是克服摩擦力做功，机械能转化为内能，属于做功改变物体的内能，故D不符合题意．故选B.
【点睛】
本题抓住改变物体内能有两种方式：做功和热传递．做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分，有传导、对流和辐射三种方式．
28、D
【解析】家用电冰箱中的电流约为1 A，空调器的电流约5 A，普通计算器的电流约0.1 mA，房间里白炽灯的电流0.2 A左右．
29、A
【详解】A．水的比热容大，在质量相同、升高相同温度时，需要吸收更多的热量，那么要消耗更多的燃料，A正确；
B．打气筒给自行车轮胎打气时，主要是通过活塞压缩气体做功，使气体的内能增加，B错误；
C．电荷的定向移动形成电流，把正电荷定向移动的方向规定为电流的方向，如果正电荷不是定向移动，那么这个方向不能规定为电流的方向，C错误；
D．通电导体的电流方向如果与磁场方向平行，那么这导体是不会受到磁场力的作用，D错误。
30、A
【解析】表格A中，发电机的能量转化是错误的，因为发电机是将机械能转化为电能的装置；表格B中，杆秤是利用杠杆原理制成的；液体温度计是利用水银热胀冷缩的性质制成的；密度计利用浮力等于重力的原理制成的，即B中都正确；表格C中，电铃是利用电流的磁效应原理；高压锅是利用大气压与沸点的关系的原理；船闸是利用连通器原理制成的，即C中都正确；表格D中，光年是长度单位；能量和功的单位都为J；机械功率没有单位，即D中都正确，综上所述，故选A。
二、填空题（每空1分，共10题，20分）
31、减小 长度
【解析】影响电阻大小的因素有：材料、长度、横截面积和温度．
【详解】当导体的材料相同、长度相同时，横截面积大的电阻小，横截面积小的电阻大，故将细导线换成粗导线，这是通过增大导体的横截面积来减小电阻；
在导体保持横截面积、材料不变时，增大长度，则它的电阻将增大；因此导体电阻不仅与导体材料和横截面积有关，还与导体的长度有关．
32、断路 短路 正常
【详解】(1)[1] L0不亮，说明该支路不能形成通路，发生了断路；
(2)[2] L0正常发光，说明检验灯两端的电压是220V，该支路发生了短路；
(3)[3] L0发光呈暗红色，说明检验灯两端的电压小于220V，该支路是正常．
【点睛】
本题考查了用检验灯检查电路的故障，根据断路、短路、正常电路表现出的现象判断．
33、L1 1.2
【解析】如图甲，电流表a与L1串联，测量L1的电流；
电流表b测量干路电流，因为并联电路的干路电流为各支路电流之和，所以b的示数应该大于a的示数，而乙图电流表a的指针偏转角度大，说明a电流表使用小量程，而b电流表使用大量程，分度值为0.1A，读数为1.2A．
34、等于 大于
【分析】根据动能和势能的相互转化可以解决此题，小球弹跳的高度会越来越低，这说明在势能和动能的转化过程中有能量的消耗，所以小球的机械能一次比一次少。
【详解】[1]小球在A点的高度和B点的高度相等，质量也没变，根据重力势能的影响因素可知：小球在A、B两点的重力势能相等。
[2]由于小球在A位置的这次弹跳要高于B位置的这次弹跳，所以，小球在A、B两位置是的机械能的大小不同，A位置的机械能大于B位置时的机械能，因此，在A、B两位置重力势能相等的情况下，A位置的动能大于B位置的动能。
35、变大 变小
【详解】[1]因为导体的电阻与长度、横截面积和材料有关，所以白炽灯用久了灯丝变细，即横截面积变小，则电阻变大；
[2]因为导体的电阻与长度、横截面积和材料有关，当同种材料的导体长度越大，横截面积越小，电阻越大，所以将一根镍铬合金丝对折后，长度变短，横截面积变大，电阻将会变小。
36、3:25:3
【解析】由电路图可知，滑动变阻器的滑片P在a端时，电路为定值电阻的简单电路，电压表测电源电压，即U＝Ua，电流表测电路中的电流Ia；
P在b端时，滑动变阻器的最大阻值和定值电阻串联，电压表测定值电阻两端的电压，即UR＝Ub，电流表测电路中的电流Ib；
根据题意可知=；所以，=；
因串联电路中总电压等于各分电压之和，
所以，电阻R与滑动变阻器总阻两端的电压之比：===，
因串联电路中各处的电流相等，
所以，由I＝可得，电阻R与滑动变阻器最大阻值之比：===；
P在a端时电路中的电阻为R，P在b端时电路中的电阻为R+R滑，
因电源电压不变，且总电压一定时电流与总电阻成反比，
所以，P在a端时电流表示数与P在b端时电流表示数之比：===
。
37、电流的二次方 正比
【详解】[1][2]焦耳定律是定量说明传导电流将电能转换为热能的定律，其内容是：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电的时间成正比。
38、压缩 600
【详解】[1]从图中可以看到，进气门、排气门都关闭，活塞向上运动，那么这是汽油机的压缩冲程；
[2]由于飞轮转两转经历一个工作循环，四个冲程，对外做功一次，则汽油机每分钟转1200r，对外做功的次数是
39、并 并
【详解】[1]各考场的有线扬声器是不能相互影响的，必须能够独立工作，它们之间是并联的；
[2]电冰箱里制冷的压缩机与冷藏室的小灯泡互不影响，能独立工作，它们是并联的。
40、90% 5
【详解】[1]滑轮的机械效率
[2]由动滑轮规律可得
代入解得。
三、实验题（每空1分，共2题，15分）
41、反比 2.5 1
【解析】（1）由图乙知，电阻两端的电压始终保持：UV＝IR＝0.1A×25Ω＝﹣﹣＝0.5A×5Ω＝2.5V，
故得出：当电压一定时，电流与电阻成反比；（2）他每次控制电阻的两端电压为2.5V不变；
（3）探究“导体中电流与电阻的关系”实验中，要控制电阻的电压不变，根据串联电路电压的规律，变阻器的电压为：U滑＝U﹣UV＝4.5V﹣2.5V＝2V，保持不变，根据P＝UI，当变阻器电流最大时，其功率与最大，故滑动变阻器的最大电功率为：P＝U滑I大＝2V×0.5A＝1W。
42、 A 灯泡断路 0.3 0.75 8.33 当灯泡两端的电压增大时,灯泡的电功率增大 测量小灯泡的电阻实验
【详解】(1)[1]根据伏安法测量小灯泡的电功率的实验要求，结合乙图部分连线可以设计电路图如下：
(2)[2]根据设计的电路图，已经电压表应该测小灯泡的电压，且电压为2.5V选0-3V的量程，并联在小灯泡两端，因为小灯泡正常发光时，电阻约为8Ω，所以电路中电流不能超过
，
因此电流表选0-0.6A量程，故图（乙）中完成实物电路的连接如下：
(3)[3]开关前闭合之前，滑动变阻器的滑片应调节到最大阻值处，故应该在A端；
(4)[4]连接电路后,用开关试触，灯泡不亮，因为电压表测小灯泡两端电压，电压表示数接近6V ，电流表指针几乎不动，所以电路中的故障是小灯泡断路；
(5)[5]排除故障后，继续实验，闭合开关，移动滑片，当小灯泡两端电压达到额定电压2.5V时，小灯泡正常发光，如下：
[6]小灯泡正常发光时，电流表的示数如图乙所示，电流表的示数是0.3A；
[7]小灯泡的额定功率是
P=UI=2.5V×0.3A=0.75W，
[8]此时灯泡的电阻是
；
(6)[9]根据表，归纳小灯泡电功率变化的规律：当灯泡两端的电压增大时，灯泡的电功率增大；
[10]该实验装置还可以用来做测量小灯泡电阻的实验。
四、计算题（每题10分，共2题，20分）
43、（1）4A（2）429Ω（3）55Ω（4）600W
【解析】（1）由表中数据知，浴足盆的额定加热功率880W，由P=UI可得，额定加热电流：4A；
（2）由电路图知，S接b时，只有接入电路中，电路中电阻较小，电源电压一定，由P=可知，此时电路的功率较大，为加热状态；S接a时两电阻串联，电路中电阻较大，功率较小，为保温状态，由欧姆定律可得的阻值：55，保温状态下，由串联电路的特点和P=可得：484，则；
（3）由图乙可知，电能表上标有3000r/(kW，则表盘转过30r时，浴足盆消耗的电能：W=0.01kW, 浴足盆加热的实际电功率为:
44、（1）12V；（2）0.75W；（3）6Ω
【详解】(1)由可得，灯泡的电阻：
；
当开关S2、S3断开，S1闭合时，R1和灯泡串联，电流表测电路中的电流，因串联电路中各处的电流相等，且灯泡L恰好正常发光，所以，电路中的电流：
，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
；
(2)当开关S1、S3断开、S2闭合，滑动变阻器的滑片P滑到中点时，R2与灯泡串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流：
，
灯泡的实际功率：
；
(3)当开关S1、S2、S3都闭合时，R1和滑动变阻器R2并联，电流表测干路电流，由电流表的量程可知，干路的最大电流I大=3A，因并联电路中各支路两端的电压相等，则
，
由于干路电流等于各支路电流之和，所以，干路的最大电流：
，
根据，滑动变阻器R2连入的最小电阻：
。
答：(1)电源电压U为12V；
(2)当开关S1、S3断开，S2闭合，滑动变阻器R2置于中点时，小灯泡L的实际功率为0.75W；
(3)当开关S1、S2、S3都闭合时，调动滑动变阻器的滑片P，在电流不超过电流表量程的情况下，滑动变阻器R2连入的最小电阻为6Ω。
A能量转化
机械手表：弹性势能转化成动能
B仪器的原理
杆秤：杠杆原理
发电机：电能转化成机械能
液体温度计：热胀冷缩
热机：内能转化成机械能
密度计：浮力等于重力
C工具原理
电铃：电流的磁效应
D物理量单位
光年是长度单位
高压锅：利用大气压与沸点的关系
能量和功的单位都是J
船闸：连通器
机械效率没有单位
实验次数
第一次
第二次
第三次
电压/V
2.0
2.8
3.0
电流/A
0.34
0.40
0.44
电功率/W
0.64
1.12
1.32
型号
MLJY﹣01
额定电压
220V
额定加热功率
880W
额定保温功率
100W
