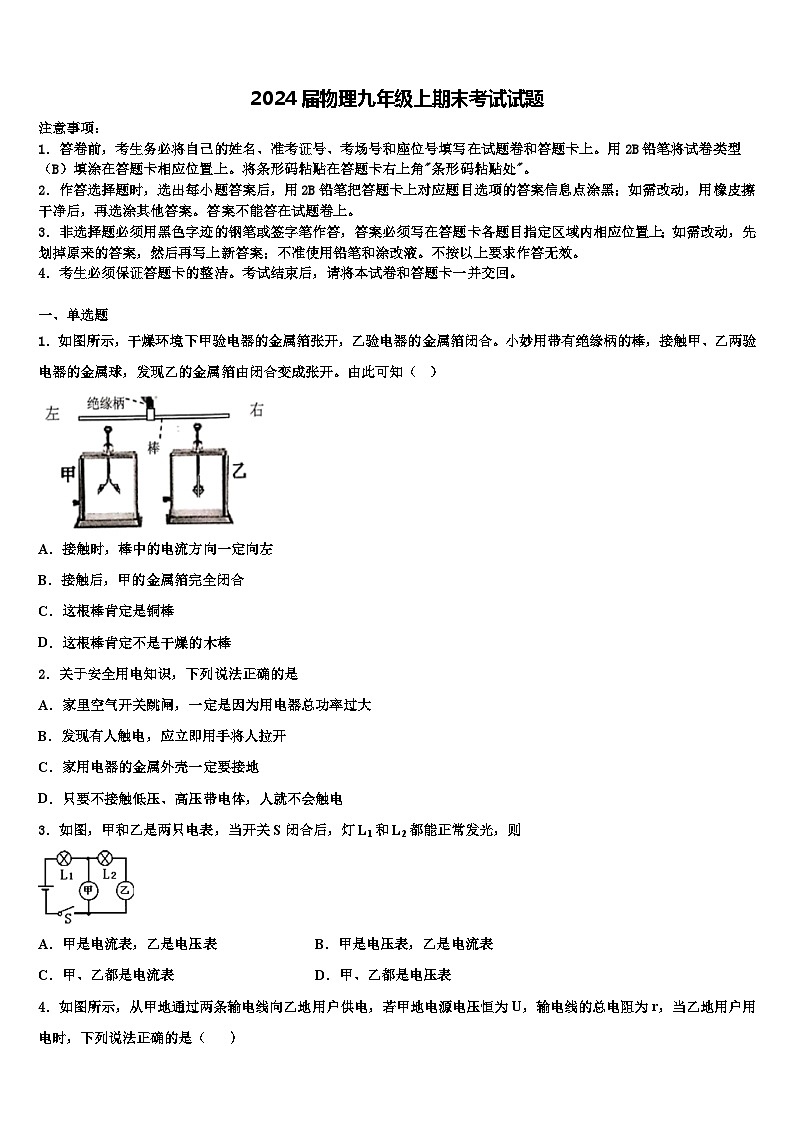

2024届物理九年级上期末考试试题

这是一份2024届物理九年级上期末考试试题，共13页。试卷主要包含了考生必须保证答题卡的整洁，下列各单位不是电功率单位的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题
1．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合。小妙用带有绝缘柄的棒，接触甲、乙两验电器的金属球，发现乙的金属箔由闭合变成张开。由此可知（ ）
A．接触时，棒中的电流方向一定向左
B．接触后，甲的金属箔完全闭合
C．这根棒肯定是铜棒
D．这根棒肯定不是干燥的木棒
2．关于安全用电知识，下列说法正确的是
A．家里空气开关跳闸，一定是因为用电器总功率过大
B．发现有人触电，应立即用手将人拉开
C．家用电器的金属外壳一定要接地
D．只要不接触低压、高压带电体，人就不会触电
3．如图，甲和乙是两只电表，当开关S闭合后，灯L1和L2都能正常发光，则
A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表
C．甲、乙都是电流表D．甲、乙都是电压表

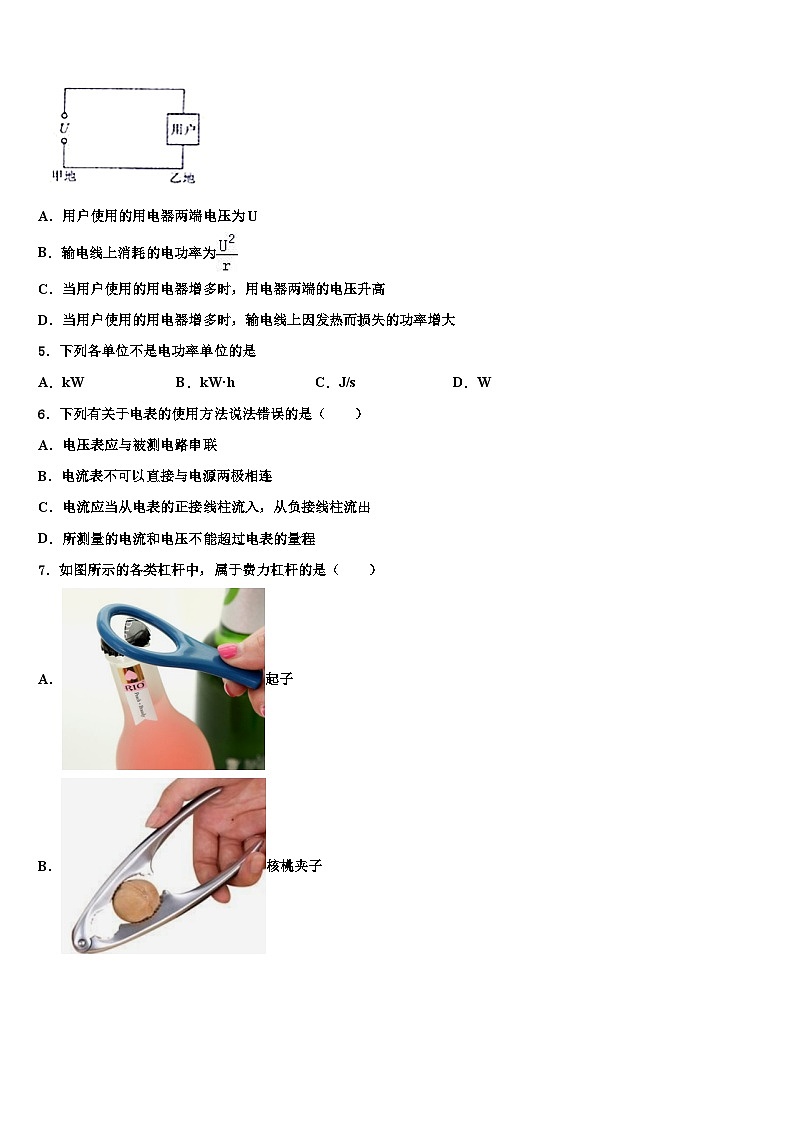

4．如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（ ）
A．用户使用的用电器两端电压为U
B．输电线上消耗的电功率为
C．当用户使用的用电器增多时，用电器两端的电压升高
D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大
5．下列各单位不是电功率单位的是
A．kWB．kW·hC．J/sD．W
6．下列有关于电表的使用方法说法错误的是（ ）
A．电压表应与被测电路串联
B．电流表不可以直接与电源两极相连
C．电流应当从电表的正接线柱流入，从负接线柱流出
D．所测量的电流和电压不能超过电表的量程

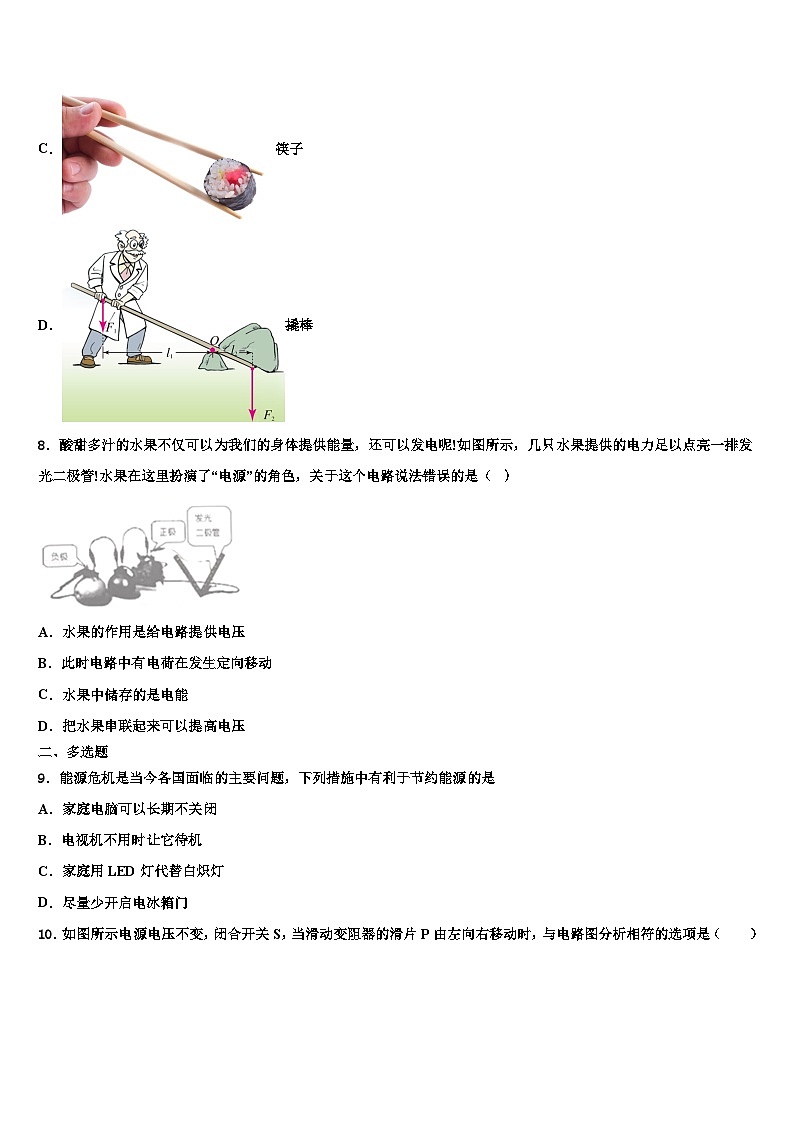

7．如图所示的各类杠杆中，属于费力杠杆的是（ ）
A．起子
B．核桃夹子
C．筷子
D．撬棒
8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管!水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（ ）
A．水果的作用是给电路提供电压
B．此时电路中有电荷在发生定向移动
C．水果中储存的是电能
D．把水果串联起来可以提高电压
二、多选题
9．能源危机是当今各国面临的主要问题，下列措施中有利于节约能源的是
A．家庭电脑可以长期不关闭
B．电视机不用时让它待机
C．家庭用LED灯代替白炽灯
D．尽量少开启电冰箱门
10．如图所示电源电压不变，闭合开关S，当滑动变阻器的滑片P由左向右移动时，与电路图分析相符的选项是（ ）
A．V1增大、V2减小、A增大
B．V2增大、V1示数与A示数的比值不变
C．V1不变、电路的总功率不变
D．V1不变、V2减小、A不变
三、填空题
11．小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电___________度，他只让电视机工作，发现在5分钟内该电能表转盘转过了30转，则该电视机的实际功率为___________W。
12． (1)两个电阻 A 和 B，它们的电流与其两端电压的关系如图所示。则由图可知： RA＝___ Ω；若把它们并联在 3V 的电路中，干路电流是__________ A．
(2)如图所示电能表，表盘上标有“600revs/(kW•h)”的字样，将此电能表接入家庭电路中，关 闭其它用电器，让空调机单独工作 6min，电能表的转盘转过 60 转，则该空调机在上述时间内功率 是________W。
13．夏季，同学们在花园中散步时能闻到花香，这种物理现象叫做_______；它说明了________.
14．如图所示电路，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为______；开关S闭合前后，电压表两次的示数之比为______。
15．如图是探究通电导体产生的热量与什么因素有关的实验装置．已知两个相同的烧瓶甲、乙内装有相同质量的煤油，甲、乙瓶中分别有阻值10Ω和6Ω的电阻丝，两电阻丝串联接到电路中． 当闭合开关一段时间后，观察到甲瓶中玻璃管内煤油液面上升较高，说明在________相同时，________越大，导体产生的热量越多．在这段时间内，甲、乙两电阻丝产生的热量之比是________．
16．小明家的电能表如图所示，当小明家只有一盏电灯工作时，15min内转盘正好转过25圈，则该灯泡消耗的电能是_____J，它的电功率为_____W．
四、作图、实验探究题
17．请在图中标出螺线管上的电流方向、通电螺线管的极性和磁感线的方向，并标出处于静止状态时的小磁针的N极。
（______）
18．小慧家卫生间的墙壁上有一个“三孔一开”的插座（如图甲所示），上面的开关S1不仅可以控制三孔插座，还可以控制镜前灯L及其开关S2，如图乙所示，若只闭合S1，只有三孔插座能工作；若同时闭合S1和S2，三孔插座和L都能工作。请在乙图的括号中标出“零线”或“火线”，并将电路补充完整。
（____）
19．（10分）已知电流通过导体产生的热量跟电流、电阻和通电时间有关。在探究“电流通过导体产生的热量跟电流的关系”时，可供选择的器材有：学生电源一个；电流表一个，20Ω和50Ω的滑动变阻器各一个；塑料盒与U形管相连的实验装置一个（盒内封闭着空气。盒内电阻丝的阻值为20Ω）；导线若干。
（1）该实验选用___________Ω的滑动变阻器更好。
（2）连接好的实验装置如图所示。请画出实验用的表格，表中要有必要的信息______。
（3）小明记录完第一次实验中液面高度差∆h1后，在第二次实验开始计时前，他应进行的操作是_________________。
五、计算题
20．（6分）如图所示的电路中，电源电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A。求：
(1)电源电压；
(2)电阻R1消耗的电功率。
21．（6分）如图所示，闭合开关，当滑片P移动到最左端a处时，电压表示数为6V，电流表示数为0.6A：当滑片P移动到最右端b处时，电压表示数为2V。电源电压保持恒定，求：
(1)电源的电压；
(2)的阻值；
(3)滑动变阻器的最大阻值。
参考答案
一、单选题
1、D
【详解】A．验电器只能判断物体是否带电，无法确定带正电还是负电，因此无法判断电流流向，A不符合题意；
B．连接后甲验电器依然带电，金属箔不会闭合，B不符合题意；
CD．两验电器由棒连接后使乙验电器带电，说明接触的棒是导体，可能是铜棒，不可能是干燥的木棒，故C不符合题意，D符合题意。
2、C
【解析】A. 当电路发生短路或用电器的总功率过大时，空气开关会发生跳闸现象，故A错误。
B. 发现有人触电要立即切断电源或用干燥的木棍将电线挑开，使触电人脱离电源，故B错误；
C. 带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，而不是进入人体，也就是说为了人的使用安全，故C正确。
D. 安全用电的原则是不接触低压，不靠近高压带电体故D错误；
故选：C.
3、B
【详解】在电路中电压表与被测用电器并联，电流表与被测用电器串联；由图知道，若甲是电流表，则L2短路，不能发光，与题意不符，所以甲为电压表，即电流从正极流出后，只有一条路径，两灯泡一定为串联电路，乙为电流表，故选B．
4、D
【详解】由于导线有一定的电阻，根据U=IR可知，导线会分担一定的电压，故用户使用的用电器两端电压要小于U，故A错误；由于导线的电阻R较小，其分担的电压Ur要远远小于电源电压U，根据公式P=可知输电线上消耗的电功率为，故B错误；当用户使用的用电器增多时，干路中的电流变大，根据U=IR可知，导线会分担的电压变大；根据串联电路的电压规律可知，用电器两端的电压减小；根据公式P=I2R可知，导线的功率变大，故C错误、D正确；故应选D．
5、B
【解析】在国际单位制中，
A、kW是功率的常用单位，不符合题意；
B、kW•h是电能的常用单位，符合题意；
C、J/s是功率的主单位W的符合单位形式，不符合题意。
D、W是功率的主单位，不符合题意；
故选：B。
6、A
【详解】A．电压表应与被测电路并联，故A错误，符合题意；
B．电流表不可以直接与电源两极相连，如果接到电源两极会烧坏电流表，故B正确，不符合题意；
C．使用电表时，电流应当从电表的正接线柱流入，从负接线柱流出，故C正确，不符合题意；
D．为了保护电表，所测量的电流和电压不能超过电表的量程，故D正确，不符合题意。
故选A。
7、C
【详解】A．起子工作时，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．核桃夹子工作时，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．筷子工作时，动力臂小于阻力臂，是费力杠杆，故C符合题意；
D．撬棒工作时，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选C。
8、C
【解析】电源是为电路提供电压的装置；由题意知道，水果是电源，为用电器即发光二极管提供了电压，故A正确；电荷的定向移动形成电流，由题意知道闭合的电路中有电流，所以此时电路中有电荷在发生定向移动，故B正确；由题意知，水果是电源，储存的是化学能，对外供电的过程中，将化学能转化为电能，故C错误；将多个水果电池串联起来，得到的电压是每个电池的电压之和，可以提高电压，故D正确，故选C．
点睛：本题借助水果电池考查的是电源及能量的转化和串并联电路的特点，知识点较多，属于中等题
二、多选题
9、CD
【详解】A. 家庭电脑长期不关闭，消耗了大量不必要的电能，不利于节约能源，故A错误；
B. 电视机不用时让它待机，能源损耗，不利于节约能源，故B错误；
C. 家庭用LED灯代替白炽灯，灯的功率减小，能源利用率提高，利于节约能源，故C正确；
D. 尽量少开启电冰箱门，电流做功减少，利于节约能源，故D正确.
故选CD.
10、BC
【解析】A．由电路图可知，R与R′串联，电压表V1测R两端的电压，电压表V2测滑片P左侧电阻丝两端的电压，电流表A测电路中的电流。因为电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，变阻器R′接入电路中的电阻不变，电路中的总电阻不变，由I＝可知，电路中的电流不变，即电流表A的示数不变，故A不符合题意；
BCD．由U＝IR可知，R两端的电压不变，即电压表V1的示数不变，则V1示数与A示数的比值不变，当滑动变阻器的滑片P由左向右移动时，滑片左侧电阻丝的阻值变大，其两端的电压变大，即电压表V2示数增大；由P＝UI可知，电路的总功率不变，故BC符合题意，D不符合题意。
故选BC。
三、填空题
11、100 120
【详解】[1]由图中表盘数字可知，小明家本月用电
1362.5kW∙h-1262.5kW∙h=100kW∙h
[2]根据表盘数字可知，电视机在5分钟内消耗的电能
电视机的实际功率为
12、5 0.8 1000
【详解】(1)[1]由图表知：A元件两端电压为UA=2V时，通过的电流为IA=0.4A，所以元件A的电阻为：
RA===5Ω；
[2]由图表知：当电源电压为3V时，通过A元件的电流为I′A=0.6A，通过B元件的电流为I′B=0.2A，所以干路总电流为：
I=I′A+I′B=0.6A+0.2A=0.8A，
(2)[3]电能表的转盘转过60转消耗的电能：
W=kW⋅h=0.1kW⋅h，
空调的功率：
P= ==1kW=1000W。
13、扩散 分子在不停地做无规则运动
【解析】同学们在花园中散步时能闻到花香，这主要是因为芳香油分子在不停地做无规则运动的结果，这种现象是扩散现象
14、2：1 2：5
【解析】第一空．开关S断开时，R1与R2串联，串联电路各处电流相等，由公式可得：
；
第二空．开关S断开时，R1与R2串联，电压表测R1电压，由串联分压以及串联电路电压比等于电阻比可知，R1电压为，开关S闭合后R2被短接，R1直接与电源相连，因此此时电压为电源电压U，则电压表两次的示数之比为：
。
15、通电时间和电流 电阻 5:3
【解析】由题可知，两电阻丝串联，通过的电流和通电时间相同，因为甲瓶中电阻丝的电阻大于乙瓶中电阻丝的电阻，电流通过甲瓶中电阻丝产生的热量多，甲瓶中的煤油温度上升的高，
说明在通电时间和电流相同时，电阻越大，导体产生的热量越多．
由Q=I2Rt可知，电流相等、通电时间相同，电流通过两电阻丝产生的热量之比：
16、3.6×104； 40
【分析】2500r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转2500r，据此先计算转盘转25r电灯消耗的电能，然后再利用P=计算电灯的电功率即可．
【详解】电能表上的参数：表示每消耗的电能，电能表的转盘转2500r，
转盘正好转过25圈时，电灯消耗的电能为：
；
根据得电灯的电功率：
．
【点睛】
重点是电能表铭牌的意义和电功率的计算，考题中经常出现，解题的关键是理解2500r/(kW•h)的物理意义．
四、作图、实验探究题
17、
【详解】从图中可以看到，电源左端是正极，右端是负极，电流从电源正极流出，螺线管上的电流方向如下图所示；由右手定则可知，通电螺线管的左端是N极，右端是S极，磁感线的方向如下图所示；根据同名磁极相互排斥，异名磁极相互吸引可知，小磁针的右端是S极，左端是N极，如下图所示。
18、
【分析】电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；两孔插座是左零线，右火线；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【详解】已知开关S1不仅可以控制三孔插座，还可以控制镜前灯L及其开关S2，则火线进开关S1后分成两路：一路接开关S2、灯泡的顶端金属点；零线直接进入灯泡的螺旋套；一路接三孔插的右孔，上孔接地线；左孔接零线；如下图：
19、50
断开开关，打开盒盖上的通气孔，形成连通器，待U形管内两液面回到相平位置，然后关闭通气孔
【详解】(1)[1]探究电流通过导体产生的热量跟电流的关系时，应选择50Ω的变阻器，因为50Ω比20Ω的变阻器可以使电路中的电流变化较大，电阻丝产生的热量较多，便于观察。
(2)[2]表格如下：
(3)[3]记录完第一次实验中液面高度差∆h1后，要断开开关，打开盒盖上的通气孔，形成连通器，这样U形管内两液面迅速回到相平位置，然后关闭通气孔进行第二次实验，这样第二次测得的液面高度差∆h2才是第二次电阻丝产生的热量引起的。
五、计算题
20、（1）8V；（2）9.6W
【详解】由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流。
(1)因并联电路中各支路两端的电压相等，所以，电源的电压
U=I2R2=0.8A×10Ω=8V
(2)因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流
I1 =I-I2=2A-0.8A=1.2A
电阻R1消耗的电功率
P1=UI1=8V×1.2A=9.6W
答：(1)电源电压是8V
(2)电阻R1消耗的电功率是9.6W。
21、 (1)6V；(2)；(3)
【详解】(1)由图可知，当滑片P在a端时，只有连接入电路，电压表测两端电压，即电源电压，所以电源的电压
(2)滑片P在a端时，电压表示数为6V，电流表示数为0.6A，由欧姆定律可得的阻值
(3)由图可知，当滑片P在b端时，与变阻器的最大阻值串联，电压表测两端电压，电流表测电路中电流，由串联电路特点和欧姆定律可得，此时电路中的电流
此时变阻器两端的电压
所以滑动变阻器的最大阻值
答：(1)电源的电压是6V；
(2)的阻值是10Ω；
(3)滑动变阻器的最大阻值是20Ω。
实验次数
时间t/s
电阻R/Ω
电流
页面高度差∆h/格
热量Q
1
一定
20
大
2
20
中
3
20
小
实验次数
时间t/s
电阻R/Ω
电流
页面高度差∆h/格
热量Q
1
一定
20
大
2
20
中
3
20
小
