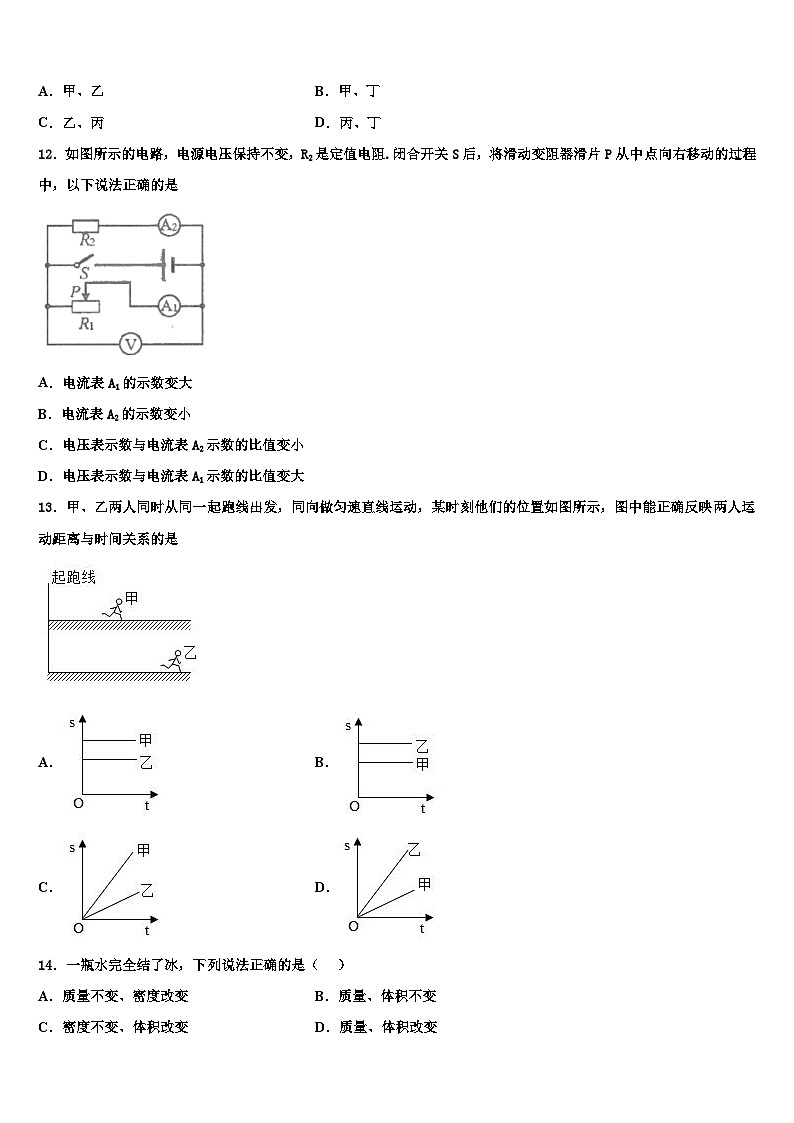

    2023-2024学年物理九年级上期末测试试题03
    还剩21页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2023-2024学年物理九年级上期末测试试题

    展开
    这是一份2023-2024学年物理九年级上期末测试试题,共24页。试卷主要包含了考生必须保证答题卡的整洁等内容,欢迎下载使用。

    1.答卷前,考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型(B)填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
    2.作答选择题时,选出每小题答案后,用2B铅笔把答题卡上对应题目选项的答案信息点涂黑;如需改动,用橡皮擦干净后,再选涂其他答案。答案不能答在试题卷上。
    3.非选择题必须用黑色字迹的钢笔或签字笔作答,答案必须写在答题卡各题目指定区域内相应位置上;如需改动,先划掉原来的答案,然后再写上新答案;不准使用铅笔和涂改液。不按以上要求作答无效。
    4.考生必须保证答题卡的整洁。考试结束后,请将本试卷和答题卡一并交回。
    一、选择题(每题1.5分,共30题,45分)
    1.如图所示,下列说法中错误的是( )
    A.这是模拟奥斯特实验的一个场景
    B.图示实验说明了通电导线周围存在磁场
    C.将电池正负极对调后,重新闭合电路,小磁针偏转方向改变
    D.将图中导线断开,小磁针N极将指向地磁的北极
    2.关于温度、热量和内能的说法中正确的是( )
    A.物体吸收热量,温度一定升高
    B.0℃的冰的内能为零
    C.温度高的物体,含有的热量多
    D.物体的温度升高内能增大
    3.有两个额定电压相同的电热水壶甲和乙,甲的额定功率为1800W,乙的额定功率为1200W.两个电热水壶都正常工作时,下列说法中正确的是( )
    A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快
    C.通过两个电热水壶的电流相等D.相同时间内,两个电热水壶消耗的电能一样多
    4.下列用电器中,利用电流热效应工作的是( )
    A.电脑B.电饭煲C.电视机D.洗衣机
    5.下列关于功、内能和热量的描述中正确的是( )
    A.物体的温度不变,内能一定不变
    B.做功和热传递都能改变物体的内能
    C.温度高的物体含有的热量比温度低的物体多
    D.热量总是从内能大的物体向内能小的物体传递
    6.下列用电器中,利用电流热效应工作的是( )
    A.电视机B.电熨斗C.电风扇D.电脑
    7.人们无论用什么方法使物体带上电后去靠近与丝绸摩擦过的玻璃棒以及与毛皮摩擦过的橡胶棒,发现带电物体与它们之间不是吸引就是排斥,此实验探究为了得出的结论是
    A.自然界只有两种电荷
    B.异种电荷相互排斥
    C.同种电荷相互吸引
    D.利用摩擦的方式能让物体带电
    8.下列用品中,通常情况下属于导体的是( )
    A.食用油B.陶瓷碗C.铅笔芯D.塑料勺
    9.将两只额定电压相同的小灯泡L1、L2串联在电路中,如图所示,闭合开关后,发现灯L1较亮,灯L2较暗,其原因是
    A.灯L1额定功率较大B.灯L1的电阻较大
    C.灯L2两端电压较大D.通过灯L1的电流较大
    10.小张从实验室找到四只电能表,其规格如下所示。她将四只相同的白炽灯分别与四只电能表相连并接入照明电路,则电能表转盘转得最快的是( )
    A.220V 5A 50Hz 1200r/(kw•h)
    B.220V 2A 50Hz 1800r/(kw•h)
    C.220V 5A 50Hz 2500r/(kw•h)
    D.220V 2A 50Hz 3600r/(kw•h)
    11.图中,各元件在家庭电路中连接符合安全用电原则的是
    A.甲、乙B.甲、丁
    C.乙、丙D.丙、丁
    12.如图所示的电路,电源电压保持不变,R2是定值电阻.闭合开关S后,将滑动变阻器滑片P从中点向右移动的过程中,以下说法正确的是
    A.电流表A1的示数变大
    B.电流表A2的示数变小
    C.电压表示数与电流表A2示数的比值变小
    D.电压表示数与电流表A1示数的比值变大
    13.甲、乙两人同时从同一起跑线出发,同向做匀速直线运动,某时刻他们的位置如图所示,图中能正确反映两人运动距离与时间关系的是
    A.B.
    C.D.
    14.一瓶水完全结了冰,下列说法正确的是( )
    A.质量不变、密度改变B.质量、体积不变
    C.密度不变、体积改变D.质量、体积改变
    15.如图所示,在探究巨磁电阻的特性实验中,电源电压均恒定,闭合开关S1、S2并使滑片P向左移动,观察到指示灯变亮(灯丝电阻不变),那么( )
    A.电磁铁左端为S极
    B.巨磁电阻两端的电压变大
    C.巨磁电阻的阻值随磁场增强而变小
    D.随滑片P向左移动,两电路中的总功率均变小
    16.两盏灯L1、L2的额定电压分别为6V、4V,将两盏灯串联接入6V的电路中,L2能正常发光,则L1、L2两盏灯额定功率之比为(假设灯丝的电阻不随温度变化)
    A.1:2B.9:2
    C.9:4D.3:2
    17.小丽晚上想用台灯照明看书,她把“220V25W”台灯的插头插入插座后,当闭合开关时,室内所有电灯立即全部熄灭.原因可能是
    A.台灯的插头内短路B.插座处短路
    C.台灯的灯座内短路D.台灯的开关内短路
    18.如图所示,电源电压保持不变,R1为定值电阻.闭合开关S,当滑动变阻器的滑片向右移动的过程中,下列判断正确的是( )
    A.电流表A的示数变大,电压表V1的示数变小
    B.电流表A的示数变小,电压表V2的示数变小
    C.电压表V1的示数与电流表A的示数的比值变大
    D.电压表V2的示数与电流表A的示数的比值变小
    19.如图所示,电源电压恒为4.5V,电压表的量程为0~3V,电流表的量程为0~0.6A,滑动变阻器的规格为“20Ω1A“”,灯泡标有““字样,不考虑灯丝电阻的变化。若闭合开关,两电表的示数均不超过所选量程,灯泡也能安全工作,下列说法中正确的是( )
    A.滑动变阻器的可用最大阻值为20Ω
    B.电流表的最大示数为0.6A
    C.灯泡的最小功率为0.45W
    D.电路的最大功率为2.7W
    20.如图所示,用剖开的铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度,当左端的铜环向右滑动时,下列判断正确的是( )
    A.电流表示数变大,电压表示数变大
    B.电压表与电流表的比值不变
    C.电压表示数变大,灯泡变暗
    D.电路消耗的总功率变大
    21.以下说法正确的是
    A.炎热的夏天在室内洒水降温是利用水的比热容比较大这一特性
    B.双手互相揉搓取暖是通过热传递的方法改变物体内能
    C.运动的物体定比静止的物体内能大
    D.任何一种热机工作时都要遵守能量守恒定律
    22.如图甲为升降机电路的部分原理图。闭合开关S后,电动机启动,提升物块。已知电源电压恒为6V,R0为定值电阻,阻值为100Ω,电压表量程为0~3V,压敏电阻R1的阻值与所受压力大小的关系如图乙所示。则下列说法错误的是( )
    A.由图像可知压敏电阻R1的阻值随压力的增大而减小
    B.压敏电阻不受压力时,若此时电压表示数为2V,则定值电阻R0消耗的电功率为0. 04W
    C.在选项B的条件下,电路正常工作时,压敏电阻能承受的最大压力为3000N
    D.在不改变电表的条件下,适当减小R0的阻值会增大压敏电阻的承压范围
    23.汽油机的一个工作循环分为四个冲程,每个冲程都伴随着能量的转移或转化,其中主要将内能转化为机械能的冲程是
    A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
    24.下列关于温度、热量、比热的说法正确的是
    A.物体吸收了热量,温度不一定升高
    B.温度越高,物体的比热越大
    C.吸收的热量越多,物体的比热越大
    D.温度越高,物体具有的热量越多
    25.关于下列四个实验装置的说法正确的是
    A.甲装置闭合电路后磁针会偏转说明磁场能产生电流
    B.利用乙实验的原理可制成电动机
    C.利用丙实验能实现机械能向电能的转化
    D.丁图中两磁极相排斥是通过磁场发生的
    26.对于公式R=的理解,下列说法中正确的是( )
    A.导体电阻的大小跟导体两端的电压成正比
    B.导体电阻的大小跟导体中的电流强度成反比
    C.当导体两端的电压为零时,导体的电阻也为零
    D.导体电阻的大小跟导体两端的电压和通过导体的电流无关
    27.如图所示物态变化现象中,需要吸热的是( )
    A.雾凇的形成B.河水结冰
    C.樟脑丸逐渐变小D.露珠的形成
    28.如图所示的电路,电源电压不变,R1为热敏电阻,其阻值随温度的升高而减小。闭合开关S,当监控区的温度升高时,电压表示数U与电流表示数I的关系图像是( )
    A.B.C.D.
    29.下列选项哪个不是家用电器发展的总体趋势?( )
    A.大型化B.智能化C.数字化D.网络化
    30.电工修理如图所示的照明电路时,发现电灯R不亮,用测电笔测试C、D后,发现这两处都能使氖管发光,而测试A、B两点时,只有A点氖管发光,则故障可能发生在( )
    A.AC段B.CD段C.电灯R短路D.BD段
    二、填空题(每空1分,共10题,20分)
    31.如图甲所示的电路中,电源电压U=3V,内阻r=lΩ (电源可以等效为由图乙中的理想电源和电阻串联而成):电动机内阻r0=0.5Ω,闭合开关后,通过电动机线圏的电流为0.2A。求 电动机工作1min时间内:电流通过电动机绻圏产生的热量_______J;整个电路消耗的电能_____J;电动机产生的机械能________J。
    32.有两种质量相等、初温相同的不同液体ab,分别用相同的加热器给它们同时加热,加热过程中,各种热损失也相同,a、b两种液体的温度随时间变化的图线如图所示,则_____液体温度升高得快,比热容较大的是液体_____.(选填“a”或“b“)
    33.如图中所示的家庭电路,请填写图中各部分的名称:
    ①_____,②_____,③_____。
    34.电子式电能表已开始走进千家万户.如图是某电子式电能表的表盘,则该电能表的示数是________kW·h,它并联在家庭电路中正常工作电压是________V.
    35.如图是小明用身边的器材自制的简易调光灯.闭合开关,回形针向左移动的过程中灯泡亮度应该_____(变亮/变暗/不变);但小明发现灯泡亮度变化不明显,他应该调换更____(粗/细)的铅笔芯来做实验.更换后他移动回形针,直至刚好看不见灯泡发光,然后划根火柴,加热铅笔芯,发现灯泡逐渐亮起来.这一现象说明,温度越高,铅笔芯的电阻越____.
    36.如图所示,在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花,快速压下活塞,可观察到棉花着火燃烧。此过程中活塞对筒内气体做功,气体的内能_____,这与四冲程汽油机的_____冲程的能量转化相同。某台汽油机飞轮的转速为2400r/min,在1min内,汽油机完成_____个工作循环。
    37.关于科学家与其贡献描述正确的是________和________(填序号:①焦耳找到了电热计算的普遍方法;②安培总结出电流与电压、电阻的关系;③奥斯特发现电可以生磁).
    38.小明家的电能表如图所示,此时的示数为_____kW•h:当小明家只有一盏白炽灯工作15min时,转盘正好转过25圈,则该灯泡消耗的电能是_____kW•h,它的电功率为_____W.
    39.一种节日小彩灯是由20只小灯泡串联而成的,如果电源插头处的电流是200mA,则通过第20只小灯泡的电流为______A;如果其中一只小灯泡的灯丝断了,则其他的小灯泡_______(填“能”或“不能”)发光.
    40.如图是四冲程汽油机工作状态示意图,由图可以看出,此时它正处在______冲程,若汽油机飞轮转速为2400r/min,则该汽油机1s完成_______个冲程,若每次做功735J,该汽油机的功率为______kW,汽油机上的散热器用水作为冷却剂,这是利用了水的______较大的性质。当汽油在发动机内燃烧不充分时会冒“黑烟”,这时发动机的效率______(升高/不变/降低)。
    三、实验题(每空1分,共2题,15分)
    41.在“测小灯泡电功率实验”中,电源电压为3V,小灯泡额定电压为2.5V.
    (2)请用笔画线代替导线将图甲所示的实物电路连接完整(要求:滑动变阻器的滑片向右移动时小灯变亮).
    (2)闭合开关前,滑动变阻器的滑片应调至最_________(填“左”或“右”)端.
    (3)闭合开关后,发现灯泡不亮,电流表无示数,电压表有示数,则电路故障原因是_____________.
    (4)故障排除后,闭合开关,移动滑片,当电压表示数为2.5V时,电流表示数如图乙所示,则此时小灯泡的功率为___W.若使小灯泡正常发光,应将滑片向_________(填“左”或“右”)端移动.
    (5)若将图甲中小灯泡换成定值电阻,其他元件不变,下列实验可完成的是( )
    A.探究通电导体产生的热量与电阻的关系
    B.探究电流与电压的关系
    C.探究电流与电阻的关系
    42.如图所示是小明测量小灯泡的电功率的实验电路图,已知小灯泡的额定电压为2.5V.
    (1)连通电路时,如图甲所示,开关闭合前滑动变阻器滑片P应滑到_____(填“a”或“b”)端,
    (2)闭合开关,移动滑动变阻器的滑片,当电压表的示数为2.5V时,电流表的示数_____A,小灯泡的额定功率是_____W。
    (3)根据c出的数据,画出了小灯泡的电流与电压的关系图象如图丙所示,发现图象是弯曲
    的,其主要原因是_____的电阻随温度的升高而_____(选填“增大”“减小”“不变”)
    (4)当小灯泡两端的电压是1.5V时,它的功率_____0.27W(选填“>”“<”“=”)
    四、计算题(每题10分,共2题,20分)
    43.2016年8月20号被称为“世界桥梁建筑史上的奇迹”的张家界玻璃桥试营业了,该玻璃栈桥全透明玻璃铺设,主跨,开业至今,慕名而来的游客络绎不绝,都想亲身体验一把,但也有很多人表示非常担忧,怕会危及游客的生命,为了消除游客的疑虑,张家界景区的工作人员请来专业的玻璃设计师大家进行安全测试:张家界玻璃桥采用新型玻璃,要求每1×10-3m2能承受350N的撞击力,测试时,设计师取一小块玻璃样品(质量可不计),平放在如图甲所示电路中的压力传感器上,闭合开关S,释放重物,经撞击后玻璃仍完好无损,电流表的示数随时间变化的图象如图乙所示(不考虑t0时刻之后的情况)。已知压力传感器的阻值随压力变化的图象如图丙所示:玻璃受到最大撞击力时与重物的接触面积刚好是1×10-3m2;电源电压,定值电阻。则:
    (1)从重物开始下落到撞击玻璃样品前这段时间内,电阻两端的电压是多少?
    (2)玻璃样品受到的最大撞击力多大?该样品是否满足设计要求?
    44.妈妈为了让明明在家里有一个舒适的学习和生活环境,新买了一台科龙牌挂式空调机,细心的明明观察后发现这台空调的铭牌参数如下表所示:请问:
    (1)这台空调正常工作时通过的电流是多少安?
    (2)如果这台空调每天正常工作2h,那么一个月(按30天计算)要消耗多少kw•h的电能?
    (3)如果这台空调在用电高峰期时的实际电压是200V,那么实际消耗的电功率是多少瓦?(结果保留整数)
    参考答案
    一、选择题(每题1.5分,共30题,45分)
    1、D
    【解析】试题分析:图示属于模拟奥斯特实验的一个场景,故A正确;给导线通电,下面的小磁针会转动,即说明通电导线周围存在着磁场,故B正确;由于磁场的方向与电流的方向有关,故将电池正负极对调后,重新闭合电路,小磁针偏转方向改变,故C正确;将图中导线断开,小磁针由于地磁的缘故,即N极将指向地理的北极,而不是地磁的北极,故D错误;
    故应选D.
    【考点定位】电与磁
    2、D
    【详解】物体吸收或者放出热量,其温度不一定改变,例如晶体的熔化、晶体的凝固、液体的沸腾过程,吸收了热量,温度保持不变,故A错误;一切物体都具有内能,内能包括分子动能和分子势能,所以,0℃的冰的内能不为零,故B错误;热量是过程量,即热量只存在于热传递或热交换过程中,只能说吸收或放出热量,不能说含有,故C错误;同一物体分子个数是一定的,当温度升高时,分子的热运动加剧,则分子的平均动能就变大,从而物体的内能增加,故D正确,故选D.
    【点睛】
    本题考查的是温度、热量与内能的关系,解题的关键是理解温度、热量与内能的概念,明确温度、热量与内能联系及区别.
    3、B
    【解析】A. 因为两个电热水壶的额定电压相同,且两个电热水壶都正常工作,即在额定电压下工作,所以甲、乙电热水壶两端的电压相等,故A错误;
    B. 都正常工作时,甲的额定功率大,所以电流通过甲电热水壶做功较快,故B正确;
    C. 都正常工作时,甲的额定功率大,根据,通过甲电热水壶的电流大,故C错误;
    D. 都正常工作时,甲的额定功率大,根据可知,相同时间内,甲电热水壶消耗的电能多,故D错误;
    故选B.
    点睛:要理解用电器在额定电压下工作时的功率才是额定功率,正常工作即代表在额定电压下工作,再者要理解功率是表示做功快慢的物理量,所以功率大即代表做功快.
    4、B
    【解析】A.电脑主要是将电能转化为声能和光能,所以电脑不是利用电流的热效应工作的,故A不符合题意。
    B.电饭煲主要是将电能转化为内能,是利用电流的热效应工作的,故B符合题意。
    C.电视机主要是将电能转化为声能和光能,所以电视机不是利用电流的热效应工作的,故C不符合题意。
    D.洗衣机主要是将电能转化为机械能,所以洗衣机不是利用电流的热效应工作的,故D不符合题意。
    5、B
    【详解】A.内能的多少与物体的质量、温度、状态有关,温度不是决定物体内能大小的唯一因素,应考虑其它因素.故A不符合题意.
    B.改变物体内能的两种方式:做功和热传递,改变物体内能的两种方法是等效的;故B符合题意.
    C.温度高的物体,含有的热量一定多;错误,热量不是状态量,不能说含有或者具有热量;故C不符合题意.
    D.传递的条件是:有温度差;热传递的特点是:高温物体放出热量,低温物体吸收热量,热量从高温物体传给低温物体,但内能小的物体温度可能比内能大的物体温度高,因此热量也可能由内能小的物体传给内能大的物体.故D不符合题意.
    6、B
    【详解】A.电视机主要是把电能转化为声能和光能,不是利用电流的热效应工作的,故A不符合题意;
    B.电熨斗主要是把电能转化为内能,是利用电流的热效应工作的,故B符合题意;
    C.电风扇主要是把电能转化为机械能,不是利用电流的热效应工作的,故C不符合题意;
    D.电脑工作时,将电能转化为光能和声能,不是利用电流的热效应来工作的,故D不符合题意。
    7、A
    【详解】把其它经过摩擦而带电的物体分别去靠近与丝绸摩擦过的玻璃棒以及与毛皮摩擦过的橡胶棒,发现若跟玻璃棒吸引的,就会跟橡胶棒排斥;而跟橡胶棒吸引的,就会跟玻璃棒排斥。由此可知,自然界中一种电荷与用丝绸摩擦过的玻璃棒所带的电荷相同,另一种与被毛皮摩擦过的橡胶棒所带的电荷相同,所以此实验探究的目的是为了得出:自然界只有两种电荷;故选A。
    8、C
    【解析】A.食用油是一种油,是绝缘体,故A不符合题意;
    B.陶瓷碗是陶瓷制品,是绝缘体,故B不符合题意;
    C.铅笔芯是石墨制成的,是导体,故C符合题意;
    D.塑料勺是塑料制品,是绝缘体,故D不符合题意。
    9、B
    【详解】串联电路的电流处处相等,如图两个灯泡是串联的,闭合开关后,发现灯L1较亮,灯L2较暗,说明灯泡L1的实际功率大,根据P=I2R可知,灯泡L1的电阻比L2的电阻大.
    根据U=IR可知,灯泡L1两端的电压大.
    根据,两个灯泡的额定电压相等,灯泡L1的电阻大,额定功率小.
    故ACD错误,B正确.
    10、D
    【详解】A.1200r/kW•h表示每消耗1kW•h的电能,表盘就转过1200r;
    B.1800r/kW•h表示每消耗1kW•h的电能,表盘就转过1800r;
    C.2500r/kW•h表示每消耗1kW•h的电能,表盘就转过2500r;
    D.3600r/kW•h表示每消耗1kW•h的电能,表盘就转过3600r;
    通过比较可以发现,D消耗1kW•h电能转动的圈数最多,也就是说在相同的时间内,它转动的最快。
    11、B
    【详解】三孔插座中,上孔接地、左孔接零线、右孔接火线,故甲接法正确,丙接法错误;
    开关控制灯泡时,火线首先接开关,再接灯泡,零线直接接灯泡,故乙接法错误,丁接法正确,故选B。
    12、D
    【解析】由电路图可知,R1与R2并联,电压表测电源的电压,电流表A1测滑动变阻器电流,电流表A2测R2的电流;
    闭合开关S,当滑动变阻器的滑片P从中点向右移动时,电源电压不变,电压表的示数不变,通过滑动变阻器的电流变小,A1示数变小,但不影响R1支路,通过R1的电流不变,即电流表A1的示数不变,据此进行判断.
    【详解】由电路图可知,R1与R2并联,电压表测电源的电压,电流表A1测滑动变阻器电流,电流表A2测R2的电流;
    闭合开关S,当滑动变阻器的滑片P从中点向右移动时,电源电压不变,则电压表的示数V不变;
    滑动变阻器R1连入电路的电阻变大,根据欧姆定律可知通过滑动变阻器的电流变小,A1示数变小;由并联电路的特点可知,滑片移动时时不影响R2支路,即通过R2的电流不变,电流表A2的示数不变;故AB错误;
    由此可知,电压表示数与A2示数的比值不变,故C错误;
    电压表V示数与电流表A1示数的比值变大,故D正确.
    故选D.
    13、D
    【详解】由图可知,甲乙两个人都在运动,并且乙的速度大于甲的速度.图中能正确反映两人运动距离与时间关系的是选D.
    14、A
    【详解】水结冰的过程中,放出热量,温度保持不变,状态发生变化,物质多少没有变化,所以质量不变,体积膨胀,密度减小,故A正确,BCD错误。
    15、C
    【详解】A.利用安培定则判断电磁铁的左端为N极、右端为S极,故A不符合题意;
    B.由于指示灯变亮,则说明指示灯所在电路中的电流变大,由U=IR可知灯泡两端电压变大,由串联电路电压的规律可知巨磁电阻两端的电压变小,故B不符合题意;
    C.滑片P向左移动,变阻器连入电路的电阻变小,由I=可知通过电路的电流变大,电磁铁的磁场增强,左边电路中的电流变大,说明巨磁电阻的阻值变小,所以巨磁电阻随磁场的增强而变小,故C符合题意;
    D.滑片P向左滑动时,巨磁电阻的电阻变小,指示灯电路中的电流变大,由P=UI可知,指示灯电路的总功率变大,右边电路中的电阻变小,由P=可知,电路的总功率变大,故D不符合题意。
    16、B
    【详解】两灯串联在6V电路中,L2能正常发光,则L2两端的电压U2=4V,由串联电路的电压特点可得L1两端的电压为:
    U1=U-U2=6V-4V=2V,
    根据串联电路的分压原理可得:



    假设灯丝的电阻不随温度变化,L1、L2两盏灯额定功率之比:

    故选B。
    17、C
    【详解】A、若台灯的插头内短路,则插上插头后保险丝立即烧断,故A不符合题意;
    B、若插座处短路,则没有插台灯时,保险丝就烧断,故B不符合题意;
    C、台灯的灯座内短路,当插头插入插座时,若闭合开关,会造成电源短路,使保险丝烧断或跳闸,使室内电灯立即全都熄灭;故C正确.
    D、若台灯的开关处有短路,则台灯插头插入插座时,台灯立即发光,而室内所有电灯不会熄灭;故D错误.
    18、D
    【解析】试题分析:由图示电路图可知,两电阻串联,电流表测电路电流,电压表V1测电阻R1两端电压,电压表V2测滑动变阻器两端电压;由图示电路图可知,滑片向右移动过程中,滑动变阻器接入电路的阻值减小,
    电路总电阻减小,电源电压不变,由欧姆定律可知,电路电流变大,电流表示数变大,滑动变阻器接入电路的阻值减小,滑动变阻器分压减小,电压表V2示数减小,灯泡两端电压变大,电压表V1示数变大,故AB错误;电压表V1的示数与电流表A的示数的比值等于定值电阻R1的阻值,定值电阻阻值不变,电压表V1的示数与电流表A的示数的比值保持不变,故C错误;由A可知,电压表V2 的示数变小,电流表A的示数变大,则电压表V2的示数与电流表A的示数的比值变小,故D正确.
    考点:电路的动态分析
    19、C
    【详解】AC.由可得,灯泡的电阻:
    当电压表的示数时,滑动变阻器接入电路中的电阻最大。电路中的电流最小,灯泡的功率最小,因串联电路中总电压等于各分电压之和,
    所以,灯泡两端的电压:
    则电路中的最小电流:
    滑动变阻器接入电路中的最大阻值:
    则灯泡的最小功率:
    故A项错误,C项正确;
    B.由可得,灯泡的额定电流:
    因串联电路中各处的电流相等,且电流表的量程为0~0.6A,变阻器允许通过的最大电流为1A。所以,电路中的最大电流为。故B项错误;
    D.此时电路的总功率最大,则电路的最大总功率:
    故D项错误。
    故选C。
    20、D
    【详解】AC.由题中的电路图可知,灯泡与铅笔芯制成的滑动变阻器串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流,当左端的铜环向右滑动时,滑动变阻器接入电路中的电阻变小,电路中的总电阻变小,由可知,电路中的电流变大,即电流表的示数变大;由串联电路的分压特点可以,当滑动变阻器接入电路中的电阻变小时,滑动变阻器两端的电压变小,即电压表的示数变小;故AC项错误;
    B.由于电压表的示数变小,电流表的示数变大;所以电压表与电流表的比值变小;故B项错误;
    D.由于电路中的电流变大,电源电压不变,由可知,电路消耗的总功率变大
    故D项正确;
    21、D
    【详解】A.炎热的夏天,在室内地面上洒水,水蒸发会从周围吸热而降低周围环境的温度,使人感到凉爽,不是利用水的比热容大的特点,故A错误;
    B.双手互相揉搓可以取暖,是通过做功的方法改变物体的内能,故B错误;
    C.内能的大小跟物体的温度和物体的质量大小有关,物体的内能和物体的运动状况无关,故C错误;
    D.任何一种热机工作时要遵守能量守恒定律,故D正确。
    22、C
    【详解】A.由图乙可知,压力越大,电阻R1阻值越小,即压敏电阻的阻值随压力的增大而减小,故A正确,不符合题意;
    B.由图乙可知,压力为零时,压敏电阻阻值:R1=200Ω,压敏电阻两端电压:
    U1=U−U0=6V−2V=4V,
    电路电流:
    I===0.02A,
    定值电阻阻值:
    R0===100Ω,
    定值电阻R0的电功率:
    P0=U0I=2V×0.02A=0.04W;
    故B正确,不符合题意;
    C.压敏电阻所受压力最大,其阻值最小,电路电流最大,定值电阻两端电压最大,电压表量程为3V,则定值电阻两端最大电压为3V,电路最大电流:
    I最大===0.03A,
    此时压敏电阻阻值:
    R1'====100Ω,
    由图乙所示图象可知,压敏电阻阻值为100Ω时,其所受压力为2500N,故C错误,符合题意;
    D.由图乙可知,压敏电阻所受压力越大时,压敏电阻的阻值越小,电路总电阻越小,由I=可知,电源电压不变,电路总电流越大,定值电阻两端电压越大,要增大压敏电阻的承压范围,而不改变电表的条件,可以适当减小定值电阻阻值或再串联一个电阻,故D正确,不符合题意。
    23、C
    【分析】汽油机一个工作循环有四个冲程,分别是吸气、做功、压缩和排气;做功冲程对外做功,将内能转化为机械能;压缩冲程也有能量转化,将机械能转化为内能.
    【详解】在汽油机一个工作循环的四个冲程中,做功冲程是对外做功的过程,实际也是内能转化为机械能的过程.故选C.
    24、A
    【解析】A、物体吸收热量,温度不一定升高,比如晶体在熔化过程中虽然吸收热量,但温度不变,故A正确;
    BC、比热容是物质的一种特性,与物质的种类、状态有关,和物体吸收热量的多少、温度的高低、质量的大小都没有关系,故BC错误;
    D、热量是一过程量,它所对应的术语是“吸收”和“放出”,不能用“具有”,故D错误。
    故选A。
    25、D
    【解析】A、甲图是奥斯特实验,将通电导线放在小磁针上方时,小磁针发生了偏转,说明通电导线周围存在磁场,故A错误;
    B、乙图,当闭合电路的一部分导体在磁场中做切割磁感线运动,电路中产生感应电流,属于电磁感应现象,利用该原理制成了发电机,故B错误;
    C、丙图,当导体中通以电流时,导体棒会在磁场中运动,即通电导体在磁场中受到力的作用,此过程中电能转化为机械能,故C错误;
    D、丁图,两个S极相互排斥,是通过磁场发生的,故D正确。
    26、D
    【详解】导体电阻可以用公式计算,但是要知道:导体电阻由导体的材料、长度、横截面积决定,与导体两端的电压与流过导体的电流无关,只要是导体的材料、长度、横截面积确定了,导体电阻就确定了,故A、B、C错误,D正确。
    故选D。
    27、C
    【详解】A.雾凇是空气中的水蒸气遇到天气急剧降温凝华成的雾凇,需要放出热量,不符合题意;
    B.河水结冰,是液体凝固成固体的现象,需要放热,不符合题意;
    C.樟脑丸变小是固体樟脑丸遇热升华为气态,而变小,需要吸热,符合题意.
    D.露珠的形成是空气中的水蒸气液化成的小水珠,放热,不符合题意.
    28、C
    【详解】由图可知R1和R2串联,设电路中电流为I,电压表示数为U,电源电压为U总,则电压表示数可表示为
    故U与电流表示数I的关系图像为斜率为负值的直线。
    故选C。
    29、A
    【详解】家用电器发展的总体趋势是智能化、数字化、网络化,功能多元、体积小巧更方便使用,故BCD不符合题意,A符合题意。
    故选A。
    30、D
    【详解】A.假设AC段断路,用测电笔测试C后,没有电流流过氖管,氖管不会发光,这与题意不符合,所以AC段不会断路,故障不可能发生在AC段,A项不合题意;
    BC.假设CD段断路,那么电灯R不亮,用测电笔测试C,氖管能够发光,但是用测电笔测试D,没有电流流过氖管,氖管不会发光,这与题意不符合,所以CD段不会断路;假设CD段短路,那么电灯R不亮,用测电笔测试C、D后,这两处都能使氖管发光,而测试A、B两点时,这两处都能使氖管发光,这与题意不符合,所以CD段不会短路,即电灯R不会短路;综上所述,故障不会发生在CD段,电灯R也不会短路,B、C项不合题意;
    D.假设BD段断路,那么电灯R不亮,用测电笔测试C、D后,这两处都能使氖管发光,测试A、B两点时,A点氖管能发光,B点氖管不能发光,这与题意相符合,所以故障可能是BD段断路;选项D符合题意;
    故选D。
    二、填空题(每空1分,共10题,20分)
    31、1.2 36 32.4
    【详解】[1]线圈产生的热量:
    Q=I2r0t=(0.2A)2×0.5Ω×60s=1.2J;
    [2]整个电路消耗的电能:
    W=UIt=3V×0.2A×60s=36J;
    [3]由于电源内部有电阻,则电源内部电阻产生的热量为:
    Q′=I2rt=(0.2A)2×1Ω×60s=2.4J,
    产生的机械能:
    E机械=W-Q-Q′=36J-1.2J-2.4J=32.4J。
    32、a b
    【详解】由图示可以看出,当加热时间相同时即吸收的热量相同时,a的温度升高的快,
    利用热量的计算公式Q=cm△t可知,在质量相等、初温相同、吸热也相同的情况下,谁的温度升高得快,它的比热容小.
    所以,a的比热容小,b的比热容大.
    33、电能表 总开关 保险盒
    【解析】分析上图可以得出:
    进户线(火线、零线)到某家庭后,先进电能表,所以①是电能表;
    为了方便维修,电能表后边有总开关,②是总开关;
    为了保护电路,还应安装保险盒,③是保险盒。
    34、7624.1 220
    【详解】电能表使用的单位是kW·h,读数的最末一位是十分位,如图电能表读数为7624.1kW·h;
    电能表盘上的“220V”,表示此电能在电压为220V的家庭电路中使用.
    35、变亮 细 小
    【详解】[1]闭合开关,回形针向左移动的过程中,铅笔芯接入电路中的长度变短,电阻减小,根据欧姆定律可知,电流变大,灯泡变亮;
    [2]回形针从最右端移动到最左端的过程中,灯泡亮度变化不明显,说明电流的变化比较小,根据可知,即电阻变化较小,故应选用电阻较大的铅笔芯,即换用更细的铅笔芯;
    [3]加热铅笔芯,灯泡逐渐亮起来(即电流增大,铅笔芯的电阻减小),这一现象说明铅笔芯的电阻随温度升高而减小.
    36、增加 压缩 1200
    【详解】[1]改变物体内能的方式有做功和热传递;做功改变物体内能时,对物体做功物体内能增加;物体对外做功,物体内能减小;所以当活塞对筒内气体做功,气体的内能增加;
    [2]在内燃机四个冲程中有两次能量转化,压缩冲程机械能转化为内能;做功冲程内能转化为机械能;所以活塞对筒内气体做功,气体内能增加这与四冲程汽油机的压缩冲程的能量转化相同;
    [3]内燃机一个工作循环有4个冲程,活塞往复2次,曲轴转动2周,对外做功1次;即飞轮转动2周内燃机完成1个工作循环,所以某台汽油机飞轮的转速为2400r/min,在1min内,飞轮转动2400周,汽油机完成1200个工作循环。
    37、① ③
    【解析】[1][2]焦耳最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系,得出焦耳定律,故①正确;最先通过实验总结得出电流与电压、电阻三者之间关系的科学家是欧姆,故②错误;奥斯特最早发现了电与磁之间的联系即电流的磁效应,说明电可以生磁;故③正确。
    38、2120.5 0.01 40
    【解析】电能表的最后一位是小数;单位是kWh,示数为2120.5kWh;2500r/kWh表示每消耗1kW•h的电能,电能表转盘就转过2500r,转盘转过25r消耗的电能:, 灯泡的电功率:.
    39、0.2 不能
    【详解】根据串联电路的电流处处相等的规律解答.
    节日小彩灯是由20只小灯泡串联而成的,如果电源插头处电流为200mA,因为串联电路的电流处处相等,所以通过第20只小灯泡的电流为:;
    因为串联时,只有一条路径,如果其中一只小灯泡的灯丝断了,则整个电路为断路状,其他的小灯泡不能发光.
    【点睛】
    注意熟练应用串联电路的电流特点,是电路的最基本规律,是分析电路的基础,一定要熟练掌握.
    40、压缩 80 14.7 比热容 降低
    【详解】[1]由图可知,当两气门关闭、活塞向上运动时,该冲程是汽油机的压缩冲程;
    [2]在四冲程内燃机的工作过程中曲轴转2圈,完成4个冲程,完成一个工作循环,1个工作循环外做功1次;由题意可知,单缸四冲程汽油机的飞轮转速是2400r/min,即每秒钟转40圈,完成80个冲程,做功20次;
    [3]每次做功735J,则每秒做的功:
    W=735J×20=14700J,
    功率
    P==14700W=14.7kW;
    [4]因为水的比热容较大,在相同质量的情况下,升高相同的温度,水能吸收更多的热量,所以汽油机上的散热器用水作为冷却剂;
    [5]汽车发动机工作时将内能转化为机械能,冒“黑烟”说明燃烧不充分,用来做有用功的能量占燃料完全燃烧放出的总能量的比值就小,所以效率降低。
    三、实验题(每空1分,共2题,15分)
    41、(2)如图所示
    (2)左 (3)小灯泡断路(或小灯泡灯丝断了 或小灯泡接触不良) (4)3.48 右 (5)B
    【解析】试题分析:(2)滑动变阻器要接一上一下两个接线柱,由电源电压为3V可知电压表选小量程3-3V,与小灯泡并联,连线如图所示.
    (2)闭合开关前滑动变阻器滑片要移到阻值最大处,如图应移动到左端.(3)电流表无示数说明电路有断路故障,又电压表有示数,说明电压表两接线柱与电源相连电路为通路,故与电压表并联的小灯泡处断路.(4)由图乙可见电流为3.32A,此时小灯泡功率为P=UI=2.5V×3.32A=3.48W,要使小灯泡正常发光需要将灯泡两端电压提升到额定电压2.5V,故应减小滑动变阻器接入电路电阻,将滑片向右移,(5)该电路无法比较产生热量的多少,A选项错误;可以通过移动滑片改变电路中的电流和定值电阻两端的电压,从而探究电流与电压的关系,B选项符合题意,选填B;探究电流与电阻的关系需要改变电阻值进行多次实验,只有一只定值电阻无法完成实验,C选项不符合题意.
    答案:(2)如图所示 (2)左
    (3)小灯泡断路(或小灯泡灯丝断了 或小灯泡接触不良) (4)3.48 右 (5)B
    考点:电路连接;滑动变阻器的使用;电压表使用;电路故障判断;电流表读数;电功率计算;实验评估.
    42、b 0.3 0.75 灯丝 增大 >
    【解析】(1)为了保护电路,由图甲知,开关闭合前滑动变阻器滑片P应滑到阻值最大的b端;
    (2)当电压表的示数为2.5V时,灯泡正常发光,图乙中电流表选用0~0.6A量程,分度值是0.02A,此时的电流I=0.3A,
    所以小灯泡的额定功率:P=UI=2.5V×0.3A=0.75W;
    (3)由图丙发现图线是弯曲的,这说明电流与电压不成正比,即灯丝的电阻是变化的,原因是灯丝的电阻随温度的升高而增大;
    (4)由图丙可知,灯泡两端电压1.5V时,电流为0.25A,
    此时它的功率:P′=U′I′=1.5V×0.25A=0.375W>0.27W。
    四、计算题(每题10分,共2题,20分)
    43、(1) 2V (2)400N,满足要求
    【详解】(1)由题知撞击前传感器阻值最大,所以电路中电流最小,由图乙可知电路最小电流 所以从重物开始下落到撞击玻璃样品前这段时间内,电阻两端的电压是:
    (2)玻璃样品受到的最大撞击力时,传感器电阻最小,电路中电流最大,由图乙可知最大电流为 此时两端电压
    由图甲可知传感器与串联,所以此时传感器两端电压
    所以传感器此时的电阻
    由图丙可知当传感器电阻为时, 玻璃样品受到的最大撞击力为
    所以满足设计要求
    答:(1) 从重物开始下落到撞击玻璃样品前这段时间内,电阻两端的电压是;
    (2)玻璃样品受到的最大撞击力;
    样品满足设计要求。
    44、(1)5A;(2)66kW•h;(3)909瓦.
    【分析】(1)根据表中空调的铭牌参数:额定电压是220V.额定功率为1100W,利用P=UI变形即可求出这台空调正常工作时通过的电流;(2)已知P=1100W,这台空调一个月正常工作时间t=2h×30,根据W=Pt即可求出那么一个月要消耗的电能;(3)根据这台空调的额定电压和额定功率,利用R=求出这台空调的电阻,再利用P=即可求出实际消耗的电功率.
    【详解】(1)由表中空调的铭牌参数可知:U额=220V,P额=1100W,空调正常工作时通过的电流I= ==5A;(2)P=1100W=1.1kW,t=2h×30=60h,W=Pt=1.1kW×60h=66kW⋅h;(3)由:U额=220V,P额=1100W,可知这台空调的电阻为:R= ==44Ω,P实= =≈909W.
    额定电压:220V
    型号KFR﹣2GW/uR2
    频率:50Hz
    额定功率:1100W
    出厂日期:2009.5
    编号:AO30493

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        使用学贝下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        即将下载

        2023-2024学年物理九年级上期末测试试题
        该资料来自成套资源,打包下载更省心 该专辑正在参与特惠活动,低至4折起
        [共10份]
        浏览全套
          立即下载(共1份)
          返回
          顶部
          Baidu
          map
