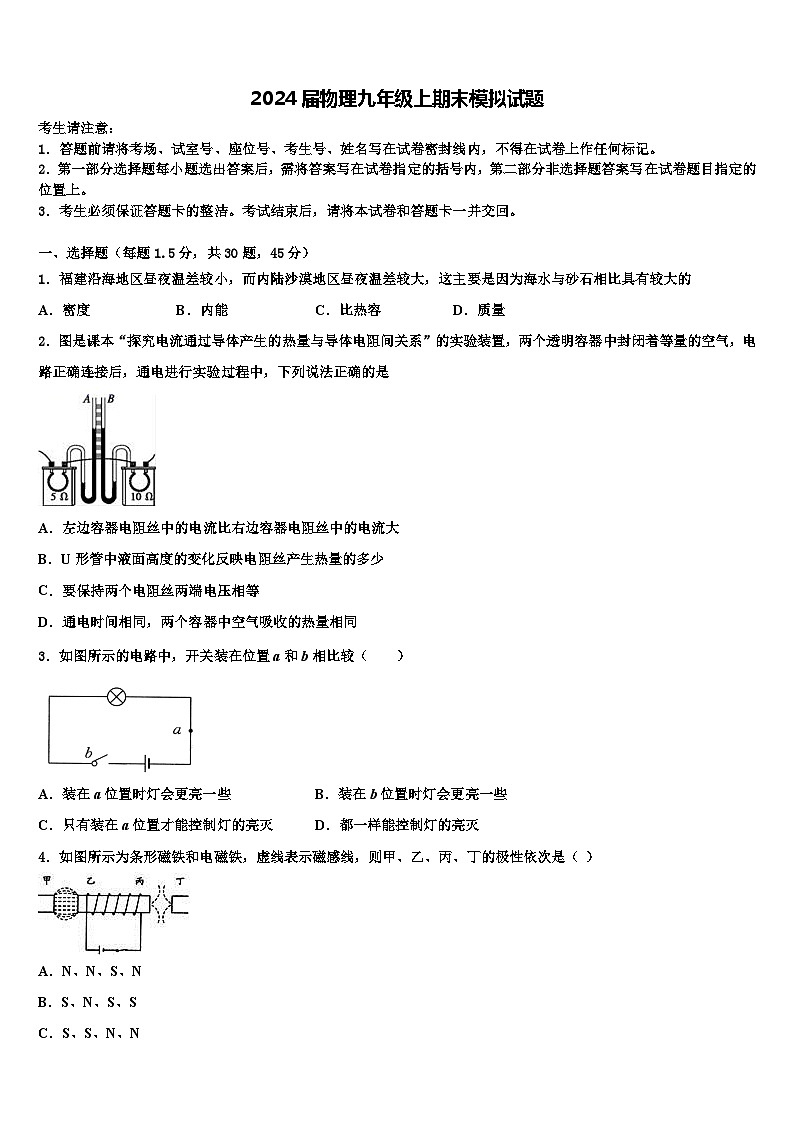

2024届物理九年级上期末模拟试题

这是一份2024届物理九年级上期末模拟试题，共24页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，这主要是因为海水与砂石相比具有较大的
A．密度B．内能C．比热容D．质量
2．图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
3．如图所示的电路中，开关装在位置a和b相比较（ ）
A．装在a位置时灯会更亮一些B．装在b位置时灯会更亮一些
C．只有装在a位置才能控制灯的亮灭D．都一样能控制灯的亮灭
4．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
A．N、N、S、N
B．S、N、S、S
C．S、S、N、N

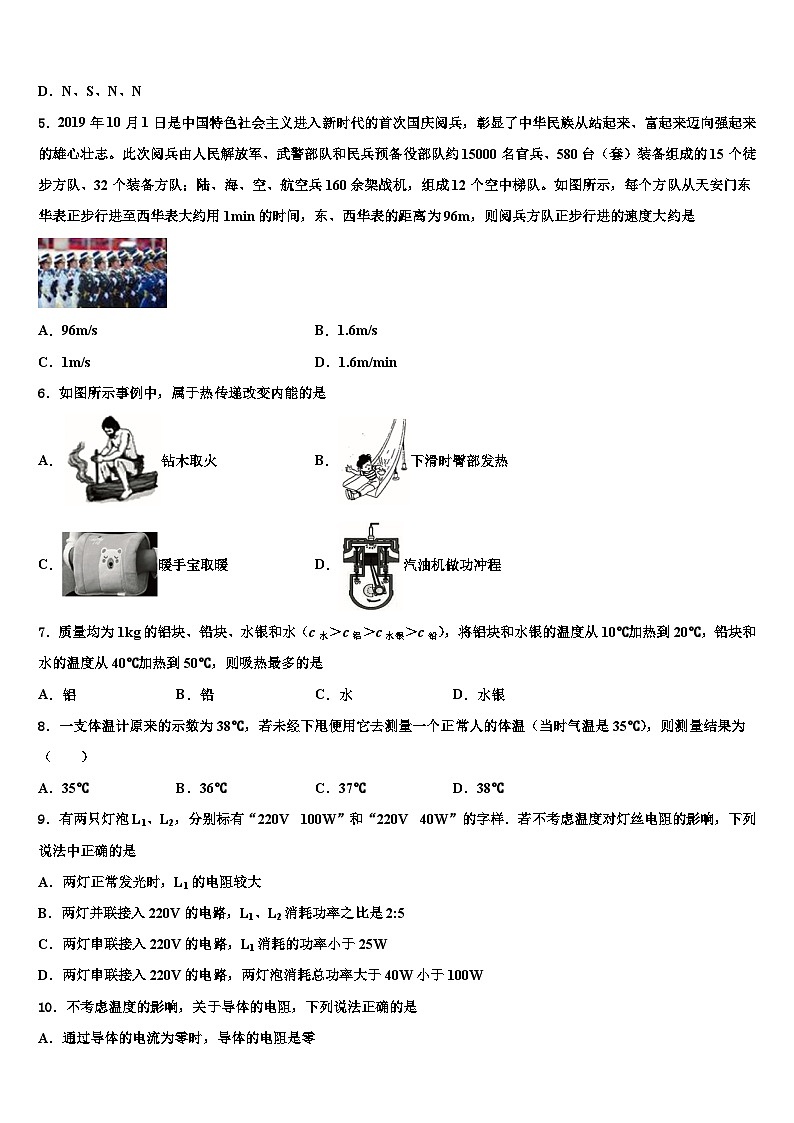

D．N、S、N、N
5．2019年10月1日是中国特色社会主义进入新时代的首次国庆阅兵，彰显了中华民族从站起来、富起来迈向强起来的雄心壮志。此次阅兵由人民解放军、武警部队和民兵预备役部队约15000名官兵、580台（套）装备组成的15个徒步方队、32个装备方队；陆、海、空、航空兵160余架战机，组成12个空中梯队。如图所示，每个方队从天安门东华表正步行进至西华表大约用1min的时间，东、西华表的距离为96m，则阅兵方队正步行进的速度大约是
A．96m/sB．1.6m/s
C．1m/sD．1.6m/min
6．如图所示事例中，属于热传递改变内能的是
A．钻木取火B．下滑时臀部发热
C．暖手宝取暖D．汽油机做功冲程
7．质量均为1kg的铝块、铅块、水银和水（c水＞c铝＞c水银＞c铅），将铝块和水银的温度从10℃加热到20℃，铅块和水的温度从40℃加热到50℃，则吸热最多的是
A．铝B．铅C．水D．水银
8．一支体温计原来的示数为38℃，若未经下甩便用它去测量一个正常人的体温（当时气温是35℃），则测量结果为（ ）
A．35℃B．36℃C．37℃D．38℃
9．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样．若不考虑温度对灯丝电阻的影响，下列说法中正确的是
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C．两灯串联接入220V的电路，L1消耗的功率小于25W
D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W

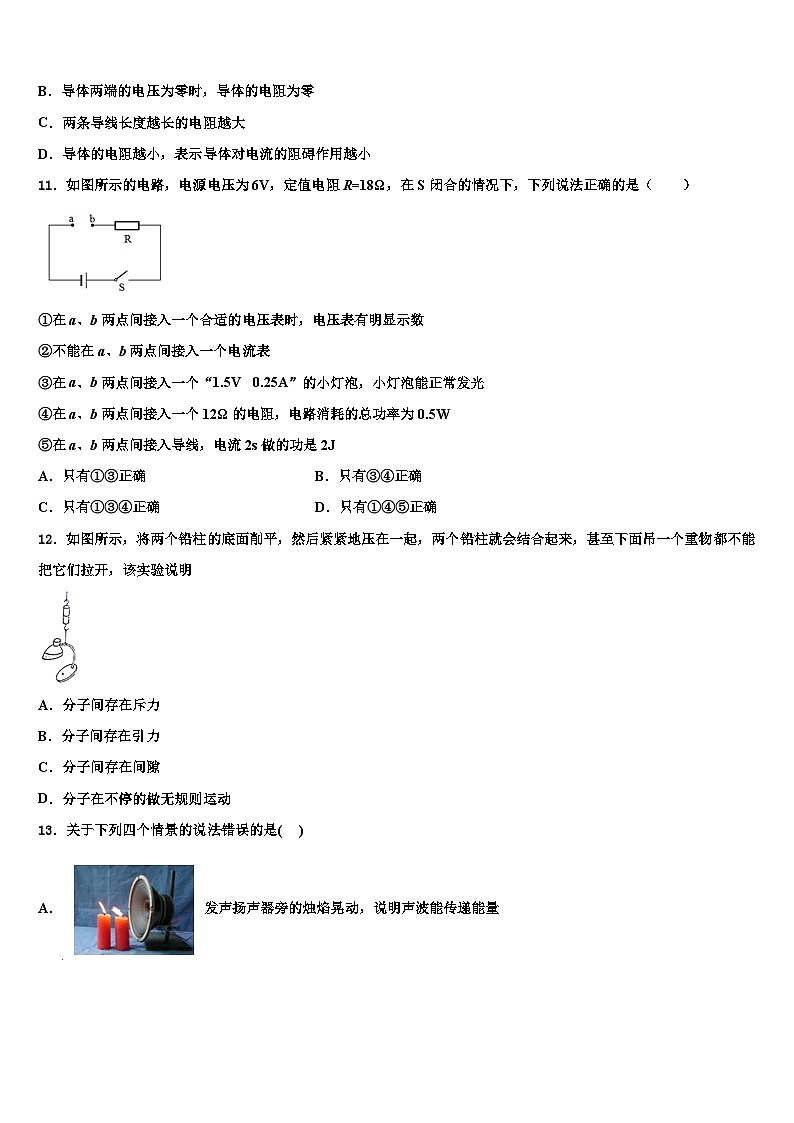

10．不考虑温度的影响，关于导体的电阻，下列说法正确的是
A．通过导体的电流为零时，导体的电阻是零
B．导体两端的电压为零时，导体的电阻为零
C．两条导线长度越长的电阻越大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
11．如图所示的电路，电源电压为6V，定值电阻R=18Ω，在S闭合的情况下，下列说法正确的是（ ）
①在a、b两点间接入一个合适的电压表时，电压表有明显示数
②不能在a、b两点间接入一个电流表
③在a、b两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡能正常发光
④在a、b两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W
⑤在a、b两点间接入导线，电流2s做的功是2J
A．只有①③正确B．只有③④正确
C．只有①③④正确D．只有①④⑤正确
12．如图所示，将两个铅柱的底面削平，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，该实验说明
A．分子间存在斥力
B．分子间存在引力
C．分子间存在间隙
D．分子在不停的做无规则运动
13．关于下列四个情景的说法错误的是( )
A．发声扬声器旁的烛焰晃动，说明声波能传递能量
B．不能听到真空罩中闹钟的铃声，说明声波的传播需要介质
C．发声的音叉将乒乓球弹开，说明发声的物体在振动
D．8个相同的玻璃瓶装不同高度的水，敲击它们时发出声音音色不同
14．下列家用电器中电功率最大的是（ ）
A．电吹风机B．空调C．照明灯D．电视机
15．下列用电器在正常工作时消耗相同的电能，产生热量最多的是（ ）
A．笔记本电脑B．电视机
C．电饭煲D．电风扇
16． “安全用电，珍惜生命”是每个公民应有的意识．下列关于用电安全说法中正确的是
A．更换灯泡时应先断开电源
B．只要不接触高压带电体就不会触电
C．发现有人触电时，应尽快用手拉开他
D．多个大功率用电器同时使用一个插座
17．某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )

A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
18．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
19．如图所示，甲装置：在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，观察发生的现象；乙装置：烧瓶内盛少量水，给瓶内打气，当瓶塞跳出时，观察瓶内的变化。下列对这两个装置进行的实验认识正确的是（ ）
A．甲：迅速向下压活塞的过程中，瓶内空气温度不变
B．乙：给瓶内打气瓶塞跳出前，瓶内空气内能减小
C．甲：活塞下压后反弹的过程相当于内燃机的做功冲程
D．乙：瓶塞跳出的过程相当于内燃机压缩冲程
20．如图所示，下列说法正确的是（ ）
A．只闭合开关S1和S2时，电灯L1被短接，电流表测通过L2的电流
B．只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流
C．只闭合开关S1和S2时，电灯L1和L2并联，电流表测通过L2的电流
D．开关S1、S2和S3都闭合时，形成短路，电流表将烧坏
21．图10是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置，通电前A、B两个U形管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则
A．I1＝I2，A管中的液面较低
B．I1＝I2，A管中的液面较高
C．I1＞I2，A管中的液面较低
D．I1＞I2，A管中的液面较高
22．下列现象中,通过热传递改变物体内能的是( )
A．反复弯折后，铁丝的温度升高B．用火炉烧水，水的温度升高
C．火车经过后，铁轨的温度升高D．两手相互搓揉，手掌发热
23．在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（ ）
A．电阻R1的阻值为20Ω
B．滑片P移到b端时，R2两端的电压为6V
C．滑片P移到a端时，R1消耗的功率为0.2W
D．当滑片P移到中点时，通过R1的电流为0.3A
24．关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A．导体中的电流越大，电阻就越小B．导体两端的电压越小，导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过该导体的电流就越大
25．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（ ）
A．电源电压为6V
B．将电压表V2换成电流表，则L1与L2并联
C．将电压表V2换成电流表，则L1亮，L2不亮
D．L1两端电压为2.6V
26．用两个相同的电热器分别给质量相同的水和某种液体加热，每隔1 min记录一次数据，如表所示，则该液体的比热容为
A．0.9×103 J/（kg·℃）B．1.8×103 J/（kg·℃）
C．3.6×103 J/（kg·℃）D．1.4×103 J/（kg·℃）
27．有阻值分别为10Ω、15Ω的两根电阻丝R1、R2，把它们按如图所示的连接方式连接成电路，先后接入同一电源，则在相等时间内放出热量最少的是
A．B．
C．D．
28．如图所示的符号分别代表小雪、霜冻、雾、冰雹四种天气现象，其中属于液化现象的是（ ）
A．B．C．D．
29．图表示了：家庭电路中四种用电器正常工作40小时的耗电情况．则

A．甲用电器可能是笔记本电脑
B．乙和丙产生的电热肯定相同
C．电流通过乙做功7.2×107J
D．丁的实际功率最大
30．如图家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用．要求：电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（ ）
A．
B．
C．
D．
二、填空题（每空1分，共10题，20分）
31．有一个电铃，它的电阻是10Ω，额定电压为6V。现只有一个电压为9V的电源，为使电铃正常工作，应给它________（选填“串”或“并”）联一个阻值为________Ω的电阻。
32．问题解决——改造电饭煲
小明发现自己家的电饭煲只有高温蒸煮却没有保温功能，于是他找来一个与电饭煲的电热丝阻值相同 的电阻R和一个单刀双掷开关S2，对电饭煲进行了改造，使其具有蒸煮和保温两个挡位。
（1）请在虚线框内画出改造后的电饭煲的工作电路图（电饭煲的电热丝用表示）；
（_______）
（2）分别说明两个挡位时开关S1和S2的状态______；
（3）求出电饭煲分别在蒸煮和保温状态时，电路消耗的电功率之比为______。
33．对人体的安全电压是不高于___________V；家庭电路中触电事故有单线触电和双线触电两种，都是人体直接或间接跟____________线接触造成的（选填“火”或“零”）．
34．汽车散热器常用水作为冷却剂，这是利用了水的比热容较_______（选填“大”或“小”）的特点。一段时间后水量减少，剩下的水比热容_______（选填“变大”、“不变”或“变小”）。
35．如图所示是小雨家的电能表，此时电能表示数为________，小雨让一个用电器单独工作15 min，这段时间内电能表转盘刚好转了120转，电流做了_______J的功，则该用电器的实际功率为_______W.
36．小明在探究“凸透镜成像规律”的实验中，他把蜡烛放在距透镜30cm时，在光屏上形成清晰缩小的像，此时的成像特点可应用于___________（填“照相机”、“投影仪”或“放大镜”）。现将蜡烛向透镜方向移动10cm，要使光屏上再次形成清晰倒立的像，应将光屏___________透镜（填“远离”或“靠近”）。
37．如图是两个演示实验和四冲程汽油机的两个冲程的示意图。与汽油机做功冲程原理相同的是图___所示的演示实验：图_______表示汽油机正处于压缩冲程，若该汽油机每秒钟完成60个冲程，则每秒它对外做功_______次。
38．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为_______（填“甲”或“乙”）较易损坏，这是因为按动这种开关的_______较小，按动需要的力较大．
39．在烹饪肉片时，直接爆炒，会将肉片炒焦，失去鲜味，在肉片外附着上淀粉糊，炒出的肉片既鲜嫩又美味，在炒肉的过程中，肉片内能增加主要是通过_____方式实现的，附近能闻到肉香是_____现象。
40．很多生活小常识都蕴涵着物理学原理。空气清新剂等压缩气罐不要放置在高温环境下，是因为____可以改变物体的内能(选填“热传递”或“做功”)，易使气罐升温爆炸；用水作为冷却剂是因为水的_____比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使_____过大，造成电流过大，容易引起火灾。
三、实验题（每空1分，共2题，15分）
41．用如图的实验装置，探究导体产生的热量与导体的电阻关系，两烧瓶中煤油质量相等，两只温度计的初始示数相同，电阻丝的阻值R1＞R2。
(1)开关接在干路，是为了控制_____相同。实验是通过_____来反映电流产生热量的多少。
(2)闭合开关后，发现B中温度计的示数上升较快。则B中电阻丝放出的热量比A中电阻丝放出的热量_____（选填“多“或“少“）。该实验现象表明：当导体两端的电压和通电时间相同时，导体电阻越大，导体产生的热量越_____（选填“多“或“少“）。
(3)某款电烤箱的高温和低温两挡的调节是通过改变接入电路中的电阻丝的长度来实现的。由上述实验可知：高温档接入电路的电阻丝比低温档要_____（选填“长“或“短“）一些。
42．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
(1)请你用笔画线代替导线，将如图甲中的实物电路连接完整．
（______）
(2)闭合开关前，如图甲中滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
(3)小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为_______V，若他想测量小灯泡的额定功率，应将如图甲中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．
(4)小科同学正确连接电路后进行实验，测量小灯泡的额定功率，并记录实验数据．当他断开开关时，才发现电压表如图丙所示，他测得小灯泡的额定功率将__________（选填“大于”、“小于”或“等于”）正确值．
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丁所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是________W．
(6)小华连好上述电路后，闭合开关，小灯泡不亮，电压表有示数，电流表无示数，则电路的故障为_____．
四、计算题（每题10分，共2题，20分）
43．如图所示电路，电源电压保持不变，灯上标有“6V 3W”字样，当开关S1闭合、S1断开、滑动变阻器滑片P移到a端时，电压表的示数为1．4V，电流表示数为2．3A（灯泡灯丝电阻不随温度的变化而改变）．求：
（1）滑动变阻器的最大阻值．
（1）此时灯泡的实际功率．
（3）电源电压．
（4）当开关S1和S1都闭合、滑动变阻器的滑片P移到b端时，电路消耗的总功率．
44．某电热水壶内部电热丝的阻值为40 Ω，接在电路中后通过的电流为5 A，通电8 min，能够将2 kg水从20℃加热到70℃.不计温度对电阻的影响，已知水的比热容为4.2×103J/（kg·℃），求：
（1）这壶水吸收的热量；
（2）此电热水壶的热效率.
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【解析】解：沿海地区水多，内陆沙漠地区水少、沙石多．因为水的比热容较大，白天，相同质量的水和沙石相比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大．
故答案为C．
2、B
【详解】A．由图可知，两阻值不同的电阻丝串联，通过电阻丝的电流相同，故A错误；
B．据实验装置可知，电流通过导体产生热量使容器中的空气受热膨胀，从而导致U型管中的液面会发生变化，虽然产生热量的多少不能直接观察，但可以通过U型管液面高度差的变化来反映，故B正确；
C．由图可知，两阻值不同的电阻丝串联，通过电阻丝的电流与通电时间相等而电阻阻值不同，此装置可以探究：电流产生的热量与电阻的关系，故需要保持的是两个电阻丝两端电流相等，故C错误；
D. 在时间相同时，通过的电流相同、两电阻丝的阻值不同，产生的热量不同，两瓶中煤油吸收的热量不相同，故D错．
【点睛】
电流通过电阻丝做功，消耗电能转化为内能，产生的热量被煤油吸收，煤油吸收热量温度升高，本实验是通过温度计的示数变化反应电流产生的热量多少；由焦耳定律可知，电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，为了研究电流通过导体产生热量与导体电阻的关系，要控制通过的电流和通电时间不变，改变电阻丝的电阻，为此设计成如图所示的实验．
3、D
【详解】在串联电路中，开关可以控制所有用电器；开关位置的改变，其控制作用不变；所以，开关装在位置a和b都一样能控制灯的亮灭，对灯泡的亮度没有影响，故ABC错误，D正确。
故选D。
4、B
【详解】根据安培定则可以确定电磁铁的磁极，利用右手握住电磁铁，四个手指指向电流方向，大拇指指向左侧，所以乙为N极．根据甲、乙间的磁感线的开关，可以知道它们是异名磁极，甲为S极；丙丁为同名磁极，丁为S极．
5、B
【详解】阅兵方队正步行进的速度大约
v==1.6m/s，
故选B。
6、C
【解析】A. 钻木取火，是克服摩擦力做功，机械能转化为内能，属于做功改变物体的内能，故A不符合题意；
B. 下滑时臀部发热，是克服摩擦力做功，机械能转化为内能，属于做功改变物体的内能，故B不符合题意；
C. 暖手宝取暖，属于热传递改变物体的内能，故C符合题意；
D. 汽油机的做功冲程中，高温高压的燃气对活塞做功，燃气的内能减小，属于做功改变物体的内能，故D不符合题意．
故选C．
7、C
【详解】∵铝块和水银的温度从10℃加热到20℃，铅块和水的温度从40℃加热到50℃，∴它们升高的温度值相同，∵Q吸=cm△t，c水>c铝>c水银>c铅，它们的质量都是1kg，∴它们吸收的热量：
Q水>Q铝>Q水银>Q铅
故选C。
8、D
【详解】体温计使用前用力甩一下玻璃泡上方的水银才能回到玻璃泡中；没有甩的体温计的读数是38℃，直接用来测量人的体温，若人的体温高于38℃，体温计中的水银会上升，测量是比较准确的；若人的体温不高于38℃，体温计中的水银不会下降，依然显示的是38℃，由于正常人的体温是37℃，所以正常体温的人测量的结果是38℃，故D正确．
故选D．
9、C
【详解】A．由灯的铭牌,根据R=，求出两灯的电阻：R1==484Ω,R2==1210Ω
可见R1R2，故A错误；
B．并接在220V电源上,因为P=P额,实际功率：P1=100W,P2=40W, L1、L2消耗功率之比是: 100W : 40W=5:2，故B错误；
C．串联接在220V的电源上,电路中的电流I= =0.13A,
L1消耗的功率P1=I2R1=(0.13A)2484Ω8.2W25W,故C正确；
D． 两灯串联接入220V的电路，两灯泡消耗总功率P= I2R总=(0.13A)2（484Ω1210Ω）28.6W,故D错误．
10、D
【详解】AB．导体的电阻大小与导体两端的电压和通过的电流无关，故AB项错误；
C．没有说明材料和横截面积是否相同，故无法比较两导体的电阻大小关系，故C项错误；
D．导体的电阻表示的是导体对电流的阻碍作用，电阻越小，说明导体对电流的阻碍作用越小，故D项正确。
11、A
【详解】①在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V，即电压表有明显示数，故①正确；
②在ab两点间接入一个电流表时，电路为R的简单电路，电流表测电路中的电流，故②错误；
③因串联电路中总电压等于各分电压之和，所以灯泡正常发光时，串联电阻两端的电压
U串=U-UL=6V-1.5V=4.5V
因串联电路中各处的电流相等，所以由可得串联电阻的阻值为
故小灯泡能正常发光，故③正确；
④在a、b两点间接入一个12Ω的电阻时，电路消耗的电功率为
故④错误；
⑤在a、b两点间接入导线，电流2s做的功为
故⑤错误；故A正确，BCD错误。
故选A。
12、B
【详解】将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，故ACD错误，B正确．
故选B．
13、D
【详解】A．发声扬声器旁边的烛焰晃动，这是因为声音能传递能量，A正确,不符合题意；
B．因为声音不能传声，所以不能听到真空罩中闹铃的声音，B正确，不符合题意；
C．发声的音叉将乒乓球弹开，说明发声的物体在振动，C正确，不符合题意；
D．8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音调不同，D错误，符合题意．
14、B
【解析】由生活经验可知，题中四个家用电器中，空调在相同时间里消耗的电能最多，所以空调消耗电能最快，故空调的功率最大；
故选B。
15、C
【分析】电流流过导体时会产生一些现象，分为电流的热效应、化学效应、磁效应等；所以在不同的用电器上电流产生的效应不同，电能转化成的能的形式也不同；在消耗电能相同的条件下，能量的转化形式不同，产生的热量有多少之分。
【详解】用电器工作时将电能转化为其他形式的能量，电饭煲工作时将电能全部转化为内能；电风扇工作时主要把电能转化为机械能，产生很少的热量；电脑和电视机工作时，电脑转化为声能、光能等其他形式的能，产生的内能较少，比较可知，消耗相同的电能，产生热量最多的是电饭煲；故选C。
16、A
【详解】A．为了安全，更换灯泡时应先断开电源，故A正确；
B．即使不接触高压带电体也有可能会触电，故B错误；
C．发现有人触电时，应首先切断电源，才可以用手拉开他，故C错误；
D．家庭电路中不能多个大功率用电器同时使用一个插座，否则会使电路中的电流过大，引起火灾，故D错误；
17、C
【详解】A．为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B．按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C．家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C正确；
D．电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．
18、B
【详解】验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，验电器A的负电荷会移动到B，因为电流的方向与负电荷定向移动的方向相反，所以电流方向由B到A。
故选B。
19、C
【详解】A．当把活塞迅速压下去后，活塞压缩气体做功，气体的内能增加，温度也会随之升高，当温度达到棉花的燃点时，会看到硝化棉燃烧，故A错误；
B．用气筒向装有少量水的烧瓶里打气，瓶内气压增大，内能增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，故B错误；
C．内燃机的做功冲程，高温高压燃气推动活塞做功，将内能转化为机械能，故活塞下压后反弹的过程相当于内燃机的做功冲程，故C正确；
D．瓶塞跳出的过程，内能转化为机械能，相当于做功冲程，故D错误。
故选C。
20、D
【详解】ABC．只闭合开关S1和S2时，L1、L2并联，电流表测量的是干路电流，ABC均错误；
D．开关S1、S2和S3都闭合时，两灯均短路，电流表与电源两极直接连接，造成电源短路，电流表将烧坏，D正确。
故选D。
21、D
【详解】由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1>I2，故AB错误；
由Q＝I2Rt可知,通电时间相同时，I1>I2,R1＝R2＝5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高。故选D。
22、B
【详解】反复弯折铁丝时，是通过做功把人体的化学能转化为铁丝的内能，使铁丝温度升高，故A不符合题意；用火炉烧水，水吸收热量，温度升高，热量由火转移到水中，是通过热传递来改变水的内能的，故B符合题意；火车经过时，要克服摩擦力做功把机械能转化为内能，使铁轨温度升高，故C不符合题意；搓手时，双手相互摩擦，克服摩擦力做功，机械能转化成内能，从而使手发热，这是通过做功的方式改变内能，故D不符合题意，故选B．
23、D
【详解】B．当滑片P移到b端时，电路为R1的简单电路，电压表的示数为电源的电压，此时滑动变阻器接入电路中的电阻为0，两端的电压为0，故B不正确；
由图象可知，电压表的示数为6V即电源的电压U=6V；
A．滑片P移到a端时，R1与滑动变阻器的最大阻值串联，由图象可知，滑动变阻器R2的最大阻值为20Ω，电压表的示数U1=2V，
∵串联电路中总电压等于各分电压之和，
∴滑动变阻器两端的电压：
U2=U﹣U1=6V﹣2V=4V，
∵串联电路中各处的电流相等，
∴=，
即
=，
解得：
R1=10Ω，
故A不正确；
C． R1消耗的功率：
P1===0.4W，
故C不正确；
D．由图象可知，当滑片P移到中点即R2′=10Ω时，U1′=3V，
通过R1的电流：
I1===0.3A，
故D正确；
故选D。
24、D
【详解】ABC．电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关；跟电压、电流都无关，故ABC错误；
D．根据I＝可知：电阻一定时，导体两端的电压越大，通过它的电流就越大；故D正确。
故选D。
25、B
【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；
B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；
D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
26、D
【详解】取两种液体都加热了1分钟为研究对象，用相同的电热器加热，在相同的时间内，吸收的热量是相等的，Q水＝Q液，
Q水＝c水m（t水﹣t0），Q液＝c液m（t液﹣t0）
由于吸收相同，则：c水m（t水﹣t 0）＝c液m（t 液﹣t0），
即：4.2×103J/（kg•℃）×m×（26℃﹣20℃）＝c液m×（38℃﹣20℃）
解得：c液＝1.4×103J/（kg•℃）
故D正确．
27、C
【详解】根据串并联电路中电阻特点可知串联电路中电阻等与各电阻之和，且大于其中任何一个电阻；并联电路中总电阻的倒数等于各支路电阻倒数之和，并联电路中总电阻小于其中任何一个电阻，因此得出
R串＞R1＞R2＞R并
在纯电阻电路中，电阻放出的热量等于电功，因此
Q=W=
接入同一电源中电压相同，因此
Q串＜Q1＜Q2＜Q并
因此在相等时间内放出热量最少的串联电路，故选C。
28、C
【详解】雪和霜，冰雹都是属于凝华或者凝固而成，有气体或液态变化为固体．只有雾是由于水蒸气遇冷液化形成的，C符合题意．
29、C
【解析】A．由图可知，甲用电器40h消耗电能40kW•h，则其功率为==1kW=1000W，而笔记本电脑的功率大约为40W左右．故A错误．
B．由图可知，乙和丙两用电器在相同时间内消耗了相同的电能，即两用电器功率相同．但两用电器有可能不都是电热器，所以它们产生的电热可能不相同．故B错误．
C．用电器消耗的电能即电流所做的功．由图可知，乙用电器消耗电能W=20kW•h=7.2×107J，即电流通过乙做功7.2×107J．故C正确．
D．由可知，用电器在相同时间内消耗的电能越多，其功率越大．由图可知，在相同时间内甲用电器消耗的电能最多，则甲用电器功率最大．故D错误．
30、D
【解析】试题分析：串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热也有相应的开关控制．A、电热丝和电动机串联，电动机不能够独立工作．不符合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，电动机无法独立工作．不符合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作．不符合题意；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作．符合题意．故选D．
考点：电路图设计．
二、填空题（每空1分，共10题，20分）
31、串 5
【详解】
[1]要使电铃正常工作，需要给电铃串联一个电阻R，串联电阻R两端的电压
UR=U﹣U额=9V﹣6V=3V
∵电铃正常工作，
∴
I==0.6A
[2]串联电阻的阻值
R==5Ω
32、 闭合、接时为蒸煮挡；闭合、接时为保温挡 2:1
【详解】(1)电饭煲的功能具有高温蒸煮，可保温功能，且电源电压一定，根据P=可知。当高温蒸煮时，电路的电阻最小；可调温保温功能时，电阻最大，说明电阻R和发热丝串联，单刀双掷开关，可使R短路，然后与电源串联组成电路。如图所示：
(2)蒸煮功能时，电阻最小，此时开关S1闭合， S2拨到b，把R短路，只有发热体R热连入电路；
(3)保温档时，电阻最大，此时开关S1闭合，S2 拨到a，R和R热串联，接入电路；
蒸煮时功率为：
P蒸煮=，
保温时的功率为：
P保温=；
由于R=R热，
电饭煲在蒸煮和保温状态时，电路消耗的电功率之比为：
=
33、36 火
【解析】对人体来说安全电压不高于36V；触电是强电流通过人体造成的伤害，即人体在电流的回路中，家庭电路触电人一定直接或间接接触火线．
34、大 不变
【详解】[1]水的比热容较大，和其它物质比较，升高相同温度吸收热量多，所以汽车散热器常用水作为冷却剂；
[2]比热容是物质的一种特性，与质量的大小无关，一段时间后水量减少，剩下水的比热容不变；
35、2019.6 7.2×105 800
【详解】[1]由图示电能表可知，当时电能表示数为2019.6kW•h；
[2]这段时间内电能表转盘刚好转了120转，电流做的功为：
[3]该用电器的实际功率是：
36、照相机 远离
【解析】（1）凸透镜成像的三种情况和应用之一：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机。
（2）凸透镜成实像时，物近像远像变大。
【详解】把蜡烛放在距透镜30cm时，物距为30cm，在光屏上形成清晰缩小的像，则u＞2f，此时的成像特点可应用于照相机。
现将蜡烛向透镜方向移动10cm，物距减小，像距增大、像变大，则要使光屏上再次形成清晰倒立的像，应将光屏远离透镜方向移动。
【点睛】
此题主要考查凸透镜成像的应用，凸透镜成实像时，物距减小，像距增大，像变大，考查的频率很高，一定要熟练掌握。
37、1 4 15
【详解】图1对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能；
图2是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧，是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程；
图3气门都关闭，活塞下行，气缸容积变大，是做功冲程，做功冲程将内能转化为机械能；
图4气门都关闭，活塞上行，气缸容积变小，是压缩冲程，压缩冲程是把机械能转化为内能的过程；
[1]由以上分析不难看出：与汽油机做功冲程原理相同的图1所示的演示实验；
[2]图4表示汽油机正处于压缩冲程；
[3]热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，若该汽油机每秒完成60个冲程，则每秒它对外做功15次，飞轮转动30周。
38、甲 动力臂
【详解】甲乙两种开关均可在力的作用下绕轴转动，符合杠杆原理，因甲力臂小，根据杠杆原理可知力臂越小作用力越大，因此损坏的越快，所以甲较易损坏．
39、热传递 扩散
【解析】在炒肉片过程中，肉片内能增加主要通过热传递方式实现的；附近能闻到肉香是因为香味分子不停地做无规则的运动，属于扩散现象。
40、热传递 比热容 总功率
【详解】[1]将压缩气罐放在高温环境下，存在温度差，符合热传递的条件。
[2]由于水的比热容大，改变相同的温度，吸收或放出的热量多，所以可以用水做冷却剂。
[3]多个大功率用电器接在同一个插座上，总功率等于各用电器功率之和，功率过大电流过大。
三、实验题（每空1分，共2题，15分）
41、通电时间 温度计的示数变化 多 少 短
【分析】(1)为了控制电路中的通电时间，将开关接在干路；实验时，通过温度计的示数变化反应电流产生的热量多少；
(2)哪个温度上升得快哪个放出的热量就多，由题目可知“两烧瓶A、B中煤油质量相等” “导体两端的电压和通电时间相同”，只有电阻阻值的大小影响了导体产生热量的多少；
(3)根据电阻大小与导体长度的关系分析。
【详解】(1)[1]图中将开关接在干路上，可以控制两电阻丝的通电时间相同；
[2]通过观察温度计的示数变化来判断电流产生的热量的多少；
(2)[3]发现B中温度计的示数上升较快，则说明B中电阻丝R2放出的热量比A中电阻丝R1放出的热量多；
[4]图中两电阻丝并联，导体两端的电压和通电时间相同，而电阻丝的阻值R1＞R2，所以可得出结论：当导体两端的电压和通电时间相同时，导体电阻越大，导体产生的热量越少；
(3)[5]由上述实验可知，在相同时间内低温档产生的热量较少，在电压相同的情况下，低温档的电阻应比高温档的电阻大，所以低温档的电阻丝比高温档的电阻丝长，即高温档时电阻丝的长度短一些。
【点睛】
本题考查了学生对焦耳定律、并联电路的电压关系的了解和掌握，理解并用好控制变量法、转换法是本题的关键。
42、 A 2.2 B 小于 0.5 小灯泡断路
【详解】(1)灯泡额定电压U=2.5V，电阻约为R=10Ω，由欧姆定律，流过灯泡的电流约为：
，故电流表的量程应选0∼0.6A，电流表0.6A接线柱接灯泡左端接线柱；灯的额定电压为2.5V，电压表选用0−3V与灯并联，电路图如下图所示：
(2)闭合开关前，图甲中滑动变阻器的滑片P应滑到阻值最大处，即A端；
(3)由图乙知电压表选用小量程，分度值为0.1V，示数为2.2V； 2.2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器连入电路中的电阻大小，故滑片向右B移动，直到电压表示数为额定电压；
(4)当他断开开关时，才发现电压表如图丙所示是0.3V，说明电压表没有调零，测出的电流值偏小，所测得的小灯泡的额定功率小于正确值；
(5)由图3中的I−U图象知：灯泡额定电压U=2.5V对应的电流I=0.2A，灯泡额定功率： ；
(6)正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，说明电路断路或电路总电阻很大；电压表示数等于电源电压，说明电压表与电源连通，其故障可能是灯泡断路，而导致电压表串联在电路中．
四、计算题（每题10分，共2题，20分）
43、（3）8Ω；（3）3．28W；（3）6V；（4）4．5W．
【解析】试题分析：（3）当开关S3闭合，S3断开，滑动变阻器滑片P移至a端时，R最大=U/I=3．4V/2．3A=8Ω；（3）由灯泡的规格可知，灯泡的电阻为RL=U额3/P额=（6V）3/3W=33Ω，所以此时灯泡的实际功率为：P实=I3RL=（2．3A）3×33Ω=3．28W；（3）电源电压为：U=I（RL+R最大）=2．3A×（33Ω+8Ω）=6V；（4）当开关S3和S3都闭合、滑动变阻器滑片移至b端时，灯正常发光P总=P额+U3/R最大=3W+（6V）3/8Ω=4．5W．
【考点定位】欧姆定律；电功率
44、（1）4.2×105J （2）87.5%
【解析】根据题中“电热水壶内部电热丝的阻值为40Ω，接在电路中后通过的电流为5A，通电8min，及求水吸收的热量和电热水壶的热效率”可知，本题考查热量的计算和加热的效率．根据吸热公式求出水吸收的热量；根据焦耳定律求出电热水壶所消耗的电能，利用求出此过程中电热水壶的热效率．
【详解】（1）水吸收的热量
．
（2）电热丝产生的热量，
则电热壶的效率是
．
答：（1）这壶水吸收的热量为；（2）此电热水壶的热效率为87.5%；
加热时间/min
0
1
2
水的温度/℃
20
26
32
液体的温度/℃
20
38
56
