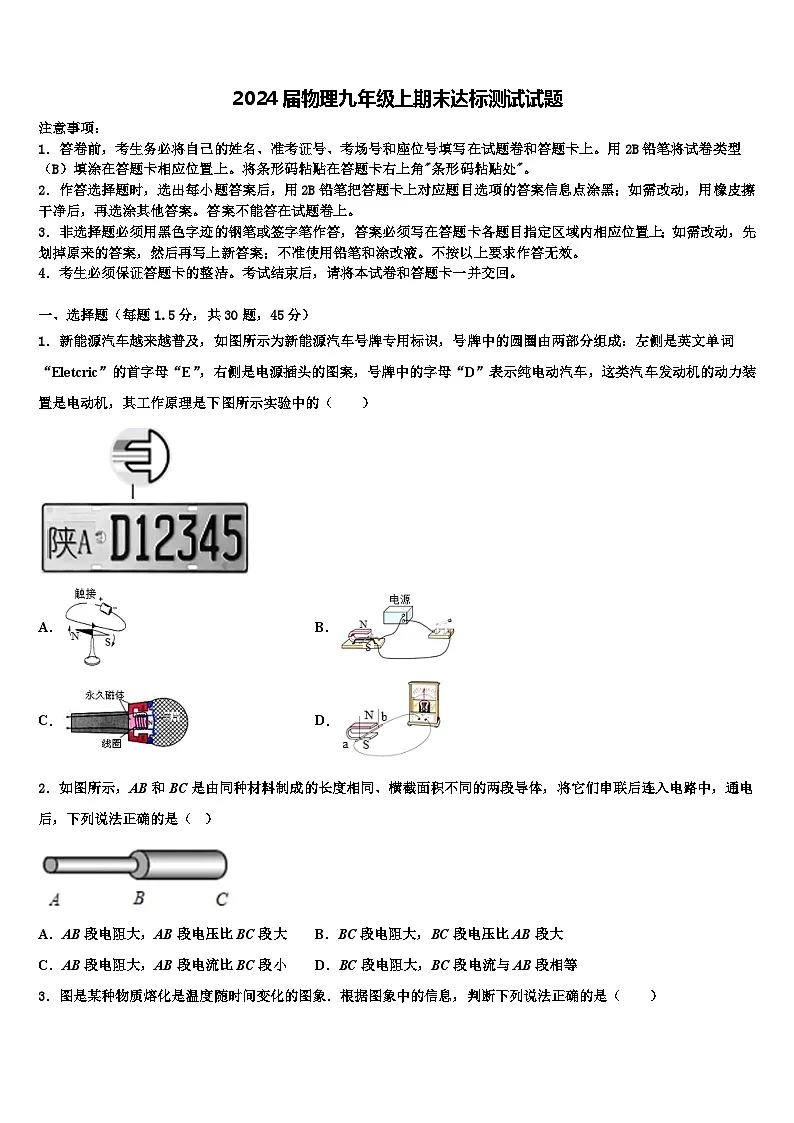

2024届物理九年级上期末达标测试试题

这是一份2024届物理九年级上期末达标测试试题，共22页。试卷主要包含了考生必须保证答题卡的整洁，如图所示，甲装置等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识，号牌中的圆圈由两部分组成：左侧是英文单词“Eletcric”的首字母“E”，右侧是电源插头的图案，号牌中的字母“D”表示纯电动汽车，这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（ ）
A．B．
C．D．
2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，通电后，下列说法正确的是（ ）
A．AB段电阻大，AB段电压比BC段大B．BC段电阻大，BC段电压比AB段大
C．AB段电阻大，AB段电流比BC段小D．BC段电阻大，BC段电流与AB段相等

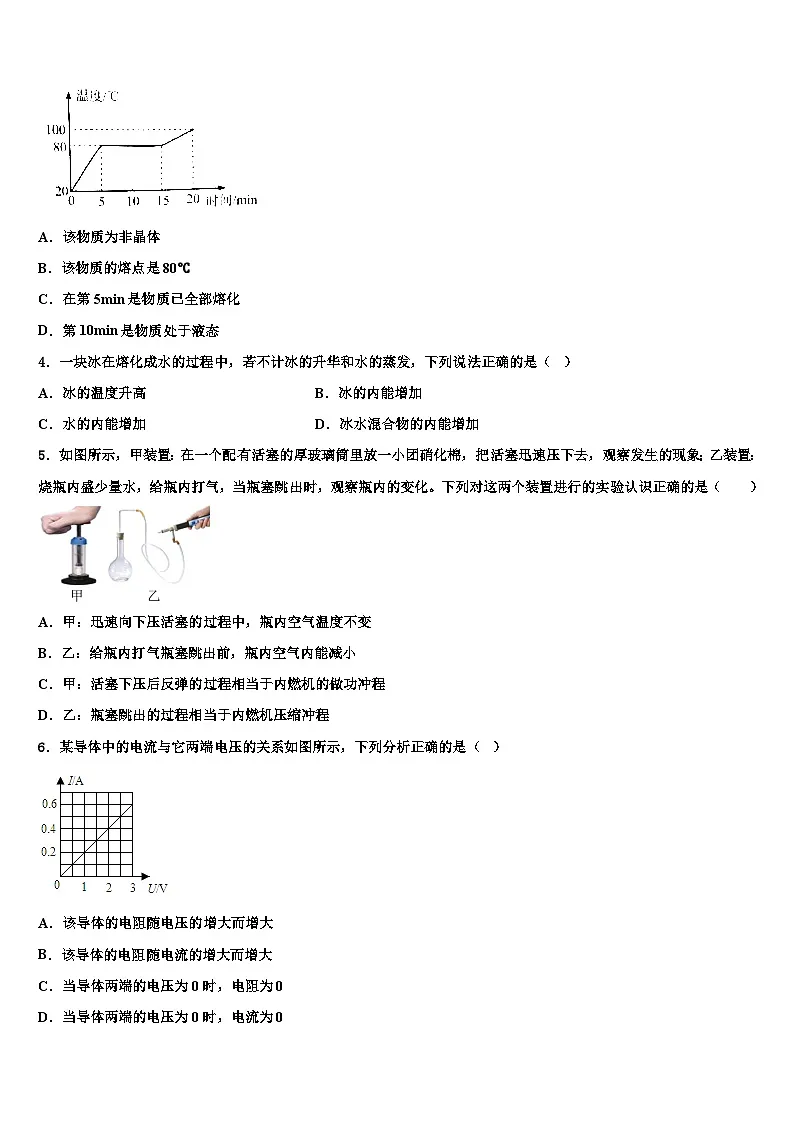

3．图是某种物质熔化是温度随时间变化的图象．根据图象中的信息，判断下列说法正确的是（ ）
A．该物质为非晶体
B．该物质的熔点是80℃
C．在第5min是物质已全部熔化
D．第10min是物质处于液态
4．一块冰在熔化成水的过程中，若不计冰的升华和水的蒸发，下列说法正确的是（ ）
A．冰的温度升高B．冰的内能增加
C．水的内能增加D．冰水混合物的内能增加
5．如图所示，甲装置：在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，观察发生的现象；乙装置：烧瓶内盛少量水，给瓶内打气，当瓶塞跳出时，观察瓶内的变化。下列对这两个装置进行的实验认识正确的是（ ）
A．甲：迅速向下压活塞的过程中，瓶内空气温度不变
B．乙：给瓶内打气瓶塞跳出前，瓶内空气内能减小
C．甲：活塞下压后反弹的过程相当于内燃机的做功冲程
D．乙：瓶塞跳出的过程相当于内燃机压缩冲程
6．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．该导体的电阻随电压的增大而增大
B．该导体的电阻随电流的增大而增大
C．当导体两端的电压为0时，电阻为0
D．当导体两端的电压为0时，电流为0

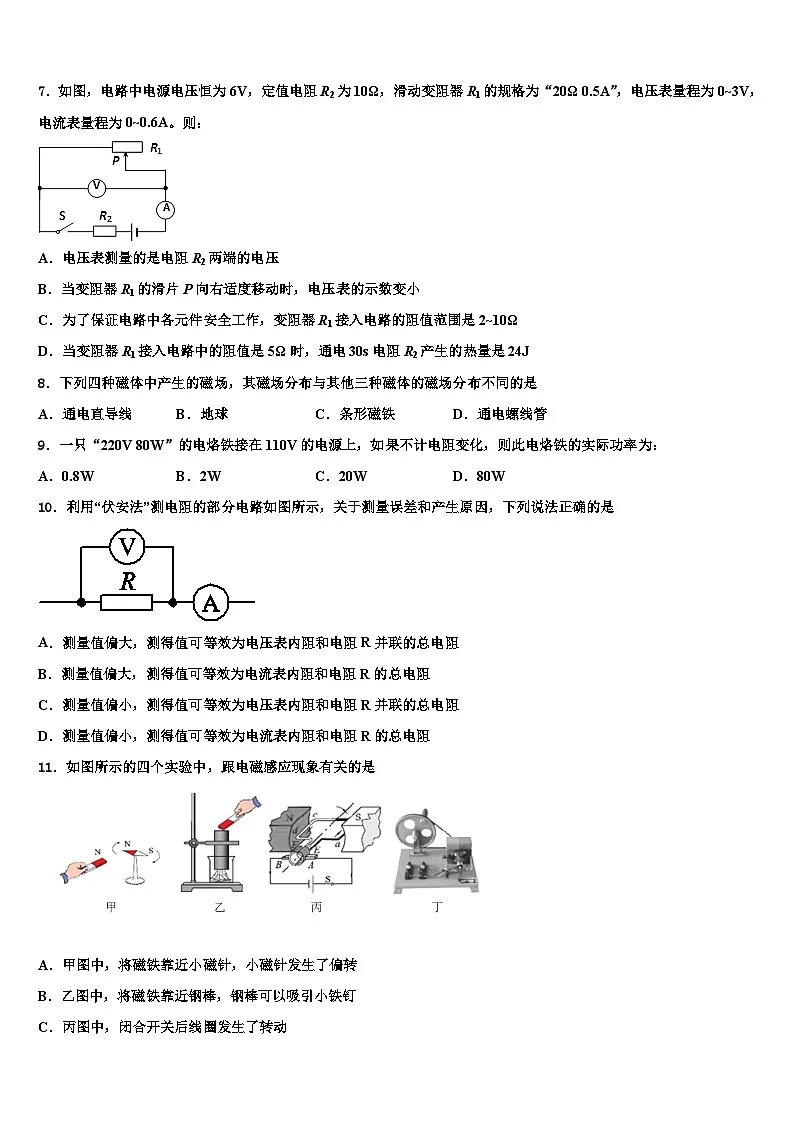

7．如图，电路中电源电压恒为6V，定值电阻R2为10Ω，滑动变阻器R1的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。则：
A．电压表测量的是电阻R2两端的电压
B．当变阻器R1的滑片P向右适度移动时，电压表的示数变小
C．为了保证电路中各元件安全工作，变阻器R1接入电路的阻值范围是2~10Ω
D．当变阻器R1接入电路中的阻值是5Ω时，通电30s电阻R2产生的热量是24J
8．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是
A．通电直导线B．地球C．条形磁铁D．通电螺线管
9．一只“220V 80W”的电烙铁接在110V的电源上，如果不计电阻变化，则此电烙铁的实际功率为：
A．0.8WB．2WC．20WD．80W
10．利用“伏安法”测电阻的部分电路如图所示，关于测量误差和产生原因，下列说法正确的是
A．测量值偏大，测得值可等效为电压表内阻和电阻R并联的总电阻
B．测量值偏大，测得值可等效为电流表内阻和电阻R的总电阻
C．测量值偏小，测得值可等效为电压表内阻和电阻R并联的总电阻
D．测量值偏小，测得值可等效为电流表内阻和电阻R的总电阻
11．如图所示的四个实验中，跟电磁感应现象有关的是
A．甲图中，将磁铁靠近小磁针，小磁针发生了偏转
B．乙图中，将磁铁靠近钢棒，钢棒可以吸引小铁钉
C．丙图中，闭合开关后线圈发生了转动
D．丁图中，线圈转动时小灯泡开始发光
12．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是

A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
13．如图所示是小明家庭的部分电路，下列说法正确的是（ ）
A．若保险丝熔断，则一定是短路引起的
B．若保险丝熔断，可以用铜丝替换
C．灯泡与开关的连接符合安全用电原则
D．两孔插座的连接符合安全用电原则
14．下列有关热现象，说法正确的是（ ）
A．1kg酒精比1g酒精的热值大
B．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小
C．用锯条锯木板，锯条的温度升高是由于锯条从木板中吸收了热量
D．夏日荷塘里荷花盛开，花香四溢说明分子在不停地做无规则运动
15．将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是
A．电烙铁B．充电器C．电风扇D．一样多
16．两根导线的电阻之比是3:4，通过的电流之比是4:3，在相同时间内两根导线中产生的热量之比为（ ）
A．1:1B．4:3
C．3:4D．16:9
17．如图所示的电路，闭合开关S，发现灯L1较亮、灯L2较暗。已知两灯额定电压相同，若灯泡电阻不随温度变化而改变，则( )
A．实际电流大于B．实际电压小于
C．额定功率大于D．额定功率小于
18．如图为四冲程内燃机工作的全过程，其中实现内能转化为机械能的是（ ）
A．B．C．D．
19．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连
20．如图是设计的四种用于测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可绕固定轴O转动，另一端固定着一个浮子。在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（ ）
A．B．
C．D．
21．一个开关同时控制电灯和电铃，那么这两个用电器（ ）
A．一定是串联B．一定是并联
C．可串联也可并联D．串联或并联都不行
22．如图所示为小刚所连的两盏白炽灯和两个插座的电路图。通电后发现不能正常工作。下面几个措施中可能引起危险的是（ ）
A．拆掉开关S2，两条导线连在一起B．拆掉开关S3，两条导线连在一起
C．拆掉插座甲，两条导线连在一起D．拆掉灯泡丙，两条导线连在一起
23．下列现象中，能说明分子不停的地做无规则运动的是
A．春天，新燕啄泥B．夏天，雷雨交加
C．秋天，菊香满园D．冬天，雪花飘飘
24．小明利用电能表测量某个家用电器的电功率，当电路中只有这个用电器连续工作时，测得在30min内，消耗的电能为0.6kW•h，那么这个用电器是
A．液晶电视机B．台式计算机C．家用空调D．电冰箱
25．电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的最大安全电流）如下表所示．从安全的角度考虑，该电焊机的输出导线应该选用

A．甲B．乙
C．丙D．丁
26．下列关于热量、内能、温度的说法中，正确的是
A．物体温度越高，所含热量越多B．物体吸收热量，温度一定升高
C．物体内能增大，温度一定升高D．物体温度升高，内能一定增大
27．关于物体的内能，下列说法正确的是（ ）
A．温度相等的1 kg和100 g的水内能相同B．物体内能增加，一定要从外界吸收热量
C．温度为0℃的物体没有内能D．在相同物态下，同一物体温度降低，它的内能会减少
28．用两个相同的电热器分别给质量相同的水和某种液体加热，每隔1 min记录一次数据，如表所示，则该液体的比热容为
A．0.9×103 J/（kg·℃）B．1.8×103 J/（kg·℃）
C．3.6×103 J/（kg·℃）D．1.4×103 J/（kg·℃）
29．如图所示的电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（ ）
A．电流表A示数变小B．电压表V1示数变小
C．电压表V2示数变大D．R0两端电压变大
30．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
A．2.3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V
二、填空题（每空1分，共10题，20分）
31．二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是________(填“串联”或“并联”)；当开关S闭合后，L2_____(填“亮”或“不亮”)．
32．酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的______效应，该现象最早是由丹麦物理学家奥斯特发现的。该装置通电后，电磁铁上端为______（选填“N”或“S”）极。
33．小明家电能表如图所示，他家同时使用的用电器总功率不能超过_____W．将某用电器单独接在该表上工作10min，电能表上的转盘转过300转．该用电器在上述时间内消耗的电能为_____J，它的电功率是_____W．
34．小明家里的电能表上标有如图所示字样，则正常情况下小明家用电器的最大功率不能超过_______W，若他家电能表转盘在15分钟内转90转，则家里正在工作用电器的功率是_______W。
35．嫦娥四号探测器到达月球表面后，展开太阳能电池帆板，对着太阳方向，太阳能帆板工作时，将_____能转化为_____能。
36．根据实验现象，完成问题：
（1）如图甲所示，红墨水在热水中比在冷水中扩散得_______（选填“快”或“慢”），由此说明物体内能的大小与物体的_______有关．
（2）如图乙所示，用酒精灯加热试管中的水，当水沸腾后，塞子被试管内的水蒸气推出，此现象相当于四冲程汽油机的_______冲程．
（3）如图丙所示是笔记本电脑的三脚插头，该三脚插头的脚_______（选填“A”、“B”或“C”）与笔记本电脑的金属外壳相连，插头插入三孔插座后，以防外壳带电对人造成伤害．
37．人们发现内能可以做功，并制造了各种利用内能做功的机械—热机。
（1）以下机械不属于热机的是（_____）
A．蒸汽机 B．内燃机 C．喷气发动机 D．电动机
（2）以下是四冲程的汽油机的工作示意图，其中进气门关闭，排气门打开，活塞向上运动的是______冲程；做功冲程主要是把______能转化成______能。
（3）柴油机是通过压缩空气直接点燃柴油，在吸气冲程中从进气门吸进的是______(选填“空气”或“空气和柴油”)。
38．一台单缸四冲程汽油机，如图甲是______冲程，该冲程能量转化情况是______；该汽油机曲轴的转速是3600r/min，它每秒钟对外做功______次。
39．小萱常用手给奶奶搓背和用热水给奶奶泡脚，都能使奶奶的身体感到暖和．搓背是通过________的方式改变内能的，泡脚是通过________的方式改变内能的．
40．已知ρ水=1.0×103 kg/m3，ρ冰=0.9×103 kg/m3，体积为1 m3的水全部凝固成冰后，冰的质量为______kg，水凝固成冰后体积________（选填“变大”“变小”或“不变”）．事实表明，0~4 ℃的水“热缩冷涨”，高于4 ℃的水“热涨冷缩”，由此可知4℃水的________最大．
三、实验题（每空1分，共2题，15分）
41．物理学中，磁场的强弱用磁感应强度B（单位是T）表示，B越大，磁场强度B=0，表示没有磁场，如图电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。
（1）图甲是某物理兴趣小组的同学测出的某磁敏电阻R的阻值随磁感应强度B变化的图像，根据此图像分析可知，磁敏电阻的阻值随磁感应强度B的增大而_________（选填“增大”或“减小”）。
（2）小明同学将该磁敏电阻R放在磁场外（磁感应强度B=0），接入图乙所示电路，闭合开关后，电流表示数如图丙所示，则流过磁敏电阻R的电流为________mA，此时磁敏电阻R两端电压表为________V。
（3）只要在图乙中再连入一个电压表，就可测量磁敏电阻的阻值，利用图甲，可知道相应位置的磁感应强度大小，请你帮助小明同学将电压表连入电路。
（_______）
（4）小明同学正确接线后，将磁敏电阻R置于磁场中的A点，然后接通电路，并调节滑动变阻器，此时电压表和电流表的示数分别为7V和20mA，则A点的磁感应强度B=_______T。改变磁敏电阻R在A处放置的方向，发现电压表和电流表的示数都不变，则表明该磁敏电阻的阻值与磁场方向_______（选填“有关”或“无关”）。
42．探究物质的吸热能力，通常有两种方案：
方案一：取相同质量的两种物质，吸收相等的热量，比较温度的变化；
方案二：取相同质量的两种物质，升高相同的温度，比较吸收的热量；
(1)该实验中，在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙，并用两个相同的酒精灯对其加热，这其中运用了常用的科学探究方法，即_____；
(2)在该实验中利用了“转化思想”，即用_____来表示液体甲和液体乙吸收热量多少；
(3)下表是小明探究甲、乙两种液体的吸热能力时记录的实验数据
分析表中信息，小明采用的是_______（选填“方案一”或“方案二”）；分析表中数据，可得出的结论：液体甲的比热容_____液体乙的比热容（选填“大于”、“小于”或“等于”）；
(4)如果甲、乙两种液体都可作为发动机冷却液，从物质吸热能力角度考虑，应选_____液体作发动机冷却液。
四、计算题（每题10分，共2题，20分）
43．太阳能热水器通过接受太阳光照射把太阳能转化为水的内能。某品牌太阳能热水器（如图）某天的信息如表，其中太阳辐射功率是指1h内投射到1m2面积上的太阳能。则：
（1）水在8h内吸收的热量是多少？
（2）水吸收的热量相当于完全燃烧多少热值为4.2×107J/m3的天然气？
（3）太阳能热水器的能量转化效率是多少？
44．如图所示的电路中，电源电压为12V，R1标有“20Ω 1A”字样，电流表的接的0﹣0.6A的量程，灯泡L标有“8V”，通过灯泡的电流随它两端的电压变化的规律如图所示。

（1）灯泡的额定功率是多少？
（2）只闭合S1，电流表示数为0.2A时，R2的电阻值为多少欧？
（3）S，S1，S2都闭合时，滑动变阻器的最大功率是多少瓦？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】电动机的工作原理是：通电导体在磁场中受力而运动；
A．是奥斯特实验图，小磁针指针偏转说明通电导体周围有磁场，故A不符合题意；
B．电路中有电源，通电线圈或导体受到磁场力的作用运动，是电动机的工作原理，故B符合题意；
C．是动圈式话筒原理图，它是根据电磁感应原理制成的，故C不符合题意；
D．是电磁感应的实验图，属于发电机的原理，故D不符合题意。
故选B。
2、A
【详解】由图可知，导体AB和BC串联，且，因导体电阻的大小与导体的材料、长度和横截面积有关，且材料和长度都相同时，横截面积越大电阻越小，反之越大，所以，材料和长度相同两导体的电阻关系为，即AB段电阻大；因串联电路中各处的电流相等， 由的变形式可知，，即AB段电压比BC段大；
故选A。
3、B
【详解】由于物体在从5分钟到15分钟这个过程中，物体吸热，但温度并没有升高，结合晶体熔化的特点，可知这种物质是晶体，故A不正确；根据图象可知，熔化过程对应的温度为80℃，故其熔点为80℃，
故B正确；第5min时，物质开始熔化，所以从5分钟到15分钟这个过程中，既有液体又有固体，即液固共存状态，故CD错误．
故C正确
4、D
【详解】冰熔化成水的过程持续吸热，内能增大，温度不变，熔化过程是0℃的冰变为0℃的水的过程，物质状态是冰水混合物。
故选D。
5、C
【详解】A．当把活塞迅速压下去后，活塞压缩气体做功，气体的内能增加，温度也会随之升高，当温度达到棉花的燃点时，会看到硝化棉燃烧，故A错误；
B．用气筒向装有少量水的烧瓶里打气，瓶内气压增大，内能增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，故B错误；
C．内燃机的做功冲程，高温高压燃气推动活塞做功，将内能转化为机械能，故活塞下压后反弹的过程相当于内燃机的做功冲程，故C正确；
D．瓶塞跳出的过程，内能转化为机械能，相当于做功冲程，故D错误。
故选C。
6、D
【解析】ABC．导体中的电流与它两端电压的关系为直线，说明电阻为定值，电阻是导体的一种性质，大小与导体的长度、横截面积、材料、温度有关，与有无电压及电压、电流的大小无关，故A、B、C错误；
D．根据欧姆定律，当电压为0时通过的电流也为0，故D正确；
故选D。
7、C
【详解】A．电压表测量的是电阻R1左端的电压，故A不符合题意；
B．当变阻器R1的滑片P向右适度移动时，电压表的示数变大，故B不符合题意；
C．当电路中的电流为0.5A时，滑动变阻器接入电路中的电阻最小，此时电路的总电阻为

变阻器R1接入电路的阻值为

当电压表的示数为3V时，滑动变阻器接入电路中的电阻最大，此时电路中的电流为

变阻器R1接入电路的阻值为

所以为了保证电路中各元件安全工作，变阻器R1接入电路的阻值范围是2~10Ω，故C符合题意；
D．当变阻器R1接入电路中的阻值是5Ω时，电路的电流为

通电30s电阻R2产生的热量为

故D错误。
8、A
【详解】地球磁场、条形磁铁磁场、通电螺线管磁场相似，中间没有磁性，两端磁性最强。通电直导线磁场分布是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布越密，与其他三种磁体磁场不同；
故选A。
9、C
【详解】根据 得电烙铁的电阻为

电烙铁的实际功率为

故选C。
10、C
【解析】由图知道，采用的是“伏安法”外接法测电阻，由知道，电阻测量值等于电阻R与电压表内阻并联后的总电阻，因为电压表的分流作用，电流测量值偏大，而电压测量值准确，即会偏小，故选C．
11、D
【详解】A．甲图中，将磁铁靠近小磁针，小磁针发生了偏转，是磁极间的相互作用，故A不符合题意；
B．乙图中，将磁铁靠近钢棒，钢棒可以吸引小铁钉，是钢棒被磁化造成的，故B不符合液体；
C．丙图中，闭合开关后线圈发生了转动，是通电导线在磁场中受到力的作用，故C不符合题意；
D．丁图中，线圈转动时切割磁感线运动产生感应电流，小灯泡发光，这是电磁感应现象，故D符合题意。
12、B
【详解】在探究并联电路中的电流关系时，要使用不同规格的用电器，多做几次实验，以避免得出规律的偶然性和片面性，故选B.
13、C
【详解】A．若保险丝熔断，那么是电路中的电流过大，可能是电路短路，也可能是用电器总功率过大，A错误；
B．若保险丝熔断，不可以用铜丝替换，因为铜丝熔点很高，当电流过大时，不能熔断，起不到保护作用，B错误；
C．从图中可以看到，火线先接开关，再接灯泡，而中间顶部金属接火线，螺纹接零线，这种连接符合安全用电原则，C正确；
D．两孔插座的连接要求是左零右火，左端接零线，右端接火线，但是图中的左端接地线，这连接不符合安全用电原则，D错误。
故选C。
14、D
【详解】A．热值是指单位质量或者单位体积燃料完全燃烧所释放的能量，与质量无关，故A选项错误；
B．用水做汽车的发电机散热器的冷却剂是因为水的比热容比较大，相同的质量的情况下，吸收的热量比较多，故B选项错误；
C．用锯条锯木板，由于克服摩擦力做功，产生了热量，涉及了锯条的机械能转化为了锯条的内能，是做功改变物体的内能，而不是热传递，故C 选项错误；
D．花香四溢，说明分子在不停地做无规则运动，故D选项正确。
故选择D。
15、A
【解析】因为电源电压U＝220V，则三种用电器的实际功率P＝P额＝100W，由W＝Pt可知，在相等时间t内，三种用电器消耗的电能相同；电风扇中的电动机将电能大部分转化机械能，充电器将一部分电能转化为化学能，电烙铁将电能全部转化为内能，则产生热量最多的是电烙铁．故选A.
16、B
【详解】由题意可知
，，
由Q＝I2Rt可得，在相同时间内产生的热量之比
故选B。
17、D
【详解】A．因为两灯串联，所以知通过灯泡L1、L2的电流相等，故A错误；
B．灯泡的明暗由实际功率决定，灯L1较亮，灯L2较暗，则灯泡L1的实际功率大于L2的实际功率，由图可知：两灯串联，由于串联电路处处电流相等，根据公式R＝可知：灯L1的电阻比灯L2的电阻大；由U＝IR可知L1灯泡两端实际电压比灯L2两端电压大，故B错误；
CD．已知灯泡L1、L2额定电压相同，根据P＝可知灯L1的额定功率比灯L2的额定功率小；故C错误，D正确。
故选D。
【点睛】
由于灯泡的亮暗取决于灯泡的实际功率，根据灯L1较亮灯L2较暗可知灯泡的实际功率．由图可知：两灯串联，通过的电流相同，根据公式P＝I2R可比较电阻大小．根据公式可知的功率的大小；根据公式U＝IR可比较灯泡两端实际电压的大小。
18、C
【详解】
A．进气门打开，排气门关闭，活塞向下运动，所以此冲程为吸气冲程，无能量转化，不符合题意；
B．两个气门都关闭，活塞向上运动，所以此冲程为压缩冲程，机械能转化为内能，不符合题意；
C．两个气门都关闭，活塞向下运动，所以此冲程为做功冲程，内能转化为机械能，符合题意；
D．进气门关闭，排气门打开，活塞向上运动，所以此冲程为排气冲程，无能量转化，不符合题意。
故选C。
19、D
【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；
B．电视机待机时会消耗电能，B错误；
C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；
D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D正确。
20、A
【详解】A．由图可知，R0与滑动变阻器串联，电压表测R0电压，当油量增加时，变阻器接入电路的电阻变小，由可知总电阻变小，则电路中的电流即电流表示数变大，由可知，R0两端的电压即电压表示数变大；故A符合题意；
B．由图可知，滑动变阻器全部接入电路与R0串联，电压表测R滑上面部分电压，当油量增加时，变阻器接入电路的电阻不变，由欧姆定律可知，电流表示数不变，但变阻器上半部分电阻会变大，根据串联电路分压特点可知电压表示数变大，故B不符合题意；
C．由图可知，R0与滑动变阻器串联，电压表测R滑电压，当油量增加时，变阻器接入电路的电阻变小，即电流表示数会变大，根据串联电路分压特点可知，R滑两端的电压即电压表示数变小，故C不符合题意；
D．由图可知，R0与滑动变阻器串联，电压表测R滑电压，当油量增加时，变阻器接入电路的电阻变大，根据串联电路分压特点可知，R滑两端的电压即电压表示数变大，由可知总电阻变大，则电路中的电流即电流表示数变小，故D不符合题意。
21、C
【详解】因为串联电路的开关控制整个电路，而并联电路干路的开关也控制整个电路，所以一个开关控制两个用电器，它们可能并联，也可能是串联．
故选C．
【点评】
注意串联电路中开关的作用与开关所在的位置无关，并联电路干路中的开关和支路中的开关作用不同．
22、D
【详解】A．拆掉开关S2，两条导线连在一起，插座丁与插座甲串联，不会引起危险，不符合题意；
B．拆掉开关S3，两条导线连在一起，灯泡乙与插座甲串联，不会引起危险，不符合题意；
C．拆掉插座甲，两条导线连一起，闭合S3，形成通路，灯泡乙发光，不会引起危险，不符合题意；
D．拆掉灯丙，两条导线连在一起，当开关S1闭合时，将发生短路，会因电路中电流过大，易引起火灾，符合题意。
23、C
【解析】A、春天，新燕啄泥，燕子飞舞是宏观物体的机械运动，故A不合题意；
B、夏天雷雨交加，是水滴的运动，属宏观的机械运动，故B不合题意；
C、秋天，菊香满园，是花香分子无规则运动的结果，故C符合题意；
D、冬天，雪花飘飘，雪花运动是宏观的机械运动，故D不合题意。
故选：C。
24、C
【详解】根据题意知道，这一个用电器的功率是：
P=W/t=0.6kW•h/0.5h=1.2kW=1200W，
而液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以只有家用空调符合题意，故选C．
25、D
【解析】由P=UI得，电焊机工作时的输出电流：
导线的安全载流量必须大于55A才行，
由表可知，应选横截面积为10mm2的导线．
故选D．
26、D
【详解】A、物体的温度升高，它的内能一定增加，但热量是过程量，不能说含有热量越多，故错误．
BC、物体吸收热量或物体内能增加，温度可以升高，也可以不变，比如晶体熔化时便是如此，故BC错误；
D、物体温度升高，物体内部的分子运动加快，因此物体的内能一定增加，故正确；
故选D.
27、D
【详解】A．因为变物体的内能与质量、温度、状态等有关，所以温度相等的1 kg和100 g的水内能不同，故A错；
B．因为做功和热传递都可改变物体的内能，所以物体内能增加，不一定要从外界吸收热量，故B错；
C．因为一切物体都有内能，所以温度为0℃的物体也有内能,g故C错；
D．因为物体的内能与质量、温度、状态等有关，所以同一物体温度降低，内能也一定会降低，故D正确；
故选D。
28、D
【详解】取两种液体都加热了1分钟为研究对象，用相同的电热器加热，在相同的时间内，吸收的热量是相等的，Q水＝Q液，
Q水＝c水m（t水﹣t0），Q液＝c液m（t液﹣t0）
由于吸收相同，则：c水m（t水﹣t 0）＝c液m（t 液﹣t0），
即：4.2×103J/（kg•℃）×m×（26℃﹣20℃）＝c液m×（38℃﹣20℃）
解得：c液＝1.4×103J/（kg•℃）
故D正确．
29、D
【详解】闭合开关S后，三电阻串联，电压表V1测R1两端的电压变化，电压表V2测R1和R2两端的电压之和，电流表测电路中的电流；当把滑动变阻器的滑片从右端调到左端过程中，接入电路中的电阻变小，电路中的总电阻变小，据欧姆定律，电路中的电流变大，即电流表A的示数变大；定值电阻R0和R1两端的电压变大，即电压表Vl的示数变大；串联电路中的总电压等于各分电压之和，且R0两端的电压变大，V2等于电源电压减去R0两端的电压，所以电压表V2的示数变小。
故选D。
30、D
【详解】电阻R1、R2串联，电压表V1测的是电源电压，电压表V2测的是电阻R2两端的电压。因串联电路中总电压等于各用电器两端电压之和，虽然两电压表的指针位置相同，但读数不同，电压表V1的示数大于电压表V2的示数，所以电压表V1用的是大量程，读数为9.2V，V2用的是小量程，读数为2.3V。
故选D。
二、填空题（每空1分，共10题，20分）
31、并联 不亮
【详解】由电路图知道，两盏灯泡的两端分别连在电源的两端，所以它们是并联的；当闭合开关S后，电流从正极出发分别向上流向一只二极管的A端、向下流经另一只二极管的B端，根据题意知道，电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路，所以两只灯泡中L1 亮，而L2 不亮．
32、磁 N
【详解】[1][2]电磁铁的工作原理是电流的磁效应，该现象最早是奥斯特发现的。由图看出，电流从电磁铁上端流入，依据安培定则，四指顺着电流方向，大拇指应向上，所以上端为N极。
33、2200 3.6×105 600
【详解】[1]图中电能表的使用电压为220V，允许通过的最大电流为10A，由P=UI可知同时使用的用电器总功率不能超过
220V×10A=2200W;
[2]电能表上3000r/kw·h表示电路中用电器每消耗1kW·h的电能，电能表的表盘转过3000转，则当电能表上的转盘转过300转时．该用电器消耗的电能为
0.1kW·h=3.6×105J；
[3]此过程所用时间为10min=600s，所以用电器的功率
P=W/t=3.6×105J/600S=600W.
34、4400 120
【详解】[1]由题图可知，最大功率不能超过：
；
[2]由题意可知，消耗1kW•h的电能，电能表转3000转；电能表转了90转，消耗的电能是：
；
用电器的功率是：
。
35、太阳 电
【详解】[1][2]太阳能帆板工作时，消耗太阳能，得到电能，为嫦娥四号探测器提供能量，即把太阳能转化为电能。
36、快 温度 做功 A
【解析】(1)[1][2]红墨水在热水中扩散的比冷水中快，说明温度越高，分子无规则运动越剧烈，内能越大；
(2)[3]水沸腾后，塞子被试管内的水蒸气推出，水蒸气的内能转化为软木塞的机械能，此现象相当于四冲程汽油机的做功冲程；
(3)[4]三孔插座的接法是左零右火上接地，所以该三脚插头的B脚接火线，A脚与笔记本电脑的金属外壳相连，这样当三脚插头插入三孔插座时，三脚插头的A脚与三孔插座对应孔相连，即：使笔记本电脑金属外壳与室外大地相连通，这样若金属外壳若带电，电流会通过地线导入大地，防止造成触电事故的发生。
37、D 排气 内 机械 空气
【分析】(1)热机的种类；
(2)汽油机四个冲程的工作过程；
(3)柴油机与汽油机的不同之处。
【详解】(1)[1]热机将燃料燃烧获取的内能转化为机械能的装置，分为：蒸汽机、内燃机、喷气发动机、火箭发动机等，故D项符合题意；
(2)[2]根据进气门、排气门的开闭方式，进气门关闭，排气门打开，是排气冲程；
[3][4]汽油机的做功冲程是高温高压的燃气推动活塞向下运动，带动曲轴和飞轮运动，把内能转化为机械能；
(3)[5]汽油机吸气冲程吸入空气和汽油的混合物，而柴油机吸气冲程吸入的是空气。
【点睛】
此题考查学生对热机种类、汽油机四个冲程的工作过程、柴油机与汽油机的不同之处的掌握，属于基础题，比较简单。
38、做功 内能转化为机械能 30
【详解】[1]两个气门都关闭，活塞向下运动，因此是做功冲程。
[2]做功冲程能量转化情况是将内能转化为机械能。
[3]此汽油机飞轮的转速为3600r/min，则每秒钟转60转，完成了120个工作冲程，对外做功30次。
39、做功 热传递
【详解】搓背使身体感到暖和，是摩擦生热，属于做功改变身体内能；泡脚使身体感到暖和，是通过热传递改变身体的内能；这两种方法对改变物体的内能效果是等效的．
40、1000 变大 密度
【解析】解答：(1)体积为1m3的水质量为m＝ρ水V水＝1.0×103kg/m3×1m3＝103kg；水结冰状态发生变化,质量不变,仍然为103kg；由ρ＝m/V,可得V＝m/ρ知：在质量一定时，体积与密度成反比，水结冰质量不变，密度变小，所以体积变大；(2)事实证明，0∼4℃的水“热缩冷涨”，高于4℃的水“热涨冷缩”，由此可知水在4℃时密度最大．
三、实验题（每空1分，共2题，15分）
41、增大 40mA 4V 见解析所示 0.8T 无关
【详解】（1）[1]由图像分析可知，磁敏电阻的阻值随磁感应强度B的增大而增大；
（2）[2][3]由图丙可知，流过磁敏电阻R的电流为40mA，由于此时的磁感应强度B=0，所以电阻为100Ω，所以此时磁敏电阻R两端电压表为4V；
（3）[4]将电压表并联接在磁敏电阻的两端，由电压表和电流表的示数可求出磁敏电阻的阻值，然后根据图甲可得出此时的磁感应强度大；
（4）[5][6]当电压表和电流表的示数分别为7V和20mA，可求出电阻的阻值为350mA，所以A点的磁感应强度B=0.8T，改变磁敏电阻R在A处放置的方向，发现电压表和电流表的示数都不变，说明电阻大小不变，表明该磁敏电阻的阻值与磁场方向无关。
42、控制变量法 加热时间 方案二 大于 甲
【分析】(1)(2)(3)我们使用相同的酒精灯（或加热器）通过加热时间的长短来比较吸热多少，这种方法叫转化法；比较物质吸热能力的两种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
(4)根据两种物质比热容的大小，由分析。
【详解】(1)[1]该实验中，在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙，并用两个相同的酒精灯对其加热，这其中运用了常用的科学探究方法，即控制变量法；
(2)[2]在该实验中利用了“转化思想”，即用加热时间来表示液体甲和液体乙吸收热量多少；
(3)[3]分析表中信息，升高温度相同，比较加热时间长短，故小明采用的是方案二；
[4]分析表中数据，升高相同的温度，甲加热时间长，由比较吸热能力的方法，甲的吸热能力强，液体甲的比热容大于液体乙的比热容；
(4)[5]液体甲的比热容大于液体乙的比热容，根据，相同质量甲乙两种液体，升高相同的温度，甲吸热多，冷却效果好，故如果甲、乙两种液体都可作为发动机冷却液，从物质吸热能力角度考虑，应选甲液体作发动机冷却液。
四、计算题（每题10分，共2题，20分）
43、（1）（2）0.4m3（3）50%
【详解】(1)水在8h内吸收的热量（有用能量）：
(2)由题知
需要完全燃烧天然气的体积：
(3)8h太阳能热水器吸收的太阳能（总能量）：
太阳能热水器的能量转化效率：
答：(1)水在8h内吸收的热量为；
(2)水吸收的热量相当于完全燃烧0.4m3热值为4.2×107J/m3的天然气；
(3)该太阳能热水器的能量转化效率为50%。
44、（1）3.2W；（2）50Ω；（3）4.32W。
【解析】（1）已知灯泡L标有“8V”，则灯泡的额定电压为8V，
由图象得UL＝8V时，IL＝0.4A，灯泡的额定功率P＝ULIL＝8V×0.4A＝3.2W；
（2）只闭合S1，灯泡与R2串联，电流表示数为0.2A，串联电路中电流处处相等，即I＝0.2A，
由如图可知，当电流为0.2A时，灯泡两端电压UL′＝2V，则R2两端电压U2＝U﹣UL′＝12V﹣2V＝10V，
由欧姆定律可得，R2的电阻值：
R2＝＝＝50Ω；
（3）当S、S1、S2都闭合时，R2与滑动变阻器并联，电流表测干路电流，
R2中的电流I2＝＝＝0.24A，
电流表的最大值为0.6A，所以滑动变阻器中的最大电流：I1大＝I大﹣I2＝0.6A﹣0.24A＝0.36A，
滑动变阻器的最大功率：
P＝UI1大＝12V×0.36A＝4.32W。
加热时间/min
0
1
2
水的温度/℃
20
26
32
液体的温度/℃
20
38
56
液体名称
液体质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
吸热情况“多”或“少”
甲
10
30
40
6
多
乙
10
30
40
3
少
太阳照射的时间
装水质量
吸热的面积
水升高的温度
水的比热容
太阳辐射功率
8h
100kg
2.5m2
40℃
4.2×103J/（kg•℃）
1.68×106J/（m2•h）
