河南省南阳市2023年九年级上学期物理期末试题附答案

这是一份河南省南阳市2023年九年级上学期物理期末试题附答案，共10页。试卷主要包含了填空题，单选题，多选题，作图题，实验题，综合题等内容，欢迎下载使用。

1．小明发现体温计的玻璃泡内常装水银，这是因为水银的 小，相同条件下温度变化明显；测体温时，细玻璃管中液面升高，此时温度计的内能 ，这是用 的方法改变了物体的内能。
2．2022年11月29日，我国用长征二号F运载火箭将神舟十五号载人飞船发射升空。火箭的发动机也属于热机，工作时把 能转化为机械能，火箭常用氢气作为燃料，主要是因为氢气的 大。
3．毛皮和橡胶棒摩擦后，橡胶棒由于 电子而带负电；小明用这个橡胶棒接触验电器的金属球，验电器的两金属箔片由于带同种电荷互相 而张开。
4．如图所示是小明家电能表的表盘．则它所接用电器的总功率不能超过 W；小明将家中其他用电器都关闭，只让暖风机单独工作，观察到1min内电能表指示灯闪烁了32次，则暖风机的实际功率是 W。
5．如图，小明将口香糖的锡箔纸（金属铝）剥下来，做成中间窄、两端宽的形状，将其两端搭在电池的正负极，过一会儿，锡箔纸中间部分燃烧起来，这是因为锡箔纸是导体，使电源发生了 现象；锡箔纸在中间狭窄的地方开始燃烧的原因是：根据焦耳定律，通过电流相同，中间狭窄部分的电阻 ，相同时间内产生的热量多。

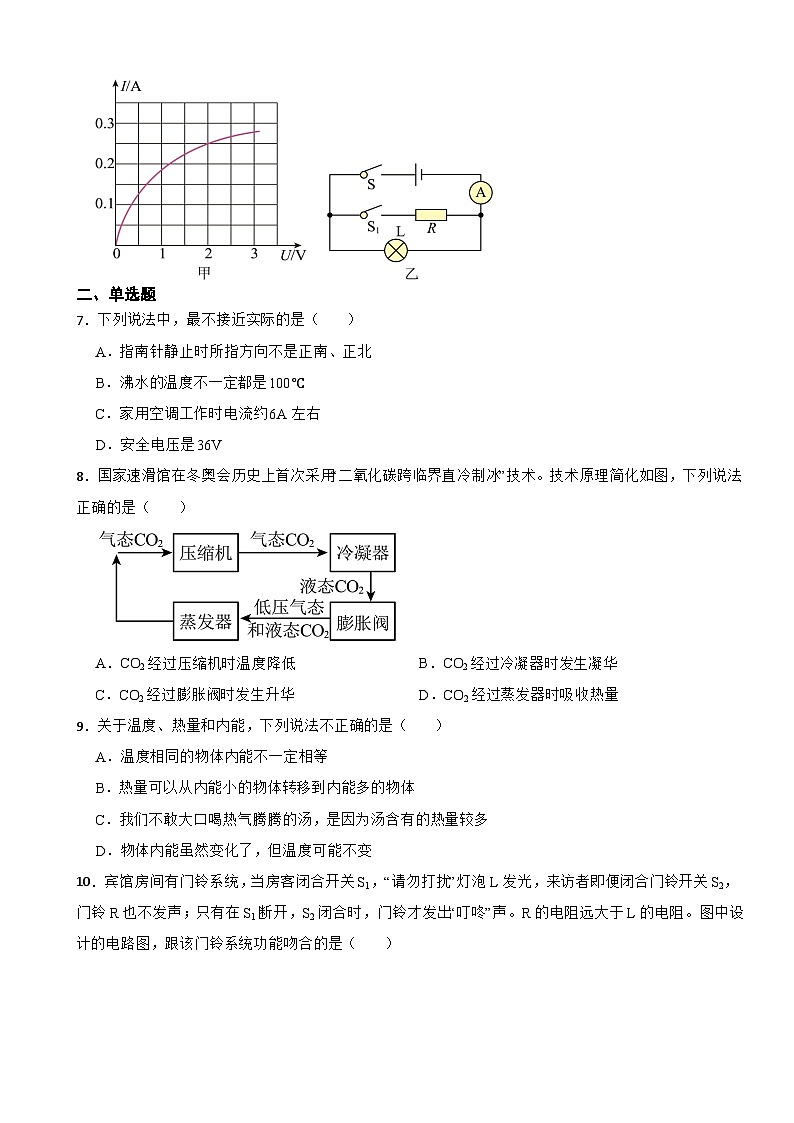

6．灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5W，则电源电压是 V；再闭合开关S1，电流表的示数变化了0.1A，则R的阻值是 Ω；通电lmin，定值电阻R消耗的电能是 J．
二、单选题
7．下列说法中，最不接近实际的是（ ）
A．指南针静止时所指方向不是正南、正北
B．沸水的温度不一定都是100℃
C．家用空调工作时电流约6A左右
D．安全电压是36V
8．国家速滑馆在冬奥会历史上首次采用“二氧化碳跨临界直冷制冰”技术。技术原理简化如图，下列说法正确的是（ ）
A．CO2经过压缩机时温度降低B．CO2经过冷凝器时发生凝华
C．CO2经过膨胀阀时发生升华D．CO2经过蒸发器时吸收热量
9．关于温度、热量和内能，下列说法不正确的是（ ）
A．温度相同的物体内能不一定相等
B．热量可以从内能小的物体转移到内能多的物体
C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
D．物体内能虽然变化了，但温度可能不变

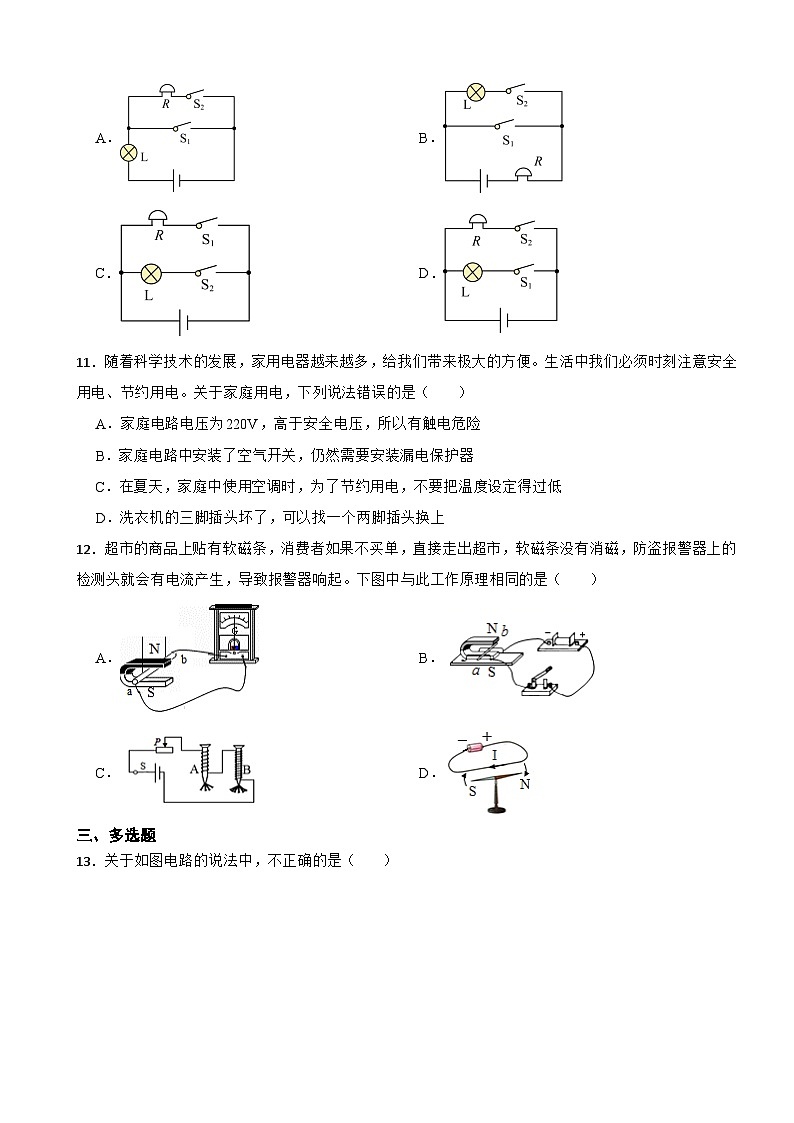

10．宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。图中设计的电路图，跟该门铃系统功能吻合的是（ ）
A．B．
C．D．
11．随着科学技术的发展，家用电器越来越多，给我们带来极大的方便。生活中我们必须时刻注意安全用电、节约用电。关于家庭用电，下列说法错误的是（ ）
A．家庭电路电压为220V，高于安全电压，所以有触电危险
B．家庭电路中安装了空气开关，仍然需要安装漏电保护器
C．在夏天，家庭中使用空调时，为了节约用电，不要把温度设定得过低
D．洗衣机的三脚插头坏了，可以找一个两脚插头换上
12．超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器响起。下图中与此工作原理相同的是（ ）
A．B．
C．D．
三、多选题
13．关于如图电路的说法中，不正确的是（ ）
A．用该电路可以研究“电流与电压、电阻的关系”，也可以测电阻和电功率
B．在研究“电流与电阻关系”时，若定值电阻换成大电阻之后，滑片应该向左移动
C．在研究“电流与电压、电阻的关系时，滑动变阻器的作用相同
D．图中如果两个电表位置互换，合上开关，两表将均无示数
14．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器R2的滑片P，由最右端移到最左端，得到图乙两电表示数的U﹣I图像。有关说法正确的是（ ）
A．电源电压为6VB．R1的阻值30Ω
C．滑动变阻器R2的最大阻值20ΩD．电路总功率最大值1.2W
四、作图题
15．如图为家庭照明电路，请用笔画线代替导线，将开关和电灯和插座正确接入电路中，要求符合安全用电。
16．如图所示，把螺线管沿着东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后，静止时A端指南，请标出导线中的电流方向．
五、实验题
17．小张同学利用如图甲所示实验装置探究海波熔化时温度的变化规律。实验中将温度计插入试管中，待温度升至40℃左右，每隔0.5min记录一次温度。
（1）图甲中加热方式叫水浴法，水浴法加热的好处是 ；
（2）图乙中小张同学关于温度计读数的方法不当之处是 ；
（3）某时刻温度计示数如图丙所示，此时海波的温度是 ℃；
（4）小张同学绘制出海波温度随时间变化的图像如图丁所示，由图像可知，此海波的熔点是 ℃，此温度与课本中列出的海波熔点略有不同，原因可能是 。
18．小明对电流表指针偏转的原因产生了兴趣，他在实验室找到一只可拆卸的电流表，进行了如下探究。
（1）打开外壳，观察电流表的内部结构，示意图如图所示。按照操作规范将电流表 联接入电路，通电后线圈转动，带动指针偏转；撤去磁体再次通电，指针不动。这说明电流表指针偏转的原因是通电线圈在 中受力转动，这与 的工作原理相同；
（2）若让电流从电流表的“－”接线柱流入，“＋”接线柱流出，指针偏转方向会与（1）中的偏转方向 ，因此使用电流表时不能把接线柱接反；
（3）若在电流表“＋”“－”接线柱之间连接一根导线，用手拨动电流表指针，导线中会产生感应电流，这种现象叫做 ，据此可制成 。
19．有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验。
（1）他连接了如图甲所示的电路，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是____(选填字母)；
A．拧紧开关两端的接线柱B．拧紧小灯泡和它两端的接线柱
（2）他测量小灯泡额定功率的实验原理是 (填公式)，图甲中 (填仪器名称)的量程选择不合理；
（3）排除故障后，正确连接电路｡使小灯泡正常发光，电压表示数如图乙所示为 V，小灯泡的额定功率为 W；
（4）小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只已知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为 ；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；
③则小灯泡的额定功率表达式P额= (用字母表示)｡
六、综合题
20．如图所1示为电水壶的简化电路图，R1和R2为发热电阻，S1为总开关，S2为温度开关，有1、2两个触点，电水壶有“加热”和“保温”两挡，表中数据为电水壶的部分工作参数；
（1）S1闭合，S2接1时，电水壶处于 挡（填“加热”或“保温”）；
（2）电热丝R2的阻值？
（3）电水壶的保温功率是多少？
（4）电水壶中装进1kg水正常工作，用温度计测得水温随时间变化图像，则加热2～4min内水吸收热量是多少？ 这段时间内电水壶加热效率η是多少？ 【，】
21．某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒；图乙为其部分工作原理图，R为光敏电阻，其阻值随光照强度增大而减小；下表为其部分工作参数（注：电池总容量是指在额定电压下以2.5A的电流可工作1小时）
（1）接通电源，机器人工作，当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，通过电磁铁的电流将 （选填“变大”“不变”或“变小”），则电磁铁磁性 （选填“增强”“不变”或“减弱”），B触头将与 （选填“A”或“C”）触头接触；
（2）机器人电动机正常工作时的电流是多少？
（3）电池充满电后储存的电能有多少焦耳？如果电池对外供电时的效率是85%，则充满电后最多可以供扫地机器人工作多少小时？
1．比热容；增大；热传递
2．内；热值
3．得到；排斥
4．4400；1200
5．短路；较大
6．2；20；12
7．D
8．D
9．C
10．A
11．D
12．A
13．C,D
14．A,C
15．解：如下图所示：
16．解：如图所示：
17．（1）受热均匀，温度波动不大
（2）视线未与液面相平
（3）46
（4）47；海波中可能存在杂质，熔点降低
18．（1）串；磁场；电动机
（2）相反
（3）电磁感应；发电机
19．（1）B
（2）P=UI；电流表
（3）2.4；1.2
（4）I1；I12R0
20．（1）加热
（2）44Ω
（3）220W
（4）8.4×104J；63.6%
21．（1）变大；增强；C
（2）由
可得，电动机正常工作时的电流为
（3）电池总容量为 ，额定工作电压为12V，则充满电后电池储存的电能为
如果电池对外供电时的效率是85%，根据
可得，能持续供应该机器人正常工作的时间为 水壶容量
1L
额定电压
220V
加热功率
1100W
电热丝R1阻值
176Ω
额定电压
12V
电机额定功率
30W
电池总容量
工作噪声
＜50dB
