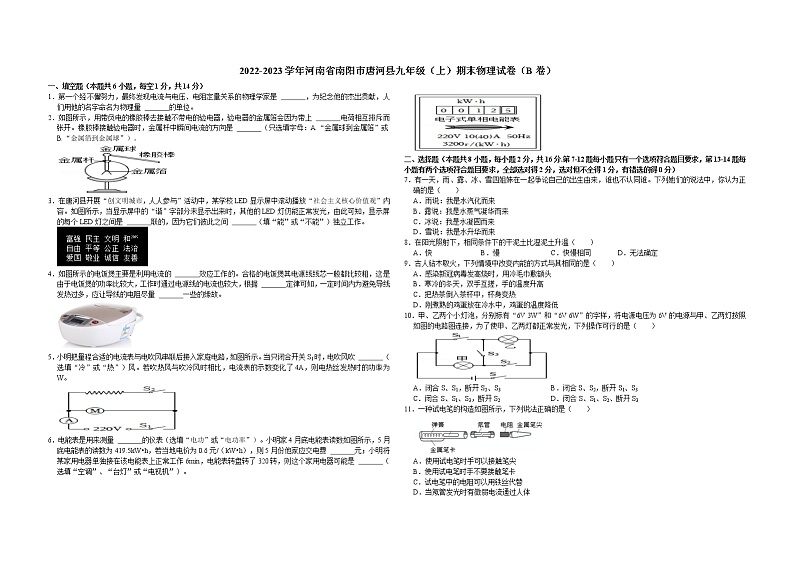

2022-2023学年河南省南阳市唐河县九年级（上）期末物理试卷（B卷）

一、填空题（本题共6小题，每空1分，共14分）

1．第一个经不懈努力，最终发现电流与电压、电阻定量关系的物理学家是 　   　，为纪念他的杰出贡献，人们用他的名字命名为物理量 　   　的单位。

2．如图所示，用带负电的橡胶棒去接触不带电的验电器，验电器的金属箔会因为带上 　   　电荷相互排斥而张开。橡胶棒接触验电器时，金属杆中瞬间电流的方向是 　   　（只选填字母：A.“金属球到金属箔”或B.“金属箔到金属球”）。

3．在唐河县开展“创文明城市，人人参与”活动中，某学校LED显示屏中滚动播放“社会主义核心价值观”内容。如图所示，当显示屏中的“谐”字部分未显示出来时，其他的LED灯仍能正常发光，由此可知，显示屏的每个LED灯之间是 　   　联的，因为它们彼此之间 　   　（填“能”或“不能”）独立工作。

4．如图所示的电饭煲主要是利用电流的 　   　效应工作的。合格的电饭煲其电源线线芯一般都比较粗，这是由于电饭煲的功率比较大，工作时通过电源线的电流也较大，根据 　   　定律可知，一定时间内为避免导线发热过多，应让导线的电阻尽量 　   　一些的缘故。

5．小明把量程合适的电流表与电吹风串联后接入家庭电路，如图所示。当只闭合开关S1时，电吹风吹 　   　（选填“冷”或“热”）风。若吹热风与吹冷风时相比，电流表的示数变化了4A，则电热丝发热时的功率为 　   　W。

6．电能表是用来测量 　   　的仪表（选填“电功”或“电功率”）。小明家4月底电能表读数如图所示，5月底电能表的读数为419.5kW•h，若当地电价为0.6元/（kW•h），则5月份他家应交电费 　   　元；小明将某家用电器单独接在该电能表上正常工作6min，电能表转盘转了320转，则这个家用电器可能是 　   　（选填“空调”、“台灯”或“电视机”）。

二、选择题（本题共8小题，每小题2分，共16分.第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）

7．有一天，雨、露、冰、雪四姐妹在一起争论自己的出生由来，谁也不认同谁。下列她们的说法中，你认为正确的是（　　）

A．雨说：我是水汽化而来

B．露说：我是水蒸气凝华而来

C．冰说：我是水凝固而来

D．雪说：我是水升华而来

8．在阳光照射下，相同条件下的干泥土比湿泥土升温（　　）

A．快 B．慢 C．快慢相同 D．无法确定

9．古人钻木取火，下列情境中改变内能的方式与其相同的是（　　）

A．感染新冠病毒发高烧时，用冷毛巾敷额头

B．寒冷的冬天，双手互搓，手的温度升高

C．把热茶倒入茶杯中，杯身变热

D．刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低

10．甲、乙两个小灯泡，分别标有“6V 3W”和“6V 6W”的字样，将电源电压为6V的电源与甲、乙两灯按照如图的电路图连接，为了使甲、乙两灯都正常发光，下列操作可行的是（　　）

A．闭合S、S1，断开S2、S3 B．闭合S、S2，断开S1、S3

C．闭合S、S1、S3，断开S2 D．闭合S、S1、S2、断开S3

11．一种试电笔的构造如图所示，下列说法正确的是（　　）

A．使用试电笔时手可以接触笔尖

B．使用试电笔时手不要接触笔卡

C．试电笔中的电阻可以用铁丝代替

D．当氖管发光时有微弱电流通过人体

12．如图是额定电压均为220V的灯泡L1和L2的U﹣I图像。下列分析不正确的是（　　）

A．当L1两端的电压为100V时，其实际功率为20W

B．当通过L2的电流为0.45A时，其实际功率为72W

C．将L1、L2串联，若L1两端的电压为40V，则L2的功率为8W

D．将L1、L2并联，若通过L2的电流为0.5A，则L1的功率为66W

13．如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法不正确的是（　　）

A．用U形管中液面高度差反映电流产生热量的多少

B．通电后可探究电流产生的热量与电流大小的关系

C．通电后可探究电流产生的热量与电阻大小的关系

D．通电一段时间后，左侧U形管中液面高度差较大

（多选）14．公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，由电表改装成的显示器的示数也增大。下列说法正确的是（　　）

A．接线柱“1”应与“2”连接

B．“显示器”由电流表改装而成

C．若货车质量增大，则电阻R0两端电压减小

D．若货车质量增大，电阻R0的功率增大

三、作图题（本题共2小题，每小题2分，共4分）

15．如图所示为小明家墙上安装的一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断电源。部分电路已接好，请用笔画线代替导线将电路补画完整。

16．小明学习了欧姆定律后，用如图所示器材测量电阻Rx的阻值。图中已完成部分电路连接，请用笔画线表示导线，将该电路补充完整。要求：原有导线不能改变也不能与之交叉；电压表的量程要恰当；滑动变阻器的滑片P向右移动时，电流表的示数变小。

四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题8分，共18分）

17．小明和实验小组的同学们按照图甲所示的装置做“探究水沸腾时温度变化特点”的实验。

（1）在安装器材时出现如图甲所示的情形，则应调 　   　（选填“铁杆a”或“铁圈b”）更合理；用纸板给烧杯加盖，可以减少水的散热，从而可以 　   　（选填“延长”或“缩短”）加热时间。

（2）图乙是根据实验记录画出的水的温度﹣时间图像。分析可知：水保持沸腾需不断吸热但温度 　   　（选填“升高”、“不变”或“降低”）；此时气压 　   　（选填“高于”、“等于”或“低于”）1标准大气压。

18．如图是小明在探究“串联和并联电路电流规律”的实验电路图。

（1）在连接或拆开电路时，开关必须 　   　。使用电流表时，若不能预先估计被测电流的大小，则应先用电流表 　   　（选填“较大”或“较小”）的量程进行试触。

（2）表1是小明按图甲进行实验时测得的三组数据。分析表中的数据，可得出的结论是：串联电路中电流处处 　   　；本实验测得多组数据的主要目的是 　   　（选填“寻找普遍规律”或“减小误差”）。

表1

（3）接着小明同学用图乙所示的电路，继续探究并联电路电流规律，他要测干路中的电流，应该将电流表接在 　   　（选填“A”、“B”或“C”）处。小明同学根据实验得出了表2数据，则他下一步最合理的操作是 　   　。

表2

A.分析数据，得出结论

B.换用不同规格的小灯泡，再测几组电流值

C.换用电流表的另一量程，再测出一组电流值

19．小明同学用如图甲所示的电路测量小灯泡的额定功率，其中电源电压恒为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。

（1）实验室备有A“5Ω 1A”、B“20Ω 0.5A”、C“50Ω 0.1A”的三个滑动变阻器，小明应选用 　   　（选填“A”、“B”或“C”）滑动变阻器进行实验；闭合开关前，应将滑动变阻器的滑片移至最 　   　（选填“左”或“右”）端。

（2）如图甲所示，在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电压表的示数将 　   　（选填“变化”或“不变”）；检查发现电路中有一跟导线连接是错误的，这根导线是 　   　（选填“a”、“b”、“c”或“d”）。

（3）实验中应根据 　   　（选填“灯泡亮度”、“电压表示数”或“电流表示数”）确定灯泡是否正常发光了。纠正错误连线，小明闭合开关，移动变阻器的滑片，当灯泡正常发光时，电流表指针的位置如图乙所示，则小灯泡的额定功率为 　   　W。

（4）在实验过程中，电流表出现了损坏，为了测出该小灯泡的额定功率，小明跟老师要了一个已知阻值为R0的定值电阻，设计了如图丙所示的电路和如下实验方案：

①调节滑动变阻器滑片P到适当位置，使电压表的示数为 　   　V；

②保持变阻器滑片P的位置不变，将电压表从灯泡两端拆下，改接到电阻R0两端，读出电压表的读数，记为U0；

③小灯泡额定功率的表达式为P＝　   　（用实验测得的数值和已知量符号表示）。

五、综合应用题（本题共2小题，第20题9分，第21题9分，共18分）

20．氢储能与其他储能技术相比，有广阔的应用前景。如图所示是使用液氢作为燃料的某火箭和氢能汽车，若氢的热值为1.4×108J/kg。请完成以下问题：

（1）选用液氢作为燃料，主要原因是液氢具有较大的 　   　；

火箭升空的过程中燃气的内能主要转化为火箭的 　   　能。

（2）若该火箭发射时携带6×104kg液氢，这些液氢完全燃烧最多能将多少千克初温为20℃的水加热至沸腾？[c水＝4.2×103J/（kg•℃），当地大气压为1标准大气压]

（3）这辆氢能汽车以70kW的功率匀速行驶20min，若发动机的效率为30%，则这一过程需消耗了多少千克的氢气？

21．2022年5月，天舟四号货运飞船与空间站核心舱顺利对接。小字通过查阅资料了解到，科技人员通常要检验飞船舱体的气密性。他设计了如图甲所示的检测电路，电源电压保持不变，R0为100Ω的定值电阻，R为压力传感器，其阻值随环境气压的变化规律如图乙所示，将R置于舱体中，舱体置于真空室中，舱体不漏气时，电压表示数为200V，舱体内气压为1.0×105Pa。求：

（1）舱体不漏气时，通过R0的电流；

（2）舱体不漏气时，工作10min，电路消耗的总电能；

（3）若电压表示数为176V时，此时舱内的气压值。
