河南省南阳市2022-2023学年九年级上学期期末物理试题

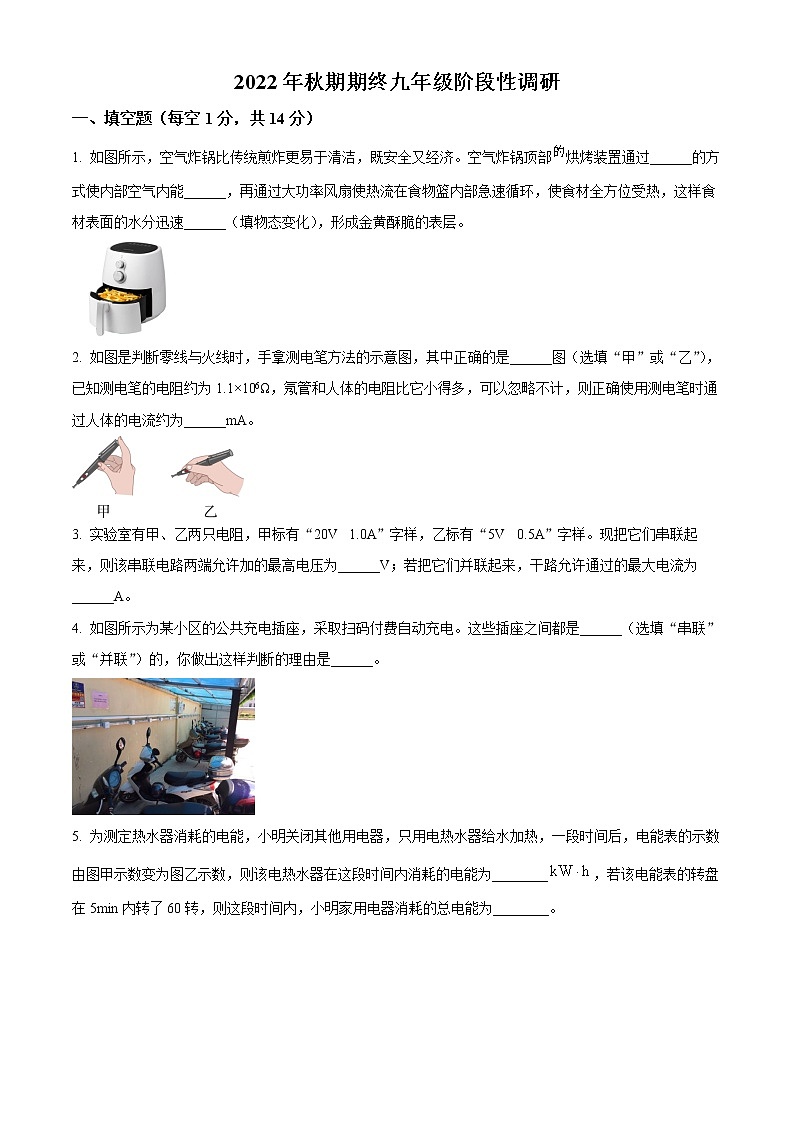

2022年秋期期终九年级阶段性调研

一、填空题（每空1分，共14分）

1. 如图所示，空气炸锅比传统煎炸更易于清洁，既安全又经济。空气炸锅顶部烘烤装置通过______的方式使内部空气内能______，再通过大功率风扇使热流在食物篮内部急速循环，使食材全方位受热，这样食材表面的水分迅速______（填物态变化），形成金黄酥脆的表层。

2. 如图是判断零线与火线时，手拿测电笔方法的示意图，其中正确的是______图（选填“甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略不计，则正确使用测电笔时通过人体的电流约为______mA。

3. 实验室有甲、乙两只电阻，甲标有“20V  1.0A”字样，乙标有“5V  0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为______V；若把它们并联起来，干路允许通过的最大电流为______A。

4. 如图所示为某小区的公共充电插座，采取扫码付费自动充电。这些插座之间都是______（选填“串联”或“并联”）的，你做出这样判断的理由是______。

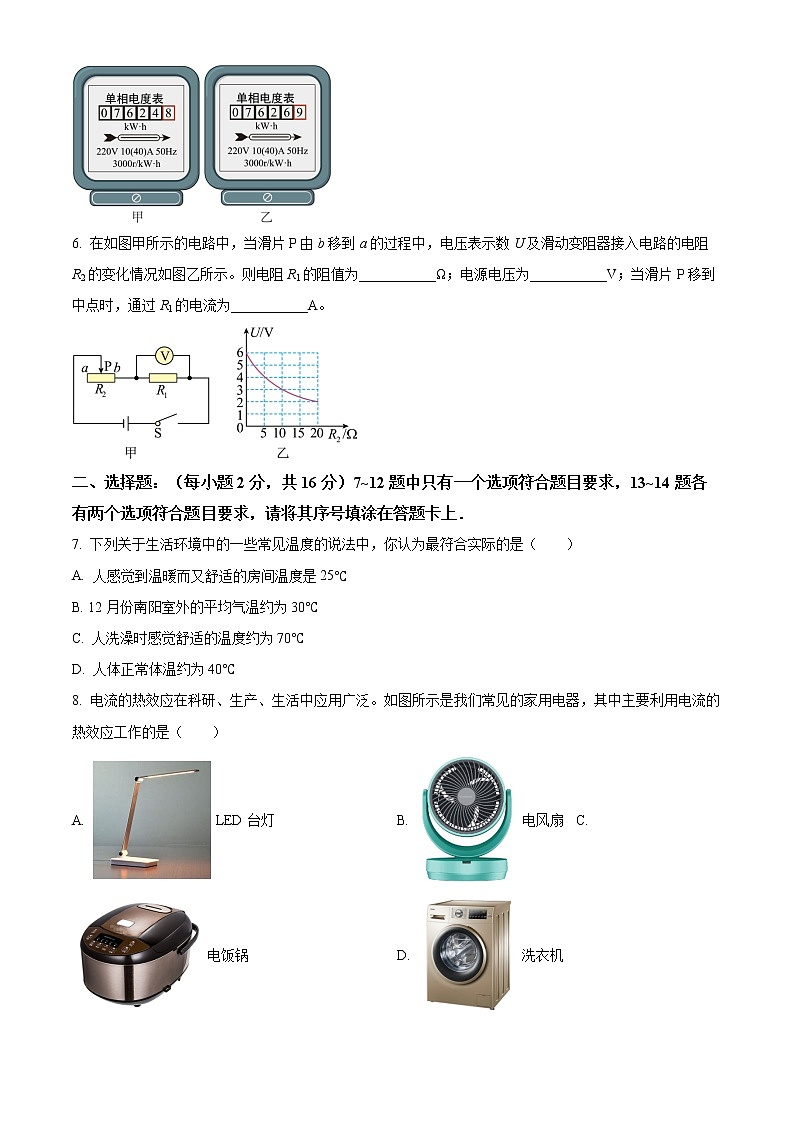

5. 为测定热水器消耗的电能，小明关闭其他用电器，只用电热水器给水加热，一段时间后，电能表的示数由图甲示数变为图乙示数，则该电热水器在这段时间内消耗的电能为________，若该电能表的转盘在5min内转了60转，则这段时间内，小明家用电器消耗的总电能为________。

6. 在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。则电阻R1的阻值为___________Ω；电源电压为___________V；当滑片P移到中点时，通过R1的电流为___________A。

二、选择题：（每小题2分，共16分）7~12题中只有一个选项符合题目要求，13~14题各有两个选项符合题目要求，请将其序号填涂在答题卡上．

7. 下列关于生活环境中的一些常见温度的说法中，你认为最符合实际的是（　　）

A. 人感觉到温暖而又舒适的房间温度是25℃

B. 12月份南阳室外的平均气温约为30℃

C. 人洗澡时感觉舒适的温度约为70℃

D. 人体正常体温约为40℃

8. 电流的热效应在科研、生产、生活中应用广泛。如图所示是我们常见的家用电器，其中主要利用电流的热效应工作的是（　　）

A. LED台灯 B. 电风扇 C. 电饭锅 D. 洗衣机

9. 为确保用电安全，学校安全部门对全校的用电线路进行了排查，发现有一根连接电动机的铜导线的直径明显比说明书上要求的小。从影响导体电阻大小的因素来判断这根导线不符合规格的理由是（　　）

A. 长度太长引起电阻偏小 B. 长度太长引起电阻偏大

C. 横截面积太小引起电阻偏大 D. 横截面积太小引起电阻偏小

10. 将规格都是“220V 100W”的电风扇、电视机各一个并联在220V的电路中，工作相同时间，下列说法正确的是（　　）

A. 两个用电器消耗的电能一样多

B. 电风扇消耗电能多

C. 电视机消耗的电能多

D. 它们消耗电能都转化为了内能

11. 如图所示是研究焦耳定律实验装置中的部分电路．两瓶中的电阻丝是串联的，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝两端的电压U 甲、U 乙．以及它们在相同时间内产生的热量Q甲、Q乙，以下关系式中正确的是 ( )

A. U甲= U 乙，Q甲= Q乙 B. U甲< U 乙，Q甲> Q乙

C. U甲< U 乙，Q甲< Q乙 D. U甲>U 乙，Q甲< Q

12. 在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光．若电路中只有一处故障，则故障可能是

A. 零线上保险丝烧断 B. 火线上保险丝烧断

C. 灯丝烧断 D. 插座短路

13. 甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球带电情况说法正确的是（　　）

A. 两球都带正电 B. 两球都带负电

C. 若甲带正电，乙可能带负电 D. 若甲带负电，乙可能不带电

14. 将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1较亮，灯L2较暗，其原因可能是（　　）

A. 灯L1的电阻较大 B. 灯L2的电阻较大

C. 灯L1的额定功率较大 D. 灯L1两端的电压较大

三、作图题：（每小题2分，共4分）

15. 根据图所示的实物图，在虚线框内画出对应的电路图。

16. 如图是一种调光台灯的电路结构示意图，a、b、c是它的三个接线柱．要求：闭合开关，旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。

四、探究实验题：（第17题4分，第18题6分，第19题8分，共18分）

17. 如图是小明、小红两名同学分别探究“水的沸腾”的实验装置，他们所用的器材规格完全相同，同时将水加热16min；

（1）除了图中指示的器材，还需一个重要的测量仪器是______；

（2）图乙是两名同学根据实验数据绘制的水温随时间变化的图像；由图像可知水的沸点是______℃；

（3）请根据图像分析，小红从给水加热到水沸腾，所用时间较长的原因是______；

（4）如图丙中______是水沸腾时气泡的情况。

18. 小美和小丽用如图甲所示的电路探究“串联电路的电压关系”。

（1）准备器材时，灯L1和灯L2应选用______（选填“相同”或“不同”）的规格；连接电路时，开关应处于______状态；

（2）小美用电压表测量L1两端的电压，闭合开关后，她发现电压表出现了图乙所示的现象，出现这种现象的原因是电压表选用的量程______；

（3）她们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。小美用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是______；L2是短路还是正常的？小丽在原电路中又添加了一个电路元件，就检验出了结果，她的方法可能是______（合理即可）；

（4）她们排除故障后继续实验，得出了下表所示的一组数据。为了得出串联电路电压关系的普遍规律，他们还应当______。

19. 图甲是用“伏安法”测量小灯泡电阻的实验电路。已知小灯泡的额定电压为2.5V，电源电压为3V。

（1）请用笔画线代替导线，将滑动变阻器连入电路，使之接入电路的阻值最大；______

（2）闭合开关进行实验，移动滑片，发现电压表示数始终为零，电流表示数有变化，则可能是灯泡发生了______（填写故障名称）；

（3）进行了六次实验，记录实验数据并在U-I图像中描点，得到小灯泡两端的电压与电流的关系图像如图乙所示。则根据图像可知：

①实验中所使用的滑动变阻器的规格可能为______；

A．40Ω  1A    B．60Ω  1A    C．35Ω  2A    D．15Ω  2A

②利用该装置______（选填“能”或“不能”）探究电流与电压的关系；

（4）为测量小灯泡在两端电压为2.4V时的电阻，小华设计了图丙所示实验电路，所用电源电压恒定，实验步骤如下：

①将电阻箱R0调至10Ω，断开S3，闭合S1、S2，调节滑片，使电流表示数为______A；

②保持滑动变阻器滑片的位置不变，断开S2，闭合S1、S3，电流表示数如图丁所示，为______A；

③小灯泡的电阻为______Ω；若在②中，小华无意中将滑动变阻器的滑片向左移动了少许，则测得小灯泡的电阻将______（选填“偏大”、“偏小”或“不变”）。

五、综合应用题：（每小题9分，共18分）

20. 小宁同学学习了燃料的热值后，很想知道家中使用的天然气的热值是多少，于是，他在家里将装有2×10-3m3水的水壶放到天然气灶上去烧，如图所示，用温度计测量水从20℃加热至80℃的过程中，观察到天然气表的数字变化了0.035m3。他通过上网查阅得知天然气灶的效率约为36%。求：

（1）求水壶里水的质量；

（2）在这个过程中水吸收的热量；

（3）天然气的热值是多少J/m3。

21. 如图所示电路中，电源电压保持不变，R1=30Ω，R2=20Ω，S1闭合、S2断开时，电流表的示数是0.2A，求：

（1）电源电压；

（2）再闭合S2后，电流表的示数；

（3）再闭合S2后，电路工作1min消耗的电能。

2022年秋期期终九年级阶段性调研

一、填空题（每空1分，共14分）

【1题答案】

【答案】    ① 热传递    ②. 增大    ③. 汽化

【2题答案】

【答案】    ①. 甲    ②. 0.2

【3题答案】

【答案】    ①. 15    ②. 0.75

【4题答案】

【答案】    ①. 并联    ②. 充电时互不影响

【5题答案】

【答案】    ①. 2.1    ②.

【6题答案】

【答案】    ①. 10    ②. 6    ③. 0.3

二、选择题：（每小题2分，共16分）7~12题中只有一个选项符合题目要求，13~14题各有两个选项符合题目要求，请将其序号填涂在答题卡上．

【7题答案】

【答案】A

【8题答案】

【答案】C

【9题答案】

【答案】C

【10题答案】

【答案】A

【11题答案】

【答案】C

【12题答案】

【答案】A

【13题答案】

【答案】CD

【14题答案】

【答案】AD

三、作图题：（每小题2分，共4分）

【15题答案】

【答案】

【16题答案】

【答案】

四、探究实验题：（第17题4分，第18题6分，第19题8分，共18分）

【17题答案】

【答案】    ①. 秒表    ②. 99    ③. 水初温低    ④. a

【18题答案】

【答案】    ①. 不同    ②. 断开    ③. 大    ④. 断路    ⑤. 用导线接在L1两端，如果L2发光，则L2正常；若L2不发光，则L2短路    ⑥. 换用不同规格的器材（灯泡或者电源）或加滑动变阻器，进行多次实验

【19题答案】

【答案】    ①.     ②. 灯泡短路    ③. B    ④. 不能    ⑤. 0.24    ⑥. 0.40    ⑦. 15    ⑧. 偏小

五、综合应用题：（每小题9分，共18分）

【20题答案】

【答案】（1）2kg；（2）5.04×105J；（3）4×107J /m3

【21题答案】

【答案】（1）6V；（2）0.5A；（3）180J
