电磁振荡

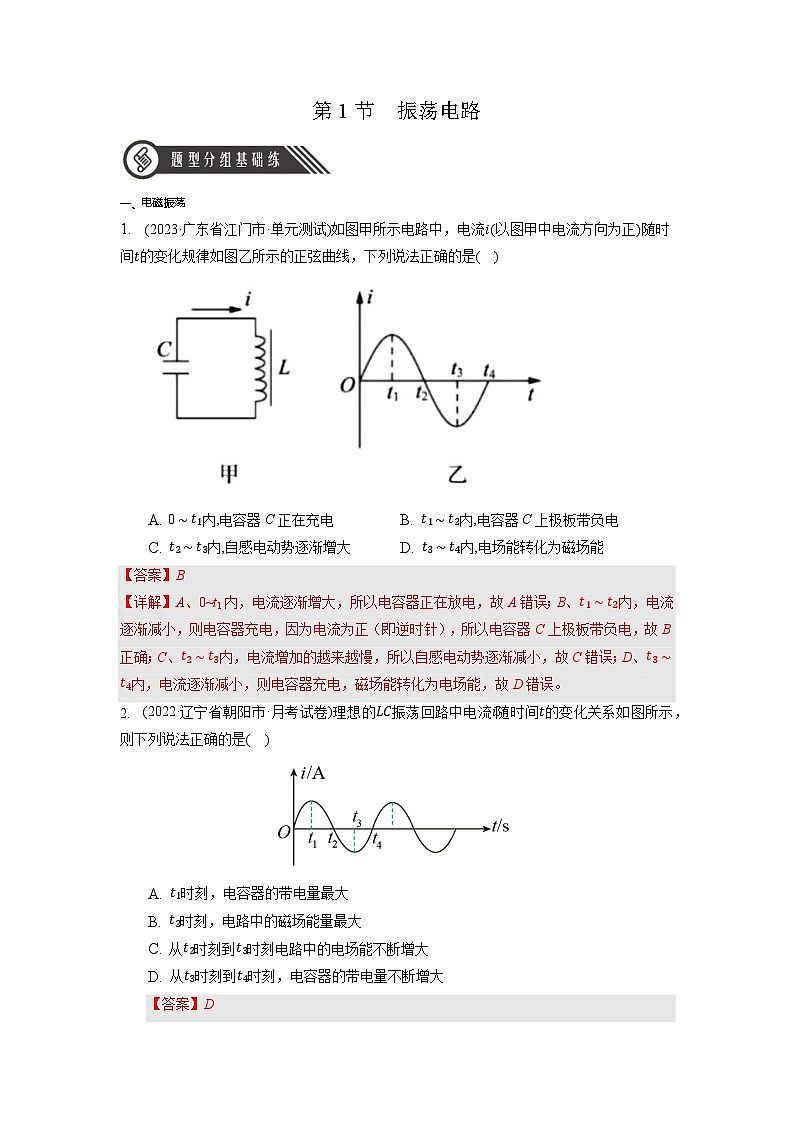

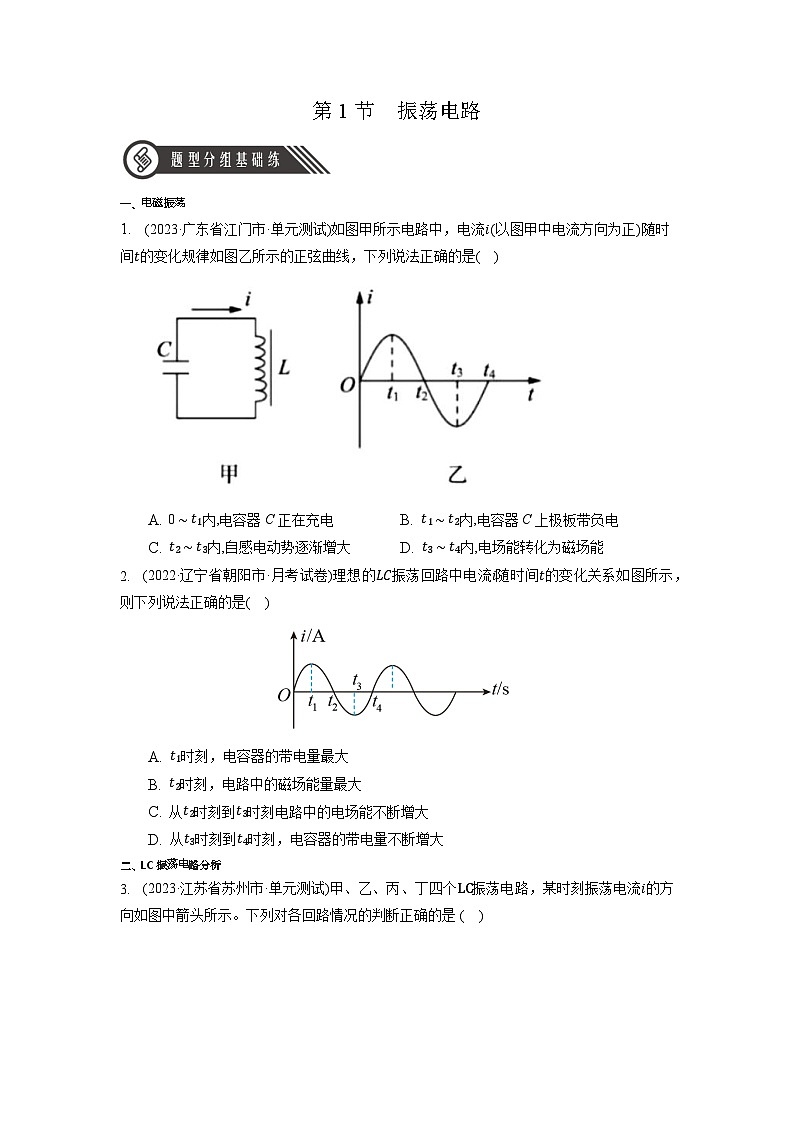

1. (2023·广东省江门市·单元测试)如图甲所示电路中，电流i(以图甲中电流方向为正)随时间t的变化规律如图乙所示的正弦曲线，下列说法正确的是( )
A. 0∼t1内,电容器C正在充电B. t1∼t2内,电容器C上极板带负电
C. t2∼t3内,自感电动势逐渐增大D. t3∼t4内,电场能转化为磁场能
(2022·辽宁省朝阳市·月考试卷)理想的LC振荡回路中电流i随时间t的变化关系如图所示，则下列说法正确的是( )
A. t1时刻，电容器的带电量最大
B. t2时刻，电路中的磁场能量最大
C. 从t2时刻到t3时刻电路中的电场能不断增大
D. 从t3时刻到t4时刻，电容器的带电量不断增大
LC振荡电路分析

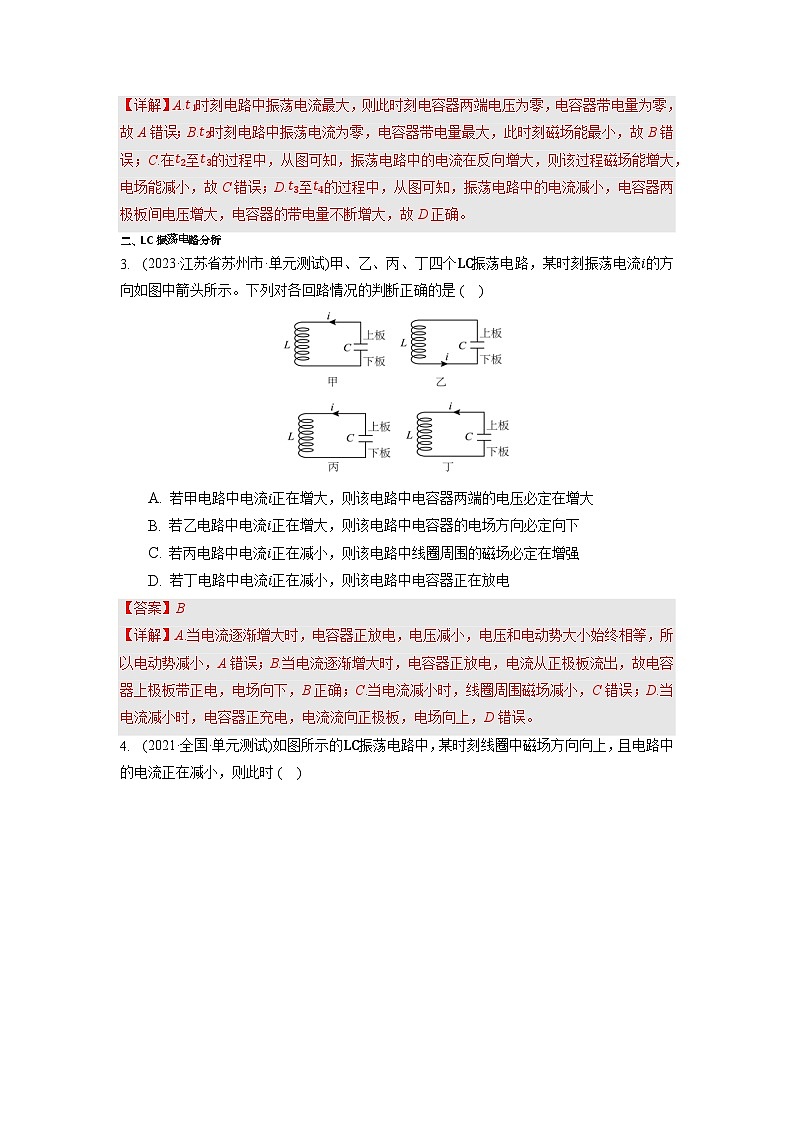

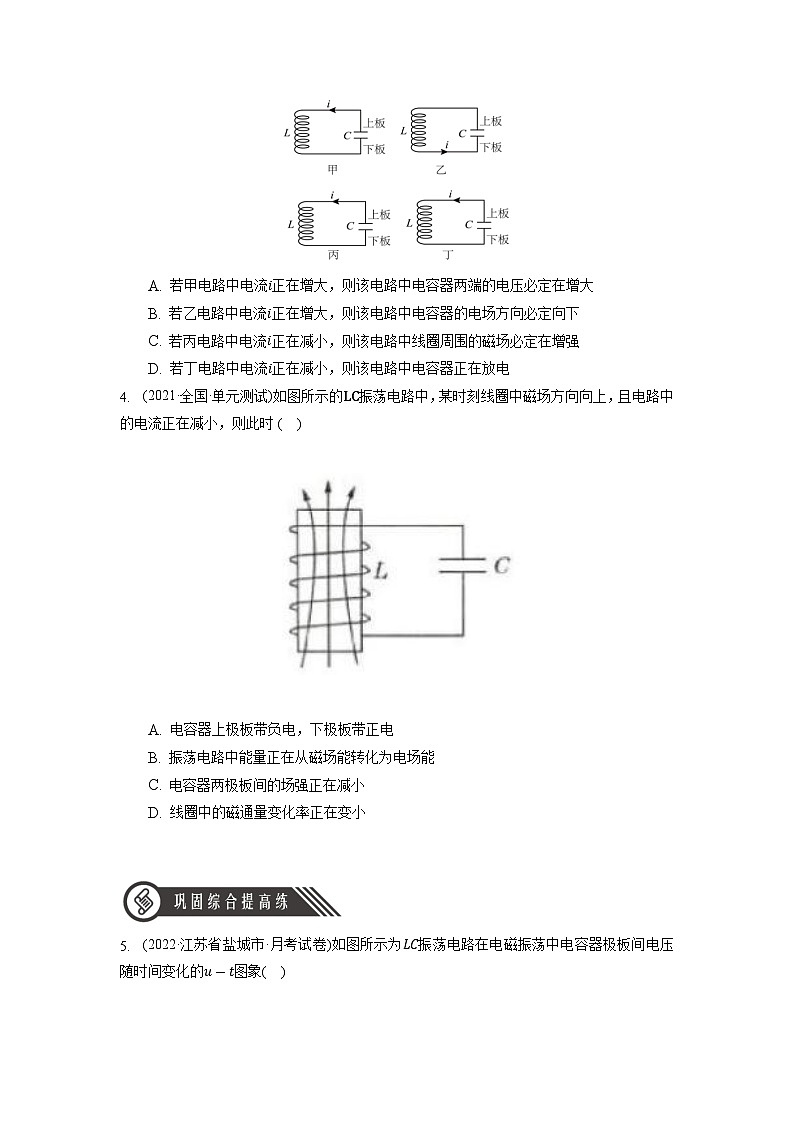

(2023·江苏省苏州市·单元测试)甲、乙、丙、丁四个LC振荡电路，某时刻振荡电流i的方向如图中箭头所示。下列对各回路情况的判断正确的是( )
A. 若甲电路中电流i正在增大，则该电路中电容器两端的电压必定在增大
B. 若乙电路中电流i正在增大，则该电路中电容器的电场方向必定向下
C. 若丙电路中电流i正在减小，则该电路中线圈周围的磁场必定在增强
D. 若丁电路中电流i正在减小，则该电路中电容器正在放电

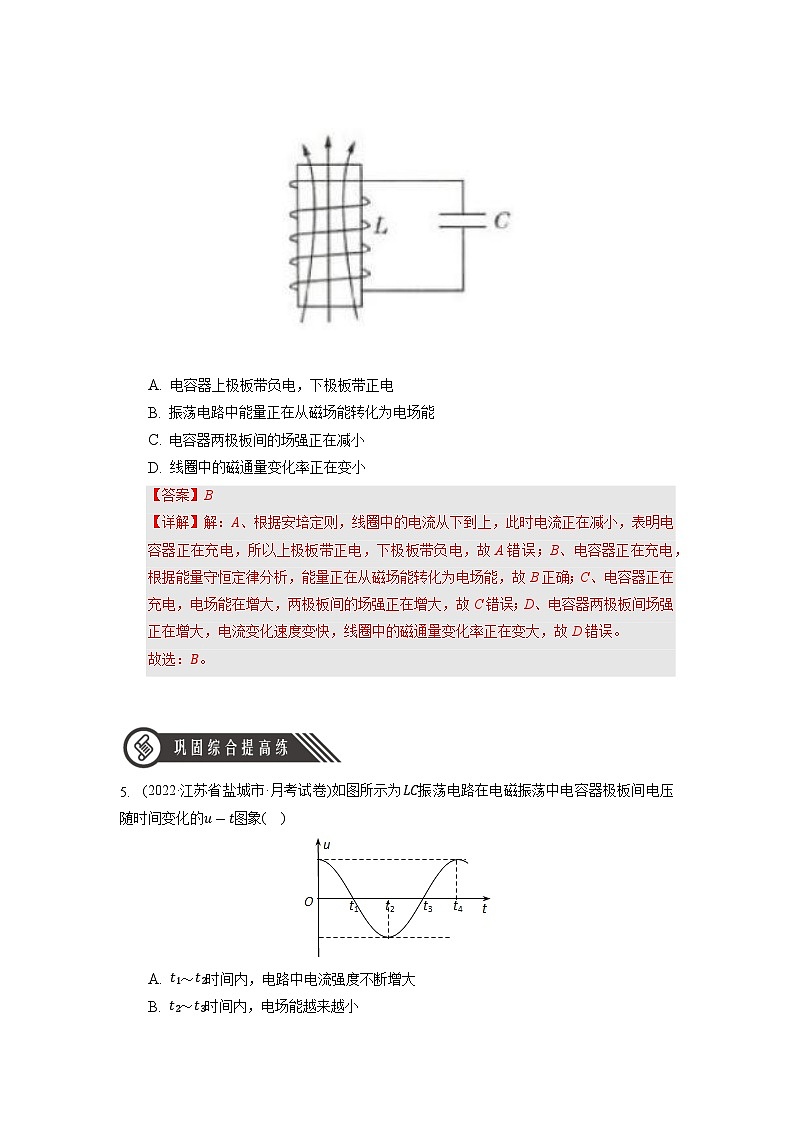

(2021·全国·单元测试)如图所示的LC振荡电路中，某时刻线圈中磁场方向向上，且电路中的电流正在减小，则此时( )
A. 电容器上极板带负电，下极板带正电
B. 振荡电路中能量正在从磁场能转化为电场能
C. 电容器两极板间的场强正在减小
D. 线圈中的磁通量变化率正在变小

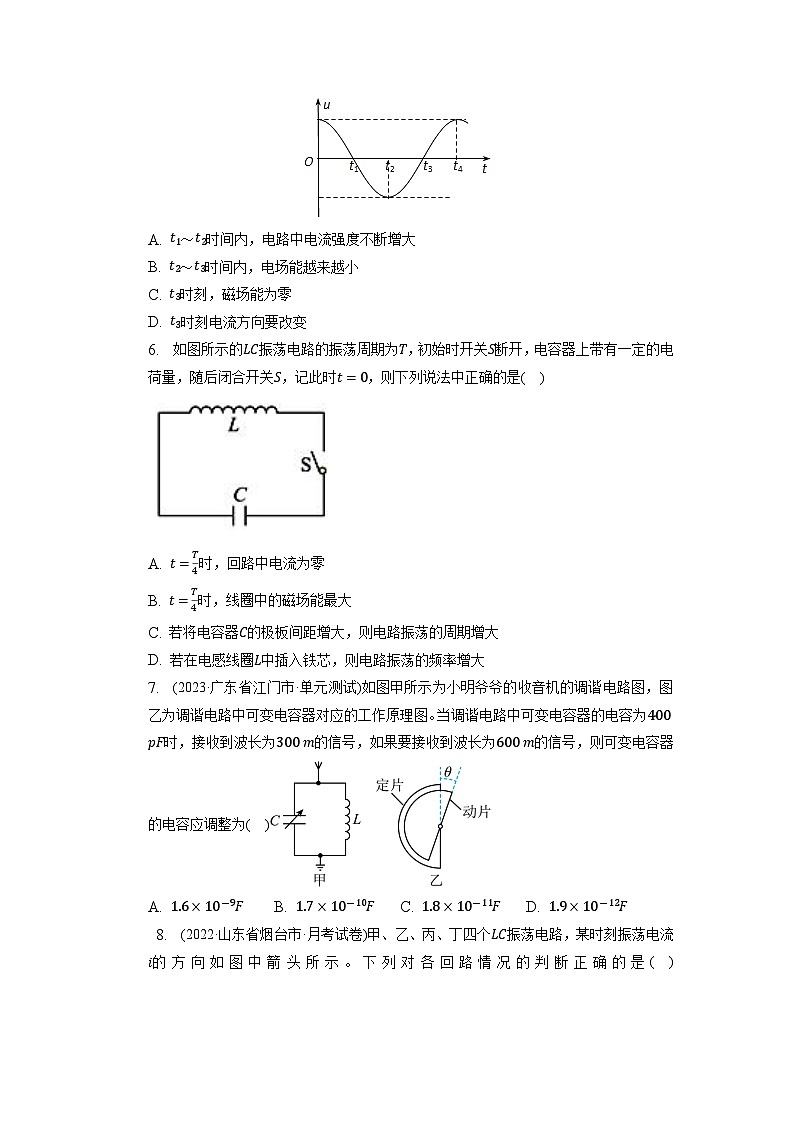

(2022·江苏省盐城市·月考试卷)如图所示为LC振荡电路在电磁振荡中电容器极板间电压随时间变化的u-t图象( )
A. t1～t2时间内，电路中电流强度不断增大
B. t2～t3时间内，电场能越来越小
C. t3时刻，磁场能为零
D. t3时刻电流方向要改变
6. 如图所示的LC振荡电路的振荡周期为T，初始时开关S断开，电容器上带有一定的电荷量，随后闭合开关S，记此时t=0，则下列说法中正确的是( )
A. t=T4时，回路中电流为零
B. t=T4时，线圈中的磁场能最大
C. 若将电容器C的极板间距增大，则电路振荡的周期增大
D. 若在电感线圈L中插入铁芯，则电路振荡的频率增大
7. (2023·广东省江门市·单元测试)如图甲所示为小明爷爷的收音机的调谐电路图，图乙为调谐电路中可变电容器对应的工作原理图。当调谐电路中可变电容器的电容为400 pF时，接收到波长为300 m的信号，如果要接收到波长为600 m的信号，则可变电容器的电容应调整为( )
A. 1.6×10-9FB. 1.7×10-10FC. 1.8×10-11FD. 1.9×10-12F
8. (2022·山东省烟台市·月考试卷)甲、乙、丙、丁四个LC振荡电路，某时刻振荡电流i的方向如图中箭头所示。下列对各回路情况的判断正确的是( )
A. 若甲电路中电流i正在增大，则该电路中电容器两端的电压必定在增大
B. 若乙电路中电流i正在增大，则该电路中电容器的电场方向必定向下
C. 若丙电路中电流i正在减小，则该电路中线圈周围的磁场必定在增强
D. 若丁电路中电流i正在减小，则该电路中电容器的电场方向必定向上
9. (2020·河北省邯郸市·单元测试)如图所示，图a为LC振荡电路，通过P点的电流如图b，规定向左的方向为正，列说法正确的是( )
A. 0到t1时间内，电容器正在充电，上极板带正电
B. t1到t2时间内电容器正在放电，上极板带负电
C. 在t3时刻，线圈中的自感电动势最大，且P为正极
D. 在t4时刻，线圈中的自感电动势最大，且P为正极
10. (2023·云南省·其他类型)在如图所示的电路中，将开关S与b端连接，稳定后改为与a端连接。这样在线圈和电容构成的回路中将产生电磁振荡。若振荡周期为T，以开关与a端接触的瞬间为t=0时刻，则( )
A. t=0时，电路中磁场的能量最大
B. t=T4时，振荡回路中电流最大，且从a经线圈流向d
C. t=T2时，电容器的电荷量最大
D. 在t=T2到3T4时间段内，电容器充电
11. (2023·河北省·模拟题)如图所示，电源电动势为E，内阻为r，电阻R、电感器L及电容器C均为理想元件，今将K接通一段时间，待电路稳定后突然将K断开，下列说法中正确的是( )
A. 断开瞬间，LC电路中的电场能最大
B. LC振荡电路的最大电流为ER+r
C. 该电路辐射的电磁波以光速c在真空中传播，而且它的波长与c成反比
D. 在该振荡电路中，电场能与磁场能振荡的周期为π LC
