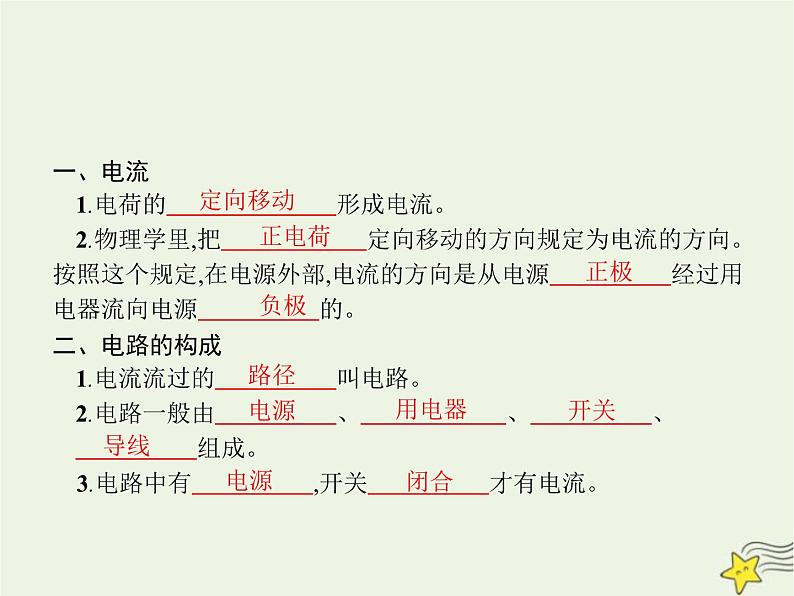

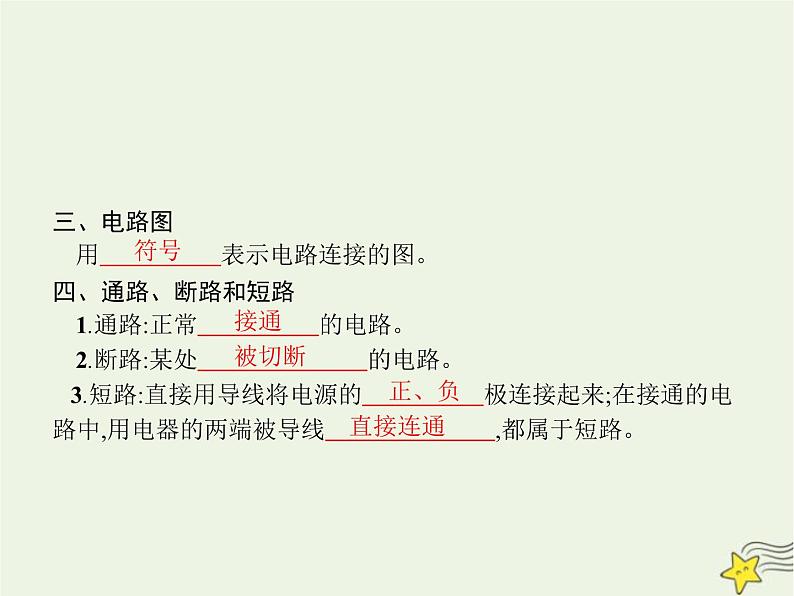

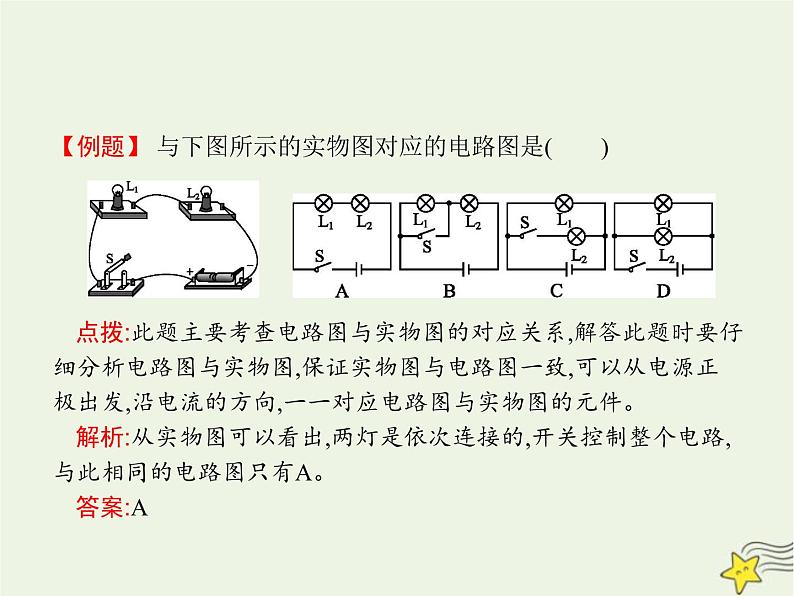

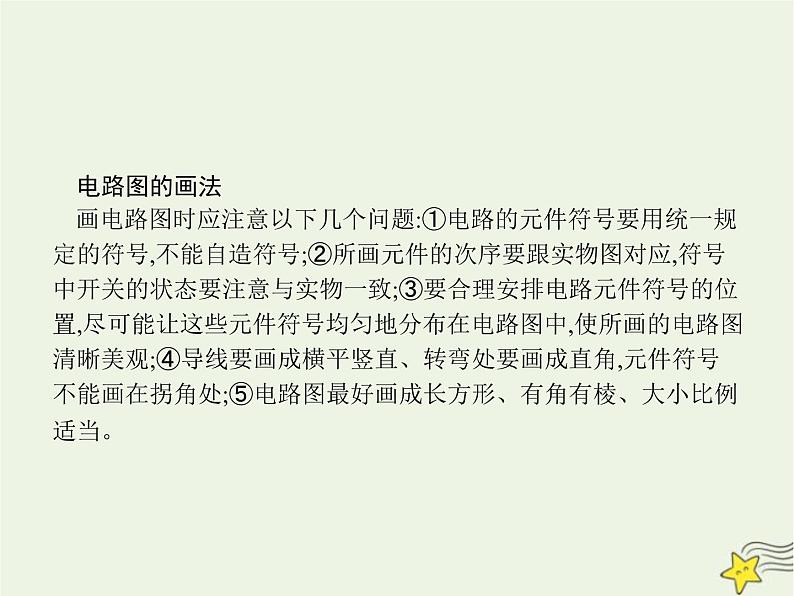

第2节　电流和电路一、电流1.电荷的　　　　　　　形成电流。 2.物理学里,把　　　　　　定向移动的方向规定为电流的方向。按照这个规定,在电源外部,电流的方向是从电源　　　　　经过用电器流向电源　　　　　的。 二、电路的构成1.电流流过的　　　　　叫电路。 2.电路一般由　　　　　、　　　　　　、　　　　　、　　　　　组成。  3.电路中有　　　　　,开关　　　　　才有电流。定向移动 正电荷 正极 负极 路径 电源 用电器 开关 导线 电源 闭合  三、电路图用　　　　　表示电路连接的图。 四、通路、断路和短路1.通路:正常　　　　　的电路。 2.断路:某处　　　　　　　的电路。  3.短路:直接用导线将电源的　　　　　极连接起来;在接通的电路中,用电器的两端被导线　　　　　　　,都属于短路。符号 接通 被切断 正、负 直接连通 电路图的画法画电路图时应注意以下几个问题:①电路的元件符号要用统一规定的符号,不能自造符号;②所画元件的次序要跟实物图对应,符号中开关的状态要注意与实物一致;③要合理安排电路元件符号的位置,尽可能让这些元件符号均匀地分布在电路图中,使所画的电路图清晰美观;④导线要画成横平竖直、转弯处要画成直角,元件符号不能画在拐角处;⑤电路图最好画成长方形、有角有棱、大小比例适当。【例题】 与下图所示的实物图对应的电路图是(　　)点拨:此题主要考查电路图与实物图的对应关系,解答此题时要仔细分析电路图与实物图,保证实物图与电路图一致,可以从电源正极出发,沿电流的方向,一一对应电路图与实物图的元件。解析:从实物图可以看出,两灯是依次连接的,开关控制整个电路,与此相同的电路图只有A。答案:A一、电流1.下列关于电流的说法正确的是(　　)A.只有正电荷的移动,才能形成电流B.只有自由电子的移动,才能形成电流C.正电荷定向移动的方向为电流方向D.负电荷定向移动的方向为电流方向C 电荷的定向移动形成电流,移动的电荷可以是正电荷,也可以是负电荷,还可以是正、负电荷同时移动,但规定正电荷定向移动的方向为电流的方向,故C正确。2.当把用电器接在电池的正、负两极时,电流沿着电池　　　　极到　　　　,再回到电池　　　极的方向流动。 正 用电器 负 二、电路的构成3.下列元件中不是组成电路的必要元件的是(　　)A.开关 B.验电器C.用电器 D.电源4.把电路中各元件与其对应的作用连起来。①用电器 A.持续供电②导线 B.利用电流进行工作③开关 C.起连接作用④电源 D.连通或切断电路B 答案 ①—B　②—C　③—D　④—A 三、电路图5.如图所示,闭合开关S1和S2后,下列分析正确的是(　　)A.小灯泡亮,电铃响 B.小灯泡亮,电铃不响C.小灯泡不亮,电铃响 D.小灯泡不亮,电铃不响C 从电路连接情况分析:只闭合S1时,电流通过灯泡和电铃。若再闭合S2时,则电流会通过S2,而不经过灯泡,所以小灯泡不亮,电铃响。故选C。6.如图所示,已经画出了几种常用元件及其在电路中的符号,请你在图中元件对应的空白处画出该元件的符号。四、通路、断路和短路 7.在如图所示的电路中,用导线连接下列两点后,会导致电路短路的是(　　)A.a、c B.b、cC.b、d D.d、eC 短路是指不经用电器,直接用导线将电源的正、负极连接起来的电路,所以用导线一端接a、b、c三点的其中一点,另一端接d、e两点的其中一点,都会导致短路,故选项C正确。
