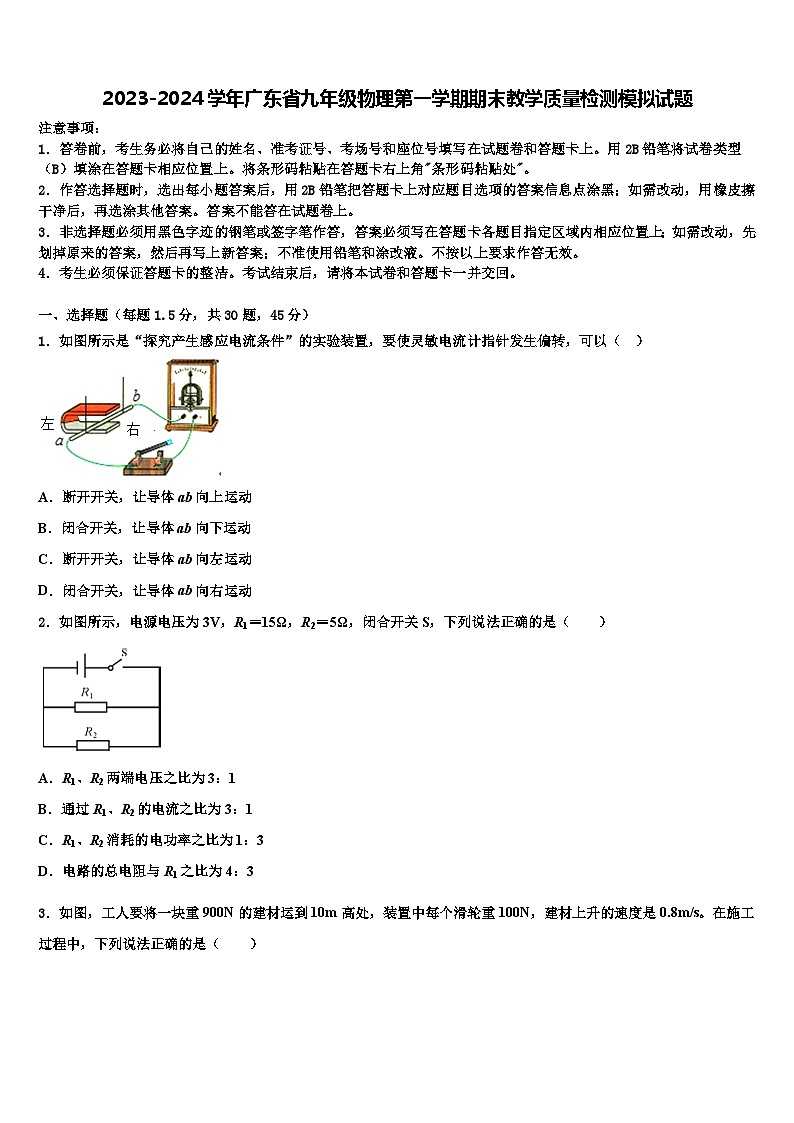

2023-2024学年广东省九年级物理第一学期期末教学质量检测模拟试题

这是一份2023-2024学年广东省九年级物理第一学期期末教学质量检测模拟试题，共20页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示是“探究产生感应电流条件”的实验装置，要使灵敏电流计指针发生偏转，可以（ ）
A．断开开关，让导体ab向上运动
B．闭合开关，让导体ab向下运动
C．断开开关，让导体ab向左运动
D．闭合开关，让导体ab向右运动
2．如图所示，电源电压为3V，R1＝15Ω，R2＝5Ω，闭合开关S，下列说法正确的是（ ）
A．R1、R2两端电压之比为3：1
B．通过R1、R2的电流之比为3：1
C．R1、R2消耗的电功率之比为1：3
D．电路的总电阻与R1之比为4：3

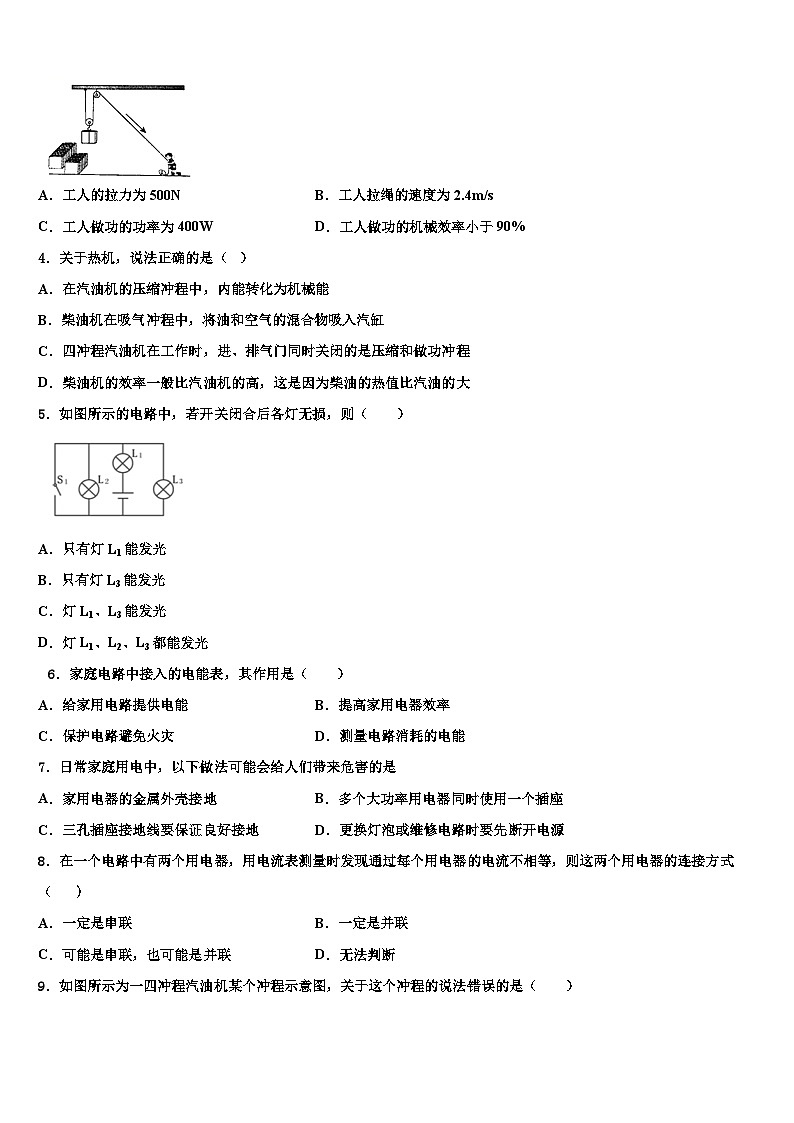

3．如图，工人要将一块重900N的建材运到10m高处，装置中每个滑轮重100N，建材上升的速度是0.8m/s。在施工过程中，下列说法正确的是（ ）
A．工人的拉力为500N B．工人拉绳的速度为2.4m/s
C．工人做功的功率为400WD．工人做功的机械效率小于90%
4．关于热机，说法正确的是（ ）
A．在汽油机的压缩冲程中，内能转化为机械能
B．柴油机在吸气冲程中，将油和空气的混合物吸入汽缸
C．四冲程汽油机在工作时，进、排气门同时关闭的是压缩和做功冲程
D．柴油机的效率一般比汽油机的高，这是因为柴油的热值比汽油的大
5．如图所示的电路中，若开关闭合后各灯无损，则（ ）
A．只有灯L1能发光
B．只有灯L3能发光
C．灯L1、L3能发光
D．灯L1、L2、L3都能发光
6．家庭电路中接入的电能表，其作用是（ ）
A．给家用电路提供电能B．提高家用电器效率
C．保护电路避免火灾D．测量电路消耗的电能
7．日常家庭用电中，以下做法可能会给人们带来危害的是
A．家用电器的金属外壳接地B．多个大功率用电器同时使用一个插座
C．三孔插座接地线要保证良好接地D．更换灯泡或维修电路时要先断开电源
8．在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联B．一定是并联
C．可能是串联，也可能是并联D．无法判断
9．如图所示为一四冲程汽油机某个冲程示意图，关于这个冲程的说法错误的是（ ）
A．图中A位置的物质温度越来越高B．该冲程将机械能转化为内能
C．B位置的装置为喷油嘴D．该冲程为压缩冲程
10．关于内能和温度的关系，下列说法正确的是（ ）
A．0℃的冰块内能为零B．物体温度升高时内能增加
C．温度高的物体，内能一定大D．物体温度不变，其内能一定不变
11．在图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了—会儿，两只电表的示数均变大，则下列判断中正确的是 （ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
12．ɑ、b两个磁极之间有一个小磁针，小磁针静止时的指向如下图所示，则（ ）
A．ɑ是S极，b是N极B．ɑ是N极，b是S极C．ɑ、b都是N极D．ɑ、b都是S极
13．如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。则下列说法中正确的是
A．温度升高时，电流表示数减小
B．温度升高时，电压表示数减小
C．温度降低时，热敏电阻的阻值变大
D．温度降低时，电路的总电功率变大
14．小军帮妈妈煲鸡汤时，联想到了许多物理知识．下列说法错误的是（ ）
A．鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动
B．鸡汤沸腾过程中吸收热量，温度不变，内能不变
C．煲鸡汤过程中，限压阀转动，此过程的能量转化与内燃机的做功冲程相似
D．限压阀口“烟雾缭绕”，这是水蒸气液化形成的小水珠
15．下列数据符合实际的是（ ）
A．一节干电池的电压约为3V
B．日常使用的节能灯正常工作时的电流约为0.1A
C．家用电冰箱正常工作一天消耗的电能约为200J
D．液晶电视机的额定功率约为1000W
16．图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（ ）
A．B．
C．D．
17．下列数据中，最接近实际情况的是（ ）
A．普通家用照明灯的工作电流约为2A
B．电饭锅加热档的功率约为100W
C．家用电风扇的额定功率约为2000W
D．一节新干电池的电压约为1.5V
18．下列物理量的估测中，最接近实际的是（ ）
A．教室课桌的高度约为1.5m
B．正常情况下，人的体温约为38.5℃
C．一节5号干电池的电压为3V
D．一名中学生所受的重力约为500N
19．下列说法中正确的是（ ）
A．功率越大，做功越多B．物体具有内能，也可以同时具有机械能
C．机械效率越高，有用功越大D．物体内能越大含有热量越多
20．下列描述中，能说明分子在不停地做无规则运动的是（ ）
A．柳枝摇曳B．荷花飘香C．树叶纷飞D．瑞雪飘飘
21．如图所示装置可以用来演示物理现象，则下列表述错误的是（ ）
A．用来演示磁场能产生电流B．用来演示电磁继电器的应用
C．用来演示磁场对电流的作用D．用来演示电磁感应现象
22．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是
A．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
B．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
C．当甲两端电压为0.5V时，通过它的电流为0.3A
D．当乙两端电压为2.5V，其电阻值为5Ω
23．自动照相机的感光元件由光敏材料制成，它能够根据光的强弱自动调节曝光量，其主要材料是（ ）
A．磁性材料B．纳米材料C．半导体D．超导体
24．如图所示是交警用来检测酒精浓度的检测仪及其原理图，它实际上是由一节干电池(电压不变)、一个气敏电阻(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大时阻值越小)、定值电阻及一个电压表组成的。交警检查酒驾时，当驾驶员呼出的酒精气体浓度越大时，则
A．气敏电阻的阻值越小，电压表的示数越小
B．通过电阻的电流越大，电压表的示数越小
C．通过电阻的电流越大，电阻两端的电压越大
D．气敏电阻的阻值越大，通过电阻的电流越大
25．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A．电冰箱产生的热量最多B．电脑产生的热量最多
C．电热毯产生的热量最多D．三者产生的热量一样多
26．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kW•h，这个用电器可能是
A．空调器 B．电冰箱 C．电视机 D．收音机
27．跳远运动的几个阶段如图所示，则运动员
A．助跑过程中机械能不变B．经过最高点时动能为零
C．经过最高点时重力势能最小D．起跳后升空的过程中，动能转化为重力势能
28．如图所示事例或实验中，属于内能转化为机械能的是
A．搓手取暖B．钻木取火
C．水蒸汽将软木塞冲出D．下滑时臀部有灼热感
29．如图是某同学设计的模拟调光灯电路。闭合开关后，未移动回形针之前，发现灯泡不发光，产生这一现象的原因不可能是（ ）
A．铅笔芯被短路B．灯泡被短路
C．铅笔芯的阻值太大D．电源电压太低
30．电表连接正确的电路图是（ ）
A．B．C．D．
二、填空题（每空1分，共10题，20分）
31．LED灯具有节能、环保的特点，一个“220V 8.5W”的LED灯与一个“220V 60W”的白炽灯亮度相当．若一个“220V 8.5W”的LED灯每天正常工作4小时，30天消耗的电能是_____度，这些电能可供“220V 60W”的白炽灯正常工作_____小时．
32．一小灯泡上标有“6V 3.6W”字样，其电流I随两端电压U变化关系的曲线如图所示．当元件两端的电压为3V时，元件的电阻为_____Ω，电功率为_____W．
33．一段导体两端电压为5V时，导体中的电流强度为0.5A，导体的电阻为_____；当电压变为零时，导体的电阻为_____。
34．电子式电能表表盘上标有“3000imp/（kW·h）”字样，将某用电器单独接在该表所在电路上工作1min，电能表指示灯闪烁150次。该用电器在上述时间内消耗的电能为____ J，用电器的电功率是_____W。
35．甲、乙两辆完全相同的汽车在同一水平地面上做直线运动的s﹣t图象如图所示。请根据图象判断两辆汽车的牵引力F甲_____F乙（选填“大于”“小于”或“等于”），两辆汽车的功率之比为P甲：P乙＝_____（空气阻力忽略不计）。
36．完成下列填空：一节干电池的电压为_____V；我国照明电路的电压是_____V；家庭节能灯中的电流约为1．1A=_____mA．
37．材料、长度相同的两个电阻R1与R2，若横截面积S1＞S2，则R1______ R2（填“＞”“＝”“＜”），若加在R1两端的电压改变时，它的电阻将_______（填“改变”“不变”）。
38．寒冷的冬天，对手哈气使手变暖是通过__________的方式改变手的内能。如下图表示的是汽油机的______冲程，该冲程将______能转化成_______能；汽油机在一个工作循环中消耗了100g的汽油（热值为4.6×107J/kg），这些汽油完全燃烧产生的热量是___________。
39．家庭中使用的很多用电器，为安全起见接是三孔插头（如），三孔插头的三个脚中，其中有一个脚比较长，这个脚应该接_____线。在辨别另外两根线时，一般用的工具叫_____，当电路正常时，能使它的氖管发光的是_____线。
40．我国北方楼房中的“暖气”用水作为介质，把燃料燃烧时产生的热量带到房屋中取暖。用水做运输能量的介质有什么好处？______。生活中、各种产业中，还有许多用水来加热或散热的情况，请举出一例：____。
三、实验题（每空1分，共2题，15分）
41．同学们为了“探究物体吸收的热量与物质种类的关系”，利用如图所示的实验装置进行实验，并记录数据如下表所示，请你根据表中的数据回答下列问题：

（1）实验中，除了要在甲、乙两个相同的烧杯中分别加入相同质量的水和食用油，另外还应选择两个完全相同的电加热器，选择相同的电加热器目的是为了_____．
A．在相同时间内，两个电加热器对水和食用油放出的热量相同
B．在相同时间内，使水和食用油升高的温度相同
（2）若使水和食用油升高相同的温度，_____需要的加热时间更长；
A．食用油 B．水
（3）如图是根据实验数据画出的图象，其中图线①表示的是_____吸热升温情况．
A．食用油 B．水．
42．甲为研究并联电路电流规律的实验电路图．
（1）若要测量干路电流，则电流表应串联在甲图中的_____（选填“A”、“B”或“C”）处．
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是_____．
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是：_____（写出一条）．
四、计算题（每题10分，共2题，20分）
43．一个标有“220V， 40W”的电灯， 接在照明电路中， 求：
(1)电灯的灯丝的电阻是多大?
(2)正常工作2h消耗多少焦电能?
(3)若加在电灯上的实际电压只有198V， 此时灯泡的实际功率是多少W?
44．小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为浴足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,浴足盆的挡位不同．求：
(1)额定加热电流
(2)R1和R2的阻值各为多少欧?
(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】AC ．产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；电路必须是闭合电路，故AC错误；
BD．由图示可知，导体ab上下运动时不切割磁感线，没有感应电流产生，导体ab左右运动时切割磁感线，有感应电流产生，故D正确，B错误。
故选D。
2、C
【详解】由图知，两电阻并联，
A．并联电路各支路两端的电压相等，所以R1、R2两端的电压之比为1：1，故A错误；
B．根据可得，通过R1、R2电流之比为：
，
故B错误；
C．R1、R2消耗的电功率之比为：
，
故C正确；
D．因为两电阻并联，所以
，
则
，
故D错误；
故选C。
3、D
【详解】由两根绳子承担物重，动滑轮和建材总重为1000N，由于有摩擦和绳子自身的重量，所以工人的拉力应大于500N，故A错；工人拉绳的速度应是物体上升速度的2倍为1.6m/s，故B错；若部考虑绳重和摩擦，工人做功的功率为P=Fv绳=500N×1.6m/s=800W，由于有摩擦和绳子自身的重量，所以工人做功的功率应大于800W，故C错；对物体做的有用功为W有=Gh=900N×10m=9000J，而拉力做的总功应大于1000J，所以工人做功的机械效率小于90%，故D正确；应选D．
4、C
【详解】A．在汽油机的压缩冲程中，机械能转化为内能。故A项错误；
B．柴油机机顶是喷油嘴在做功冲程会喷出柴油，在吸气冲程中只将空气吸入汽缸。故B错误；
C．压缩和做功冲程是将进、排气门同时关闭的，故C项正确；
D．热机的机械效率是指用来做有用功的能量与燃料完全燃烧放出的能量之比。与燃料的热值没有关系，故D项错误。
5、A
【详解】由图知道，当开关闭合后，灯L2、L3被开关短路，只有L1能发光。
故选A。
6、D
【解析】解答：家庭电路中电能表的作用是测量电路中消耗的电能的仪表；故选D．
点睛：要解答本题需掌握：电能表是测量电流做功的多少的仪表．
7、B
【详解】A．增将家用电器的金属外壳与大地连接起来，防止用电器漏电时，人接触发生触电事故，故A不符合题意；
B．因为电源电压一定，根据P=UI，若同时接入多个大功率用电器，则电路中的总电流会过大，将保险丝熔断或引起火灾，造成危险，故B符合题意；
C．防止用电器漏电时，人接触发生触电事故，三孔插座接地线要保证良好接地，故C不符合题意；
D．为操作方便、防止触电，更换灯泡或维修电路时要先断开电源，故D不符合题意。
8、B
【详解】当用电器串联时，电流只有一条路径，电流处处相等；而并联时各支路互不影响，可以独立工作，所以通过每个用电器的电流不相等时，说明两用电器一定是并联的．
故选B．
9、C
【详解】ABD．由图可知这是压缩冲程，活塞由下向上运动压缩气体，气体温度增加，内能增大，机械能转化为内能，故AB正确，不符合题意；
C．这是汽油机发动机工作过程，B的位置时火花塞，柴油机才有喷油嘴，故C错误，符合题意；
故选C。
10、B
【详解】A．一切物体都有内能，0℃的冰块内能也不为零，故A项错误；
B．同一物体，温度升高时，内能增加，故B项正确；
C．内能与物体的温度、质量有关，温度高的物体，质量不确定，其内能不一定大，故C项错误；
D．温度不变，物体内能不一定不变，如冰在熔化过程中，不断吸热，内能增加，但温度不变，故D项错误。
故选B。
11、B
【详解】AC．由图知：电阻R与灯泡L串联，电流表测量的是通过电路中的电流，电压表测量的是电阻R两端电压，当电路某处发生断路时，通过电路中的电流为零，即电流表的示数变小，故AC错误；
B．当灯L短路时，仅R接入电路，电压表测量R两端电压即电源电压，示数变大，电路中总电阻变小，电流表示数变大，故B正确；
D．选项中电阻R短路，电路中电阻减小，电源电压不变，由欧姆定律可知，电路中电流变大，电流表示数增大，电压表被短路，示数减小为零，故D错误。
故选B。
12、A
【详解】磁极间相互作用的规律是同名磁极相互排斥，异名磁极相互吸引；从图可知：a端和小磁针的N极相吸引，故a端是S极；b端和小磁针的S极相吸引，故b端是N极；综上，故A正确，BCD错误。
故选A。
13、C
【详解】由图甲可知两电阻串联，电压表测量R两端的电压，电流表测量电路电流；
AB．由图乙可知热敏电阻的阻值随温度的升高而减小；当温度升高时，热敏电阻的阻值减小，即电路中的总电阻减小，由欧姆定律I=可得电路中电流变大，即电流表示数变大；根据UR=IR，R不变，I变大，R两端的电压增大，故电压表示数增大，故AB错误；
CD．当温度降低时，热敏电阻的阻值增大，即电路中的总电阻增大，由欧姆定律I=可得电路中电流变小，即电流表示数变小；电源电压不变，电流减小，由P=UI可知，电路消耗的总功率减小，故C正确，D错误。
14、B
【解析】分析：（1）扩散现象说明一切物质的分子都在不停地做无规则运动；
（2）内能的大小跟质量、温度、状态有关；
（3）内燃机的做功冲程中，内能转化为机械能．
（4）物质由气态变成液态是液化．
解答：A、煲鸡汤时，鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动，故A正确；
B、正在沸腾的鸡汤，温度虽然不变，但不断吸收热量，所以其内能增加，故B错误；
C、煲鸡汤过程中，限压阀转动，此过程的能量转化情况是内能转化为机械能，与内燃机的做功冲程相似，故C正确；
D、限压阀口“烟雾缭绕”，“烟雾”不是气体，而是水蒸气遇冷液化形成的小水珠，故D正确．
故选B．
【点睛】本题考查了与热学相关的多个知识点，联系生活中的现象，能用相关热学知识做出解释是解答的关键．
15、B
【详解】A．一节干电池的电压约为1.5V，故A不符合题意；
B．日常使用的节能灯正常工作时的电流约为0.1A，故B符合题意；
C．家用电冰箱正常工作一天消耗的电能

故C不符合题意；
D．液晶电视机的额定功率约为100W，故D不符合题意。
故选B。
【点睛】
需要对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案。
16、B
【详解】A．从图中可以看到，当开关S1闭合时，四盏灯都被短路，这种情况不符合要求，A项不合题意；
B．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，灯L3和灯L4并联后再和开关S2串联，当开关S1闭合后，只控制灯L1和灯L2两灯亮，当开关S2闭合后，只控制灯L3和灯L4两灯亮，这种情况符合要求，选项B符合题意；
C．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，但开关S2接在干路中，当开关S2断开时，四盏灯都不能亮，这不是每个开关都可以单独控制两盏灯同时工作，C项不合题意；
D．从图中可以看到，当开关S1闭合，开关S2断开时，灯L3和灯L4能亮，灯L1和灯L2不能亮，当开关S1断开，开关S2断开时，灯L3和灯L4还能亮，灯L1和灯L2还是不能亮，不能实现每个开关都可以单独控制两盏灯同时工作，D项不合题意。
17、D
【详解】照明灯的电流在2．2A左右，故A不符合实际；电饭锅加热档的功率约为2222W，故B不符合实际；家用电风扇的额定功率约为222W，故C不符合实际；一节新干电池的电压为2．5V，故D符合实际，故选D．
18、D
【解析】A．教室课桌的高度约为0.8m，故A项不符合题意；
B．正常情况下，人的体温约为37℃；故B项不符合题意；
C．一节5号干电池的电压为1.5V，故C项不符合题意；
D．一名中学生所受的体重约为50kg,即中学生的体重约为500N，故D项符合题意。
19、B
【详解】A． 由公式P=得W=Pt可知，功率大，做功不一定多，还要看时间，故A错误；
B． 内能的研究对象是分子，物体内有分子，物体内所有分子的分子有运动速度，有相对距离，所以具有分子动能和分子势能，也就是有内能。物体可以有运动速度和相对高度，可以具有动能和重力势能，就是具有机械能。所以物体可以具有内能，也可以同时具有机械能，故B正确；
C． 机械效率反映使用简单机械时所做有用功在总功中的比例大小；故机械效率越高，有用功在总功所占的比例就越大，故C错误；
D． 热量是一个过程量，不能用含有或具有等词语来修饰，故D错误。
故选B。
20、B
【解析】试题分析：分子是看不见摸不到的，柳枝、树叶、雪都不是分子．A.柳枝摇曳，是宏观物体的机械运动，不是分子的运动，故A不符合题意；
B.荷花飘香，是花香分子不停地做无规则运动，分子运动到空气中，人们就闻到了荷花的香味，故B符合题意；C.树叶纷飞，是宏观物体的机械运动，不是分子的运动，故C不符合题意；
D.瑞雪飘飘，属于宏观物体的机械运动，不是分子的运动，故D不符合题意．
故选B．
考点：分子的运动
21、A
【解析】A．图中装置是用来演示电流的磁效应的，故A错误，符合题意；
B．电铃的原理是电磁继电器，故B正确，不符合题意；
C．图中实验装置有电源，是演示磁场对电流作用的，故C正确，不符合题意；
D．图中实验装置没有电源，是研究电磁感应现象的，故D正确，不符合题意；
22、D
【解析】A、甲和乙串联，当开关闭合，电路电流为0.3A时，
因串联电路中各处的电流相等，所以通过两电阻的电流均为0.3A，
由图象可知，两电阻两端的电压分别为U甲＝1.5V，U乙＝0.5V，
因串联电路中总电压等于各分电压之和，所以电源的电压：U＝U甲+U乙＝1.5V+0.5V＝2V，故A错误；
B、甲和乙并联，电源电压为1V时，因并联电路中各支路两端的电压相等，所以两电阻的电压均为1V，
由图象知，此时通过甲的电流I甲＝0.2A，通过乙的电流I乙＝0.4A，
则干路电流：I并＝I甲+I乙＝0.2A+0.4A＝0.6A，故B错误；
C、由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故C错误；
D、由图象可知，当乙两端电压为2.5V，通过它的电流为0.5A，
所以其电阻值：R乙＝=＝5Ω，故D正确。
23、C
【详解】自动照相机的感光元件由光敏电阻制成，它能够根据光的强弱自动调节曝光量，其主要材料不是磁性材料，因为感光元件不用磁性，也不是纳米材料，纳米材料主要利用微观尺度物体的特性工作，应该是半导体材料，因为半导体具有电阻特性，而主要元件为光敏电阻；感光元件没用到超导性质，故也不是超导材料。
故选C。
24、C
【解析】由图可知，气敏电阻与定值电阻串联，当驾驶员呼出的酒精气体浓度越大时，阻值越小，所以电路总电阻越小，而电源电压不变，则电路中的电流(通过、的电流)越大；根据串联电路分压规律可知，阻值越小，两端电压越小，则两端电压越大。故选C。
25、C
【解析】分析：由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器．
解答：∵接在家庭电路中，U=220V，∴三种用电器的实际功率：；又∵，用电器工作时间t相等，∴三种用电器消耗的电能相同；∵电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量；∴产生热量最多的是电热毯．
故选C．
【点睛】知道电流做功的实质：电流做功的过程就是消耗电能转化为其它形式能的过程，能分析三种用电器的能量转化是本题的关键．
26、A
【详解】由得：
以上四种家用电器中功率超1000W的只有空调机．故选A
27、D
【详解】A．运动员加速助跑过程中，重力势能不变，动能增大，所以机械能增大，故A错误；
B．运动员经过最高点时，速度不为零，所以动能不为零，故B错误；
C．运动员经过最高点时，高度最大，所以重力势能最大，故C错误；
D．运动员起跳后升空的过程中，质量不变，速度变小，高度变大，动能减小，重力势能增大，所以动能转化为重力势能，故D正确．
28、C
【详解】AB．搓手取暖，钻木取火，都是机械能转化为内能．故AB错误；
C．水蒸气顶开软木塞，是利用水蒸气的内能来做功，把内能转化为机械能．故C正确；
D．由滑梯上滑下，臀部会有灼热感，机械能转化为内能．故D错误；
故选C．
29、A
【详解】由图和题意可知，铅笔芯相当于一个滑动变阻器，它和灯泡串联。
A．若铅笔芯被短路，灯泡会发光，因此产生这一现象的原因不可能是铅笔芯被短路，符合题意；
B．若灯泡被短路，则灯泡不发光，不符合题意；
C．铅笔芯的阻值太大，由串联分压可知铅笔芯分得的电压较大，灯泡分得的电压较小，根据P=可知灯泡的电功率较小，达不到灯泡发光的功率，灯泡不亮，不符合题意；
D．根据P=可知，若电源电压太低，灯泡的电功率达不到灯泡发光的功率，在移动回形针的过程中，灯泡不发光，不符合题意。
故选A。
30、D
【详解】连接电流表和电压表的注意事项：①电流都要从正接线柱入，负接线柱出；②电流表与被测用电器串联；电压表与被测用电器并联。
A．电流表与灯泡串联，正负接线柱连接错误，故A错误；
B．电压表与灯泡串联了，故B错误；
C．电流表与灯泡并联了，电路是短路，故C错误；
D．电压表与用电器并联，正负接线柱正确，故D正确。
二、填空题（每空1分，共10题，20分）
31、1.02 17
【分析】（1）利用W=Pt求解消耗的电能；设两种灯泡正常发光的时间为t，利用公式W=Pt计算消耗的电能；
（2）电器正常工作P=P额，利用电功率的公式得到灯泡正常工作时间．
【详解】由P＝可得，该LED灯30天消耗的电能：W＝Pt＝8.5×10﹣3kW×30×4h＝1.02kW•h；
这些电能可供“220V 60W”的白炽灯正常工作的时间：t′＝＝17h．
32、6 1.5
【解析】结合由图象根据欧姆定律可求出电阻，根据P＝UI可求出电功率．
【详解】由图象知，当元件两端的电压为3V时，元件的电流是0.5A．所以，元件的电阻：R＝＝＝6Ω．元件电功率：P＝UI＝3V×0.5A＝1.5W．
33、10Ω 10Ω
【解析】解：由I＝可得，导体的电阻：R＝＝＝10Ω，因阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当电压变为零时，导体的电阻仍为10Ω不变。
34、1.8×105 3000
【详解】[1]由题意可知，电能表指示灯闪烁150次，消耗的电能符合关系式
解得电能大小是
[2]由上述可知，用电器的电功率是
35、等于 2：1
【解析】根据影响摩擦力大小的因素和二力平衡分析牵引力的大小；根据图象分析速度的大小，根据公式P＝Fv判定功率之比。
【详解】甲、乙两辆完全相同的汽车在同一水平地面上做直线运动，此时两辆汽车对地面的压力相同，地面的粗糙程度不变，故车与地面的摩擦力不变；汽车做匀速直线运动，牵引力与摩擦力是一对平衡力，大小相等，故F甲＝F乙；
由图可知，在3s内，甲车通过的距离为30m，乙车通过的距离为15m；则甲车的速度为：
；乙车的速度为：；
则根据公式P＝Fv可知，两辆汽车的功率之比为：
P甲：P乙＝F甲v甲：F乙v乙＝v甲：v乙＝10m/s：5m/s＝2：1。
【点睛】
此题考查的是我们对影响摩擦力大小的因素、速度、功率计算公式的掌握和应用，同时涉及到二力平衡条件的应用，难度不大，是一道基础题。
36、2．5 222 222
【分析】知道一节干电池的电压为2．5V；
我国照明电路的电压为222V；
知道电流单位的换算关系：2A=2222mA．
【详解】由电学常识可知，一节干电池的电压为2．5V；我国照明电路的电压是222V；
流过家中节能灯的电流约为：2．2A=2．2×223mA=222mA．
故答案为2．5；222；222．
考点： 电压；电流的单位换算．
37、＜ 不变
【解析】由电阻定律可知，导体的电阻与导体长度成正比，与横截面积成反比；故材料相同，长度相同的两段导体，横截面积大的电阻小，由于S1＞S2，则R138、热传递 做功 内能 机械 4.6×106J
【详解】[1]对手哈气时从嘴中出来的水蒸气温度较高，从而使手变暖是通过热传递的方式改变手的内能。
[2][3][4]图中两气门关闭，活塞下行，火花塞点喷射电火花，所以是汽油机的做功冲程，该冲程将内能转化成机械能；
[5]汽油完全燃烧产生的热量：
Q放=qm=4.6×107J/kg×0.1kg=4.6×106J。
39、地 试电笔 火
【详解】[1]三脚插头最上面的那个脚比较长是接地线，比其它的两个要长，便于插入时及早接地、拔出时后断开接地，使用时更为安全；
[2][3]试电笔是辨别火线和零线的工具，试电笔接触火线时，氖管发光；接触零线时，氖管不发光。
40、见解析 用热水袋取暖
【解析】[1]水的比热容比其他液体的比热容大，一定质量的水升高（或降低）一定的温度，吸收（或放出）的热量较多，这样从燃料燃烧处吸收的热量较多，当进入暖气片中降温时放出的热量也较多（或：水是洁净的物质，无色无味，利于环保；水比其他液体廉价，且取用方便、安全）；
[2]用热水袋取暖（或：汽车发动机用水做冷却剂；育秧苗时，傍晚可以向秧田地里灌水，第二天早晨将秧田中的水放掉，有利于秧田保温等）。
三、实验题（每空1分，共2题，15分）
41、A B A
【详解】(1)实验课题是探究不同物质的吸热能力，所以要保持水和煤油的质量相同．选用相同的电加热器目的是：使水和煤油在相同时间内吸收相同的热量，故选A；
(2)由表中实验数据可知，吸收相等的热量，水升高的温度低，若要使水和食用油升高到相同的温度，则需要给水加热更长的时间，此时，水吸收的热量大于食用油吸收的热量；故选B；
(3)选同样的加热时间(水和煤油吸热相同),如t=3min时,Q①>Q②,△t①>△t②，所以①表示的是食用油吸热升温情况，故选A.
42、C 前者是电流表没有校零，后者是电流表“+”、“－”接线柱接反 用同一规格的灯泡或只测量得到一组实验数据
【详解】（1）电路为并联电路，若要测量干路电流，则电流表应串联在甲图中的干路中，其中AB为两支路上的点，C为干路上的点，所以电流表应该接在C处；
（2）乙图中电流表的指针偏转在零刻度线的左侧，电路闭合开关前，电路中无电流，发现电流表指针位置如图乙所示，是因为电流表无校零．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是电流表“+”、“－”接线柱接反．
（3）并联电路电流规律结论得出：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．说明两条支路所用的用电器规格相同，应该换用不同规格的灯泡多测量几组数据，才能得出普遍的一般性规律．
四、计算题（每题10分，共2题，20分）
43、 (1)1210Ω；(2)2.88×105；(3)32.4W。
【详解】(1)电灯的灯丝的电阻
R==1210Ω；
(2)正常工作2h消耗的电能：
W=P额t=0.04kW×2h=0.08kW·h=0.08×3.6×106J=2.88×105J；
(3)若加在电灯上的实际电压只有198V时，电灯的实际功率：
P实==32.4W。
答：(1)电灯的灯丝电阻是1210Ω；
(2)正常工作2h消耗的电能是2.88×105J；
(3)若加在电灯上的实际电压只有198V，此时灯泡的实际功率是32.4W。
44、见解析所示
【解析】(1)解额定加热电流I加＝＝4A;由图可知当s接b时处于加热状态，此时电路中只有R2，所以R2＝＝55，R串＝＝484,所以R1＝R串-R2＝484-55＝429(3)圆盘转了30转消耗的电能W＝＝0.01kw t＝1min＝h所以P＝0.6kw＝600W.
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
食用油的温度/℃
20
24
28
32
36
40
44
48
