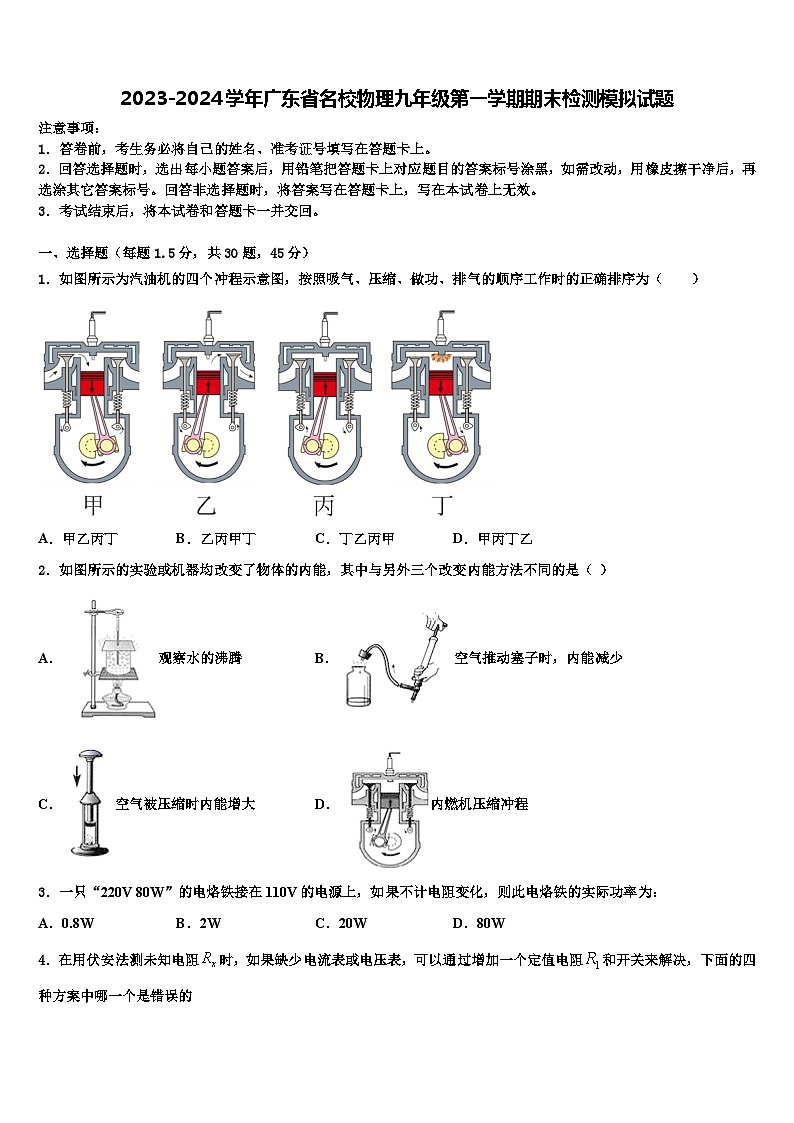

2023-2024学年广东省名校物理九年级第一学期期末检测模拟试题

这是一份2023-2024学年广东省名校物理九年级第一学期期末检测模拟试题，共22页。试卷主要包含了下列做法中，正确的是，下列说法正确的是，关于导体电阻，下列说法正确的是等内容，欢迎下载使用。

1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示为汽油机的四个冲程示意图，按照吸气、压缩、做功、排气的顺序工作时的正确排序为（ ）
A．甲乙丙丁B．乙丙甲丁C．丁乙丙甲D．甲丙丁乙
2．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ ）
A．观察水的沸腾B．空气推动塞子时，内能减少
C．空气被压缩时内能增大D．内燃机压缩冲程
3．一只“220V 80W”的电烙铁接在110V的电源上，如果不计电阻变化，则此电烙铁的实际功率为：
A．0.8WB．2WC．20WD．80W

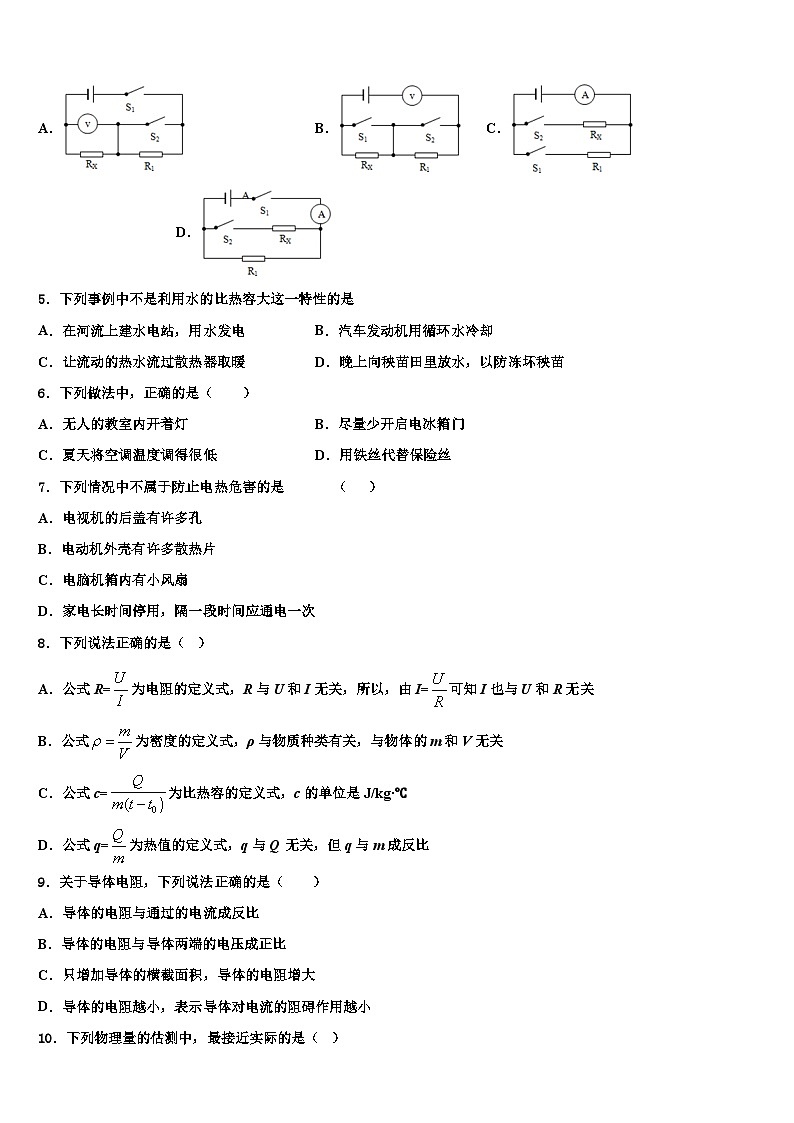

4．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．
5．下列事例中不是利用水的比热容大这一特性的是
A．在河流上建水电站，用水发电 B．汽车发动机用循环水冷却
C．让流动的热水流过散热器取暖 D．晚上向秧苗田里放水，以防冻坏秧苗
6．下列做法中，正确的是（ ）
A．无人的教室内开着灯B．尽量少开启电冰箱门
C．夏天将空调温度调得很低D．用铁丝代替保险丝
7．下列情况中不属于防止电热危害的是 （ ）
A．电视机的后盖有许多孔
B．电动机外壳有许多散热片
C．电脑机箱内有小风扇
D．家电长时间停用，隔一段时间应通电一次
8．下列说法正确的是（ ）
A．公式R=为电阻的定义式，R与U和I无关，所以，由I=可知I也与U和R无关
B．公式为密度的定义式，ρ与物质种类有关，与物体的m和V无关
C．公式c=为比热容的定义式，c的单位是J/kg·℃
D．公式q=为热值的定义式，q与Q 无关，但q与m成反比
9．关于导体电阻，下列说法正确的是（ ）
A．导体的电阻与通过的电流成反比
B．导体的电阻与导体两端的电压成正比
C．只增加导体的横截面积，导体的电阻增大
D．导体的电阻越小，表示导体对电流的阻碍作用越小

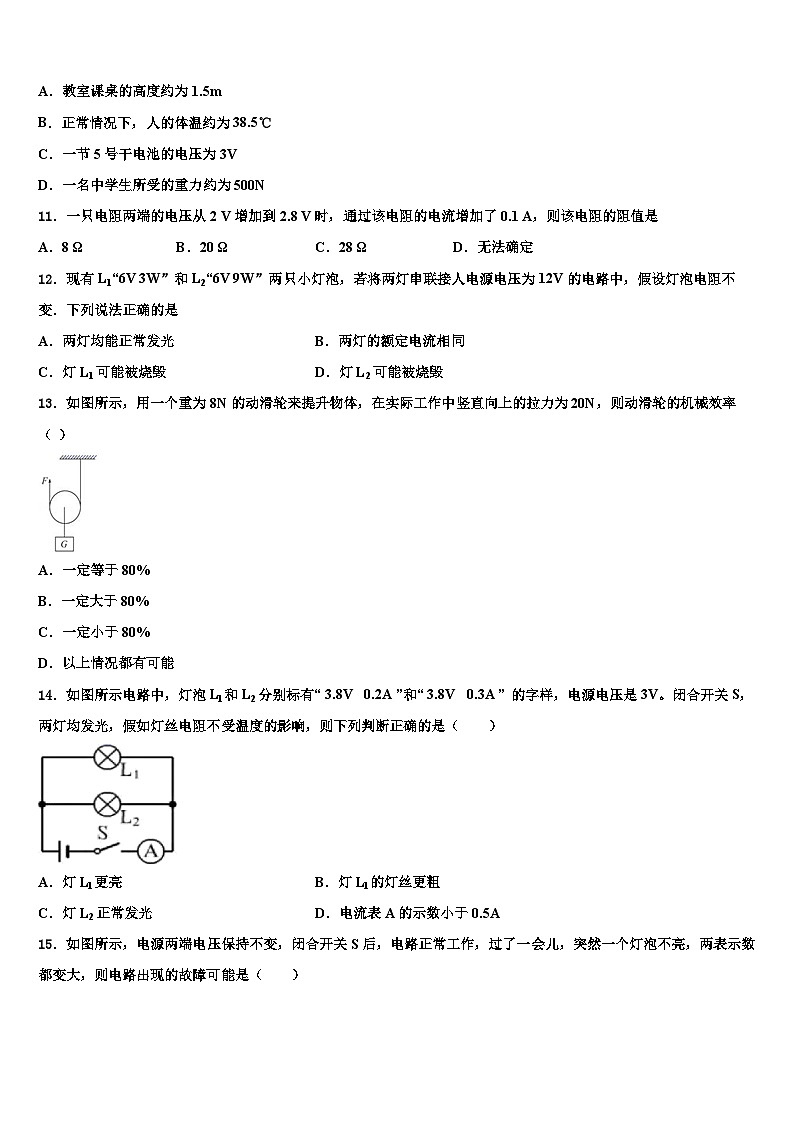

10．下列物理量的估测中，最接近实际的是（ ）
A．教室课桌的高度约为1.5m
B．正常情况下，人的体温约为38.5℃
C．一节5号干电池的电压为3V
D．一名中学生所受的重力约为500N
11．一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值是
A．8 ΩB．20 ΩC．28 ΩD．无法确定
12．现有L1“6V 3W”和L2“6V 9W”两只小灯泡，若将两灯串联接人电源电压为12V的电路中，假设灯泡电阻不变．下列说法正确的是
A．两灯均能正常发光B．两灯的额定电流相同
C．灯L1可能被烧毁D．灯L2可能被烧毁
13．如图所示，用一个重为8N的动滑轮来提升物体，在实际工作中竖直向上的拉力为20N，则动滑轮的机械效率（ ）
A．一定等于80%
B．一定大于80%
C．一定小于80%
D．以上情况都有可能
14．如图所示电路中，灯泡Ll和L2分别标有“ 3.8V 0.2A ”和“ 3.8V 0.3A ” 的字样，电源电压是3V。闭合开关S，两灯均发光，假如灯丝电阻不受温度的影响，则下列判断正确的是（ ）
A．灯Ll更亮B．灯Ll的灯丝更粗
C．灯L2正常发光D．电流表A的示数小于0.5A
15．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
16．如图为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（ ）
A．温度升高至74℃时，L1亮灯报警
B．温度升高至74℃时，L2亮灯报警
C．温度升高至78℃时，L1亮灯报警
D．温度升高至78℃时，L2亮灯报警
17．下列关于声现象的说法，正确的是
A．根据音调可以判断是哪位歌手正在唱歌
B．道路旁的隔音板是在人耳处减弱噪声
C．二胡演奏出的优美旋律，是由弦的振动产生的
D．用“B超”查看胎儿的发育情况，利用了声被可以传通能量
18．如图所示，属于利用热传递改变物体内能的是（ ）
A．双手摩擦能发热
B．烧水时水温升高
C．锯木材锯子发烫
D．钻木取火
19．为了生命安全，敬请文明驾驶．交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试．交警能闻到酒精气味是因为酒精
A．分子间有空隙B．分子很小
C．分子在不停地做无规则运动D．分子可分
20．往大口厚玻璃瓶内装入少量水并塞紧塞子。用气筒往瓶内打气，瓶内的液态水很快减少；当塞子跳出时，看到瓶口有白雾出现，如图所示。下列说法中错误的是（ ）
A．往瓶内打气时，压缩气体，瓶内气体内能变小B．往瓶内打气时，外界对瓶内的气体做了功
C．瓶塞跳出时，瓶内气体对塞子做了功D．瓶塞跳出时，瓶内气体内能减少，温度降低
21．关于温度、内能和热量，下列说法不正确的是（ ）
A．物体温度降低时内能减少
B．0℃的冰变成0℃的水，温度不变，内能不变
C．温度相同的两个物体间不能发生热传递
D．任何物体都具有内能
22．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是
A．通电螺线管仍保持静止不动
B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至B端指向南，A端指向北
D．通电螺线管转动，直至A端指向南，B端指向北
23．我们的生产与生活离不开能量及其转化，下列说法正确的是（ ）
A．洗衣机正常工作时，电能全部转化为机械能
B．燃料的热值越高，燃烧时就有越多的化学能转化为内能
C．做功改变物体内能的实质是其它形式的能与内能之间的相互转化
D．蓄电池充电时，将化学能转化为电能
24．下列现象不能说明分子不停的做无规则运动的是（ ）
A．打开酒瓶，瓶口能闻到酒精味
B．室内扫地时，在阳光下看见灰尘在空中飞舞
C．把盐放入水中，过一会儿水变咸了
D．打开香水瓶的瓶盖，香味四处飘逸
25．如图所示电路，电源电压保持不变·当闭合开关S，调节滑片的位置，使滑动变阻器的阻值从最大变化到最小，得到两个电阻的“U-I”关系图像如图所示，则下列判断正确的是
A．滑动变阻器滑片在中点时，电流表示数为0.3 AB．定值电阻的阻值为20 Ω
C．图象乙反映了的U-I关系D．滑动变阻器R2的阻值变化范围为0~10 Ω
26．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A．B．
C．D．
27．下图是小亮设计的家庭电路图,下列选项中正确的是
A．电路中丙灯和丁灯是串联的
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时,试电笔的氖管均不发光
28．关于内能和温度的关系，下列说法正确的是（ ）
A．0℃的冰块内能为零B．物体温度升高时内能增加
C．温度高的物体，内能一定大D．物体温度不变，其内能一定不变
29．如图所示，电源的电压不变，闭合开关，滑片P从右向左移动，下列说法正确的是（ ）
A．电压表示数变大 B．电压表示数变小
C．电流表示数变大 D．电流表示数变小
30．关于生活用电常识，下列符合要求的是
A．用铜丝代替保险丝B．三脚插头的用电器也可以插入两孔插座
C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以
二、填空题（每空1分，共10题，20分）
31．我国家庭电路的电压是_________V，小明用测电笔检测电路操作方法正确的是_________图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路_________（选填“增接零线"、“加接地线”或“加接空气开关”）．
32．微信是时下广为流行的一款手机软件，微信信息是手机利用__________进行传播的。随着科技的发展，利用太阳能给手机电池充电已成为现实，太阳能属于___________（选填“可再生”或“不可再生”）能源。
33．父亲节那天，小明给父亲启啤酒时，发现瓶口出现“白雾”，这是瓶内的气体冲出时，内能转化为____能，使气体的内能减小，温度降低，水蒸气液化而产生的现象．这个现象说明____可以改变物体的内能．
34．用如图甲所示的滑轮组运送货物上楼，其优点是既可以省力又可以______；每件货物重100N，每次运送的量不同，如图乙记录了在整个过程中拉力F随货物重力增加而变化的图像，由图可知动滑轮重为______牛，当400牛重的货物上升6米高时，拉力F所做的功是______焦。（不考虑绳重和摩擦）
35．某市科技馆有机器人和参观者下象棋的展台，机器人取放棋子时用一根“手指”接触棋子表面就可以实现（如图），其奥秘是“手指”内部有电磁铁。
(1)机器人取放棋子是利用了电磁铁的___________（选填“磁性有无”、“磁性大小”或“磁极方向”）可以控制的特点。
(2)电磁铁磁性大小可以通过改变_________________________________来实现。
36．如图所示，电源电压保持不变。闭合开关，电压表示数如图所示，为 V。当滑动变阻器的滑片P向右移动时，电流表的示数将 （选填“变大”、“变小”或“不变”）
37．如图所示，将不同的导体分别接到A、B之间，闭合开关后灯泡越亮，表明接入导体的电阻越_____，如果两个导体的电阻差异不大，还可以在电路中再串联一个_____表，做进一步的判断，如果在A、B之间接入的是一个玻璃棒，闭合开关，则灯泡_____（选填“能”或“不能”）发光．
38．如图所示的是某地下停车场烟雾报警器的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻及的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻及的激光时，光敏电阻阻值_____（增大/减小/不变），电压表示数_____（增大/减小/不变）；要使报警器在浓度更低的烟雾下报警，R0应选用_____（更大/更小）阻值的电阻。
39．如图是小楠练习书法时的简化图，写字时毛笔杆相当于__________（省力/费力/等臂）杠杆，手握笔的位置向上移动，则写字时所需的动力将__________（变大/变小/不变）。
40．元旦晚会要装些小灯泡来增加气氛，现有一批阻值是10、正常发光电流为0.5A的小灯泡，则每个小灯泡正常发光时其两端电压为_______V，应把_______个这样的灯泡_______(填“串”或“并”)联在220V电路中使用。
三、实验题（每空1分，共2题，15分）
41．小梦在“测量小灯泡额定功率”的实验中，所用小灯泡的额定电压为2.5V。
（1）用笔画线代替导线，将图甲的实物图连接完整_______；
（2）闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，则可能的原因是______；
（3）排除故障后，闭合开关，发现此时电压表示数为2.2V，若要测量小灯泡的额定功率，应将滑动变阻器的滑片P向_______（选填“左”或“右”）移动，直到电压表示数为_______V，此时电流表示数如图乙所示，其值为_______A，小灯泡额定功率为_______W；
（4）测得额定功率后，同学们又探究了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小梦发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_______。
42．小红、小亮同学做“测量小灯泡电功率”的实验（小灯泡标有“”字样）。
（1）如图甲所示，是小红所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好。
（________）
（2）小红电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大，接下来应进行的操作是______。
A．更换电池或小灯泡 B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置 D．断开电路开关
（3）小亮电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是______。
A．更换小灯泡 B．检查电路是否短路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）小亮换了实验器材又做了一次实验，实验过程中，小灯泡正常发光时，此时电流表的示数如图乙所示，填写表格空白处，该小灯泡额定功率为______W。
（5）分析表中实验数据可知，小亮所用电源电压约为______V。
（6）若小亮手边有“”和“”两种规格的变阻器，“”、“”两个量程的电压表，上面实验中他选用的变阻器规格为______，选用电压表量程为______。
四、计算题（每题10分，共2题，20分）
43．一个电烙铁的额定电压是220V，在额定电压下工作的电阻是1210Ω。求：
(1)电烙铁正常工作时的电流是多大？
(2)这一电烙铁正常工作10min产生多少热量？
44．如图是一种老式电饭锅的简化电路原理图，该锅的部分参数如下表，煮饭时，温控开关S是闭合的，饭熟后，锅内温度达到103℃时，温控开关S自动断开，电饭锅转入保温状态。
(1)发热板的阻值是多少？
(2)保温时，发热板的发热功率是多少？
(3)从能量利用率的角度计算说明这种电饭锅的不合理性。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】甲图，进气门打开，排气门关闭，活塞向下运动，是吸气冲程；乙图，进气门关闭，排气门打开，活塞向上运动，是排气冲程；丙图，进气门、排气门都关闭，活塞向上运动，是压缩冲程；丁图，进气门、排气门都关闭，火花塞点火，活塞向下运动，是做功冲程，故正确的顺序是甲、丙、丁、乙。
故选D。
2、A
【详解】改变内能的两种方法：做功和热传递．选项A是通过热传递的方式改变内能，改变了水的温度；选项B、C、D是通过做功的方式改变内能，A符合题意．
3、C
【详解】根据 得电烙铁的电阻为

电烙铁的实际功率为

故选C。
4、B
【详解】A．当开关S1、S2闭合时，R1被短路，电压表的示数等于电源电压；再断开开关S2时，电压表测量Rx两端的电压，则可计算出R1两端的电压，即可计算出电路中的电流，从而可计算出被测电阻的阻值，A能测出，不符合题意；
B．电压表串联在电路中，其示数始终等于电源电压，不可知被测电阻的电压和电流，不能测出其阻值，B符合题意；
C．只闭合S2可测出通过被测电阻的电流，两个开关都闭合，可测出干路电流，则可计算出R1的电流，由U=IR可得R1两端的电压，根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压，从而计算出待测电阻的阻值，故C能测出，不符合题意；
D．当S1闭合，S2断开时，电流表测出通过R1的电流，由U=IR可计算出电源电压；
当两开关都闭合时，两电阻并联，电流表测干路电流，则可根据并联电路的电流规律计算出通过Rx的电流，从而计算出Rx的阻值，故D能测出，不符合题意．
【点睛】
本题考查的是测量电阻的特殊方法，解题的关键是能够根据开关的开合得出电阻两端的电压及通过电阻的电流．
5、A
【详解】A、在较大的河流上建水电站，用水发电，是将水的动能转化为电能，符合题意，故A正确；
B、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，不符合题意，故B错；
C、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以让流动的热水流过散热器取暖，不符合题意，故C错；
D、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，不符合题意，故D错．
故选A．
6、B
【详解】A．无人的教室内开着灯不符合节约用电的原则，故A错误；
B．为了节约用电，尽量少开启电冰箱门，冰箱门打开时，耗电量增加，故B正确；
C．夏天应将空调温度调到人感觉到舒适的温度，较少电的消耗，故C错误；
D．保险丝损坏后，不能随意自行更换，且铁丝的阻值较大，不能用铁丝替换保险丝，故D错误。
故选B。
7、D
【详解】本题考查电热的危害的防止，电视机的后盖上有小孔、电动机外壳上有散热片、电脑机箱内有小风扇都是为了散热，确保用电器正常工作．A、电视机的机壳上有许多小孔是为把各电器元件产生的热量及时散失掉．不符合题意．B、过多的热量会影响计算机的正常工作，机箱内有风扇，这都是为了散失热量．不符合题意．C、电流通过电机产生的热量是有害的，有许多散热片可以用来散热．不符合题意．D、家电长时间停用，隔一段时间应通电一次防止家电受潮，再次使用时被损坏．符合题意．故选D．
8、B
【详解】A．公式R=为电阻的定义式，电阻与电压和电流无关，由I=可知I与U和R有关，故A错误；
B．密度是物质的一种特性，密度ρ与物质种类有关，与物体的m和V无关，故B正确；
C．公式c=为比热容的定义式，c的单位是J/(kg·℃)，故C错误；
D．公式q=为热值的定义式，热值是燃料本身的特性，热值q与Q和m无关，故D错误。
故选B。
9、D
【详解】AB．导体的电阻是由导体本身的长度、横截面积和材料所决定的，与电路中的电流和电压无关，故AB错误；
C．只增加导体的横截面积，导体的电阻减小，故C错误；
D．电阻是表示导体对电流阻碍作用大小的物理量，导体的电阻越小，表示导体对电流的阻碍作用越小，故D正确。
故选D。
10、D
【解析】A．教室课桌的高度约为0.8m，故A项不符合题意；
B．正常情况下，人的体温约为37℃；故B项不符合题意；
C．一节5号干电池的电压为1.5V，故C项不符合题意；
D．一名中学生所受的体重约为50kg,即中学生的体重约为500N，故D项符合题意。
11、A
【详解】∵导体的电阻不变，
∴根据欧姆定律可知△U=△IR，
∴导体的电阻为R===8Ω．
故选A．
12、C
【详解】B．由P=UI知道，两灯泡的额定电流分别是：I1=P1/U1=3W/6V=0.5A，I2=P2/U2=9W/6V=1.5A，由此可知，两灯额定电流不相同，故B错误；
A．由I=U/R知道，两灯泡的电阻分别是：R1=U1/I1=6V/0.5A=12Ω，R2=U2/I2=6V/1.5A=4Ω，两盏灯串联后接在电压为8V的电源上时，通过的电流I=U实/（R1+R2）=12V/（12Ω+4Ω）=0.75A，故两灯均不能正常发光，故A错误；
C．由于0.75A>0.5A，灯L1的实际功率大于额定功率，所以灯L1可能被烧毁，故C正确；
D．由于0.75A<1.5A，所以，灯L2的实际功率小于额定功率，故灯L2不可能被烧毁，故D错误．
13、C
【详解】动滑轮是由两段绳子吊着物体，所以动滑轮的效率为η=G/2F=8N/40N=20%，故应选C．
14、D
【详解】A．因为两灯是并联，所以两灯的电压是一样的，根据，L1和L2的额定电压一样，但是L1的额定电流小于L2的额定电流，所以L1的额定电功率小于L2的额定电功率，所以灯L2更亮，A错误。
B．根据，L1和L2的额定电压一样，但是L1的额定电流小于L2的额定电流，所以R1>R2，因为两灯灯丝的材料和长度是相同的，L1大于L2的电阻，所以L1的灯丝更细，B错误。
CD．电源电压是3V，这时两灯两端的电压都是3V，但是两灯的额定电压都是3.8V,所以这时两灯都无法正常发光，且这时通过两灯的电流都达不到两灯的额定电流，所以电流表的示数是要小于两灯的额定电流之和0.5A的，所以C错误，D正确。
15、D
【详解】AC．电路为串联电路，电流表示数变大，说明电路没有断路出现，选项AC错；
B．电压表测量电压，若短路测电压表示数为0而不是变大，所以选项B错；
D．若短路，则本来两个灯泡串联，电压表测量电压小于电源电压，短路后，电压等于电源电压，所以电压表示数变大，电流表示数变大，选项D对。
16、D
【详解】由题干中图可知：金属丝下端所指的示数为
当温度升高到78℃，水银温度计顶端封入的一段金属丝就和水银相接，接通电路，电磁铁有了磁性，把衔铁吸引下来，L2亮，报警。
故选D。
17、C
【解析】A. 音色是发声体特有的特征，所以根据音色可以判断是哪位歌手正在唱歌，故A错误；
B. 道路旁的隔音板是在噪声的传播过程中减弱噪声的，故B错误；
C. 声音由振动产生，所以二胡演奏出的优美旋律，是由弦的振动产生的，故C正确；
D. 用“B超”查看胎儿的发育情况，利用了声被可以传通信息，故D错误；
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
18、B
【详解】A．双手摩擦能发热，通过做功的方式改变物体的内能，不符合题意；
B．烧水时水温升高，属于热传递改变物体的内能，符合题意；
C．锯木材锯子发烫，通过做功的方式改变物体的内能，不符合题意；
D．钻木取火，通过做功的方式改变物体的内能，不符合题意。
故选B。
19、C
【分析】扩散现象是指不同物体相互接触时，彼此进入对方的现象．扩散现象表明分子是在不停的做无规则运动的．微观粒子总是不断运动的，酒精分子不断运动，向四周扩散是解题的关键所在．
【详解】酒精分子不断向四周扩散，能使人闻到酒精特殊的香味，这与酒精的分子不断运动有直接关系，而与其它分子的特性无关．
故选C.
20、A
【详解】AB．往瓶内打气时，外界对瓶内气体做功，使瓶内气体内能增加、温度升高，故A错误，符合题意；B正确，不符合题意；
CD．当瓶塞跳起时，瓶内气体对瓶塞做功，瓶内气体的内能减少，温度降低，故CD正确，不符合题意。
故选A。
21、B
【详解】A．物体的温度降低，则它的内能一定减少，故A正确，不符合题意；
B．0℃的冰变成0℃的水的过程中，吸收热量，内能增大，温度不变，故B错误，符合题意；
C．热传递发生的条件是要有温度差，如果温度一样，则就不会发生热传递，故C正确，不符合题意；
D．一切物质的分子都在不停地做无规则运动，都具有分子动能，因此都具有内能，故D正确，不符合题意。
22、C
【分析】地磁南北极与地理南北极的位置关系，安培定则，磁极间相互作用规。
【详解】地磁南极在地理北极附近，地磁北极在地理南极附近．由安培定则知，螺线管左侧为N极，右侧为S极，由于螺线管处在地磁场中，则N极会受到地磁场S极的吸引而转向北，即A端指向北。
故选C。
23、C
【详解】A．洗衣机正常工作时，大部分电能转化为机械能，还有少部分转化为内能，故A错误；
B．燃料燃烧放出热量的多少，不仅与燃料的热值有关，还与燃料的质量有关，所以热值高的燃料燃烧时不一定能放出越多的热量，即不一定有越多的化学能转化为内能，故B错误；
C．做功改变物体内能的实质是其它形式的能与内能相互转化的过程，也就是能的形式变了，故C正确；
D．给蓄电池充电时，消耗电能，以化学能的形式储存在电池里，即将电能转化为化学能，故D错误。
故选C。
24、B
【解析】A. 打开酒瓶盖后，瓶口能闻到酒精味，这是酒精的分子做无规则运动的结果。故A正确；不符合题意；
B、室内扫地时，看见灰尘在空中飞舞，是固体颗粒在空气中运动，不属于分子运动．故B错误；符合题意；
C、把盐放入水中，过一会儿水变咸，是盐分子在水中发生扩散现象，说明分子在不停地做无规则运动．故C正确．不符合题意；
D. 打开香水瓶盖后，香味四处飘逸，这是香水的分子做无规则运动的结果。故D正确；不符合题意；
故选B。
25、A
【详解】C．从“U-I”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R1的图像，故C错误；
B．当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；因为串联电路总电压等于各支路电压之和，所以电源电压为
；
根据欧姆定律可得，定值电阻R1的阻值：
，
故B错误；
D．滑动变阻器的阻值最大为：
，
即滑动变阻器R2的阻值变化范围为0～20Ω，故D错误；
A．因为串联电路中总电阻等于各分电阻之和，所以变阻器滑片在中点时，电流表示数：
，
故A正确。
26、C
【解析】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，故A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意；
27、B
【详解】A．电路中丙灯和丁灯是独立工作、互不影响的，所以它们是并联的，故A错误；
B．火线直接进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全，故B正确；
C．对于两孔插座是：左零右火；据图可知，两孔插座接到了零线和地线之间；三孔插座的左孔接的是零线，上孔接的是地线，右孔接的是火线，故两孔插座连接错误，三孔插座的连接正确，故C错误；
D．图中M点位于火线上，所以试电笔接触M点，氖管发光，N点与零线连接，所以试电笔接触N点，氖管不发光，故D错误。
28、B
【详解】A．一切物体都有内能，0℃的冰块内能也不为零，故A项错误；
B．同一物体，温度升高时，内能增加，故B项正确；
C．内能与物体的温度、质量有关，温度高的物体，质量不确定，其内能不一定大，故C项错误；
D．温度不变，物体内能不一定不变，如冰在熔化过程中，不断吸热，内能增加，但温度不变，故D项错误。
故选B。
29、C
【解析】由图示可知，当开关闭合时，两个电阻是串联的，电压表测串联电路的总电压，也就是电源电压，电流表测电路中的电流，当滑片P从右向左移动时，电阻变小，总电阻变小，总电流变大，总电压不变，所以电流表示数变大，电压表示数不变，故应选C。
30、C
【详解】A．保险丝必须用电阻率大、熔点低的材料来制成，用钢丝代替保险丝不能起到保护电路的作用，故A不符合题意；
B．如果三脚插头的用电器插入两孔插座中使用（即用电器的金属外壳没有接地），一旦漏电，人碰到用电器的金属外壳，会发生触电事故，故B不符合题意；
C．生活用水容易导电，用湿手拔热水器的插头，容易发生触电事故，所以不要用湿手拔热水器的插头，故C符合题意；
D．为了保证用电安全，家庭电路中开关必须接在火线上，故D不符合题意。
二、填空题（每空1分，共10题，20分）
31、220 甲 加接地线
【详解】[1]由课本知，家庭电路的电压是220V；
[2]使用测电笔时，笔尖接触被检测的导线，手接触笔尾金属体。氖管发光的是火线，氖管不发光的是零线；操作方法正确的是甲图。
[3]洗衣机等家用电器都应使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，洗衣机在使用时，接触到金属门手柄会“麻手”，这就说明出现了漏电现象。若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生。所以可解决的办法是给洗衣机电路加接地线。
32、电磁波 可再生
【详解】[1]微信信息是由电磁波在手机间相互传播信息的；
[2]可再生能源是指多种取之不竭的能源，是人类有生之年都不会耗尽的能源。再生能源包括太阳能、水力、风力、生物质能、波浪能、潮汐能、海洋温差能等，所以太阳能是可再生能源。
33、机械 做功
【详解】启啤酒时，瓶子内气体对瓶盖做功，内能转化为机械能，内能减小，温度降低，水蒸气液化成“白雾”，这个现象说明做功可改变物体的内能．
34、改变施力方向 100 3000
【详解】[1]如图所示是滑轮组，滑轮组的优点是既可以省力又可以改变施力方向；
[2]从图乙可以看到，当货物的重力时，拉力大小，可得到关系式
代入数值，可求得
[3]从图乙还可知道，当货物的重力时，拉力大小，当400牛重的货物上升6米高时，绳子自由端移动的距离是
拉力F所做的功是
35、磁性有无 电流大小、线圈匝数多少、有无铁芯
【分析】(1)磁铁的磁极有无是可以通过电流的通断来进行控制的，通电时有磁性，断电时无磁性，据此来进行分析；
(2)电磁铁磁性强弱影响因素：电流大小、线圈匝数多少、有无铁芯。
【详解】(1)[1]根据机器人取放棋子的特点可以推断，它是靠电磁铁磁性有无来控制“手指”的，当通电时有磁性，将棋子取起，当断电时无磁性，将棋子放下；
(2)[2]电磁铁磁性强弱影响因素：电流大小、线圈匝数多少、有无铁芯，因此电磁铁磁性大小可以通过改变电流大小、线圈匝数多少、有无铁芯来实现。
36、2.5 变大
【解析】电压表用0～3V量程，分度值为0.1V，如图读数为2.5V；定值电阻R与滑动变阻器串联，电压表测量的是R两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变大，由串联电路电阻的特点可知，则电路中的总电阻变大，由欧姆定律可知，电路中的电流变小。
试题分析：电表读数时要注意先明确量程，再弄清分度值，最后再读数。判断电流表示数变化问题首先分析电路图，明确电路的类型，电压表电流表的作用，定值电阻R与滑动变阻器串联，电压表并联在R两端，测量的是R两端的电压；当将滑动变阻器的滑片P向右滑动时，再利用串联电路电阻的特点，判断出电路中总电阻的变化，结合欧姆定律确定电流的变化情况.
37、小 电流 不能
【解析】电路中接入的电阻不同，会导致电路中电流也不同，所以灯泡的亮度也不同，闭合开关后灯泡越亮，表明接入导体的电阻越小；若两个导体的电阻差异不大，则必须用电流表替换灯泡，作更为准确的判断；
玻璃棒是绝缘体，不能使小灯泡发光．
38、增大 增大 更小
【详解】[1]光敏电阻阻值随光照强度的减弱而增大，所以当有烟雾遮挡射向光敏电阻的激光时，光敏电阻阻值增大；
[2]电压表测光敏电阻两端的电压，光敏电阻阻值增大，其两端电压也增大，所以电压表示数增大；
[3]当电路中电流减小到某一数值时，即电路中总电阻达到一定值时报警，要使烟雾浓度更低时报警即光敏电阻阻值更大时报警，那么要求与之串联的R0电阻应选更小阻值的电阻。
39、费力 变大
【详解】[1]写字时，毛笔杆的支点在与手接触的上部，动力作用点在中部，二者距离较近，而阻力作用点是下端，距离支点较远，即动力臂小于阻力臂，所以相当于费力杠杆；
[2]手握笔的位置向上移动，则阻力臂变大，纸张对笔的阻力基本不变，动力臂基本不变，由杠杆平衡条件可知，写字时所需的动力将变大。
40、5 44 串
【详解】[1]每个小灯泡正常发光时其两端电压为
[2][3]在220V电路中，为使灯泡正常发光，串联的灯泡数量为
三、实验题（每空1分，共2题，15分）
41、 小灯泡断路 左 2.5 0.24 0.6 小灯泡的电阻受温度影响
【详解】(1)[1]测量小灯泡额定功率的实验中，应将电流表与灯泡串联，电压表与灯泡并联，实物连接如图所示：
(2)[2]灯泡不亮，可能是灯泡断路，或灯泡短路，或灯泡之外电路断路造成的；电流表无示数，说明电路断路；电压表有示数，说明电压表与电源连接相连，电压表并联电路之外电路不存在断路，所以原因可能是小灯泡断路。
(3)[3][4]电压表示数为2.2V小于灯泡额定电压2.5V，应减小滑动变阻器两端电压，则应减小滑动变阻器接入电路的阻值，故将滑片向左移动，使电压表示数为2.5V；
[5]根据图乙可知，电流表使用0~0.6A量程，分度值0.02A，灯泡两端电压为2.5V时，通过灯泡的电流为0.24A；
[6]灯泡的额定功率：
P＝UI＝2.5V×0.24A＝0.6W。
(4)[7]灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，所以比值不一样。
42、 C C 0.75 6 “” 0-15V
【详解】(1)[1]电压表测小灯泡两端的电压，所以电压表应并在灯泡两端，故答案为：
；
(2)[2]小灯泡特别亮，电压表与电流表的示数较大，说明小灯泡两端电压太高，电路中电流太大，原因是滑动变阻器没移到阻值最大处，按要求应先断开开关再移滑片，故选C；
(3)[3]闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作；
(4)[4]由小灯泡标有“”字样可知，小灯泡额定电压为，即小灯泡在电压下正常工作；由乙图可知，电流表量程为，分度值为，偏转的格数为15格，则电流表示数为：
；
小灯额定功率为：
；
(5)[5]第一次实验灯泡较暗，是因为滑动变阻器连入电路电阻较大，使电路总电阻较大，电路电流很小，不能使灯泡发光。这时调节滑动变阻器滑片，减小电路总电阻，增大电路电流，使灯泡发光；
[6]当电路电流增大到一定程度，灯泡电压增大，超过灯泡的额定电压时，灯泡的灯丝被烧断，电压表串联在电路中测电源电压，所以电源电压为6V；
(6)[7]由表中数据可知，第一次实验时，U1=1V，I1=0.2A，滑动变阻器两端的电压：
UR=U-U1=6V-1V=5V；
电压表的量程应为0-15V；
此时滑动变阻器的阻值：
；
显然“”规格的滑动变阻器不可以，所以他选用的滑动变阻器规格为 “”。
四、计算题（每题10分，共2题，20分）
43、 (1)0.18A；(2) 2.4×104J
【详解】(1)由得，电烙铁正常工作时的电流是
(2)由得，电烙铁正常工作10min产生的热量为
答：(1)通过它的电流有为0.18A；
(2)在额定电压下通电10min产生2.4×104J的热量。
44、 (1) 55Ω；(2)35.2W；(3)见解析
【详解】(1)煮饭时，温控开关S闭合，电阻R1被短路，只有电阻R2接入电路，发热板R2的阻值
R2==55Ω
(2)保温时，温控开关断开，两电阻串联，由表中数据可知，保温功率为176W，保温时电路中的电流
I==0.8A
此时发热板的发热功率
P1=I2R1=(0.8A)2×55Ω=35.2W
(3)保温时，只有发热板消耗的电能被利用，所以电饭锅能量的利用率
η==20%
由此得出，保温时能量的利用率很低，浪费了能量，所以不合理。
答：(1)发热板R2的阻值是55Ω；
(2)保温时，发热板的发热功率是35.2W；
(3)保温时的能量的利用效率很低，浪费了能量，因此该电饭锅的设计不合理。
实验次数
电压表示数/V
电流表示数/A
灯泡亮度
1
1
0.2
较暗
2
2.5
正常发光
3
6
0
不发光
型号
额定电压
220V
频率
50Hz
加热方式
底盘加热
容量
4L
额定功率
煮饭
880W
质量
保温
176W
