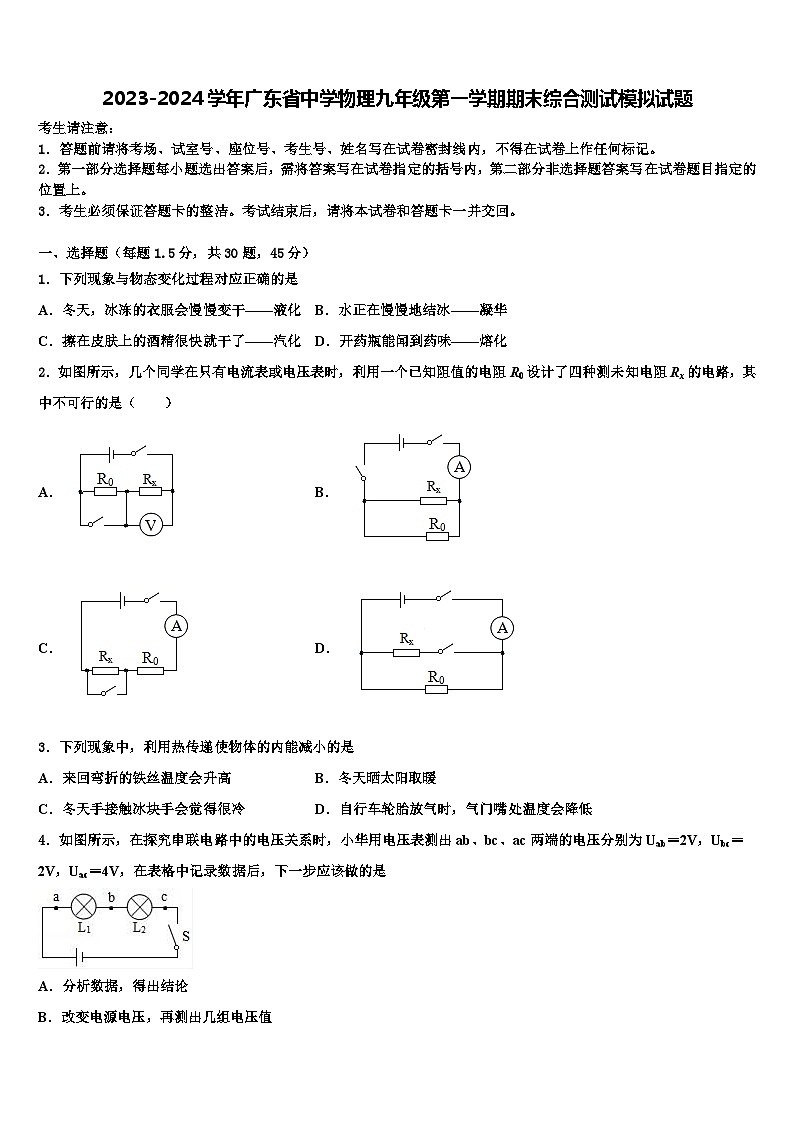

2023-2024学年广东省中学物理九年级第一学期期末综合测试模拟试题
展开
这是一份2023-2024学年广东省中学物理九年级第一学期期末综合测试模拟试题，共27页。试卷主要包含了考生必须保证答题卡的整洁，下图所涉及的物理知识正确的是，下列关于导体的说法中，正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．下列现象与物态变化过程对应正确的是
A．冬天，冰冻的衣服会慢慢变干——液化B．水正在慢慢地结冰——凝华
C．擦在皮肤上的酒精很快就干了——汽化D．开药瓶能闻到药味——熔化
2．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四种测未知电阻Rx的电路，其中不可行的是（ ）
A．B．
C．D．
3．下列现象中，利用热传递使物体的内能减小的是
A．来回弯折的铁丝温度会升高B．冬天晒太阳取暖
C．冬天手接触冰块手会觉得很冷D．自行车轮胎放气时，气门嘴处温度会降低
4．如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是
A．分析数据，得出结论
B．改变电源电压，再测出几组电压值
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值

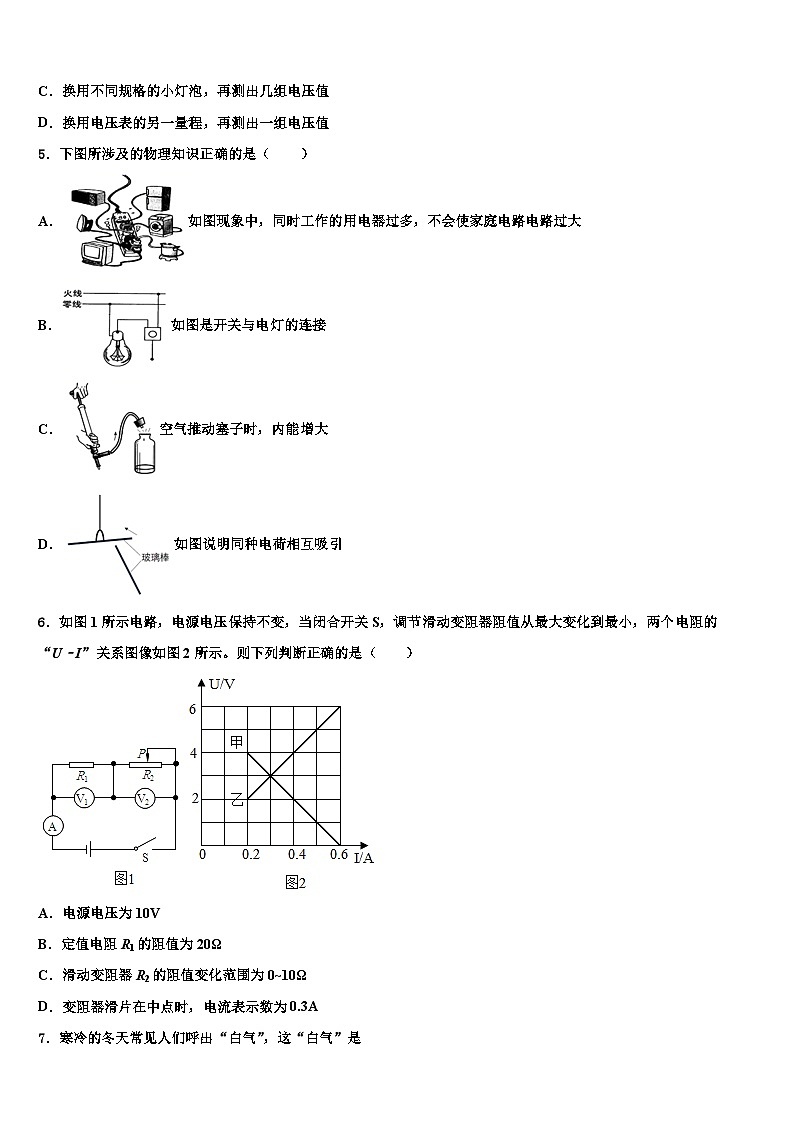

5．下图所涉及的物理知识正确的是（ ）
A．如图现象中，同时工作的用电器过多，不会使家庭电路电路过大
B．如图是开关与电灯的连接
C．空气推动塞子时，内能增大
D．如图说明同种电荷相互吸引
6．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0~10Ω
D．变阻器滑片在中点时，电流表示数为0.3A

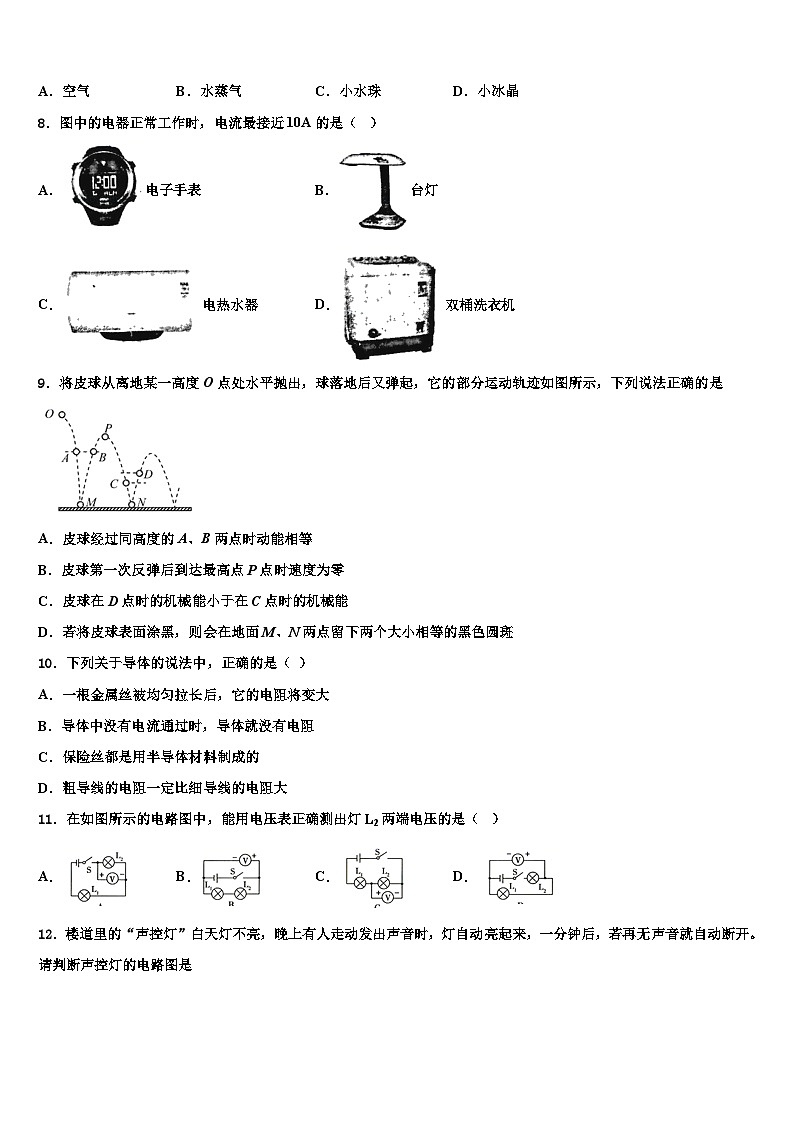

7．寒冷的冬天常见人们呼出“白气”，这“白气”是
A．空气B．水蒸气C．小水珠D．小冰晶
8．图中的电器正常工作时，电流最接近10A的是（ ）
A．电子手表B．台灯
C．电热水器D．双桶洗衣机
9．将皮球从离地某一高度O点处水平抛出，球落地后又弹起，它的部分运动轨迹如图所示，下列说法正确的是
A．皮球经过同高度的A、B两点时动能相等
B．皮球第一次反弹后到达最高点P点时速度为零
C．皮球在D点时的机械能小于在C点时的机械能
D．若将皮球表面涂黑，则会在地面M、N两点留下两个大小相等的黑色圆斑
10．下列关于导体的说法中，正确的是（ ）
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．保险丝都是用半导体材料制成的
D．粗导线的电阻一定比细导线的电阻大
11．在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（ ）
A．B．C．D．
12．楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。请判断声控灯的电路图是
A．B．
C．D．
13．关于下列四个情景的说法错误的是
A．发声的音叉将乒乓球弹开，说明发声的物体在振动
B． 听声识人是根据人的音色判断的
C．城区内某些路段禁止汽车鸣笛，是为了从声音的传播环节控制噪声
D．发声扬声器旁的烛焰晃动，说明声波能传递能量
14．（2016·西宁卷）下列做法中符合安全用电要求的是
A．修理家庭电路时没有断开总开关B．用电器的金属外壳接地
C．电灯的开关接在零线和灯泡之间D．在家庭电路中，保险丝熔断后用铜丝代替
15．利用如图所示的电路“探究影响电阻大小的因素”，则说法中正确的是（ ）
A．该实验运用了转换法
B．利用该电路只能探究电阻与长度的关系
C．将电流表换成小灯泡，实验效果会更明显
D．用电流表示数反映电阻大小，说明电阻大小与电流有关
16．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护 门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（ ）
A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
17．如图所示，在武汉举行的第七届世界军人运动会击剑比赛中，中国女子重剑选手孙一文在最后决定胜负的一剑中击中对手，为中国队夺得击剑项目的第一枚金牌。击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关S甲，乙方的指示灯L乙就会亮；当乙方的剑击中甲方时，相当于闭合开关S乙，甲方的指示灯L甲就会亮。下图中符合这种原理的电路是( )
A．B．
C．D．
18．关于温度、内能和热量，下列说法正确的是
A．正在沸腾的水温度一定是100℃
B．汽油机做功冲程燃气的内能减少
C．物体温度升高一定是吸收了热量
D．0℃的冰水混合物内能为零
19．如图所示，下列器件中属于省力杠杆的是
A．坩埚钳B．剪刀
C． 筷子D．镊子
20．如图电路中，开关闭合后，发现灯L1 比 L2 亮，下列分析正确的是
A．通过 L1 的电流比 L2 的电流大
B．L1 的电阻比 L2 的电阻大
C．L1 两端电压比 L2 两端电压小
D．L1 的实际功率比 L2 的实际功率小
21．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（ ）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
22．饮酒后驾驶机动车会严重危害公共安全，属违法行为．如图（甲）是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图（乙）所示，R0为定值电阻，电源电压恒定不变．闭合开头S后，酒精浓度增大时，下列说法正确的是
A．电压表示数变大
B．电压表示数不变
C．电压表与电流表示数的比值不变
D．电压表与电流表示数的比值变小
23．小明用两个小灯泡L1、L2按如图所示电路“探究串联电路中的电压关系”。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压。关于在实验过程中出现的情况，下列说法正确的是（ ）
A．测出Uab间电压后，保持b不动，将a改接到c，就可以测出Ubc
B．若实验时电压表示数，可能是a、b之间发生了断路
C．若实验时电压表示数，，则一定是a、b间短路了
D．测ac间电压时电压表的偏转角度一定是测ab间电压表偏转角度的2倍
24．如图所示的电路中，甲、乙两灯泡串联，观察到甲灯泡比乙灯泡亮，则此时它们的物理量大小关系正确的是
A．P甲＜P乙B．I甲＞I乙C．R甲＞R乙D．U甲＜U乙
25．小鸟停在高压线上不会触电，其原因是
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
26．如图所示，两个盛有等高液体的圆柱形容器A和B，底面积不同（SA＜SB），液体对容器底部的压强相等，现将甲球浸没在A容器的液体中，乙球浸没在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定是
A．甲球的质量小于乙球的质量
B．甲球的质量大于乙球的质量
C．甲球的体积小于乙球的体积
D．甲球的体积大于乙球的体积
27．如图所示电路，电源电压不变，闭合开关S后，P从a滑至b的过程中，有关电压表、电流表的示数变化情况，正确的是
A．电压表示数增大，电流表示数减小
B．电压表示数减小，电流表示数增大
C．电压表、电流表示数都增大
D．电压表、电流表示数都减小
28．如图所示，为我们常见的家用电器，关于它们正常工作的电流，下列说法中合理的是 （ ）
A．电风扇约2A
B．电冰箱约0.6A
C．电视机约2A
D．台灯约1A
29．小明同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”。将开关闭合后，为保证电路中各元件正常工作，则以下说法中正确的是
A．滑动变阻器R2接入电路的最小阻值为5Ω
B．电压表的最小示数为2V
C．通过电阻R1的电流最大值为0.3A
D．滑动变阻器R2调节范围为0～20Ω
30．图是根据某沿海城市和某内陆城市一年内气温随月份变化的图线下列说法正确的是
A．实线是内陆城市的气温图线，因为砂石的比热容较小
B．实线是内陆城市的气温图线，因为砂石的比热容较大
C．实线是沿海城市的气温图线，因为水的比热容较小
D．实线是沿海城市的气温图线，因为水的比热容较大
二、填空题（每空1分，共10题，20分）
31．如图所示是小明设计的一种自动测定汽车油箱内油量的装置，R是滑动变阻器，油量表是用电流表改装而成，指针所指的示数变化反映出油箱内油量的多少。
（1）图中的AOB的物理模型是________。
（2）当油箱中油量减少时，油量表示数________（填“变大”或“变小”）。
32．骑行共享单车前，需先用手机扫码将信息提供_______传递到共享平台，共享平台再将解锁信息以_______m/s的速度传递到该车，进行解锁．
33．2018年5月21日，在我国西昌卫星发射中心，探月工程嫦娥四号中继星“鹊桥”搭乘长征四号丙运载火箭升空．在火箭加速升空过程中，“鹊桥”的重力势能将____(变大/变小/不变，下空同)，机械能将____，火箭中选择氢作为燃料，是因为它燃烧时可以释放出更多的_____能转化为火箭的机械能．
34．小明家的电能表如图所示，示数是__，电路中接入的最大电功率不得超过__W，断开其他用电器，只让电饭锅单独工作2min，转盘转了32转，则电饭锅消耗的电功率为__W。
35．根据如图所示的二幅图，在下面的空格处填入相应的内容。
(1)两个压紧的铅块能吊起钩码，说明______；
(2)验电器的金属箱张开一定角度，是由于______。
36．如图所示的是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_____，从而减小了导线的_____，以达到减少输电线上电能损失的目的。
37．图中电能表的示数为__________。
38．有甲、乙、丙三个轻质带电小球，甲和乙靠近时相互吸引，乙、丙靠近时也相互吸引，甲、丙靠近时相互排斥。用丝绸摩擦过的玻璃棒靠近甲球时相互排斥，则三个小球的带电情况为：甲带______，乙带_______，丙带_________。
39．如图是甲、乙两导体的电流与电压的关系图像。若将甲、乙两导体并联接在电路中，通过甲、乙两个导体的电流之比I甲:I乙=_______。若将甲、乙两导体串联接在电路中，则甲、乙两个导体的实际电功率之比为P甲:P乙=_______
40．汽车发动机冷却系统分为风冷型和水冷型两种。风冷型发动机以空气为冷却介质，当风高速吹过发动机时，利用_________的方式改变的发动机的内能；水冷型发动机则是利用水的_________较大的特性。某水冷四冲程柴油发动机工作时转速表如图所示，则该发动机1min内经历压缩冲程_________次，若该柴油机每完全燃烧柴油1kg，输出机械能1.376×107J，则该柴油机的效率为_________。（q柴油=4.3×107J/kg）
三、实验题（每空1分，共2题，15分）
41．如图所示，A、B、C三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量和初温都相同．
（1）比较不同燃料的热值应选择_____两个装置，比较不同物质的比热容应选择_____两个装置（选填装置序号A、B、C）．
（2）在“比较不同燃料的热值”的实验中，通过观察温度计的_____比较燃料燃烧放出热量的多少．
（3）在“比较不同物质的比热容大小”的实验中，通过控制_____相同，使得液体吸收热量相同．
42．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间。实验数据记录如下表：
(1)在实验过程中控制加热时间相同， 通过比较________来研究水和食用油吸热能力的差异；
(2)在此实验中，如果要使水和食用油最后的温度相同，就要给______加热更长的时间，此时水吸收的热量______（选填“大于”或“小于”或“等于”）食用油吸收的热量；
(3)用电加热器加热时，为了使烧杯中的液体最终能受热均匀，电热管应放在（______）
A.液体中部位置 B．液体底部位置 C．只要不露出液面都可以
四、计算题（每题10分，共2题，20分）
43．如图所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：
（1）电源电压；
（2）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率。
44．为测量某工业液体的密度，设计了如图所示的一套装置：图甲中，直筒型容器的底面积为100cm2，高为 50cm，重为 5N，放置在水平台秤上；图乙中，A 球的体积为 1000cm3，是 B 球体积 的 2 倍，两球用轻质细杆相连，放入甲容器中，恰能悬浮在清水中，现剪断轻质杆，只有一球上浮， 稳定后水对容器底的压强减小了 300Pa；图丙中 C 是弹簧测力计，弹簧测力计和 A、B 球之中上浮 的那个小球，用一轻质无伸缩的细线通过定滑轮相连接。(不考虑滑轮的摩擦及滑轮的重力，g取10N/kg)求：
(1)轻质杆被剪断前后水面的高度差；
(2)被剪断前后轻质杆的拉力差；
(3)按图丙中所示，使上浮的小球浸没在清水中时，容器中水的深度为 30cm，若将容器中的水换为同体积的工业液体，在弹簧测力计拉力作用下使小球浸没在工业液体中，容器对台秤的压强相对于清水中增加了600Pa，求工业液体的密度。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【解析】A选项，冬天室外冰冻的衣服慢慢变干了，水直接从固态的冰变成气态的水蒸气跑到空中，属于升华现象，故A错误．
B选项，“水结冰”，物质从液态变成固态是凝固，故B错误．
C选项，由生活经验可知，用酒精擦皮肤后有一种清凉的感觉，这是因为酒精发生了蒸发现象，并从皮肤上吸收热量，从而使皮肤温度降低的缘故，蒸发是汽化的一种，故C正确．
D选项，由于一切物质的分子都在不停地做无规则运动，开药瓶的时候会闻到了药味，没有发生物态变化，故D错误．
故本题答案为C．
2、B
【详解】A．由电路图可知，两开关均闭合时，电路为Rx的简单电路，电压表测电源两端的电压U；只闭合上面开关时，R0与Rx串联，电压表测Rx两端的电压Ux，因串联电路中总电压等于各分电压之和，所以R0两端的电压
U0＝U-Ux
因串联电路中各处的电流相等，所以电路中的电流
故A可行，不符合题意；
B．由电路图可知，两开关闭合时，R0与Rx并联，电流表测干路电流，一个开关断开时电路断路，无法测出通过Rx的电流和电压，故B不可行，符合题意；
C．由电路图可知，两开关均闭合时，电路为R0的简单电路，电流表测电路中的电流I1；只闭合上面开关时，R0与Rx串联，电流表测电路中的电流I2，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以
U＝I1R0＝I2(Rx+R0)
故C可行，不符合题意；
D．由电路图可知，两开关均闭合时，R0与Rx并联，电流表测干路电流I；只闭合上面开关时，电路为R0的简单电路，电流表测电路中的电流I0，因并联电路中干路电流等于各支路电流之和，所以通过Rx的电流
Ix＝I-I0
因并联电路中各支路两端的电压相等，所以电源的电压
U＝IxRx＝I0R0
故D可行，不符合题意。
故选B。
3、C
【详解】A．来回弯折的铁丝是通过做功的方法使铁丝的内能增加，故A不符合题意；
B．晒太阳取暖时人体吸收热量内能增加，故B不符合题意；
C．冬天手接触冰块会觉得很冷，手对冰块传热，通过热传递使手的内能减少，故C符合题意；
D．自行车轮胎放气时，气门嘴处温度会降低是物体对外做功，物体的内能减少，故D不符合题意。
4、C
【解析】在探究串联电路中的电压关系时，用电压表分别测出ab、bc、ac两端的电压后，为寻找规律，应换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选C．
5、B
【详解】A．同时工作的用电器过多时，总功率大，根据知，会使家庭电路电流过大总电流大，故A项错误；
B．火线应该开关相连，开关再与用电器连接，这样开关断开时，用电器就不会有电流，符合安全用电的要求；故B项正确；
C．空气膨胀做功，推动塞子，空气的内能减少，是通过做功的方法使内能转化为机械能；故C项错误；
D．从题图中悬挂的玻璃棒运动的方向可以看出，同种电荷相互排斥；故D项错误；
6、D
【详解】由电路图可知，当闭合开关S，两个电阻串联，电压表V1测量R1两端电压，电压表V2测量R2两端电压，滑动变阻器阻值从最大变化到最小时，根据串联分压特性可知，图2中甲为R2，乙为R1：
AB．滑动变阻器接入阻值为零时，R1两端电压达到最大，为电源电压，即6V，此时定值电阻R1的阻值为
故A、B错误；
C．滑动变阻器接入阻值为最大值时，电路中电流为0.2A，此时
则滑动变阻器R2的最大值为
故C错误；
D．变阻器滑片在中点时，根据欧姆定律可知
故D正确。
故选D。
7、C
【详解】寒冷的冬天，人通过呼吸呼出的水蒸气遇冷发生的液化现象变成小水珠形成白气，故选C。
8、C
【详解】A．电子手表的电流约3μA，故A错误；
B．台灯中的电流约0.1A，故B错误；
C．电热水器的电功率约2000W，故其工作电流约10A左右，故C正确；
D．双桶洗衣机的电流约1A，故D错误；
9、C
【详解】A、由图知道，每次皮球反弹后到的最高点都比上一次的最高点要低，说明皮球受到空气阻力，机械能逐渐变小，A点的机械能大于B点的机械能；机械能是物体动能与势能的总和，AB两点高度相同则重力势能相同，所以A点的动能大于B点的动能，故A错误．
B、从轨迹来看，皮球竖直下落的同时，也沿水平方向运动，所以，皮球第一次反弹后到达最高点P点时，竖直方向速度为零，但是仍然能往右运动，说明皮球还具有水平方向速度，故B错误；
C、每次皮球反弹后到的最高点都比上一次的最高点要低，说明皮球受到空气阻力，机械能逐渐变小．C点在D点之前，故D点的机械能小于C点的机械能，故C正确．
D、弹性势能大小与弹性形变程度有关，黑色圆斑的大小能反应小球弹性形变程度，圆斑越大，形变越大．M点与N点皮球的动能与重力势能都为零，又因为皮球在M点机械能大于N点机械能，故皮球在M点的弹性势能大于N点的弹性势能，故在M点的圆斑要大于在N点的圆斑，故D错误．
10、A
【解析】本题涉及的知识是导体的电阻是其本身的一种特性．导体的电阻由导体的材料、长度和横截面积决定的，与是否通电无关．一根金属丝被均匀拉长后，它的长度变长，横截面积变小，电阻变大；保险丝的要求是电阻大熔点低，不能有半导体材料来做．
11、A
【详解】A．电压表并联在两端，测量两端的电压，电流从电压表的正接线柱流入，从负接线柱流出，故A符合题意；
B．电压表并联在和两个灯泡两端，测量两个灯泡两端的总电压，故 B不符合题意；
C．电压表并联在两端，电流从电压表的负接线柱流入，从正接线柱流出，所以电压表的接线柱接反了，故C不符合题意；
D．电压表并联在两端，测量两端的电压，故D不符合题意．
12、D
【解析】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯不亮；
A. 由电路图可知，光控开关和灯泡串联，天黑时光控开关闭合，不论是否有声音，灯泡始终发光，故A不正确；
B. 由电路图可知，声控开关和灯泡串联，不论白天还是晚上，有声音时声控开关闭合，灯泡就会发光，故B不正确；
C. 由电路图可知，光控开关和声控开关是并联的，天黑或者有声音时都有对应的开关闭合，灯泡就会发光，故C不正确；
D. 由电路图可知，光控开关和声控开关串联后共同控制灯泡，只有天黑、有声音时灯泡才能发光，故D正确。
故选：D。
13、C
【解析】A．将乒乓球靠近正在发声的音叉时，乒乓球被弹开，说明发声体在振动．故A正确，不符合题意；
B．能分辨出不同的人说话，是根据人的音色判断的，故B正确，不符合题意；
C．禁止鸣笛，是从声音的产生环节控制噪声的（或在声源处减弱噪声）．故C错误，符合题意；
D．扬声器发声时，放在旁边的烛焰晃动，说明声波能传递能量．故D正确，不符合题意．
14、B
【解析】试题分析：A．修理家庭电路时，应该断开总开关，以免触电，A错误；B．用电器的金属容易导电，因此外壳应该接地B正确；C．电灯的开关接在火线和灯泡之间，首先进开关，再进灯泡，C错误；D．在家庭电路中，保险丝熔断后不能用铜丝代替，因为保险丝都是熔点低，电阻大的导线，铜丝不符合要求，D错误．正确选B．
考点：安全用电常识
15、A
【详解】A．实验中将电阻的大小转换为电流表示数的大小，用了转换法。故A项正确；
B．实验中将镍铬合金丝对折，还可以研究电阻与横截面积的关系。故B项错误；
C．将电流表换成小灯泡，在电阻变化较小时灯泡的亮度变化不明显，实验效果不明显。故C项错误；
D．电阻是导体本身的一种性质与电压和电流无关，故D项错误。
16、A
【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；
B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；
C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；
D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
17、B
【解析】由题意知开关s甲和灯L乙串联，开关s乙和灯L甲串联，两灯为并联关系，故选B。
18、B
【详解】A．只有在标准大气压下水的沸点才是100℃，压强发生变化时，水的沸点会发生变化，故A错误；
B．汽油机做功冲程是将内能转化为机械能，则燃气的内能将减少，故B正确；
C．物体温度升高，说明内能增大，有可能是吸收了热量，也有可能是外界对物体做了功，故C错误；
D．任何温度的物体都有内能，故D错误。
19、B
【详解】A．坩埚钳，L1＜L2动力臂小于阻力臂，为费力杠杆；故A不符合题意．
B．剪刀，L1＞L2动力臂大于阻力臂，为省力杠杆；故B符合题意．
C．筷子使用时，L1＜L2动力臂小于阻力臂，为费力杠杆；故C不符合题意．
D．镊子，L1＜L2动力臂小于阻力臂，为费力杠杆；故D不符合题意．
20、B
【解析】A、串联电路电流处处相等，故错误；
B、根据公式： 可得，电流相等，L1亮，L1的实际电功率大，因此L1的电阻大，故正确；
C、根据 得，电流相等，L1的电阻大，因此L1两端的电压也大，故错误；
D、灯L2比L1亮，说明灯L2的实际功率比L1的大，故错误。
故选B.
21、C
【详解】A．根据电阻公式结合图可得
所以，故A项错误；
B．电阻是导体本身的一种特性，与电压和电流无关。当电压为零时电阻甲的电阻仍为，乙的电阻仍为。故B项错误；
C．并联电路中各支路两端的电压相等，所以甲乙两电阻并联到电压为2V的电源上后电压都为。由图可知，，又并联电路中干路电流为各支路电流之和，所以干路电流为
故C项正确；
D．根据图可得出结论：同一导体两端的电流与通过它的电压成正比。故D项错误。
22、D
【解析】由电路图可知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流，由图象可知，当酒精浓度增大，R的阻值减小，电路中的总电阻减小，由欧姆定律可知，电路中的电流增大，即电流表的示数变大，由可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，且电源的电压恒定不变，所以，R两端的电压减小，即电压表的示数变小，故AB错误.
由于滑动变阻器阻值变小，所以电压表与电流表示数的比值变小，故C错误D正确.
故选D.
点睛：本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象得出R的阻值随酒精浓度的变化.
23、B
【详解】A．用电压表测ab间的电压，那么与a端相接的是电压表的正接线柱，与b端相接的是电压表负接线柱，如果测出Uab间电压后，保持b不动，将a改接到c，那么电流就会从b端流入，即是从电压表负接线柱流入，正接线柱流出，这样是不能测出Ubc的，A错误；
B．假设a、b之间发生了断路，那么，当电压表并联在a、c两端时，电流往电压表流，那么，这与题干条件相符合，那么可能是a、b之间发生了断路；假设a、b之间发生了短路，那么，这与题干条件不符合，所以不可能是a、b之间发生短路；假设b、c之间发生了断路，那么，这与题干条件不符合，所以不可能是b、c之间发生断路；假设b、c之间发生了短路，那么，，这与题干条件相符合，所以可能是b、c之间发生了短路；综上所述，可能是a、b之间发生了断路，B正确；
C．假设a、b之间发生了断路，那么，这与题干条件不符合，所以不可能是a、b之间发生了断路；假设a、b间发生短路，那么，，这与题干条件相符合，所以可能是a、b间发生短路；假设b、c间发生了断路，那么，，这与题干条件相符合，所以可能是b、c间发生了断路；假设b、c间发生了短路，那么，这与题干条件不符合，所以不可能是b、c间发生了短路；综上所述，可能是a、b间发生短路，也可能是b、c间发生了断路，C错误；
D．如果两灯泡的电阻大小不相等，那么两灯泡两端的电压是不相等的，ac间电压是电源电压，ab间电压是灯L1的电压，那么测ac间电压时电压表的偏转角度不是测ab间电压表偏转角度的2倍，D错误。
24、C
【解析】由图可知，两灯泡串联，因灯泡的亮暗取决于实际功率的大小，且甲灯泡比乙灯泡亮，所以，P甲＞P乙，故A错误；因串联电路中各处的电流相等，所以，I甲=I乙，故B错误；因为P甲＞P乙，I甲=I乙，所以根据P=I2R可知，两灯泡的电阻关系为R甲＞R乙，故C正确；由U=IR可知，两灯泡两端的电压关系为U甲＞U乙，故D错误．故选C．
25、B
【分析】高压线中有电流通过，鸟的两爪站在高压线上与导线并联，所以小鸟被短路，两脚之间电压很低．
【详解】当鸟站在高压线上时，小鸟与高压线并联，小鸟两脚之间的导线电阻很小，根据U=IR知，小鸟两脚之间的电压很小(小鸟被短路)，所以小鸟不会触电．故ACD错误，B正确．
26、D
【详解】A.B液体对容器底部的压强相等,说明容器原来液面等高，浸入球后对各自容器底部的压力相等F=PS=，则甲液体增加的深度大于乙液体增加的深度，即最后甲乙液体的总体积相同，说明甲增加的体积>乙增加的体积,即甲球体积大．所以选D.
27、A
【详解】由电路图可知，定值电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。P从a滑至b的过程中，接入电路中的电阻增大，电路中的总电阻增大，根据可知，电路中的电流减小即电流表的示数减小，定值电阻R两端的电压减小；在串联电路中，总电压等于各分电压之和，所以滑动变阻器两端的电压增大即电压表的示数增大。故选A。
28、B
【详解】家用电器的电压都是220V，则
A．电风扇的电功率：
P=UI=220V×2A=440W，
而电风扇的电功率是在100W左右，故A不符合题意；
B．电冰箱的电功率：
P=UI=220V×0.6A=132W，
与实际情况比较接近，故B符合题意。
C．电视机的电功率：
P=UI=220V×2A=440W，
而电视机的电功率应该是在200W左右，故C不符合题意；
D．台灯的电功率：
P=UI=220V×1A=220W，
而台灯的电功率应该在40W左右，故D不符合题意。
29、B
【详解】C．由于电流表的量程为0～0.6A，滑动变阻器R2允许通过的最大电流为0.5A，所以，电路中允许达到的最大电流不能超过0.5A，电源电压为6V，又因为电压表的量程为0～3V，P不能滑到左端（连入电阻不能为0），当电压表示数最大时，即UR=3V时，
，
即电路中的最大电流为0.3A，故C错误；
AD．由串联电路电压的规律，滑动变阻器两端的电压为：
，
由欧姆定律，滑动变阻器接入电路的最小电阻为：
，
故AD错误；
B．当滑片P在右端（电阻全部连入为20Ω ），此时电路中的电阻最大，电流最小，由电阻的串联和欧姆定律，则
，
由欧姆定律得电压表的最小示数：
，
故B正确。
30、A
【解析】由一年的气温变化曲线得出，实线所示的城市最高、最低气温差比虚线所示的城市的大；水的比热容比沙石大，在吸收或放出相同的热量时，温度变化值比较小，所以实线表示的是内陆城市的年气温变化曲线，虚线表示的是沿海城市的年气温变化曲线．
故选A．
二、填空题（每空1分，共10题，20分）
31、杠杆 变小
【详解】[1]AOB是以O点为支点的杠杆。
[2]当油量减少时，杠杆A端下降，B端上升，电路中电阻增大，电流减小，所以油量表示数变小。
32、电磁波 3×108
【详解】电磁波被广泛应用于信息的传递，手机就是依靠电磁波来传递信息的；
所以骑行共享单车前，需先用手机扫码将信息提供电磁波传递到共享平台；
电磁波的传播速度为3.0×108m/s．故共享平台再将解锁信息以3×108m/s的速度传递到该车．
【点睛】
体会电磁波被广泛应用于传递信息的特点，想想我们身边充满了各种电磁波，如；手机信号、广播电视信号、卫星通信等，电磁波的使用方便了人们的通信和信息的获取，要知道远距离的无线通信和真空中的通信都是使用的电磁波．
33、变大 变大 内
【详解】[1][2]在火箭加速升空过程中，中继星“鹊桥”的质量不变，速度变大，则动能变大；同时高度变大，重力势能变大；动能变大，重力势能变大，因机械能等于物体动能与势能的总和，所以其机械能变大．
[3]火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量，即可以释放出更多的内能，再转化为火箭的机械能．
34、3286.4 8800 600
【详解】[1]从电能表上可以看出电能表的示数为3286.4，最后一位是小数，单位是，故电能表的读数为3286.4；
[2]“20A”是指电能表的标定电流，“40A”是指电能表平时工作允许通过的最大电流，电路中接入的最大电功率
；
[3]电能表的转盘转32r时，电饭锅消耗的电能：
，
电饭锅的功率：
。
35、分子间存在引力 同种电荷相互排斥
【详解】(1)[1]组成物质的分子间存在相互作用的引力，两块表面干净的光滑铝块压紧后，它们会结合在一起，并能在下面吊起一个砝码，证明了物体的分子间有引力。
(2)[2]电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种电荷，即由于同种电荷相互排斥而张开。
36、横截面积 电阻
【详解】[1][2]在导线材料与长度一定的情况下，导线的横截面积越大，导线电阻越小，导线电阻变小，可以减少输电线上电能的损失，图示装置是它把四根导线固定在一起，四根导线并联，增大了导线的横截面积，从而使输电导线电阻变小，输电损失的电能减小。
37、1359.6
【详解】由图可得电能表的示数为。
38、正电 负电 正电
【详解】[1]丝绸摩擦过的玻璃棒带正电，玻璃棒靠近甲球时相互排斥，因为同种电荷相互排斥，所以甲球带正电；
[2]甲和乙靠近时相互吸引，又因为三个小球都带电，异种电荷相互吸引，所以乙球带负电；
[3]甲、丙靠近时相互排斥，因为同种电荷相互排斥，所以丙球带正电。
39、2：1 1：2
【详解】[1]由图象可知，当
U甲=U乙=2V
时，
I甲=0.2A，
I乙=0.1A，
两电阻的阻值分别为：
R甲==10Ω，
R乙==20Ω，
将甲和乙并联接在电路中时，因并联电路中各支路两端的电压相等，所以，通过它们的电流之比：
；
[2]将甲、乙两导体串联接在电路中，通过甲乙的电流相等，则甲、乙两个导体的实际电功率之比为
。
40、热传递 比热容 750 32﹪
【详解】[1]发动机的温度比较高而空气的温度比较低当它们互相接触时热量从发动机传递到风从而降低发动机的温度，这是通过热传递来改变发动机的温度；
[2]水的比热容比较大，相同质量的水和其他物质吸收相同的热量，水的温度升高比较小，所以水冷型发动机则是利用水的比热容较大的特性来工作的；
[3]四冲程柴油发动机完成一次循环曲轴转两周，对外做工一次，即每两周经历四冲程各一次，所以该发动机1min内经历压缩冲程次数为
[4]完全燃烧1kg柴油放出的热量为
该柴油机的效率为
三、实验题（每空1分，共2题，15分）
41、B、C A、B 示数变化 加热时间
【详解】（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择B、C两图进行实验；
为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断两种比热容的大小关系，应选择A、B两图进行实验；
（2）燃料完全燃烧放出的热量的多少，是通过温度计示数的变化来反应；
（3）比较两种液体的比热容，根据转换法可知通过比较加热时间比较吸热多少，加热时间相同，液体吸收热量相同．
42、升高的温度 水 大于 B
【详解】(1)[1]由表中数据可知，在实验过程中控制加热时间相同，通过比较升高的温度（或温度升高的多少等）来研究水和食用油吸热能力的差异。
(2)[2][3]分析实验数据可知，如果要使水和食用油的最后温度相同，就要给水加热更长的时间；因为选用相同的加热器加热，所以加热时间长的吸收的热量多，即水吸收的热量大于食用油吸收的热量。
(3)[4]对液体加热时，液体由于温度不同会导致液体的密度不同，则温度高的液体会向上流动，温度低的液体会向下流动，从而形成对流，所以应把电热管应放在液体底部位置，从而使液体均匀受热。
故选B。
四、计算题（每题10分，共2题，20分）
43、（1）6 V；（2）0.75W。
【详解】(1)由电路图知道，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，灯泡与滑动变阻器全部电阻并联，此时小灯泡恰好正常发光，说明电源电压U=UL =6V；
(2)因为灯泡L标有“6V，3W”字样，由知道，灯泡的电阻是：
，
当开关S1闭合、S2断开，滑片移到变阻器的最左端时，L和R串联，电路的电流是：
，
由知道，灯泡的功率是：
。
答：(1)电源电压是6V；
(2)当开关S1闭合、S2断开时，滑片移到变阻器的最左端，灯泡的功率是0.75W。
44、 (1)3cm；(2)3N；(3)1.3×103kg/m3 或 1.6×103kg/m3
【详解】(1)由题意可知，轻质杆被剪断前后水对容器底的压强减小了 300Pa；由可得：
(2)水面下降的体积为：
假设轻质杆被剪断前后，A球上浮，则A球露出水面的体积是：
A球排开的体积是：
当A球上浮，最终漂浮时，A球受到的重力等于浮力：
A球完全浸没在水中时，受到的浮力是：
A球完全浸没在水中时，受到竖直向上的浮力和竖直向下的重力、轻质杆的拉力，所以轻质杆被剪断前后，轻质杆的拉力差是：
假设轻质杆被剪断前后，B球上浮，则B球露出水面的体积是：
B球排开的体积是：
当B球上浮，最终漂浮时，B球受到的重力等于浮力：
B球完全浸没在水中时，受到的浮力是：
B球完全浸没在水中时，受到竖直向上的浮力和竖直向下的重力、轻质杆的拉力，所以轻质杆被剪断前后，轻质杆的拉力差是：
综合以上分析，可知轻质杆被剪断前后，轻质杆的拉力差是3N；
(3)假设上浮的小球是A球而且浸没在清水中时，此时水的体积是：
不考虑滑轮的摩擦及滑轮的重力，图中装清水时，弹簧测力计的示数：
容器对桌面的压力：
①
将容器中的水换为同体积的工业液体时，容器对桌面的压力：
②
由于换成同体积的工业液体后，容器对台秤的压强相对于清水中增加了600Pa，可知大于，则压力变化量是：
把①②代入，化简得：
由得，压力的变化量是：
可得：
解得：
假设上浮的小球是B球而且浸没在清水中时，此时水的体积是：
不考虑滑轮的摩擦及滑轮的重力，图中装清水时，弹簧测力计的示数：
容器对桌面的压力：
③
将容器中的水换为同体积的工业液体时，容器对桌面的压力：
④
由于换成同体积的工业液体后，容器对台秤的压强相对于清水中增加了600Pa，可知大于，则压力变化量是：
把③④代入，化简得：
由得，压力的变化量是：
可得：
解得：
答：(1)轻质杆被剪断前后水面的高度差是3cm；
(2)被剪断前后轻质杆的拉力差；
(3)工业液体的密度是或；
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
80
16
7
42
食用油
80
16
7
70
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．下列现象与物态变化过程对应正确的是
A．冬天，冰冻的衣服会慢慢变干——液化B．水正在慢慢地结冰——凝华
C．擦在皮肤上的酒精很快就干了——汽化D．开药瓶能闻到药味——熔化
2．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四种测未知电阻Rx的电路，其中不可行的是（ ）
A．B．
C．D．
3．下列现象中，利用热传递使物体的内能减小的是
A．来回弯折的铁丝温度会升高B．冬天晒太阳取暖
C．冬天手接触冰块手会觉得很冷D．自行车轮胎放气时，气门嘴处温度会降低
4．如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是
A．分析数据，得出结论
B．改变电源电压，再测出几组电压值
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
5．下图所涉及的物理知识正确的是（ ）
A．如图现象中，同时工作的用电器过多，不会使家庭电路电路过大
B．如图是开关与电灯的连接
C．空气推动塞子时，内能增大
D．如图说明同种电荷相互吸引
6．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0~10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
7．寒冷的冬天常见人们呼出“白气”，这“白气”是
A．空气B．水蒸气C．小水珠D．小冰晶
8．图中的电器正常工作时，电流最接近10A的是（ ）
A．电子手表B．台灯
C．电热水器D．双桶洗衣机
9．将皮球从离地某一高度O点处水平抛出，球落地后又弹起，它的部分运动轨迹如图所示，下列说法正确的是
A．皮球经过同高度的A、B两点时动能相等
B．皮球第一次反弹后到达最高点P点时速度为零
C．皮球在D点时的机械能小于在C点时的机械能
D．若将皮球表面涂黑，则会在地面M、N两点留下两个大小相等的黑色圆斑
10．下列关于导体的说法中，正确的是（ ）
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．保险丝都是用半导体材料制成的
D．粗导线的电阻一定比细导线的电阻大
11．在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（ ）
A．B．C．D．
12．楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。请判断声控灯的电路图是
A．B．
C．D．
13．关于下列四个情景的说法错误的是
A．发声的音叉将乒乓球弹开，说明发声的物体在振动
B． 听声识人是根据人的音色判断的
C．城区内某些路段禁止汽车鸣笛，是为了从声音的传播环节控制噪声
D．发声扬声器旁的烛焰晃动，说明声波能传递能量
14．（2016·西宁卷）下列做法中符合安全用电要求的是
A．修理家庭电路时没有断开总开关B．用电器的金属外壳接地
C．电灯的开关接在零线和灯泡之间D．在家庭电路中，保险丝熔断后用铜丝代替
15．利用如图所示的电路“探究影响电阻大小的因素”，则说法中正确的是（ ）
A．该实验运用了转换法
B．利用该电路只能探究电阻与长度的关系
C．将电流表换成小灯泡，实验效果会更明显
D．用电流表示数反映电阻大小，说明电阻大小与电流有关
16．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护 门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（ ）
A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
17．如图所示，在武汉举行的第七届世界军人运动会击剑比赛中，中国女子重剑选手孙一文在最后决定胜负的一剑中击中对手，为中国队夺得击剑项目的第一枚金牌。击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关S甲，乙方的指示灯L乙就会亮；当乙方的剑击中甲方时，相当于闭合开关S乙，甲方的指示灯L甲就会亮。下图中符合这种原理的电路是( )
A．B．
C．D．
18．关于温度、内能和热量，下列说法正确的是
A．正在沸腾的水温度一定是100℃
B．汽油机做功冲程燃气的内能减少
C．物体温度升高一定是吸收了热量
D．0℃的冰水混合物内能为零
19．如图所示，下列器件中属于省力杠杆的是
A．坩埚钳B．剪刀
C． 筷子D．镊子
20．如图电路中，开关闭合后，发现灯L1 比 L2 亮，下列分析正确的是
A．通过 L1 的电流比 L2 的电流大
B．L1 的电阻比 L2 的电阻大
C．L1 两端电压比 L2 两端电压小
D．L1 的实际功率比 L2 的实际功率小
21．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（ ）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
22．饮酒后驾驶机动车会严重危害公共安全，属违法行为．如图（甲）是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图（乙）所示，R0为定值电阻，电源电压恒定不变．闭合开头S后，酒精浓度增大时，下列说法正确的是
A．电压表示数变大
B．电压表示数不变
C．电压表与电流表示数的比值不变
D．电压表与电流表示数的比值变小
23．小明用两个小灯泡L1、L2按如图所示电路“探究串联电路中的电压关系”。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压。关于在实验过程中出现的情况，下列说法正确的是（ ）
A．测出Uab间电压后，保持b不动，将a改接到c，就可以测出Ubc
B．若实验时电压表示数，可能是a、b之间发生了断路
C．若实验时电压表示数，，则一定是a、b间短路了
D．测ac间电压时电压表的偏转角度一定是测ab间电压表偏转角度的2倍
24．如图所示的电路中，甲、乙两灯泡串联，观察到甲灯泡比乙灯泡亮，则此时它们的物理量大小关系正确的是
A．P甲＜P乙B．I甲＞I乙C．R甲＞R乙D．U甲＜U乙
25．小鸟停在高压线上不会触电，其原因是
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
26．如图所示，两个盛有等高液体的圆柱形容器A和B，底面积不同（SA＜SB），液体对容器底部的压强相等，现将甲球浸没在A容器的液体中，乙球浸没在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定是
A．甲球的质量小于乙球的质量
B．甲球的质量大于乙球的质量
C．甲球的体积小于乙球的体积
D．甲球的体积大于乙球的体积
27．如图所示电路，电源电压不变，闭合开关S后，P从a滑至b的过程中，有关电压表、电流表的示数变化情况，正确的是
A．电压表示数增大，电流表示数减小
B．电压表示数减小，电流表示数增大
C．电压表、电流表示数都增大
D．电压表、电流表示数都减小
28．如图所示，为我们常见的家用电器，关于它们正常工作的电流，下列说法中合理的是 （ ）
A．电风扇约2A
B．电冰箱约0.6A
C．电视机约2A
D．台灯约1A
29．小明同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”。将开关闭合后，为保证电路中各元件正常工作，则以下说法中正确的是
A．滑动变阻器R2接入电路的最小阻值为5Ω
B．电压表的最小示数为2V
C．通过电阻R1的电流最大值为0.3A
D．滑动变阻器R2调节范围为0～20Ω
30．图是根据某沿海城市和某内陆城市一年内气温随月份变化的图线下列说法正确的是
A．实线是内陆城市的气温图线，因为砂石的比热容较小
B．实线是内陆城市的气温图线，因为砂石的比热容较大
C．实线是沿海城市的气温图线，因为水的比热容较小
D．实线是沿海城市的气温图线，因为水的比热容较大
二、填空题（每空1分，共10题，20分）
31．如图所示是小明设计的一种自动测定汽车油箱内油量的装置，R是滑动变阻器，油量表是用电流表改装而成，指针所指的示数变化反映出油箱内油量的多少。
（1）图中的AOB的物理模型是________。
（2）当油箱中油量减少时，油量表示数________（填“变大”或“变小”）。
32．骑行共享单车前，需先用手机扫码将信息提供_______传递到共享平台，共享平台再将解锁信息以_______m/s的速度传递到该车，进行解锁．
33．2018年5月21日，在我国西昌卫星发射中心，探月工程嫦娥四号中继星“鹊桥”搭乘长征四号丙运载火箭升空．在火箭加速升空过程中，“鹊桥”的重力势能将____(变大/变小/不变，下空同)，机械能将____，火箭中选择氢作为燃料，是因为它燃烧时可以释放出更多的_____能转化为火箭的机械能．
34．小明家的电能表如图所示，示数是__，电路中接入的最大电功率不得超过__W，断开其他用电器，只让电饭锅单独工作2min，转盘转了32转，则电饭锅消耗的电功率为__W。
35．根据如图所示的二幅图，在下面的空格处填入相应的内容。
(1)两个压紧的铅块能吊起钩码，说明______；
(2)验电器的金属箱张开一定角度，是由于______。
36．如图所示的是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_____，从而减小了导线的_____，以达到减少输电线上电能损失的目的。
37．图中电能表的示数为__________。
38．有甲、乙、丙三个轻质带电小球，甲和乙靠近时相互吸引，乙、丙靠近时也相互吸引，甲、丙靠近时相互排斥。用丝绸摩擦过的玻璃棒靠近甲球时相互排斥，则三个小球的带电情况为：甲带______，乙带_______，丙带_________。
39．如图是甲、乙两导体的电流与电压的关系图像。若将甲、乙两导体并联接在电路中，通过甲、乙两个导体的电流之比I甲:I乙=_______。若将甲、乙两导体串联接在电路中，则甲、乙两个导体的实际电功率之比为P甲:P乙=_______
40．汽车发动机冷却系统分为风冷型和水冷型两种。风冷型发动机以空气为冷却介质，当风高速吹过发动机时，利用_________的方式改变的发动机的内能；水冷型发动机则是利用水的_________较大的特性。某水冷四冲程柴油发动机工作时转速表如图所示，则该发动机1min内经历压缩冲程_________次，若该柴油机每完全燃烧柴油1kg，输出机械能1.376×107J，则该柴油机的效率为_________。（q柴油=4.3×107J/kg）
三、实验题（每空1分，共2题，15分）
41．如图所示，A、B、C三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量和初温都相同．
（1）比较不同燃料的热值应选择_____两个装置，比较不同物质的比热容应选择_____两个装置（选填装置序号A、B、C）．
（2）在“比较不同燃料的热值”的实验中，通过观察温度计的_____比较燃料燃烧放出热量的多少．
（3）在“比较不同物质的比热容大小”的实验中，通过控制_____相同，使得液体吸收热量相同．
42．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间。实验数据记录如下表：
(1)在实验过程中控制加热时间相同， 通过比较________来研究水和食用油吸热能力的差异；
(2)在此实验中，如果要使水和食用油最后的温度相同，就要给______加热更长的时间，此时水吸收的热量______（选填“大于”或“小于”或“等于”）食用油吸收的热量；
(3)用电加热器加热时，为了使烧杯中的液体最终能受热均匀，电热管应放在（______）
A.液体中部位置 B．液体底部位置 C．只要不露出液面都可以
四、计算题（每题10分，共2题，20分）
43．如图所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：
（1）电源电压；
（2）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率。
44．为测量某工业液体的密度，设计了如图所示的一套装置：图甲中，直筒型容器的底面积为100cm2，高为 50cm，重为 5N，放置在水平台秤上；图乙中，A 球的体积为 1000cm3，是 B 球体积 的 2 倍，两球用轻质细杆相连，放入甲容器中，恰能悬浮在清水中，现剪断轻质杆，只有一球上浮， 稳定后水对容器底的压强减小了 300Pa；图丙中 C 是弹簧测力计，弹簧测力计和 A、B 球之中上浮 的那个小球，用一轻质无伸缩的细线通过定滑轮相连接。(不考虑滑轮的摩擦及滑轮的重力，g取10N/kg)求：
(1)轻质杆被剪断前后水面的高度差；
(2)被剪断前后轻质杆的拉力差；
(3)按图丙中所示，使上浮的小球浸没在清水中时，容器中水的深度为 30cm，若将容器中的水换为同体积的工业液体，在弹簧测力计拉力作用下使小球浸没在工业液体中，容器对台秤的压强相对于清水中增加了600Pa，求工业液体的密度。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【解析】A选项，冬天室外冰冻的衣服慢慢变干了，水直接从固态的冰变成气态的水蒸气跑到空中，属于升华现象，故A错误．
B选项，“水结冰”，物质从液态变成固态是凝固，故B错误．
C选项，由生活经验可知，用酒精擦皮肤后有一种清凉的感觉，这是因为酒精发生了蒸发现象，并从皮肤上吸收热量，从而使皮肤温度降低的缘故，蒸发是汽化的一种，故C正确．
D选项，由于一切物质的分子都在不停地做无规则运动，开药瓶的时候会闻到了药味，没有发生物态变化，故D错误．
故本题答案为C．
2、B
【详解】A．由电路图可知，两开关均闭合时，电路为Rx的简单电路，电压表测电源两端的电压U；只闭合上面开关时，R0与Rx串联，电压表测Rx两端的电压Ux，因串联电路中总电压等于各分电压之和，所以R0两端的电压
U0＝U-Ux
因串联电路中各处的电流相等，所以电路中的电流
故A可行，不符合题意；
B．由电路图可知，两开关闭合时，R0与Rx并联，电流表测干路电流，一个开关断开时电路断路，无法测出通过Rx的电流和电压，故B不可行，符合题意；
C．由电路图可知，两开关均闭合时，电路为R0的简单电路，电流表测电路中的电流I1；只闭合上面开关时，R0与Rx串联，电流表测电路中的电流I2，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以
U＝I1R0＝I2(Rx+R0)
故C可行，不符合题意；
D．由电路图可知，两开关均闭合时，R0与Rx并联，电流表测干路电流I；只闭合上面开关时，电路为R0的简单电路，电流表测电路中的电流I0，因并联电路中干路电流等于各支路电流之和，所以通过Rx的电流
Ix＝I-I0
因并联电路中各支路两端的电压相等，所以电源的电压
U＝IxRx＝I0R0
故D可行，不符合题意。
故选B。
3、C
【详解】A．来回弯折的铁丝是通过做功的方法使铁丝的内能增加，故A不符合题意；
B．晒太阳取暖时人体吸收热量内能增加，故B不符合题意；
C．冬天手接触冰块会觉得很冷，手对冰块传热，通过热传递使手的内能减少，故C符合题意；
D．自行车轮胎放气时，气门嘴处温度会降低是物体对外做功，物体的内能减少，故D不符合题意。
4、C
【解析】在探究串联电路中的电压关系时，用电压表分别测出ab、bc、ac两端的电压后，为寻找规律，应换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选C．
5、B
【详解】A．同时工作的用电器过多时，总功率大，根据知，会使家庭电路电流过大总电流大，故A项错误；
B．火线应该开关相连，开关再与用电器连接，这样开关断开时，用电器就不会有电流，符合安全用电的要求；故B项正确；
C．空气膨胀做功，推动塞子，空气的内能减少，是通过做功的方法使内能转化为机械能；故C项错误；
D．从题图中悬挂的玻璃棒运动的方向可以看出，同种电荷相互排斥；故D项错误；
6、D
【详解】由电路图可知，当闭合开关S，两个电阻串联，电压表V1测量R1两端电压，电压表V2测量R2两端电压，滑动变阻器阻值从最大变化到最小时，根据串联分压特性可知，图2中甲为R2，乙为R1：
AB．滑动变阻器接入阻值为零时，R1两端电压达到最大，为电源电压，即6V，此时定值电阻R1的阻值为
故A、B错误；
C．滑动变阻器接入阻值为最大值时，电路中电流为0.2A，此时
则滑动变阻器R2的最大值为
故C错误；
D．变阻器滑片在中点时，根据欧姆定律可知
故D正确。
故选D。
7、C
【详解】寒冷的冬天，人通过呼吸呼出的水蒸气遇冷发生的液化现象变成小水珠形成白气，故选C。
8、C
【详解】A．电子手表的电流约3μA，故A错误；
B．台灯中的电流约0.1A，故B错误；
C．电热水器的电功率约2000W，故其工作电流约10A左右，故C正确；
D．双桶洗衣机的电流约1A，故D错误；
9、C
【详解】A、由图知道，每次皮球反弹后到的最高点都比上一次的最高点要低，说明皮球受到空气阻力，机械能逐渐变小，A点的机械能大于B点的机械能；机械能是物体动能与势能的总和，AB两点高度相同则重力势能相同，所以A点的动能大于B点的动能，故A错误．
B、从轨迹来看，皮球竖直下落的同时，也沿水平方向运动，所以，皮球第一次反弹后到达最高点P点时，竖直方向速度为零，但是仍然能往右运动，说明皮球还具有水平方向速度，故B错误；
C、每次皮球反弹后到的最高点都比上一次的最高点要低，说明皮球受到空气阻力，机械能逐渐变小．C点在D点之前，故D点的机械能小于C点的机械能，故C正确．
D、弹性势能大小与弹性形变程度有关，黑色圆斑的大小能反应小球弹性形变程度，圆斑越大，形变越大．M点与N点皮球的动能与重力势能都为零，又因为皮球在M点机械能大于N点机械能，故皮球在M点的弹性势能大于N点的弹性势能，故在M点的圆斑要大于在N点的圆斑，故D错误．
10、A
【解析】本题涉及的知识是导体的电阻是其本身的一种特性．导体的电阻由导体的材料、长度和横截面积决定的，与是否通电无关．一根金属丝被均匀拉长后，它的长度变长，横截面积变小，电阻变大；保险丝的要求是电阻大熔点低，不能有半导体材料来做．
11、A
【详解】A．电压表并联在两端，测量两端的电压，电流从电压表的正接线柱流入，从负接线柱流出，故A符合题意；
B．电压表并联在和两个灯泡两端，测量两个灯泡两端的总电压，故 B不符合题意；
C．电压表并联在两端，电流从电压表的负接线柱流入，从正接线柱流出，所以电压表的接线柱接反了，故C不符合题意；
D．电压表并联在两端，测量两端的电压，故D不符合题意．
12、D
【解析】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯不亮；
A. 由电路图可知，光控开关和灯泡串联，天黑时光控开关闭合，不论是否有声音，灯泡始终发光，故A不正确；
B. 由电路图可知，声控开关和灯泡串联，不论白天还是晚上，有声音时声控开关闭合，灯泡就会发光，故B不正确；
C. 由电路图可知，光控开关和声控开关是并联的，天黑或者有声音时都有对应的开关闭合，灯泡就会发光，故C不正确；
D. 由电路图可知，光控开关和声控开关串联后共同控制灯泡，只有天黑、有声音时灯泡才能发光，故D正确。
故选：D。
13、C
【解析】A．将乒乓球靠近正在发声的音叉时，乒乓球被弹开，说明发声体在振动．故A正确，不符合题意；
B．能分辨出不同的人说话，是根据人的音色判断的，故B正确，不符合题意；
C．禁止鸣笛，是从声音的产生环节控制噪声的（或在声源处减弱噪声）．故C错误，符合题意；
D．扬声器发声时，放在旁边的烛焰晃动，说明声波能传递能量．故D正确，不符合题意．
14、B
【解析】试题分析：A．修理家庭电路时，应该断开总开关，以免触电，A错误；B．用电器的金属容易导电，因此外壳应该接地B正确；C．电灯的开关接在火线和灯泡之间，首先进开关，再进灯泡，C错误；D．在家庭电路中，保险丝熔断后不能用铜丝代替，因为保险丝都是熔点低，电阻大的导线，铜丝不符合要求，D错误．正确选B．
考点：安全用电常识
15、A
【详解】A．实验中将电阻的大小转换为电流表示数的大小，用了转换法。故A项正确；
B．实验中将镍铬合金丝对折，还可以研究电阻与横截面积的关系。故B项错误；
C．将电流表换成小灯泡，在电阻变化较小时灯泡的亮度变化不明显，实验效果不明显。故C项错误；
D．电阻是导体本身的一种性质与电压和电流无关，故D项错误。
16、A
【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；
B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；
C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；
D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
17、B
【解析】由题意知开关s甲和灯L乙串联，开关s乙和灯L甲串联，两灯为并联关系，故选B。
18、B
【详解】A．只有在标准大气压下水的沸点才是100℃，压强发生变化时，水的沸点会发生变化，故A错误；
B．汽油机做功冲程是将内能转化为机械能，则燃气的内能将减少，故B正确；
C．物体温度升高，说明内能增大，有可能是吸收了热量，也有可能是外界对物体做了功，故C错误；
D．任何温度的物体都有内能，故D错误。
19、B
【详解】A．坩埚钳，L1＜L2动力臂小于阻力臂，为费力杠杆；故A不符合题意．
B．剪刀，L1＞L2动力臂大于阻力臂，为省力杠杆；故B符合题意．
C．筷子使用时，L1＜L2动力臂小于阻力臂，为费力杠杆；故C不符合题意．
D．镊子，L1＜L2动力臂小于阻力臂，为费力杠杆；故D不符合题意．
20、B
【解析】A、串联电路电流处处相等，故错误；
B、根据公式： 可得，电流相等，L1亮，L1的实际电功率大，因此L1的电阻大，故正确；
C、根据 得，电流相等，L1的电阻大，因此L1两端的电压也大，故错误；
D、灯L2比L1亮，说明灯L2的实际功率比L1的大，故错误。
故选B.
21、C
【详解】A．根据电阻公式结合图可得
所以，故A项错误；
B．电阻是导体本身的一种特性，与电压和电流无关。当电压为零时电阻甲的电阻仍为，乙的电阻仍为。故B项错误；
C．并联电路中各支路两端的电压相等，所以甲乙两电阻并联到电压为2V的电源上后电压都为。由图可知，，又并联电路中干路电流为各支路电流之和，所以干路电流为
故C项正确；
D．根据图可得出结论：同一导体两端的电流与通过它的电压成正比。故D项错误。
22、D
【解析】由电路图可知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流，由图象可知，当酒精浓度增大，R的阻值减小，电路中的总电阻减小，由欧姆定律可知，电路中的电流增大，即电流表的示数变大，由可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，且电源的电压恒定不变，所以，R两端的电压减小，即电压表的示数变小，故AB错误.
由于滑动变阻器阻值变小，所以电压表与电流表示数的比值变小，故C错误D正确.
故选D.
点睛：本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象得出R的阻值随酒精浓度的变化.
23、B
【详解】A．用电压表测ab间的电压，那么与a端相接的是电压表的正接线柱，与b端相接的是电压表负接线柱，如果测出Uab间电压后，保持b不动，将a改接到c，那么电流就会从b端流入，即是从电压表负接线柱流入，正接线柱流出，这样是不能测出Ubc的，A错误；
B．假设a、b之间发生了断路，那么，当电压表并联在a、c两端时，电流往电压表流，那么，这与题干条件相符合，那么可能是a、b之间发生了断路；假设a、b之间发生了短路，那么，这与题干条件不符合，所以不可能是a、b之间发生短路；假设b、c之间发生了断路，那么，这与题干条件不符合，所以不可能是b、c之间发生断路；假设b、c之间发生了短路，那么，，这与题干条件相符合，所以可能是b、c之间发生了短路；综上所述，可能是a、b之间发生了断路，B正确；
C．假设a、b之间发生了断路，那么，这与题干条件不符合，所以不可能是a、b之间发生了断路；假设a、b间发生短路，那么，，这与题干条件相符合，所以可能是a、b间发生短路；假设b、c间发生了断路，那么，，这与题干条件相符合，所以可能是b、c间发生了断路；假设b、c间发生了短路，那么，这与题干条件不符合，所以不可能是b、c间发生了短路；综上所述，可能是a、b间发生短路，也可能是b、c间发生了断路，C错误；
D．如果两灯泡的电阻大小不相等，那么两灯泡两端的电压是不相等的，ac间电压是电源电压，ab间电压是灯L1的电压，那么测ac间电压时电压表的偏转角度不是测ab间电压表偏转角度的2倍，D错误。
24、C
【解析】由图可知，两灯泡串联，因灯泡的亮暗取决于实际功率的大小，且甲灯泡比乙灯泡亮，所以，P甲＞P乙，故A错误；因串联电路中各处的电流相等，所以，I甲=I乙，故B错误；因为P甲＞P乙，I甲=I乙，所以根据P=I2R可知，两灯泡的电阻关系为R甲＞R乙，故C正确；由U=IR可知，两灯泡两端的电压关系为U甲＞U乙，故D错误．故选C．
25、B
【分析】高压线中有电流通过，鸟的两爪站在高压线上与导线并联，所以小鸟被短路，两脚之间电压很低．
【详解】当鸟站在高压线上时，小鸟与高压线并联，小鸟两脚之间的导线电阻很小，根据U=IR知，小鸟两脚之间的电压很小(小鸟被短路)，所以小鸟不会触电．故ACD错误，B正确．
26、D
【详解】A.B液体对容器底部的压强相等,说明容器原来液面等高，浸入球后对各自容器底部的压力相等F=PS=，则甲液体增加的深度大于乙液体增加的深度，即最后甲乙液体的总体积相同，说明甲增加的体积>乙增加的体积,即甲球体积大．所以选D.
27、A
【详解】由电路图可知，定值电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。P从a滑至b的过程中，接入电路中的电阻增大，电路中的总电阻增大，根据可知，电路中的电流减小即电流表的示数减小，定值电阻R两端的电压减小；在串联电路中，总电压等于各分电压之和，所以滑动变阻器两端的电压增大即电压表的示数增大。故选A。
28、B
【详解】家用电器的电压都是220V，则
A．电风扇的电功率：
P=UI=220V×2A=440W，
而电风扇的电功率是在100W左右，故A不符合题意；
B．电冰箱的电功率：
P=UI=220V×0.6A=132W，
与实际情况比较接近，故B符合题意。
C．电视机的电功率：
P=UI=220V×2A=440W，
而电视机的电功率应该是在200W左右，故C不符合题意；
D．台灯的电功率：
P=UI=220V×1A=220W，
而台灯的电功率应该在40W左右，故D不符合题意。
29、B
【详解】C．由于电流表的量程为0～0.6A，滑动变阻器R2允许通过的最大电流为0.5A，所以，电路中允许达到的最大电流不能超过0.5A，电源电压为6V，又因为电压表的量程为0～3V，P不能滑到左端（连入电阻不能为0），当电压表示数最大时，即UR=3V时，
，
即电路中的最大电流为0.3A，故C错误；
AD．由串联电路电压的规律，滑动变阻器两端的电压为：
，
由欧姆定律，滑动变阻器接入电路的最小电阻为：
，
故AD错误；
B．当滑片P在右端（电阻全部连入为20Ω ），此时电路中的电阻最大，电流最小，由电阻的串联和欧姆定律，则
，
由欧姆定律得电压表的最小示数：
，
故B正确。
30、A
【解析】由一年的气温变化曲线得出，实线所示的城市最高、最低气温差比虚线所示的城市的大；水的比热容比沙石大，在吸收或放出相同的热量时，温度变化值比较小，所以实线表示的是内陆城市的年气温变化曲线，虚线表示的是沿海城市的年气温变化曲线．
故选A．
二、填空题（每空1分，共10题，20分）
31、杠杆 变小
【详解】[1]AOB是以O点为支点的杠杆。
[2]当油量减少时，杠杆A端下降，B端上升，电路中电阻增大，电流减小，所以油量表示数变小。
32、电磁波 3×108
【详解】电磁波被广泛应用于信息的传递，手机就是依靠电磁波来传递信息的；
所以骑行共享单车前，需先用手机扫码将信息提供电磁波传递到共享平台；
电磁波的传播速度为3.0×108m/s．故共享平台再将解锁信息以3×108m/s的速度传递到该车．
【点睛】
体会电磁波被广泛应用于传递信息的特点，想想我们身边充满了各种电磁波，如；手机信号、广播电视信号、卫星通信等，电磁波的使用方便了人们的通信和信息的获取，要知道远距离的无线通信和真空中的通信都是使用的电磁波．
33、变大 变大 内
【详解】[1][2]在火箭加速升空过程中，中继星“鹊桥”的质量不变，速度变大，则动能变大；同时高度变大，重力势能变大；动能变大，重力势能变大，因机械能等于物体动能与势能的总和，所以其机械能变大．
[3]火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量，即可以释放出更多的内能，再转化为火箭的机械能．
34、3286.4 8800 600
【详解】[1]从电能表上可以看出电能表的示数为3286.4，最后一位是小数，单位是，故电能表的读数为3286.4；
[2]“20A”是指电能表的标定电流，“40A”是指电能表平时工作允许通过的最大电流，电路中接入的最大电功率
；
[3]电能表的转盘转32r时，电饭锅消耗的电能：
，
电饭锅的功率：
。
35、分子间存在引力 同种电荷相互排斥
【详解】(1)[1]组成物质的分子间存在相互作用的引力，两块表面干净的光滑铝块压紧后，它们会结合在一起，并能在下面吊起一个砝码，证明了物体的分子间有引力。
(2)[2]电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种电荷，即由于同种电荷相互排斥而张开。
36、横截面积 电阻
【详解】[1][2]在导线材料与长度一定的情况下，导线的横截面积越大，导线电阻越小，导线电阻变小，可以减少输电线上电能的损失，图示装置是它把四根导线固定在一起，四根导线并联，增大了导线的横截面积，从而使输电导线电阻变小，输电损失的电能减小。
37、1359.6
【详解】由图可得电能表的示数为。
38、正电 负电 正电
【详解】[1]丝绸摩擦过的玻璃棒带正电，玻璃棒靠近甲球时相互排斥，因为同种电荷相互排斥，所以甲球带正电；
[2]甲和乙靠近时相互吸引，又因为三个小球都带电，异种电荷相互吸引，所以乙球带负电；
[3]甲、丙靠近时相互排斥，因为同种电荷相互排斥，所以丙球带正电。
39、2：1 1：2
【详解】[1]由图象可知，当
U甲=U乙=2V
时，
I甲=0.2A，
I乙=0.1A，
两电阻的阻值分别为：
R甲==10Ω，
R乙==20Ω，
将甲和乙并联接在电路中时，因并联电路中各支路两端的电压相等，所以，通过它们的电流之比：
；
[2]将甲、乙两导体串联接在电路中，通过甲乙的电流相等，则甲、乙两个导体的实际电功率之比为
。
40、热传递 比热容 750 32﹪
【详解】[1]发动机的温度比较高而空气的温度比较低当它们互相接触时热量从发动机传递到风从而降低发动机的温度，这是通过热传递来改变发动机的温度；
[2]水的比热容比较大，相同质量的水和其他物质吸收相同的热量，水的温度升高比较小，所以水冷型发动机则是利用水的比热容较大的特性来工作的；
[3]四冲程柴油发动机完成一次循环曲轴转两周，对外做工一次，即每两周经历四冲程各一次，所以该发动机1min内经历压缩冲程次数为
[4]完全燃烧1kg柴油放出的热量为
该柴油机的效率为
三、实验题（每空1分，共2题，15分）
41、B、C A、B 示数变化 加热时间
【详解】（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择B、C两图进行实验；
为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断两种比热容的大小关系，应选择A、B两图进行实验；
（2）燃料完全燃烧放出的热量的多少，是通过温度计示数的变化来反应；
（3）比较两种液体的比热容，根据转换法可知通过比较加热时间比较吸热多少，加热时间相同，液体吸收热量相同．
42、升高的温度 水 大于 B
【详解】(1)[1]由表中数据可知，在实验过程中控制加热时间相同，通过比较升高的温度（或温度升高的多少等）来研究水和食用油吸热能力的差异。
(2)[2][3]分析实验数据可知，如果要使水和食用油的最后温度相同，就要给水加热更长的时间；因为选用相同的加热器加热，所以加热时间长的吸收的热量多，即水吸收的热量大于食用油吸收的热量。
(3)[4]对液体加热时，液体由于温度不同会导致液体的密度不同，则温度高的液体会向上流动，温度低的液体会向下流动，从而形成对流，所以应把电热管应放在液体底部位置，从而使液体均匀受热。
故选B。
四、计算题（每题10分，共2题，20分）
43、（1）6 V；（2）0.75W。
【详解】(1)由电路图知道，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，灯泡与滑动变阻器全部电阻并联，此时小灯泡恰好正常发光，说明电源电压U=UL =6V；
(2)因为灯泡L标有“6V，3W”字样，由知道，灯泡的电阻是：
，
当开关S1闭合、S2断开，滑片移到变阻器的最左端时，L和R串联，电路的电流是：
，
由知道，灯泡的功率是：
。
答：(1)电源电压是6V；
(2)当开关S1闭合、S2断开时，滑片移到变阻器的最左端，灯泡的功率是0.75W。
44、 (1)3cm；(2)3N；(3)1.3×103kg/m3 或 1.6×103kg/m3
【详解】(1)由题意可知，轻质杆被剪断前后水对容器底的压强减小了 300Pa；由可得：
(2)水面下降的体积为：
假设轻质杆被剪断前后，A球上浮，则A球露出水面的体积是：
A球排开的体积是：
当A球上浮，最终漂浮时，A球受到的重力等于浮力：
A球完全浸没在水中时，受到的浮力是：
A球完全浸没在水中时，受到竖直向上的浮力和竖直向下的重力、轻质杆的拉力，所以轻质杆被剪断前后，轻质杆的拉力差是：
假设轻质杆被剪断前后，B球上浮，则B球露出水面的体积是：
B球排开的体积是：
当B球上浮，最终漂浮时，B球受到的重力等于浮力：
B球完全浸没在水中时，受到的浮力是：
B球完全浸没在水中时，受到竖直向上的浮力和竖直向下的重力、轻质杆的拉力，所以轻质杆被剪断前后，轻质杆的拉力差是：
综合以上分析，可知轻质杆被剪断前后，轻质杆的拉力差是3N；
(3)假设上浮的小球是A球而且浸没在清水中时，此时水的体积是：
不考虑滑轮的摩擦及滑轮的重力，图中装清水时，弹簧测力计的示数：
容器对桌面的压力：
①
将容器中的水换为同体积的工业液体时，容器对桌面的压力：
②
由于换成同体积的工业液体后，容器对台秤的压强相对于清水中增加了600Pa，可知大于，则压力变化量是：
把①②代入，化简得：
由得，压力的变化量是：
可得：
解得：
假设上浮的小球是B球而且浸没在清水中时，此时水的体积是：
不考虑滑轮的摩擦及滑轮的重力，图中装清水时，弹簧测力计的示数：
容器对桌面的压力：
③
将容器中的水换为同体积的工业液体时，容器对桌面的压力：
④
由于换成同体积的工业液体后，容器对台秤的压强相对于清水中增加了600Pa，可知大于，则压力变化量是：
把③④代入，化简得：
由得，压力的变化量是：
可得：
解得：
答：(1)轻质杆被剪断前后水面的高度差是3cm；
(2)被剪断前后轻质杆的拉力差；
(3)工业液体的密度是或；
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
80
16
7
42
食用油
80
16
7
70
相关试卷
2023-2024学年广东省潮阳区华侨中学物理九年级第一学期期末综合测试试题含答案： 这是一份2023-2024学年广东省潮阳区华侨中学物理九年级第一学期期末综合测试试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
2023-2024学年广东省中学山大附属中学物理九年级第一学期期末综合测试模拟试题含答案： 这是一份2023-2024学年广东省中学山大附属中学物理九年级第一学期期末综合测试模拟试题含答案，共12页。试卷主要包含了下列说法正确的是，以下研究方法相同的是等内容，欢迎下载使用。
2023-2024学年广东省华南师范大第二附属中学物理九年级第一学期期末综合测试模拟试题含答案： 这是一份2023-2024学年广东省华南师范大第二附属中学物理九年级第一学期期末综合测试模拟试题含答案，共8页。试卷主要包含了下列利用电流热效应工作的用电器，一年四季，水给人们带来千般美景等内容，欢迎下载使用。
