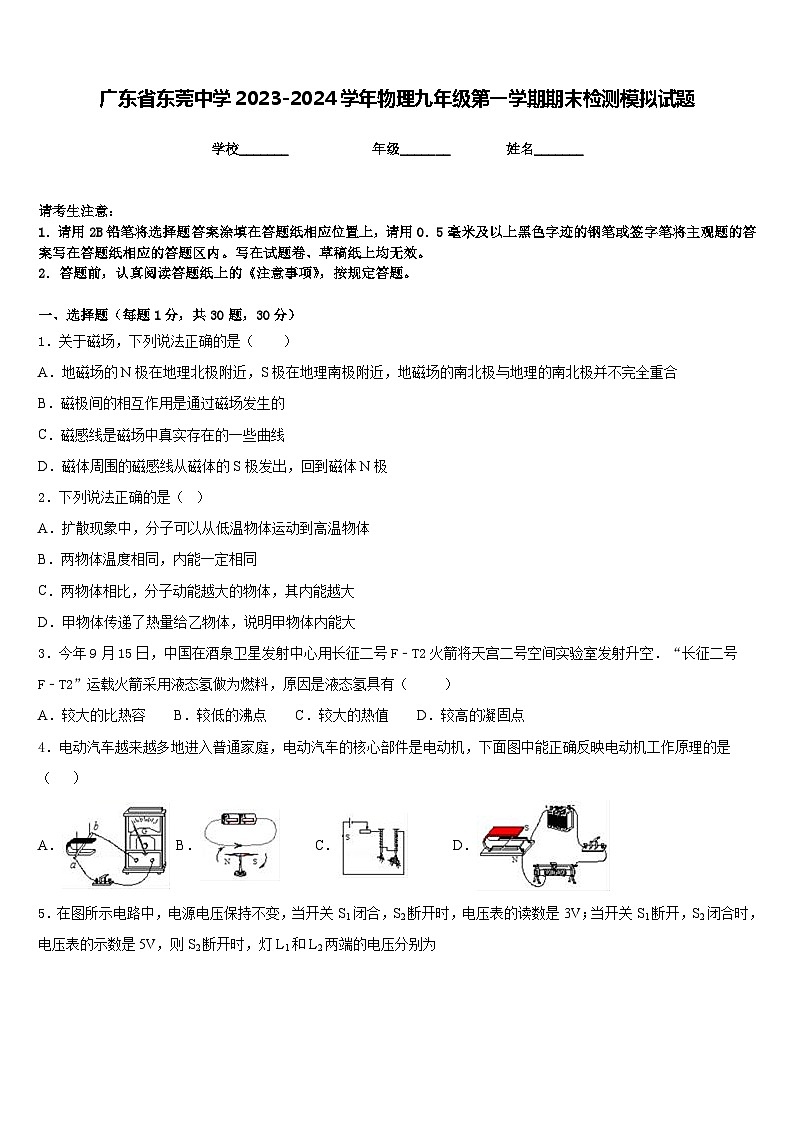

广东省东莞中学2023-2024学年物理九年级第一学期期末检测模拟试题含答案
展开
这是一份广东省东莞中学2023-2024学年物理九年级第一学期期末检测模拟试题含答案，共9页。试卷主要包含了以下温度中，最接近25℃的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．关于磁场，下列说法正确的是（ ）
A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合
B．磁极间的相互作用是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体周围的磁感线从磁体的S极发出，回到磁体N极
2．下列说法正确的是（ ）
A．扩散现象中，分子可以从低温物体运动到高温物体
B．两物体温度相同，内能一定相同
C．两物体相比，分子动能越大的物体，其内能越大
D．甲物体传递了热量给乙物体，说明甲物体内能大
3．今年9月15日，中国在酒泉卫星发射中心用长征二号F﹣T2火箭将天宫二号空间实验室发射升空．“长征二号F﹣T2”运载火箭采用液态氢做为燃料，原因是液态氢具有（ ）
A．较大的比热容 B．较低的沸点 C．较大的热值 D．较高的凝固点
4．电动汽车越来越多地进入普通家庭，电动汽车的核心部件是电动机，下面图中能正确反映电动机工作原理的是（ ）
A．B．C．D．

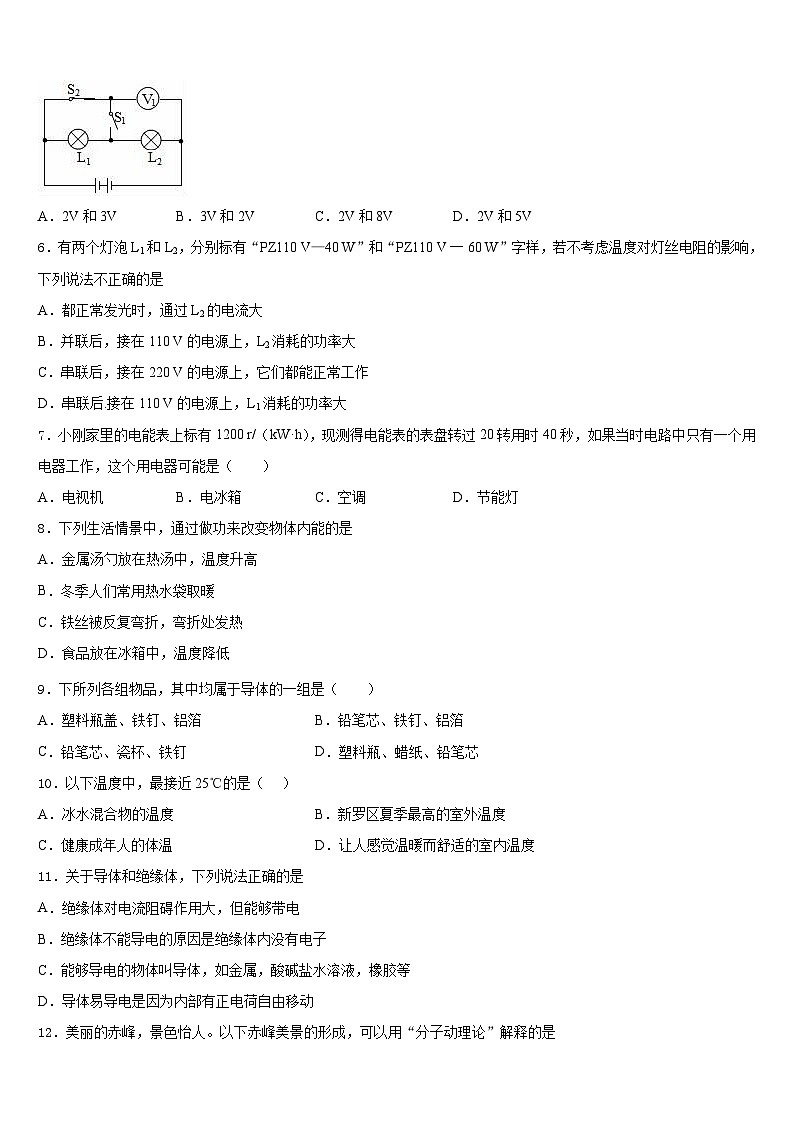

5．在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为
A．2V和3VB．3V和2VC．2V和8VD．2V和5V
6．有两个灯泡L1和L2，分别标有“PZ110 V—40 W”和“PZ110 V一60 W”字样，若不考虑温度对灯丝电阻的影响，下列说法不正确的是
A．都正常发光时，通过L2的电流大
B．并联后，接在110 V的电源上，L2消耗的功率大
C．串联后，接在220 V的电源上，它们都能正常工作
D．串联后.接在110 V的电源上，L1消耗的功率大
7．小刚家里的电能表上标有1200 r/（kW·h），现测得电能表的表盘转过20转用时40秒，如果当时电路中只有一个用电器工作，这个用电器可能是（ ）
A．电视机B．电冰箱C．空调D．节能灯
8．下列生活情景中，通过做功来改变物体内能的是
A．金属汤勺放在热汤中，温度升高
B．冬季人们常用热水袋取暖
C．铁丝被反复弯折，弯折处发热
D．食品放在冰箱中，温度降低
9．下所列各组物品，其中均属于导体的一组是（ ）
A．塑料瓶盖、铁钉、铝箔B．铅笔芯、铁钉、铝箔
C．铅笔芯、瓷杯、铁钉D．塑料瓶、蜡纸、铅笔芯
10．以下温度中，最接近25℃的是（ ）
A．冰水混合物的温度B．新罗区夏季最高的室外温度
C．健康成年人的体温D．让人感觉温暖而舒适的室内温度
11．关于导体和绝缘体，下列说法正确的是
A．绝缘体对电流阻碍作用大，但能够带电
B．绝缘体不能导电的原因是绝缘体内没有电子
C．能够导电的物体叫导体，如金属，酸碱盐水溶液，橡胶等
D．导体易导电是因为内部有正电荷自由移动

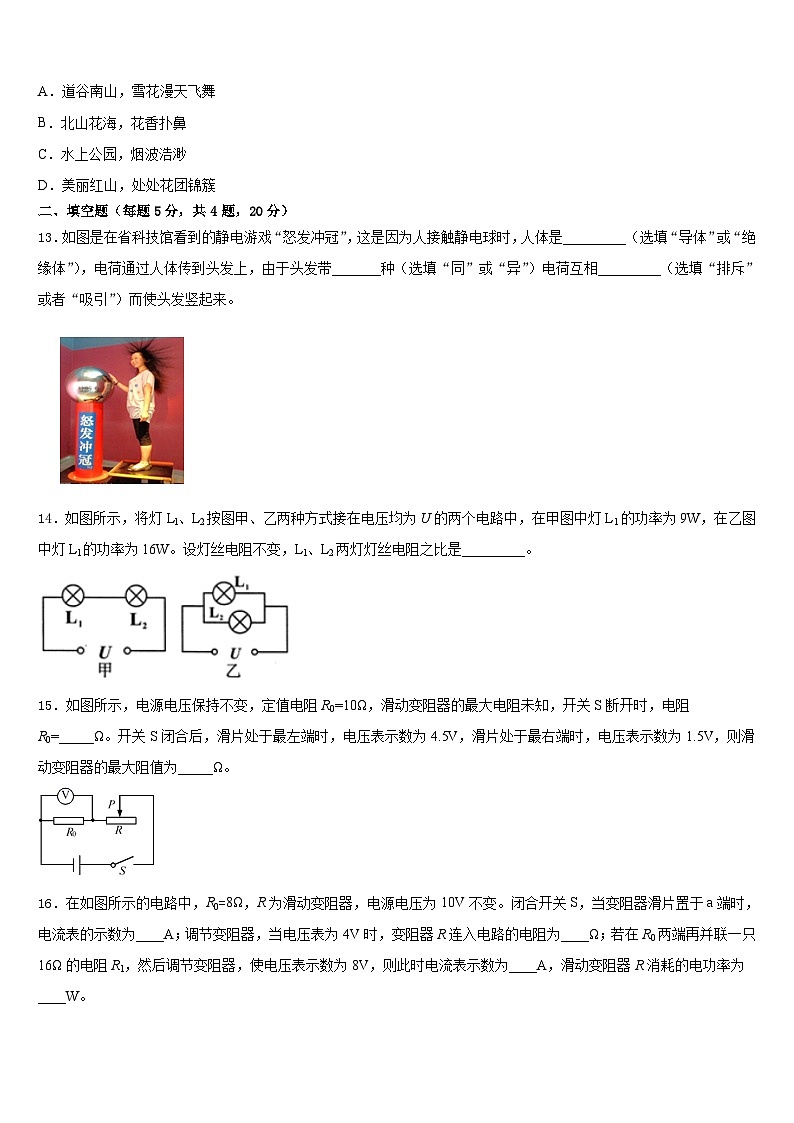

12．美丽的赤峰，景色怡人。以下赤峰美景的形成，可以用“分子动理论”解释的是
A．道谷南山，雪花漫天飞舞
B．北山花海，花香扑鼻
C．水上公园，烟波浩渺
D．美丽红山，处处花团锦簇
二、填空题（每题5分，共4题，20分）
13．如图是在省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是_________（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发带_______种（选填“同”或“异”）电荷互相_________（选填“排斥”或者“吸引”）而使头发竖起来。
14．如图所示，将灯Ll、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为9W，在乙图中灯Ll的功率为16W。设灯丝电阻不变，Ll、L2两灯灯丝电阻之比是_________。
15．如图所示，电源电压保持不变，定值电阻R0=10Ω，滑动变阻器的最大电阻未知，开关S断开时，电阻R0=_____Ω。开关S闭合后，滑片处于最左端时，电压表示数为4.5V，滑片处于最右端时，电压表示数为1.5V，则滑动变阻器的最大阻值为_____Ω。
16．在如图所示的电路中，R0=8Ω，R为滑动变阻器，电源电压为10V不变。闭合开关S，当变阻器滑片置于a端时，电流表的示数为____A；调节变阻器，当电压表为4V时，变阻器R连入电路的电阻为____Ω；若在R0两端再并联一只16Ω的电阻R1，然后调节变阻器，使电压表示数为8V，则此时电流表示数为____A，滑动变阻器R消耗的电功率为____W。
三、实验题（共12分）
17．（4分）如图所示是小松探究“通过导体的电流与导体两端的电压的关系”实验电路。他的主要实验步骤如下：
①将电流表和电压表调零，根据电路图连接电路；
②闭合开关，调节滑动变阻器滑片P的位置，读出电流表、电压表的示数U、I，并记录U、I；
③改变滑动变阻器滑片P的位置，读出电流表、电压表的示数U、I，并记录U、I；
④仿照步骤③，重复4次并记录电流表、电压表的示数U、I。
请完成下列问题：
（1）画出本次实验的电路图；________
（2）画出本次实验的记录表格；________
（3）正确连接电路后，闭合开关S，发现无论怎样调节滑动变阻器，电流表指针几乎不动，电压表指针有明显偏转，请你判断电路中出现的故障原因是什么。________
18．（4分）小明家里新购置了一只热水壶如图甲所示，可以烧开冷水并将其保温，其铭牌如下表所示。图乙是热水壶的电路图，S是用感温材料制造的温控开关，R2是供加热的电阻。分析电路图乙可知：
（1）当S接通时，饮水机处于______（选填“加热”或“保温”下同）状态，当S断开时处于______状态；
（2）正常工作时该饮水机将热水罐中0.5kg，35℃的温水加热到95℃，用时5min。用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率_____；[c水=4.2×103J/（kg⋅℃）]
（3）如果要使饮水机在保温状态时的加热功率是加热状态时的一半，则电阻R1与R2的比值是______。
19．（4分）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
(1)请你用笔画线代替导线，将如图甲中的实物电路连接完整．
（______）
(2)闭合开关前，如图甲中滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
(3)小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为_______V，若他想测量小灯泡的额定功率，应将如图甲中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．
(4)小科同学正确连接电路后进行实验，测量小灯泡的额定功率，并记录实验数据．当他断开开关时，才发现电压表如图丙所示，他测得小灯泡的额定功率将__________（选填“大于”、“小于”或“等于”）正确值．
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丁所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是________W．
(6)小华连好上述电路后，闭合开关，小灯泡不亮，电压表有示数，电流表无示数，则电路的故障为_____．
四、作图题（共16分）
20．（8分）如图所示，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求。
（___________）
21．（8分）如图所示为测量小灯泡电阻实验电路图，请在圆圈中填入合适的电表符号，并在虚线框画出滑动变阻器，使滑片向左移动，灯泡变亮。
（____）
五、计算题（共22分）
22．（10分）（2016·江西卷）如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观.小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示.求：
（1）此时足浴器的工作电流.（计算结果保留一位小数）
（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量.
（3）上述加热过程耗时16min，该足浴器的热电效率
23．（12分）小黄家中新购置了一台挂式电热水器，他查看了电热水器说明书后，将电热水器内部电路结构简化成如图所示电路图，该热水器设有高，中，低三档，电热丝R1=50Ω，电热丝R2=220Ω，电热转化效率为84%，水的比热容为4.2×103J/（kg•℃），求：
（1）高温档的加热功率
（2）用低温档将22kg水从20℃加热到60℃需要的时间
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、C
4、D
5、A
6、C
7、C
8、C
9、B
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、导体 同 排斥
14、3:1
15、10 20
16、1.25 12 1.5 3
三、实验题（共12分）
17、
定值电阻断路
18、加热 保温 84%
19、 A 2.2 B 小于 0.5 小灯泡断路
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（2）2.3A；（2）3.2×205J；（3）4.5%
23、（1）1188W；（2）2×104s。
额定频率
50Hz
环境温度
10℃～38℃
加热功率
500W
环境湿度
≤90%
额定电压
220V
制热水能力
≥90℃5L/h
次数
1
2
3
4
U/V
I/A
