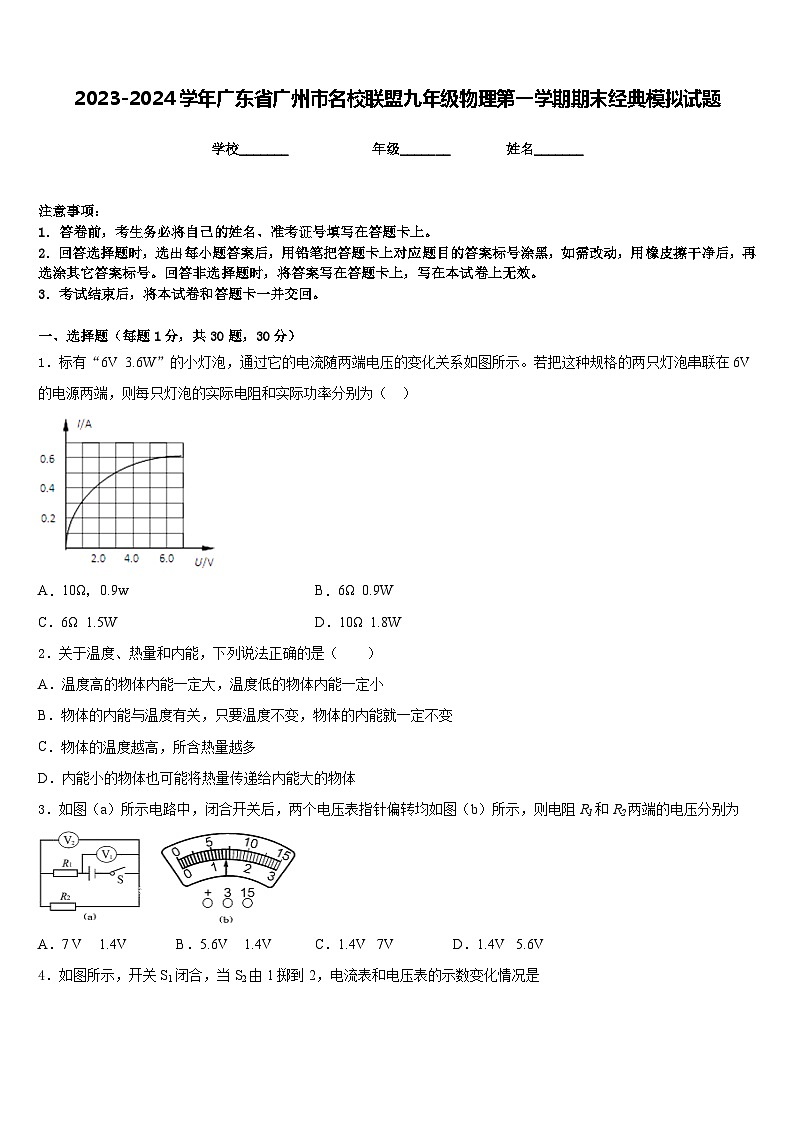

2023-2024学年广东省广州市名校联盟九年级物理第一学期期末经典模拟试题含答案

这是一份2023-2024学年广东省广州市名校联盟九年级物理第一学期期末经典模拟试题含答案，共9页。试卷主要包含了两根导线的电阻之比是3等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（ ）
A．10Ω，0.9wB．6Ω 0.9W
C．6Ω 1.5W D．10Ω 1.8W
2．关于温度、热量和内能，下列说法正确的是（ ）
A．温度高的物体内能一定大，温度低的物体内能一定小
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．物体的温度越高，所含热量越多
D．内能小的物体也可能将热量传递给内能大的物体
3．如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4VB．5.6V 1.4VC．1.4V 7VD．1.4V 5.6V
4．如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变
D．电流表示数不变，电压表示数变小
5．三峡工程举世嘱目，其水电站的年设计发电量在8亿千瓦时以上，“千瓦时”是下列哪一个物理量的单位（ ）
A．时间B．电流C．电功D．电功率
6．关于温度、热量和内能,下列说法中不正确的是（ ）
A．0℃的冰块内能一定不为零
B．物体温度升高，内能一定增加
C．热量总是从内能大的物体向内能小的物体传递
D．温度高的物体，内能不一定大
7．如图是某物质的温度随时间变化的图象，下列从图象中获得的信息，正确的是（ ）
A．这是物质的凝固过程
B．物质在B点时是固态
C．物质在AB段内能不变
D．物质OA段的比热容比CD段小
8．下列有关电流形成的说法中正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．电路中有持续电流时就一定有电源
C．正、负电荷同时向相反方向定向移动不能形成电流
D．金属导体中,自由电子定向运动的方向,就是电流的方向

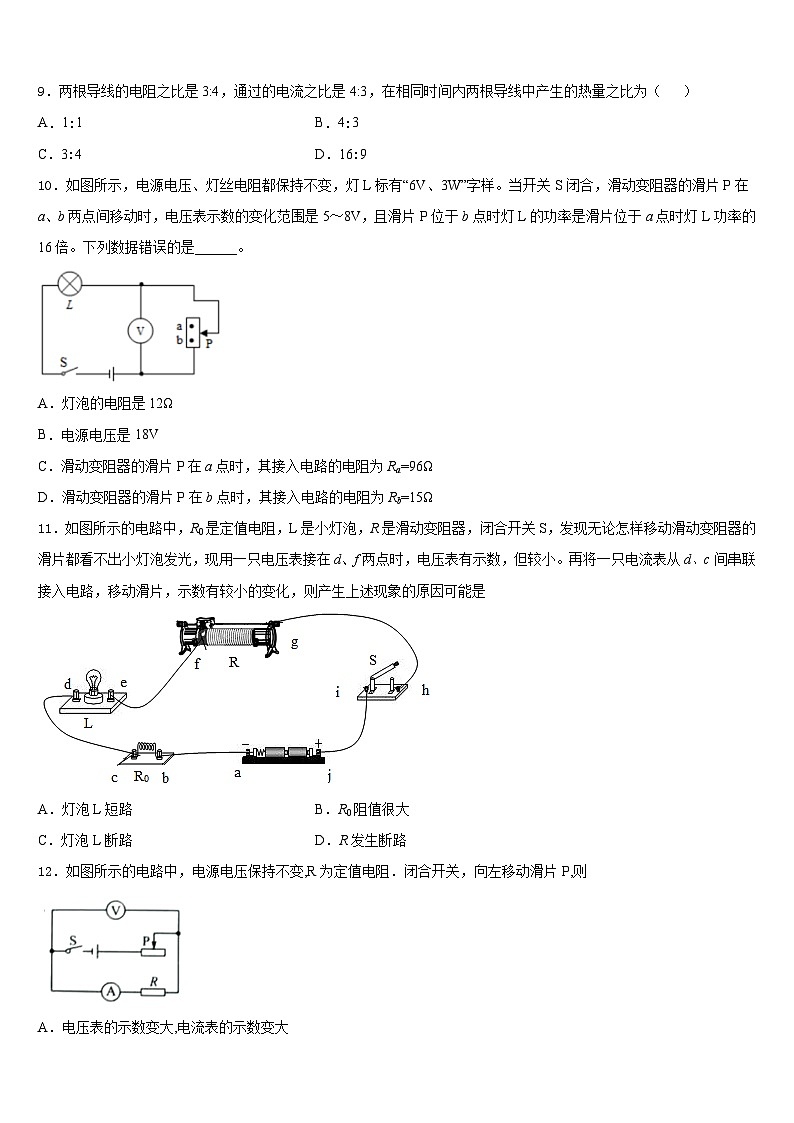

9．两根导线的电阻之比是3:4，通过的电流之比是4:3，在相同时间内两根导线中产生的热量之比为（ ）
A．1:1B．4:3
C．3:4D．16:9
10．如图所示，电源电压、灯丝电阻都保持不变，灯L标有“6V、3W”字样。当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5～8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍。下列数据错误的是______。
A．灯泡的电阻是12Ω
B．电源电压是18V
C．滑动变阻器的滑片P在a点时，其接入电路的电阻为Ra=96Ω
D．滑动变阻器的滑片P在b点时，其接入电路的电阻为Rb=15Ω
11．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片都看不出小灯泡发光，现用一只电压表接在d、f两点时，电压表有示数，但较小。再将一只电流表从d、c间串联接入电路，移动滑片，示数有较小的变化，则产生上述现象的原因可能是
A．灯泡L短路B．R0阻值很大
C．灯泡L断路D．R发生断路
12．如图所示的电路中，电源电压保持不变,R为定值电阻．闭合开关，向左移动滑片P,则
A．电压表的示数变大,电流表的示数变大
B．电压表的示数变大,电流表的示数变小
C．电压表的示数不变,电流表的示数变大
D．电压表的示数变小,电流表的示数变大
二、填空题（每题5分，共4题，20分）
13．沙漠地区有“早穿皮袄午穿纱”的气候特征，造成这种气候的主要原因是沙石的比热容较_____（填“大”或“小”）；在寒冷的冬天，人们双手搓几下就感到暖和，这是通过______（填“做功”或“热传递”）的方式使手的内能增加。
14．如图甲所示是某款强光手电筒中的可充电池，上面标有“4822 mA·h 1．7 V”，它充满电后，储存的电能大约是__W·h。若充满电的电池给手电筒灯泡供电电流是2．2 A，则灯泡最长工作时间是__h。如图乙所示，在铝箔条上的A、B、C三处剪出了宽度相同的缺口。将铝箔条的两端连到电池的两极上，由于铝箔电阻很小，会造成电池__，铝箔条上会产生大量的热，缺口__(填“A”“B”或“C”)处发热功率最大，最容易烧断。
15．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
16．如图是测定小灯泡电功率的实验电路．闭合开关S,使滑片P向左不断移动,则电流表的示数____(选填“增大”“不变”或“减小”),小灯泡消耗的电功率____(选填“增大”“不变”或“减小”)．
三、实验题（共12分）
17．（4分）小明利用如下电路图探究电流和电阻的关系．实验器材有：学生电源、滑动变阻器、电压表、电流表、开关、不同阻值的定值电阻若干，导线若干．
（1）连接电路时，开关应该_____；滑片P应置于_____端．
（2）闭合开关后无论怎么移动滑动变阻器，电流表无示数，电压表有较大示数．经检查，发现是某根导线出现了断路，出现故障的导线是_____．（填写导线的序号）
（3）实验结束后，小明绘制的图象如图乙所示，阴影部分的面积表示的物理量是_____．在分析交流环节，小明发现邻组在相同坐标系中画出的图象如图丙所示，你认为这两组图象不同的原因是：_____．
18．（4分）将装有热奶的奶瓶放入水中冷却，如图甲所示：根据测得的数据，作出热奶和水的温度随时间的变化图象，如图乙所示(不计热量损失)。根据图象回答下列问题：
（1）表示热奶的温度随时间变化的曲线是图乙中的________。（填“A”或“B”）
（2）水的初温是________℃；末温是________℃。
（3）热奶和水会发生热传递，是因为它们具有不同的__________。
（4）若牛奶和水的质量相等，根据图乙中A、B图象__________（填“能”或“不能”）得出：水的比热容比牛奶的比热容大，原因是__________________。
19．（4分）在探究“串联电路电压的规律”实验中
（1）按如图1所示的电路图连接电路，小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时没有将__________.
（2）下面是实验中出现的故障，请你找出故康原因:
①闭合开关，发现电压表示数为零. L1不发光，L2发光，则故障可能是:_______________________
②闭合开关，发现电压表有示数. L1和L2都不发光，则故障可能是:__________________________
（3）如果甲、乙两组的同学在实验过程中分别发现电压表出现了如图2所示的现象，请你分析他们在实验时出现问题的原因
甲组:___________________ 乙组:___________________
（4）要用电压表测灯L2两端的电压，连接电路如图3甲所示。图中只有一根导线连错了，请你在连错的导线上划“×"，并用笔画线表示导线将电路连接正确。
（__________）
（5）改正电路后，闭合开关。如图3乙所示，电压表的示数为_____ V; 若电源电压为3V，则灯L1两端的电压是_______V
（6）要使实验结论更具普遍性，同学们讨论了以下三种方案:
方案甲：反复断开、闭合开关，测出各电压值；
方案乙：更换不同规格的灯泡，测出各电压值；
方案丙：增加电池节数，测出各电压值．
以上三种方案，你认为不可行的是___________．
四、作图题（共16分）
20．（8分）如图所示．闭合开关，条形磁铁静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈．
（_______）
21．（8分）如图所示，根据入射光线画出反射光线，并标出反射角的度数．
（______）
五、计算题（共22分）
22．（10分）在如图所示的电路中，标着“”的小灯泡，灯泡的电阻不随温度的变化。电源电压U＝3V，R＝5Ω．求：
（1）只闭合开关S1时，电流表A的示数是多少？
（2）当开关S1和S2同时闭合后，电流表A的示数又是多少？
（3）当开关S1和S2同时闭合后，小灯泡的实际电功率是多少？
23．（12分）如图所示，是一款无人驾驶汽车原型图，汽车自动驾驶时用激光测距器来了解周围的交通状况，使用我国自主研发的北斗卫星导航系统进行定位和导航，该款车以某速度在一段平直的公路上匀速行驶了一段距离时，消耗汽油2kg，汽油机的效率为30%,在这段行驶过程中（已知：汽油的热值为4.5×107J/kg，c水=4.2×103J/(kg·℃)）。求
（1）汽油完全燃烧放出的热量是多少J?
（2）假设该汽车在这次行驶过程中，发动机排出的废气带走的能量占汽油完全燃烧放出热量的42%,若这些废气带走的能量全部被质量200kg的水吸收，水的温度升高多少℃？(水未沸腾)
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、B
5、C
6、C
7、D
8、B
9、B
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、小 做功
14、17.76 24 短路 A
15、火线 ab之间断路
16、增大 增大
三、实验题（共12分）
17、断开 左 ② 电压 这两个小组所控制的定值电阻两端电压不同
18、A 20 40 温度 能 因为牛奶放出的热量与水吸收的热量相同，二者质量相同，水的温度变化量小于牛奶的温度变化量，所以水的比热容大。
19、开关断开 L1被短路 L1断路 量程选择过大 电压表正负极接线柱接反 1.2 1.8 方案甲
四、作图题（共16分）
20、
21、见解析所示
五、计算题（共22分）
22、（1）0.6A（2）0.9A（3）0.9W
23、 (1)；(2)45℃
