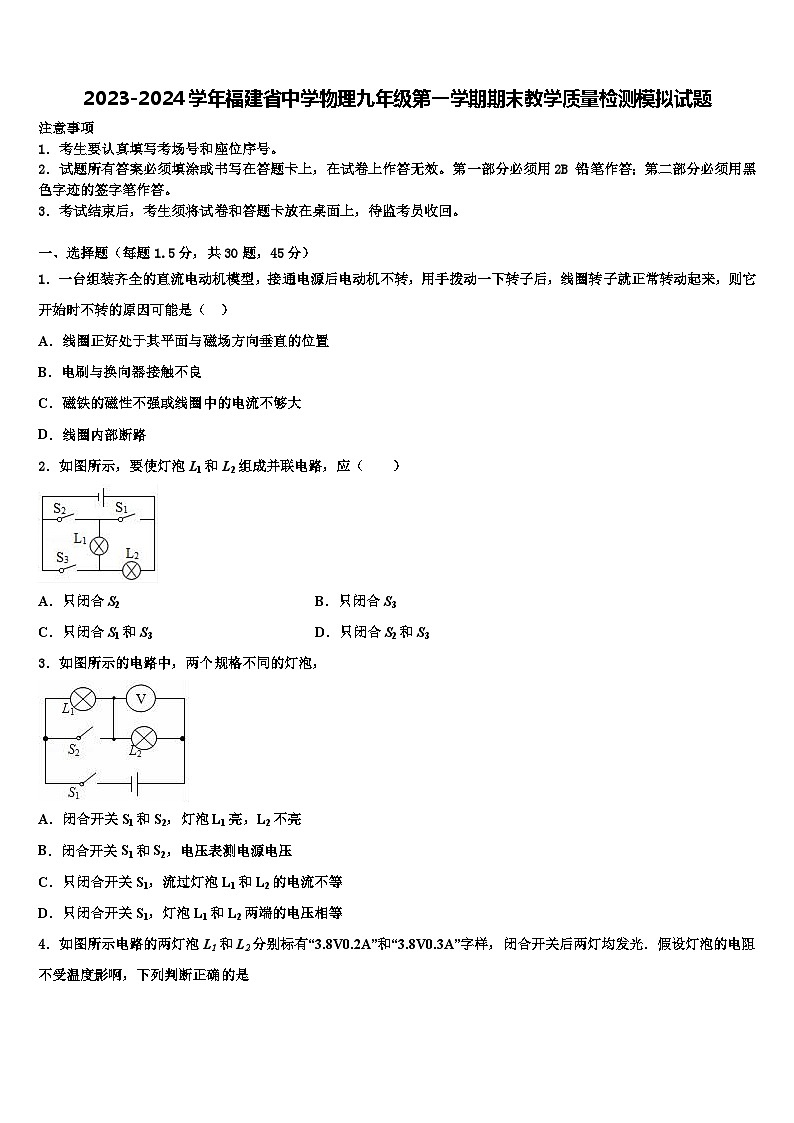

    2023-2024学年福建省中学物理九年级第一学期期末教学质量检测模拟试题01

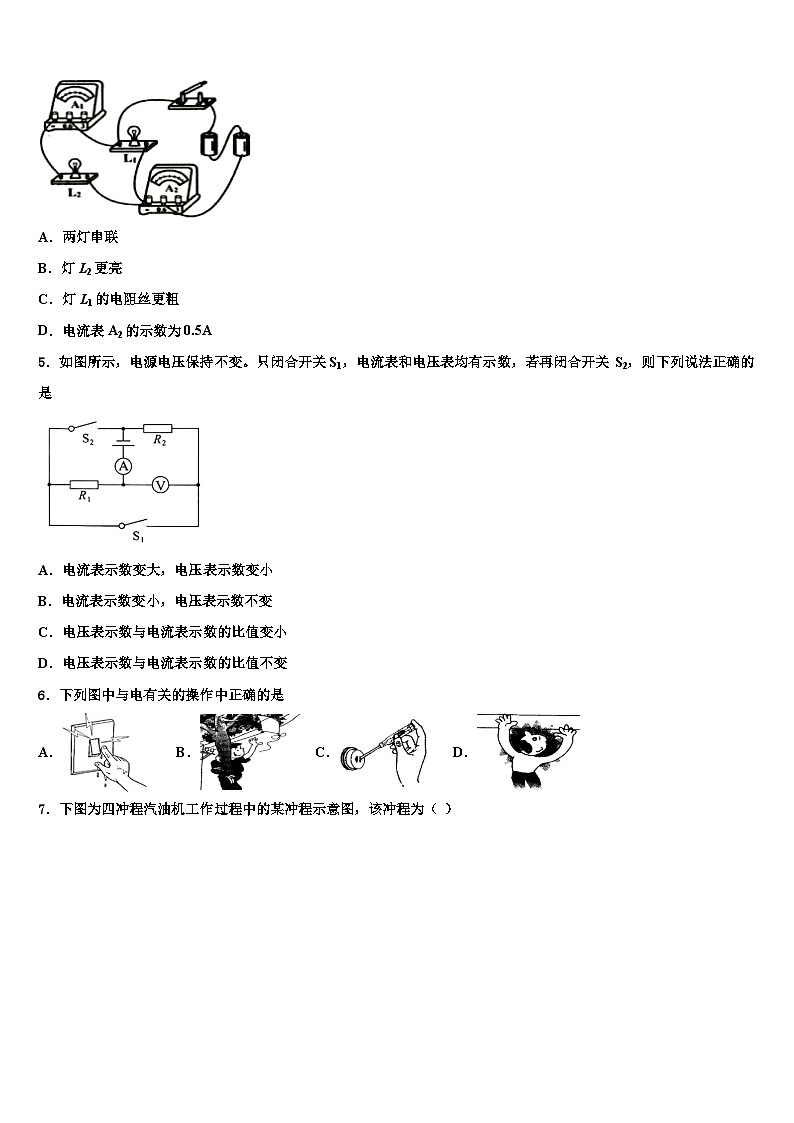

    2023-2024学年福建省中学物理九年级第一学期期末教学质量检测模拟试题02

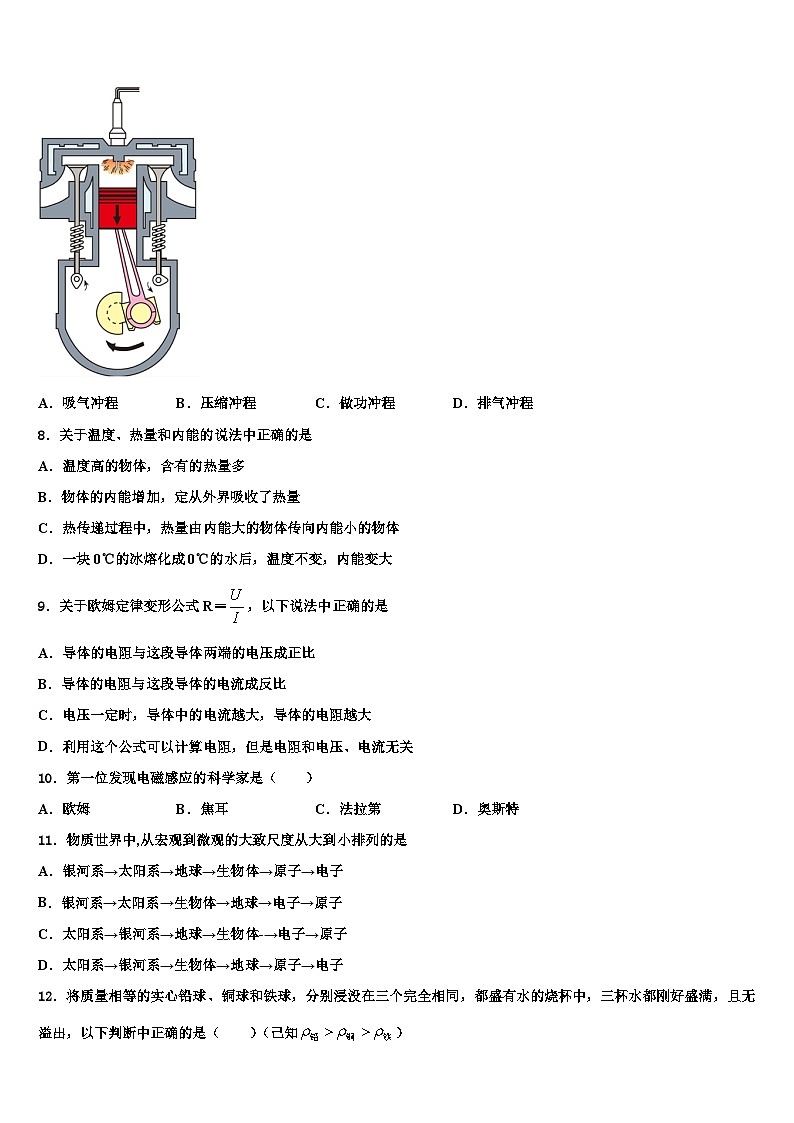

    2023-2024学年福建省中学物理九年级第一学期期末教学质量检测模拟试题03
    还剩20页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2023-2024学年福建省中学物理九年级第一学期期末教学质量检测模拟试题

    展开
    这是一份2023-2024学年福建省中学物理九年级第一学期期末教学质量检测模拟试题,共23页。试卷主要包含了考生要认真填写考场号和座位序号,如图所示,电源电压保持不变,第一位发现电磁感应的科学家是等内容,欢迎下载使用。

    1.考生要认真填写考场号和座位序号。
    2.试题所有答案必须填涂或书写在答题卡上,在试卷上作答无效。第一部分必须用2B 铅笔作答;第二部分必须用黑色字迹的签字笔作答。
    3.考试结束后,考生须将试卷和答题卡放在桌面上,待监考员收回。
    一、选择题(每题1.5分,共30题,45分)
    1.一台组装齐全的直流电动机模型,接通电源后电动机不转,用手拨动一下转子后,线圈转子就正常转动起来,则它开始时不转的原因可能是( )
    A.线圈正好处于其平面与磁场方向垂直的位置
    B.电刷与换向器接触不良
    C.磁铁的磁性不强或线圈中的电流不够大
    D.线圈内部断路
    2.如图所示,要使灯泡L1和L2组成并联电路,应( )
    A.只闭合S2B.只闭合S3
    C.只闭合S1和S3D.只闭合S2和S3
    3.如图所示的电路中,两个规格不同的灯泡,
    A.闭合开关S1和S2,灯泡L1亮,L2不亮
    B.闭合开关S1和S2,电压表测电源电压
    C.只闭合开关S1,流过灯泡L1和L2的电流不等
    D.只闭合开关S1,灯泡L1和L2两端的电压相等
    4.如图所示电路的两灯泡L1和L2分别标有“”和“”字样,闭合开关后两灯均发光.假设灯泡的电阻不受温度影啊,下列判断正确的是
    A.两灯串联
    B.灯L2更亮
    C.灯L1的电阻丝更粗
    D.电流表A2的示数为0.5A
    5.如图所示,电源电压保持不变。只闭合开关S1,电流表和电压表均有示数,若再闭合开关 S2,则下列说法正确的是
    A.电流表示数变大,电压表示数变小
    B.电流表示数变小,电压表示数不变
    C.电压表示数与电流表示数的比值变小
    D.电压表示数与电流表示数的比值不变
    6.下列图中与电有关的操作中正确的是
    A.B.C.D.
    7.下图为四冲程汽油机工作过程中的某冲程示意图,该冲程为( )
    A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程
    8.关于温度、热量和内能的说法中正确的是
    A.温度高的物体,含有的热量多
    B.物体的内能增加,定从外界吸收了热量
    C.热传递过程中,热量由内能大的物体传向内能小的物体
    D.一块0℃的冰熔化成0℃的水后,温度不变,内能变大
    9.关于欧姆定律变形公式R=,以下说法中正确的是
    A.导体的电阻与这段导体两端的电压成正比
    B.导体的电阻与这段导体的电流成反比
    C.电压一定时,导体中的电流越大,导体的电阻越大
    D.利用这个公式可以计算电阻,但是电阻和电压、电流无关
    10.第一位发现电磁感应的科学家是( )
    A.欧姆B.焦耳C.法拉第D.奥斯特
    11.物质世界中,从宏观到微观的大致尺度从大到小排列的是
    A.银河系→太阳系→地球→生物体→原子→电子
    B.银河系→太阳系→生物体→地球→电子→原子
    C.太阳系→银河系→地球→生物体-→电子→原子
    D.太阳系→银河系→生物体→地球→原子→电子
    12.将质量相等的实心铅球、铜球和铁球,分别浸没在三个完全相同,都盛有水的烧杯中,三杯水都刚好盛满,且无溢出,以下判断中正确的是( )(己知)
    A.放铅球的杯中盛水较多
    B.放铜球的杯中盛水较多
    C.放铁球的杯中盛水较多
    D.三个杯中盛的水一样多
    13.小林做作业时,电灯突然变暗,其原因可能是
    A.电灯的实际电压变大B.电灯的额定电压变小
    C.电灯的实际功率变小D.电灯的额定功率变小
    14.把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上(如图所示),小灯泡恰能正常工作.该电路工作10s定值电阻产生的热量是
    A.60JB.36JC.30JD.6J
    15.如图为一种温度自动报警器的原理图,在水银温度计的顶端封入一段金属丝,以下说法正确的是( )
    A.温度升高至74℃时,L1亮灯报警
    B.温度升高至74℃时,L2亮灯报警
    C.温度升高至78℃时,L1亮灯报警
    D.温度升高至78℃时,L2亮灯报警
    16.甲醛对人体的危害非常严重,因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备,原理如图甲所示。电源电压恒为3V,R0为10Ω的定值电阻,R为可以感知甲醛污染指数的可变电阻,污染指数在50以下为轻度污染,50~100间为中度污染,100以上为重度污染。以下分析正确的是( )
    A.污染指数越大,电压表示数越小
    B.污染指数越小,电路中消耗的总功率越大
    C.电压表示数为1V时,属于重度污染
    D.污染指数为50时,电压表示数为2.5V
    17.用塑料梳子梳头发时,头发容易被梳子“粘”起,下列现象中“粘”的原因与其相同的是( )
    A.两个铅柱底面削平挤压后能“粘”在一起
    B.在干燥的天气里,化纤布料的衣服容易“粘”在身上
    C.电视里讲解棋类比赛时,棋子可以“粘”在竖直悬挂的棋盘上
    D.用硬纸片盖住装满水的玻璃杯,倒置后,纸片“粘”在杯口上
    18.关于电流与电压,下列说法中正确的是
    A.规定正电荷移动的方向为电流方向
    B.电路中有电流,一定有电压
    C.只要电路闭合,即使电路中没有电源,电路中也一定有电流
    D.只要电路中有电源,即使电路断开,电路中也一定有电流
    19.一个标有“220 V 250W”的浴霸灯,当通过它的电流为1A时,实际功率与额定功率的大小关系是
    A.等于额定功率B.大于额定功率
    C.小于额定功率D.条件不足,无法比较
    20.下面四幅电路图中,电流表或电压表使用正确的是( )
    A.B.C.D.
    21.如图所示,甲是某同学探究电流与电压关系的电路图,开关S闭合后,将滑动变阻器的滑片P从a端移至b端,电流表和电压表的示数变化关系如图乙,则由图可知( )
    A.R0的电阻值是10ΩB.电源电压为2.5V
    C.滑动变阻器R的最大阻值是20ΩD.通过R0的电流与R0两端的电压成正比
    22.2018年11月19日2时7分,我国在西昌卫星发射中心用长征三号乙运载火箭(及远征一号上面级),以“一箭双星”方式成功发射第四十二、四十三颗北斗导航卫星,这两颗卫星属于中圆地球轨道卫星,是我国北斗三号系统第十八、十九颗组网卫星.北斗导航卫星(如图所示)传递信息是利用
    A.超声波B.次声波C.激光D.电磁波
    23.下列估测值最接近实际的是( )
    A.电冰箱的额定电流约5AB.一支粉笔的长度约为40cm
    C.正常人的体温38℃D.一个鸡蛋的质量约为50g
    24.在如图所示电路中,电源电压保持不变。先闭合开关S,再闭合开关S1,下列说法正确的是( )
    A.电流表A1示数不变,电流表A示数变大
    B.电流表A1示数变小,电流表A示数也变小
    C.电流表A1示数变大,电流表A示数也变大
    D.电流表A1示数不变,电流表A示数变小
    25.如图所示,手机充电时把充电器接入电源后,USB接口处的电压是
    A.低于36 VB.36 V~220 V
    C.等于220 VD.高于220 V
    26.如图所示的电路,电源电压均不变,R0为定值电阻,R为最大阻值已知的滑动变阻器,利用下列电路图能够测出待测电阻Rx阻值的是
    A.B.
    C.D.
    27.下列现象中,通过做功改变物体内能的是( )
    A.石头被太阳晒热
    B.用锤子敲打钢板,锤子和钢板都会变热
    C.冬天,暖气使房间变暖
    D.用热水袋暖手
    28.关于电阻,下列说法中正确的是
    A.导体的长度越长,电阻越大B.导体中的电流越小,电阻越大
    C.导体不接入电路中时,电阻为零D.电阻是导体的一种属性,与电压、电流大小无关
    29.下列关于“热机”的说法中,正确的是
    A.通过技术改进,热机效率可达100%
    B.做功冲程将机械能转化为内能
    C.热机常用水做冷却剂,是因为水的沸点高
    D.火箭发动机属于热机
    30.两定值电阻甲、乙中的电流与电压关系如图所示,现在将甲和乙串联后接在电压为3V的电源两端,下列分析正确的是
    A.甲的电阻值大于乙的电阻值
    B.甲的电压小于乙的电压
    C.甲的电压大于乙的电压
    D.甲的电流大于乙的电流
    二、填空题(每空1分,共10题,20分)
    31.现设计一个既能吹冷风、又能吹热风的电吹风,应该在图所示简化电路图的虚线框中放置电动机或发热电阻丝.要达到断开S1、闭合S2时吹冷风,闭合S1、S2时吹热风的目的,则应当将__________放置在甲处,将__________放置在乙处.(两空均选填“电动机”或“电阻丝”)
    32.图中电阻箱的读数是_____Ω。
    33.按要求完成填空:

    (1)如图﹣1,探究的是小球的动能与_____的关系实验。
    (2)如图﹣2,将V字型的铝箔条水平架在针的顶端制成一个验电器,当带电的塑料棒靠近铝箔条的一端时,铝箔条会偏转是由于_____。
    (3)如图﹣3,电阻箱的读数为_____Ω。
    (4)如图﹣4,该实验证明电磁波存在的现象是_____。
    34.如图所示,两个容积相同的保温杯,同时装满温度相同的热水,过了一会儿,甲杯的外壁比乙杯热,由此可判断_____杯保温性能好,杯壁变热是通过_______方式改变了它的内能.
    35.汽油机一个工作循环的四个冲程按顺序依次是:吸气冲程、__、做功冲程、排气冲程,汽油机是汽车的“心脏”,气缸外面有“水套”,汽车行驶时水的温度会升高,水的内能会增大,这是通过___的方式改变水的内能.
    36.甲乙两地相距40km,在甲、乙两地之间沿直线架设了两条输电线,已知输电线每千米的电阻为0.2Ω。现输电线在某处发生短路,为确定短路位置,抢修员进行了如下操作:在甲地利用电源(电压恒为6V)、定值电阻R0(阻值为20Ω)、电压表以及开关等与输电线组成了一个检测电路(如图所示):闭合开关后,电压表示数为2V。则电路中的电流_____A,短路位置离甲地_____km。
    37.一台单缸四冲程汽油机,飞轮转速是1800r/min,该汽油机每秒钟内,做功______次,做功冲程中,把______能转化为机械能。
    38.一单缸四冲程内燃机的飞轮转速为1800r/min,1s内燃料混合气体对活塞做功______________次;在压缩冲程中,燃料混合气体内能的改变是通______________方式实现的。
    39.摩擦起电实际上是_____在物体之间的转移。用丝绸摩擦过的玻璃棒和毛皮摩擦过的橡胶棒相互靠近时,它们之间会发生相互_____的现象。
    40.如图所示,用丝线悬挂两个轻质绝缘小球.已知甲球与丝绸摩檫过的玻璃棒相排斥,则乙球带电情况是________.摩擦起电的本质是________(选填“质子”“电子”或“原子核” )发生转移.
    三、实验题(每空1分,共2题,15分)
    41.小明在“测量小灯泡的电功率”实验中,小灯泡标有“2.5V”字样,电源电压恒为6V。
    (1)请用笔画线代替导线,将如图甲所示的电路连接完整;
    (____________)
    (2)小明进行了4次测量,并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是____________;分析表中信息,小灯泡的额定功率为________W,此实验中滑动变阻器的最大阻值至少是________Ω;
    (3)完成上述实验后,小明发现另一只标有额定电流为I额的小灯泡,不用电压表,他设计了如图丙所示的电路测量小灯泡的额定功率,实验方案如下,请你将实验方案补充完整,(已知电源电压不变,滑动变阻器R1的最大阻值为R0)
    ①按电路图连接电路;
    ②只闭合开关S1,移动R1的滑片,使电流表的示数为I额,灯泡正常发光;
    ③只闭合开关S2,保持R1的滑片位置不动,移动R2的滑片,使电流表的示数为I额;
    ④只闭合开关S2,_____________________________,将R1的滑片移到最左端,电流表的示数为I1,将R1的滑片移到最右端,电流表的示数为I2。小灯泡额定功率的表达式:_____________。
    42.小华同学想用“伏安法”来测量定值电阻Rx的阻值,于是他在学校实验室借了一些器材,连接了如图甲所示的电路,电路中电源电压恒定不变.
    (1)闭合开关,向__________端(填“A”或“B”)移动变阻器的滑片能使电流表的示数变大.操作中,小华发现两只电表中只有一只电表的指针有明显偏转,初步检查确认,电路接线完好,两只电表均无故障,则发生故障的元件应是下列元件中的__________(填选项前字母代码).
    A.电源 B.电阻Rx C.滑动变阻器
    (2)排出故障后,闭合开关,当电压表示数为2.6V时,电流表示数如图乙所示,则Rx的阻值为__________Ω(结果保留两位有效数字).
    (3)按照上面的操作步骤,小华又测量了一个额定电压为3V的小灯泡的电阻,并描绘了其电流随电压变化的图像如图丙所示.小华发现小灯泡的I–U图像不是直线,与他以前描绘定值电阻的I–U图像不一样,原因可能是小灯泡的电阻与__________有关;由图像可知,小灯泡的额定功率为__________W.
    四、计算题(每题10分,共2题,20分)
    43.如图是质量为100g的某物质温度随加热时间的变化图象,前10min它吸收的热量是。求该物质的比热容。
    44.如图所示,电源电压为6V,小灯泡标有“4V 1.6W”的字样,定值电阻R=20Ω,不考虑温度对灯丝电阻的影响,滑动变阻器上标有“0~20Ω,1A”字样,求:
    (1)小灯泡的电阻为多大?
    (2)若只闭合S,S1时,要使电路消耗的功率最小,此时滑动变阻器的滑片应向哪端移动?此时消耗最小功率是多少W?
    (3)若电流表的测量范围为0~0.6A,电压表的测量范围为0~3V,当只闭合S与S2时,在不损坏用电器的前提下,求滑动变阻器的取值范围。
    参考答案
    一、选择题(每题1.5分,共30题,45分)
    1、A
    【详解】用手拨动一下转子后,线圈转子就正常转动起来,这说明了电路没有断路,也没有接触不良,也不可能是磁铁的磁性不强或线圈中的电流不够大,只有可能是线圈正好处于其平面与磁场方向垂直的位置,相对的两边受力大小相等,方向相反,并处于同一条直线上,从而使线圈不能转动,故选A。
    2、C
    【详解】要使灯泡L1和L2组成并联电路,电流应分别经过两盏灯泡后回到电源的负极,结合电路图可知,应闭合开关S1、S3,断开开关S2,电流从电源正极出发分两支,一支经灯泡L2,另一支经开关S1、灯泡L1,然后共同经开关S3回到负极.
    故选C.
    3、B
    【解析】A.闭合开关S1和S2,灯泡L1被短路,L1不亮,L2亮,故A错误.
    B . 闭合开关S1和S2,灯泡L1被短路,电路中只有L2,电压表测L2两端的电压,亦即电源电压,故B正确为答案.
    C.只闭合开关S1,灯泡L1和L2串联,串联电路各处的电流相等,流过灯泡L1和L2的电流相等,故C错误.
    D.只闭合开关S1,灯泡L1和L2串联,流过灯泡L1和L2的电流相等,两个规格不同的灯泡,电阻不同,所以灯泡L1和L2两端的电压不相等,故D错误.
    4、B
    【分析】作出等效电路图,分析串并联解题.
    【详解】
    作等效电路图,由图可得,两灯泡为并联,由额定电压及电流可计算出L1电阻为19 ,L2电阻为12.7,因为并联电压相等,由 可得灯泡L2实际功率更大则更亮,L1电阻更大,则L1灯丝更粗,电流表A2测总电阻,只有当灯泡都正常发光是电流才为0.5A.
    5、D
    【解析】由电路图知道,当只闭合开关S1时,R1 与R2 串联,电压表测R1 两端的电压,电流表测电路中的电流;若再闭合开关S2时,R2 被短路,电路为R1的简单电路,电压表测R1 两端的电压,电流表测电路中的电流,由于串联电路中总电阻等于各分电阻之和,所以,电路中的总电阻变小,由知道,此时电路中的电流变大,即电流表示数变大,又因为U=IR,此时R1 两端的电压变大,即电压表的示数变大,故AB错误;
    由 知道,电压表示数与电流表示数的比值等于R1的阻值,即比值不变,故C错误,D正确。
    6、C
    【解析】A.水容易导电,可能会触电,故A做法错误.;
    B.靠近高压线会触电,故B做法错误;
    C.使用测电笔时,手要接触笔尾的金属体,故C正确;
    D.人体不同部位分别接触火线和零线会触电,故D 做法错误.
    故选C.
    7、C
    【详解】四冲程汽油机利用内能做功的机器,其在工作时有四个冲程,即吸气、压缩、做功、排气四个冲程,其中压缩冲程和做功冲程都是两个气门关闭,火花塞上产生电火花的是做功冲程.
    8、D
    【解析】热量是一个过程量,只存在于热传递或热交换过程中,不能说含有或者具有热量,故A错误;改变物体内能的方式有两种:做功和热传递;物体内能增加,可能是从外界吸收了热量,也可能是外界对物体做功,故B错误;发生热传递的条件是:具有温度差,所以内能可以自动地从高温物体转移到低温物体,而不一定是由内能大的物体传向内能小的物体,故C错误;冰是晶体,熔化过程吸收热量,温度不变;所以一块0℃的冰熔化成0℃的水后,温度不变,但内能增加了,故D正确,故选D。
    9、D
    【详解】电阻是导体本身的一种属性,只与导体的材料、长度、横截面积和温度有关,与导体两端的电压和通过的电流无关,且导体中没有电流时电阻不为零,由R=可知,导体的电阻等于导体两端电压与通过电流的比值.故ABC错误、D正确.
    故选D.
    10、C
    【详解】英国物理学家法拉第在1831年首次发现了电磁感应现象。
    故选C。
    11、A
    【详解】电子和原子核构成原子,原子构成分子,分子构成生物体,地球上有很多的生物体和其它物质,地球又是太阳系中的一颗行星,而太阳系只是银河系中的一个星系.按照物质世界主要物体的大致尺度从大到小顺序是:银河系、太阳系、地球、生物体、分子、原子、电子.
    故A符合题意..
    12、A
    【分析】要判断哪个杯子的水最多,就得需要知道哪个金属块的体积最小,而要判断哪个金属块的体积最小,我们可根据密度知识进行判断。
    【详解】因为质量相等且,由可知:

    因为这三个金属块都浸没入水杯里,所以它们排出水的体积都等于它们各自的体积,即

    所以铁球排出的水最多,盛水最少;铅球体积最小,盛水最多;故选 A。
    13、C
    【详解】通过测量灯泡的额定功率实验,我们知道,灯泡的亮暗与灯泡的实际功率有关,当电灯突然变暗,C电灯的实际功率变小正确.
    14、D
    【详解】灯泡正常发光时的电流:IL==0.3A;因串联电路中总电压等于各分电压之和,且小灯泡正常发光, R两端的电压:UR=U-UL=12V-10V=2V,因串联电路中各处的电流相等,该电路工作10s定值电阻产生的热量:Q=W=URIt=2V×0.3A×10s=6J.
    15、D
    【详解】由题干中图可知:金属丝下端所指的示数为
    当温度升高到78℃,水银温度计顶端封入的一段金属丝就和水银相接,接通电路,电磁铁有了磁性,把衔铁吸引下来,L2亮,报警。
    故选D。
    16、C
    【详解】A.由图像可知,污染指数越大,可变电阻的阻值越小,根据串联电路的分压特点可知,可变电阻两端的电压越小,则定值电阻两端的电压越大,即电压表示数越大,故A项错误;
    B.由图像可知,污染指数越小,可变电阻的阻值越大,电路总电阻越大,根据可知,电源电压不变,总电阻越大,总功率越小,故B项错误;
    C.电压表示数为1V时,电路中电流为
    可变电阻两端电压为
    根据欧姆定律可得,可变电阻连入电路中的阻值为
    由图像可知,电阻为20Ω时,污染指数为150,属于重度污染,故C项正确
    D.由图像可知,污染指数为50时,可变电阻连入电路中的阻值为50Ω,根据串联电路的分压特点可知,

    解得:,即电压表示数为0.5V,故D项错误。
    故选C。
    17、B
    【详解】用塑料梳子梳头发时,头发容易被梳子“粘”起,这是摩擦起电现象。
    A.两个铅柱底面削平挤压后能“粘”在一起,这是分子引力作用的结果,故A不符合题意;
    B.在干燥的天气里,化纤布料的衣服容易“粘”在身上,这是摩擦起电现象(化纤布料的衣服与人体摩擦),故B符合题意;
    C.电视里讲解棋类比赛时,用的棋子是一个小磁体,而棋盘是用磁性材料做的,所以棋子可以“粘”在竖直悬挂的棋盘上,故C不符合题意;
    D.用硬纸片盖住装满水的玻璃杯,倒置后,在大气压的作用下,纸片“粘”在杯口上,故D不符合题意。
    故选B。
    18、B
    【详解】A.物理上规定正电荷定向移动的方向为电流方向,故A错误;
    BCD.电流形成的必要条件:有电压,形成闭合回路,所以电路中有电流,一定有电压,故B正确,C、D错误。
    19、C
    【解析】由P=UI可知,一个标有“220 V 250W”的浴霸灯正常工作时,通过它的电流为,所以实际功率小于额定功率,故C正确为答案.
    20、B
    【详解】电流表与用电器串联接在电路中,正极靠近电源正极,负极靠近电源负极,电压表与用电器并联接在电路中,正极靠近电源正极,负极靠近电源负极。
    故选B。
    21、D
    【详解】AB.当滑片位于b端时,电路为R0的简单电路,电压表测电源的电压,电路中的电流最大,由图乙可知,电源的电压U=3.0V,电路中的最大电流I大=0.6A,由可得,R0的阻值
    故AB不符合题意;
    C.当滑片位于a端时,滑动变阻器接入电路中的电阻最大,电路中的电流最小,由图乙可知,电路中的最小电流I小=0.1A,电路中的总电阻
    因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器的最大阻值
    R大=R总-R0=30Ω-5Ω=25Ω
    故C 不符合题意;
    D.因为电流随电压的变化图象为正比例函数图象,且呈一条直线,所以通过R0的电流与R0两端的电压成正比,故D正确。
    故选D。
    22、D
    【详解】卫星导航系统传递信息利用的是电磁波,电磁波可以在真空中传播,故D正确.
    故选D.
    23、D
    【解析】A.电冰箱功率约220W,工作电流约
    I==1A,
    故A不符合题意;
    B.中学生的拳头宽度约8cm,一支粉笔的长度略小于此数值,在6cm左右,故B不符合题意;
    C.正常情况下,人的体温在37℃左右,故C不符合题意;
    D.10个鸡蛋的质量大约1斤,而1斤等于500克,所以一个鸡蛋的质量在50g左右,故D符合题意。
    24、A
    【解析】由图知道,两灯并联,当闭合开关S后,只有L2单独工作,此时两电流表的示数相同,若在闭合开关S1,两灯并联,由于并联电路互不影响,则A1 的示数不变;A表测干路中电流,并联后总电阻变小,在电源电压不变时,由欧姆定律知道,A表示数变大,故选A。
    25、A
    【详解】USB接口标准电压为5V,故BCD不符合题意,A符合题意.
    【点睛】
    对生活中常见的电压值有所了解,USB接口标准电压约为5V.了解生活中常见电压值,是解答此题的关键.
    26、D
    【分析】要测量电阻阻值,需要测出电阻两端电压与通过电阻的电流,然后应用欧姆定律求出电阻阻值;分析图示电路图,应用串并联电路特点与欧姆定律分析答题.
    【详解】A、滑动变阻器滑片移动时,电压表能测出电路中的电压值,且始终为电源电压,但无法求出通过未知电阻的电流,无法求出电阻,故A错误;
    B、由于无法知道R0的电流,故无法求出待测电阻的电流和电压,无法求出电阻,故B错误;
    C、根据图可知,利用电流表无法求出电压,故无法求出待测电阻两端的电压,无法求出电阻,故C错误;
    D、由电路图可知,先把滑片移到最左端,滑动变阻器阻值全部接入电路,滑动变阻器与待测电阻串联,测出电路电流I,则电源电压U=I(R0+RX)①;
    再把滑动变阻器滑片移到最右端,时RP=0,即只有RX接入电路,由电流表测出电路电流I',则电源电压U=I'RX,②,由①②联合可以求出RX,故D正确.
    故选D.
    27、B
    【详解】A.石头被晒热,是石头吸收了太阳的热量,是通过热传递改变物体的内能,故A不符合题意;
    B.用锤子捶打钢板是通过做功使钢板的内能增大,故B符合题意;
    C.冬天,暖气使房间变暖是通过热传递的方式改变物体的内能,故C不符合题意;
    D.用热水袋暖手,属于通过热传递的方式改变物体的内能,故D不符合题意。
    故选B。
    28、D
    【详解】电阻是导体对电流的阻碍作用,是导体本身的一种性质;在不考虑温度的情况下,其大小与导体的材料、长度、横截面积有关,而与导体两端的A、导体的长度越长,电阻越大 ,没说明其他因素,故A错误;B、电阻是导体对电流的阻碍作用,是导体本身的一种特性;其大小与导体的材料、长度、横截面积有关,而与导体两端的电压、通过的电流无关,故BC错误;D正确.故选D.
    29、D
    【解析】解:
    A、无论科技如何发展,热机的效率可以提高,总存在摩擦、要做额外功,效率一定不会达到100%.此选项错误;
    B、做功冲程中的能量转化是内能转化为机械能.此选项错误;
    C、热机常用水做冷却剂,是因为水的比热容大,此选项错误;
    D、热机是把内能转化为机械能的装置,火箭属于热机.此选项正确;
    故选D.
    【点评】此题考查的是热机工作过程中能量的转化和效率问题.需要清楚的是:能量转移和转化的过程,一定伴随能量的损失,所以转移(转化)效率一定小于1.
    30、B
    【详解】A.由图像可知,当时,,,
    由欧姆定律代入数值可得:
    则甲的电阻值小于乙的电阻值,故A项错误;
    B.串联电路中各部分电流相等,由图像可知时,,。可得,故B项正确;
    C.串联电路中各部分电流相等,由图像可知时,,。可得,故C项错误;
    D.串联电路中各部分电流相等,,故D项错误;
    二、填空题(每空1分,共10题,20分)
    31、电阻丝电动机
    【详解】若断开S1、闭合S2时吹冷风,闭合S1、S2时吹热风的目的,则乙是电动机,甲是发热电阻丝.
    32、3209
    【解析】该电阻箱的示数为:3×1000Ω+2×100Ω+0×10Ω+9×1Ω=3209Ω。
    33、速度 带电体吸引轻小物体 514 收音机出现杂音
    【解析】(1)动能的大小跟质量和速度有关,实验中,小球的质量不变,球从斜面的不同高度由静止下滑,小球到达斜面底端时的速度不同,所以本实验探究的是小球的动能与速度的关系;
    (2)当带电的塑料棒靠近铝箔条的一端时,铝箔条会偏转并且是向靠近塑料棒的方向转动,是因为带电体具有吸引轻小物体的性质;
    (3)电阻箱的示数:0×1000Ω+5×100Ω+1×10Ω+4×1Ω=514Ω;
    (4)用导线让电池短路,并用导线在电池的任意一极不停摩擦,靠近打开的收音机,若出现杂音,则证明电磁波的存在。
    34、乙 热传递
    【详解】题中两个容积相同的保温杯,现同时装满温度相同的热水,过了一会儿,甲杯的外壁比乙杯热,说明甲的传热效果好,保温性能差,乙杯保温性能好.
    改变物体内能的方式有做功和热传递,题中杯壁变热是通过热传递的方式改变内能的.
    35、压缩冲程 热传递
    【解析】试题分析:(1)汽油机的一个工作循环有四个冲程,即吸气冲程、压缩冲程、做功冲程、排气冲程;压将机械能转化为内能的是压缩冲程,将内能转化为机械能的是做功冲程;(2)改变内能的方式有做功和热传递,热传递是能量的转移过程,做功是能量的转化过程,两种方式是等效的.汽油机的一个工作循环是由吸气、压缩、做功、排气四个冲程组成,在压缩冲程中,气体的温度升高,这是通过做功的方式把机械能转化为内能;气缸外有一个水套,气缸被水包围着,水从气缸吸收热量,温度升高,水的内能会增大,这是通过热传递的方式改变水的内能.故答案为压缩冲程;热传递.
    考点:内燃机的四个冲程;热传递改变物体内能.
    36、0.2 25
    【详解】[1][2]可将电线抽象看做一个定值电阻Rx,电路为R0与Rx串联,电压表测Rx两端电压,则R0两端电压为
    U0=U-Ux=6V-2V=4V
    则电路电流为
    Rx阻值为
    由于输电线每千米的电阻为0.2Ω,则输电线短路位置离甲地距离为
    37、15 内能
    【详解】[1]由题知,飞轮每秒转数为
    n==30r
    因为内燃机的一个工作循环包括四个冲程,飞轮转两周,对外做功一次,所以此汽油机每秒钟内完成60个冲程,对外做功15次。
    [2]汽油机在做功冲程中燃气对活塞做功,把燃料燃烧释放的内能转化为机械能。
    38、15 做功
    【详解】[1]汽油机的一个工作循环是由吸气、压缩、做功和排气四个冲程组成,一个工作循环活塞上下往复2次,曲轴转动2周,对外做功一次;若飞轮转速为1800r/min=30r/s,表示1s内飞轮转动30r,完成60个冲程,对外做功15次;
    [2]在压缩冲程中,活塞由上向下压缩气缸内的空气,即对空气做功,使得空气的内能增加,温度升高,所以,料混合气体内能的改变是通做功方式实现的。
    39、电子 吸引
    【解析】摩擦起电的实质是电子在物体之间的转移,失去电子的物体带正电,得到电子的物体带负电;
    用绸子摩擦过的玻璃棒带正电,用毛皮摩擦过的橡胶棒带负电,由于异种电荷相互吸引,所以用丝绸摩擦过的玻璃棒和毛皮摩擦过的橡胶棒相互靠近时,它们之间会发生相互吸引的现象。
    40、带负电或不带电 电子
    【详解】丝绸摩擦过的玻璃棒带正电,甲球与带正电的玻璃棒相互排斥,则甲球带正电,甲吸引乙,乙可能带负电,有可能不带电;摩擦起电是电子由一个物体转移到另一个物体的结果,得到电子的物体带负电,失去电子的物体带正电,故摩擦起电的本质是电子发生转移.
    三、实验题(每空1分,共2题,15分)
    41、 灯泡的实际功率太小 0.7 55 保持R2的滑片位置不动
    【详解】(1)[1]小灯泡标有“2.5V”字样,电压表选择0~3V的量程,电压表和灯泡并联,如图所示:
    (2)[2]在第1次实验中小灯泡的实际功率:
    P1=U1I1=0.5V×0.10A=0.05W,
    灯不亮的原因是:实际功率过小;
    [3]由表格数据可知,小灯泡的额定功率为:
    P=UI=2.5V×0.28A=0.7W;
    [4]由表中第1次数据根据串联电路的规律和欧姆定律,变阻器的电阻为:
    R滑==55Ω,
    所以滑动变阻器的最大阻值至少是55Ω;
    (3)④[5]只闭合开关S2,保持R2的滑片位置不动,将R1的滑片移到最左端,电流表的示数为I1,将R1的滑片移到最右端,电流表的示数为I额;
    [6]由串联电路特点和欧姆定律可得:
    U=I1R2=I2(R0+R2),
    解得:
    R2=,
    小灯泡额定功率的表达式为:
    P额=I额2RL=I额2R2=I额2×=。
    42、A B 10 温度 1.5
    【详解】(1)[1]闭合开关,向A端移动变阻器的滑片能使滑动变阻器的阻值变小,串联电路中,总电阻变小,电流变大,电流表示数变大;
    [2]A.若电源有故障,电流表和电压表都无示数,故A不符合题意;
    B.若电阻R有故障,若断路,电压表有示数,电流表无示数;若短路,电压表无示数,电流表有示数,故B符合题意;
    C.若滑动变阻器有故障,两表同时有示数或无示数,故C不符合题意。
    (2)[3]电流表的量程为0-0.6A,示数为0.26A,灯泡的电阻为:
    (3)[4]由于灯泡电阻受温度影响,不是定值,随温度变化而变化,因此灯泡的I-U变化图象不是一条直线。
    [5]由图丙所示图象可知,灯泡额定电压3V所对应的电流为0.5A,灯泡额定功率为:
    P=UI=3V×0.5A=1.5W。
    四、计算题(每题10分,共2题,20分)
    43、
    【解析】由图得前10min,

    44、(1)10Ω;(2)0.9W;(3)5Ω~10Ω
    【详解】(1)由P=可知,灯泡电阻
    RL===10
    (2)由图示电路图可知,只闭合S、S1时两电阻串联,由P=可知,在电压一定时,电路总电阻R越大,电路总功率越小,只闭合S、S1,滑片移至b端时电路总电阻最大,功率最小,最小功率
    P===0.9W
    (3)由P=UI可知,灯泡额定电流
    IL===0.4A
    由图示电路图可知,当只闭合S与S2时灯泡与滑动变阻器串联,电流表的测量范围为00.6A,灯泡额定电流为0.4A,则电路最大电流I=0.4A,由I=可知
    R总最小=RL+R滑===15
    滑动变阻器接入电路的最小电阻
    R滑最小=R总最小-RL=15-10=5
    电压表的测量范围为03V,滑动变阻器两端最大电压U滑最大=3V,此时滑动变阻器接入电路的阻值最大,电路电流最小,最小电流
    I最小==0.3A
    由I=可知
    R滑最大===10
    滑动变阻器接入电路的阻值范围是:510。
    答:(1)小灯泡的电阻为10;
    (2)若只闭合S,S1时,要使电路消耗的功率最小,此时滑动变阻器的滑片应向b端移动,此时消耗最小功率是0.9W;
    (3)若电流表的测量范围为00.6A,电压表的测量范围为03V,当只闭合S与S2时,在不损坏用电器的前提下,求滑动变阻器的取值范围510。
    实验次数
    电压U/V
    电流I/A
    小灯泡亮度
    1
    0.5
    0.10
    不亮
    2
    1.5
    偏亮
    3
    2.5
    0.28
    正常
    4
    2.8
    0.30
    更亮
    相关试卷

    2023-2024学年陇南市重点中学物理九年级第一学期期末教学质量检测模拟试题含答案: 这是一份2023-2024学年陇南市重点中学物理九年级第一学期期末教学质量检测模拟试题含答案,共14页。试卷主要包含了如图所示,属于安全用电的是,下列有关热机的说法正确的是等内容,欢迎下载使用。

    2023-2024学年山东省邹平唐村中学物理九年级第一学期期末教学质量检测模拟试题含答案: 这是一份2023-2024学年山东省邹平唐村中学物理九年级第一学期期末教学质量检测模拟试题含答案,共13页。

    2023-2024学年宜宾市重点中学物理九年级第一学期期末教学质量检测模拟试题含答案: 这是一份2023-2024学年宜宾市重点中学物理九年级第一学期期末教学质量检测模拟试题含答案,共8页。试卷主要包含了关于电功率,下列说法正确的是,下列有关热机的说法正确的是等内容,欢迎下载使用。

    • 精品推荐
    • 所属专辑

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        即将下载

        2023-2024学年福建省中学物理九年级第一学期期末教学质量检测模拟试题
        该资料来自成套资源,打包下载更省心 该专辑正在参与特惠活动,低至4折起
        [共10份]
        浏览全套
          立即下载(共1份)
          返回
          顶部
          Baidu
          map
