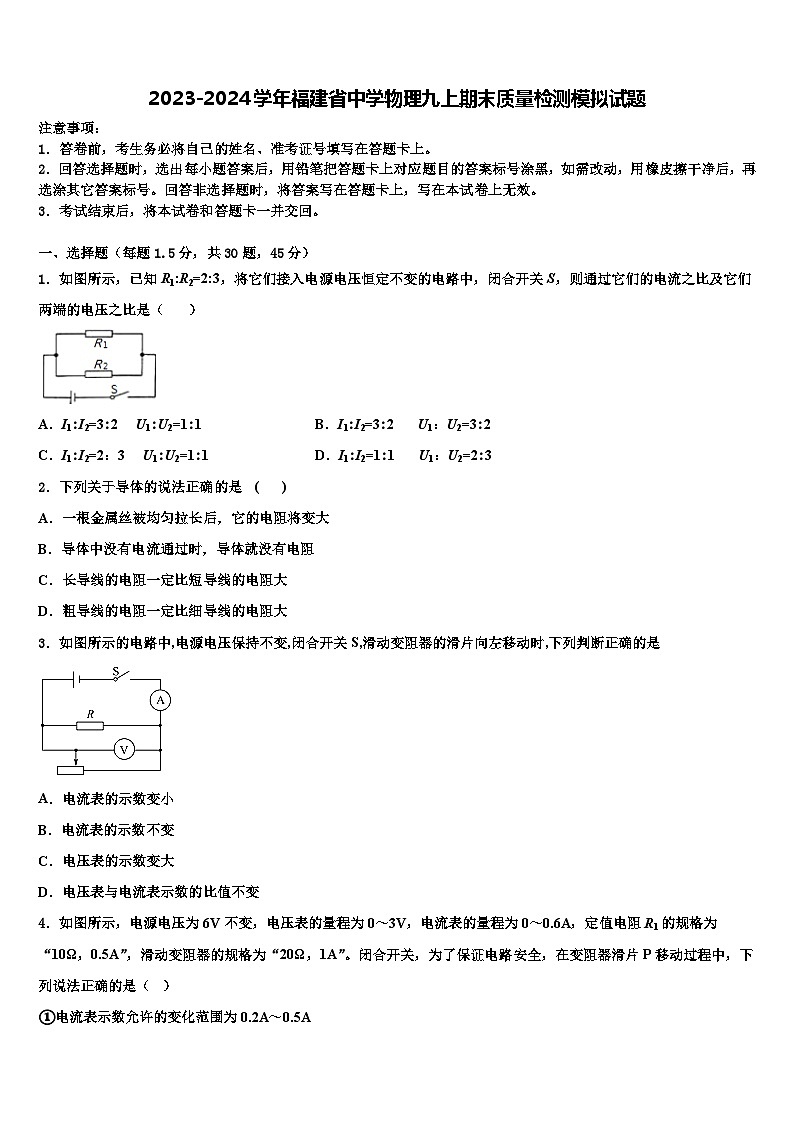

2023-2024学年福建省中学物理九上期末质量检测模拟试题
展开
这是一份2023-2024学年福建省中学物理九上期末质量检测模拟试题，共24页。试卷主要包含了下列数据符合实际的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，已知R1:R2=2:3，将它们接入电源电压恒定不变的电路中，闭合开关S，则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1:I2=3:2 U1:U2=1:1B．I1:I2=3:2 U1：U2=3:2
C．I1:I2=2：3 U1:U2=1:1D．I1:I2=1:1 U1：U2=2:3
2．下列关于导体的说法正确的是 ( )
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．长导线的电阻一定比短导线的电阻大
D．粗导线的电阻一定比细导线的电阻大
3．如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向左移动时,下列判断正确的是
A．电流表的示数变小
B．电流表的示数不变
C．电压表的示数变大
D．电压表与电流表示数的比值不变
4．如图所示，电源电压为6V不变，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R1的规格为“10Ω，0.5A”，滑动变阻器的规格为“20Ω，1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是（ ）
①电流表示数允许的变化范围为0.2A～0.5A
②变阻器R2接入电路的阻值允许变化范围为2Ω～20Ω
③电阻R1消耗功率允许的变化范围为0.4W～0.9W
④电路消耗总功率允许的变化范围为1.2W～1.8W
A．只有①③正确B．只有②④正确
C．只有③④正确D．只有①②正确
5．对下列物理量的认识中，最接近实际的是：
A．最接近37℃的是让人感觉温暖而舒适的室内温度
B．干电池上通常会标注“1.5 V”
C．家用微波炉的额定功率一般约为10W
D．三峡电站向华东电网输出电流最大约为100A
6．如图电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（ ）
A．电压表示数不变B．电压表示数变小C．电流表示数变大D．总电阻变小
7．如图所示，电源电压为6V，定值电阻R＝20Ω，在S闭合的情况下，下列说法正确的是
A．不能在ab两点间接入一个电流表
B．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
C．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
D．在a、b两点间接入一个合适的电压表时，电压表有明显示数

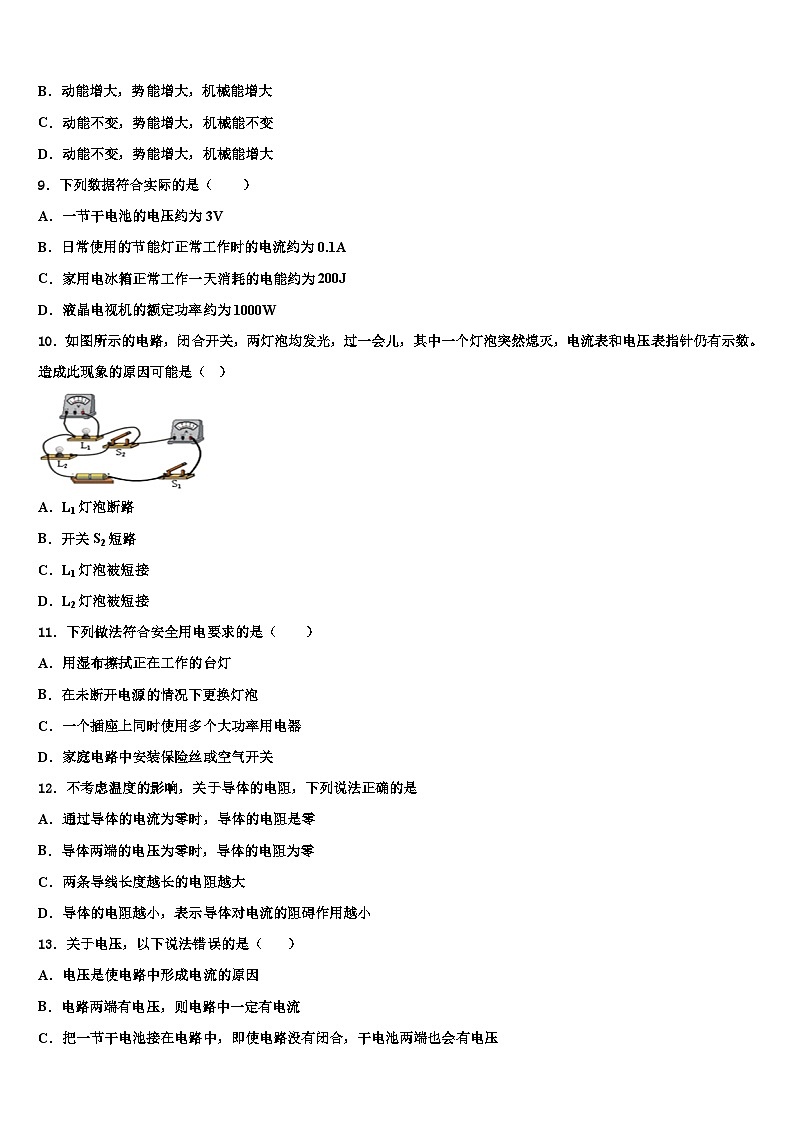

8．超市的自动扶梯把小明从一楼匀速送到二楼的过程中，小明的
A．动能减小，势能增大，机械能不变
B．动能增大，势能增大，机械能增大
C．动能不变，势能增大，机械能不变
D．动能不变，势能增大，机械能增大
9．下列数据符合实际的是（ ）
A．一节干电池的电压约为3V
B．日常使用的节能灯正常工作时的电流约为0.1A
C．家用电冰箱正常工作一天消耗的电能约为200J
D．液晶电视机的额定功率约为1000W
10．如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。造成此现象的原因可能是（ ）
A．L1灯泡断路
B．开关S2短路
C．L1灯泡被短接
D．L2灯泡被短接
11．下列做法符合安全用电要求的是（ ）
A．用湿布擦拭正在工作的台灯
B．在未断开电源的情况下更换灯泡
C．一个插座上同时使用多个大功率用电器
D．家庭电路中安装保险丝或空气开关
12．不考虑温度的影响，关于导体的电阻，下列说法正确的是
A．通过导体的电流为零时，导体的电阻是零
B．导体两端的电压为零时，导体的电阻为零
C．两条导线长度越长的电阻越大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
13．关于电压，以下说法错误的是（ ）
A．电压是使电路中形成电流的原因
B．电路两端有电压，则电路中一定有电流
C．把一节干电池接在电路中，即使电路没有闭合，干电池两端也会有电压
D．电路中有电流，则电路两端一定有电压
14．导体和绝缘体是重要的电工材料，下列关于导体和绝缘体的说法中正确的是（ ）
A．物体内部有电荷就是导体
B．不管条件如何变化，绝缘体永远是绝缘体
C．玻璃与丝绸摩擦带电说明玻璃是导体
D．变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘
15．如图所示的电路中，开关闭合后，三个电阻并联的是
A．B．
C．D．
16．关于电功率的认识，以下说法正确的是（ ）
A．电功率越大的用电器消耗电能一定越多
B．消耗相同的电能，所用时间短的用电器电功率大
C．电功率是反映用电器消耗电能多少的物理量
D．两个用电器工作时，通电时间短的电功率大
17．两个相同的容器分别装有甲、乙两种液体,用同一热源分别加热,液体温度与加热时间的关系如图所示,则
A．若甲、乙两种液体的质量相同，则甲液体的比热容小于乙液体的比热容
B．若甲、乙为同种液体，则乙液体的质量较小
C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多
D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比
18．如图所示是滑动变阻器的四种接法，当滑片向右滑动时，变阻器的阻值变大的是（ ）
A．B．C．D．
19．一个电炉的电阻是200Ω，通电10s产生8×103J的热量，那么通过这只电炉的电流是（ ）
A．2AB．4AC．20AD．40A
20．下列有关生活用电的说法，正确的是（ ）
A．只要人体接触火线就一定会发生触电事故
B．消耗电能的多少用电能表来计量
C．家庭电路中，空气开关“跳闸”，一定是发生了短路故障
D．使用试电笔时，为了安全手指不能接触笔尾的金属体
21．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A．两灯串联在的电路中，甲灯比乙灯亮
B．乙灯的灯丝较细，正常发光时的电流较小
C．两灯均正常发光时，甲灯消耗的电能较小
D．乙灯的实际功率一定是
22．某实验小组利用酒精对容器中500g冰均匀加热，他们每隔相同时间记录一次温度计的示数，并观察物质的状态．如图是他们根据记录的数据绘制的“温度--时间”图像，已知c冰=2.1×103J/（kg·℃），c水=4.2×103J/（kg·℃），由图像可知
A．在BC段，容器中物质吸收的热量是1.68×105J
B．冰在熔化过程中温度保持不变，内能不变
C．冰在熔化前内能增加4.2×104J
D．水升温比冰慢，说明水的比热容比冰小
23．下列家用电器正常工作1h耗电最接近1kW•h的是（ ）
A．空调机B．电视机C．电冰箱D．节能灯
24．下列数据中，最接近实际的是（ ）
A．空调制冷时的电流约500mA
B．某电动自行车的总电源电压为48V
C．电冰箱的额定功率为1200W
D．Led台灯正常工作1min耗电6000J
25．物理兴趣小组利用所学物理知识研究蔬菜保鲜问题（主要是防止水分的蒸发）问题，下列四项措施中正确的是（ ）
A．将蔬菜放在紫外线下照射
B．将蔬菜放在阳光下晒几天
C．用保鲜膜将蔬菜包好放入冰箱冷藏室
D．将蔬菜直接放入冰箱冷冻室里
26．如图所示的家庭电路中，连接错误的元件是（ ）
A．开关B．两孔插座
C．电灯D．三孔插座
27．下列的估测最接近实际的是
A．中学生的质量约为 500kgB．通过空调的电流约为 5A
C．一个鸡蛋的重力约为 5ND．小明的身高约为 168dm
28．同学们在石峰公园进行登山比赛．如果规定功率最大者获胜，那么最后胜出者一定是
A．体重最大的一个 B．时间最短的一个 C．做功最快的一个 D．速度最大的一个
29．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（ ）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.2A
30．关于能量和能源的利用，下列说法正确的是
A．核能发电相比较火力发电的好处是相对清洁
B．太阳能、地热能、电能均为可再生能源
C．太阳能电池是将太阳能转化为化学能储存起来的装置
D．滚摆上下来回运动这一现象无法说明能量的转化具有方向性
二、填空题（每空1分，共10题，20分）
31．物体不能无限地被压缩说明分子间存在着相互作用的_______；导线选用铜做材料是因为铜具有良好的________性；在干燥的日子里，脱毛衣时会听到“噼啪”声，这是________现象．
32．阅读短文，回答问题。
超级镜子发电站
中新社敦煌2018年12月27日电 (记者 冯志军 杨艳敏) 中国首个百兆瓦级熔盐塔式光热电站27日在甘肃敦煌建成，这是全球聚光规模最大、吸热塔最高、储热罐最大、可24小时连续发电的100兆瓦级熔盐塔式光热电站，标志着中国成为世界上少数掌握百兆瓦级光热电站技术的国家之一（如图所示）。
该电站年发电量将达3.9亿度，每年可减排二氧化碳35万吨，释放相当于1万亩森林的环保效益，同时可创造经济效益3至4亿元。
中新社记者在现场看到，在占地7.8平方公里的场区内，逾1.2万面定日镜以同心圆状围绕260米高的吸热塔，如同盛开在戈壁上的巨大“向日葵”。白天，电站吸热塔顶部形成的璀璨光点在数十公里外可见，成为当地一景。电站镜场总反射面积达140多万平方米，每当阳光普照大地，定日镜就会将万束光线反射集中到吸热塔顶部，对熔盐进行加热，部分热熔盐进入蒸汽发生器系统产生过热蒸汽，驱动汽轮发电机组发电，为千家万户送去清洁能源，部分热量存储在熔盐罐中，为日落后满负荷发电积蓄能量。
(1)塔式太阳能发电系统主要是把______能转化为______能；
(2)定日镜的作用是将太阳光经凹面镜______后会聚在集热器上；
(3)光热发电的优点是（说出一条即可）______。
33．火箭使用的燃料主要是液态氢，这是利用了氢燃料_________大的特性。某次火箭发射过程中，21t氢完全燃烧释放出的热量是______J；如果完全燃烧热值为3×107J/kg的煤，产生相同的热量，则需要煤的质量为_______kg。（q氢＝1.4×108J/kg）
34．一根长1m的导线，电阻为R。先把它剪去一半，再将剩下的一半均匀拉长为1m，此时它的电阻是______R。
35．某同学把标有“8V 16W”的灯泡L1和“12V 36W”的灯泡L2串联在电路中，闭合开关后，其中一个灯泡能正常发光，另一个没有达到额定电压，由此可知电源电压为_______V；若将这两个灯泡并联，为了保证安全，干路允许通过的对最大电流_______A。
36．在相同时间内把同一物体分别沿如图所示的光滑斜面BA、CA（BA”、“<”或“=”）
37．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20） A”表示这个电能表的_______电流为20 A。他家同时工作的用电器的总功率不能超过________W。
38．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁，将开关闭合后，滑片P从a端到b端的滑动过程中，弹簧的长度会变____________________（填“长”或“短”），这是因为电磁铁的磁性随着电流的增大而___________________。
39．如图所示电路中，闭合开关后，电流表A1的示数是0.35 A，电流表A2的示数是0.54 A，两灯是____联的，A3的示数应该是____A，A4的示数是____A。
40．在如图所示的电路中，闭合开关后将出现_____（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线_____；要使电路中两灯并联，只要将导线_____接到_____接线柱．（a、b、c、d为导线，A、B、C、D为接线柱）
三、实验题（每空1分，共2题，15分）
41．小刚和小军在探究“电流与电压和电阻的关系”实验中：
表一：
表二：
（1）小刚探究“电压与电流的关系”，所测的数据如表一所示：
由表一数据可得：在____一定时，导体中的电流与导体两端的电压成 ____比；
（2）小军探究“电流与电阻的关系”，所测的数据如表二所示：
①请依据表格和电路图（如图所示）分析，将AB间电阻由5Ω 换成10Ω，闭合开关进行实验时，应向 ____（选填“左”或“右”）移动滑片P，使电压表的示数保持___V不变；
②结论：在 _______一定时，导体中的电流与导体的电阻成________比。
42．物理兴趣小组的同学们为了研究“水沸腾时温度变化规律”，设计实验并组装了如图甲所示的装置进行实验。
（1）进行该实验除了图甲中所示的器材，还需要一个重要的测量工具_____；
（2）小明点燃酒精灯对水加热。在水加热至沸腾的过程中，发现如图乙所示三种现象，三种现象发生的时间顺序是_____；
（3）加热过程中，同学们每隔1min在表格中记录一次加热时间和温度。其中小明组和小军组的实验数据如下表所示：
小军发现小明组有一个实验数据有明显错误，这个错误的数据是_____℃；
小明认为自己在实验过程中实事求是、尊重客观事实，不会有错误。于是小军说出了他的判断依据是_____；
（4）小军组认为用图象来分析实验数据更有利于总结和发现规律，于是在坐标纸上描出各点并绘制图象如图丙所示。分析图象可以得出结论：水在沸腾时，_____；
（5）小明又对比了两个小组的实验数据，发现他们把水加热至沸腾的时间不同。于是对实验过程进行评估与反思：实验过程中他们使用了相同的装置，用火焰大小基本相同的酒精灯对水加热至沸腾，火焰基本上不影响实验结果。于是，他找出了加热至沸腾所用时间不相同的真正原因是_____。
四、计算题（每题10分，共2题，20分）
43．在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算， 请你综合应用所学知识解答下列问题：
(1)如图所示，电热水壶使用的都是三脚插头，中间较____（选填“短”或“长”）的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与______相连，防止漏电时对人造成伤害；壶底的加热盘烧水时是通过________________的方式改变了水的内能。
(2)电热水壶的铭牌如表所示，正常工作时通过电热水壶的电流是多少_____A？
(3)小刚在壶中加入额定容量2kg且初温为20℃的水，在额定电压下将其加热到沸腾。已知烧水时气压为1个标准大气压， c水=4.2×103J/（kg·°C），则水吸收的热量是多少____J？
44．如图为供电站给家庭电路供电的示意图，一供电线路的电压为220 V，每根输电导线的电阻r为0.lΩ，电路的用电端并联了100盏额定电压为220V、额定功率为40W的电灯。（忽略温度对灯丝电阻的影响）
（1）求每盏灯的电阻大小；
（2）若只打开10盏灯，求10盏灯的总电阻和输电导线中的电流；
（3）若将100盏灯全部打开，求输电导线上损失的电功率（结果以W为单位，保留整数）。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】R1与R2并联，在并联电路中，各支路两端电压相等，故
U1:U2=1:1
由欧姆定律可得
U1=I1R1
U2=I2R2
又因为
U1=U2
所以
I1R1=I2R2
所以
I1:I2= R2:R1=3:2
故BCD不符合题意，A符合题意，故选A。
2、A
【解析】A．一根金属丝被均匀拉长后，材料、温度不变，长度增加，横截面积减小，故它的电阻将变大，故A正确；
B．电阻是导体对电流的阻碍作用，与导体通不通电没有关系，B说法错误；
CD．导体电阻与导体的长短、粗细、材料、温度有关，研究和总结结论时，要运用控制变量的方法，CD说法均错，
故选A．
3、A
【详解】由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流；因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故C错误；因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变，滑动变阻器的滑片向左移动时，变阻器接入电路中的电阻变大，由I＝可知,通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，故A正确，B错误；由电压表V示数不变、电流表A示数变小可知，电压表V的示数与电流表A的示数的比值变大，故D错误．故选A．
【点睛】
由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化．
4、C
【详解】由图知道，滑动变阻器R2与定值电阻R1串联，电压表测量定值电阻R1两端的电压，电流表测电路中的电流；
①当电压表的示数最大为3V时，电路中的电流：
所以，电路中的最大电流为0.3A；当变阻器接入电路的电阻最大时，电路中电流最小，最小值为：
，
所以，电流表示数允许的变化范围为0.2A～0.3A,故①错误。
②当电路中电流最大时，R2接入电路的最小阻值为：
，
而变阻器R2接入电路的阻值最大为20Ώ，所以变阻器R2接入电路的阻值允许变化范围为10Ω～20Ω，故②错误。
③电路中电流变化范围为0.2A～0.3A，R1＝10Ω，由P＝I2R1知道，电阻R1消耗功率允许的变化范围为0.4W～0.9W，故③正确。
④电路消耗的最小功率是：
P小＝UI小＝6V×0.2A＝1.2W；
电路消耗的最大功率是：
P大＝UI大＝6V×0.3A＝1.8W；
所以，电路消耗总功率允许的变化范围为1.2W～1.8W，故④正确。
故选C。
5、B
【解析】A．人感觉温暖而舒适的室内温度是25℃，故A不符合题意；
B．一节干电池的电压为1.5V，故B符合题意；
C．家用微波炉的额定功率一般约为1000W，故C不符合题意；
D．山峡电站向华东电网输出电流最大约为6000A，故D错误。
6、B
【详解】由图示电路图可知，两电阻串联，电压表测定值电阻两端电压，电流表测电路电流；当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小，定值电阻阻值不变，电路电流增小，由可知，定值电阻电压变小，电压表示数变小。
故选B。
7、D
【解析】A、在ab两点间接入一个电流表时，电路为R的简单电路，电流表测电路中的电流，故A错误；
B．在a、b两点间接入一个“3V 0.5A”的小灯泡时，小灯泡的电阻，通过电路的电流，灯泡的额定电流是0.5A，实际电流小于额定电流，所以小灯泡不能正常发光，故B错误；
C、在a、b两点间接入一个10Ω的电阻时，电路消耗的电功率，故C错误；
D、在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V，即电压表有明显示数，故D正确。
故选D。
8、D
【详解】自动扶梯把小明从一楼匀速送到二楼，小明的质量不变，速度不变，则动能不变；同时高度增大，重力势能增大。动能不变，势能增大，因机械能等于动能与势能的总和，所以小明的机械能增大。故选D。
9、B
【详解】A．一节干电池的电压约为1.5V，故A不符合题意；
B．日常使用的节能灯正常工作时的电流约为0.1A，故B符合题意；
C．家用电冰箱正常工作一天消耗的电能
故C不符合题意；
D．液晶电视机的额定功率约为100W，故D不符合题意。
故选B。
【点睛】
需要对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案。
10、A
【详解】分析电路可知，这是一个并联电路，电流表测干路总电流，电压表测电源电压。
A．若L1灯泡断路，L2灯中仍有电流通过，所以电流表和电压表均有示数，故A符合题意；
B．若开关S2短路，L1和L2均发光，故B不符合题意；
C．若L1灯泡被短接，那L2也被短接，两个灯泡均不发光，故C不符合题意；
D．若L2灯泡被短接，那L1也被短接，两个灯泡均不发光，故D不符合题意。
故选A。
11、D
【详解】由于生活用的水是导体，所以，用湿布擦拭正在工作的台灯容易发生触电事故，故A不符合安全用电；
在未断开电源开关的情况下更换灯泡时，灯泡处仍带电，容易发生触电事故，故B不符合安全用电；
家庭电路中各用电器是并联的，若一个插座上同时使用多个大功率用电器，则会造成干路电流过大，容易引起火灾，故C不符合安全用电；
家庭电路中必须要有保险丝或空气开关，这样当电流过大时，可自动切断电源，对电路起到保护作用，故D符合安全用电．
12、D
【详解】AB．导体的电阻大小与导体两端的电压和通过的电流无关，故AB项错误；
C．没有说明材料和横截面积是否相同，故无法比较两导体的电阻大小关系，故C项错误；
D．导体的电阻表示的是导体对电流的阻碍作用，电阻越小，说明导体对电流的阻碍作用越小，故D项正确。
13、B
【详解】A．电路中要形成电流必须要有电压；故A正确，不符合题意；
B．电路两端有电源，则电路中不一定有电流，是否有电流，还要看电路是不是通路；故B错误，符合题意；
C．电池接在电路中，即使没有闭合电路，它的两端都有电压，因为电源是提供电压的装置，故C正确，不符合题意；
D．电路中有电流，则电路两端一定有电压，但电路有电压，不一定有电流，故D正确，不符合题意；
14、D
【详解】A．若物体内存在大量的自由电荷，物体就是导体，故A错误；
B．导体和绝缘体间没有绝对界限，在一定条件下，绝缘体会变为导体，如玻璃在红炽状态下就变为导体了，故B错误；
C．手握玻璃棒与丝绸摩擦，玻璃棒能够带电，说明玻璃与人体不导通，即玻璃棒属于绝缘体，故C错误；
D．绝缘漆属于绝缘体，变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘，故D正确。
故选D。
15、C
【解析】由A图知道，三个电阻依次连接，属于是串联，故不符合题意；B图中下方的两个电阻依次连接，属于是串联，然后再与上面一个电阻并联，整个电路属于混联，故不符合题意；C图中电路中有三个支路，三个电阻并列连接，属于是并联，故符合题意；D图中上面与下面两电阻并联后与中间的电阻串联，整个电路属于混联，故不符合题意，综上所述，故选C。
16、B
【详解】A．根据W＝Pt知道，消耗电能的多少与用电器电功率的大小和通电时间有关，电功率大不一定消耗电能多，故A错误；
B．根据W＝Pt知道，消耗相同的电能，所用时间短的用电器电功率大，故B正确；
C．电功率是指电流在单位时间内做功的多少，它是表示电流做功快慢的物理量，故C错误；
D．电功率是指电流在单位时间内做功的多少，与通电时间长短无关，故D错误。
17、A
【解析】A、由公式Q吸=cm△t变形可得：，由图象可知，质量和吸收的热量都相同的甲、乙两种液体，甲液体升高的温度高，所以甲比乙液体的比热容小，故A正确；
B、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，则甲、乙的比热容相同，由图象可知，吸收相同热量时，甲液体升高的温高，所以甲比乙液体的质量小，故B错误；
C、由题意可知，同一热源分别加热，加热相同的时间，甲与乙液体吸收的热量相同，故C错误；
D、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，比热容相同，吸收相同的热量，则液体的温度变化与它们的质量成反比，故D错误。
故选A。
18、C
【详解】滑动变阻器中电阻丝接入电路中的长度越长，滑动变阻器的电阻越大。由该原理易得C选项中变阻器的电阻最大。故A、B、D项不符合题意，C项符合题意。
19、A
【详解】根据焦耳定律的公式可知，通过这只电炉的电流是
故选A。
20、B
【详解】A．人接触火线，如果不形成通路，也不会发生触电事故，故A错误；
B．电能表是用来测量家庭电路消耗电能的多少，故B正确；
C．在家庭电路中，如果出现空气开关跳闸，可能是短路，也可能是电路总功率过大，故C错误；
D．用测电笔时，必须用手接触到笔尾的金属体，故D错误。
故选B。
21、B
【详解】A．由甲、乙图和电功率变形公式可知，甲灯的电阻小于乙电阻。当两灯串联时电流相等，乙灯的实际功率大于甲灯实际功率，甲灯没有乙灯亮，故A错误；
B．乙灯的灯丝较细，电阻大，正常发光时由公式可知通过乙灯的电流比甲灯小，故B正确；
C．两灯均正常发光时，由于没有给出发光时间，无法比较哪盏灯灯耗电能多，故C错误；
D．乙灯的额定功率为25W，实际功率是实际电压下的功率，如果实际电压不等于额定电压，实际功率就不等于额定功率，故D错误。
故选B。
22、A
【分析】（1）利用求得AB阶段晶体吸收的热量，因为相同时间内物质吸收的热量相同，则BC阶段为40min，由此可知在BC段，容器中物质吸收的热量；
（2）晶体在熔化过程中，吸收热量、内能增加，但温度不变；
（3）知道冰的质量，由图得出熔化前温度变化△t，则在熔化前内能增加；
（4）利用酒精灯对冰均匀加热，即在相同时间内冰吸热相同，分析图像得出，冰和水温度都升高20℃吸热多少关系，进而得出吸收相同的热量，温度变化大小关系；而冰化水质量不变，利用得出比热容大小关系．
【详解】A、冰的质量为500g=0.5kg，温度变化，AB阶段5min物质吸收的热量：；因为相同时间内物质吸收的热量相同，则BC阶段物质共吸收了的热量；故A正确；
B、冰在熔化过程中，吸收热量、内能增加，但温度保持不变，故B错；
C、在熔化前内能增加：
,故C错；
D、由题知，利用酒精灯对冰均匀加热，即在相同时间内冰吸热相同，由图可知，冰在前5min内温度升高了20℃，水在后10min内升高了20℃，可见升高相同的温度，水吸热多；则吸收相同的热量，水温度变化慢，而冰化水质量不变，所以由可知水的比热容比冰的比热容大，故D错．
故选A．
【点睛】
本题考查了比热容的概念、晶体熔化特点和吸热公式的应用，能从晶体熔化图像得出相关信息是关键．
23、A
【解析】用电器正常工作1小时消耗的电能最接近1kw﹒h，用电器的功率：P===1kW，
四个选项中空调额定功率一般1kw左右，符合题意；电视机和冰箱一般一百多瓦，不合题意；节能灯额定功率几瓦到几十瓦左右。故选A.
24、B
【详解】A．空调制冷功率约为1000W，家庭电路电压为220V，则工作电流约为
故A不符合题意；
B．大部分电动自行车的总电压为36V或48V，故B符合题意；
C．普通电冰箱的额定功率约为100W～300W，故C不符合题意；
D．Led台灯额定功率约为6W，则正常工作1min耗电约为
W=Pt=6W×60s=360J
故D不符合题意。
故选B。
25、C
【详解】A．紫外线可以使荧光物质发光和杀死微生物，故A不符合题意；
B．放在阳光下晒，提高了蔬菜的温度，加快了水分的蒸发，故B不符合题意；
C．放入冷藏室降低了蔬菜的温度，降低了表面上的空气流动，用塑料膜包好减少了蔬菜和外界的接触面积，减少了水分的蒸发，故C符合题意；
D．放入冷冻室是将蔬菜冷冻起来，故D不符合题意。
故选C。
26、B
【详解】AC．开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；
B．两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；
D．三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意．
27、B
【解析】A．一个中学生的质量一般在100斤即50kg左右，达不到500kg；故A项不符合题意；
B．空调的电功率约1000W，由得，空调的电流约为：
故B项符合题意；
C．一斤（500g）鸡蛋可称8到10个，所以一个鸡蛋的质量约为50g，故其重力约为：
故C项不符合题意；
D．成年人的身高在170cm左右，中学生的身高接近成年人，约168cm=16.8dm左右。故D项不符合题意；
28、C
【分析】解答本题可根据功率的物理意义进行分析选择．
【详解】功率的物理意义：功率是反映物体做功快慢的物理量，功率大的物体，做功快；功率小的物体，做功慢．所以做功最快的那一个人，他的功率最大．
故选C.
29、D
【详解】A．由图甲知，电流路径有两条，灯泡L1和L2并联，故A正确，不符合题意；
B．电流表A1测的是干路的电流，A2测的是通过L2的电流，示数为0.5A，由并联电路电流的特点知，电流表A1一定连接“3A”接线柱，故B正确，不符合题意；
C．A1的量程为0~3A，分度值为0.1A，示数1.5A，故C正确，不符合题意；
D．根据并联电流的特点知，通过L1的电流为
故D错误，符合题意。
故选D。
30、A
【详解】A. 核电站的核反应堆是利用可控的核裂变反应释放核能的设备，在可控条件下，核能发电相比较火力发电的好处是无污染．故A正确．
B. 电能不能从自然界直接得到补充，是不可再生能源；太阳能、地热能是可再生能源都可以源源不断地从自然界得到，属可再生能源，故B错误；
C. 太阳能电池是将太阳能转化为电能的装置，故C错误；
D. 滚摆上下来回运动说明动能和重力势能是可以相互转化的，并且说明能量的转化具有方向性，故D错误．
故选A.
二、填空题（每空1分，共10题，20分）
31、斥力 导电 摩擦起电
【详解】由于分子间有相互作用的斥力，所以物体不能无限压缩；铜具有良好的导电性，所以可以选铜材料做导线；脱毛衣时听到的“噼啪”声，是因为在干燥的空气中，衣服产生了摩擦起电现象．
32、光能 电能 反射 清洁无污染/可储能 /可调峰/实现连续发电
【详解】(1)[1][2]由图可得，塔式太阳能发电系统先接收太阳光，接收器再将所吸收的热能转换成蒸气驱动汽轮机发电。所以塔式太阳能发电系统主要是把光能转化为电能。
(2)[3]由图可得，定日镜的作用是将太阳光经凹面镜反射后会聚在集热器上。
(3)[4]光热发电利用太阳能发电，生产与发电均清洁无污染；电网的负荷曲线形状在白天与太阳能发电自然曲线相似，上午负荷随时间上升，下午随时间下降，因此太阳能发电是天然的电网调峰负荷，可根据电网白天和晚上的最大负荷差确定负荷比例，一般可占1020%的比例；受益于热能的易储存性，所有太阳能光热发电电站都有一定程度的调峰、调度能力，即通过热的转换实现发电的缓冲和平滑，并可应对太阳能短暂的不稳定状况；储能是可再生能源发展的一大瓶颈，实践证明储热的效率和经济性显著优于储电和抽水蓄能。配备专门蓄热装置的太阳能光热发电电站，不仅在启动时和少云到多云状态时可以补充能量，保证机组的稳定运行，甚至可以实现日落后24小时不间断发电，同时可根据负载、电网需求进行电力调峰、调度。（说出一条即可）
33、热值
【详解】[1]火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢时，可以释放出更多的热量；
[2] 21t氢完全燃烧释放出的热量：
；
[3] 需要煤的质量为
。
34、2
【详解】在材料和横截面积不变时，电阻阻值和长度成正比；在材料和长度不变时，电阻阻值与横截面积成反比；所以先把它剪去一半，那么这一半的电阻体积是
再将这一半均匀拉长为1m，这时体积是
由于体积都是相同的，即，那么可知这时导线的横截面积，那么材料和长度不变时，横截面积和电阻阻值成反比，横截面积变小为一半，那么电阻变大为2倍，即此时它的电阻是2R。
35、16 4
【详解】[1]由知道，两灯泡的电阻分别是：
；
；
由串联电路电阻的分压特点知道，两只灯泡电阻相同时，分得的电压相等；所以，应是L1 正常发光，L2没有到达额定功率，且U1 =U2 = 8V；又因为串联电路中总电压等于各分电压之和，所以，电源电压是：
U=U1 +U2 =8V+8V=16V；
[2]若将这两个灯泡并联，则两只灯泡两端的电压相等，根据题意知道，电路两端允许所加的最大电压是：
U′=U1=8V，
此时L1支路的电流是：
，
通过L2 支路的电流是：
，
由于并联电路中干路电流等于各支路电流之和，所以，干路允许通过的最大电流是：
I=I1 +I2=2A+2A=4A。
36、＝ ＝
【详解】[1]无论物体是沿光滑斜面BA匀速推上顶端，还是沿光滑斜面CA匀速推上顶端，物体上升的高度相同，所以克服重力做功也就相同，即W1=W2。
[2]因为斜面光滑，所以推力做的功等于克服重力做的功，即，又因为是在相同时间内把物体分别推上斜面顶端，由 可知，P1=P2。
37、额定最大电流 4400
【详解】[1]“10A”表示电能表的标定电流，“20A”表示额定最大电流。
[2]家中用电器的总功率不能超过
P大＝UI=220V×20A＝4400W
38、短 增强
【详解】[1][2]由图可知，电流从螺线管的上端流入，下端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为S极、下端为N极；据同名磁极相互排斥可知，条形磁铁受到向上的排斥力；当滑片P从a端到b端的滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强，条形磁铁受到的排斥力变大，故弹簧会变短一些。
39、并 0.89 0.35
【解析】由电路图可知，两盏灯并联，电流表A3测干路电流，电流表A1、A4都测量L2支路的电流，电流表A2测L1支路的电流；根据题意可知，通过L1的电流，通过L2的电流，因为并联电路中干路的电流等于各支路电流之和，所以A3的示数：
；
因为电流表A1、A4都测量L2支路的电流，所以电流表A1、A4的示数相等，即A4的示数为0.35A。
【点睛】
本题考查了并联电路电流的电流规律，分析清楚电路结构、熟练应用并联电路的电流规律是正确解题的关键。
40、短路ca(或d)A(或C)
【解析】试题分析：串联电路中各用电器是逐个顺次连接，电流只有一条路径；并联电路中各用电器是并连接在电路的两端之间，电流有多条流通路径；电源短路是指用导线将电源两极直接连接起来的电路．如图电路，闭合开关后电流将从正极开始，沿a→c→d，经开关回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；
要使电路中两灯串联，只要从电源正极流出的电流，依次先后经过灯泡，则在B、D两点之间的导线c不能连接，应拆除；
要使两灯泡并联，电流从电源正极流出，分两路分别进入灯泡，则必须将导线d接到C点接线柱上．
考点：本题考查电路的三种状态、串联电路和并联电路的辨别
点评：本题主要考查对串并联电路连接特点的了解；以及电路的三种状态的掌握．
三、实验题（每空1分，共2题，15分）
41、电阻 正 右 2 电压 反
【详解】(1)[1][2]从表一中数据可以看出，电阻一定值，电阻两端的电压增大为原来的几倍，通过电阻的电流也跟着增大为原来的几倍，故可得结论：电阻一定时，导体中的电流与其两端的电压成正比；
(2)①[3][4]将AB间电阻由5Ω换成10Ω时，电阻增大，其分得的电压增大，为保持定值电阻两端的电压不变，由串联电路电压的规律可知增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V；
②[5][6]从表格中数据可以看出，电压一定时，电流变化的倍数与电阻变化倍数的倒数相等，故可得结论：电压一定时，导体中的电流与导体的电阻成反比。
42、秒表 BAC 65 根据Q吸=cm△t，相同的时间升高相同的温度 吸收热量，温度保持不变 小明所用的水质量大
【详解】(1)[1]此实验需要按一定时间记录温度，所以重要的两个测量仪器是温度计和秒表，此时实验缺少了秒表；
(2)[2]读图可知，B中有白气，但内部并无气泡产生，说明水温开始升高，A中内部产生大量气泡，但气泡越来越小，说明此时上层水温还较低，已经接近沸腾；C中内部产生大量气泡，且气泡越来越大，说明此时水正在沸腾。故它们出现的先后顺序是BAC；
(3)[3][4]每隔1min在表格中记录一次加热时间和温度，小军根据Q吸＝cm△t，相同的时间升高相同的温度，判断小明组有一个实验数据有明显错误，这个错误的数据是65；
(4)[5]由图象可以看出，加热6min后，水的温度保持不变，因此可以得出结论：水在沸腾时，不断吸收热量，温度保持不变。
(5)[6]由图表可知，小明所用水的初温为20℃，小军所用水的初温为20℃，水升高的温度相同，由Q吸＝cm△t可知，小明把水加热到沸腾，所用时间较长的原因是小明所用的水质量大。
四、计算题（每题10分，共2题，20分）
43、长 地线 热传递 5 6.72×105
【详解】(1)三脚插头中间稍长些的脚是把用电器的金属外壳与大地相连接，而且脚稍长一些可保证在插入插座和拔出插座时更安全，因为将该插脚插入插座时外壳先接地线，拔出该插脚时外壳后脱离地线，防止漏电时对人造成伤害，壶底的加热盘烧水时是通过热传递的热传导方式改变了水的内能。
(2)由可得，正常工作时通过电热水壶的电流为
(3)水吸收的热量为
答：(1) 电热水壶使用的都是三脚插头，中间较长的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与地线相连，防止漏电时对人造成伤害，壶底的加热盘烧水时是通过热传递的方式改变了水的内能；
(2)正常工作时通过电热水壶的电流是5A；
(3)水吸收的热量是6.72×105J。
44、 (1)1210Ω；(2)1.82A；(3)64W。
【详解】(1)由P=可得，每盏灯泡的电阻：
RL===1210Ω；
(2)若只打开10盏灯，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，10盏灯的总电阻：
R并===121Ω，
因串联电路中总电阻等于各分电阻之和，所以，线路的总电阻：
R=R并+2R线=121Ω+2×0.1Ω=121.2Ω，
输电导线中的电流：
I==≈1.82A；
(3)将100盏灯全部打开时，电路中的总电阻：
R′=R并′+2R线=+2R线=+2×0.1Ω=12.3Ω，
电路中的电流：
I′===A，
输电导线上损失的电功率：
P线=(I′)2×2R线=(A)2×2×0.1Ω≈64W。
答：(1)每盏灯的电阻为1210Ω；
(2)若只打开10盏灯，10盏灯的总电阻为121Ω，输电导线中的电流为1.82A；
(3)若将100盏灯全部打开，输电导线上损失的电功率为64W。
R=10Ω
U/V
1.5
2
2.5
I/A
0.15
0.2
0.25
U=2V
R/V
5
10
20
I/A
0.4
0.2
0.1
时间/min
0
1
2
3
4
5
6
7
8
9
10
小明组
水的温度/℃
20
30
40
50
65
70
80
90
98
98
98
小军组
水的温度/℃
20
35
50
65
80
95
99
99
99
99
99
额定容量
2kg
额定电压
220V
额定功率
1100W
频率
50Hz
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，已知R1:R2=2:3，将它们接入电源电压恒定不变的电路中，闭合开关S，则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1:I2=3:2 U1:U2=1:1B．I1:I2=3:2 U1：U2=3:2
C．I1:I2=2：3 U1:U2=1:1D．I1:I2=1:1 U1：U2=2:3
2．下列关于导体的说法正确的是 ( )
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．长导线的电阻一定比短导线的电阻大
D．粗导线的电阻一定比细导线的电阻大
3．如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向左移动时,下列判断正确的是
A．电流表的示数变小
B．电流表的示数不变
C．电压表的示数变大
D．电压表与电流表示数的比值不变
4．如图所示，电源电压为6V不变，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R1的规格为“10Ω，0.5A”，滑动变阻器的规格为“20Ω，1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是（ ）
①电流表示数允许的变化范围为0.2A～0.5A
②变阻器R2接入电路的阻值允许变化范围为2Ω～20Ω
③电阻R1消耗功率允许的变化范围为0.4W～0.9W
④电路消耗总功率允许的变化范围为1.2W～1.8W
A．只有①③正确B．只有②④正确
C．只有③④正确D．只有①②正确
5．对下列物理量的认识中，最接近实际的是：
A．最接近37℃的是让人感觉温暖而舒适的室内温度
B．干电池上通常会标注“1.5 V”
C．家用微波炉的额定功率一般约为10W
D．三峡电站向华东电网输出电流最大约为100A
6．如图电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（ ）
A．电压表示数不变B．电压表示数变小C．电流表示数变大D．总电阻变小
7．如图所示，电源电压为6V，定值电阻R＝20Ω，在S闭合的情况下，下列说法正确的是
A．不能在ab两点间接入一个电流表
B．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
C．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
D．在a、b两点间接入一个合适的电压表时，电压表有明显示数
8．超市的自动扶梯把小明从一楼匀速送到二楼的过程中，小明的
A．动能减小，势能增大，机械能不变
B．动能增大，势能增大，机械能增大
C．动能不变，势能增大，机械能不变
D．动能不变，势能增大，机械能增大
9．下列数据符合实际的是（ ）
A．一节干电池的电压约为3V
B．日常使用的节能灯正常工作时的电流约为0.1A
C．家用电冰箱正常工作一天消耗的电能约为200J
D．液晶电视机的额定功率约为1000W
10．如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。造成此现象的原因可能是（ ）
A．L1灯泡断路
B．开关S2短路
C．L1灯泡被短接
D．L2灯泡被短接
11．下列做法符合安全用电要求的是（ ）
A．用湿布擦拭正在工作的台灯
B．在未断开电源的情况下更换灯泡
C．一个插座上同时使用多个大功率用电器
D．家庭电路中安装保险丝或空气开关
12．不考虑温度的影响，关于导体的电阻，下列说法正确的是
A．通过导体的电流为零时，导体的电阻是零
B．导体两端的电压为零时，导体的电阻为零
C．两条导线长度越长的电阻越大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
13．关于电压，以下说法错误的是（ ）
A．电压是使电路中形成电流的原因
B．电路两端有电压，则电路中一定有电流
C．把一节干电池接在电路中，即使电路没有闭合，干电池两端也会有电压
D．电路中有电流，则电路两端一定有电压
14．导体和绝缘体是重要的电工材料，下列关于导体和绝缘体的说法中正确的是（ ）
A．物体内部有电荷就是导体
B．不管条件如何变化，绝缘体永远是绝缘体
C．玻璃与丝绸摩擦带电说明玻璃是导体
D．变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘
15．如图所示的电路中，开关闭合后，三个电阻并联的是
A．B．
C．D．
16．关于电功率的认识，以下说法正确的是（ ）
A．电功率越大的用电器消耗电能一定越多
B．消耗相同的电能，所用时间短的用电器电功率大
C．电功率是反映用电器消耗电能多少的物理量
D．两个用电器工作时，通电时间短的电功率大
17．两个相同的容器分别装有甲、乙两种液体,用同一热源分别加热,液体温度与加热时间的关系如图所示,则
A．若甲、乙两种液体的质量相同，则甲液体的比热容小于乙液体的比热容
B．若甲、乙为同种液体，则乙液体的质量较小
C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多
D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比
18．如图所示是滑动变阻器的四种接法，当滑片向右滑动时，变阻器的阻值变大的是（ ）
A．B．C．D．
19．一个电炉的电阻是200Ω，通电10s产生8×103J的热量，那么通过这只电炉的电流是（ ）
A．2AB．4AC．20AD．40A
20．下列有关生活用电的说法，正确的是（ ）
A．只要人体接触火线就一定会发生触电事故
B．消耗电能的多少用电能表来计量
C．家庭电路中，空气开关“跳闸”，一定是发生了短路故障
D．使用试电笔时，为了安全手指不能接触笔尾的金属体
21．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A．两灯串联在的电路中，甲灯比乙灯亮
B．乙灯的灯丝较细，正常发光时的电流较小
C．两灯均正常发光时，甲灯消耗的电能较小
D．乙灯的实际功率一定是
22．某实验小组利用酒精对容器中500g冰均匀加热，他们每隔相同时间记录一次温度计的示数，并观察物质的状态．如图是他们根据记录的数据绘制的“温度--时间”图像，已知c冰=2.1×103J/（kg·℃），c水=4.2×103J/（kg·℃），由图像可知
A．在BC段，容器中物质吸收的热量是1.68×105J
B．冰在熔化过程中温度保持不变，内能不变
C．冰在熔化前内能增加4.2×104J
D．水升温比冰慢，说明水的比热容比冰小
23．下列家用电器正常工作1h耗电最接近1kW•h的是（ ）
A．空调机B．电视机C．电冰箱D．节能灯
24．下列数据中，最接近实际的是（ ）
A．空调制冷时的电流约500mA
B．某电动自行车的总电源电压为48V
C．电冰箱的额定功率为1200W
D．Led台灯正常工作1min耗电6000J
25．物理兴趣小组利用所学物理知识研究蔬菜保鲜问题（主要是防止水分的蒸发）问题，下列四项措施中正确的是（ ）
A．将蔬菜放在紫外线下照射
B．将蔬菜放在阳光下晒几天
C．用保鲜膜将蔬菜包好放入冰箱冷藏室
D．将蔬菜直接放入冰箱冷冻室里
26．如图所示的家庭电路中，连接错误的元件是（ ）
A．开关B．两孔插座
C．电灯D．三孔插座
27．下列的估测最接近实际的是
A．中学生的质量约为 500kgB．通过空调的电流约为 5A
C．一个鸡蛋的重力约为 5ND．小明的身高约为 168dm
28．同学们在石峰公园进行登山比赛．如果规定功率最大者获胜，那么最后胜出者一定是
A．体重最大的一个 B．时间最短的一个 C．做功最快的一个 D．速度最大的一个
29．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（ ）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.2A
30．关于能量和能源的利用，下列说法正确的是
A．核能发电相比较火力发电的好处是相对清洁
B．太阳能、地热能、电能均为可再生能源
C．太阳能电池是将太阳能转化为化学能储存起来的装置
D．滚摆上下来回运动这一现象无法说明能量的转化具有方向性
二、填空题（每空1分，共10题，20分）
31．物体不能无限地被压缩说明分子间存在着相互作用的_______；导线选用铜做材料是因为铜具有良好的________性；在干燥的日子里，脱毛衣时会听到“噼啪”声，这是________现象．
32．阅读短文，回答问题。
超级镜子发电站
中新社敦煌2018年12月27日电 (记者 冯志军 杨艳敏) 中国首个百兆瓦级熔盐塔式光热电站27日在甘肃敦煌建成，这是全球聚光规模最大、吸热塔最高、储热罐最大、可24小时连续发电的100兆瓦级熔盐塔式光热电站，标志着中国成为世界上少数掌握百兆瓦级光热电站技术的国家之一（如图所示）。
该电站年发电量将达3.9亿度，每年可减排二氧化碳35万吨，释放相当于1万亩森林的环保效益，同时可创造经济效益3至4亿元。
中新社记者在现场看到，在占地7.8平方公里的场区内，逾1.2万面定日镜以同心圆状围绕260米高的吸热塔，如同盛开在戈壁上的巨大“向日葵”。白天，电站吸热塔顶部形成的璀璨光点在数十公里外可见，成为当地一景。电站镜场总反射面积达140多万平方米，每当阳光普照大地，定日镜就会将万束光线反射集中到吸热塔顶部，对熔盐进行加热，部分热熔盐进入蒸汽发生器系统产生过热蒸汽，驱动汽轮发电机组发电，为千家万户送去清洁能源，部分热量存储在熔盐罐中，为日落后满负荷发电积蓄能量。
(1)塔式太阳能发电系统主要是把______能转化为______能；
(2)定日镜的作用是将太阳光经凹面镜______后会聚在集热器上；
(3)光热发电的优点是（说出一条即可）______。
33．火箭使用的燃料主要是液态氢，这是利用了氢燃料_________大的特性。某次火箭发射过程中，21t氢完全燃烧释放出的热量是______J；如果完全燃烧热值为3×107J/kg的煤，产生相同的热量，则需要煤的质量为_______kg。（q氢＝1.4×108J/kg）
34．一根长1m的导线，电阻为R。先把它剪去一半，再将剩下的一半均匀拉长为1m，此时它的电阻是______R。
35．某同学把标有“8V 16W”的灯泡L1和“12V 36W”的灯泡L2串联在电路中，闭合开关后，其中一个灯泡能正常发光，另一个没有达到额定电压，由此可知电源电压为_______V；若将这两个灯泡并联，为了保证安全，干路允许通过的对最大电流_______A。
36．在相同时间内把同一物体分别沿如图所示的光滑斜面BA、CA（BA
37．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20） A”表示这个电能表的_______电流为20 A。他家同时工作的用电器的总功率不能超过________W。
38．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁，将开关闭合后，滑片P从a端到b端的滑动过程中，弹簧的长度会变____________________（填“长”或“短”），这是因为电磁铁的磁性随着电流的增大而___________________。
39．如图所示电路中，闭合开关后，电流表A1的示数是0.35 A，电流表A2的示数是0.54 A，两灯是____联的，A3的示数应该是____A，A4的示数是____A。
40．在如图所示的电路中，闭合开关后将出现_____（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线_____；要使电路中两灯并联，只要将导线_____接到_____接线柱．（a、b、c、d为导线，A、B、C、D为接线柱）
三、实验题（每空1分，共2题，15分）
41．小刚和小军在探究“电流与电压和电阻的关系”实验中：
表一：
表二：
（1）小刚探究“电压与电流的关系”，所测的数据如表一所示：
由表一数据可得：在____一定时，导体中的电流与导体两端的电压成 ____比；
（2）小军探究“电流与电阻的关系”，所测的数据如表二所示：
①请依据表格和电路图（如图所示）分析，将AB间电阻由5Ω 换成10Ω，闭合开关进行实验时，应向 ____（选填“左”或“右”）移动滑片P，使电压表的示数保持___V不变；
②结论：在 _______一定时，导体中的电流与导体的电阻成________比。
42．物理兴趣小组的同学们为了研究“水沸腾时温度变化规律”，设计实验并组装了如图甲所示的装置进行实验。
（1）进行该实验除了图甲中所示的器材，还需要一个重要的测量工具_____；
（2）小明点燃酒精灯对水加热。在水加热至沸腾的过程中，发现如图乙所示三种现象，三种现象发生的时间顺序是_____；
（3）加热过程中，同学们每隔1min在表格中记录一次加热时间和温度。其中小明组和小军组的实验数据如下表所示：
小军发现小明组有一个实验数据有明显错误，这个错误的数据是_____℃；
小明认为自己在实验过程中实事求是、尊重客观事实，不会有错误。于是小军说出了他的判断依据是_____；
（4）小军组认为用图象来分析实验数据更有利于总结和发现规律，于是在坐标纸上描出各点并绘制图象如图丙所示。分析图象可以得出结论：水在沸腾时，_____；
（5）小明又对比了两个小组的实验数据，发现他们把水加热至沸腾的时间不同。于是对实验过程进行评估与反思：实验过程中他们使用了相同的装置，用火焰大小基本相同的酒精灯对水加热至沸腾，火焰基本上不影响实验结果。于是，他找出了加热至沸腾所用时间不相同的真正原因是_____。
四、计算题（每题10分，共2题，20分）
43．在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算， 请你综合应用所学知识解答下列问题：
(1)如图所示，电热水壶使用的都是三脚插头，中间较____（选填“短”或“长”）的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与______相连，防止漏电时对人造成伤害；壶底的加热盘烧水时是通过________________的方式改变了水的内能。
(2)电热水壶的铭牌如表所示，正常工作时通过电热水壶的电流是多少_____A？
(3)小刚在壶中加入额定容量2kg且初温为20℃的水，在额定电压下将其加热到沸腾。已知烧水时气压为1个标准大气压， c水=4.2×103J/（kg·°C），则水吸收的热量是多少____J？
44．如图为供电站给家庭电路供电的示意图，一供电线路的电压为220 V，每根输电导线的电阻r为0.lΩ，电路的用电端并联了100盏额定电压为220V、额定功率为40W的电灯。（忽略温度对灯丝电阻的影响）
（1）求每盏灯的电阻大小；
（2）若只打开10盏灯，求10盏灯的总电阻和输电导线中的电流；
（3）若将100盏灯全部打开，求输电导线上损失的电功率（结果以W为单位，保留整数）。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】R1与R2并联，在并联电路中，各支路两端电压相等，故
U1:U2=1:1
由欧姆定律可得
U1=I1R1
U2=I2R2
又因为
U1=U2
所以
I1R1=I2R2
所以
I1:I2= R2:R1=3:2
故BCD不符合题意，A符合题意，故选A。
2、A
【解析】A．一根金属丝被均匀拉长后，材料、温度不变，长度增加，横截面积减小，故它的电阻将变大，故A正确；
B．电阻是导体对电流的阻碍作用，与导体通不通电没有关系，B说法错误；
CD．导体电阻与导体的长短、粗细、材料、温度有关，研究和总结结论时，要运用控制变量的方法，CD说法均错，
故选A．
3、A
【详解】由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流；因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故C错误；因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变，滑动变阻器的滑片向左移动时，变阻器接入电路中的电阻变大，由I＝可知,通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，故A正确，B错误；由电压表V示数不变、电流表A示数变小可知，电压表V的示数与电流表A的示数的比值变大，故D错误．故选A．
【点睛】
由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化．
4、C
【详解】由图知道，滑动变阻器R2与定值电阻R1串联，电压表测量定值电阻R1两端的电压，电流表测电路中的电流；
①当电压表的示数最大为3V时，电路中的电流：
所以，电路中的最大电流为0.3A；当变阻器接入电路的电阻最大时，电路中电流最小，最小值为：
，
所以，电流表示数允许的变化范围为0.2A～0.3A,故①错误。
②当电路中电流最大时，R2接入电路的最小阻值为：
，
而变阻器R2接入电路的阻值最大为20Ώ，所以变阻器R2接入电路的阻值允许变化范围为10Ω～20Ω，故②错误。
③电路中电流变化范围为0.2A～0.3A，R1＝10Ω，由P＝I2R1知道，电阻R1消耗功率允许的变化范围为0.4W～0.9W，故③正确。
④电路消耗的最小功率是：
P小＝UI小＝6V×0.2A＝1.2W；
电路消耗的最大功率是：
P大＝UI大＝6V×0.3A＝1.8W；
所以，电路消耗总功率允许的变化范围为1.2W～1.8W，故④正确。
故选C。
5、B
【解析】A．人感觉温暖而舒适的室内温度是25℃，故A不符合题意；
B．一节干电池的电压为1.5V，故B符合题意；
C．家用微波炉的额定功率一般约为1000W，故C不符合题意；
D．山峡电站向华东电网输出电流最大约为6000A，故D错误。
6、B
【详解】由图示电路图可知，两电阻串联，电压表测定值电阻两端电压，电流表测电路电流；当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小，定值电阻阻值不变，电路电流增小，由可知，定值电阻电压变小，电压表示数变小。
故选B。
7、D
【解析】A、在ab两点间接入一个电流表时，电路为R的简单电路，电流表测电路中的电流，故A错误；
B．在a、b两点间接入一个“3V 0.5A”的小灯泡时，小灯泡的电阻，通过电路的电流，灯泡的额定电流是0.5A，实际电流小于额定电流，所以小灯泡不能正常发光，故B错误；
C、在a、b两点间接入一个10Ω的电阻时，电路消耗的电功率，故C错误；
D、在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V，即电压表有明显示数，故D正确。
故选D。
8、D
【详解】自动扶梯把小明从一楼匀速送到二楼，小明的质量不变，速度不变，则动能不变；同时高度增大，重力势能增大。动能不变，势能增大，因机械能等于动能与势能的总和，所以小明的机械能增大。故选D。
9、B
【详解】A．一节干电池的电压约为1.5V，故A不符合题意；
B．日常使用的节能灯正常工作时的电流约为0.1A，故B符合题意；
C．家用电冰箱正常工作一天消耗的电能
故C不符合题意；
D．液晶电视机的额定功率约为100W，故D不符合题意。
故选B。
【点睛】
需要对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案。
10、A
【详解】分析电路可知，这是一个并联电路，电流表测干路总电流，电压表测电源电压。
A．若L1灯泡断路，L2灯中仍有电流通过，所以电流表和电压表均有示数，故A符合题意；
B．若开关S2短路，L1和L2均发光，故B不符合题意；
C．若L1灯泡被短接，那L2也被短接，两个灯泡均不发光，故C不符合题意；
D．若L2灯泡被短接，那L1也被短接，两个灯泡均不发光，故D不符合题意。
故选A。
11、D
【详解】由于生活用的水是导体，所以，用湿布擦拭正在工作的台灯容易发生触电事故，故A不符合安全用电；
在未断开电源开关的情况下更换灯泡时，灯泡处仍带电，容易发生触电事故，故B不符合安全用电；
家庭电路中各用电器是并联的，若一个插座上同时使用多个大功率用电器，则会造成干路电流过大，容易引起火灾，故C不符合安全用电；
家庭电路中必须要有保险丝或空气开关，这样当电流过大时，可自动切断电源，对电路起到保护作用，故D符合安全用电．
12、D
【详解】AB．导体的电阻大小与导体两端的电压和通过的电流无关，故AB项错误；
C．没有说明材料和横截面积是否相同，故无法比较两导体的电阻大小关系，故C项错误；
D．导体的电阻表示的是导体对电流的阻碍作用，电阻越小，说明导体对电流的阻碍作用越小，故D项正确。
13、B
【详解】A．电路中要形成电流必须要有电压；故A正确，不符合题意；
B．电路两端有电源，则电路中不一定有电流，是否有电流，还要看电路是不是通路；故B错误，符合题意；
C．电池接在电路中，即使没有闭合电路，它的两端都有电压，因为电源是提供电压的装置，故C正确，不符合题意；
D．电路中有电流，则电路两端一定有电压，但电路有电压，不一定有电流，故D正确，不符合题意；
14、D
【详解】A．若物体内存在大量的自由电荷，物体就是导体，故A错误；
B．导体和绝缘体间没有绝对界限，在一定条件下，绝缘体会变为导体，如玻璃在红炽状态下就变为导体了，故B错误；
C．手握玻璃棒与丝绸摩擦，玻璃棒能够带电，说明玻璃与人体不导通，即玻璃棒属于绝缘体，故C错误；
D．绝缘漆属于绝缘体，变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘，故D正确。
故选D。
15、C
【解析】由A图知道，三个电阻依次连接，属于是串联，故不符合题意；B图中下方的两个电阻依次连接，属于是串联，然后再与上面一个电阻并联，整个电路属于混联，故不符合题意；C图中电路中有三个支路，三个电阻并列连接，属于是并联，故符合题意；D图中上面与下面两电阻并联后与中间的电阻串联，整个电路属于混联，故不符合题意，综上所述，故选C。
16、B
【详解】A．根据W＝Pt知道，消耗电能的多少与用电器电功率的大小和通电时间有关，电功率大不一定消耗电能多，故A错误；
B．根据W＝Pt知道，消耗相同的电能，所用时间短的用电器电功率大，故B正确；
C．电功率是指电流在单位时间内做功的多少，它是表示电流做功快慢的物理量，故C错误；
D．电功率是指电流在单位时间内做功的多少，与通电时间长短无关，故D错误。
17、A
【解析】A、由公式Q吸=cm△t变形可得：，由图象可知，质量和吸收的热量都相同的甲、乙两种液体，甲液体升高的温度高，所以甲比乙液体的比热容小，故A正确；
B、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，则甲、乙的比热容相同，由图象可知，吸收相同热量时，甲液体升高的温高，所以甲比乙液体的质量小，故B错误；
C、由题意可知，同一热源分别加热，加热相同的时间，甲与乙液体吸收的热量相同，故C错误；
D、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，比热容相同，吸收相同的热量，则液体的温度变化与它们的质量成反比，故D错误。
故选A。
18、C
【详解】滑动变阻器中电阻丝接入电路中的长度越长，滑动变阻器的电阻越大。由该原理易得C选项中变阻器的电阻最大。故A、B、D项不符合题意，C项符合题意。
19、A
【详解】根据焦耳定律的公式可知，通过这只电炉的电流是
故选A。
20、B
【详解】A．人接触火线，如果不形成通路，也不会发生触电事故，故A错误；
B．电能表是用来测量家庭电路消耗电能的多少，故B正确；
C．在家庭电路中，如果出现空气开关跳闸，可能是短路，也可能是电路总功率过大，故C错误；
D．用测电笔时，必须用手接触到笔尾的金属体，故D错误。
故选B。
21、B
【详解】A．由甲、乙图和电功率变形公式可知，甲灯的电阻小于乙电阻。当两灯串联时电流相等，乙灯的实际功率大于甲灯实际功率，甲灯没有乙灯亮，故A错误；
B．乙灯的灯丝较细，电阻大，正常发光时由公式可知通过乙灯的电流比甲灯小，故B正确；
C．两灯均正常发光时，由于没有给出发光时间，无法比较哪盏灯灯耗电能多，故C错误；
D．乙灯的额定功率为25W，实际功率是实际电压下的功率，如果实际电压不等于额定电压，实际功率就不等于额定功率，故D错误。
故选B。
22、A
【分析】（1）利用求得AB阶段晶体吸收的热量，因为相同时间内物质吸收的热量相同，则BC阶段为40min，由此可知在BC段，容器中物质吸收的热量；
（2）晶体在熔化过程中，吸收热量、内能增加，但温度不变；
（3）知道冰的质量，由图得出熔化前温度变化△t，则在熔化前内能增加；
（4）利用酒精灯对冰均匀加热，即在相同时间内冰吸热相同，分析图像得出，冰和水温度都升高20℃吸热多少关系，进而得出吸收相同的热量，温度变化大小关系；而冰化水质量不变，利用得出比热容大小关系．
【详解】A、冰的质量为500g=0.5kg，温度变化，AB阶段5min物质吸收的热量：；因为相同时间内物质吸收的热量相同，则BC阶段物质共吸收了的热量；故A正确；
B、冰在熔化过程中，吸收热量、内能增加，但温度保持不变，故B错；
C、在熔化前内能增加：
,故C错；
D、由题知，利用酒精灯对冰均匀加热，即在相同时间内冰吸热相同，由图可知，冰在前5min内温度升高了20℃，水在后10min内升高了20℃，可见升高相同的温度，水吸热多；则吸收相同的热量，水温度变化慢，而冰化水质量不变，所以由可知水的比热容比冰的比热容大，故D错．
故选A．
【点睛】
本题考查了比热容的概念、晶体熔化特点和吸热公式的应用，能从晶体熔化图像得出相关信息是关键．
23、A
【解析】用电器正常工作1小时消耗的电能最接近1kw﹒h，用电器的功率：P===1kW，
四个选项中空调额定功率一般1kw左右，符合题意；电视机和冰箱一般一百多瓦，不合题意；节能灯额定功率几瓦到几十瓦左右。故选A.
24、B
【详解】A．空调制冷功率约为1000W，家庭电路电压为220V，则工作电流约为
故A不符合题意；
B．大部分电动自行车的总电压为36V或48V，故B符合题意；
C．普通电冰箱的额定功率约为100W～300W，故C不符合题意；
D．Led台灯额定功率约为6W，则正常工作1min耗电约为
W=Pt=6W×60s=360J
故D不符合题意。
故选B。
25、C
【详解】A．紫外线可以使荧光物质发光和杀死微生物，故A不符合题意；
B．放在阳光下晒，提高了蔬菜的温度，加快了水分的蒸发，故B不符合题意；
C．放入冷藏室降低了蔬菜的温度，降低了表面上的空气流动，用塑料膜包好减少了蔬菜和外界的接触面积，减少了水分的蒸发，故C符合题意；
D．放入冷冻室是将蔬菜冷冻起来，故D不符合题意。
故选C。
26、B
【详解】AC．开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；
B．两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；
D．三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意．
27、B
【解析】A．一个中学生的质量一般在100斤即50kg左右，达不到500kg；故A项不符合题意；
B．空调的电功率约1000W，由得，空调的电流约为：
故B项符合题意；
C．一斤（500g）鸡蛋可称8到10个，所以一个鸡蛋的质量约为50g，故其重力约为：
故C项不符合题意；
D．成年人的身高在170cm左右，中学生的身高接近成年人，约168cm=16.8dm左右。故D项不符合题意；
28、C
【分析】解答本题可根据功率的物理意义进行分析选择．
【详解】功率的物理意义：功率是反映物体做功快慢的物理量，功率大的物体，做功快；功率小的物体，做功慢．所以做功最快的那一个人，他的功率最大．
故选C.
29、D
【详解】A．由图甲知，电流路径有两条，灯泡L1和L2并联，故A正确，不符合题意；
B．电流表A1测的是干路的电流，A2测的是通过L2的电流，示数为0.5A，由并联电路电流的特点知，电流表A1一定连接“3A”接线柱，故B正确，不符合题意；
C．A1的量程为0~3A，分度值为0.1A，示数1.5A，故C正确，不符合题意；
D．根据并联电流的特点知，通过L1的电流为
故D错误，符合题意。
故选D。
30、A
【详解】A. 核电站的核反应堆是利用可控的核裂变反应释放核能的设备，在可控条件下，核能发电相比较火力发电的好处是无污染．故A正确．
B. 电能不能从自然界直接得到补充，是不可再生能源；太阳能、地热能是可再生能源都可以源源不断地从自然界得到，属可再生能源，故B错误；
C. 太阳能电池是将太阳能转化为电能的装置，故C错误；
D. 滚摆上下来回运动说明动能和重力势能是可以相互转化的，并且说明能量的转化具有方向性，故D错误．
故选A.
二、填空题（每空1分，共10题，20分）
31、斥力 导电 摩擦起电
【详解】由于分子间有相互作用的斥力，所以物体不能无限压缩；铜具有良好的导电性，所以可以选铜材料做导线；脱毛衣时听到的“噼啪”声，是因为在干燥的空气中，衣服产生了摩擦起电现象．
32、光能 电能 反射 清洁无污染/可储能 /可调峰/实现连续发电
【详解】(1)[1][2]由图可得，塔式太阳能发电系统先接收太阳光，接收器再将所吸收的热能转换成蒸气驱动汽轮机发电。所以塔式太阳能发电系统主要是把光能转化为电能。
(2)[3]由图可得，定日镜的作用是将太阳光经凹面镜反射后会聚在集热器上。
(3)[4]光热发电利用太阳能发电，生产与发电均清洁无污染；电网的负荷曲线形状在白天与太阳能发电自然曲线相似，上午负荷随时间上升，下午随时间下降，因此太阳能发电是天然的电网调峰负荷，可根据电网白天和晚上的最大负荷差确定负荷比例，一般可占1020%的比例；受益于热能的易储存性，所有太阳能光热发电电站都有一定程度的调峰、调度能力，即通过热的转换实现发电的缓冲和平滑，并可应对太阳能短暂的不稳定状况；储能是可再生能源发展的一大瓶颈，实践证明储热的效率和经济性显著优于储电和抽水蓄能。配备专门蓄热装置的太阳能光热发电电站，不仅在启动时和少云到多云状态时可以补充能量，保证机组的稳定运行，甚至可以实现日落后24小时不间断发电，同时可根据负载、电网需求进行电力调峰、调度。（说出一条即可）
33、热值
【详解】[1]火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢时，可以释放出更多的热量；
[2] 21t氢完全燃烧释放出的热量：
；
[3] 需要煤的质量为
。
34、2
【详解】在材料和横截面积不变时，电阻阻值和长度成正比；在材料和长度不变时，电阻阻值与横截面积成反比；所以先把它剪去一半，那么这一半的电阻体积是
再将这一半均匀拉长为1m，这时体积是
由于体积都是相同的，即，那么可知这时导线的横截面积，那么材料和长度不变时，横截面积和电阻阻值成反比，横截面积变小为一半，那么电阻变大为2倍，即此时它的电阻是2R。
35、16 4
【详解】[1]由知道，两灯泡的电阻分别是：
；
；
由串联电路电阻的分压特点知道，两只灯泡电阻相同时，分得的电压相等；所以，应是L1 正常发光，L2没有到达额定功率，且U1 =U2 = 8V；又因为串联电路中总电压等于各分电压之和，所以，电源电压是：
U=U1 +U2 =8V+8V=16V；
[2]若将这两个灯泡并联，则两只灯泡两端的电压相等，根据题意知道，电路两端允许所加的最大电压是：
U′=U1=8V，
此时L1支路的电流是：
，
通过L2 支路的电流是：
，
由于并联电路中干路电流等于各支路电流之和，所以，干路允许通过的最大电流是：
I=I1 +I2=2A+2A=4A。
36、＝ ＝
【详解】[1]无论物体是沿光滑斜面BA匀速推上顶端，还是沿光滑斜面CA匀速推上顶端，物体上升的高度相同，所以克服重力做功也就相同，即W1=W2。
[2]因为斜面光滑，所以推力做的功等于克服重力做的功，即，又因为是在相同时间内把物体分别推上斜面顶端，由 可知，P1=P2。
37、额定最大电流 4400
【详解】[1]“10A”表示电能表的标定电流，“20A”表示额定最大电流。
[2]家中用电器的总功率不能超过
P大＝UI=220V×20A＝4400W
38、短 增强
【详解】[1][2]由图可知，电流从螺线管的上端流入，下端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为S极、下端为N极；据同名磁极相互排斥可知，条形磁铁受到向上的排斥力；当滑片P从a端到b端的滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强，条形磁铁受到的排斥力变大，故弹簧会变短一些。
39、并 0.89 0.35
【解析】由电路图可知，两盏灯并联，电流表A3测干路电流，电流表A1、A4都测量L2支路的电流，电流表A2测L1支路的电流；根据题意可知，通过L1的电流，通过L2的电流，因为并联电路中干路的电流等于各支路电流之和，所以A3的示数：
；
因为电流表A1、A4都测量L2支路的电流，所以电流表A1、A4的示数相等，即A4的示数为0.35A。
【点睛】
本题考查了并联电路电流的电流规律，分析清楚电路结构、熟练应用并联电路的电流规律是正确解题的关键。
40、短路ca(或d)A(或C)
【解析】试题分析：串联电路中各用电器是逐个顺次连接，电流只有一条路径；并联电路中各用电器是并连接在电路的两端之间，电流有多条流通路径；电源短路是指用导线将电源两极直接连接起来的电路．如图电路，闭合开关后电流将从正极开始，沿a→c→d，经开关回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；
要使电路中两灯串联，只要从电源正极流出的电流，依次先后经过灯泡，则在B、D两点之间的导线c不能连接，应拆除；
要使两灯泡并联，电流从电源正极流出，分两路分别进入灯泡，则必须将导线d接到C点接线柱上．
考点：本题考查电路的三种状态、串联电路和并联电路的辨别
点评：本题主要考查对串并联电路连接特点的了解；以及电路的三种状态的掌握．
三、实验题（每空1分，共2题，15分）
41、电阻 正 右 2 电压 反
【详解】(1)[1][2]从表一中数据可以看出，电阻一定值，电阻两端的电压增大为原来的几倍，通过电阻的电流也跟着增大为原来的几倍，故可得结论：电阻一定时，导体中的电流与其两端的电压成正比；
(2)①[3][4]将AB间电阻由5Ω换成10Ω时，电阻增大，其分得的电压增大，为保持定值电阻两端的电压不变，由串联电路电压的规律可知增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V；
②[5][6]从表格中数据可以看出，电压一定时，电流变化的倍数与电阻变化倍数的倒数相等，故可得结论：电压一定时，导体中的电流与导体的电阻成反比。
42、秒表 BAC 65 根据Q吸=cm△t，相同的时间升高相同的温度 吸收热量，温度保持不变 小明所用的水质量大
【详解】(1)[1]此实验需要按一定时间记录温度，所以重要的两个测量仪器是温度计和秒表，此时实验缺少了秒表；
(2)[2]读图可知，B中有白气，但内部并无气泡产生，说明水温开始升高，A中内部产生大量气泡，但气泡越来越小，说明此时上层水温还较低，已经接近沸腾；C中内部产生大量气泡，且气泡越来越大，说明此时水正在沸腾。故它们出现的先后顺序是BAC；
(3)[3][4]每隔1min在表格中记录一次加热时间和温度，小军根据Q吸＝cm△t，相同的时间升高相同的温度，判断小明组有一个实验数据有明显错误，这个错误的数据是65；
(4)[5]由图象可以看出，加热6min后，水的温度保持不变，因此可以得出结论：水在沸腾时，不断吸收热量，温度保持不变。
(5)[6]由图表可知，小明所用水的初温为20℃，小军所用水的初温为20℃，水升高的温度相同，由Q吸＝cm△t可知，小明把水加热到沸腾，所用时间较长的原因是小明所用的水质量大。
四、计算题（每题10分，共2题，20分）
43、长 地线 热传递 5 6.72×105
【详解】(1)三脚插头中间稍长些的脚是把用电器的金属外壳与大地相连接，而且脚稍长一些可保证在插入插座和拔出插座时更安全，因为将该插脚插入插座时外壳先接地线，拔出该插脚时外壳后脱离地线，防止漏电时对人造成伤害，壶底的加热盘烧水时是通过热传递的热传导方式改变了水的内能。
(2)由可得，正常工作时通过电热水壶的电流为
(3)水吸收的热量为
答：(1) 电热水壶使用的都是三脚插头，中间较长的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与地线相连，防止漏电时对人造成伤害，壶底的加热盘烧水时是通过热传递的方式改变了水的内能；
(2)正常工作时通过电热水壶的电流是5A；
(3)水吸收的热量是6.72×105J。
44、 (1)1210Ω；(2)1.82A；(3)64W。
【详解】(1)由P=可得，每盏灯泡的电阻：
RL===1210Ω；
(2)若只打开10盏灯，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，10盏灯的总电阻：
R并===121Ω，
因串联电路中总电阻等于各分电阻之和，所以，线路的总电阻：
R=R并+2R线=121Ω+2×0.1Ω=121.2Ω，
输电导线中的电流：
I==≈1.82A；
(3)将100盏灯全部打开时，电路中的总电阻：
R′=R并′+2R线=+2R线=+2×0.1Ω=12.3Ω，
电路中的电流：
I′===A，
输电导线上损失的电功率：
P线=(I′)2×2R线=(A)2×2×0.1Ω≈64W。
答：(1)每盏灯的电阻为1210Ω；
(2)若只打开10盏灯，10盏灯的总电阻为121Ω，输电导线中的电流为1.82A；
(3)若将100盏灯全部打开，输电导线上损失的电功率为64W。
R=10Ω
U/V
1.5
2
2.5
I/A
0.15
0.2
0.25
U=2V
R/V
5
10
20
I/A
0.4
0.2
0.1
时间/min
0
1
2
3
4
5
6
7
8
9
10
小明组
水的温度/℃
20
30
40
50
65
70
80
90
98
98
98
小军组
水的温度/℃
20
35
50
65
80
95
99
99
99
99
99
额定容量
2kg
额定电压
220V
额定功率
1100W
频率
50Hz
相关试卷
2023-2024学年贵阳市重点中学物理九上期末质量检测模拟试题含答案： 这是一份2023-2024学年贵阳市重点中学物理九上期末质量检测模拟试题含答案，共13页。试卷主要包含了考生必须保证答题卡的整洁，下列四种现象中属于扩散现象的是，两根导线的电阻之比是3，关于比热容，下列说法正确的是等内容，欢迎下载使用。
2023-2024学年福建省福清市江阴中学物理九上期末质量检测模拟试题含答案： 这是一份2023-2024学年福建省福清市江阴中学物理九上期末质量检测模拟试题含答案，共13页。
2023-2024学年福建省三明市宁化城东中学物理九上期末质量检测模拟试题含答案： 这是一份2023-2024学年福建省三明市宁化城东中学物理九上期末质量检测模拟试题含答案，共7页。试卷主要包含了考生必须保证答题卡的整洁，如图电路中G是一个灵敏电流计，下列符合安全用电原则的是，不列物品，能被磁铁吸引的是，甲、乙两个用电器的电压之比为2等内容，欢迎下载使用。
