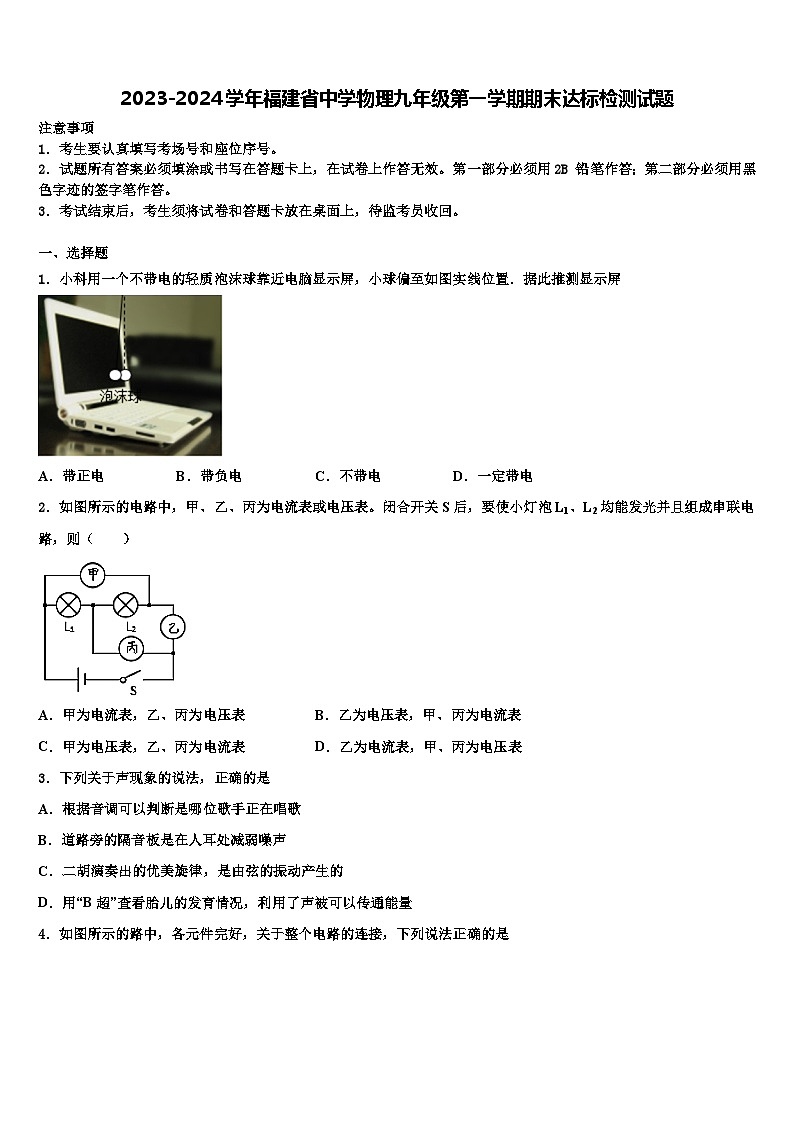

2023-2024学年福建省中学物理九年级第一学期期末达标检测试题
展开
这是一份2023-2024学年福建省中学物理九年级第一学期期末达标检测试题，共15页。试卷主要包含了考生要认真填写考场号和座位序号，一年四季，水给人们带来千般美景，下列关于热现象的说法，正确的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题
1．小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置．据此推测显示屏
A．带正电B．带负电C．不带电D．一定带电
2．如图所示的电路中，甲、乙、丙为电流表或电压表。闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（ ）
A．甲为电流表，乙、丙为电压表B．乙为电压表，甲、丙为电流表
C．甲为电压表，乙、丙为电流表D．乙为电流表，甲、丙为电压表
3．下列关于声现象的说法，正确的是
A．根据音调可以判断是哪位歌手正在唱歌
B．道路旁的隔音板是在人耳处减弱噪声
C．二胡演奏出的优美旋律，是由弦的振动产生的
D．用“B超”查看胎儿的发育情况，利用了声被可以传通能量

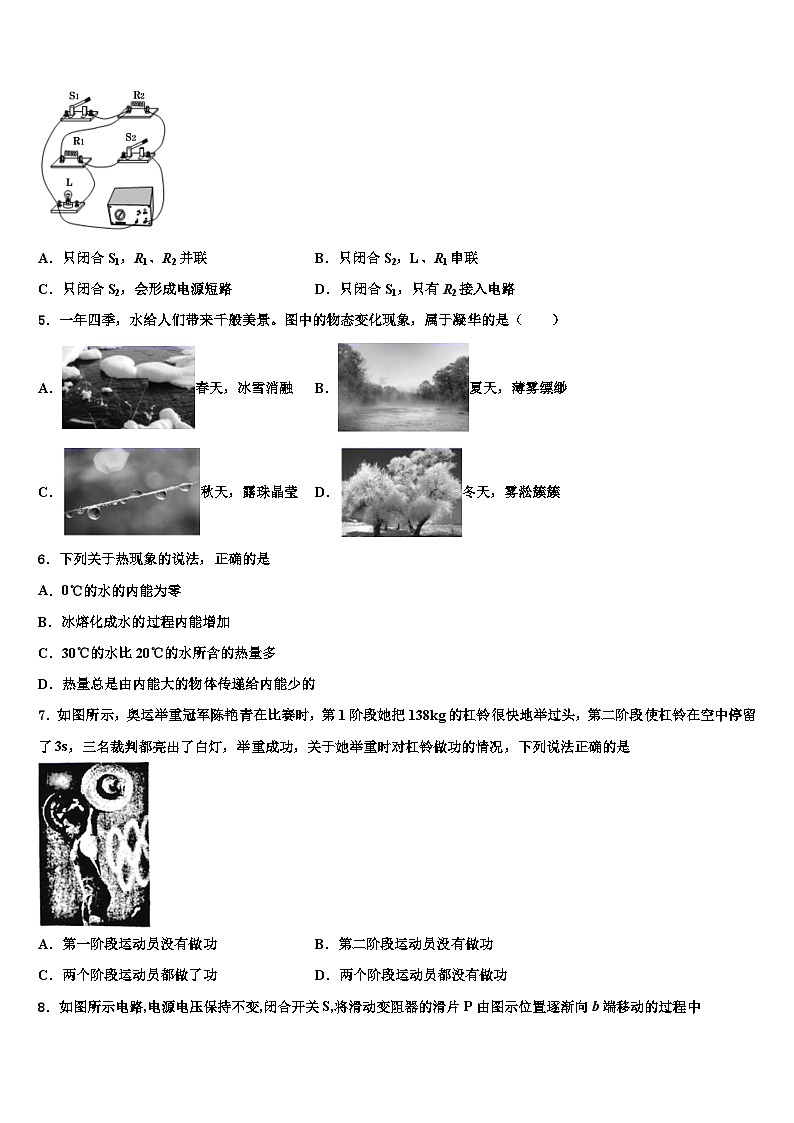

4．如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是
A．只闭合S1，R1、R2并联B．只闭合S2，L、R1串联
C．只闭合S2，会形成电源短路D．只闭合S1，只有R2接入电路
5．一年四季，水给人们带来千般美景。图中的物态变化现象，属于凝华的是（ ）
A．春天，冰雪消融B．夏天，薄雾缥缈
C．秋天，露珠晶莹D．冬天，雾淞簇簇
6．下列关于热现象的说法，正确的是
A．0℃的水的内能为零
B．冰熔化成水的过程内能增加
C．30℃的水比20℃的水所含的热量多
D．热量总是由内能大的物体传递给内能少的
7．如图所示，奥运举重冠军陈艳青在比赛时，第1阶段她把138kg的杠铃很快地举过头，第二阶段使杠铃在空中停留了3s，三名裁判都亮出了白灯，举重成功，关于她举重时对杠铃做功的情况，下列说法正确的是
A．第一阶段运动员没有做功B．第二阶段运动员没有做功
C．两个阶段运动员都做了功D．两个阶段运动员都没有做功
8．如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中
A．电压表V示数变小,电流表A1示数变大
B．电压表V示数不变,电流表A2示数变小
C．电压表V的示数与电流表A1示数的比值变小
D．电压表V的示数与电流表A2示数的比值不变
9．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
10．学习了电磁现象，对图的描述中，正确的是（ ）
A．甲图中导体棒ab竖直向上运动时，电流表指针将会摆动
B．乙图的实验表明磁可以生电
C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系
D．丁图演示的是电磁感应现象
11．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（ ）
A．通过两灯泡的电流I1：I2=3：5
B．灯泡两端的电压U1：U2=3：5
C．灯泡的电功率P1：P2=5：3
D．灯泡L1比L2暗
12．小华实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮、电铃响
B．小灯泡不亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡亮、电铃不响
二、填空题
13．汽油机的一个工作循环是由四个冲程组成，如图所示是表示汽油机的_____冲程，汽车汽油机工作过程中，水箱中的水温度会升高，这是通过_____的方式使水的内能增加。若汽车水箱内装有质量为4kg、温度为25℃的水，一段时间过后水的温度变成了50℃，那么水吸收的热量为_____J。(c水=4.2×103J/(kg⋅℃))
14．我们家里的白炽灯正常工作时的电压为______V；它是根据电流的______效应工作的；控制电灯的开关必须接在______线上。
15．如图电路中，若使L1和L2串联，应闭合开关_____；若使L1和L2并联，应闭合开关_____；若闭合开关_____，将烧毁电源。
16．指南针是我国古代的四大发明之一。我国古代就利用司南来辨别方向，司南是现代所用的指南针的始祖。司南之所以能指示方向，是因为我们生活的地球本身就是一个大磁体，周围存在着______。静止时，司南的握柄指向地理的南方，握柄应为该磁体的_______（选填“N”或“S”）极。
三、实验题
17．（8分）小明要测量定值电阻Rx的阻值（约十几欧）。现有器材：电源（6V）、滑动变阻器、电流表、电压表、开关各一个，导线若干。
(1)如图甲所示电路，请用笔画线代替导线，将该电路连接完整；
（_________）
(2)在连接电路时，开关应处于_____状态，电路连好后，闭合开关前，应将滑动变阻器滑片移至最_______端。闭合开关，移动滑片到某一位置，电压表示数如图乙所示，则Rx两端的电压为______V，观察到电流表示数为0.1A，他记下数据并算出电阻Rx的阻值为_______Ω；
(3)本实验进行了多次测量的目的是________________。
18．（8分）用伏安法测量某定值电阻R的阻值。
（1）请按照图所示的电路图，以笔画线代替导线，完成图的电路连接。
（__________）
（2）根据实验需求在虚线框内设计一个记录表格；
（__________）
（3）某次实验的电表示数（图所示），此时定值电阻的阻值是_____________
19．（8分）用图电路探究并联电路中电流关系。
（1）闭合开关，发现L2亮，而L1不亮。小易认为L1不亮的原因是L1短路，你认为他的判断是_______(填“正确”或“错误")的。
（2）小易想测量通过L1的电流，将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“﹣”接线柱上，其他导线都不动。他这种方法是______ (选填 “可行”或“不可行”)的，理由是________。
（3）小易将实验数据记录在下表中，分析表中数据，可得出并联电路中电流关系的表达式为_________。（用表格中的物理量符号表示）
四、作图题
20．（8分）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制．请在图中按要求正确完成电路连接．
（________）
21．（8分）请标出图中小磁针的N极．
五、计算题
22．（10分）为了保障学生安全，我县城区运行着一批大鼻子校车，如图所示有一款大鼻子校车满载时总重为2×105N，最大功率是80kW，若以最大功率匀速行驶时受到阻力是车总重的0.02倍，百公里耗油量是25L，已知柴油热值为4×107J/L。求：
（1）完全燃烧25L柴油放出热量；
（2）校车消耗25L柴油做的机械功；
（3）校车以最大功率匀速行驶时的效率；
（4）校车以最大功率匀速行驶时的速度。
23．（12分）如图所示电路，电源电压恒定不变，电阻R1=20Ω，当S2断开时，S1闭合时，电流表的示数为0.3A，当S1、S2均闭合时，电流表的示数为0.5А，求：
(1)电源电压；
(2)电阻R2的阻值；
(3)电阻R2的电功率 。
参考答案
一、选择题
1、D
【详解】由图知不带电的轻质泡沫球靠近电脑显示屏时会被吸引，根据带电体能够吸引轻小物体知，显示屏一定带电，故D正确，ABC错误．
2、D
【详解】若要使小灯泡L1、L2均能发光，并且组成串联电路，则电流从电源正极流出后，会依次流经L1、L2，故甲和丙必为电压表；电流通过L1、L2后流经乙后回到负极，则乙必为电流表。
故选D。
3、C
【解析】A. 音色是发声体特有的特征，所以根据音色可以判断是哪位歌手正在唱歌，故A错误；
B. 道路旁的隔音板是在噪声的传播过程中减弱噪声的，故B错误；
C. 声音由振动产生，所以二胡演奏出的优美旋律，是由弦的振动产生的，故C正确；
D. 用“B超”查看胎儿的发育情况，利用了声被可以传通信息，故D错误；
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
4、D
【详解】AD．由图可知，只闭合S1时电路中只有R2，故A错误，D正确；
BC．由图可知，只闭合S2时电路中有且只有L，故B、C错误；
5、D
【详解】A．冰雪消融，是固态的冰变成液态的水，是熔化现象，故A项不符合题意；
B．夏天，薄雾缥缈，雾是液态的小水珠，是空气中的水蒸气遇冷形成的，是液化现象，故B项不符合题意；
C．秋天，露珠晶莹，露是液态的小水珠，是空气中的水蒸气遇冷形成的，是液化现象，故C项不符合题意；
D．雾凇是固态的小冰晶，是空气中的水蒸气遇冷形成的，是凝华现象，故D项符合题意。
故选D。
6、B
【详解】A．一切物体都有内能，所以0℃的水内能不为零，故A错误；
B．内能与物体的温度、质量和状态有关，冰熔化成水时吸收热量，内能增加，故B正确；
C．热量是一个过程量，不能说含有多少热量，故C错误；
D．热量总是由高温物体传递给低温物体，不是由内能大的物体传递给内能少的物体，故D错误．
7、B
【详解】第一阶段她把138kg的杠铃很快地举过头顶，力的方向向上，距离也向上；故第一阶段运动员做了功；
第二阶段使杠铃在空中停留了3s，只有力，没有距离；故第二阶段运动员没有做功；
故选B。
8、D
【详解】由电路图可知，R1、R2并联，电压表测电源的电压，电流表A1测干路中的电流，电流表A2测R1支路的电流；
电源的电压不变，滑片移动时，电压表的示数不变，
并联电路中各支路独立工作、互不影响，滑片移动时，通过R1的电流不变，即电流表A2示数不变，
当滑动变阻器的滑片P向b端移动时，R2接入电路中的电阻变大，
由I=可知，通过R2支路的电流变小，
并联电路中干路电流等于各支路电流之和，干路总电流变小，即电流表A1的示数变小．
A．由以上分析知，电压表V示数不变,电流表A1示数变小，故A不符合题意；
B．由以上分析知，电压表V示数不变，电流表A2示数不变，故B不符合题意；
C．电压表V示数不变，电流表A1示数变小，则电压表V示数与电流表A1示数的比值变大，故C不符合题意；
D．电压表V示数不变，电流表A2示数不变，则电压表V示数与电流表A2示数的比值不变，故D符合题意．
9、D
【详解】如图电路，两灯泡并联，电压表测电压，电流表A测量L2的电流．
A．若L1短路，则L2、电源都同时被短路，两灯都不发光，故A不符合题意；
B．若L2短路，则L1、电源都同时被短路，两灯都不发光，故B不符合题意；
C．若L1断路，则L2发光，但电流表、电压表都会有示数，故C不符合题意．
D．若L2断路，只有L1发光，此时电流表无示数，但电压表有示数，故D符合题意；
故选D．
【点睛】
判断电路故障时，若不能直接找准电路的故障点，可以将选项中所描述的情况代入电路中进行逐个分析判断，则不难找出正确答案．
10、C
【详解】A．图中是电磁感应现象，导体棒ab竖直向上运动时，没有切割磁感线，没有产生感应电流，电流表不会摆动，故A错误；
B．图示是奥斯特实验，说明通电导体周围存在磁场，即电生磁，故B错误；
C．图中两电磁铁的电流相同，匝数不同，研究的是电磁铁磁性强弱与线圈匝数的关系，故C正确；
D．图可知，导体通电后，在磁场中受力运动，是电动机的制作原理，故D错误。
故选：C。
11、C
【详解】由电路图可知，两灯泡并联，
A．根据欧姆定律公式I=，得通过两灯泡的电流之比：
==×=×=，
故A不正确；
B．由并联电路中各支路两端的电压相等，得灯泡两端的电压：
U1:U2=1:1，
故B不正确；
C．根据电工率决定式P=UI，得：
==×=×=，
故C正确；
D．由灯泡的亮暗取决于实际功率的大小，由于=，灯泡L1比L2亮，故D不正确．
12、D
【详解】由电路图知，开关S1控制整个电路，开关S2与电铃并联，当闭合开关S1和S2后，电铃被S2短路，为灯泡的基本电路，因此电铃不响，小灯泡发光。故ABC错误，D正确。
故选D。
二、填空题
13、压缩 热传递
【详解】[1]由图知，两个气门都关闭，活塞上行，所以是压缩冲程；
[2]汽油机的温度比水的温度高，所以内能会从汽油机传向水，这是通过热传递的方式改变水的内能；
[3)水吸收的热量：
Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×4kg×(50℃−25℃)=4.2×105J。
14、220 热 火
【详解】[1]家中电灯的正常工作电压为220V；
[2]电流流过白炽灯时，灯丝要发热，这是电流的热效应；
[3]家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生。
15、S2 S1、S3 S1、S2、S3
【详解】[1]如图电路中，若使L1和L2串联，则电流的路径只有一条，电流要分别经过L1和L2，应闭合开关S2；
[2]若使L1和L2并联，则电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3；
[3]若同时闭合开关三个开关S1、S2、S3，则电源的两端被导线相连，电源会短路，将烧毁电源。
16、地磁场（磁场） S
【详解】[1] 地球本身是一个大磁体，地球周围存在磁场，称之为地磁场。
[2] “司南”静止时总指南北是因为受到地磁场的作用，且“司南”静止时勺柄是S极，即勺柄指向的是地球的南极。
三、实验题
17、 断开 左 1.2 12 求平均值减少误差
【详解】(1)[1]变阻器按一上一下串联接入电路中，如下图所示：
(2)[2][3]为了保护电路，在连接电路时，开关应处于断开状态；闭合开关前，应将滑动变阻器滑片移至阻值最大处，即最左端。
[4]由图乙可知，电压表选用小量程，分度值为0.1V，示数为1.2V。
[5]电阻Rx的阻值
Rx==12Ω
(3)[6]由于一次实验测量的结果误差较大，故本实验进行了多次测量的目的是求平均值减小误差。
18、 见解析所示 10Ω
【详解】(1)[1]由图可知，电压表的量程为0～3V，且与电阻并联；电流表的量程为0～0.6A，且与电阻串联；将电流表、被测电阻以及滑动变阻器串联连接，电压表并联在被测电阻两端，注意滑动变阻器按一上一下的原则接线，如下图所示：
(2)[2]用伏安法测量某定值电阻R的阻值，需要设计实验次数3次，记录电压表、电流表的示数，需要有电阻和电阻平均值，如下表所示：
(3)[3]由图可知，电压表所选量程为0～3V，由指针位置可知，电压表的示数为2.4V；由图可知，电流表所选量程为0～0.6A，由指针位置可知，电流表的示数为0.24A；电阻的阻值
R==10Ω。
19、错误 不可行 电流表的正负接线柱接反了
【解析】(1)[1]图中两灯并联，若小易认为不亮的原因是短路，则另一个灯泡会同时短路，两灯都不发光，故小易的判断是错误的（故障为灯泡断路）；
(2)[2][3]当将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上，其它都不动，这时电流表与灯泡L1串联，测量灯泡L1的电流，但这样做电流表的正负接线柱接反了，故不可行；
(3)[4]分析表中数据可以得出：并联电路中干路电流等于各支路电流的和，即表达式为：
四、作图题
20、
【分析】同时闭合工作，为串联
【详解】由题意分析可得，当有人且在白天时电动扶梯才会工作，故开关应串联，且应满足安全用电，开关接火线，如图
21、如下图所示
【详解】因为地磁南极在地理北极附近，而地磁北极在地理南极附近，根据异名磁极相互吸引，故小磁针指向北方（即地磁南极）的为N极，指向南方（即地磁的北极）的是小磁针的S极，如图所示．
五、计算题
22、（1）（2）（3）40%（4）20
【详解】(1)Q=Vq得，完全燃烧25L柴油放出热量：
；
(2)由题意知，
，
因校车匀速运动，根据二力平衡可知，牵引力：
，
则车消耗25L柴油做的机械功：
。
(3)校车以最大功率匀速行驶时的效率：
。
(4)由
得，校车以最大功率匀速行驶时的速度：
。
答：(1)完全燃烧25L柴油放出热量1×109 J；
(2)校车消耗25L柴油做的机械功为4×108 J；
(3)校车以最大功率匀速行驶时的效率为40%；
(4)校车以最大功率匀速行驶时的速度是20m/s。
23、 (1)6V；(2)30Ω；(3)1.2W
【详解】(1)只闭合S1时，只有R1接入电路，电源电压为
U=I1R1=0.3A×20Ω=6V
(2)S1、S2均闭合时，R1与R2并联，则
I2=I-I1=0.5A-0.3A=0.2A
R2的电阻为
R2===30Ω
(3)R2的电功率为
P2=UI2=6V×0.2A=1.2W
答：(1)电源电压是6V；
(2)电阻R2的阻值是30Ω；
(3)电阻R2的电功率是1.2W。
L1电流（）
L2电流（）
干路（）
1
0.30
0.20
0.50
2
0.32
0.18
0.50
3
0.28
0.22
0.50
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平均值R/Ω
1
2
3
