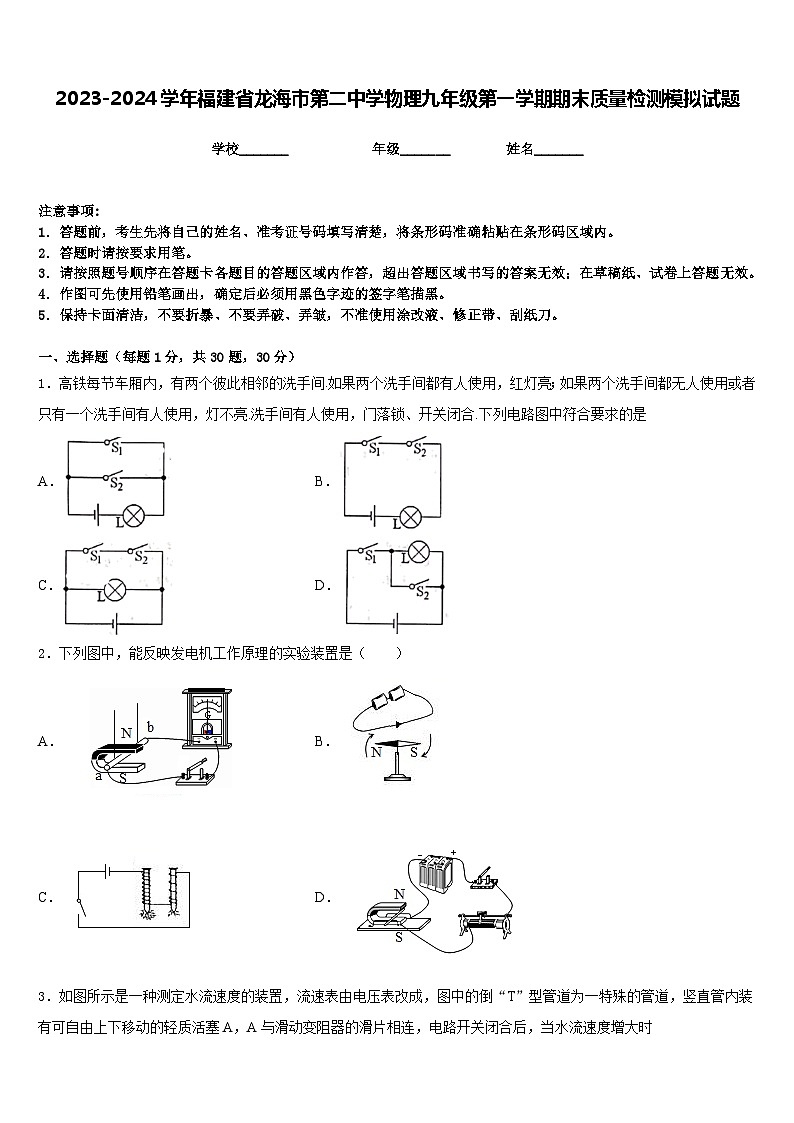

2023-2024学年福建省龙海市第二中学物理九年级第一学期期末质量检测模拟试题含答案
展开
这是一份2023-2024学年福建省龙海市第二中学物理九年级第一学期期末质量检测模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．高铁每节车厢内，有两个彼此相邻的洗手间.如果两个洗手间都有人使用，红灯亮；如果两个洗手间都无人使用或者只有一个洗手间有人使用，灯不亮.洗手间有人使用，门落锁、开关闭合.下列电路图中符合要求的是
A．B．
C．D．
2．下列图中，能反映发电机工作原理的实验装置是（ ）
A．B．
C．D．

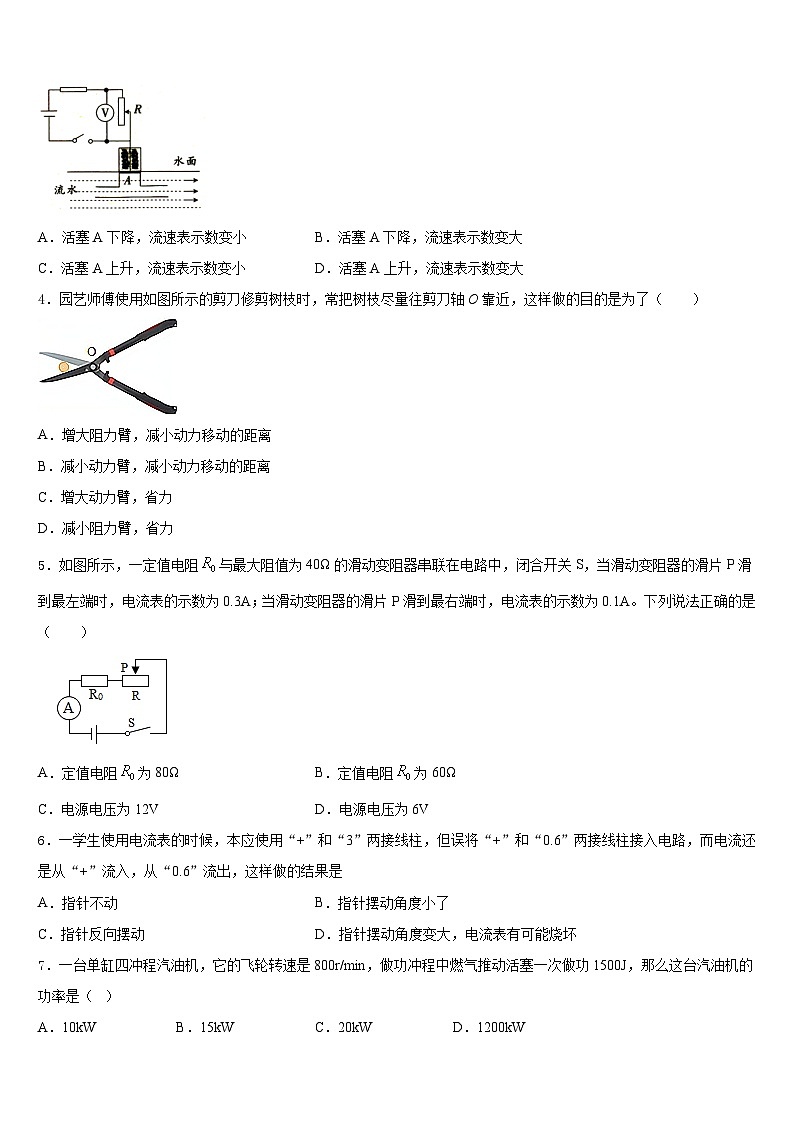

3．如图所示是一种测定水流速度的装置，流速表由电压表改成，图中的倒“T”型管道为一特殊的管道，竖直管内装有可自由上下移动的轻质活塞A，A与滑动变阻器的滑片相连，电路开关闭合后，当水流速度增大时
A．活塞A下降，流速表示数变小B．活塞A下降，流速表示数变大
C．活塞A上升，流速表示数变小D．活塞A上升，流速表示数变大
4．园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了（ ）
A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力
5．如图所示，一定值电阻与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A。下列说法正确的是（ ）
A．定值电阻为80ΩB．定值电阻为60Ω
C．电源电压为12VD．电源电压为6V
6．一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是
A．指针不动B．指针摆动角度小了
C．指针反向摆动D．指针摆动角度变大，电流表有可能烧坏
7．一台单缸四冲程汽油机，它的飞轮转速是800r/min，做功冲程中燃气推动活塞一次做功1500J，那么这台汽油机的功率是（ ）
A．10kWB．15kWC．20kWD．1200kW

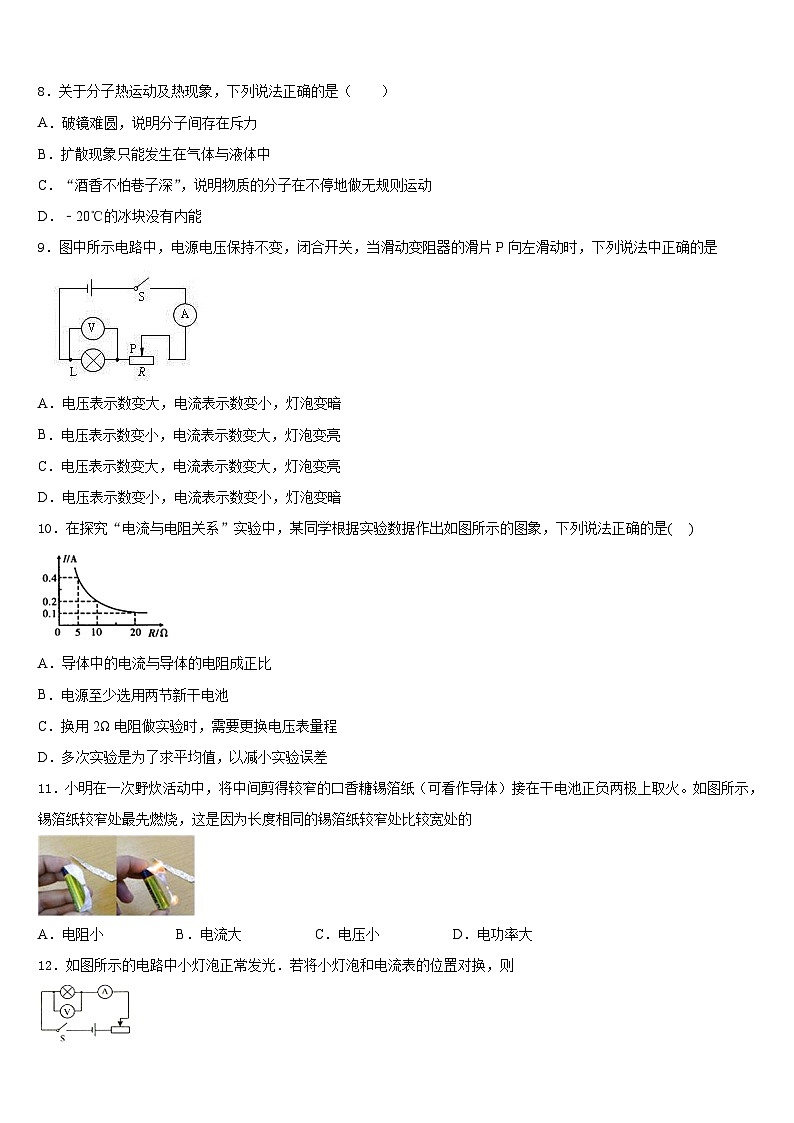

8．关于分子热运动及热现象，下列说法正确的是（ ）
A．破镜难圆，说明分子间存在斥力
B．扩散现象只能发生在气体与液体中
C．“酒香不怕巷子深”，说明物质的分子在不停地做无规则运动
D．﹣20℃的冰块没有内能
9．图中所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变大，电流表示数变大，灯泡变亮
D．电压表示数变小，电流表示数变小，灯泡变暗
10．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是( )
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
11．小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看作导体）接在干电池正负两极上取火。如图所示，锡箔纸较窄处最先燃烧，这是因为长度相同的锡箔纸较窄处比较宽处的
A．电阻小B．电流大C．电压小D．电功率大
12．如图所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则
A．小灯泡不会发光 B．小灯泡会被烧坏 C．电流表示数不变 D．电压表示数不变
二、填空题（每题5分，共4题，20分）
13．如图甲所示的电路，电源电压保持不变，将滑动变阻器R＇的滑片由最右端向左移动，直至灯泡正常工作，记录了电压表和电流表的示数，并绘制了如图乙的I—U关系图像，已知灯泡L的额定电压为2.5V。则电源电压为_______V，灯泡的额定功率为_______W，当小灯泡的实际功率与滑动变阻器消耗的功率相等时，电路的总功率为_______W。
14．如图所示的电路中，电源电压保持不变，当开关S闭合时，发现其中一盏灯不亮。若电流表示数为零，电压表有示数。出现这种现象的原因可能是：________。若电流表和电压表均有示数。则原因可能是：____________。
15．如图甲中电流表的示数为________A, 图乙中电压表的示数为________V。
16．一台单缸四冲程汽油机，如图甲是______冲程，该冲程能量转化情况是______；该汽油机曲轴的转速是3600r/min，它每秒钟对外做功______次。
三、实验题（共12分）
17．（4分）为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．如图所示的从左到右a、b、c、d为实验中观察到的四种情况．
根据小丽的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它______的不同；
（2）通过比较______两种情况，可以验证猜想A是正确的；
（3）通过比较______两种情况，可以验证猜想B是正确的；
（4）通过比较d中两电磁铁，发现猜想C不全面，应补充的条件是______．
18．（4分）图甲是“探究海波熔化时温度的变化规律”的实验装置。
（1）图乙温度计的示数为__________℃；
（2）图丙是根据实验数据描绘出的海波温度随时间变化的图像，海波熔化过程对应图线中的_______段（选填“AB”或“BC”）其熔点为______℃。全部熔化后，继续加热，海波的温度________________ （选填“升高”“降低”或“不变”）；
（3）用质量为m1的海波做实验，绘制的海波的温度随时间变化的图线如图丁中的a。若用质量为m2（m2>m1）的海波做实验，得到的图线可能是图丁中的____________ （选填“b”“c”或“d”）。
19．（4分）如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
(1)实验中，通过观察_____，可比较电阻丝产生的热量的多少。
(2)甲装置可探究电流产生的热量与_____的关系，通电一段时间后，_____（填“左”或“右”）侧容器中U型管中液面的高度差大。
(3)乙装置中的电阻R3的作用主要是_____。
(4)利用甲装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系．可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在_____两个接线柱之间即可。
四、作图题（共16分）
20．（8分）某同学在实验中连接的实物如图所示，请你在方框内画出相应的电路图.
（____________）
21．（8分）画出图中动力F1的力臂l1。
五、计算题（共22分）
22．（10分）如图所示，R1是阻值为10Ω的定值电阻，R2为滑动变阻器，灯泡上标有“6V 3W"字样，它两端的电压不能高于额定电压的20%，假设灯泡的电阻不随其两端电压的变化而变化．当断开S2，闭合S、S1时，灯泡恰好正常发光，而滑动变阻器的滑片P置于中点时，断开S1，闭合S、S2，电压表的示数变化了1V．求：
（1）灯泡的电阻；
（2）电源的电压；
（3）电路消耗的最大电功率；
（4）滑动变阻器可能的最大阻值（计算结果取整数）．
23．（12分）某小组在学习滑动变阻器的使用以后，设计了如图所示电路，定值电阻R0=12Ω，灯L标有“6V 6W”字样，灯L的阻值及电源电压保持不变。闭合开关S，当滑动变阻器R的滑片P置于最左端时，电流表的示数为0.8A；滑片P置于最右端时，电流表的示数为0.55A。求：
（1）灯L正常工作时的电阻；
（2）滑动变阻器的最大值；
（3）滑动变阻器滑片P置于最左端，通电10s，灯L消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、B
4、D
5、D
6、D
7、A
8、C
9、C
10、B
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、3 0.625 0.6
14、灯泡L2断路 灯泡L1断路
15、0.28 12.5
16、做功 内能转化为机械能 30
三、实验题（共12分）
17、磁场强弱 ab bc 电流相同
18、46 BC 48 升高 c
19、U型管中液面的高度差 电阻 右 使通过R1和R2的电流不相等 BD
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12Ω (2)11V (3)6.6W (4)28Ω或14Ω
23、（1）6Ω（2）10Ω（3）15J
