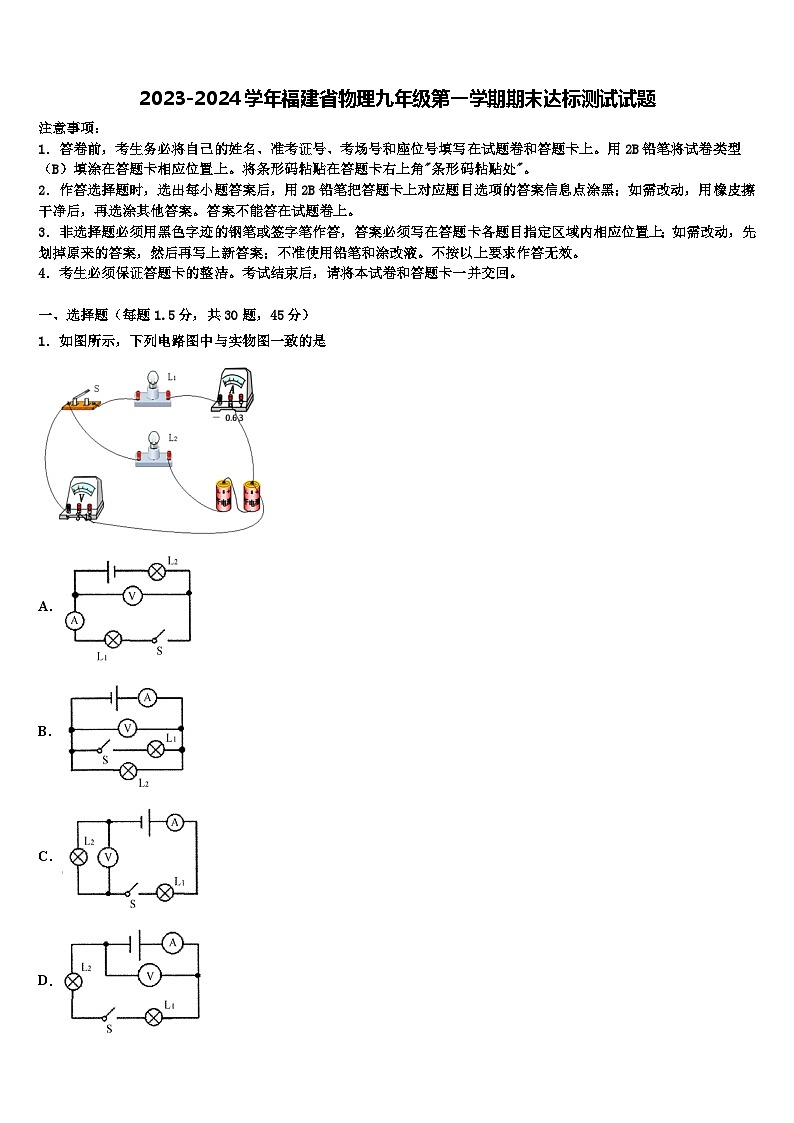

2023-2024学年福建省物理九年级第一学期期末达标测试试题
展开
这是一份2023-2024学年福建省物理九年级第一学期期末达标测试试题，共23页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，下列电路图中与实物图一致的是
A．
B．
C．
D．

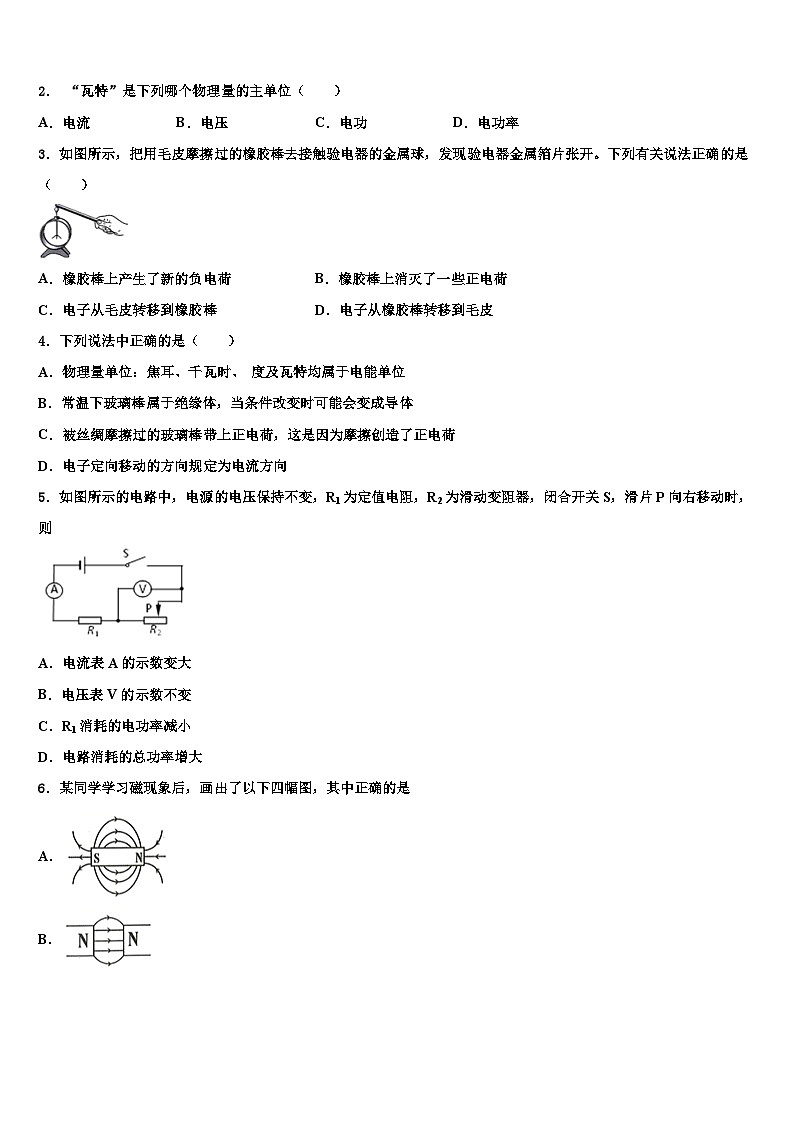

2． “瓦特”是下列哪个物理量的主单位（ ）
A．电流B．电压C．电功D．电功率
3．如图所示，把用毛皮摩擦过的橡胶棒去接触验电器的金属球，发现验电器金属箔片张开。下列有关说法正确的是（ ）
A．橡胶棒上产生了新的负电荷B．橡胶棒上消灭了一些正电荷
C．电子从毛皮转移到橡胶棒D．电子从橡胶棒转移到毛皮
4．下列说法中正确的是（ ）
A．物理量单位：焦耳、千瓦时、 度及瓦特均属于电能单位
B．常温下玻璃棒属于绝缘体，当条件改变时可能会变成导体
C．被丝绸摩擦过的玻璃棒带上正电荷，这是因为摩擦创造了正电荷
D．电子定向移动的方向规定为电流方向
5．如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时，则
A．电流表A的示数变大
B．电压表V的示数不变
C．R1消耗的电功率减小
D．电路消耗的总功率增大
6．某同学学习磁现象后，画出了以下四幅图，其中正确的是
A．
B．
C．
D．
7．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
D．通电一段时间后，左侧U形管中液面的高度差比右侧的大
8．以下物理量是同学们进行估测的数据，你认为数据明显符合实际的是
A．考场内一盏日光灯正常发光时的电流约为5AB．220V的电压对人体是安全的
C．一节新干电池的电压为1.5VD．家用电风扇的额定功率约为2000W
9．两定值电阻甲、乙中的电流与电压关系如图所示。现将甲和乙串联后接在电压为6V的电源两端，下列分析错误的是
A．乙两端的电压是2V
B．甲的电流为0.2A
C．甲中的电流等于乙中的电流
D．甲乙两端的电压之比为1：2
10．将皮球从离地某一高度O点处水平抛出，球落地后又弹起，它的部分运动轨迹如图所示，下列说法正确的是
A．皮球经过同高度的A、B两点时动能相等
B．皮球第一次反弹后到达最高点P点时速度为零
C．皮球在D点时的机械能小于在C点时的机械能
D．若将皮球表面涂黑，则会在地面M、N两点留下两个大小相等的黑色圆斑
11．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下列物理接近实际的是
A．现在你所在考场温度约45℃
B．你所用的新2B铅笔长度约180mm
C．你的物理课本的质量约2kg
D．你步行的速度约是10m/s
12．用如图所示的滑轮组吊装100袋大米，每袋大米的质量是50kg，绳子能承受的最大拉力为1200N，不计滑轮以及绳重，不计轮、轴间摩擦，g取10N/kg，则至少需要吊运的次数是（ ）
A．9次B．10次C．11次D．12次
13．下列关于生活中常见的电流、电压的描述，符合实际的是（ ）
A．家用电冰箱工作电流约10 mA
B．对人体的安全电压不高于36 V
C．手机正常工作的电流约为10 A
D．一节干电池的电压为220 V
14．古代战争中，军队用投石车投出巨石攻击城墙，在巨石被投出到击中城墙的过程中，下列说法正确的是
A．巨石在上升过程中动能不断增大
B．巨石在最高点时动能为零
C．巨石在下降过程中动能转化为重力势能
D．巨石在下降过程中重力势能不断减小
15．一杯不加盖的热开水自然冷却到室温的过程中，杯中水不发生改变的物理量是（ ）
A．温度B．内能C．比热容D．水分子数
16．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表量电源电压
C．断开S2，闭合S1 和S3时，R1和R2串联
D．断开S1，闭合S2 和S3时，R2被短路
17．下列有关声现象的说法，正确的是
A．发声的音叉一定在振动
B．声音在真空中的传播速度是3×108 m/s
C．超声波能击碎人体内的“结石”，是因为声波能够传递信息
D．地震、火山喷发等自然现象都伴有超声波产生
18．下列说法正确的是（ ）
A．一箱汽油用掉一半后，它的热值也变为原来的一半
B．用锯条锯木头时锯条发热，锯条和木板的内能都增加
C．公路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
D．都标有“”字样的电风扇和白炽灯正常工作时产生的热量一样多
19．如图所示，a, b是连接在电路中的两个电表仪表。闭合开关S后，灯L1,L2均发光，则
A．a为电流表、b为电流表
B．a为电流表、b为电压表
C．a为电压表，b为电流表
D．a为电压表，b为电压表
20．刷卡机已经普遍应用于银行，商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流，下图中与此原理相同的是
A．B．
C．D．
21．小明在乘坐家里新买的小轿车，当他坐在副驾驶位置上时，发现不系安全带时老是有“叮叮”的报警声。通过研究，他发现：当安全带系好时，相当于闭合开关，报警器不响；安全带未系好时，相当于断开开关，报警器报警。下图中符合上述要求的电路图是
A．B．
C．D．
22．下列物理图像中，反映物理量之间关系正确的是（ ）
A．某晶体熔化前后曲线倾斜程度不同是因为该物质固态时比热容大于液态时比热容
B．电流通过导体产生的热量与电流的关系
C．燃料完全燃烧放出的热量与质量的关系
D．电阻一定时，电流随电压变化的关系
23．老式台灯亮度调节器电路原理图如图所示，已知电源供电电压U=220V保持不变，灯泡L标有“220V 48.4W”字样，且灯泡电阻的变化忽略不计．与灯泡串联的亮度调节器实际上就是一个滑动变阻器，滑动变阻器的最低点c下端阴影段为绝缘材料（相当断路开关）．当滑动变阻器的滑片P分别滑至最低点c和中点b时，灯泡电功率之比是9：1．则下列说法中正确的是
A．滑动变阻器的滑片滑至点c时此台灯正常工作
B．此台灯正常工作时的电阻为22Ω
C．滑动变阻器的最大阻值为2000Ω
D．滑片滑至b时，灯泡与滑动变阻器的功率之比为2:1
24．下图的几种用电器中，正常工作时的电流最接近5A的是
A．家用空调B．台式电脑C．台灯D．电风扇
25．如图所示电路，闭合开关S后，L1发光，但是看不到L2发光，电压表V1的示数是0.8V，电压表V2的示数是2.8V，下列选项正确的是
A．L2处发生断路
B．流经L1的电流比流经L2的大
C．L1的电阻比L2的小
D．L1的实际功率比L2的大
26．用丝线悬挂的A、B、C三个通草球，其中任意两个靠近时都相互吸引，则
A．三个小球只有一个带电
B．三个小球都带电
C．三个小球中肯定有一个不带电，另外两个带同种电荷
D．三个小球中肯定有一个不带电，另外两个带异种电荷
27．小明、小李和小红按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示。其中电路图与实验数据对应的是
A．小明和小李B．小明和小红C．小李和小红D．都不对应
28．如图所示的四幅图中，符合安全用电原则的是（ ）
A．电线上晾衣服
B．将冰箱的金属外壳接地
C．用手指触碰插座的插孔
D．电视天线与电线接触
29．下列说法正确的是（ ）
A．冬天搓手取暖是利用热传递改变物体内能
B．汽油机的做功冲程是内能转化为机械能
C．水在凝固的过程中温度不变，内能增加
D．质量一定，温度高的物体比温度低的物体含有的热量多
30．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间．某市一地下通道两端的入口处，各装有一个声控开关来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是（ ）
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．如图所示，在电磁铁正上方用弹簧挂着一根条形磁铁，当开关S闭合后，且滑片P从a端向b端滑动过程中，会出现的现象是小灯饱亮度_____ （选填 “增强”或“减弱”），弹簀长度_____ （ 选填“变长”或“缩短”）。
32．甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端 电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V．
33．如图为旋转式变阻器的结构图，、、为变阻器的三个接线柱，为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱__________（选填“、”、“、”或“、”）．
34．进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛，这种对人体有害的化学物质．这说明甲醛分子在做_______运动，这种运动会随气温的升高而_____（选填：“加剧”或“减缓”）．
35．在“复兴号”动车上全列车禁烟，是因为吸烟后会发生_________现象，触发烟雾报警器报警，影响行车安全。酒精和水混合，总体积变小了，是由于分子间有_________。
36．小红在一个炎热夏日的中午去潇湘河边玩耍，他发现沙子烫脚，而河水却是凉凉的，这主要是因为水的比热容比沙石的比热容_____（填“大”或“小”）。
37．如图所示的电路中，保险丝AB和铜丝CD的长短和粗细均相同，接通电源后，调节滑动变阻器，发现保险丝先熔断.原因是保险丝的熔点较_____（填“高”或“低”），相同时间内产生的电热较_____（填“多”或“少”）.
38．自然界中存在_____种电荷，我们可以利用_____（选填“验电器”或“电能表”）检验一个物体是否带电。
39．如图甲所示，是小宇“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR随电流I变化的关系”的实验电路图，电源电压恒为3V。乙图是根据实验得到的数据在同一坐标系中作出的a、b两条图线。根据图象，反映定值电阻R0的发热功率P0随电流I变化关系的图像是______（选填“a”或“b”），滑动变阻器R的最大功率为_________W。
40．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容__________乙液体的比热容（填“大于”、“等于”或“小于”）．如果液体乙的质量为1 kg，初温为20 ℃，加热一段时间后，温度升高30 ℃，吸收了1.26×105 J的热量，则乙液体的比热容为__________ J/（kg·℃）．
三、实验题（每空1分，共2题，15分）
41．由欧姆定律可知：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”.请你设计一个实验来证明结论是正确的，实验器材任选.要求:
（1）画出实验电路图.
（2）写出实验步骤.
（3）设计一个实验数据记录表格.
（________）
42．在探究“冰熔化过程中温度的变化规律”的实验中
（1）实验时某时刻温度计的示数如图甲所示，此时冰的温度是_____℃。
（2）根据实验数据，小明画出了其温度随时间变化的图象如图乙所示，分析图象后可知：不考虑热量损失，第2～4min冰吸收的热量_____（选填“大于““小于”或“等于”）第10～12min水吸收的热量。
（3）若将试管中的水倒掉，装入另一种液体，按图甲所示的装置进行实验，用酒精灯不断给烧杯加热时，最终发现烧杯中的水和试管中的液体都沸腾了，这说明水的沸点_____（选填“高于”、“低于”或“等于”）试管中液体的沸点。
四、计算题（每题10分，共2题，20分）
43．小军同学在一次科技活动中了解到有一种用半导体材料制成的热敏电阻，其电阻值随温度变化的关系图像如图甲。小军同学根据所学的知识设计了如图乙所示的电路图，图中R为热敏电阻，R0为定值电阻。已知电源电压恒为24V，电流表的量程为0~0.6A。通过测量他得知，当空间温度为20℃时，电流表的示数为0.2A。
（1）求定值电阻R0的阻值；
（2）当空间的温度为40℃时电路消耗的总功率为多少？
（3）若在热敏电阻R两端并联一个量程为0~15V的电压表（如图丙），为保证电路各元件安全，则空间温度的变化范围为多少？
44．电动机是现代生活和生产中一种重要的动力装置。工作时主要把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉。一台额定电压为6V的小直流电动机正常工作时，通过线圈的电流为0.3A，若此线圈的电阻为2Ω，试求在10s时间内：
（1）线圈产生的热量
（2）电动机消耗的电能
（3）电动机输出的机械功率和消耗的电功率之比叫做电动机的效率。若电动机的额定电压为U，额定电流为I，线圈电阻为R，请推证电动机工作时的效率为η＝1﹣。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端．
A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A正确；
B、由电路图可知，两灯泡并联，与实物图不符，故B错误；
C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端的电压，实物图中电压表测量灯泡L1两端的电压，与实物图不符，故C错误；
D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端的电压，与实物图不符，故D错误；
2、D
【详解】A．电流在国际单位制中的单位是安培，简称安，故A错误；
B．电压在国际单位制中的单位是伏特，简称伏，故B错误；
C．电功在国际单位制中的单位是焦耳，简称焦，故C错误；
D．电功率在国际单位制中的单位是瓦特，简称瓦，故D正确。
故选D。
3、C
【详解】摩擦起电的实质是电荷的转移；毛皮与橡胶棒摩擦，是毛皮上的电子转移到橡胶棒上，从而使橡胶棒带负电。故A、B、D错误，C正确。
故选C。
4、B
【详解】A．焦耳、千瓦时、 度都是属于电能单位，但是瓦特是电功率单位，故A错误；
B．玻璃棒在常温下不导电，属于绝缘体，但当温度改变时，可能导电变成导体，故B正确；
C．电荷不能凭空产生，摩擦起电的实质是电荷发生了转移，故C错误；
D．规定正电荷定向移动的方向规定为电流方向，与电子移动方向相反，故D错误。
故选B。
5、C
【详解】A、从图可知，定值电阻R1和滑动变阻器串联R2串联，当滑片P向右移动时，其连入电路中电阻的变大，则根据串联电路电阻的特点可知，此时电路中的总电阻的变大，而电源电压不变，由公式可知电路中的电流变小，即电流表的示数变小．故A错误；
B、因为定值电阻R1的阻值不变，而电路中的电流变小，所以由公式可知定值电阻两端的电压变小，根据串联电路电压的特点可知，滑动变阻器两端的电压变大，即电压表的示数变大．故B错误；
C、因为电路中的电流变小，而定值电阻R1的阻值不变，所以由公式可知电阻R1消耗的电功率变小．故C正确；
D、因为电源电压不变，而电路中的电流变小，所以由公式可知电路中的总功率变小．故D错误．
故选C．
【点睛】
考查欧姆定律的应用和电功率的变化情况，并可以利用公式，判断出的功率的变化，明白滑动变阻器移动过程中电阻的变化情况，牢记串联电路电流和电压的规律．
6、C
【解析】A．在磁体外部，磁感线从N极出发指向S极，而图中是从S极指向N极，故A错误；
B．两磁铁都为N极，磁感线的方向都应从N极出发指向S极，故B错误；
C．电流由左端进，右端出，右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，故C正确；
D．右手握住螺线管，四指指向电流的方向，大拇指指向右端，则右端为N极，故D错误。
7、D
【解析】A．从图中可以看到，电流流到右边的透明容器时，会分成两部分电流，一部分往上流，另一部分往下流，那么流过两个透明容器的电阻丝的电流是不同的，电阻是一样，通电时间相同，则这实验装置是为了探究电流产生的热量与电流的关系，A错误；
B．将左边容器中的电阻丝换成的电阻丝后，那么两个透明容器中的电阻不同，电流也不同，这是不能探究电流产生的热量与电阻的关系，B错误；
C．该实验装置是利用U形管中气体的热胀冷缩来反映电阻丝放出热量的多少，不是液体的热胀冷缩，气体的热胀冷缩会导致U形管中液体的高度变化，C错误；
D．该实验装置里面两个透明容器电阻相同，同时通电，同时断电，通电时间相同，但是电流大小不同，根据可知，左边的透明容器里电流较大，那么产生的热量也较大，则左侧U形管中液面的高度差比右侧的大，D正确。
8、C
【详解】A、一盏日光灯正常发光时的电流约为0.2A，故A错误；
B、对人体安全的电压是不高于36V，故B错误；
C、根据常见的电压可知一节新干电池的电压是1.5V，故C正确；
D、家用电风扇的额定功率约为60W，故D错误．
9、A
【解析】将甲和乙串联后接在电压为6V的电源两端时，因串联电路中各处的电流相等，且电路的总电压等于各分电压之和，由图象可知，当电路中的电流I＝I甲＝I乙＝0.2A、两定值电阻的电压分别为U甲＝2V、U乙＝4V时符合，故A错误、BC正确；
甲乙两端的电压之比U甲：U乙＝2V：4V＝1：2，故D正确。
故选：A。
10、C
【详解】A、由图知道，每次皮球反弹后到的最高点都比上一次的最高点要低，说明皮球受到空气阻力，机械能逐渐变小，A点的机械能大于B点的机械能；机械能是物体动能与势能的总和，AB两点高度相同则重力势能相同，所以A点的动能大于B点的动能，故A错误．
B、从轨迹来看，皮球竖直下落的同时，也沿水平方向运动，所以，皮球第一次反弹后到达最高点P点时，竖直方向速度为零，但是仍然能往右运动，说明皮球还具有水平方向速度，故B错误；
C、每次皮球反弹后到的最高点都比上一次的最高点要低，说明皮球受到空气阻力，机械能逐渐变小．C点在D点之前，故D点的机械能小于C点的机械能，故C正确．
D、弹性势能大小与弹性形变程度有关，黑色圆斑的大小能反应小球弹性形变程度，圆斑越大，形变越大．M点与N点皮球的动能与重力势能都为零，又因为皮球在M点机械能大于N点机械能，故皮球在M点的弹性势能大于N点的弹性势能，故在M点的圆斑要大于在N点的圆斑，故D错误．
11、B
【解析】人体正常体温在37℃左右，考场内温度一般不高于37℃，不可能达到45℃，故A不符合实际；成年人伸开手掌，大拇指指尖到中指指尖的距离大约20cm左右，新2B铅笔长度与此差不多，在18cm=180mm左右，故B符合实际；物理课本的质量约为200g，在200g=0.2kg左右，故C不符合实际；成年人正常步行的速度在4km/h≈1.1m/s左右，故D不符合实际，故选B。
12、D
【详解】由题意及图知吊起重物的绳子股数为n=4，最大拉力，一次能吊起的大米重力为：
，
一次能吊起的大米质量为：
，
因为每袋大米的质量是50kg，故一次能吊起的大米袋数为：
，
由题意知一次能吊起9袋大米，即
，
则至少需要吊运的次数是：
，
至少需要吊运12次。故选D。
13、B
【解析】A．家用电冰箱工作电流约1A，即1000mA；不符合题意；
B．由常见的电压可知，对人体安全的电压为不高于36V，符合题意；
C．手机正常工作的电流大约0.3A；不符合题意；
D．一节干电池的电压是1.5V；不符合题意。
14、D
【解析】A、巨石运动过程中，上升阶段，速度减小，动能减小；故A错误；B、巨石在最高点时仍保持一定的速度运动，动能不为零；故B错误；CD、巨石下落过程速度增大，动能增大，高度减小，重力势能减小，重力势能转化为动能；故C错误，D正确．故选D．
15、C
【详解】AB．一杯不加盖的热开水自然冷却到室温的过程中，温度降低，内能减小，故AB不符合题意。
C．比热容是物体本身的一种性质，与物体质量、温度无关，故C符合题意。
D．一杯不加盖的热开水自然冷却到室温的过程中，不断蒸发，水分子个数减少，故D不符合题意。
故选C。
16、D
【详解】A. 断开S1和S3，闭合S2时，R1和R2串联，电压表测R1两端电压，故A错误；
B. 断开S1和S3，闭合S2时，R1和R2串联，电压表测R1两端电压，故B错误；
C. 断开S2，闭合S1 和S3时，R1和R2并联，故C错误；
D. 断开S1，闭合S2 和S3时，无电流通过R2，R2被短路，故D正确．
17、A
【解析】A. 声音是由物体的振动产生的，一切正在发声的物体都在振动，该选项说法正确；B. 声音不能在真空中传播，该选项说法不正确；C. 超声波能够粉碎体内“结石”，因为声波具有能量，该选项说法不正确。D. 地震、火山喷发等自然现象都伴有次声波产生该说法错误。故选A.
【点睛】
声音是由物体的振动产生的，声音的传播需要介质，不能在真空中传播；防治噪声的途径有三条：在声源处减弱、在传播过程中减弱、在人耳处减弱；声音既能够传递信息，又能传递能量．
18、B
【详解】A．热值属于物质的性质，与质量无关，则用掉一半后，热值大小不变，故A错误；
B．用锯条锯木头时由于摩擦起热，锯条和木板的温度都会升高，则内能均增大，故B正确；
C．公路两旁的路灯，若某一个损坏，其他依旧发光，则可知路灯能独立工作，为并联，故C错误；
D．风扇与白炽灯功率相同，但并不都是纯电阻且不知道工作时间，无法比较产生热量多少，故D错误。
故选B。
19、C
【详解】电压表阻值较大，在电路中相当于开路，闭合开关S后，灯L1，L2均发光，说明电路是通路，因此b仪表是电流表；若a仪表是电流表，则L1将会短路，不符合题意，因此a仪表是电压表，故选C。
20、C
【解析】POS刷卡机读出信息原理就是电磁感应现象；
A．如图是通导体周围存在磁场，故A错误；
B．如图是通电导体在磁场中手里受力转动，故B错误；
C. 如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象。故C正确。
D．如图是电流通过电磁铁。电磁铁产生磁性吸引铁钉，是电流的磁效应。故D错误；
故选：C.
21、B
【详解】因为当安全带系好时，相当于闭合开关，报警器不响；安全带未系好时，相当于断开开关，报警器报警，所以开关与报警器并联，故选B。
22、C
【详解】A．同一晶体质量相同，熔化前后固态时升温快，由可知固态时的比热容小于液态时的比热容。故A错误；
B．由可知，电流通过导体产生的热量与电流的平方成正比，题干的图象是正比例函数，故B错误；
C．由可知燃料完全燃烧放出的热量与质量成正比，故C正确；
D．由可知电阻一定时，电流与电压成正比，图像应为过原点的直线，故D错误。
故选C。
23、D
【详解】A.滑动变阻器的滑片滑至点a时，灯泡两端的电压是额定电压，此台灯正常工作，故A错误；
B.此台灯正常工作时的电阻为，故B错误；
C.，可得滑动变阻器的最大阻值为1000Ω，故C错误；
D.滑片滑至b时，灯泡与滑动变阻器的功率之比为，故D正确．
故选D．
24、A
【详解】由P=UI知道，当正常工作时的电流最接近5A时，用电器的功率是：P=UI=220V×5A=1100W；家用空调，在家庭中属于大功率用电器，功率在1000W以上；台式电脑的功率约为200W；台灯的功率一般小于40W；电风扇的功率为几十瓦，综上所述，只有家用空调的功率在1000W以上，即正常工作时的电流最接近5A，故选A．
25、D
【详解】A．该电路为串联电路，若灯泡L2发生断路，则两灯泡都不亮，与题中描述不符，故A选项错误；
B．电路为串联电路，串联电路中，电流处处相等，故B选项错误；
C．在该电路中，电压表V1测的是L2两端的电压，电压表V2测的是电源电压，根据串联电路的电压规律可得，灯泡L1两端的电压
根据欧姆定律可得，通过两灯泡的电流相等，电压，所以，故C选项错误；
D．根据公式，通过两灯泡的电流相等，电压，所以，故D选项正确。
26、D
【详解】已知A、B、C三个轻质的小球，其中任意两个靠近时都相互吸引，
根据带电物体的性质：“同种电荷的物体相互排斥，异种电荷的物体相互吸引”，
可知A、B、C三个轻质的小球，肯定有一个物体不带电荷，
所以有两个物体带异种电荷，一个物体不带电；
故选D．
27、B
【解析】由电路中可知，定值电阻R与滑动变阻器串联，当滑片左移时，接入电路中的电阻变小，电路中的总电阻变小，由 可知，电路中的电流变大，由 可知R两端的电压变大，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压变小，分析三位同学实验：
小明的实验：电压表并联在R两端的电压，当电流表的示数增大时电压表的示数增大，故小明的电路图与实验数据对应；
小李的实验：电压表并联在变阻器两端，当电流表的示数增大时电压表的示数减小，故小李的电路图与实验数据不对应；
小红的实验：电压表并联在电源，当电流表的示数增大时电压表的示数不变，故小红的电路图与实验数据对应。
A.小明和小李，其中小李的电路图与实验数据不对应，故错误；
B.小明和小红的电路图与实验数据对应，故正确；
C.小李和小红，其中小李的电路图与实验数据不对应，故错误；
D.小明和小红的电路图与实验数据对应，故错误。
故选B.
28、B
【详解】A．因为自来水是导体，并又具有流动性，电线上晾衣服很容易发生触电事故，不符合题意；
B．电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，符合题意；
C．小孩用手指直接插入插座的孔内，直接接触火线而触电，不符合题意；
D．电视天线与电线接触，容易发生触电，不符合题意。
故选B。
29、B
【详解】A．冬天搓手取暖是利用做功改变物体内能，A错误；
B．汽油机的做功冲程是内能转化为机械能，B正确；
C．水在凝固的过程中温度不变，但是在放出热量，内能减小，C错误；
D．热量是一个过程量，不能说含有，只能说吸收或放出多少热量，D错误。
故选B。
30、C
【解析】根据题意知道，需要“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，且开关要控制火线．A图中一只开关控制火线，另一只开关控制零线，故不符合要求；B图中两只开关串联，只有同时闭合时灯才会发光，故不符合要求；C图中两开关均控制火线，且可以达到“行人不管从哪端进入，电灯都能接通电源发光”的目的，故符合要求；D图中两开关均控制零线，这样不安全，故不符合要求，故选C．
【点睛】
本题考查的是串、并联电路的设计，要求根据实际需要设计串联电路和并联电路，解题的关键是能够根据题意理解电路的连接方式．
二、填空题（每空1分，共10题，20分）
31、增强 变长
【详解】[1]由电路图可知，灯泡和变阻器串联，滑片P从a端向b端滑动，接入电路中的电阻变小，电路的总电阻变小，根据欧姆定律可知，电源电压不变，电路中的电流变大。根据可知，灯泡的实际功率变大，灯泡亮度增强。
[2]根据右手螺旋定则可得，螺线管的上端为S极，下端为N极，又因为螺线管上端与条形磁铁是异名磁极，根据异名磁极相互吸引，所以电路中的电流增大，螺线管对磁铁的吸引力逐渐增大，弹簧的长度变长。
32、0.5 8
【详解】正常工作时电压是6V，从图中看出与6V相对应的电流分别是1A和0.5A，由于两灯串联，经过两灯的电流都相等，所以取较小的0.5A（如果取较大的那个1A，会导致乙灯损坏）；当电流是0.5A时，从图中可以看出，甲灯的电压是2V，乙灯的电压是6V，所以电源电压是8V．
33、b、c
【分析】滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，连入电路的部分应该是b、c段．
【详解】顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路．
34、永不停息的无规则 加剧
【详解】[1][2]因为一切物质的分子都在永不停息的做无规则运动，故进入刚装修的房间，就会闻到甲醒的气味，这种运动会随气温的升高而加剧，所以要选用环保材料装饰房间；
35、扩散 间隙
【详解】[1]吸烟时产生的烟雾分子无规则运动到空气中，这是扩散现象，会触发烟雾报警器报警，影响行车安全，故高铁全列禁烟。
[2]水和酒精混合后，由于分子间有间隙，则水和酒精分子相互填补了对方的间隙，而使体积变小。
36、大
【详解】河水比沙子的比热容大，因此，相同质量的河水和沙子，在吸收相同的热量时，沙子的温度变化大，所以沙子温度高，河水温度低，故可以感觉到沙子烫脚，而河水却是凉凉的。
37、低 多
【详解】[1]由图可知，保险丝和铜丝是串联的，则通过它们的电流相同．但是保险丝先熔断，是因为保险丝材料的电阻率大、熔点低．
[2]根据焦耳定律，在电流和通电时间相同时，电阻大的产生的热量多．
38、两 验电器
【详解】[1][2]自然界只存在两种电荷，正电荷和负电荷；在实验室中，是用验电器来检验物体是否带电的。
39、a 2.25
【详解】[1]根据公式，R0的电阻是确定的，当电流增大是，其功率也增大，所以反映定值电阻R0的发热功率P0随电流I变化关系的图像是a。
[2]由图像可知，当R0的电流为3A时，它的功率为9W，则R0的电阻为
由图乙可知，当电流为1.5A时，滑动变阻器的功率最大，此时，R0的电压为
滑动变阻器两端的电压为
滑动变阻器的功率为
此时滑动变阻器的功率就是最大功率，即最大功率为2.25W。
40、小于 4.2×103
【详解】根据题意知道，用同一加热器加热时间相同，说明两种液体吸收的热量相同；由Q吸=cm△t知道，在质量相等、初温相同、吸热也相同的情况下，比热容小的物质升温快，所以，甲的比热容小，乙的比热容大；由Q=cm（t-t0 ）知道，乙液体的比热容是：c=Q/m(t−t0)=1.26×105J/1kg×30℃=4.2×103 J/（kg•℃）．
三、实验题（每空1分，共2题，15分）
41、 (1) (2)详见解析；(3)详见解析
【详解】(1)实验中需要用电流表测量电流，用电压表测量电阻两端的电压，用滑动变阻器保持电路的电流不变，且根据电流表与电阻串联、电压表与电阻并联，滑动变阻器与电阻串联设计电路，电路如图所示：
(2)实验步骤：
①按图连接电路，将滑动变阻器调至最大，闭合开关后，调至滑片位置，使电流表示数为I，读电压表示数U，将R、I、U记录在数据表格中；
②断开开关，将R换为另一更大阻值的电阻，闭合开关后，调整滑片位置，使电流表示数仍为I，读出电压表的示数U，将R、I、U记录在数据表格中；
③仿照步骤②，再重复1次。
(3)实验数据表格：
42、﹣2 等于 高于
【解析】（1）观察题目中温度计的液柱发现液面在0℃下方，分度值是1℃，所以此时冰的温度是﹣2℃；
（2）不考虑热量的损失，实验中用同一酒精灯加热，第2～4min，第10～12min相同的加热时间，都是2min，那么吸收的热量是相等的；
（3）烧杯中的水可以由酒精灯不断吸收热量达到沸点而沸腾，温度不再变化，如果试管中的液体的沸点等于或低于水的沸点，根据热传递需要有温度差的条件，试管内液体是不能从烧杯继续吸热的，也就不会沸腾，但是试管中的液体也沸腾了就说明水的沸点高于试管中液体的沸点。
四、计算题（每题10分，共2题，20分）
43、（1）30Ω；（2）9.6W；（3）25℃~100℃。
【解析】(1)根据图甲可知，当空间温度为20℃时，热敏电阻的阻值为90Ω，由可得，热敏电阻两端电压：
因为串联电路两端电压等于各部分电压之和，所以R0两端电压：
由可得，定值电阻的阻值：
；
(2)根据图甲可知，当空间温度为40℃时，热敏电阻的阻值为30Ω，因为串联电路的总电阻等于各分电阻之和，所以此时电路的总电阻：
电路消耗的总功率：
；
(3)图丙中，定值电阻和热敏电阻串联，电压表测热敏电阻两端的电压，电流表测电路中的电流，当电流表示数为0.6A时，由可得，电路中的总电阻：
因为串联电路的总电阻等于各分电阻之和，所以热敏电阻的最小阻值：
由图甲可知，当热敏电阻的阻值为10Ω时，空间温度为100℃；
当电压表的示数为15V时，定值电阻两端电压：
此时电路中的电流：
由可得，热敏电阻的最大值：
由图甲可知，当热敏电阻的阻值为50Ω时，空间温度为25℃，综上可知，空间温度的变化范围为25℃~100℃。
答：(1)定值电阻R0的阻值为30Ω；(2)当空间的温度为40℃时电路消耗的总功率为9.6W；(3)空间温度的变化范围为25℃~100℃。
44、（1）1.8J（2）18J（3）见解析
【解析】（1）∵通过线圈的电流为0.3A，若此线圈的电阻为2Ω，∴在10s时间内线圈产生的热量：Q=10s=1.8J；
（2）电动机的额定电压为6V，通过线圈的电流为0.3A，∴在10s时间内电动机消耗的电能：W=UIt=6V0.3A18J；
（3）∵电动机消耗的功率，又电动机产热功率P=，∴电动机输出的机械功率UI，∴电动机工作时的效率为==1.
电流I/A
电阻R/Ω
电压U/V
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，下列电路图中与实物图一致的是
A．
B．
C．
D．
2． “瓦特”是下列哪个物理量的主单位（ ）
A．电流B．电压C．电功D．电功率
3．如图所示，把用毛皮摩擦过的橡胶棒去接触验电器的金属球，发现验电器金属箔片张开。下列有关说法正确的是（ ）
A．橡胶棒上产生了新的负电荷B．橡胶棒上消灭了一些正电荷
C．电子从毛皮转移到橡胶棒D．电子从橡胶棒转移到毛皮
4．下列说法中正确的是（ ）
A．物理量单位：焦耳、千瓦时、 度及瓦特均属于电能单位
B．常温下玻璃棒属于绝缘体，当条件改变时可能会变成导体
C．被丝绸摩擦过的玻璃棒带上正电荷，这是因为摩擦创造了正电荷
D．电子定向移动的方向规定为电流方向
5．如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时，则
A．电流表A的示数变大
B．电压表V的示数不变
C．R1消耗的电功率减小
D．电路消耗的总功率增大
6．某同学学习磁现象后，画出了以下四幅图，其中正确的是
A．
B．
C．
D．
7．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
D．通电一段时间后，左侧U形管中液面的高度差比右侧的大
8．以下物理量是同学们进行估测的数据，你认为数据明显符合实际的是
A．考场内一盏日光灯正常发光时的电流约为5AB．220V的电压对人体是安全的
C．一节新干电池的电压为1.5VD．家用电风扇的额定功率约为2000W
9．两定值电阻甲、乙中的电流与电压关系如图所示。现将甲和乙串联后接在电压为6V的电源两端，下列分析错误的是
A．乙两端的电压是2V
B．甲的电流为0.2A
C．甲中的电流等于乙中的电流
D．甲乙两端的电压之比为1：2
10．将皮球从离地某一高度O点处水平抛出，球落地后又弹起，它的部分运动轨迹如图所示，下列说法正确的是
A．皮球经过同高度的A、B两点时动能相等
B．皮球第一次反弹后到达最高点P点时速度为零
C．皮球在D点时的机械能小于在C点时的机械能
D．若将皮球表面涂黑，则会在地面M、N两点留下两个大小相等的黑色圆斑
11．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下列物理接近实际的是
A．现在你所在考场温度约45℃
B．你所用的新2B铅笔长度约180mm
C．你的物理课本的质量约2kg
D．你步行的速度约是10m/s
12．用如图所示的滑轮组吊装100袋大米，每袋大米的质量是50kg，绳子能承受的最大拉力为1200N，不计滑轮以及绳重，不计轮、轴间摩擦，g取10N/kg，则至少需要吊运的次数是（ ）
A．9次B．10次C．11次D．12次
13．下列关于生活中常见的电流、电压的描述，符合实际的是（ ）
A．家用电冰箱工作电流约10 mA
B．对人体的安全电压不高于36 V
C．手机正常工作的电流约为10 A
D．一节干电池的电压为220 V
14．古代战争中，军队用投石车投出巨石攻击城墙，在巨石被投出到击中城墙的过程中，下列说法正确的是
A．巨石在上升过程中动能不断增大
B．巨石在最高点时动能为零
C．巨石在下降过程中动能转化为重力势能
D．巨石在下降过程中重力势能不断减小
15．一杯不加盖的热开水自然冷却到室温的过程中，杯中水不发生改变的物理量是（ ）
A．温度B．内能C．比热容D．水分子数
16．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表量电源电压
C．断开S2，闭合S1 和S3时，R1和R2串联
D．断开S1，闭合S2 和S3时，R2被短路
17．下列有关声现象的说法，正确的是
A．发声的音叉一定在振动
B．声音在真空中的传播速度是3×108 m/s
C．超声波能击碎人体内的“结石”，是因为声波能够传递信息
D．地震、火山喷发等自然现象都伴有超声波产生
18．下列说法正确的是（ ）
A．一箱汽油用掉一半后，它的热值也变为原来的一半
B．用锯条锯木头时锯条发热，锯条和木板的内能都增加
C．公路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
D．都标有“”字样的电风扇和白炽灯正常工作时产生的热量一样多
19．如图所示，a, b是连接在电路中的两个电表仪表。闭合开关S后，灯L1,L2均发光，则
A．a为电流表、b为电流表
B．a为电流表、b为电压表
C．a为电压表，b为电流表
D．a为电压表，b为电压表
20．刷卡机已经普遍应用于银行，商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流，下图中与此原理相同的是
A．B．
C．D．
21．小明在乘坐家里新买的小轿车，当他坐在副驾驶位置上时，发现不系安全带时老是有“叮叮”的报警声。通过研究，他发现：当安全带系好时，相当于闭合开关，报警器不响；安全带未系好时，相当于断开开关，报警器报警。下图中符合上述要求的电路图是
A．B．
C．D．
22．下列物理图像中，反映物理量之间关系正确的是（ ）
A．某晶体熔化前后曲线倾斜程度不同是因为该物质固态时比热容大于液态时比热容
B．电流通过导体产生的热量与电流的关系
C．燃料完全燃烧放出的热量与质量的关系
D．电阻一定时，电流随电压变化的关系
23．老式台灯亮度调节器电路原理图如图所示，已知电源供电电压U=220V保持不变，灯泡L标有“220V 48.4W”字样，且灯泡电阻的变化忽略不计．与灯泡串联的亮度调节器实际上就是一个滑动变阻器，滑动变阻器的最低点c下端阴影段为绝缘材料（相当断路开关）．当滑动变阻器的滑片P分别滑至最低点c和中点b时，灯泡电功率之比是9：1．则下列说法中正确的是
A．滑动变阻器的滑片滑至点c时此台灯正常工作
B．此台灯正常工作时的电阻为22Ω
C．滑动变阻器的最大阻值为2000Ω
D．滑片滑至b时，灯泡与滑动变阻器的功率之比为2:1
24．下图的几种用电器中，正常工作时的电流最接近5A的是
A．家用空调B．台式电脑C．台灯D．电风扇
25．如图所示电路，闭合开关S后，L1发光，但是看不到L2发光，电压表V1的示数是0.8V，电压表V2的示数是2.8V，下列选项正确的是
A．L2处发生断路
B．流经L1的电流比流经L2的大
C．L1的电阻比L2的小
D．L1的实际功率比L2的大
26．用丝线悬挂的A、B、C三个通草球，其中任意两个靠近时都相互吸引，则
A．三个小球只有一个带电
B．三个小球都带电
C．三个小球中肯定有一个不带电，另外两个带同种电荷
D．三个小球中肯定有一个不带电，另外两个带异种电荷
27．小明、小李和小红按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示。其中电路图与实验数据对应的是
A．小明和小李B．小明和小红C．小李和小红D．都不对应
28．如图所示的四幅图中，符合安全用电原则的是（ ）
A．电线上晾衣服
B．将冰箱的金属外壳接地
C．用手指触碰插座的插孔
D．电视天线与电线接触
29．下列说法正确的是（ ）
A．冬天搓手取暖是利用热传递改变物体内能
B．汽油机的做功冲程是内能转化为机械能
C．水在凝固的过程中温度不变，内能增加
D．质量一定，温度高的物体比温度低的物体含有的热量多
30．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间．某市一地下通道两端的入口处，各装有一个声控开关来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是（ ）
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．如图所示，在电磁铁正上方用弹簧挂着一根条形磁铁，当开关S闭合后，且滑片P从a端向b端滑动过程中，会出现的现象是小灯饱亮度_____ （选填 “增强”或“减弱”），弹簀长度_____ （ 选填“变长”或“缩短”）。
32．甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端 电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V．
33．如图为旋转式变阻器的结构图，、、为变阻器的三个接线柱，为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱__________（选填“、”、“、”或“、”）．
34．进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛，这种对人体有害的化学物质．这说明甲醛分子在做_______运动，这种运动会随气温的升高而_____（选填：“加剧”或“减缓”）．
35．在“复兴号”动车上全列车禁烟，是因为吸烟后会发生_________现象，触发烟雾报警器报警，影响行车安全。酒精和水混合，总体积变小了，是由于分子间有_________。
36．小红在一个炎热夏日的中午去潇湘河边玩耍，他发现沙子烫脚，而河水却是凉凉的，这主要是因为水的比热容比沙石的比热容_____（填“大”或“小”）。
37．如图所示的电路中，保险丝AB和铜丝CD的长短和粗细均相同，接通电源后，调节滑动变阻器，发现保险丝先熔断.原因是保险丝的熔点较_____（填“高”或“低”），相同时间内产生的电热较_____（填“多”或“少”）.
38．自然界中存在_____种电荷，我们可以利用_____（选填“验电器”或“电能表”）检验一个物体是否带电。
39．如图甲所示，是小宇“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR随电流I变化的关系”的实验电路图，电源电压恒为3V。乙图是根据实验得到的数据在同一坐标系中作出的a、b两条图线。根据图象，反映定值电阻R0的发热功率P0随电流I变化关系的图像是______（选填“a”或“b”），滑动变阻器R的最大功率为_________W。
40．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容__________乙液体的比热容（填“大于”、“等于”或“小于”）．如果液体乙的质量为1 kg，初温为20 ℃，加热一段时间后，温度升高30 ℃，吸收了1.26×105 J的热量，则乙液体的比热容为__________ J/（kg·℃）．
三、实验题（每空1分，共2题，15分）
41．由欧姆定律可知：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”.请你设计一个实验来证明结论是正确的，实验器材任选.要求:
（1）画出实验电路图.
（2）写出实验步骤.
（3）设计一个实验数据记录表格.
（________）
42．在探究“冰熔化过程中温度的变化规律”的实验中
（1）实验时某时刻温度计的示数如图甲所示，此时冰的温度是_____℃。
（2）根据实验数据，小明画出了其温度随时间变化的图象如图乙所示，分析图象后可知：不考虑热量损失，第2～4min冰吸收的热量_____（选填“大于““小于”或“等于”）第10～12min水吸收的热量。
（3）若将试管中的水倒掉，装入另一种液体，按图甲所示的装置进行实验，用酒精灯不断给烧杯加热时，最终发现烧杯中的水和试管中的液体都沸腾了，这说明水的沸点_____（选填“高于”、“低于”或“等于”）试管中液体的沸点。
四、计算题（每题10分，共2题，20分）
43．小军同学在一次科技活动中了解到有一种用半导体材料制成的热敏电阻，其电阻值随温度变化的关系图像如图甲。小军同学根据所学的知识设计了如图乙所示的电路图，图中R为热敏电阻，R0为定值电阻。已知电源电压恒为24V，电流表的量程为0~0.6A。通过测量他得知，当空间温度为20℃时，电流表的示数为0.2A。
（1）求定值电阻R0的阻值；
（2）当空间的温度为40℃时电路消耗的总功率为多少？
（3）若在热敏电阻R两端并联一个量程为0~15V的电压表（如图丙），为保证电路各元件安全，则空间温度的变化范围为多少？
44．电动机是现代生活和生产中一种重要的动力装置。工作时主要把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉。一台额定电压为6V的小直流电动机正常工作时，通过线圈的电流为0.3A，若此线圈的电阻为2Ω，试求在10s时间内：
（1）线圈产生的热量
（2）电动机消耗的电能
（3）电动机输出的机械功率和消耗的电功率之比叫做电动机的效率。若电动机的额定电压为U，额定电流为I，线圈电阻为R，请推证电动机工作时的效率为η＝1﹣。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端．
A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A正确；
B、由电路图可知，两灯泡并联，与实物图不符，故B错误；
C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端的电压，实物图中电压表测量灯泡L1两端的电压，与实物图不符，故C错误；
D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端的电压，与实物图不符，故D错误；
2、D
【详解】A．电流在国际单位制中的单位是安培，简称安，故A错误；
B．电压在国际单位制中的单位是伏特，简称伏，故B错误；
C．电功在国际单位制中的单位是焦耳，简称焦，故C错误；
D．电功率在国际单位制中的单位是瓦特，简称瓦，故D正确。
故选D。
3、C
【详解】摩擦起电的实质是电荷的转移；毛皮与橡胶棒摩擦，是毛皮上的电子转移到橡胶棒上，从而使橡胶棒带负电。故A、B、D错误，C正确。
故选C。
4、B
【详解】A．焦耳、千瓦时、 度都是属于电能单位，但是瓦特是电功率单位，故A错误；
B．玻璃棒在常温下不导电，属于绝缘体，但当温度改变时，可能导电变成导体，故B正确；
C．电荷不能凭空产生，摩擦起电的实质是电荷发生了转移，故C错误；
D．规定正电荷定向移动的方向规定为电流方向，与电子移动方向相反，故D错误。
故选B。
5、C
【详解】A、从图可知，定值电阻R1和滑动变阻器串联R2串联，当滑片P向右移动时，其连入电路中电阻的变大，则根据串联电路电阻的特点可知，此时电路中的总电阻的变大，而电源电压不变，由公式可知电路中的电流变小，即电流表的示数变小．故A错误；
B、因为定值电阻R1的阻值不变，而电路中的电流变小，所以由公式可知定值电阻两端的电压变小，根据串联电路电压的特点可知，滑动变阻器两端的电压变大，即电压表的示数变大．故B错误；
C、因为电路中的电流变小，而定值电阻R1的阻值不变，所以由公式可知电阻R1消耗的电功率变小．故C正确；
D、因为电源电压不变，而电路中的电流变小，所以由公式可知电路中的总功率变小．故D错误．
故选C．
【点睛】
考查欧姆定律的应用和电功率的变化情况，并可以利用公式，判断出的功率的变化，明白滑动变阻器移动过程中电阻的变化情况，牢记串联电路电流和电压的规律．
6、C
【解析】A．在磁体外部，磁感线从N极出发指向S极，而图中是从S极指向N极，故A错误；
B．两磁铁都为N极，磁感线的方向都应从N极出发指向S极，故B错误；
C．电流由左端进，右端出，右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，故C正确；
D．右手握住螺线管，四指指向电流的方向，大拇指指向右端，则右端为N极，故D错误。
7、D
【解析】A．从图中可以看到，电流流到右边的透明容器时，会分成两部分电流，一部分往上流，另一部分往下流，那么流过两个透明容器的电阻丝的电流是不同的，电阻是一样，通电时间相同，则这实验装置是为了探究电流产生的热量与电流的关系，A错误；
B．将左边容器中的电阻丝换成的电阻丝后，那么两个透明容器中的电阻不同，电流也不同，这是不能探究电流产生的热量与电阻的关系，B错误；
C．该实验装置是利用U形管中气体的热胀冷缩来反映电阻丝放出热量的多少，不是液体的热胀冷缩，气体的热胀冷缩会导致U形管中液体的高度变化，C错误；
D．该实验装置里面两个透明容器电阻相同，同时通电，同时断电，通电时间相同，但是电流大小不同，根据可知，左边的透明容器里电流较大，那么产生的热量也较大，则左侧U形管中液面的高度差比右侧的大，D正确。
8、C
【详解】A、一盏日光灯正常发光时的电流约为0.2A，故A错误；
B、对人体安全的电压是不高于36V，故B错误；
C、根据常见的电压可知一节新干电池的电压是1.5V，故C正确；
D、家用电风扇的额定功率约为60W，故D错误．
9、A
【解析】将甲和乙串联后接在电压为6V的电源两端时，因串联电路中各处的电流相等，且电路的总电压等于各分电压之和，由图象可知，当电路中的电流I＝I甲＝I乙＝0.2A、两定值电阻的电压分别为U甲＝2V、U乙＝4V时符合，故A错误、BC正确；
甲乙两端的电压之比U甲：U乙＝2V：4V＝1：2，故D正确。
故选：A。
10、C
【详解】A、由图知道，每次皮球反弹后到的最高点都比上一次的最高点要低，说明皮球受到空气阻力，机械能逐渐变小，A点的机械能大于B点的机械能；机械能是物体动能与势能的总和，AB两点高度相同则重力势能相同，所以A点的动能大于B点的动能，故A错误．
B、从轨迹来看，皮球竖直下落的同时，也沿水平方向运动，所以，皮球第一次反弹后到达最高点P点时，竖直方向速度为零，但是仍然能往右运动，说明皮球还具有水平方向速度，故B错误；
C、每次皮球反弹后到的最高点都比上一次的最高点要低，说明皮球受到空气阻力，机械能逐渐变小．C点在D点之前，故D点的机械能小于C点的机械能，故C正确．
D、弹性势能大小与弹性形变程度有关，黑色圆斑的大小能反应小球弹性形变程度，圆斑越大，形变越大．M点与N点皮球的动能与重力势能都为零，又因为皮球在M点机械能大于N点机械能，故皮球在M点的弹性势能大于N点的弹性势能，故在M点的圆斑要大于在N点的圆斑，故D错误．
11、B
【解析】人体正常体温在37℃左右，考场内温度一般不高于37℃，不可能达到45℃，故A不符合实际；成年人伸开手掌，大拇指指尖到中指指尖的距离大约20cm左右，新2B铅笔长度与此差不多，在18cm=180mm左右，故B符合实际；物理课本的质量约为200g，在200g=0.2kg左右，故C不符合实际；成年人正常步行的速度在4km/h≈1.1m/s左右，故D不符合实际，故选B。
12、D
【详解】由题意及图知吊起重物的绳子股数为n=4，最大拉力，一次能吊起的大米重力为：
，
一次能吊起的大米质量为：
，
因为每袋大米的质量是50kg，故一次能吊起的大米袋数为：
，
由题意知一次能吊起9袋大米，即
，
则至少需要吊运的次数是：
，
至少需要吊运12次。故选D。
13、B
【解析】A．家用电冰箱工作电流约1A，即1000mA；不符合题意；
B．由常见的电压可知，对人体安全的电压为不高于36V，符合题意；
C．手机正常工作的电流大约0.3A；不符合题意；
D．一节干电池的电压是1.5V；不符合题意。
14、D
【解析】A、巨石运动过程中，上升阶段，速度减小，动能减小；故A错误；B、巨石在最高点时仍保持一定的速度运动，动能不为零；故B错误；CD、巨石下落过程速度增大，动能增大，高度减小，重力势能减小，重力势能转化为动能；故C错误，D正确．故选D．
15、C
【详解】AB．一杯不加盖的热开水自然冷却到室温的过程中，温度降低，内能减小，故AB不符合题意。
C．比热容是物体本身的一种性质，与物体质量、温度无关，故C符合题意。
D．一杯不加盖的热开水自然冷却到室温的过程中，不断蒸发，水分子个数减少，故D不符合题意。
故选C。
16、D
【详解】A. 断开S1和S3，闭合S2时，R1和R2串联，电压表测R1两端电压，故A错误；
B. 断开S1和S3，闭合S2时，R1和R2串联，电压表测R1两端电压，故B错误；
C. 断开S2，闭合S1 和S3时，R1和R2并联，故C错误；
D. 断开S1，闭合S2 和S3时，无电流通过R2，R2被短路，故D正确．
17、A
【解析】A. 声音是由物体的振动产生的，一切正在发声的物体都在振动，该选项说法正确；B. 声音不能在真空中传播，该选项说法不正确；C. 超声波能够粉碎体内“结石”，因为声波具有能量，该选项说法不正确。D. 地震、火山喷发等自然现象都伴有次声波产生该说法错误。故选A.
【点睛】
声音是由物体的振动产生的，声音的传播需要介质，不能在真空中传播；防治噪声的途径有三条：在声源处减弱、在传播过程中减弱、在人耳处减弱；声音既能够传递信息，又能传递能量．
18、B
【详解】A．热值属于物质的性质，与质量无关，则用掉一半后，热值大小不变，故A错误；
B．用锯条锯木头时由于摩擦起热，锯条和木板的温度都会升高，则内能均增大，故B正确；
C．公路两旁的路灯，若某一个损坏，其他依旧发光，则可知路灯能独立工作，为并联，故C错误；
D．风扇与白炽灯功率相同，但并不都是纯电阻且不知道工作时间，无法比较产生热量多少，故D错误。
故选B。
19、C
【详解】电压表阻值较大，在电路中相当于开路，闭合开关S后，灯L1，L2均发光，说明电路是通路，因此b仪表是电流表；若a仪表是电流表，则L1将会短路，不符合题意，因此a仪表是电压表，故选C。
20、C
【解析】POS刷卡机读出信息原理就是电磁感应现象；
A．如图是通导体周围存在磁场，故A错误；
B．如图是通电导体在磁场中手里受力转动，故B错误；
C. 如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象。故C正确。
D．如图是电流通过电磁铁。电磁铁产生磁性吸引铁钉，是电流的磁效应。故D错误；
故选：C.
21、B
【详解】因为当安全带系好时，相当于闭合开关，报警器不响；安全带未系好时，相当于断开开关，报警器报警，所以开关与报警器并联，故选B。
22、C
【详解】A．同一晶体质量相同，熔化前后固态时升温快，由可知固态时的比热容小于液态时的比热容。故A错误；
B．由可知，电流通过导体产生的热量与电流的平方成正比，题干的图象是正比例函数，故B错误；
C．由可知燃料完全燃烧放出的热量与质量成正比，故C正确；
D．由可知电阻一定时，电流与电压成正比，图像应为过原点的直线，故D错误。
故选C。
23、D
【详解】A.滑动变阻器的滑片滑至点a时，灯泡两端的电压是额定电压，此台灯正常工作，故A错误；
B.此台灯正常工作时的电阻为，故B错误；
C.，可得滑动变阻器的最大阻值为1000Ω，故C错误；
D.滑片滑至b时，灯泡与滑动变阻器的功率之比为，故D正确．
故选D．
24、A
【详解】由P=UI知道，当正常工作时的电流最接近5A时，用电器的功率是：P=UI=220V×5A=1100W；家用空调，在家庭中属于大功率用电器，功率在1000W以上；台式电脑的功率约为200W；台灯的功率一般小于40W；电风扇的功率为几十瓦，综上所述，只有家用空调的功率在1000W以上，即正常工作时的电流最接近5A，故选A．
25、D
【详解】A．该电路为串联电路，若灯泡L2发生断路，则两灯泡都不亮，与题中描述不符，故A选项错误；
B．电路为串联电路，串联电路中，电流处处相等，故B选项错误；
C．在该电路中，电压表V1测的是L2两端的电压，电压表V2测的是电源电压，根据串联电路的电压规律可得，灯泡L1两端的电压
根据欧姆定律可得，通过两灯泡的电流相等，电压，所以，故C选项错误；
D．根据公式，通过两灯泡的电流相等，电压，所以，故D选项正确。
26、D
【详解】已知A、B、C三个轻质的小球，其中任意两个靠近时都相互吸引，
根据带电物体的性质：“同种电荷的物体相互排斥，异种电荷的物体相互吸引”，
可知A、B、C三个轻质的小球，肯定有一个物体不带电荷，
所以有两个物体带异种电荷，一个物体不带电；
故选D．
27、B
【解析】由电路中可知，定值电阻R与滑动变阻器串联，当滑片左移时，接入电路中的电阻变小，电路中的总电阻变小，由 可知，电路中的电流变大，由 可知R两端的电压变大，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压变小，分析三位同学实验：
小明的实验：电压表并联在R两端的电压，当电流表的示数增大时电压表的示数增大，故小明的电路图与实验数据对应；
小李的实验：电压表并联在变阻器两端，当电流表的示数增大时电压表的示数减小，故小李的电路图与实验数据不对应；
小红的实验：电压表并联在电源，当电流表的示数增大时电压表的示数不变，故小红的电路图与实验数据对应。
A.小明和小李，其中小李的电路图与实验数据不对应，故错误；
B.小明和小红的电路图与实验数据对应，故正确；
C.小李和小红，其中小李的电路图与实验数据不对应，故错误；
D.小明和小红的电路图与实验数据对应，故错误。
故选B.
28、B
【详解】A．因为自来水是导体，并又具有流动性，电线上晾衣服很容易发生触电事故，不符合题意；
B．电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，符合题意；
C．小孩用手指直接插入插座的孔内，直接接触火线而触电，不符合题意；
D．电视天线与电线接触，容易发生触电，不符合题意。
故选B。
29、B
【详解】A．冬天搓手取暖是利用做功改变物体内能，A错误；
B．汽油机的做功冲程是内能转化为机械能，B正确；
C．水在凝固的过程中温度不变，但是在放出热量，内能减小，C错误；
D．热量是一个过程量，不能说含有，只能说吸收或放出多少热量，D错误。
故选B。
30、C
【解析】根据题意知道，需要“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，且开关要控制火线．A图中一只开关控制火线，另一只开关控制零线，故不符合要求；B图中两只开关串联，只有同时闭合时灯才会发光，故不符合要求；C图中两开关均控制火线，且可以达到“行人不管从哪端进入，电灯都能接通电源发光”的目的，故符合要求；D图中两开关均控制零线，这样不安全，故不符合要求，故选C．
【点睛】
本题考查的是串、并联电路的设计，要求根据实际需要设计串联电路和并联电路，解题的关键是能够根据题意理解电路的连接方式．
二、填空题（每空1分，共10题，20分）
31、增强 变长
【详解】[1]由电路图可知，灯泡和变阻器串联，滑片P从a端向b端滑动，接入电路中的电阻变小，电路的总电阻变小，根据欧姆定律可知，电源电压不变，电路中的电流变大。根据可知，灯泡的实际功率变大，灯泡亮度增强。
[2]根据右手螺旋定则可得，螺线管的上端为S极，下端为N极，又因为螺线管上端与条形磁铁是异名磁极，根据异名磁极相互吸引，所以电路中的电流增大，螺线管对磁铁的吸引力逐渐增大，弹簧的长度变长。
32、0.5 8
【详解】正常工作时电压是6V，从图中看出与6V相对应的电流分别是1A和0.5A，由于两灯串联，经过两灯的电流都相等，所以取较小的0.5A（如果取较大的那个1A，会导致乙灯损坏）；当电流是0.5A时，从图中可以看出，甲灯的电压是2V，乙灯的电压是6V，所以电源电压是8V．
33、b、c
【分析】滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，连入电路的部分应该是b、c段．
【详解】顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路．
34、永不停息的无规则 加剧
【详解】[1][2]因为一切物质的分子都在永不停息的做无规则运动，故进入刚装修的房间，就会闻到甲醒的气味，这种运动会随气温的升高而加剧，所以要选用环保材料装饰房间；
35、扩散 间隙
【详解】[1]吸烟时产生的烟雾分子无规则运动到空气中，这是扩散现象，会触发烟雾报警器报警，影响行车安全，故高铁全列禁烟。
[2]水和酒精混合后，由于分子间有间隙，则水和酒精分子相互填补了对方的间隙，而使体积变小。
36、大
【详解】河水比沙子的比热容大，因此，相同质量的河水和沙子，在吸收相同的热量时，沙子的温度变化大，所以沙子温度高，河水温度低，故可以感觉到沙子烫脚，而河水却是凉凉的。
37、低 多
【详解】[1]由图可知，保险丝和铜丝是串联的，则通过它们的电流相同．但是保险丝先熔断，是因为保险丝材料的电阻率大、熔点低．
[2]根据焦耳定律，在电流和通电时间相同时，电阻大的产生的热量多．
38、两 验电器
【详解】[1][2]自然界只存在两种电荷，正电荷和负电荷；在实验室中，是用验电器来检验物体是否带电的。
39、a 2.25
【详解】[1]根据公式，R0的电阻是确定的，当电流增大是，其功率也增大，所以反映定值电阻R0的发热功率P0随电流I变化关系的图像是a。
[2]由图像可知，当R0的电流为3A时，它的功率为9W，则R0的电阻为
由图乙可知，当电流为1.5A时，滑动变阻器的功率最大，此时，R0的电压为
滑动变阻器两端的电压为
滑动变阻器的功率为
此时滑动变阻器的功率就是最大功率，即最大功率为2.25W。
40、小于 4.2×103
【详解】根据题意知道，用同一加热器加热时间相同，说明两种液体吸收的热量相同；由Q吸=cm△t知道，在质量相等、初温相同、吸热也相同的情况下，比热容小的物质升温快，所以，甲的比热容小，乙的比热容大；由Q=cm（t-t0 ）知道，乙液体的比热容是：c=Q/m(t−t0)=1.26×105J/1kg×30℃=4.2×103 J/（kg•℃）．
三、实验题（每空1分，共2题，15分）
41、 (1) (2)详见解析；(3)详见解析
【详解】(1)实验中需要用电流表测量电流，用电压表测量电阻两端的电压，用滑动变阻器保持电路的电流不变，且根据电流表与电阻串联、电压表与电阻并联，滑动变阻器与电阻串联设计电路，电路如图所示：
(2)实验步骤：
①按图连接电路，将滑动变阻器调至最大，闭合开关后，调至滑片位置，使电流表示数为I，读电压表示数U，将R、I、U记录在数据表格中；
②断开开关，将R换为另一更大阻值的电阻，闭合开关后，调整滑片位置，使电流表示数仍为I，读出电压表的示数U，将R、I、U记录在数据表格中；
③仿照步骤②，再重复1次。
(3)实验数据表格：
42、﹣2 等于 高于
【解析】（1）观察题目中温度计的液柱发现液面在0℃下方，分度值是1℃，所以此时冰的温度是﹣2℃；
（2）不考虑热量的损失，实验中用同一酒精灯加热，第2～4min，第10～12min相同的加热时间，都是2min，那么吸收的热量是相等的；
（3）烧杯中的水可以由酒精灯不断吸收热量达到沸点而沸腾，温度不再变化，如果试管中的液体的沸点等于或低于水的沸点，根据热传递需要有温度差的条件，试管内液体是不能从烧杯继续吸热的，也就不会沸腾，但是试管中的液体也沸腾了就说明水的沸点高于试管中液体的沸点。
四、计算题（每题10分，共2题，20分）
43、（1）30Ω；（2）9.6W；（3）25℃~100℃。
【解析】(1)根据图甲可知，当空间温度为20℃时，热敏电阻的阻值为90Ω，由可得，热敏电阻两端电压：
因为串联电路两端电压等于各部分电压之和，所以R0两端电压：
由可得，定值电阻的阻值：
；
(2)根据图甲可知，当空间温度为40℃时，热敏电阻的阻值为30Ω，因为串联电路的总电阻等于各分电阻之和，所以此时电路的总电阻：
电路消耗的总功率：
；
(3)图丙中，定值电阻和热敏电阻串联，电压表测热敏电阻两端的电压，电流表测电路中的电流，当电流表示数为0.6A时，由可得，电路中的总电阻：
因为串联电路的总电阻等于各分电阻之和，所以热敏电阻的最小阻值：
由图甲可知，当热敏电阻的阻值为10Ω时，空间温度为100℃；
当电压表的示数为15V时，定值电阻两端电压：
此时电路中的电流：
由可得，热敏电阻的最大值：
由图甲可知，当热敏电阻的阻值为50Ω时，空间温度为25℃，综上可知，空间温度的变化范围为25℃~100℃。
答：(1)定值电阻R0的阻值为30Ω；(2)当空间的温度为40℃时电路消耗的总功率为9.6W；(3)空间温度的变化范围为25℃~100℃。
44、（1）1.8J（2）18J（3）见解析
【解析】（1）∵通过线圈的电流为0.3A，若此线圈的电阻为2Ω，∴在10s时间内线圈产生的热量：Q=10s=1.8J；
（2）电动机的额定电压为6V，通过线圈的电流为0.3A，∴在10s时间内电动机消耗的电能：W=UIt=6V0.3A18J；
（3）∵电动机消耗的功率，又电动机产热功率P=，∴电动机输出的机械功率UI，∴电动机工作时的效率为==1.
电流I/A
电阻R/Ω
电压U/V
相关试卷
福建省平潭县2023-2024学年九年级物理第一学期期末达标测试试题含答案： 这是一份福建省平潭县2023-2024学年九年级物理第一学期期末达标测试试题含答案，共10页。试卷主要包含了如图所示的电路中，电源电压不变等内容，欢迎下载使用。
福建省各地2023-2024学年物理九年级第一学期期末达标检测试题含答案： 这是一份福建省各地2023-2024学年物理九年级第一学期期末达标检测试题含答案，共14页。
福建省2023-2024学年九年级物理第一学期期末达标测试试题含答案： 这是一份福建省2023-2024学年九年级物理第一学期期末达标测试试题含答案，共8页。
