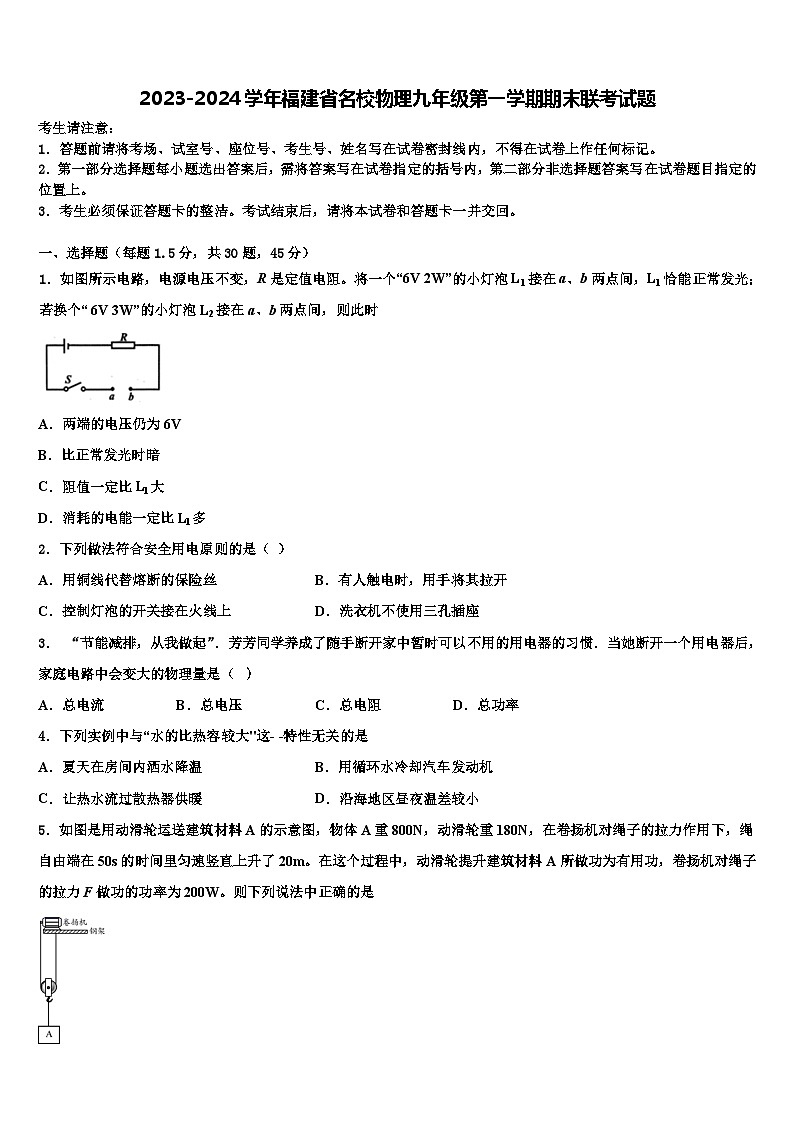

2023-2024学年福建省名校物理九年级第一学期期末联考试题
展开
这是一份2023-2024学年福建省名校物理九年级第一学期期末联考试题，共25页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示电路，电源电压不变，R是定值电阻。将一个“6V 2W”的小灯泡L1接在a、b两点间，L1恰能正常发光；若换个“ 6V 3W”的小灯泡L2接在a、b两点间，则此时
A．两端的电压仍为6V
B．比正常发光时暗
C．阻值一定比Ll大
D．消耗的电能一定比Ll多
2．下列做法符合安全用电原则的是（ ）
A．用铜线代替熔断的保险丝B．有人触电时，用手将其拉开
C．控制灯泡的开关接在火线上D．洗衣机不使用三孔插座
3． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
4．下列实例中与“水的比热容较大"这- -特性无关的是
A．夏天在房间内洒水降温B．用循环水冷却汽车发动机
C．让热水流过散热器供暖D．沿海地区昼夜温差较小
5．如图是用动滑轮运送建筑材料A的示意图，物体A重800N，动滑轮重180N，在卷扬机对绳子的拉力作用下，绳自由端在50s的时间里匀速竖直上升了20m。在这个过程中，动滑轮提升建筑材料A所做功为有用功，卷扬机对绳子的拉力F做功的功率为200W。则下列说法中正确的是
A．动滑轮的有用功是16000J
B．滑轮组的机械效率是80%
C．物体A的速度是0.4m/s
D．绳自由端的拉力是490N
6．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
7．如图所示的做法中，符合安全用电原则的是
A．将冰箱的金属外壳接地
B．用抹布擦发亮的灯泡
C．用手指接触插座的插孔
D．雷雨大站在大树下避雨
8．生活中能量转化的实例很多，从能量转化的角度来看，下列描述错误的是
A．燃料燃烧主要是把化学能转化为内能
B．摩擦起电时主要将机械能转化为电能
C．手机电池充电时化学能转化为电能
D．电动机带动水泵把水升到高处是把电能转化为机械能
9．有些家用电器在使用过程中,温度过高会损坏电器.下列家用电器中要防止因电热产生危害的是
A．电饭煲B．电热水器C．电熨斗D．电视机
10．甲灯标有“220V 20W”，乙灯标有“220V 100W”，忽略温度对电阻的影响，下列说法中正确的是（ ）
A．甲灯泡的功率一定小于乙灯泡的功率
B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C．两灯串联在电路中，甲灯泡一定比乙灯泡亮
D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
11．关于安全用电，下列说法正确的是
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体

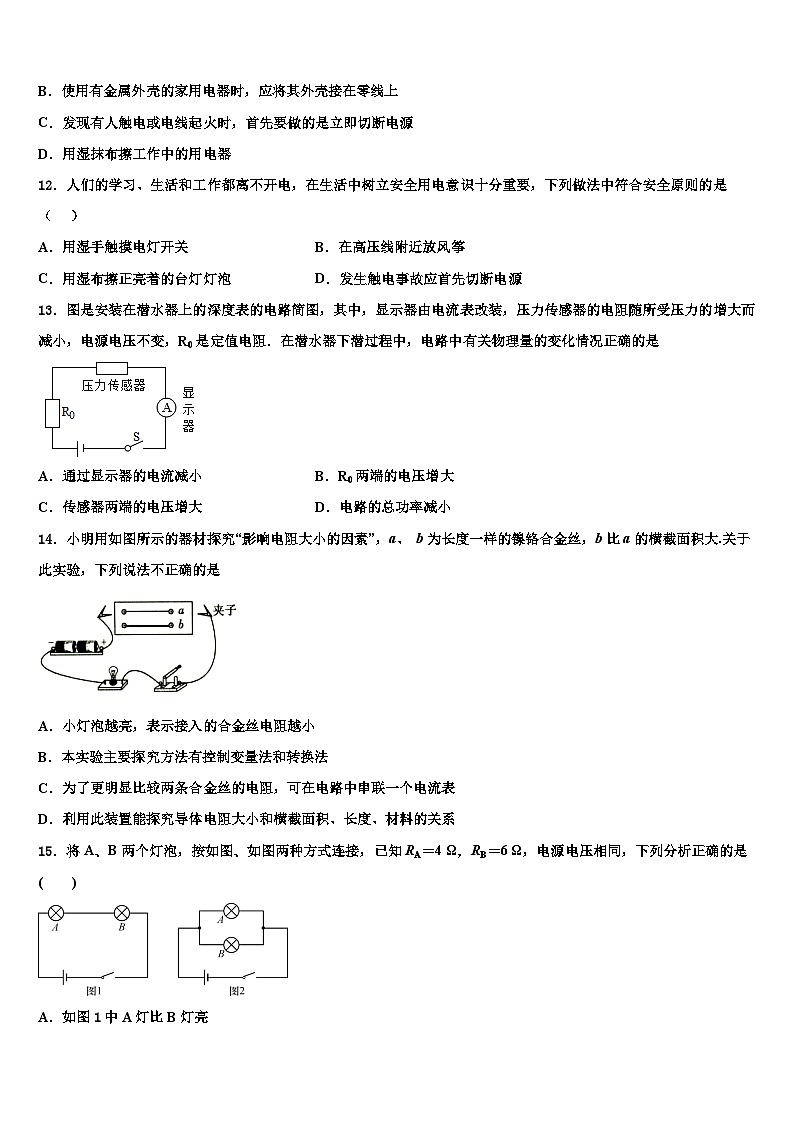

B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．发现有人触电或电线起火时，首先要做的是立即切断电源
D．用湿抹布擦工作中的用电器
12．人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，下列做法中符合安全原则的是（ ）
A．用湿手触摸电灯开关B．在高压线附近放风筝
C．用湿布擦正亮着的台灯灯泡D．发生触电事故应首先切断电源
13．图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况正确的是
A．通过显示器的电流减小B．R0两端的电压增大
C．传感器两端的电压增大D．电路的总功率减小
14．小明用如图所示的器材探究“影响电阻大小的因素”，a、 b为长度一样的镍铬合金丝，b比a的横截面积大.关于此实验，下列说法不正确的是
A．小灯泡越亮，表示接入的合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．为了更明显比较两条合金丝的电阻，可在电路中串联一个电流表
D．利用此装置能探究导体电阻大小和横截面积、长度、材料的关系
15．将A、B两个灯泡，按如图、如图两种方式连接，已知RA＝4 Ω，RB＝6 Ω，电源电压相同，下列分析正确的是( )
A．如图1中A灯比B灯亮
B．如图2中A灯比B灯亮
C．如图1中A灯比如图2中A灯亮
D．如图1中的总功率比如图2中的总功率要大
16．如图所示，开关闭合后电压表测量的是（ ）
A．电源电压B．L1和L2两端的电压
C．L1和L3两端的电压D．L2和L3两端的电压
17．下列数据最符合实际的是( )
A．电视机的额定功率约为2000W
B．教室中一盏日光灯的额定功率约为40W
C．人体的安全电压为36V
D．家用空调正常工作的电流约为0.5A
18．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从右向左滑动时，下列说法正确的是
A．电压表V1与电流表A示数之比不变
B．电压表V2与电流表A示数之比不变
C．电压表V1示数变化量小于V2示数变化量
D．电压表V1与 V2示数变化量相等
19．汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是（ ）
A．钻木取火
B．金属盒放在热汤中
C．食品放入冰箱内
D．物体放在取暖器旁
20．下面关于能量的说法中，正确的是
A．用砂轮磨刀是由内能转化为动能
B．陨石进入大气层成为流星时，是内能转化为机械能
C．壶中的水沸腾时壶盖不停地跳动，是水的势能转化为壶盖的动能
D．用打气筒给轮胎打气，打气筒发热，是机械能转化为内能
21．如图是四冲程汽油机的工作示意图，下列说法错误的是（ ）
A．汽油机工作时各冲程的顺序依次为：丙、丁、甲、乙
B．甲冲程中能量的变化为内能转化为机械能
C．加润滑油减少各部件之间的摩擦，可以提高机械效率
D．如果汽油能更充分燃烧，既能提高机械效率，也能提升汽油的热值
22．图中两灯规格不同，能测出通过灯L1电流的电路是
A．B．
C．D．
23．早上上学时，李明同学从教学楼一楼走到三楼时用了1min，他的功率与下列哪个值最相近
A．5WB．50WC．500WD．5000W
24．如图所示，关于下列图像的说法中，正确的是（ ）
A．图甲表示导体b的电阻小于导体a的电阻
B．图乙表示白炽灯钨丝的电阻随温度的变化关系
C．图丙表示电阻一定时，其实际电功率与电流平方的关系
D．图丁表示一定质量的水其比热容随温度的变化关系
25．关于电，下列说法中正确的是（ ）
A．摩擦起电的实质就是创造了电荷B．只要电荷运动，就会形成电流
C．串联电路中的各部分电压一定不会相等D．若导体中有电流通过，则导体两端一定有电压
26．高铁每节车厢内，有两个彼此相邻的洗手间.如果两个洗手间都有人使用，红灯亮；如果两个洗手间都无人使用或者只有一个洗手间有人使用，灯不亮.洗手间有人使用，门落锁、开关闭合.下列电路图中符合要求的是
A．B．
C．D．
27．820年，安培在科学院例会上做了一个实验，引起了众科学家的兴趣。如图所示，把通电螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是（ ）
A．通电螺线管仍保持原位置静止
B．通电螺线管转动，但最后又回到原位置
C．通电螺线管转动，直至A指向北，B指向南
D．通电螺线管转动，直至A指向南，B指向北
28．如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是
A．只闭合S1，R1、R2并联B．只闭合S2，L、R1串联
C．只闭合S2，会形成电源短路D．只闭合S1，只有R2接入电路
29．将标有“6V 6W”和“6V 3W”的灯泡串联接入电路中，要使其中一盏灯泡正常发光，另一盏不超过额定电压，则需要的电源电压是（ ）
A．3VB．6VC．9VD．12V
30．如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在a端时电流表的示数是0.6A
D．图乙中，滑片在b端时电流表的示数是0.12A
二、填空题（每空1分，共10题，20分）
31．内燃机的一个工作循环的四个冲程，图中表示的是其中的______冲程；它将内能转化成______能．
32．一个标有“PZ220 40”的灯泡接到230V的电路上，它的实际功率________额定功率（填“大于”、“小于”或“等于”），此时灯泡_______（填“能”或“不能”）正常发光。某天家里空气开关“跳闸”了，检查时发现当时除了冰箱其它用电器均没有工作，则“跳闸”的主要原因是_______。
33．如图所示为电子式电能表，它是测量电路消耗______的仪表，此时电能表的示数是______。小明将家中的电热水壶单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次.电热水壶的额定功率是____W；
34．两个电热器的电阻之比是3：2，如果通过的电流相同，在相同的时间里产生的热量之比是________ ；两电阻值相同的电热器，若通过的电流之比为1：2，在相同时间里产生的热量之比是________ 。
35．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的最大阻值为R2，且R1＝2R2，灯泡L上标有“12V 9W”字样．当三个开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针的位置相同；通过开关S1、S2、S3闭合或断开及改变滑动变阻器滑片P的位置，可使电路在某种状态下消耗的功率最小，则最小功率值P＝_____W（忽略温度对灯电阻的影响）．
36．如图是电阻甲和乙的图像，将电阻甲和乙并联，若电源电压为2V，则电路中的总电流为_________A。一只小灯泡上标有“2V 0.2A”的字样，现要将该小灯泡接入3V的电源上，为使其能够正常发光，应将电阻_________（选填“甲”或“乙”）与灯泡串联。
37．如图所示，要使R1和R2串联在电路中，应闭合的开关是______；使R1和R2并联在电路中，应闭合的开关是______；同时闭合开关______会导致电源短路。
38．如图是电冰箱的压缩机与照明灯泡连接的电路图。由图可知，压缩机和灯泡是_____联的。当电冰箱的门“开”时，S2是_____的；（选填“闭合”或“断开”）
39．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___，请写出一条安全用电的注意事项_____________________．
40．如图所示，将铜棒和锌棒一同浸入稀硫酸中就形成了铜锌原电池，当外电路连通时，电子从左向右流过电流表（G为灵敏电流表），原电池的正极是_____（选填“铜棒”或“锌棒“），原电池对外供电时能转化为_____能。
三、实验题（每空1分，共2题，15分）
41．为探究电磁铁的磁性跟哪些因素有关，小明同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小明所在实验小组通过交流与合作设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁如图所示，从左到右a、b、c、d为实验中观察到的四种情况。
根据小明的猜想和实验，完成下面填空：
(1)通过观察__________来判断磁场的强弱；
(2)通过比较_____________两种情况，可以验证猜想A是正确的；
(3)通过比较____________两种情况，可以验证猜想B是正确的；
(4)通过比较d中两电磁铁，发现猜想C不全面，应补充的条件是____________。
42．如图，小红同学在“测量盐水的密度”实验中，操作步骤如下：
（1）把天平放在水平桌面上，游码放在零刻度线，发现指针位置如图甲所示，此时应将平衡螺母向___________（填“左”或“右”）调节，直到横梁水平平衡．
（2）已知空烧杯的质量为28g，现将适量盐水装入烧杯，并放在天平的左盘，测量其质量，待天平平衡时，如图乙所示．然后将烧杯中的盐水全部倒入量筒中，如图丙所示，由此计算出盐水的密度为___________kg/m1．
（1）小红同学此次实验操作测得的盐水密度将偏___________（填“大”或“小”）
四、计算题（每题10分，共2题，20分）
43．如图所示，一个标有“2.5V 0.5W”的小灯泡L与滑动变阻器R串联，电源两端的电压为6V保持不变．开关S闭合后，移动滑动变阻器的滑片，使小灯泡正常发光．求：
（1）小灯泡正常发光100s，消耗了多少电能？
（2）小灯泡正常发光时，滑动变阻器接入电路中的电阻是多少？
44．如图甲所示，电源两端电压保持不变，小灯泡L通过的电流和它两端的电压关系如图乙所示，为定值电阻。当开关、、都闭合，且滑动变阻器的滑片位于a端时，小灯炮两端的电压恰好为6V；当、都闭合，断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当、都闭合，断开，滑动变阻器的滑片滑到b端时，电流表的示数为0.3A，求：
(1)小灯泡两端的电压为6V时的电阻；
(2)滑动变阻器的最大阻值；
(3)定值电阻的阻值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】ABC．由灯泡的铭牌可知，两灯泡的额定电压相等，L2的额定功率大于L1的额定功率，由R=可知，L2的阻值小于L1的阻值，灯泡L1接在a、b两点间时，L1恰能正常发光，说明L1两端的电压为6V，因L2的阻值小于L1的阻值，所以由串联分压的规律（即电阻小的分得的电压小）可知，灯泡L2接在a、b两点间时，灯泡L2两端的电压会小于6V，则灯泡L2消耗的功率小于3W，即L2比正常发光时暗些，故B符合题意，AC不符合题意；
D．由W=UIt可知，工作时间不确定，所以消耗电能的多少无法比较，故D不符合题意。
2、C
【解析】试题分析：保险丝是用电阻率大、熔点低的铅锑合金制成，铜丝的熔点很高，不会轻易熔断，达不到保护电路的作用，故A错误；发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，如果直接用手去拉，会使施救者也触电，故B错误；控制灯泡的开关应接在火线上，这样断开开关时，灯泡处不带电，才能保证操作安全，故C正确；洗衣机有金属外壳，应使用三孔插座，将外壳接地，这样可防止因外壳漏电而发生触电事故，故D错误；故应选C．
【考点定位】安全用电
3、C
【详解】C．家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大，故C符合题意；
AD．因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，由P=UI可知，电路中的总电流变小，故AD不符合题意；
B．家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故B不符合题意。
故选C．
4、A
【详解】A． 炎热的夏天，在室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，使人感到凉爽，不是利用水的比热容大的特点，故A符合题意；
B． 因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，故B不符合题意；
C． 因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以让流动的热水流过散热器取暖，故C不符合题意；
D． 因为水的比热容大于沙石的比热容，相同质量的水和砂石吸收或放出相同的热量，水的温度升高或降低的温度少，所以沿海地区昼夜温差比内陆地区小，故D不符合题意．
5、B
【详解】A．动滑轮绕2段绳，物体上升的高度
h==10m，
动滑轮的有用功
W有=Gh=800N×10m=8000J，
故A错误；
B．动滑轮做的总功
W总=Pt=200W×50s=10000J，
动滑轮的机械效率
η==80%，
故B正确；
C．物体A的速度
v==0.2m/s，
故C错误；
D．绳自由端的拉力
F==500N，
故D错误。
6、C
【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．
【详解】在汽油机一个工作循环的四个冲程中，做功冲程是对外做功的过程，实际也是内能转化为机械能的过程．故选C．
7、A
【解析】A. 洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若金属外壳接地，电流就通过地线流入大地，从而防止了触电事故的发生，符合安全用电的要求，故A正确；
B. 因为湿抹布是导体，当用湿抹布擦发光的灯泡时，可能会使电源通过人体与大地形成通路，使人触电，不符合安全用电的要求，故B错误；
C. 用手指直接插入插座的孔内，若手指接触火线会发生触电事故，不符合安全用电的要求，故C错误；
D. 雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故D错误。
故选A.
8、C
【解析】燃料燃烧放热是把化学能转化为内能，故A正确；摩擦起电主要是将机械能转化为电能，故B正确；手机电池充电时，是将电能转化为化学能，故C错误；电动机带动水泵把水送到高处是把电能转化为机械能，故D正确，故选C。
9、D
【解析】家用电器中有的电器是应用电热，有的电器却要防止电器过多发热，如：电饭煲、电热水器、电熨斗都是应用电热，而电视机要防止过热而对电视造成危害．故选D．
10、C
【详解】A．由灯泡铭牌可知甲灯泡的额定功率小于乙灯泡的额定功率，但甲灯泡的实际功率不一定小于乙灯泡的实际功率，故A错误；
B．由可知，消耗的电能由实际功率和时间决定，因实际功率和时间未知，所以不能确定消耗电能的多少，故B错误；
C．由可得，两灯的电阻分别为：
比较可知；串联电路电流处处相等，由可知，两灯泡串联时，它们的实际功率，则甲灯泡一定比乙灯泡亮，故C正确；
D．两灯并联在电路中，两灯泡的电压相同，且；由可知，，则甲灯泡一定比乙灯泡暗，故D错误；
11、C
【分析】（1）使用试电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用试电笔时，不能用手接触试电笔前端的金属体，这样会造成人身触电事故；（2）大功率或带有金属外壳的用电器，必须使用三孔插座，以防外壳带电，危及人身安全；（3）当有人触电、电线或用电器着火后，先切断电源，再施救．（4）湿布是导体，擦洗正在工作的用电器，容易造成触电．
【详解】A. 使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触试电笔前端的金属体，否则会造成触电事故，故A错误；B. 带有金属外壳的用电器，其金属外壳一定要接地线，以防用电器外壳带电，会危及人身安全，故B错误；C. 发现有人触电或发生电线起火时，要先立即切断电源再施救，故C正确；D. 湿布是容易导电的物体，用湿布擦拭正在工作的用电器，容易引起人体触电,故D错误．
故选C
12、D
【详解】A．自然水是导体，用湿手触摸电灯开关，会有触电的可能，故A不符合题意；
B．因为高压输电线上是高压，不能靠近高压带电体，在下面放风筝时可能会发生高压触电事故，故B不符合题意；
C．自然水是导体，用湿布擦正亮着的台灯灯泡，会有触电的可能，故C不符合题意；
D．发现有人触电，首先要切断电源，然后根据具体情况进行相应的救治，故D符合题意。
故选D。
13、B
【详解】由电路图可知，两电阻串联，电流表显示器串联在电路中；在潜水器下潜过程中，压力传感器受到的压力增大、其电阻减小，电路中的总电阻减小；由I=U/R可知，电路中的电流增大，即通过显示器的电流增大，故A不正确；由U=IR可知，R0两端的电压增大，故B正确；因为串联电路中总电压等于各分电压之和，所以传感器两端的电压减小，故C不正确，因为电源电压不变，电流增大，由P=UI可知，电路总功率增大，故D不正确．
14、D
【详解】A．此实验中，小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A正确，不符合题意；
B．两根电阻丝的材料一样，横截面积不同，运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系；运用转换法，电阻的大小通过比较小灯泡的亮度来判断；所以，本实验主要探究方法有控制变量法和转换法，故B正确，不符合题意；
C．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故C正确，不符合题意；
D．根据控制变量法可知，探究导体电阻大小和材料的关系，应改变导体的材料，而由题知a、b两合金丝的材料相同，所以，不能探究导体电阻大小和材料的关系，故D错误，符合题意．
15、B
【详解】A．图1中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由可知，A灯泡的实际功率较小，即A灯比B灯暗，故A错误；
B．图2中，两灯泡并联，并联电路中各支路两端的电压相等，根据可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，故B正确；
C．由于图1中两灯串联，A灯泡两端的电压小于电源电压，图2中两灯并联，A灯泡两端的电压等于电源的电压，根据可知，图1中A灯泡的实际功率较小，灯泡较暗，即图1中A灯比图2中A灯暗，故C错误；
D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图1中的总电阻大于图2中的总电阻，由可知，图1中的总功率比图2中的总功率要小，故D错误．
【点睛】
重点是电功率变形公式和欧姆定律的应用，牢记和，在纯电阻电路中两公式可以直接使用，计算稍显简单．
16、D
【详解】电压表与被测用电器并联，三个灯泡串联，由“节点法”可知电压表测L2和L3两端的电压。故A、B、C项不符合题意，D项符合题意。
17、B
【详解】A．电视机的额定功率约为200W，故A不符合题意；
B．教室中一盏日光灯的额定功率约为40W，故B符合题意；
C．经验证明，人体的安全电压为不高于36V，故C不符合题意；
D．家用空调正常工作的电流约为5A，故D不符合题意。
18、B
【详解】A．电压表V1测滑动变阻器左边的电压，滑动变阻器滑片从右向左滑动，其接入电路的电阻不断减小，电流增大，根据串联电路电压与电阻成正比可知，电压表V1示数减小，因此电压表V1与电流表A示数之比不断变小，故A错误；
B．电压表V2测R2的两端电压，电压表V2与电流表A示数之比等于R2的阻值，所以电压表V2与电流表A示数之比不变，故B正确；
C．因为R1、R2和滑动变阻器串联，根据
得电压表V1示数变化量大于V2示数变化量，故C错误；
D．因为R1和R2串联，根据
得电压表V1示数变化量大于V2示数变化量，故D错误。
19、A
【解析】急刹车轮胎温度急剧升高，内能增大是由于轮胎与地面间发生摩擦生热，属于通过做功的方式增加内能，选项中与其相同原理改变内能方式的只有A，通过克服摩擦阻力做功，使木屑产生内能生热，进而达到着火点燃烧。其他选项是通过热传递改变物体内能。
20、D
【详解】A．做功改变物体内能的实质，即内能和其他形式的能的相互转化．砂轮磨刀时，克服摩擦力做功，是机械能转化为内能，选项A错误．
B．陨石进入大气层，克服摩擦力做功，消耗机械能，内能增大，温度升高，发光发热，选项B错误．
C．壶中的水沸腾时产生大量的水蒸气，水蒸气膨胀推动壶盖做功，水蒸气的内能转化为壶盖的机械能，选项C错误．
D．用打气筒给轮胎打气，压缩气体做功，机械能转化为内能，选项D正确．
21、D
【详解】甲中的两个气门都关闭，活塞下运动，所以为做功冲程，是内能转化机械能；乙中的排气门打开，进气门关闭，活塞向上运动，所以为排气冲程；丙中的进气门打开，排气门关闭，活塞向下运动，所以为吸气冲程；丁中的两个气门都关闭，活塞向上运动，所以为压缩冲程，是机械能转化为内能。
A、四个冲程的正确顺序是丙丁甲乙，故A正确，不符合题意；
B、甲为做功冲程，气体推动活塞做功，内能转化为机械能，故B正确，不符合题意；
C、加润滑油减少各部件之间的摩擦，克服摩擦所做的额外功少，可以提高机械效率，故C正确，不符合题意；
D、热值是燃料的特性，燃料燃烧是否充分，不能改变燃料的热值，故D错误，符合题意。
故选D。
22、C
【详解】A．电流表位于干路正进负出，测干路电流，不符合题意；
B．电流表与灯L1串联，但正负接线柱接反，不符合题意；
C．电流表与灯L1串联，且正进负出，能测通过灯L1电流，符合题意；
D．电流表与灯L2串联，且正进负出，能测通过灯L2电流，不符合题意。
23、B
【解析】一名学生的体重大约为500N，一层楼高约为3m，从一楼跑到三楼所用时间约为60s，
则他的功率大约为P＝==＝50W，故B正确。
故选B.
24、C
【详解】A．在图甲中，选相同的电压，比较通过的电流，通过a的电流大，所以a的电阻小、b的电阻大，故A错误；
B．白炽灯钨丝的电阻随温度的升高而增大，而乙图表示电阻随温度的升高而减小，故B错误；
C．由电功率P=UI=I2R可知，电阻一定时，其实际电功率与电流平方成正比关系，图丙反映了这一关系，故C正确；
D．比热容是物质的一种特性，其大小与物体的温度无关，而图丁说明比热容随温度升高而减小，故D错误。
故选C。
25、D
【详解】A．摩擦起电的实质，并不是创造了电荷，只是通过摩擦，使电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电，故A错误；
B．运动的电荷不一定能形成电流，必须是电荷的定向移动才形成电流，故B错误；
C．串联电路中的各部分电压可能相等也可能不相等，故C错误。
D．电压是使电路中形成电流的原因，电路中有电流，两端就一定有电压，故D正确。
故选D 。
26、B
【分析】在连接电路中不允许把电源两极直接用导线连接，这样会造成短路，两间洗手间的门都关上时，灯才会发光，说明两个开关相互影响、不能独立工作即两个开关串联且控制灯泡。
【详解】A．由题知，两个洗手间都有人并锁住时，灯亮；由电路图可知，闭合任意一个开关，灯泡都发光，故A项不符合题意；
B．当两个洗手间都没有人或者只有一个有人时，灯不亮；由电路图可知，只有两个开关都闭合时灯泡才发光，故B项符合题意；
CD．由电路图可知，当两个开关都闭合时灯不亮，而且还会发生电源短路，故CD项都不符合题意。
27、D
【详解】由右手螺旋定则可知，螺线管A端为S极B端为地磁N极；地球的南极为地磁N极，北极为S极，螺线管东西悬挂，故在地磁的相互作用下，螺线管会转动，直至A指向南，B指向北才能处于平衡状态，故ABC错误，D正确。
故选D。
28、D
【详解】AD．由图可知，只闭合S1时电路中只有R2，故A错误，D正确；
BC．由图可知，只闭合S2时电路中有且只有L，故B、C错误；
29、C
【详解】由P=UI可得，两灯泡的额定电流分别为
由可得，两灯泡的电阻分别为：
因串联电路中各处的电流相等，且其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，所以两灯泡串联时，路中的电流
因串联电路中总电阻等于各分电阻之和，所以电源电压
故选C。
30、D
【详解】A．由图甲知，变阻器与R串联，电流表测电路中电流，当滑片在a端时，电路为R的简单电路，此时电路中电阻最小，电流最大，由欧姆定律可得：
；
故A错误；
B．当滑片在b端时，变阻器连入阻值最大，电路中电流最小，由串联电路特点和欧姆定律可得，变阻器的最大值：
；
故B错误；
C．由图乙知，当滑片在a端时，两电阻并联，由并联电路特点和欧姆定律可得，电路的电流：
；
故C错误；
D．图乙中，滑片在b端时，电阻R被短路，电路中只有Rab，此时电流表的示数是
，
故D正确。
二、填空题（每空1分，共10题，20分）
31、做功 机械
【详解】由图知，两气门都关闭，活塞向下运行，此冲程为做功冲程．做功冲程中燃气的内能转化为活塞的机械能．
32、大于 不能 冰箱发生短路
【详解】[1][2]标有“PZ220 40”的灯泡接到230V的电路上，实际电压高于额定电压，它的实际功率大于额定功率，此灯泡不能正常发光。
[3]家里空气开关“跳闸”了，发现除了冰箱其它用电器均没有工作，冰箱的电功率大约是100W左右，不可能是由于功率过大引起，可能是冰箱发生短路。
33、电能多少 318.6 1000
【详解】[1][2]电能表是测量电功或电路消耗电能多少的仪表；由电能表表盘知，此时电能表的示数是318.6 ；
[3]因3200imp/kW•h表示电路中每消耗1kW•h的电能，指示灯闪烁3200次， 所以，指示灯闪烁320次消耗的电能：
，
电热水壶的额定功率：
。
34、3:2 1:4
【解析】（1）知道两个电热器的电阻之比和通过的电流强度相同，根据Q=I2Rt求出在相同的时间里产生的热量之比；（2）知道两个电热器的电阻值相同和通过的电流强度之比，根据Q=I2Rt求出在相同的时间里产生的热量之比．
【详解】(1)由题意可知,=,I1=I2,t1=t2，由Q=I2Rt可得，产生的热量之比：
===
(2)由题意可知,R3=R4,=,t3=t4，
由Q=I2Rt可得，产生的热量之比：
====()2=
35、1.5
【解析】试题分析：三个开关都闭合时，R1和灯泡L并联，电流表A1测R1的电流，电流表A测干路电流，简化电路如下图所示：
灯丝电阻为∵灯正常发光，∴电源电压U=12V
两电流表指针位置相同，说明A2用的大量程，A1用的小量程，则，∴，在并联电路中∴
当S1、S2闭合、S3断开，滑片在最左端时， R1、R2串联，电路中的总电阻最大，总功率最小，
考点：电路 电功率
36、0.6 甲
【详解】[1]将电阻甲和乙并联在电压为2V的电源两端时，由题中的图像可知，此时流过电阻甲的电流是0.4A，此时流过电阻乙的电流是0.2A，所以电路中的总电流为：
；
[2]灯泡正常发光时的电压，因串联电路中总电压等于各分电压之和，所以灯泡正常发光时，需要串联的电阻两端的电压：
；
因串联电路中各处的电流相等，电路中的电流是0.2A；由欧姆定律可得，需要串联电阻的阻值：
；
由题中的图像可知，甲电阻的阻值是：
；
乙电阻的阻值是：
；
所以为使灯泡能够正常发光，应将电阻甲与灯泡串联。
37、S1 S2、S3 S1、S3
【详解】[1]要使R1和R2串联在电路中，电流从电源正极出发后先后依次经过S1、R2和R1，流回电源负极；所以应闭合的开关是S1；
[2]使R1和R2并联在电路中，电流从电源正极流出经过S2后，分别经过支路R1和支路R2、S3，流回电源负极；需要因此应闭合开关S2、S3；
[3]当闭合开关S1、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S1、S3。
38、并 闭合
【解析】电动机和电灯是并联关系,且都有各自的开关控制,所以电动机与照明灯可以不同时工作,且当电冰箱门打开时, S2就自动闭合,电灯就亮.
39、总功率过大 不要同时使用大功率用电器
【详解】[1]根据可知，在电压一定时，大量的用电器同时使用会使电路的总功率过大，干路总电流过大，引起空气开关“跳闸”；
[2]安全用电的注意事项：不要同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等）．
40、铜棒 化学能转化为电。
【解析】将铜棒和锌棒用导线连接后插入稀硫酸溶液中，锌能够与稀硫酸发生反应生成硫酸锌和氢气，该反应为自发进行的氧化还原反应，且为放热反应，所以能够形成原电池；锌为原电池的负极，铜为正极，原电池对外供电时能转化为化学能转化为电能。
三、实验题（每空1分，共2题，15分）
41、电磁铁吸引大头针数目多少 a、b b、c 电流相等时
【详解】(1)[1]电磁铁磁性的强弱可用吸引大头针数目的多少来体现，所以通过观察电磁铁吸引大头针的多少的不同，来判断它磁性的不同。
(2)[2]电磁铁磁性的有无可以通过电磁铁是否吸引大头针来判断。由a、b两图可知，a图的开关断开，电路中没有电流，电磁铁也不吸引大头针闭合，说明电磁铁没有磁性；b图的开关闭合，电路中有电流，电磁铁吸引大头针闭合，说明电磁铁有磁性。
(3)[3]猜想B是验证磁性的强弱是否与电流大小有关，因此要控制匝数相同，电流大小不同；比较几个图，只有b、c符合条件。
(4)[4]猜想C是验证磁性的强弱是否与电流大小有关，因此要控制电流的大小相同，线圈匝数不同；在d图中，由于两电磁铁串联，控制了电流相等，而匝数不同，符合条件；故选d图；电流大小不仅与线圈匝数有关，还与电流大小有关，因此描述时，要增加电流相等这个条件。
42、左 1.1×101 偏大
【分析】（1）天平使用前的调节：若指针左偏，向右调平衡螺母，使指针指在分度盘的中线处；
（2）天平测物体质量时，物体质量等于砝码质量与游码读数之和；
（1）由于烧内壁粘有液体所以体积V偏小，由此分析所测密度变化．
【详解】（1）把天平放在水平桌面上，游码移到标尺左端的零刻度线处后，由图甲知，指针偏右，此时应将左端的平衡螺母向左调节，直到指针对准分度盘中央的刻度线；
（2）由图乙知，天平标尺的分度值为0.2g，盐水和烧杯的总质量m＝50g+20g+20g+4g＝94g，盐水的质量为94g﹣28g＝66g；盐水的体积V＝60mL＝60cm1，
盐水的密度
（1）把烧杯中的盐水全部倒入量筒中测体积时，由于烧杯内壁粘有盐水，所以测得体积V偏小，根据ρ可知，所测盐水密度偏大．
【点睛】
用天平和量筒来测液体的密度，是实验室中最常用的方法，重点应掌握天平的调节与使用方法、量筒的读数、密度公式的运用、实验步骤的合理安排等．
四、计算题（每题10分，共2题，20分）
43、（1）50J;（2）17.5Ω
【详解】（1）根据得，小灯泡正常发光100s，消耗的电能为：
．
（2）小灯泡正常发光时的电流为：
因为灯与滑动变阻器串联，电流相等，总电压等于灯与滑动变阻器两端的电压之和，所以滑动变阻器两端的电压为：
滑动变阻器接入电路中的电阻是：
．
【点睛】
重点是欧姆定律的应用，另外注意熟练应用串联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，要熟练掌握．
44、 (1)10Ω；(2)12Ω；(3)8Ω
【详解】(1)由图乙可知，灯泡两端的电压为6V时，通过灯泡的电流为0.6A，则灯泡电阻为
(2)当开关、、都闭合，且滑动变阻器的滑片位于a端时，灯泡与电阻R0并联，由并联电路电压规律可知，电源电压等于此时灯泡两端电压，即电源电压为
当、都闭合，断开，滑动变阻器的滑片滑到中点时，灯泡与滑动变阻器串联，此时电流表的示数为0.5A，由图乙可知，灯泡两端的电压为3V，则此时滑动变阻器两端电压为
滑动变阻器的最大值为
(3)当、都闭合，断开，滑动变阻器的滑片滑到b端时，定值电阻与滑动变阻器串联，电流表的示数为0.3A，则此时滑动变阻器两端电压为
定值电阻两端电压为
定值电阻阻值为
答：(1)小灯泡两端的电压为6V时的电阻为10Ω；
(2)滑动变阻器的最大阻值12Ω；
(3)定值电阻的阻值8Ω。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示电路，电源电压不变，R是定值电阻。将一个“6V 2W”的小灯泡L1接在a、b两点间，L1恰能正常发光；若换个“ 6V 3W”的小灯泡L2接在a、b两点间，则此时
A．两端的电压仍为6V
B．比正常发光时暗
C．阻值一定比Ll大
D．消耗的电能一定比Ll多
2．下列做法符合安全用电原则的是（ ）
A．用铜线代替熔断的保险丝B．有人触电时，用手将其拉开
C．控制灯泡的开关接在火线上D．洗衣机不使用三孔插座
3． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
4．下列实例中与“水的比热容较大"这- -特性无关的是
A．夏天在房间内洒水降温B．用循环水冷却汽车发动机
C．让热水流过散热器供暖D．沿海地区昼夜温差较小
5．如图是用动滑轮运送建筑材料A的示意图，物体A重800N，动滑轮重180N，在卷扬机对绳子的拉力作用下，绳自由端在50s的时间里匀速竖直上升了20m。在这个过程中，动滑轮提升建筑材料A所做功为有用功，卷扬机对绳子的拉力F做功的功率为200W。则下列说法中正确的是
A．动滑轮的有用功是16000J
B．滑轮组的机械效率是80%
C．物体A的速度是0.4m/s
D．绳自由端的拉力是490N
6．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
7．如图所示的做法中，符合安全用电原则的是
A．将冰箱的金属外壳接地
B．用抹布擦发亮的灯泡
C．用手指接触插座的插孔
D．雷雨大站在大树下避雨
8．生活中能量转化的实例很多，从能量转化的角度来看，下列描述错误的是
A．燃料燃烧主要是把化学能转化为内能
B．摩擦起电时主要将机械能转化为电能
C．手机电池充电时化学能转化为电能
D．电动机带动水泵把水升到高处是把电能转化为机械能
9．有些家用电器在使用过程中,温度过高会损坏电器.下列家用电器中要防止因电热产生危害的是
A．电饭煲B．电热水器C．电熨斗D．电视机
10．甲灯标有“220V 20W”，乙灯标有“220V 100W”，忽略温度对电阻的影响，下列说法中正确的是（ ）
A．甲灯泡的功率一定小于乙灯泡的功率
B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C．两灯串联在电路中，甲灯泡一定比乙灯泡亮
D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
11．关于安全用电，下列说法正确的是
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．发现有人触电或电线起火时，首先要做的是立即切断电源
D．用湿抹布擦工作中的用电器
12．人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，下列做法中符合安全原则的是（ ）
A．用湿手触摸电灯开关B．在高压线附近放风筝
C．用湿布擦正亮着的台灯灯泡D．发生触电事故应首先切断电源
13．图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况正确的是
A．通过显示器的电流减小B．R0两端的电压增大
C．传感器两端的电压增大D．电路的总功率减小
14．小明用如图所示的器材探究“影响电阻大小的因素”，a、 b为长度一样的镍铬合金丝，b比a的横截面积大.关于此实验，下列说法不正确的是
A．小灯泡越亮，表示接入的合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．为了更明显比较两条合金丝的电阻，可在电路中串联一个电流表
D．利用此装置能探究导体电阻大小和横截面积、长度、材料的关系
15．将A、B两个灯泡，按如图、如图两种方式连接，已知RA＝4 Ω，RB＝6 Ω，电源电压相同，下列分析正确的是( )
A．如图1中A灯比B灯亮
B．如图2中A灯比B灯亮
C．如图1中A灯比如图2中A灯亮
D．如图1中的总功率比如图2中的总功率要大
16．如图所示，开关闭合后电压表测量的是（ ）
A．电源电压B．L1和L2两端的电压
C．L1和L3两端的电压D．L2和L3两端的电压
17．下列数据最符合实际的是( )
A．电视机的额定功率约为2000W
B．教室中一盏日光灯的额定功率约为40W
C．人体的安全电压为36V
D．家用空调正常工作的电流约为0.5A
18．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从右向左滑动时，下列说法正确的是
A．电压表V1与电流表A示数之比不变
B．电压表V2与电流表A示数之比不变
C．电压表V1示数变化量小于V2示数变化量
D．电压表V1与 V2示数变化量相等
19．汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是（ ）
A．钻木取火
B．金属盒放在热汤中
C．食品放入冰箱内
D．物体放在取暖器旁
20．下面关于能量的说法中，正确的是
A．用砂轮磨刀是由内能转化为动能
B．陨石进入大气层成为流星时，是内能转化为机械能
C．壶中的水沸腾时壶盖不停地跳动，是水的势能转化为壶盖的动能
D．用打气筒给轮胎打气，打气筒发热，是机械能转化为内能
21．如图是四冲程汽油机的工作示意图，下列说法错误的是（ ）
A．汽油机工作时各冲程的顺序依次为：丙、丁、甲、乙
B．甲冲程中能量的变化为内能转化为机械能
C．加润滑油减少各部件之间的摩擦，可以提高机械效率
D．如果汽油能更充分燃烧，既能提高机械效率，也能提升汽油的热值
22．图中两灯规格不同，能测出通过灯L1电流的电路是
A．B．
C．D．
23．早上上学时，李明同学从教学楼一楼走到三楼时用了1min，他的功率与下列哪个值最相近
A．5WB．50WC．500WD．5000W
24．如图所示，关于下列图像的说法中，正确的是（ ）
A．图甲表示导体b的电阻小于导体a的电阻
B．图乙表示白炽灯钨丝的电阻随温度的变化关系
C．图丙表示电阻一定时，其实际电功率与电流平方的关系
D．图丁表示一定质量的水其比热容随温度的变化关系
25．关于电，下列说法中正确的是（ ）
A．摩擦起电的实质就是创造了电荷B．只要电荷运动，就会形成电流
C．串联电路中的各部分电压一定不会相等D．若导体中有电流通过，则导体两端一定有电压
26．高铁每节车厢内，有两个彼此相邻的洗手间.如果两个洗手间都有人使用，红灯亮；如果两个洗手间都无人使用或者只有一个洗手间有人使用，灯不亮.洗手间有人使用，门落锁、开关闭合.下列电路图中符合要求的是
A．B．
C．D．
27．820年，安培在科学院例会上做了一个实验，引起了众科学家的兴趣。如图所示，把通电螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是（ ）
A．通电螺线管仍保持原位置静止
B．通电螺线管转动，但最后又回到原位置
C．通电螺线管转动，直至A指向北，B指向南
D．通电螺线管转动，直至A指向南，B指向北
28．如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是
A．只闭合S1，R1、R2并联B．只闭合S2，L、R1串联
C．只闭合S2，会形成电源短路D．只闭合S1，只有R2接入电路
29．将标有“6V 6W”和“6V 3W”的灯泡串联接入电路中，要使其中一盏灯泡正常发光，另一盏不超过额定电压，则需要的电源电压是（ ）
A．3VB．6VC．9VD．12V
30．如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在a端时电流表的示数是0.6A
D．图乙中，滑片在b端时电流表的示数是0.12A
二、填空题（每空1分，共10题，20分）
31．内燃机的一个工作循环的四个冲程，图中表示的是其中的______冲程；它将内能转化成______能．
32．一个标有“PZ220 40”的灯泡接到230V的电路上，它的实际功率________额定功率（填“大于”、“小于”或“等于”），此时灯泡_______（填“能”或“不能”）正常发光。某天家里空气开关“跳闸”了，检查时发现当时除了冰箱其它用电器均没有工作，则“跳闸”的主要原因是_______。
33．如图所示为电子式电能表，它是测量电路消耗______的仪表，此时电能表的示数是______。小明将家中的电热水壶单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次.电热水壶的额定功率是____W；
34．两个电热器的电阻之比是3：2，如果通过的电流相同，在相同的时间里产生的热量之比是________ ；两电阻值相同的电热器，若通过的电流之比为1：2，在相同时间里产生的热量之比是________ 。
35．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的最大阻值为R2，且R1＝2R2，灯泡L上标有“12V 9W”字样．当三个开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针的位置相同；通过开关S1、S2、S3闭合或断开及改变滑动变阻器滑片P的位置，可使电路在某种状态下消耗的功率最小，则最小功率值P＝_____W（忽略温度对灯电阻的影响）．
36．如图是电阻甲和乙的图像，将电阻甲和乙并联，若电源电压为2V，则电路中的总电流为_________A。一只小灯泡上标有“2V 0.2A”的字样，现要将该小灯泡接入3V的电源上，为使其能够正常发光，应将电阻_________（选填“甲”或“乙”）与灯泡串联。
37．如图所示，要使R1和R2串联在电路中，应闭合的开关是______；使R1和R2并联在电路中，应闭合的开关是______；同时闭合开关______会导致电源短路。
38．如图是电冰箱的压缩机与照明灯泡连接的电路图。由图可知，压缩机和灯泡是_____联的。当电冰箱的门“开”时，S2是_____的；（选填“闭合”或“断开”）
39．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___，请写出一条安全用电的注意事项_____________________．
40．如图所示，将铜棒和锌棒一同浸入稀硫酸中就形成了铜锌原电池，当外电路连通时，电子从左向右流过电流表（G为灵敏电流表），原电池的正极是_____（选填“铜棒”或“锌棒“），原电池对外供电时能转化为_____能。
三、实验题（每空1分，共2题，15分）
41．为探究电磁铁的磁性跟哪些因素有关，小明同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小明所在实验小组通过交流与合作设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁如图所示，从左到右a、b、c、d为实验中观察到的四种情况。
根据小明的猜想和实验，完成下面填空：
(1)通过观察__________来判断磁场的强弱；
(2)通过比较_____________两种情况，可以验证猜想A是正确的；
(3)通过比较____________两种情况，可以验证猜想B是正确的；
(4)通过比较d中两电磁铁，发现猜想C不全面，应补充的条件是____________。
42．如图，小红同学在“测量盐水的密度”实验中，操作步骤如下：
（1）把天平放在水平桌面上，游码放在零刻度线，发现指针位置如图甲所示，此时应将平衡螺母向___________（填“左”或“右”）调节，直到横梁水平平衡．
（2）已知空烧杯的质量为28g，现将适量盐水装入烧杯，并放在天平的左盘，测量其质量，待天平平衡时，如图乙所示．然后将烧杯中的盐水全部倒入量筒中，如图丙所示，由此计算出盐水的密度为___________kg/m1．
（1）小红同学此次实验操作测得的盐水密度将偏___________（填“大”或“小”）
四、计算题（每题10分，共2题，20分）
43．如图所示，一个标有“2.5V 0.5W”的小灯泡L与滑动变阻器R串联，电源两端的电压为6V保持不变．开关S闭合后，移动滑动变阻器的滑片，使小灯泡正常发光．求：
（1）小灯泡正常发光100s，消耗了多少电能？
（2）小灯泡正常发光时，滑动变阻器接入电路中的电阻是多少？
44．如图甲所示，电源两端电压保持不变，小灯泡L通过的电流和它两端的电压关系如图乙所示，为定值电阻。当开关、、都闭合，且滑动变阻器的滑片位于a端时，小灯炮两端的电压恰好为6V；当、都闭合，断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当、都闭合，断开，滑动变阻器的滑片滑到b端时，电流表的示数为0.3A，求：
(1)小灯泡两端的电压为6V时的电阻；
(2)滑动变阻器的最大阻值；
(3)定值电阻的阻值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】ABC．由灯泡的铭牌可知，两灯泡的额定电压相等，L2的额定功率大于L1的额定功率，由R=可知，L2的阻值小于L1的阻值，灯泡L1接在a、b两点间时，L1恰能正常发光，说明L1两端的电压为6V，因L2的阻值小于L1的阻值，所以由串联分压的规律（即电阻小的分得的电压小）可知，灯泡L2接在a、b两点间时，灯泡L2两端的电压会小于6V，则灯泡L2消耗的功率小于3W，即L2比正常发光时暗些，故B符合题意，AC不符合题意；
D．由W=UIt可知，工作时间不确定，所以消耗电能的多少无法比较，故D不符合题意。
2、C
【解析】试题分析：保险丝是用电阻率大、熔点低的铅锑合金制成，铜丝的熔点很高，不会轻易熔断，达不到保护电路的作用，故A错误；发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，如果直接用手去拉，会使施救者也触电，故B错误；控制灯泡的开关应接在火线上，这样断开开关时，灯泡处不带电，才能保证操作安全，故C正确；洗衣机有金属外壳，应使用三孔插座，将外壳接地，这样可防止因外壳漏电而发生触电事故，故D错误；故应选C．
【考点定位】安全用电
3、C
【详解】C．家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大，故C符合题意；
AD．因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，由P=UI可知，电路中的总电流变小，故AD不符合题意；
B．家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故B不符合题意。
故选C．
4、A
【详解】A． 炎热的夏天，在室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，使人感到凉爽，不是利用水的比热容大的特点，故A符合题意；
B． 因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，故B不符合题意；
C． 因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以让流动的热水流过散热器取暖，故C不符合题意；
D． 因为水的比热容大于沙石的比热容，相同质量的水和砂石吸收或放出相同的热量，水的温度升高或降低的温度少，所以沿海地区昼夜温差比内陆地区小，故D不符合题意．
5、B
【详解】A．动滑轮绕2段绳，物体上升的高度
h==10m，
动滑轮的有用功
W有=Gh=800N×10m=8000J，
故A错误；
B．动滑轮做的总功
W总=Pt=200W×50s=10000J，
动滑轮的机械效率
η==80%，
故B正确；
C．物体A的速度
v==0.2m/s，
故C错误；
D．绳自由端的拉力
F==500N，
故D错误。
6、C
【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．
【详解】在汽油机一个工作循环的四个冲程中，做功冲程是对外做功的过程，实际也是内能转化为机械能的过程．故选C．
7、A
【解析】A. 洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若金属外壳接地，电流就通过地线流入大地，从而防止了触电事故的发生，符合安全用电的要求，故A正确；
B. 因为湿抹布是导体，当用湿抹布擦发光的灯泡时，可能会使电源通过人体与大地形成通路，使人触电，不符合安全用电的要求，故B错误；
C. 用手指直接插入插座的孔内，若手指接触火线会发生触电事故，不符合安全用电的要求，故C错误；
D. 雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故D错误。
故选A.
8、C
【解析】燃料燃烧放热是把化学能转化为内能，故A正确；摩擦起电主要是将机械能转化为电能，故B正确；手机电池充电时，是将电能转化为化学能，故C错误；电动机带动水泵把水送到高处是把电能转化为机械能，故D正确，故选C。
9、D
【解析】家用电器中有的电器是应用电热，有的电器却要防止电器过多发热，如：电饭煲、电热水器、电熨斗都是应用电热，而电视机要防止过热而对电视造成危害．故选D．
10、C
【详解】A．由灯泡铭牌可知甲灯泡的额定功率小于乙灯泡的额定功率，但甲灯泡的实际功率不一定小于乙灯泡的实际功率，故A错误；
B．由可知，消耗的电能由实际功率和时间决定，因实际功率和时间未知，所以不能确定消耗电能的多少，故B错误；
C．由可得，两灯的电阻分别为：
比较可知；串联电路电流处处相等，由可知，两灯泡串联时，它们的实际功率，则甲灯泡一定比乙灯泡亮，故C正确；
D．两灯并联在电路中，两灯泡的电压相同，且；由可知，，则甲灯泡一定比乙灯泡暗，故D错误；
11、C
【分析】（1）使用试电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用试电笔时，不能用手接触试电笔前端的金属体，这样会造成人身触电事故；（2）大功率或带有金属外壳的用电器，必须使用三孔插座，以防外壳带电，危及人身安全；（3）当有人触电、电线或用电器着火后，先切断电源，再施救．（4）湿布是导体，擦洗正在工作的用电器，容易造成触电．
【详解】A. 使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触试电笔前端的金属体，否则会造成触电事故，故A错误；B. 带有金属外壳的用电器，其金属外壳一定要接地线，以防用电器外壳带电，会危及人身安全，故B错误；C. 发现有人触电或发生电线起火时，要先立即切断电源再施救，故C正确；D. 湿布是容易导电的物体，用湿布擦拭正在工作的用电器，容易引起人体触电,故D错误．
故选C
12、D
【详解】A．自然水是导体，用湿手触摸电灯开关，会有触电的可能，故A不符合题意；
B．因为高压输电线上是高压，不能靠近高压带电体，在下面放风筝时可能会发生高压触电事故，故B不符合题意；
C．自然水是导体，用湿布擦正亮着的台灯灯泡，会有触电的可能，故C不符合题意；
D．发现有人触电，首先要切断电源，然后根据具体情况进行相应的救治，故D符合题意。
故选D。
13、B
【详解】由电路图可知，两电阻串联，电流表显示器串联在电路中；在潜水器下潜过程中，压力传感器受到的压力增大、其电阻减小，电路中的总电阻减小；由I=U/R可知，电路中的电流增大，即通过显示器的电流增大，故A不正确；由U=IR可知，R0两端的电压增大，故B正确；因为串联电路中总电压等于各分电压之和，所以传感器两端的电压减小，故C不正确，因为电源电压不变，电流增大，由P=UI可知，电路总功率增大，故D不正确．
14、D
【详解】A．此实验中，小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A正确，不符合题意；
B．两根电阻丝的材料一样，横截面积不同，运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系；运用转换法，电阻的大小通过比较小灯泡的亮度来判断；所以，本实验主要探究方法有控制变量法和转换法，故B正确，不符合题意；
C．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故C正确，不符合题意；
D．根据控制变量法可知，探究导体电阻大小和材料的关系，应改变导体的材料，而由题知a、b两合金丝的材料相同，所以，不能探究导体电阻大小和材料的关系，故D错误，符合题意．
15、B
【详解】A．图1中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由可知，A灯泡的实际功率较小，即A灯比B灯暗，故A错误；
B．图2中，两灯泡并联，并联电路中各支路两端的电压相等，根据可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，故B正确；
C．由于图1中两灯串联，A灯泡两端的电压小于电源电压，图2中两灯并联，A灯泡两端的电压等于电源的电压，根据可知，图1中A灯泡的实际功率较小，灯泡较暗，即图1中A灯比图2中A灯暗，故C错误；
D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图1中的总电阻大于图2中的总电阻，由可知，图1中的总功率比图2中的总功率要小，故D错误．
【点睛】
重点是电功率变形公式和欧姆定律的应用，牢记和，在纯电阻电路中两公式可以直接使用，计算稍显简单．
16、D
【详解】电压表与被测用电器并联，三个灯泡串联，由“节点法”可知电压表测L2和L3两端的电压。故A、B、C项不符合题意，D项符合题意。
17、B
【详解】A．电视机的额定功率约为200W，故A不符合题意；
B．教室中一盏日光灯的额定功率约为40W，故B符合题意；
C．经验证明，人体的安全电压为不高于36V，故C不符合题意；
D．家用空调正常工作的电流约为5A，故D不符合题意。
18、B
【详解】A．电压表V1测滑动变阻器左边的电压，滑动变阻器滑片从右向左滑动，其接入电路的电阻不断减小，电流增大，根据串联电路电压与电阻成正比可知，电压表V1示数减小，因此电压表V1与电流表A示数之比不断变小，故A错误；
B．电压表V2测R2的两端电压，电压表V2与电流表A示数之比等于R2的阻值，所以电压表V2与电流表A示数之比不变，故B正确；
C．因为R1、R2和滑动变阻器串联，根据
得电压表V1示数变化量大于V2示数变化量，故C错误；
D．因为R1和R2串联，根据
得电压表V1示数变化量大于V2示数变化量，故D错误。
19、A
【解析】急刹车轮胎温度急剧升高，内能增大是由于轮胎与地面间发生摩擦生热，属于通过做功的方式增加内能，选项中与其相同原理改变内能方式的只有A，通过克服摩擦阻力做功，使木屑产生内能生热，进而达到着火点燃烧。其他选项是通过热传递改变物体内能。
20、D
【详解】A．做功改变物体内能的实质，即内能和其他形式的能的相互转化．砂轮磨刀时，克服摩擦力做功，是机械能转化为内能，选项A错误．
B．陨石进入大气层，克服摩擦力做功，消耗机械能，内能增大，温度升高，发光发热，选项B错误．
C．壶中的水沸腾时产生大量的水蒸气，水蒸气膨胀推动壶盖做功，水蒸气的内能转化为壶盖的机械能，选项C错误．
D．用打气筒给轮胎打气，压缩气体做功，机械能转化为内能，选项D正确．
21、D
【详解】甲中的两个气门都关闭，活塞下运动，所以为做功冲程，是内能转化机械能；乙中的排气门打开，进气门关闭，活塞向上运动，所以为排气冲程；丙中的进气门打开，排气门关闭，活塞向下运动，所以为吸气冲程；丁中的两个气门都关闭，活塞向上运动，所以为压缩冲程，是机械能转化为内能。
A、四个冲程的正确顺序是丙丁甲乙，故A正确，不符合题意；
B、甲为做功冲程，气体推动活塞做功，内能转化为机械能，故B正确，不符合题意；
C、加润滑油减少各部件之间的摩擦，克服摩擦所做的额外功少，可以提高机械效率，故C正确，不符合题意；
D、热值是燃料的特性，燃料燃烧是否充分，不能改变燃料的热值，故D错误，符合题意。
故选D。
22、C
【详解】A．电流表位于干路正进负出，测干路电流，不符合题意；
B．电流表与灯L1串联，但正负接线柱接反，不符合题意；
C．电流表与灯L1串联，且正进负出，能测通过灯L1电流，符合题意；
D．电流表与灯L2串联，且正进负出，能测通过灯L2电流，不符合题意。
23、B
【解析】一名学生的体重大约为500N，一层楼高约为3m，从一楼跑到三楼所用时间约为60s，
则他的功率大约为P＝==＝50W，故B正确。
故选B.
24、C
【详解】A．在图甲中，选相同的电压，比较通过的电流，通过a的电流大，所以a的电阻小、b的电阻大，故A错误；
B．白炽灯钨丝的电阻随温度的升高而增大，而乙图表示电阻随温度的升高而减小，故B错误；
C．由电功率P=UI=I2R可知，电阻一定时，其实际电功率与电流平方成正比关系，图丙反映了这一关系，故C正确；
D．比热容是物质的一种特性，其大小与物体的温度无关，而图丁说明比热容随温度升高而减小，故D错误。
故选C。
25、D
【详解】A．摩擦起电的实质，并不是创造了电荷，只是通过摩擦，使电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电，故A错误；
B．运动的电荷不一定能形成电流，必须是电荷的定向移动才形成电流，故B错误；
C．串联电路中的各部分电压可能相等也可能不相等，故C错误。
D．电压是使电路中形成电流的原因，电路中有电流，两端就一定有电压，故D正确。
故选D 。
26、B
【分析】在连接电路中不允许把电源两极直接用导线连接，这样会造成短路，两间洗手间的门都关上时，灯才会发光，说明两个开关相互影响、不能独立工作即两个开关串联且控制灯泡。
【详解】A．由题知，两个洗手间都有人并锁住时，灯亮；由电路图可知，闭合任意一个开关，灯泡都发光，故A项不符合题意；
B．当两个洗手间都没有人或者只有一个有人时，灯不亮；由电路图可知，只有两个开关都闭合时灯泡才发光，故B项符合题意；
CD．由电路图可知，当两个开关都闭合时灯不亮，而且还会发生电源短路，故CD项都不符合题意。
27、D
【详解】由右手螺旋定则可知，螺线管A端为S极B端为地磁N极；地球的南极为地磁N极，北极为S极，螺线管东西悬挂，故在地磁的相互作用下，螺线管会转动，直至A指向南，B指向北才能处于平衡状态，故ABC错误，D正确。
故选D。
28、D
【详解】AD．由图可知，只闭合S1时电路中只有R2，故A错误，D正确；
BC．由图可知，只闭合S2时电路中有且只有L，故B、C错误；
29、C
【详解】由P=UI可得，两灯泡的额定电流分别为
由可得，两灯泡的电阻分别为：
因串联电路中各处的电流相等，且其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，所以两灯泡串联时，路中的电流
因串联电路中总电阻等于各分电阻之和，所以电源电压
故选C。
30、D
【详解】A．由图甲知，变阻器与R串联，电流表测电路中电流，当滑片在a端时，电路为R的简单电路，此时电路中电阻最小，电流最大，由欧姆定律可得：
；
故A错误；
B．当滑片在b端时，变阻器连入阻值最大，电路中电流最小，由串联电路特点和欧姆定律可得，变阻器的最大值：
；
故B错误；
C．由图乙知，当滑片在a端时，两电阻并联，由并联电路特点和欧姆定律可得，电路的电流：
；
故C错误；
D．图乙中，滑片在b端时，电阻R被短路，电路中只有Rab，此时电流表的示数是
，
故D正确。
二、填空题（每空1分，共10题，20分）
31、做功 机械
【详解】由图知，两气门都关闭，活塞向下运行，此冲程为做功冲程．做功冲程中燃气的内能转化为活塞的机械能．
32、大于 不能 冰箱发生短路
【详解】[1][2]标有“PZ220 40”的灯泡接到230V的电路上，实际电压高于额定电压，它的实际功率大于额定功率，此灯泡不能正常发光。
[3]家里空气开关“跳闸”了，发现除了冰箱其它用电器均没有工作，冰箱的电功率大约是100W左右，不可能是由于功率过大引起，可能是冰箱发生短路。
33、电能多少 318.6 1000
【详解】[1][2]电能表是测量电功或电路消耗电能多少的仪表；由电能表表盘知，此时电能表的示数是318.6 ；
[3]因3200imp/kW•h表示电路中每消耗1kW•h的电能，指示灯闪烁3200次， 所以，指示灯闪烁320次消耗的电能：
，
电热水壶的额定功率：
。
34、3:2 1:4
【解析】（1）知道两个电热器的电阻之比和通过的电流强度相同，根据Q=I2Rt求出在相同的时间里产生的热量之比；（2）知道两个电热器的电阻值相同和通过的电流强度之比，根据Q=I2Rt求出在相同的时间里产生的热量之比．
【详解】(1)由题意可知,=,I1=I2,t1=t2，由Q=I2Rt可得，产生的热量之比：
===
(2)由题意可知,R3=R4,=,t3=t4，
由Q=I2Rt可得，产生的热量之比：
====()2=
35、1.5
【解析】试题分析：三个开关都闭合时，R1和灯泡L并联，电流表A1测R1的电流，电流表A测干路电流，简化电路如下图所示：
灯丝电阻为∵灯正常发光，∴电源电压U=12V
两电流表指针位置相同，说明A2用的大量程，A1用的小量程，则，∴，在并联电路中∴
当S1、S2闭合、S3断开，滑片在最左端时， R1、R2串联，电路中的总电阻最大，总功率最小，
考点：电路 电功率
36、0.6 甲
【详解】[1]将电阻甲和乙并联在电压为2V的电源两端时，由题中的图像可知，此时流过电阻甲的电流是0.4A，此时流过电阻乙的电流是0.2A，所以电路中的总电流为：
；
[2]灯泡正常发光时的电压，因串联电路中总电压等于各分电压之和，所以灯泡正常发光时，需要串联的电阻两端的电压：
；
因串联电路中各处的电流相等，电路中的电流是0.2A；由欧姆定律可得，需要串联电阻的阻值：
；
由题中的图像可知，甲电阻的阻值是：
；
乙电阻的阻值是：
；
所以为使灯泡能够正常发光，应将电阻甲与灯泡串联。
37、S1 S2、S3 S1、S3
【详解】[1]要使R1和R2串联在电路中，电流从电源正极出发后先后依次经过S1、R2和R1，流回电源负极；所以应闭合的开关是S1；
[2]使R1和R2并联在电路中，电流从电源正极流出经过S2后，分别经过支路R1和支路R2、S3，流回电源负极；需要因此应闭合开关S2、S3；
[3]当闭合开关S1、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S1、S3。
38、并 闭合
【解析】电动机和电灯是并联关系,且都有各自的开关控制,所以电动机与照明灯可以不同时工作,且当电冰箱门打开时, S2就自动闭合,电灯就亮.
39、总功率过大 不要同时使用大功率用电器
【详解】[1]根据可知，在电压一定时，大量的用电器同时使用会使电路的总功率过大，干路总电流过大，引起空气开关“跳闸”；
[2]安全用电的注意事项：不要同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等）．
40、铜棒 化学能转化为电。
【解析】将铜棒和锌棒用导线连接后插入稀硫酸溶液中，锌能够与稀硫酸发生反应生成硫酸锌和氢气，该反应为自发进行的氧化还原反应，且为放热反应，所以能够形成原电池；锌为原电池的负极，铜为正极，原电池对外供电时能转化为化学能转化为电能。
三、实验题（每空1分，共2题，15分）
41、电磁铁吸引大头针数目多少 a、b b、c 电流相等时
【详解】(1)[1]电磁铁磁性的强弱可用吸引大头针数目的多少来体现，所以通过观察电磁铁吸引大头针的多少的不同，来判断它磁性的不同。
(2)[2]电磁铁磁性的有无可以通过电磁铁是否吸引大头针来判断。由a、b两图可知，a图的开关断开，电路中没有电流，电磁铁也不吸引大头针闭合，说明电磁铁没有磁性；b图的开关闭合，电路中有电流，电磁铁吸引大头针闭合，说明电磁铁有磁性。
(3)[3]猜想B是验证磁性的强弱是否与电流大小有关，因此要控制匝数相同，电流大小不同；比较几个图，只有b、c符合条件。
(4)[4]猜想C是验证磁性的强弱是否与电流大小有关，因此要控制电流的大小相同，线圈匝数不同；在d图中，由于两电磁铁串联，控制了电流相等，而匝数不同，符合条件；故选d图；电流大小不仅与线圈匝数有关，还与电流大小有关，因此描述时，要增加电流相等这个条件。
42、左 1.1×101 偏大
【分析】（1）天平使用前的调节：若指针左偏，向右调平衡螺母，使指针指在分度盘的中线处；
（2）天平测物体质量时，物体质量等于砝码质量与游码读数之和；
（1）由于烧内壁粘有液体所以体积V偏小，由此分析所测密度变化．
【详解】（1）把天平放在水平桌面上，游码移到标尺左端的零刻度线处后，由图甲知，指针偏右，此时应将左端的平衡螺母向左调节，直到指针对准分度盘中央的刻度线；
（2）由图乙知，天平标尺的分度值为0.2g，盐水和烧杯的总质量m＝50g+20g+20g+4g＝94g，盐水的质量为94g﹣28g＝66g；盐水的体积V＝60mL＝60cm1，
盐水的密度
（1）把烧杯中的盐水全部倒入量筒中测体积时，由于烧杯内壁粘有盐水，所以测得体积V偏小，根据ρ可知，所测盐水密度偏大．
【点睛】
用天平和量筒来测液体的密度，是实验室中最常用的方法，重点应掌握天平的调节与使用方法、量筒的读数、密度公式的运用、实验步骤的合理安排等．
四、计算题（每题10分，共2题，20分）
43、（1）50J;（2）17.5Ω
【详解】（1）根据得，小灯泡正常发光100s，消耗的电能为：
．
（2）小灯泡正常发光时的电流为：
因为灯与滑动变阻器串联，电流相等，总电压等于灯与滑动变阻器两端的电压之和，所以滑动变阻器两端的电压为：
滑动变阻器接入电路中的电阻是：
．
【点睛】
重点是欧姆定律的应用，另外注意熟练应用串联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，要熟练掌握．
44、 (1)10Ω；(2)12Ω；(3)8Ω
【详解】(1)由图乙可知，灯泡两端的电压为6V时，通过灯泡的电流为0.6A，则灯泡电阻为
(2)当开关、、都闭合，且滑动变阻器的滑片位于a端时，灯泡与电阻R0并联，由并联电路电压规律可知，电源电压等于此时灯泡两端电压，即电源电压为
当、都闭合，断开，滑动变阻器的滑片滑到中点时，灯泡与滑动变阻器串联，此时电流表的示数为0.5A，由图乙可知，灯泡两端的电压为3V，则此时滑动变阻器两端电压为
滑动变阻器的最大值为
(3)当、都闭合，断开，滑动变阻器的滑片滑到b端时，定值电阻与滑动变阻器串联，电流表的示数为0.3A，则此时滑动变阻器两端电压为
定值电阻两端电压为
定值电阻阻值为
答：(1)小灯泡两端的电压为6V时的电阻为10Ω；
(2)滑动变阻器的最大阻值12Ω；
(3)定值电阻的阻值8Ω。
相关试卷
福建省宁德市名校2023-2024学年九年级物理第一学期期末调研试题含答案： 这是一份福建省宁德市名校2023-2024学年九年级物理第一学期期末调研试题含答案，共13页。试卷主要包含了答题时请按要求用笔，有关电学知识，下列说法错误的是，千瓦时这个单位对应的物理量是，关于欧姆定律，下列说法正确的是等内容，欢迎下载使用。
2023-2024学年福建省莆田市名校九上物理期末联考试题含答案： 这是一份2023-2024学年福建省莆田市名校九上物理期末联考试题含答案，共13页。试卷主要包含了答题时请按要求用笔，下列说法正确的是，下列关于内能的说法中正确的是等内容，欢迎下载使用。
2023-2024学年福建省龙岩市名校物理九年级第一学期期末调研模拟试题含答案： 这是一份2023-2024学年福建省龙岩市名校物理九年级第一学期期末调研模拟试题含答案，共14页。试卷主要包含了下列说法中，正确的是，关于电学概念，下列说法正确的是等内容，欢迎下载使用。
