教科版 (2019)选择性必修 第二册3 洛伦兹力导学案
展开
这是一份教科版 (2019)选择性必修 第二册3 洛伦兹力导学案，共24页。

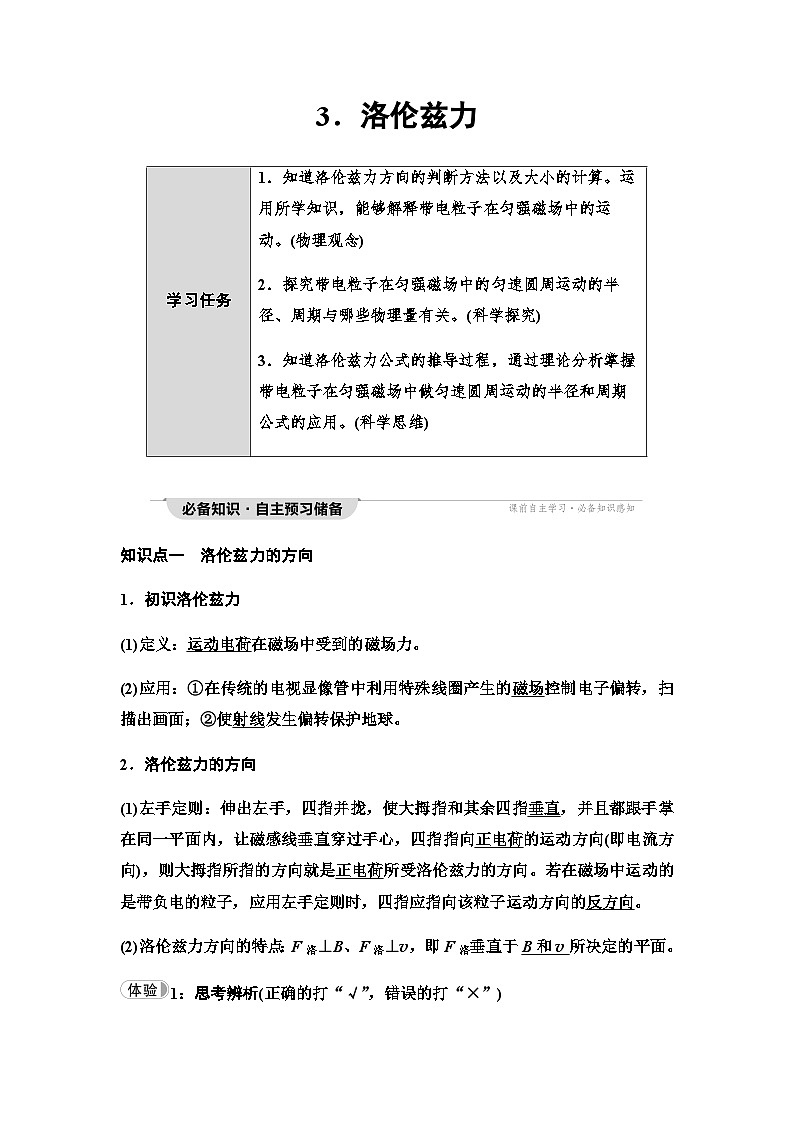

知识点一 洛伦兹力的方向
1．初识洛伦兹力
(1)定义：运动电荷在磁场中受到的磁场力。
(2)应用：①在传统的电视显像管中利用特殊线圈产生的磁场控制电子偏转，扫描出画面；②使射线发生偏转保护地球。
2．洛伦兹力的方向
(1)左手定则：伸出左手，四指并拢，使大拇指和其余四指垂直，并且都跟手掌在同一平面内，让磁感线垂直穿过手心，四指指向正电荷的运动方向(即电流方向)，则大拇指所指的方向就是正电荷所受洛伦兹力的方向。若在磁场中运动的是带负电的粒子，应用左手定则时，四指应指向该粒子运动方向的反方向。
(2)洛伦兹力方向的特点：F洛⊥B、F洛⊥v，即F洛垂直于B和v所决定的平面。
1：思考辨析(正确的打“√”，错误的打“×”)

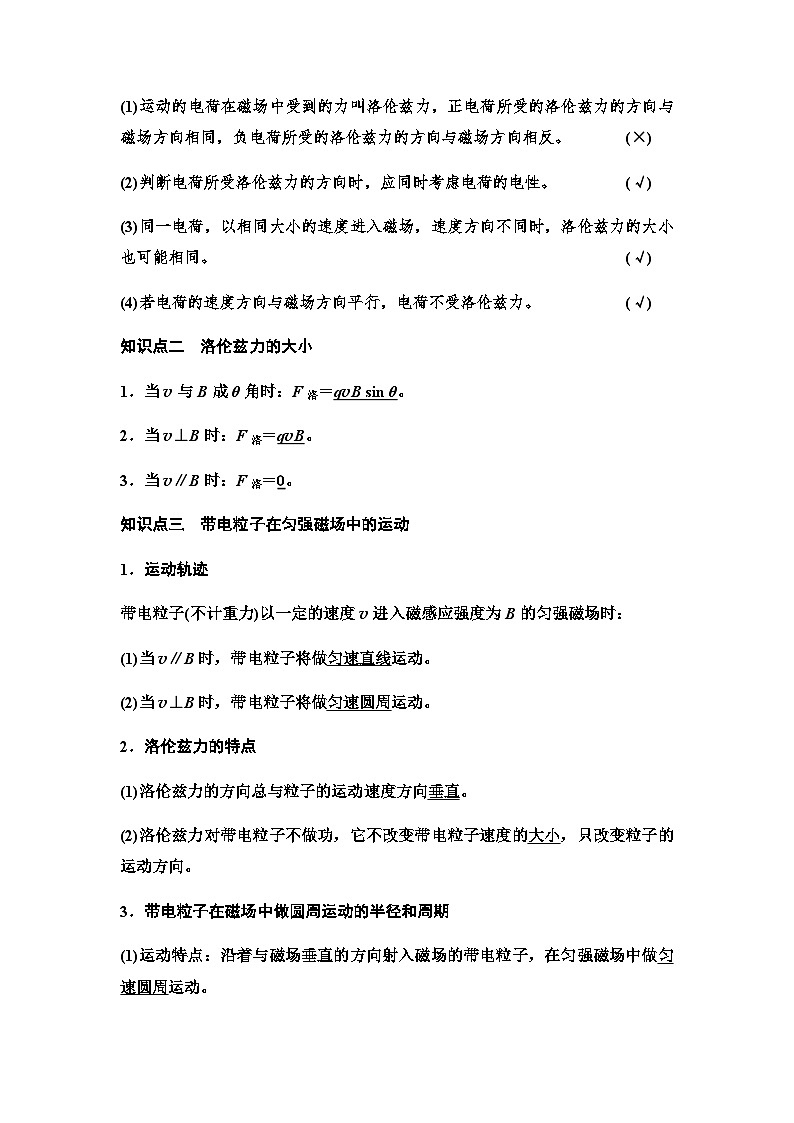

(1)运动的电荷在磁场中受到的力叫洛伦兹力，正电荷所受的洛伦兹力的方向与磁场方向相同，负电荷所受的洛伦兹力的方向与磁场方向相反。(×)
(2)判断电荷所受洛伦兹力的方向时，应同时考虑电荷的电性。(√)
(3)同一电荷，以相同大小的速度进入磁场，速度方向不同时，洛伦兹力的大小也可能相同。(√)
(4)若电荷的速度方向与磁场方向平行，电荷不受洛伦兹力。 (√)
知识点二 洛伦兹力的大小
1．当v与B成θ角时：F洛＝qvB sin θ。
2．当v⊥B时：F洛＝qvB。
3．当v∥B时：F洛＝0。
知识点三 带电粒子在匀强磁场中的运动
1．运动轨迹
带电粒子(不计重力)以一定的速度v进入磁感应强度为B的匀强磁场时：
(1)当v∥B时，带电粒子将做匀速直线运动。
(2)当v⊥B时，带电粒子将做匀速圆周运动。
2．洛伦兹力的特点
(1)洛伦兹力的方向总与粒子的运动速度方向垂直。
(2)洛伦兹力对带电粒子不做功，它不改变带电粒子速度的大小，只改变粒子的运动方向。
3．带电粒子在磁场中做圆周运动的半径和周期
(1)运动特点：沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动。

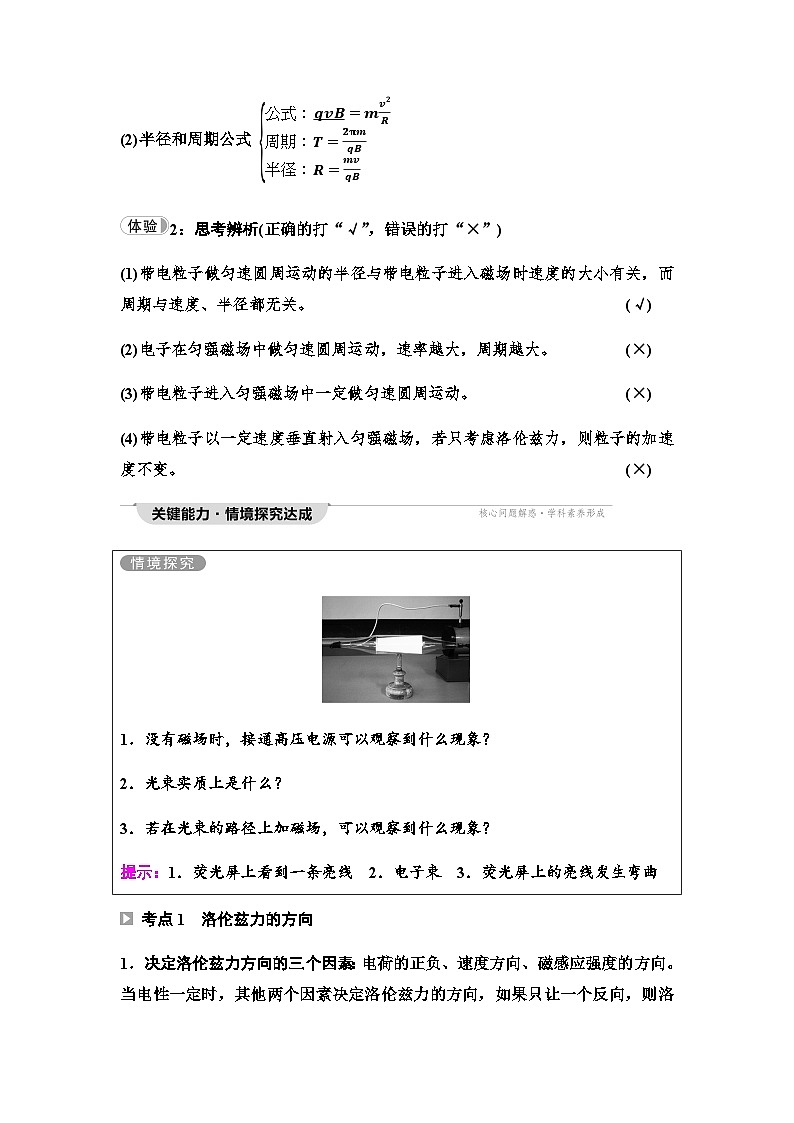

(2)半径和周期公式 公式：qvB=mv2R周期：T=2πmqB半径：R=mvqB
2：思考辨析(正确的打“√”，错误的打“×”)
(1)带电粒子做匀速圆周运动的半径与带电粒子进入磁场时速度的大小有关，而周期与速度、半径都无关。(√)
(2)电子在匀强磁场中做匀速圆周运动，速率越大，周期越大。(×)
(3)带电粒子进入匀强磁场中一定做匀速圆周运动。(×)
(4)带电粒子以一定速度垂直射入匀强磁场，若只考虑洛伦兹力，则粒子的加速度不变。(×)
1．没有磁场时，接通高压电源可以观察到什么现象？
2．光束实质上是什么？
3．若在光束的路径上加磁场，可以观察到什么现象？
提示：1．荧光屏上看到一条亮线 2．电子束 3．荧光屏上的亮线发生弯曲
考点1 洛伦兹力的方向
1．决定洛伦兹力方向的三个因素：电荷的正负、速度方向、磁感应强度的方向。当电性一定时，其他两个因素决定洛伦兹力的方向，如果只让一个反向，则洛伦兹力必定反向； 如果让两个同时反向，则洛伦兹力方向不变。
2．洛伦兹力的特点：洛伦兹力的方向随电荷运动方向的变化而变化。但无论怎样变化，洛伦兹力都与电荷运动方向垂直，故洛伦兹力永不做功，它只改变电荷的运动方向，不改变电荷的速度大小。
3．用左手定则判定负电荷在磁场中所受的洛伦兹力时，应注意将四指指向负电荷运动的反方向。
【典例1】 试判断图中的带电粒子刚进入磁场时所受的洛伦兹力的方向，其中垂直于纸面向里的是( )
A B C D
思路点拨：(1)明确磁场方向，带电粒子速度方向，带电粒子电性情况。
(2)利用左手定则判断带电粒子所受的洛伦兹力的方向。
D [根据左手定则可以判断，选项A中的负电荷所受的洛伦兹力方向向下；选项B中的负电荷所受的洛伦兹力方向向上；选项C中的正电荷所受的洛伦兹力方向垂直于纸面向外；选项D中的正电荷所受的洛伦兹力方向垂直于纸面向里，D正确。]
(1)洛伦兹力永不做功，虽然安培力是洛伦兹力的宏观表现，但安培力可以做功。
(2)利用左手定则判断洛伦兹力方向时，四指指向也可以理解为总是指向等效电流的方向。
(3)无论磁感应强度B的方向与电荷运动的速度方向是否垂直，洛伦兹力的方向一定垂直于B和v所决定的平面。
[跟进训练]
1．三种不同粒子a、b、c从O点沿同一方向在垂直纸面向里的匀强磁场中的运动轨迹分别如图所示，则( )
A．粒子a一定带正电 B．粒子b一定带正电
C．粒子c一定带正电 D．粒子b一定带负电
A [由题图知，粒子a受力向左，由左手定则可知，粒子a带正电，故A正确；粒子b未发生偏转，所以不带电，故B、D错误；粒子c受力向右，由左手定则知，粒子c带负电，故C错误。]
考点2 洛伦兹力的大小
1．洛伦兹力与安培力的关系
2．洛伦兹力大小的理解要点
洛伦兹力：F＝qvB sin θ，θ为电荷运动的方向与磁感应强度方向的夹角。
(1)当θ＝90°时，即电荷运动方向与磁场方向垂直时，洛伦兹力最大，F＝qvB。
(2)当θ＝0°或θ＝180°时，即电荷运动方向与磁场方向平行时，F＝0。
(3)当v＝0，即电荷在磁场中静止时：F＝0。
【典例2】 如图所示，匀强磁场的磁感应强度为B，方向垂直于纸面向外，质量为m、带电荷量为q的小球在倾角为α的光滑斜面上由静止开始下滑。若带电小球下滑后某个时刻对斜面的压力恰好为零，问：
(1)小球的带电性质如何？
(2)此时小球下滑的速度和位移分别为多大？
思路点拨：(1)根据小球的运动情况判断出洛伦兹力的方向，再根据左手定则判断小球的电性。
(2)斜面光滑且洛伦兹力不做功，故小球沿斜面做匀变速直线运动。
[解析] (1)小球沿斜面下滑，某时刻其对斜面的压力为零，说明其受到的洛伦兹力应垂直斜面向上，根据左手定则可判断小球带正电。
(2)当小球对斜面压力为零时，有
mg cs α＝qvB
得小球此时的速度为v＝mgcsαqB
由于小球沿斜面方向做匀加速运动，加速度为a＝g sin α
由匀变速直线运动的位移公式v2＝2ax
得x＝m2gcs2α2q2B2sinα
[答案] (1)带正电 (2)mgcsαqB m2gcs2α2q2B2sinα
[母题变式]
在[典例2]中设斜面倾角为30°，在外加电场作用下小球在顶端时对斜面压力恰为零，若迅速把电场方向改为竖直向下，则小球能在斜面上滑行多远？
[解析] 当电场方向向上时，小球静止且对斜面压力恰为零，故小球受到的重力和电场力平衡，即：qE＝mg
当迅速把电场方向向下时，小球沿斜面方向匀加速下滑
由牛顿运动定律得(mg＋qE)sin 30°＝ma
垂直斜面方向上N＋qvB＝(mg＋qE)cs 30°
当N＝0时，小球即将离开斜面
联立解得a＝g，v＝ 3mgqB
小球在斜面上滑行的距离s＝v22a＝3m2g2B2q2。
[答案] 3m2g2B2q2
分析带电粒子在磁场中的运动，分析方法与力学中完全一样：对物体进行受力分析，求合外力，用牛顿第二定律、运动学方程或动能定理列方程。
[跟进训练]
2．如图为说明电视机显像管偏转线圈作用的示意图。当线圈中通过图示方向的电流时，一束沿中心轴线O自纸内射向纸外的电子流将( )
A．向左偏转 B．向右偏转
C．向上偏转 D．向下偏转
B [由题图知该线圈可等效为两个通电螺线管，由安培定则可判断，线圈下端为N极，因此O点磁场方向向上，然后由左手定则可判断电子流向右偏转，故B正确。]
考点3 带电粒子在匀强磁场中的运动
1．轨迹圆心的两种确定方法
(1)已知粒子运动轨迹上两点的速度方向时，作这两速度方向的垂线，交点即为圆心，如图所示。
(2)已知粒子轨迹上的两点和其中一点的速度方向时，画出粒子轨迹上两点的连线(即过这两点的圆的弦)，作它的中垂线，并画出已知点的速度方向的垂线，则弦的中垂线与速度方向的垂线的交点即为圆心，如图所示。
2．三种求半径的方法
(1)根据半径公式r＝mvqB求解。
(2)根据勾股定理求解，如图所示，若已知出射点相对于入射点侧移了x，则满足r2＝d2＋(r－x)2。
(3)根据三角函数求解，如图所示，若已知出射速度方向与入射方向的夹角为θ，磁场的宽度为d，则有关系式r＝dsinθ。
3．四种角度关系
(1)如图所示，速度的偏向角φ等于圆心角α。
(2)圆心角α等于AB弦与速度方向的夹角(弦切角θ)的2倍(φ＝α＝2θ＝ωt)。
(3)相对的弦切角θ相等，与相邻的弦切角θ′互补，即θ＋θ′＝180°。
(4)进出同一直线边界时速度方向与该直线边界的夹角相等。
4．两种求时间的方法
(1)利用圆心角求解，若求出这部分圆弧对应的圆心角，则t＝θ2πT。
(2)利用弧长s和速度v求解，t＝sv。
【典例3】 如图所示，质量为m、电荷量为q的负离子，以速度v垂直于荧光屏S经过小孔O射入匀强磁场中，磁场方向与离子的运动方向垂直，磁感应强度的大小为B，处于真空中。则：
(1)离子打在荧光屏上的位置离O点的距离是多少？
(2)若离子进入磁场后经过一段时间到达P点，已知OP连线与入射方向的夹角为θ，求离子从O到P所经历的时间？
[解析] (1)离子的初速度与匀强磁场的方向垂直，在洛伦兹力作用下做匀速圆周运动。设圆半径为r，作出其运动轨迹，如图所示。
由牛顿第二定律可得：
Bqv＝mv2r
解得：r＝mvqB
如图所示，离子回到屏S上的位置与O点的距离为：d＝2r＝2mvqB。
(2)当离子到位置P时，圆心角α＝2θ
离子运动的时间为t＝α2πT，而周期T＝2πmqB
所以联立以上三式得：离子运动时间t＝2θmqB。
[答案] (1)2mvqB (2)2θmqB
分析带电粒子在磁场中做圆周运动问题的要点
(1)确定粒子的运动轨迹、半径、圆心角等是解决此类问题的关键。
(2)掌握粒子在匀强磁场中做圆周运动的轨迹半径公式和周期公式是分析此类问题的依据。
[跟进训练]
3．下列各图反映的是带电粒子在匀强磁场中沿垂直于磁场方向做匀速圆周运动的情况，其中正确的是( )
A B
C D
D [带电粒子在匀强磁场中沿垂直于磁场方向做匀速圆周运动，其向心力由洛伦兹力提供，由左手定则可判断D正确。]
1．关于电场力与洛伦兹力，以下说法正确的是( )
A．电荷只要处在电场中，就会受到电场力，而电荷静止在磁场中，也可能受到洛伦兹力
B．电场力对在电场中的电荷一定会做功，而洛伦兹力对在磁场中的电荷却不会做功
C．电场力与洛伦兹力一样，受力方向都在电场线和磁感线上
D．只有运动的电荷在磁场中才会受到洛伦兹力的作用
D [静止在磁场中的电荷不可能受到洛伦兹力，A错误，D正确；尽管电场力对电荷可以做功，但如果电荷在电场中静止或沿等势面移动，电场力做功为零，B错误；洛伦兹力的方向与磁感线垂直，与运动方向垂直，C错误。]
2．关于带电粒子所受洛伦兹力F、磁感应强度B和粒子速度v三者方向之间的关系，下列说法正确的是( )
A．F、B、v三者必定均保持垂直
B．F必定垂直于B、v，但B不一定垂直于v
C．B必定垂直于F、v，但F不一定垂直于v
D．v必定垂直于F、B，但F不一定垂直于B
B [由左手定则可知F⊥B，F⊥v，B与v可以不垂直，故B正确，A、C、D错误。]
3．带电油滴以水平向右的速度v0垂直进入磁场，恰做匀速直线运动，如图所示，若带电油滴质量为m，磁感应强度为B，则下述说法正确的是( )
A．油滴必带正电荷，电荷量为mgv0B
B．油滴必带正电荷，比荷为qm＝qv0B
C．油滴必带负电荷，电荷量为mgv0B
D．油滴带什么电性都可以，只要满足q＝mgv0B
C [由于带电油滴进入磁场中恰做匀速直线运动，受到的重力向下，则洛伦兹力方向必定向上，由左手定则可知油滴一定带负电荷，且满足mg－qv0B＝0，所以q＝mgv0B，故C正确。]
4．用一根长 L＝0.8 m的悬线，吊一质量为m＝1 g 的带电小球，放在磁感应强度B＝1 T、方向如图所示的匀强磁场中，将小球拉到与悬点等高处由图示位置静止释放，小球便在垂直于磁场方向的竖直面内摆动，当球第一次摆到最低点时，悬线的张力恰好为零(重力加速度g＝10 m/s2)，则小球第二次经过最低点时，悬线对小球的拉力多大？
[解析] 设小球第一次到达最低点速度为v，则
由动能定理可得：mgL＝12mv2
由圆周运动规律及牛顿第二定律可知
第一次经过最低点时：qvB－mg＝mv2L
第二次经过最低点时：F－qvB－mg＝mv2L
综上解得：F ＝ 0.06 N。
[答案] 0.06 N
回归本节知识，自我完成以下问题：
(1)静止电荷在磁场是否受力？在电场中呢？
提示：不受力；受力。
(2)洛伦兹力F洛＝qvB在什么条件下可用？
提示：速度方向与磁场方向垂直。
(3)带电粒子在磁场中做匀速圆周运动的周期和轨道半径公式分别是怎样的？
提示：T＝2πmqB；r＝mvqB。
课时分层作业(三) 洛伦兹力
题组一 洛伦兹力的方向
1．关于运动电荷、通电导线所受磁场力的方向，下列判断正确的是( )
A B
C D
C [A图中由左手定则可知，安培力方向应竖直向下，故A错误；B图中根据左手定则可知，洛伦兹力方向竖直向上，故B错误；C图中根据左手定则可知，安培力方向水平向右，故C正确；D图中粒子带负电，由左手定则可知，洛伦兹力方向竖直向下，故D错误。]
2．下列说法中正确的是( )
A．只要速度大小相同，所受洛伦兹力就相同
B．如果把＋q改为－q，且速度反向，大小不变，则洛伦兹力的大小、方向均不变
C．洛伦兹力方向一定与电荷速度方向垂直，磁场方向一定与电荷运动方向垂直
D．粒子在只受到洛伦兹力作用下运动的动能、速度均不变
B [因为洛伦兹力的大小不但与粒子速度大小有关，而且与粒子速度的方向有关，如当粒子速度与磁场垂直时F＝qvB，当粒子速度与磁场平行时F＝0；又由于洛伦兹力的方向永远与粒子的速度方向垂直，因而速度方向不同时，洛伦兹力的方向也不同，故A错误；因为＋q改为－q且速度反向，由左手定则可知洛伦兹力方向不变，再由F＝qvB知大小也不变，故B正确；电荷进入磁场时的速度方向可以与磁场方向成任意夹角，故C错误；因为洛伦兹力方向总与速度方向垂直，因此，洛伦兹力不做功，粒子动能不变，但洛伦兹力可改变粒子的运动方向，使粒子速度的方向不断改变，故D错误。]
3．如图所示，阴极射线管(A为其阴极)放在蹄形磁铁的N、S两极间，当阴极射线管与高压直流电源相连接时，从A射出电子束，在磁场的作用下发生偏转，以下说法正确的是( )
A．A接直流高压电源的正极，电子束向上偏转
B．A接直流高压电源的正极，电子束向下偏转
C．A接直流高压电源的负极，电子束向上偏转
D．A接直流高压电源的负极，电子束向下偏转
D [为了使电子束射出后得到电场的加速，则A接直流高压电源的负极，根据左手定则可知，电子束向下偏转，故D正确，A、B、C错误。]
4．地磁场如图所示，有一个带正电的宇宙射线粒子正垂直于地面向赤道射来，在地磁场的作用下，它将( )
A．向南偏转
B．向北偏转
C．向东偏转
D．向西偏转
C [地球赤道位置的磁场由南向北，当带正电的宇宙射线粒子垂直于地面向赤道射来时，根据左手定则可以判断粒子的受力的方向为向东，所以粒子将向东偏转，故C正确。]
题组二 洛伦兹力的大小
5．(多选)如图所示，在整个空间中存在水平向右的匀强电场和垂直于纸面向里的匀强磁场，一带电物块沿绝缘水平天花板向右做匀速直线运动，则该物块( )
A．带正电 B．带负电
C．受到三个力作用 D．受到五个力作用
AD [带电物块沿绝缘水平天花板向右做匀速直线运动，说明电场力与摩擦力等大反向，则电场力一定向右，摩擦力向左，所受的洛伦兹力向上，即物块带正电，A正确，B错误；物块受重力、向右的电场力、向上的洛伦兹力、向左的摩擦力和天花板向下的弹力共五个力作用，D正确，C错误。]
6．一个带正电的微粒(重力不计)穿过如图所示的匀强磁场和匀强电场区域时，恰能沿直线运动，则欲使微粒向下偏转时应采用的方法是( )
A．增大微粒质量 B．增大电荷量
C．减小入射速度 D．增大磁感应强度
C [微粒在穿过这个区域时所受的力为：竖直向下的电场力Eq和竖直向上的洛伦兹力qvB，且此时Eq＝qvB，若要使微粒向下偏转，需使Eq＞qvB，则减小速度v、减小磁感应强度B或增大电场强度E均可，故C正确。]
7．在一根足够长的竖直绝缘杆上，套着一个质量为m、带电荷量为－q的小环，环与杆之间的动摩擦因数为μ。场强为E的匀强电场和磁感应强度为B的匀强磁场方向如图所示，小环由静止开始下落。
(1)小环开始下落时的加速度为多大？
(2)小环运动的最大加速度为多大？
(3)小环运动的最大速度为多大？
[解析] (1)小环静止时只受电场力、重力及摩擦力，电场力水平向右，摩擦力竖直向上，开始时，小环的加速度应为：a＝mg-μqEm＝g－μqEm。
(2)小环速度将增大，产生洛伦兹力，由左手定则可知，洛伦兹力向左，故水平方向合力将减少，摩擦力减少，故加速度增加；当qv1B＝qE时水平方向合力为0，摩擦力减小到0，加速度达到最大，所以小环由静止沿棒下落的最大加速度为：a＝mgm＝g。
(3)此后速度继续增大，则洛伦兹力增大，水平方向上的合力增大，摩擦力将增大，加速度将减小，当加速度等于零时，即重力等于摩擦力，此时小环速度达到最大。
则有：mg＝μ(qv2B－qE)，
解得：v2＝mg+μqEμqB＝mgμqB＋EB。
[答案] (1)g－μqEm (2)g (3)mgμqB＋EB
题组三 带电粒子在匀强磁场中的匀速圆周运动
8．如图所示，a和b是从A点以相同的速度垂直磁场方向射入匀强磁场的两个粒子运动的半圆形径迹，已知两个粒子所带电荷量相同，且ra＝2rb ，不计重力的影响，则由此可知( )
A．两粒子均带正电，质量比mamb＝41
B．两粒子均带负电，质量比mamb＝21
C．两粒子均带正电，质量比mamb＝14
D．两粒子均带负电，质量比mamb＝12
B [两粒子进入磁场后均向下偏转，可知在A点均受到向下的洛伦兹力，由左手定则可知，四指所指的方向与运动方向相反，得知两个粒子均带负电；在磁场中由洛伦兹力提供向心力，则有qvB＝mv2r，得m＝qBrv，因a、b进入磁场的速度相同，电荷量也相同，又在同一磁场运动，故mamb＝rarb＝21，故B正确。]
9．如图所示，正方形区域ABCD中有垂直于纸面向里的匀强磁场，一个带正电粒子(不计重力)以一定速度沿AB边的中点M垂直于AB边射入磁场，恰好从A点射出，则( )
A．若该粒子从A点射入，粒子将从M点射出
B．仅增大该粒子的速度，粒子在磁场中运动时间将变小
C．若将该粒子速度增大为原来的2倍，粒子将从D点射出
D．仅增大磁感应强度，粒子在磁场中运动时间将增大
B [由左手定则可知，该粒子从A点射入磁场时洛伦兹力方向向上，将无法从M点射出，故A错误；带电粒子在磁场中由洛伦兹力提供向心力，做匀速圆周运动，根据公式r＝mvBq与t＝θ2πT，若仅增大该粒子的速度，粒子在磁场中的半径将增大，转过的圆心角将减小，运动的时间也将减小，故B正确；根据公式r＝mvBq与T＝2πmBq，若仅增大磁感应强度，粒子在磁场中半径将减小，但仍然转过半圈，时间t＝T2＝πmBq，运动时间将不变，故D错误；若正方形ABCD的边长为a，由几何关系可知，r＝14a，又根据公式r＝mvBq，将该粒子速度增大为原来的2倍，圆周的半径也将增大为原来的2倍，粒子将从AD的中点射出，故C错误。]
10．在直角坐标系xOy的第一象限内，存在一垂直于xOy平面、磁感应强度大小为2 T的匀强磁场，如图所示，一带电粒子(重力不计)在x轴上的A点沿着y轴正方向以大小为2 m/s的速度射入第一象限，并从y轴上的B点穿出。已知A、B两点的坐标分别为(8 m，0)，(0，4 m)，则该粒子的比荷为( )
A．0.1 C/kg B．0.2 C/kg
C．0.3 C/kg D．0.4 C/kg
B [粒子运动轨迹如图所示：
由几何知识得： r2-OB2＋r＝OA，解得：r＝5 m，粒子在磁场中做圆周运动，洛伦兹力提供向心力，由牛顿第二定律得：qvB＝mv2r，解得：qm＝vBr＝22×5 C/kg＝0.2 C/kg，故B正确。]
11．(多选)如图所示，质量为m、电荷量为＋q的带电粒子，以不同的初速度两次从O点垂直于磁感线和磁场边界向上射入匀强磁场，在洛伦兹力作用下分别从M、N两点射出磁场，测得OM∶ON＝3∶4，则下列说法中错误的是( )
A．两次带电粒子在磁场中经历的时间之比为3∶4
B．两次带电粒子在磁场中运动的路程长度之比为3∶4
C．两次带电粒子在磁场中所受的洛伦兹力大小之比为3∶4
D．两次带电粒子在磁场中所受的洛伦兹力大小之比为4∶3
AD [带电粒子在磁场中运动的周期T＝2πmqB，带电粒子的运动周期与运动速度无关，两次粒子运动的时间都是半个周期，因此运动时间相同，A错误；由题可知运动半径之比r1r2＝34，两次都转了半个圆周，因此运动的路程之比为3∶4，B正确；根据r＝mvqB，运动半径之比为3∶4，因此运动速度之比也为3∶4，由于洛伦兹力大小F洛＝qvB，可知受洛伦兹力大小之比为3∶4，C正确，D错误。]
12．如图所示，无限长的光滑绝缘斜面倾角为θ，在斜面底端固定一个质量为m、电荷量为q的带正电的小滑块P。整个装置处在正交的匀强电场和匀强磁场(图中未画出电场和磁场)中，电场方向水平向右，磁场方向垂直于纸面向里。若在t＝0时刻突然解除对P的固定，经过一段时间t撤去电场，又经过2t的时间小滑块滑回到斜面底端，重力加速度为g，求：
(1)匀强电场的场强大小；
(2)匀强磁场磁感应强度的最大值不能超过多少？
[解析] (1)小滑块沿斜面向上加速运动，加速度大小为a1＝qEcsθ-mgsinθm
撤去电场后加速度大小为a2＝g sin θ
第一段时间为t，运动位移x1＝12a1t2
末速度v1＝a1t
撤去电场后，时间2t内运动位移
x2＝v1·2t－12a2(2t)2
根据题意有x1＝－x2
联立解得a1a2＝45，E＝9mgtanθ5q。
(2)小滑块上滑过程受到的洛伦兹力垂直斜面向上，下滑过程受到的洛伦兹力垂直斜面向下，小滑块不离开斜面需要qv1B≤mg cs θ
B的最大值为Bm＝5mcsθ4qtsinθ。
[答案] (1)9mgtanθ5q (2)5mcsθ4qtsinθ
13．如图所示，在x轴的上方存在垂直于纸面向里、磁感应强度大小为B0的匀强磁场，位于x轴下方的离子源C发射质量为m、电荷量为q的一束负离子，其初速度大小范围为0～3v0。这束离子经电势差为U＝mv022q的电场加速后，从小孔O(坐标原点)垂直x轴并垂直磁场射入磁场区域，最后打到x轴上。在x轴上2a～3a区间水平固定放置一探测板a=mv0qB0，离子重力不计。
(1)求离子束从小孔O射入磁场后打到x轴的区间；
(2)调整磁感应强度的大小，可使速度最大的离子恰好打在探测板的右端，求此时磁感应强度大小B1。
[解析] (1)对于初速度为0的离子：
qU＝12mv12，qv1B0＝mv12r1
解得r1＝mv0qB0＝a
即离子恰好打在x＝2a位置
对于初速度为3v0的离子：
qU＝ 12mv22－12m(3v0)2
qv2B0＝m v22r2
解得r2＝2mv0qB0＝2a
即离子恰好打在x＝4a的位置
离子束从小孔O射入磁场后打在x轴上的区间为[2a，4a]。
(2)由动能定理得：qU＝ 12mv22－12m(3v0)2
由牛顿第二定律得：qv2B1＝m v22r3
r3＝32a
解得B1＝43B0。
[答案] (1)[2a，4a] (2)43B0
