初中物理人教版九年级全册第4节 变阻器教案配套ppt课件

这是一份初中物理人教版九年级全册第4节 变阻器教案配套ppt课件，共28页。PPT课件主要包含了改变＿＿＿＿＿，规格及使用，课后实验等内容，欢迎下载使用。

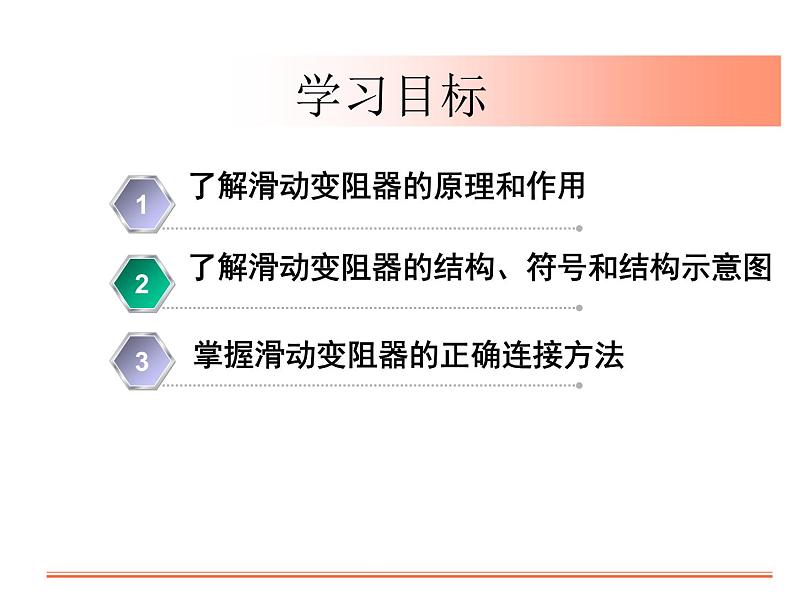

了解滑动变阻器的原理和作用
了解滑动变阻器的结构、符号和结构示意图
掌握滑动变阻器的正确连接方法
方法有改变导体的＿＿、＿＿、＿＿ 和＿＿。
思考：用什么办法最简便的让小灯泡的亮度连续变化？
材料　长度 横截面积 温度

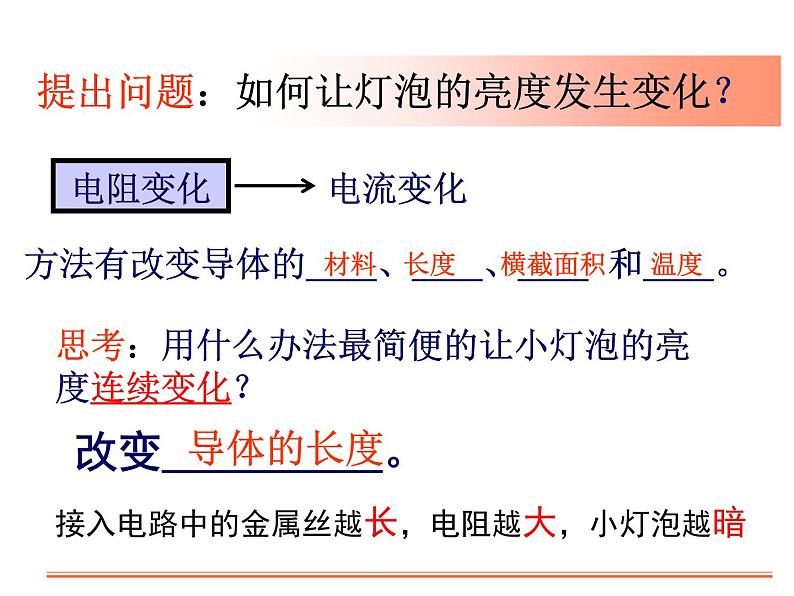

提出问题：如何让灯泡的亮度发生变化？
接入电路中的金属丝越长，电阻越大，小灯泡越暗

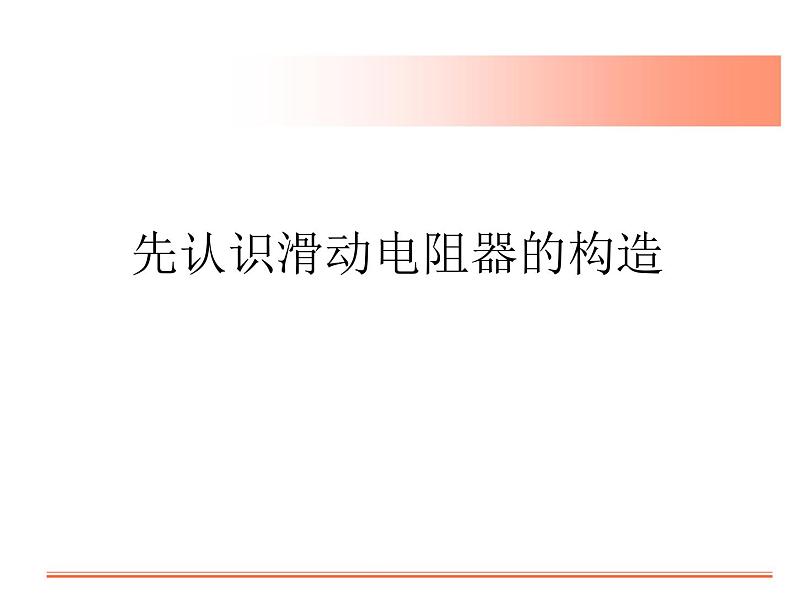

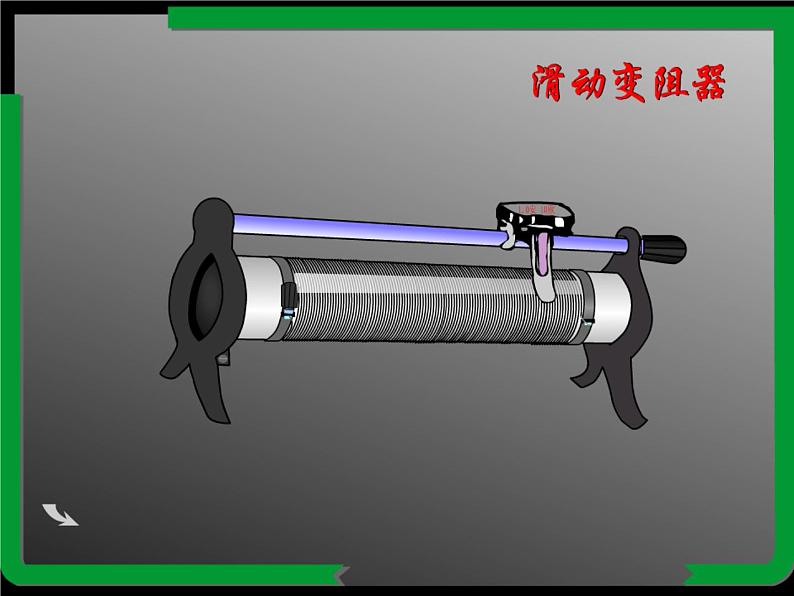

先认识滑动电阻器的构造

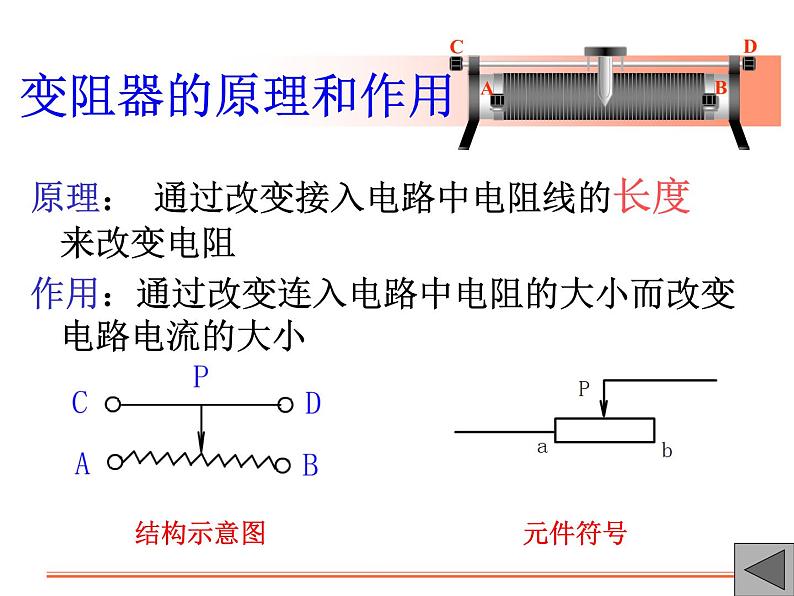

原理： 通过改变接入电路中电阻线的长度 来改变电阻作用：通过改变连入电路中电阻的大小而改变电路电流的大小

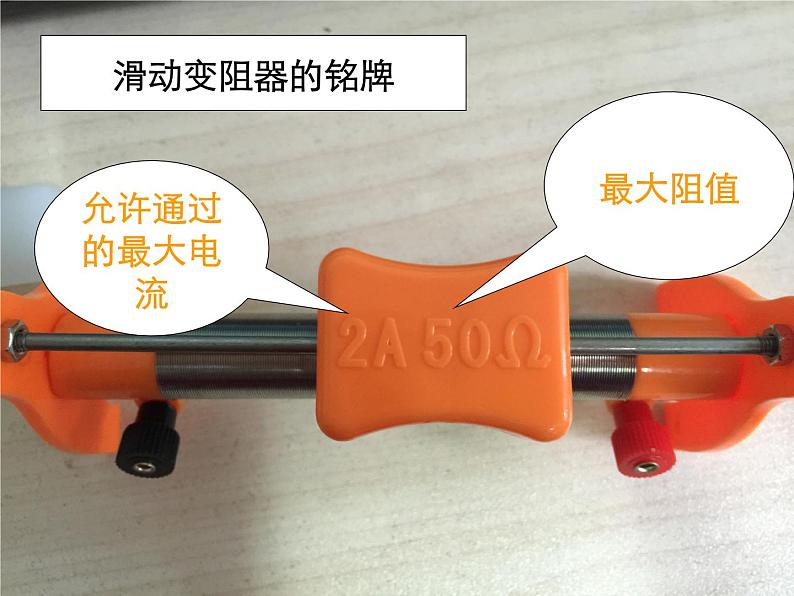

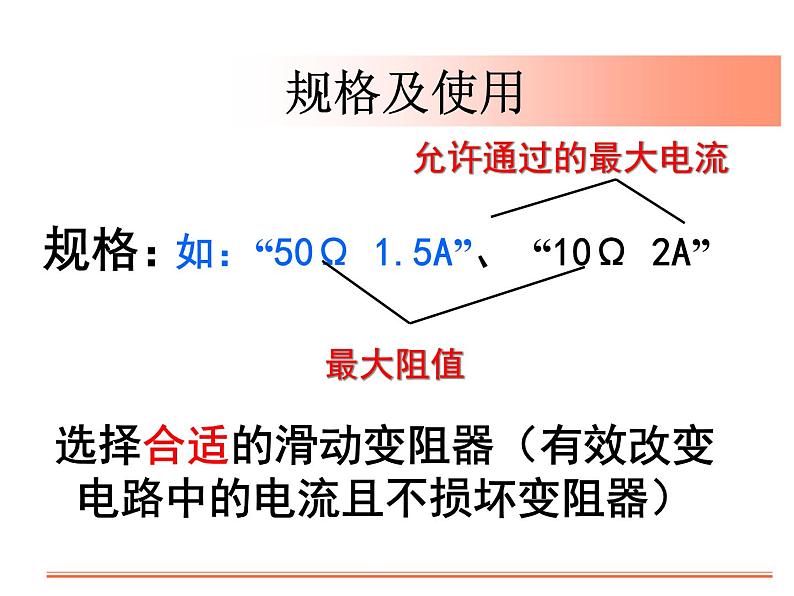

如：“50Ω 1.5A”、 “10Ω 2A”
选择合适的滑动变阻器（有效改变电路中的电流且不损坏变阻器）
滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？
相当于接入一根导线R=0Ω
相当于接入一个定值电阻
滑动变阻器几种接法比较
请同学按照表格中的滑动变阻器连接方法分别连入电路中，观察电流大小变化情况，并记录在表格中。(填“大”或“小”） 要求：每组分2小组实验,分工协作完成表格后，组内交流更正后提交1份表格, 时间为8分钟
连接“一上一下”两个接线柱
滑片越远离(所接的下接线柱)，接入电路的电阻越大。
滑片越远离(下端的接线柱)，接入电路的电阻越大。
思考：滑片P移到什么位置，滑动变阻器连入电路阻值最大？
使用前应将滑片移到阻值最大位置（目的是保护电路）
② 使用前应将滑片移到阻值最大位置（目的是保护电路）
③ 接线方法：“一上一下”。
① 选择合适的滑动变阻器（有效改变电路中的电流且不损坏变阻器）
① 不能使滑动变阻器电阻变化的接法有2种，其中“同上”电阻为0，而“同下”电阻是定值电阻。
② 变阻器滑片越远离所接的下接线柱，接入电路的电阻越（ ）。
② 滑片越远离下端的接线柱，接入电路的电阻越（ ）。
滑动变阻器滑片向右移时，电阻变（ ），电流变（ ），灯泡亮度变（ ）。
电流变大
下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。
5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。
