日常生活中我们常见的电路属于串联还是并联呢？设计电路时需要考虑哪些因素呢？

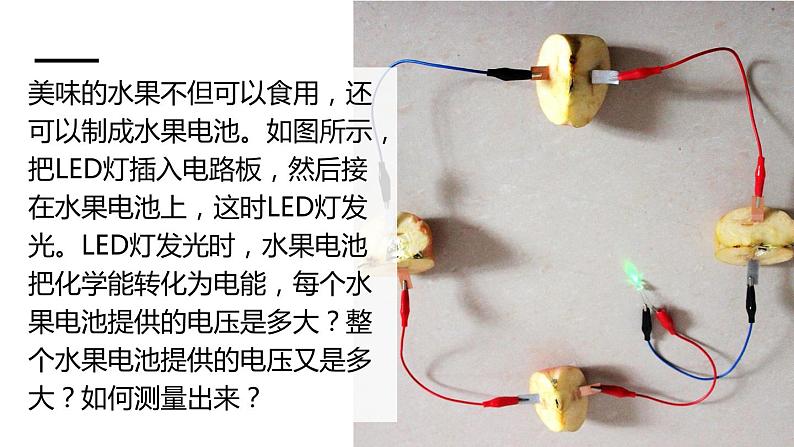

美味的水果不但可以食用，还可以制成水果电池。如图所示，把LED灯插入电路板，然后接在水果电池上，这时LED灯发光。LED灯发光时，水果电池把化学能转化为电能，每个水果电池提供的电压是多大？整个水果电池提供的电压又是多大？如何测量出来？
知识点一 串联电路中电压的规律
前面第四节我们学过了串联电路中电流的关系，那么串联电路中电压有什么关系呢？
对串联电路中电压的关系作出猜想：①串联电路中电压处处相等。②串联电路两端的电压等于各部分 电路两端电压的总和。

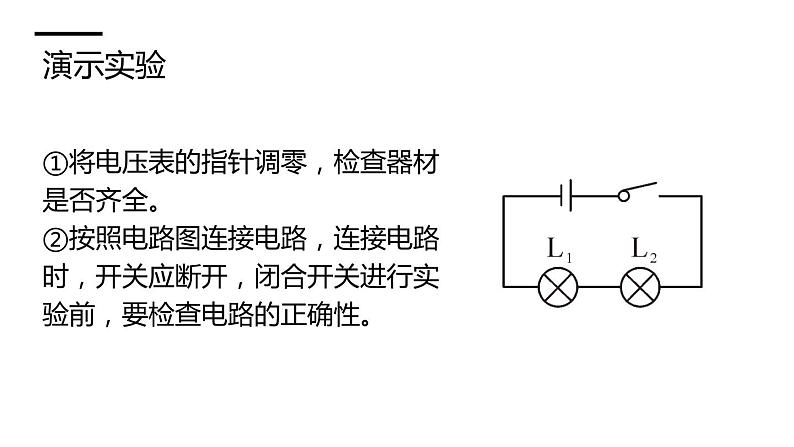

①将电压表的指针调零，检查器材是否齐全。②按照电路图连接电路，连接电路时，开关应断开，闭合开关进行实验前，要检查电路的正确性。

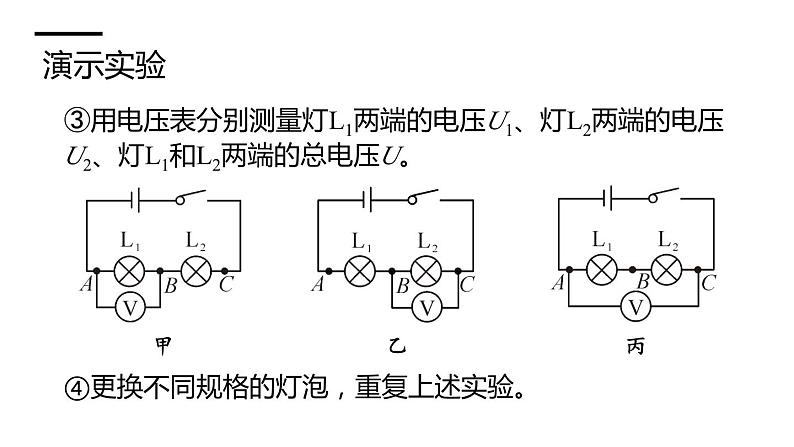

③用电压表分别测量灯L1两端的电压U1、灯L2两端的电压U2、灯L1和L2两端的总电压U。
④更换不同规格的灯泡，重复上述实验。

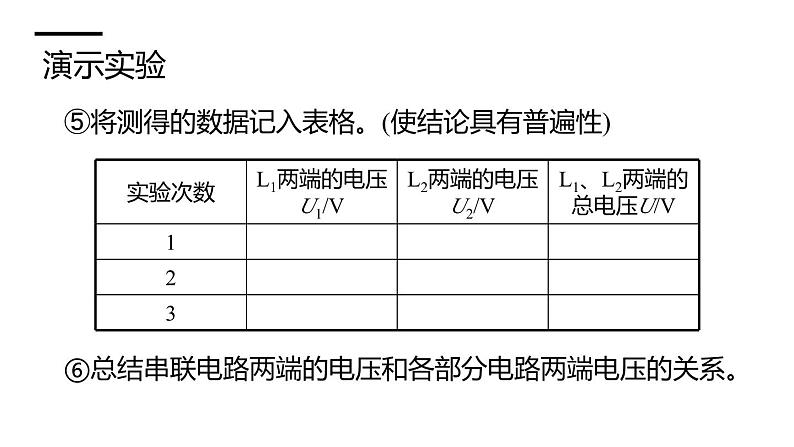

⑤将测得的数据记入表格。(使结论具有普遍性)
⑥总结串联电路两端的电压和各部分电路两端电压的关系。
串联电路两端的电压等于各部分电路两端电压的总和。
U = U1 + U2
知识点二 并联电路中电压的规律
前面我们学习了串联电路中电压的关系，那么并联电路中电压又有什么关系呢？
对并联电路中电压的关系作出猜想：①并联电路中各并联支路两端的电压相等。②并联电路总电压等于各支路两端电压之和。
①按照电路图连接电路，连接电路时，开关应断开，闭合开关进行实验前，要检查电路的正确性。
②用电压表分别测量灯L1两端的电压U1、灯L2两端的电压U2、电源两端的总电压U。
③更换不同规格的灯泡，重复上述实验。
④将测得的数据记入表格。(使结论具有普遍性)
⑤总结并联电路两端的总电压和各部分电路两端电压的关系。
并联电路中各并联支路两端的电压都相等。
U = U1 = U2
3.如图所示，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是（ ）A.V1示数为6 VB.V1示数大于6 VC.V示数小于6 VD.V示数大于6 V
