粤教版2019 高中物理 必修三 4.3测量电源的电动势和内阻 课时作业（含答案）

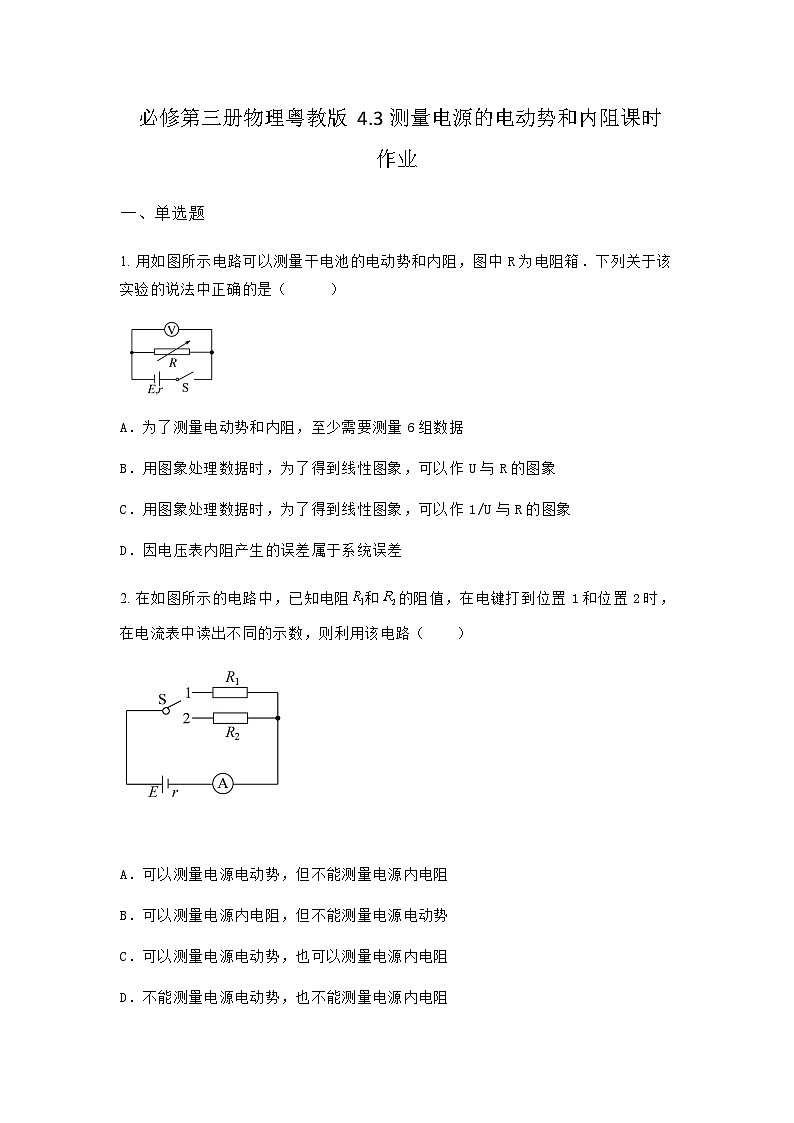

 必修第三册物理粤教版4.3测量电源的电动势和内阻课时作业

一、单选题

1. 用如图所示电路可以测量干电池的电动势和内阻，图中R为电阻箱．下列关于该实验的说法中正确的是（     ）

A．为了测量电动势和内阻，至少需要测量6组数据

B．用图象处理数据时，为了得到线性图象，可以作U与R的图象

C．用图象处理数据时，为了得到线性图象，可以作1/U与R的图象

D．因电压表内阻产生的误差属于系统误差

2. 在如图所示的电路中，已知电阻和的阻值，在电键打到位置1和位置2时，在电流表中读出不同的示数，则利用该电路（　　）

A．可以测量电源电动势，但不能测量电源内电阻

B．可以测量电源内电阻，但不能测量电源电动势

C．可以测量电源电动势，也可以测量电源内电阻

D．不能测量电源电动势，也不能测量电源内电阻

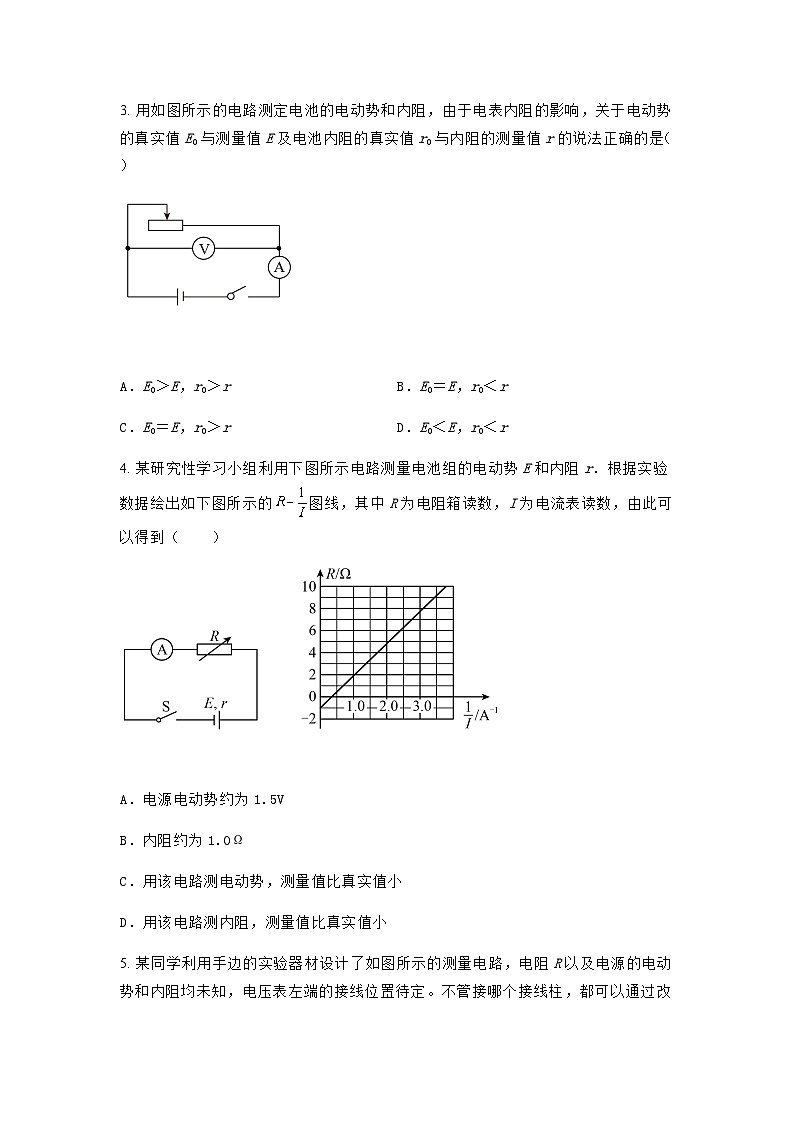

3. 用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E0与测量值E及电池内阻的真实值r0与内阻的测量值r的说法正确的是（　　）

A．E0＞E，r0＞r B．E0＝E，r0＜r

C．E0＝E，r0＞r D．E0＜E，r0＜r

4. 某研究性学习小组利用下图所示电路测量电池组的电动势E和内阻r．根据实验数据绘出如下图所示的图线，其中R为电阻箱读数，I为电流表读数，由此可以得到（　　）

A．电源电动势约为1.5V

B．内阻约为1.0Ω

C．用该电路测电动势，测量值比真实值小

D．用该电路测内阻，测量值比真实值小

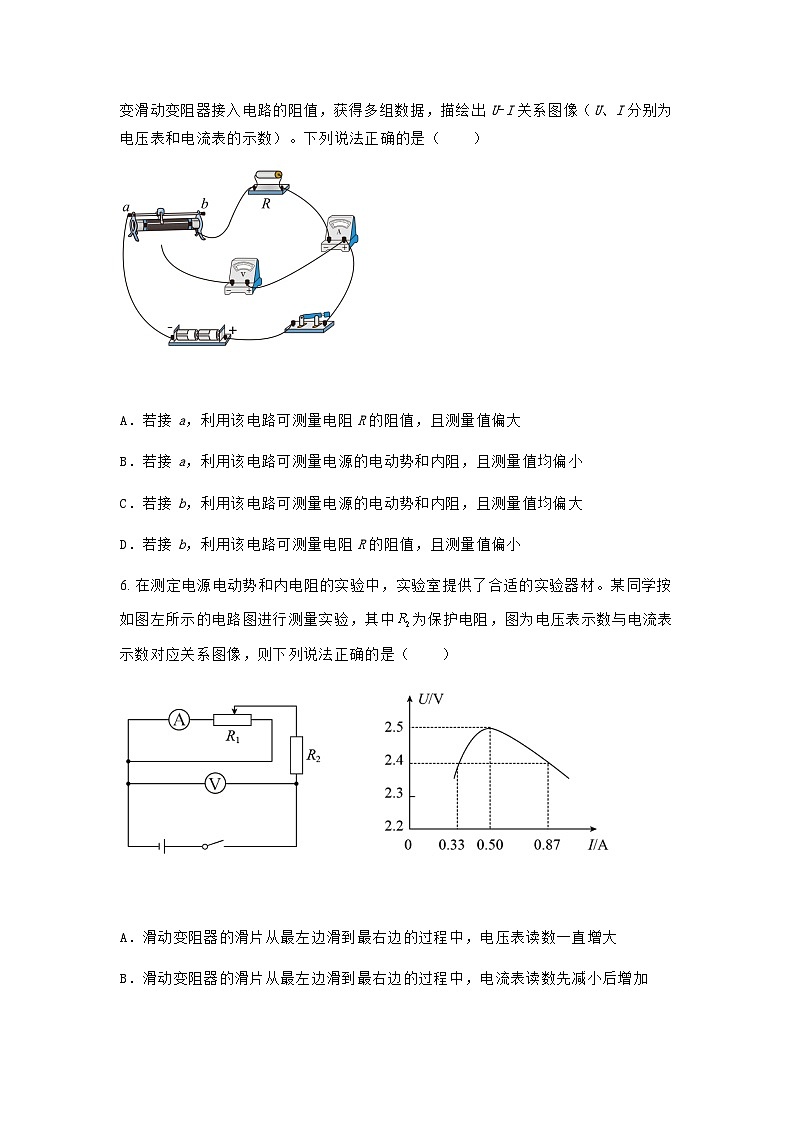

5. 某同学利用手边的实验器材设计了如图所示的测量电路，电阻R以及电源的电动势和内阻均未知，电压表左端的接线位置待定。不管接哪个接线柱，都可以通过改变滑动变阻器接入电路的阻值，获得多组数据，描绘出U-I关系图像（U、I分别为电压表和电流表的示数）。下列说法正确的是（　　）

A．若接a，利用该电路可测量电阻R的阻值，且测量值偏大

B．若接a，利用该电路可测量电源的电动势和内阻，且测量值均偏小

C．若接b，利用该电路可测量电源的电动势和内阻，且测量值均偏大

D．若接b，利用该电路可测量电阻R的阻值，且测量值偏小

6. 在测定电源电动势和内电阻的实验中，实验室提供了合适的实验器材。某同学按如图左所示的电路图进行测量实验，其中为保护电阻，图为电压表示数与电流表示数对应关系图像，则下列说法正确的是（　　）

A．滑动变阻器的滑片从最左边滑到最右边的过程中，电压表读数一直增大

B．滑动变阻器的滑片从最左边滑到最右边的过程中，电流表读数先减小后增加

C．电源的电动势，内电阻

D．电源的电动势，内电阻

7. 某同学利用DIS，定值电阻、电阻箱等实验器材测量电池的电动势和内阻，实验装置如图甲所示，实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值，用电压传感器测得路端电压，并在计算机上显示出如图乙所示的关系图线，重复上述实验方法测量电池的电动势和内阻，得到图乙中的图线。由图线可知（　　）

A．， B．，

C．， D．，

二、多选题

8. 用如图所示的电路来测量电池电动势和内电阻，根据测得的数据做出了如图所示的U-I图像，由图可知（　　）

A．电池电动势的测量值是1.4V

B．电池内阻的测量值是3.5Ω

C．外电路发生短路时的电流为0.4A

D．电压表的示数为1.2V时，电流表的示数

9. 用伏安法测电源电动势和内阻，由于没考虑电表内阻造成了误差，下列说法正确的是（  ）

A．用甲图电路测量时，电源电动势和内阻的测量值均小于真实值

B．用乙图电路测量时，电源电动势和内阻的测量值均大于真实值

C．用丙图电路测量时，电源内阻的测量值小于真实值，电动势的测量值等于真实值

D．用丁图电路测量时，电源内阻的测量值大于真实值，电动势的测量值等于真实值

10. 为测定电池的电动势和内阻，待测电池、开关、导线配合下列仪器可达到实验目的的是（　　）

A．—个电流表和一个电阻箱 B．—个电压表和一个电阻箱

C．一个电流表和一个滑动变阻器 D．—个电压表和电流表和一个滑动变阻器

11. 为了测出电源的电动势和内阻，除待测电源、开关和导线以外，配合下列哪组仪器，不能达到实验目的（　　）

A．—个电流表和一个电阻箱

B．—个电压表、一个电流表和一个滑动变阻器

C．一个电压表和一个滑动变阻器

D．—个电流表和一个滑动变阻器

12. 某实验小组的同学在测定一节干电池的电动势和内阻的实验时，实验器材的连接如图所示。下列说法正确的是（　　）

A．滑动变阻器连接得不正确 B．电压表的量程合适

C．电压表的量程不合适 D．电压表的接线不妥当

13. 用电流表和电压表测定干电池的电动势和内阻的实验中，有两种电路可供选择，若所测干电池内阻较小，为减小内阻测量的误差，实验电路应选择甲图所示电路，若根据某次实验记录数据画出的U—I图像如图丙所示，下列关于这个图像的说法正确的是（　　）

A．纵轴截距表示待测干电池的电动势，即E＝3.0V

B．横轴截距表示短路电流，即I短＝0.6A

C．根据，计算出待测干电池的内阻为5Ω

D．根据计算出待测干电池的内阻为1.0Ω

参考答案与试题解析

1. 答案：D

2. 答案：C

3. 答案：B

4. 答案：B

5. 答案：B

6. 答案：C

7. 答案：D

8. 答案：AD

9. 答案：AD

10. 答案：ABD

11. 答案：CD

12. 答案：ABD

13. 答案：AD
